BRUKSANVISNING 44-3061 Biltema

Denna bruksanvisning och dess säkerhetsföreskrifter ska läsas innan produkten tas i bruk. Var särskilt uppmärksam på följande signalord:

⚠️ FARA – Indikerar en risk som med stor sannolikhet resulterar i dödsfall eller allvarlig personskada om den inte undviks.

⚠️ WARNING – Indikerar en risk som sannolikt resulterar i dödsfall eller allvarlig personskada om den inte undviks.

⚠️ FÖRSIKTIGHET – Indikerar en risk som resulterar i en mindre eller måttlig personskada om den inte undviks.

Spara bruksanvisningen på en säker plats och låt den medfölja produkten vid en eventuell försäljning. Med reservation för att bilder och beskrivningar inte är identiska med produkten.

2. ANVÄNDNINGSOMRÅDE OBS!

• Denna produkt är en stativfl äkt avsedd för hemmiljö inomhus.
• Produkten är avsedd att hanteras av vuxna.
• Produkten är inte avsedd att placeras där den kan utsättas för fukt och väta.
• Produkten är inte lämpad för professionell eller industriell verksamhet.
• Produkten får inte på något sätt modifi eras.

3. SÄKERHET

Säkerhetsföreskrifter

• Läs bruksanvisningen före användning.
• Kontrollera att fl äkten är avstängd från elnätet innan du avlägsnar skyddet.
• Produkten får inte användas om den inte är monterad enligt anvisningarna.
• Anslut inte till eluttaget innan installationen är klar.
• Placera produkten på en plan stabil yta (mindre än 5 graders lutning) för att undvika att den välter.

• Placera produkten minst 1 meter från andra elektriska apparater, t.ex. TV och radio, för att undvika elektromagnetisk störning.

• Placera aldrig fl äkten nära några gasapparater, brand eller brandfarliga vätskor.

• Använd inte produkten om väggkontakten eller nätkabeln är skadad på något sätt eller om produkten har funktionsfel.
• Produkten får aldrig komma i kontakt med fukt eller väta.
• För att undvika elektriska stötar, anslut aldrig, eller dra ur, strömkontakten med våta händer.
• Låt ej barn hantera produkten utan tillsyn av vuxen.
• För att förhindra överhettning, täck aldrig över luftinloppet eller luftutloppet.
• Om nätkabeln är skadad måste den bytas ut av behörig person.
• Låt inte främmande föremål komma in i fl äkten eftersom det kan orsaka skada på person och produkt.
• Använd inte produkten med en förlängningssladd som inte är avsedd och godkänd för ändamålet.
• Hantera produkten varsamt och undvik skakningar och slag.
• Koppla ur produkten från eluttaget innan underhåll, reparation och förflyttning samt när den inte används.
• Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

4. TEKNISKA DATA

Spänning: 230 V/ 50 Hz

Isolationsklass: ....Class II

Kapslingsklass:.....IPX0

Fläkthuvud, diameter: .....40 cm

Mått: 600 x 600 x 1200

Max luftfl öde (F): .....36,16 m ^3 /min

Effekt (P): .....55 W

Driftsvärde (SV): .....0,88 (m ^3 /min)/W

Effektförbrukning i standbyläge (P _SB ): .0,17 W

Ljudnivå (LWA): .....51,3 dB(A)

Max lufthastighet (c): .....1,97 m/s

Standard för driftvärde: .....IEC 60879:1986

(corr. 1992)

5. MONTERING/INSTALLATION

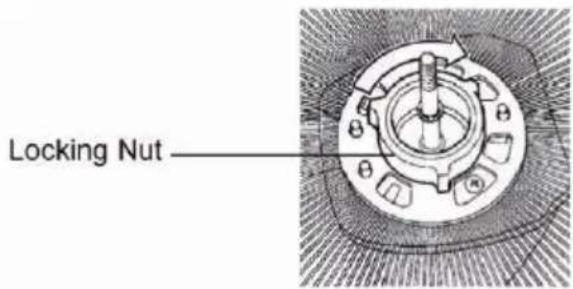

Montering av fl äktrotorblad och gallerskydd Avlägsna den stora plastmuttern från motoraxeln genom att vrida den moturs. Placera bakre gallerskydd så att det passar. Om detta är gjort korrekt kommer gallerskyddets skruvhål att vara underst (kl-6-läge).

Lås fast gallerskyddet genom att skruva fast den inre plastmuttern medurs för hand (fi g. 1). Tvinga inte plastmuttern.

Fig. 1

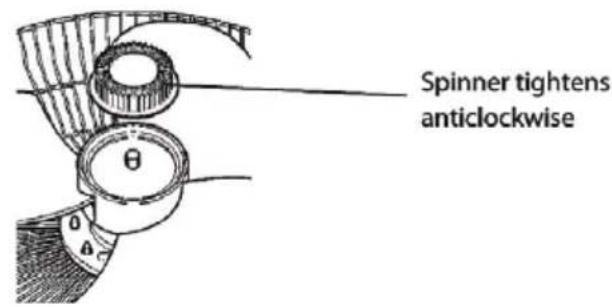

Styr rotorbladets spår mot motoraxelns stav för att säkerställa korrekt centreringsposition.

Spänn fast rotorbladet genom att försiktigt skruva på den yttre plastmuttern (fi g. 2) moturs mot motoraxelns gångade ände.

Fig. 2

Spinner tightens anticlockwise

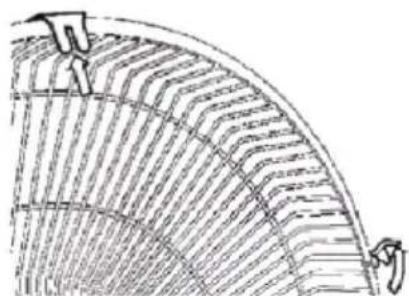

Lös ut alla låsklämmor på främre gallerskyddet (fi g. 3).

Fig. 3

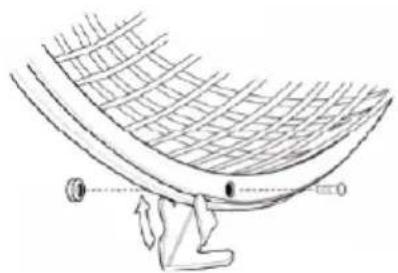

Sätt främre gallerskyddet på plats och säkra det genom att fästa klämmorna över ytterkanten. Skruven och muttern längst ner på skyddet måste också monteras (fi g. 4).

Fig. 4

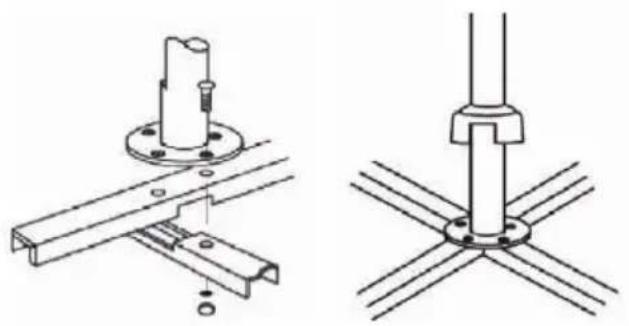

Montering av fl äktens stativ

Din stativfl äkt har packats nermonterad för att mini- mera förpackningsavfall. Alla delar är utformade för att passa ihop och enkelt demonteras för rengöring eller förvaring. Montera stödbenen och stången med hjälp av medföljande skruvar. Låt därefter plastskyddet falla och täcka över skruvanordningen.

Lossa höjdjusteringsringen och förläng stödstången till önskad höjd.

Dra tillbaka höjdjusteringsringen för att förhindra glidning, placera sedan fl äktkonstruktionen på polen och dra åt plastmuttern manuellt.

6. ÅTGÄRDER FÖRE ANVÄNDNING

Innan du ansluter produkten, försäkra dig om att du har rätt spänning (volt).

Placera inte produkten under direkt solljus då det kan påverka färgen.

7. ANVÄNDNING

Du kan ha fl äktens oscillering (pendling) PÅ eller AV genom att ha oscillationsknappen antingen intryckt (PÅ) eller utdragen (AV).

Genom att trycka på fl äktens lägesswitch kan du välja fl äktens fl äktstyrka:

0 = AV

1 = låg hastighet

2 = medel hastighet

3 = hög hastighet

Stäng inte av fl äkten genom att dra ut kontakten.

8. SKÖTSEL

Varning för elstöt!

Koppla ur produkten ur eluttaget innan du rengör. Tillsätt inte vatten för rengöring och låt aldrig vatten droppa in i motorhuset.

• För att rengöra blad- och gallermontering, ta bort gallerskyddet, skruva loss plastmuttern och ta bort bladet från motoraxeln.
• Rengör produkten med en mjuk trasa fuktad med en mild tvållösning. Använd torr trasa för att torka av fl äkten efter rengöring.
• Använd aldrig starka kemikalier för att rengöra produkten då det kan skada plastdelarna.
• Rengör inte produkten med kemiska lösningsmedel som innehåller t.ex. bensen och alkohol, då ytan kan skadas.

9. FÖRVARING & TRANSPORT

• Under förvaring är det viktigt att produkten står på ett säkert och torrt ställe skyddat från damm och fukt.
• Luta inte produkten mer än 35 grader under förfl yttning.

10. MILJÖ

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

ORIGINAL BRUKSANVISNING
