BRUKSANVISNING 14-7132 Biltema
- Kontrollera att alla delar och skruvar finns med innan du börjar montera.
- Montera bordet på ett mjukt underlag t.ex. kartong eller en matta för att undvika repor på delarna.
- Följ instruktionerna steg för steg.
- Brickorna ska användas.
- Vänta med att dra åt skruvarna tills alla skruvar är fast-satta med brickor på sin respektive plats.

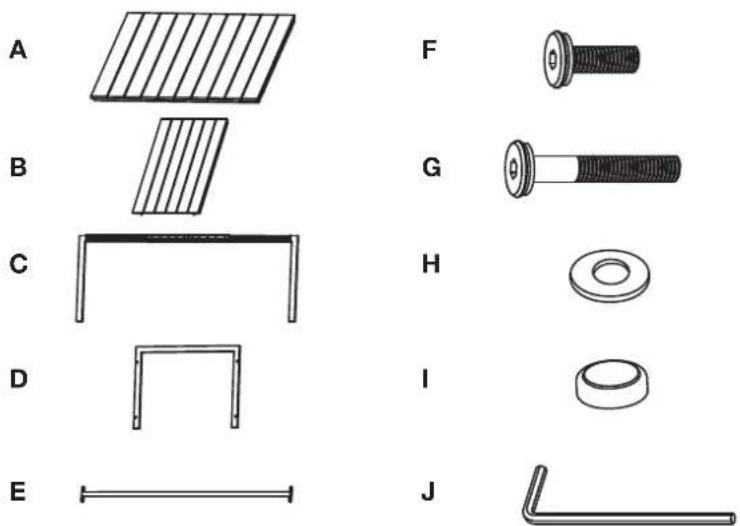

DELAR
A Bordsskiva x 2
B Iläggsskiva
C Ben långsida x 2
D Ben gavel x 2
E Tvärstag x 2
F Skruv M6 x 15 mm x 16
G Skruv M6 x 65 mm x 8
H Bricka ∅ 6 mm x 24
I Skruvhatt x 8
J Insexnyckel
MÅTT
Längd: 200 cm
Längd med iläggsskiva: 260 cm
Bredd: 100 ~cm
Höjd: 74 cm
F
G
H
|
J
MONTERING

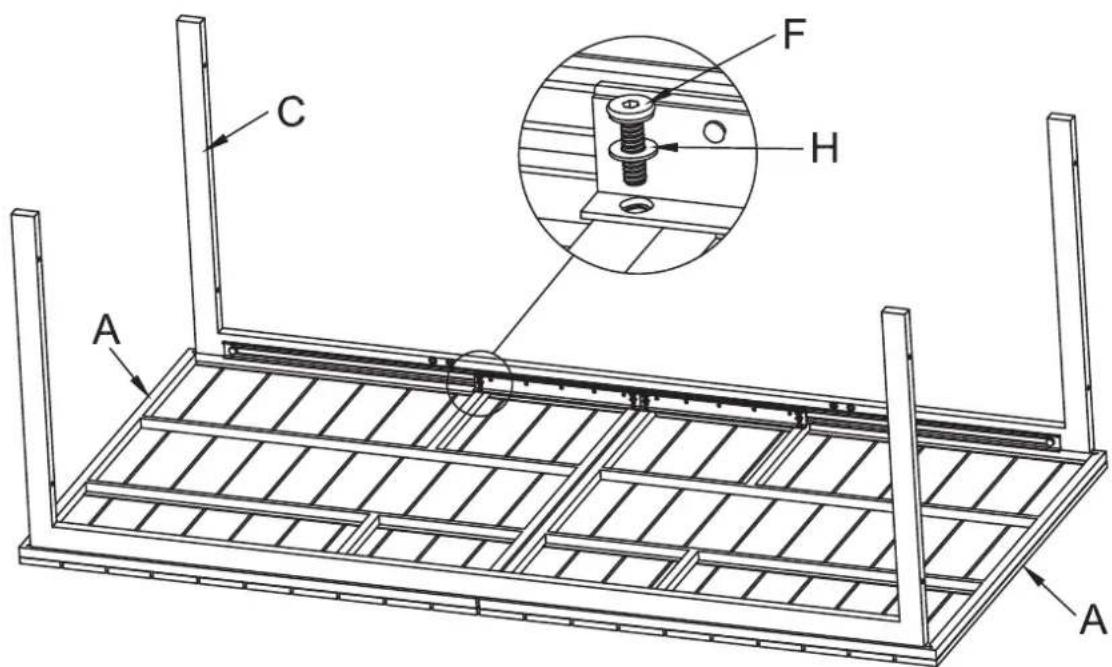

1) Lägg bordsskivorna uppochner, mot varandra på ett mjukt underlag som inte repar. Skruva fast benens långsidor. Använd skruv F+ brickor.


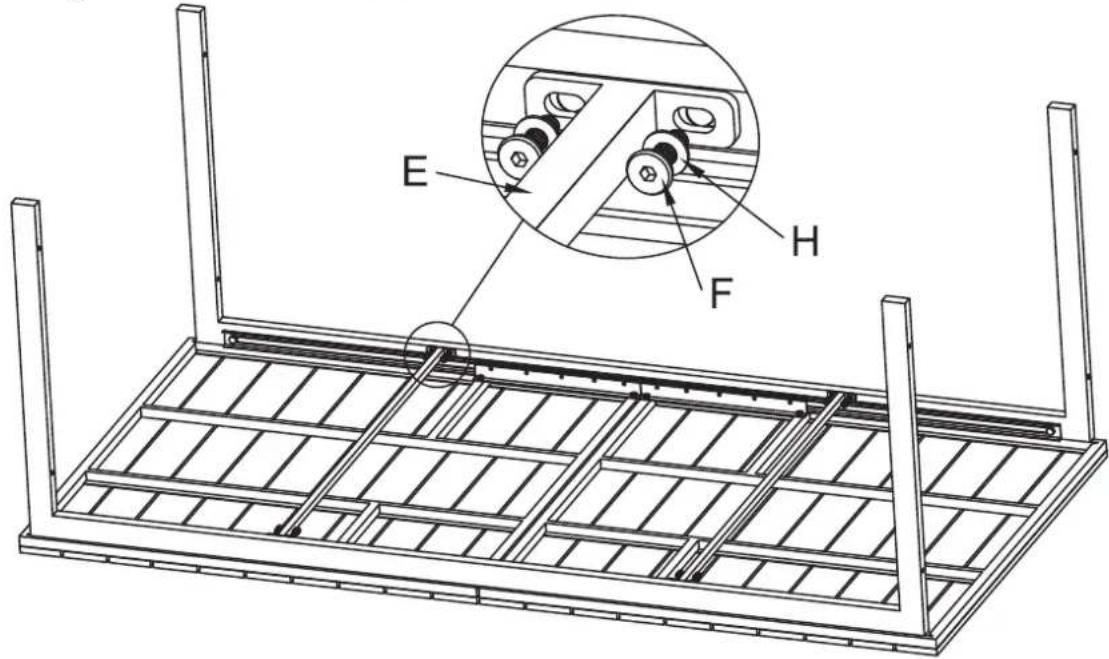

A C H F2) Skruva fast tvärstagen. Använd skruv F+ brickor.


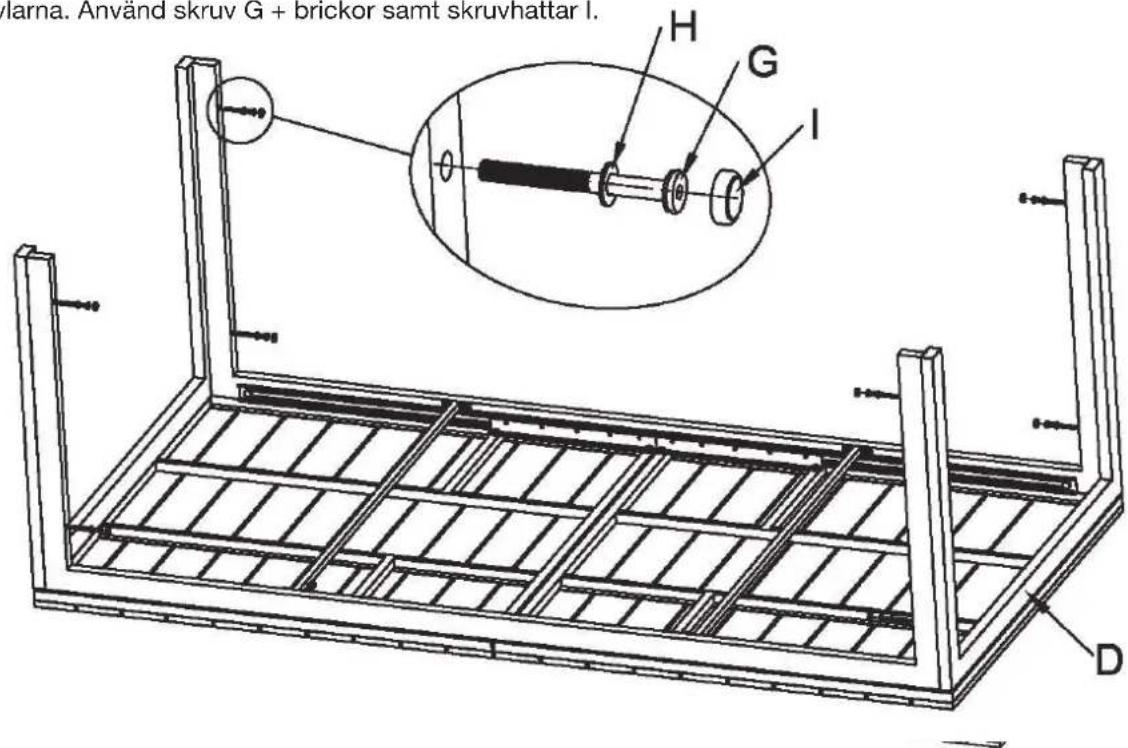

E H F3) Montera bengavlarna. Använd skruv G + brickor samt skruvhattar I.


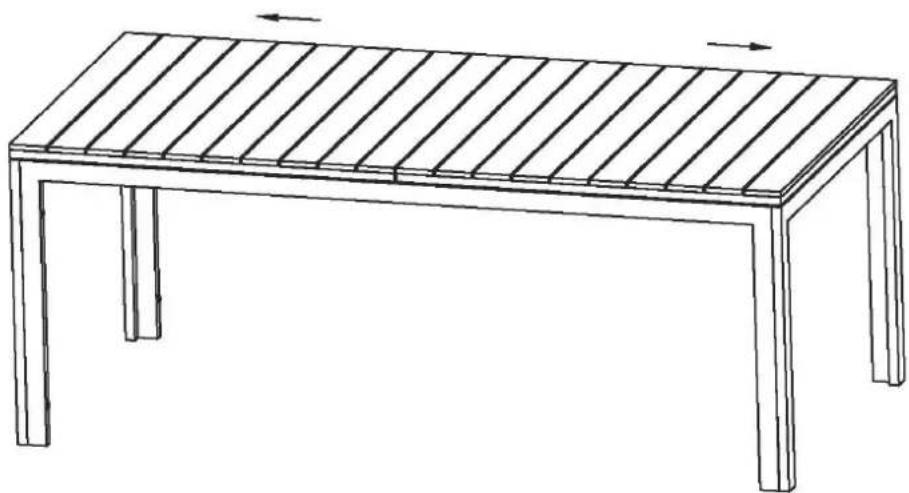

Marna. Anvand skruv G + brickor samt skruvhattar I. H G I D4) Bordet är färdigmonterat. Dra isär bordsskivorna för att lägga i iläggsskivan.

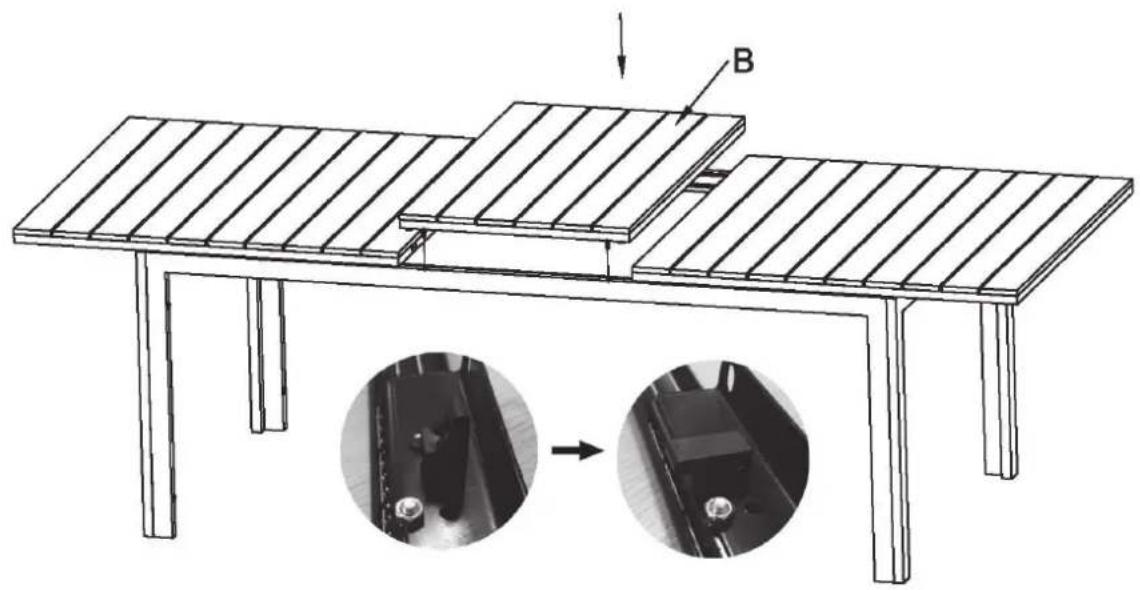

Lås bordet med låsknapparna när du har lagt i iläggsskivan. Låsknapparna sitter på utdragsskenorna under bordet, ett på varje sida/skena.

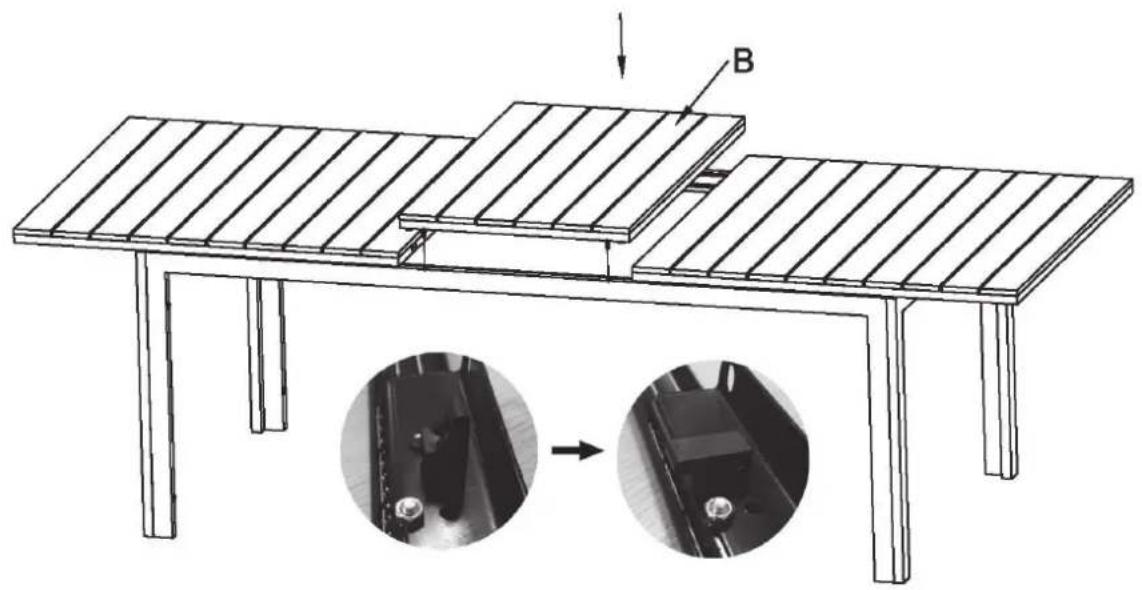

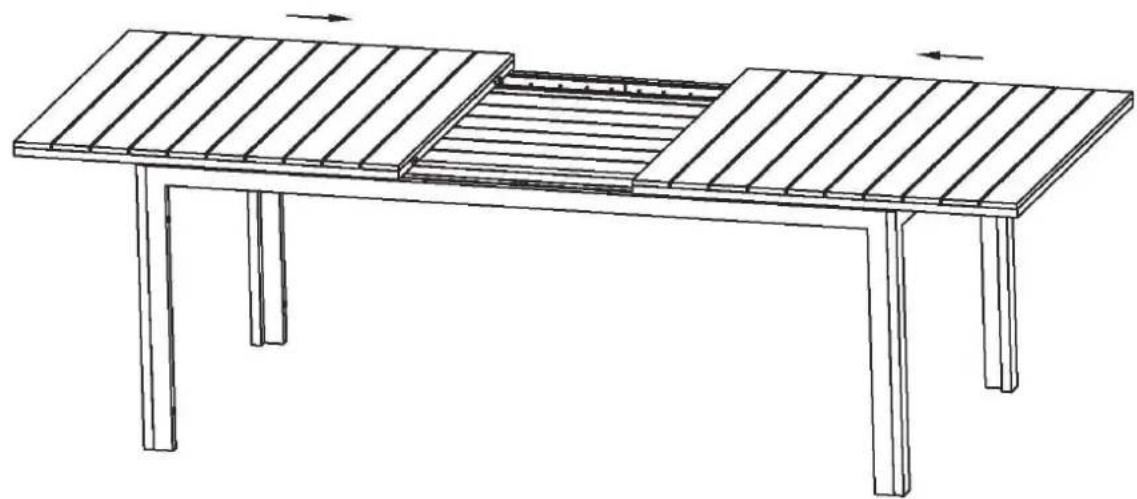

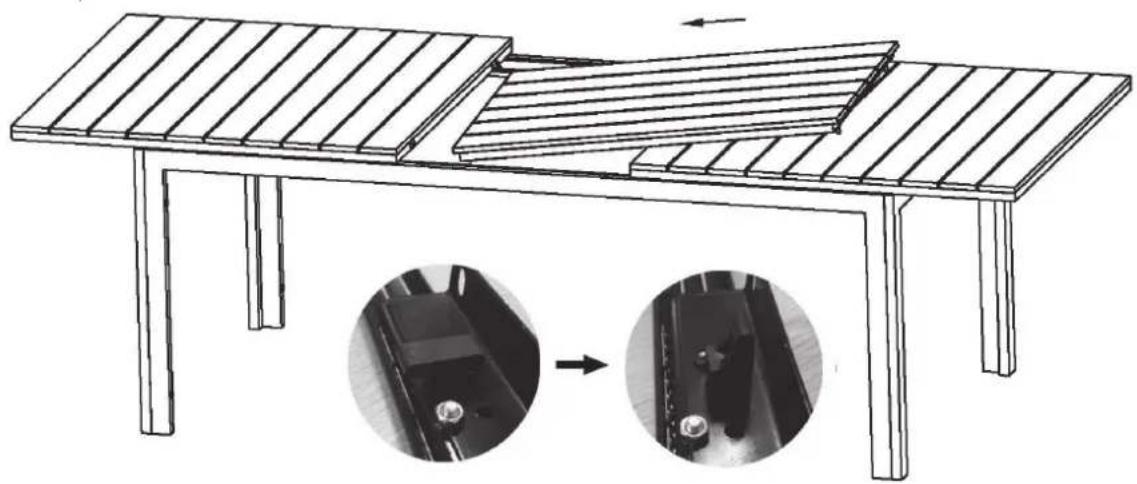

5) Lossa låsknapparna när du ska ta ur iläggsskivan. Tryck in iläggsskivan (med ovansidan uppåt) under bordet, så att den vilar på tvärstagen.
Tryck ihop bordet och lås med läsknapparna.
Lås bordet med låseknappene när du har lagt ned ileggsplaten. Låseknappene sitter på uttrekksskinnene under bordet, en på hver side/skinne.
