BRUKSANVISNING 58-413 Biltema

Instruktion för montering av torkaram med krokfäste K eller L.

1. Håll torkararmen ovanför och längs med torkarbladet.
2. Trä i torkararmen ovan-/framifrån.
3. För torkarbladet framåt tills ett klickljud hörs.

Oberoende av vilken typ av fäste du har måste M-clip monteras.

Förberedelser

1. Lyft armen på torkarbladet. Titta i handboken om det inte går.
2. Ta bort det använda torkarbladet
3. Försäkra dig om att vindrutan är helt ren.

1. Lyft upp den förmonterade adaptern i bakkant.
2. Dra den bakåt och uppåt för att ta bort den.
   OBS: Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.
3. Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.
   För in M-clip under klackarna på torkarbladet.
4. Tryck M-clip på plats tills ett klick-ljud hörs.

A Clip

Montera adapter A

OBS: Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.

1. Placera adapter A rakt ovanför monterat M-clip.
2. Tryck tills ett klick-ljud hörs.
3. För in klacken på torkararmen i främre delen på adaptern/fästet.
4. För ihop torkararm och torkarblad tills ett klick-ljud hörs.
5. Placera torkarbladet på vindrutan.
6. Testa för att se om torkarbladet fungerar som det ska.

Oberoende av vilken typ av fäste du har måste M-clip monteras.

Förberedelser

1. Lyft armen på torkarbladet. Titta i handboken om det inte går.
2. Ta bort det använda torkarbladet
3. Försäkra dig om att vindrutan är helt ren.

1. Lyft upp den förmonterade adaptern i bakkant.
2. Dra den bakåt och uppåt för att ta bort den.
   OBS: Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.
3. Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.
   För in M-clip under klackarna på torkarbladet.
4. Tryck M-clip på plats tills ett klick-ljud hörs.

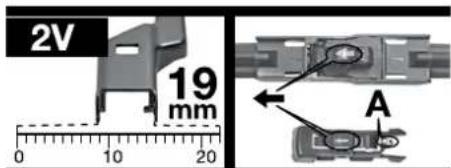

2V 19 mm 0 10 20 A

Montera adapter A

OBS: Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.

1. Placera adapter A rakt ovanför monterat M-clip.
2. Tryck tills ett klick-ljud hörs.
3. Trä på det nya torkarbladet på torkararmen.
4. Tryck tills ett klick-ljud hörs.
5. Placera torkarbladet på vindrutan.
6. Testa för att se om torkarbladet fungerar som det ska.

Oberoende av vilken typ av fäste du har måste M-clip monteras.

Förberedelser

1. Lyft armen på torkarbladet. Titta i handboken om det inte går.
2. Ta bort det använda torkarbladet
3. Försäkra dig om att vindrutan är helt ren.

1. Lyft upp den förmonterade adaptern i bakkant.
2. Dra den bakåt och uppåt för att ta bort den.
   OBS: Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.
3. Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.
   För in M-clip under klackarna på torkarbladet.
4. Tryck M-clip på plats tills ett klick-ljud hörs.

B Clip

Montera adapter B

OBS: Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.

1. Placera adapter B rakt ovanför monterat M-clip.
2. Tryck tills ett klick-ljud hörs.
3. Trä på det nya torkarbladet på torkararmen.
4. Dra tills ett klick-ljud hörs.
5. Placera torkarbladet på vindrutan.
6. Testa för att se om torkarbladet fungerar som det ska.

Oberoende av vilken typ av fäste du har måste M-clip monteras.

Förberedelser

1. Lyft armen på torkarbladet. Titta i handboken om det inte går.
2. Ta bort det använda torkarbladet
3. Försäkra dig om att vindrutan är helt ren.

1. Lyft upp den förmonterade adaptern i bakkant.
2. Dra den bakåt och uppåt för att ta bort den.
   OBS: Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.
3. Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.
   För in M-clip under klackarna på torkarbladet.
4. Tryck M-clip på plats tills ett klick-ljud hörs.

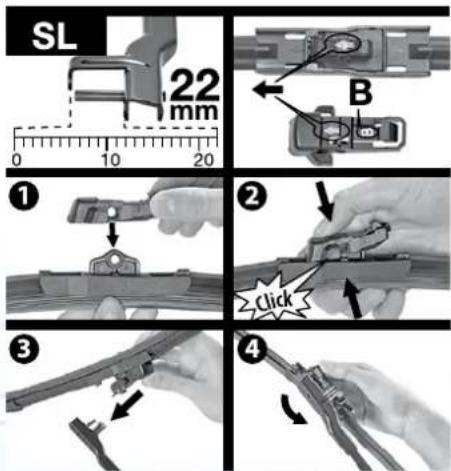

SL 22 mm B ① ② Click ③ ④

Montera adapter B

OBS: Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.

1. Placera adapter B rakt ovanför monterat M-clip.
2. Tryck tills ett klick-ljud hörs.
3. Trä pinnen på torkararmen i hålet på adaptern/fästet.
4. Vrid torkarbladet så att det blir parallellt med torkararmen.
5. Placera torkarbladet på vindrutan.
6. Testa för att se om torkarbladet fungerar som det ska.

Oberoende av vilken typ av fäste du har måste M-clip monteras.

Förberedelser

1. Lyft armen på torkarbladet. Titta i handboken om det inte går.
2. Ta bort det använda torkarbladet
3. Försäkra dig om att vindrutan är helt ren.

1. Lyft upp den förmonterade adaptern i bakkant.
2. Dra den bakåt och uppåt för att ta bort den.
   OBS: Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.
3. Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.
   För in M-clip under klackarna på torkarbladet.
4. Tryck M-clip på plats tills ett klick-ljud hörs.

c Clip

Montera adapter C

OBS: Se till att pilen på torkarbladet och pilen på adaptern pekar åt samma håll.

1. Placera det mindre hålet på adapter C rakt ovanför monterat M-clip.
2. Tryck tills ett klick-ljud hörs.
3. Trä på det nya torkarbladet på torkararmen.
4. Tryck tills ett klick-ljud hörs.
5. Placera torkarbladet på vindrutan.
6. Testa för att se om torkarbladet fungerar som det ska.
