BRUKSANVISNING 46-3279 Biltema

Denna manual ska läsas före montering och användning, och ska sparas för framtida bruk. Var särskilt uppmärksam på säkerhetsföreskrifterna och varningar.

Du får själv byta ut el-material såsom sladdar, lamphållare och stickproppar i fl yttbara bruksföremål och vägguttag, samt strömbrytare i fast installation om du säkert vet hur du ska göra. Felmontering kan innebära livsfara och brandrisk. Endast behörig installatör får utföra nyinstallation eller utökning av befi ntlig installation (montera fast el-materiel i eller på väggar och tak) samt byta ut fast el-materiel i våta utrymmen, t.ex. i badrum eller utomhus.

2. TEKNISKA DATA

Armatur

• Nätspänning: 220-240 V\~ 50 Hz
• Ljusfl öde: 3800 lumen
• Färgtemperatur: 4000 K
- Effekt: 36 W
- Antal LED: 36 st.
- Spridningsvinkel: 120°
• Livslängd LED: 50 000 timmar
- Kapslingsklass: IP54
- Skyddsklass: I
- Anslutningskabel: 0,5 m (H05VV-F 3G1 mm ^2 )
• Arbetstemperatur: -20 °C till +45 °C
• Mått: 54,0 x 26,5 x 15,5 cm
• Totalvikt (lampa med väggfäste): 2,82 kg
• Max monteringshöjd: 7 m

Väggfäste

• Kraftigt, vinklat (45°) väggfäste i metall, för montering på fasaden.
• Fästplatta 15 x 15 cm med 4 st. anslutningshål ∅6 mm.
• Rördimension ∅42 mm. Anslutningskabeln dras inuti röret och skyddas från yttre påverkan.
• OBS! Se till att ha rätt fästelement (skruv och plugg), anpassat för underlaget.
• Vridmomentet för skruvar och bultar som fäster enheten i väggfästet ska vara minst 3 Nm.

3. MÄRKNING

Här följer en förklaring av symboler på produkten och förpackningen.

Byt omedelbart ut ett sprucket skyddsglas. Använd endast original skyddsglas.

4. ANVÄNDNINGSOMRÅDE

Denna produkt är avsedd för att lysa upp ytor utomhus. Den är konstruerad för fast installation utomhus. Installationen ska utföras av en behörig elektriker.

Ljuskällan i lamphuset är ej utbytbar. Om ljuskällan är skadad, måsta armaturen bytas ut.

5. SÄKERHET

WARNING!

Läs alltid säkerhetsföreskrifterna före användning.

5.1 Säkerhetsföreskrifter

• Läs manualen före installation och användning.
• Lampan ska installeras av en behörig elinstallatör.
• Lampan ska installeras på en solid vägg.
• Säkerställ att det inte går några ledningar där lampan ska monteras.
• Kontrollera att produkten är hel. Använd aldrig produkten om någon del är skadad. Skadad elkabel ska bytas av en behörig eltekniker.
• Armaturen får endast anslutas till nätspänning: 220-240 V\~ 50 Hz.
• Nätspänningen ska vara frånkopplad före installation och/eller servicearbete.
• Vidrör inte lampan när den lyser eftersom den kan vara varm.
• Om lampglaset skadas måste det bytas ut.
• Utomhusbelysningen får inte användas utan lampglas.
• Lampan är av klass 1 och skall jordas.
• Titta aldrig direkt in i ljuskällan.
• Avlägsna aldrig skyddsglaset när lampan är på.
• Lampan får ej modifi eras.

5.2 Särskilda risker

Följer man säkerhetsföreskrifterna minimeras risken för skada på person och egendom, men det kan ändå uppstå riskfyllda situationer. Var särskilt uppmärksam på följande:

• Risk för elstöt. Läs alltid säkerhetsföreskrifterna före användning.
• Risk för brännskada. Vidrör inte lampan när den är tänd eftersom den kan bli varm.

WARNING!

Om ovanstående föreskrifter inte efterföljes kan en olycka ske, som i sin tur kan leda till allvarlig person- eller egendomsskada.

6. ANVÄNDNING

6.1 Uppackning

WARNING!

Förpackningsmaterial kan vara skadligt för barn.

Efter uppackning, ta undan allt emballage och lämna till återvinning. Kontrollera att alla delar medföljer och att de är hela.

OBS! Bryt strömmen före installation.

Verktyg

• För infästning mot sten: Borrhammare/slagborr samt lämpligt borr.
• Skruvdragare.
• Skiftnyckel.
• Märkpenna
• Lämplig skruv och plugg för underlaget.

Gör så här:

1. Välj plats för väggfästet och märk hålen för infästning. Märk också ut hålet för ev. kabelgenomföring (bakom röret).

OBS! Hål för kabelgenomföring bör göras med 3° utåt, för att förhindra eventuellt regn- eller kondensvatten från att rinna in i bostaden.

1. För infästning mot sten: Borra hål på de markerade ställena. Montera fästet med lämplig skruv och plugg.

För infästning mot trä: Montera väggfästet med lämplig skruv, utan plugg.

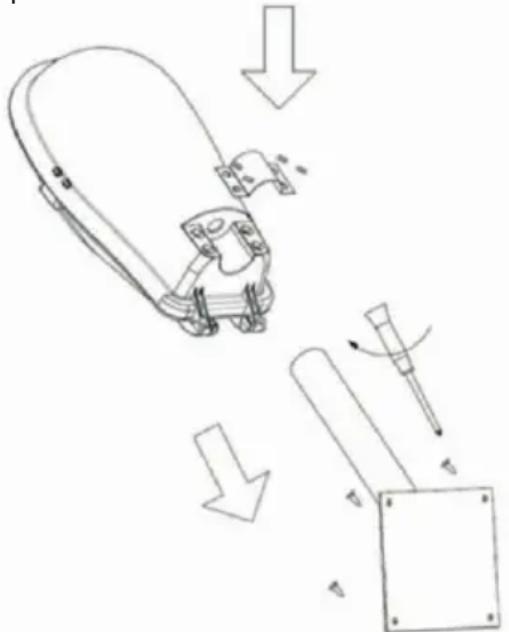

1. Bryt strömmen.

2. Skruva av muttrarna ifrån rörklammern på armaturens baksida.

3. Montera armaturen på väggfästet. Anslutningskabeln ska löpa inuti röret och dras lämpligen genom husfasaden.

4. Spänn åt rörklammern.

Produkten är försedd med skymningssensor vilket innebär att när spänning är tillkopplad till lampan kommer den att automatiskt tändas och släckas vid skymning och gryning.

OBS: Lampan kan blinka en kort stund direkt efter spänningstillslag.

7. SKÖTSEL

7.1 Olja in produkten

Behandla ytterhöljet med en neutral olja, t.ex. WD-40, före installation. I utsatta miljöer, till exempel nära havet, ska ytterhöljet oljas minst fyra gånger om året.

1. Applicera oljan över hela ytterhöljet och i skarvar med en mjuk trasa.
2. Torka av produkten med en mjuk trasa efter inoljningen.

7.2 Rostborttagning

Använd ett medel som är rekommenderat för rostfritt stål eller krom. Olja därefter in produkten igen.

7.3 Rengöring

• Följ alltid tillverkarens rekommendationer vid användning av rengöringsmedel.
• Testa eventuella rengöringsmedel på en undanskymd yta före applicering på hela produkten.
• Låt inte rengöringsvätska komma in i armaturen vid rengöring.

8. MILJÖ

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
