BRUKSANVISNING 46-842 Biltema

Denna manual ska läsas före montering och användning samt sparas för framtida bruk. Var särskilt uppmärksam på säkerhetsföreskrifterna och varningar.

MÄRKNING

Manual medföljer och ska läsas innan ndning och sparas för framtida bruk.

Om skyddsglaset är sprucket

TEKNISKA DATA

46-841 46-842 46-843 46-844
Spänningsmatning: 220-240 V AC	220-240 V AC 220	240 V AC 220-240	V AC
Effekt: 10 W 20 W 30 W 50 W
Ljusflöde:	720 lm	1550 lm	2400 lm	4000 lm
Färgtemperatur:	4000 K	4000 K	4000 K	4000 K
Effektfaktor:	>0,9	>0,9	>0,9	>0,9
Livslängd:	25000 timmar	25000 timmar	25000 timmar	25000 timmar
Kapslingsklass:	IP44	IP44	IP44	IP44
Skyddsklass:	I	I	I	I
Färgåtergivning:	>80 Ra	>80 Ra	>80 Ra	>80 Ra
Spridningsvinkel:	105 grader	105 grader	105 grader	105 grader
Längd:	104 mm	130 mm	153 mm	185 mm
Bredd:	158 mm	174 mm	191 mm	215 mm
Projecerad yta, max:	35 cm^2	68 cm^2	88 cm^2	130 cm^2
Kabellängd inkl. stickkontakt:	0,5 m	0,5 m	0,5 m	0,5 m
Monteringshöjd:	2,3 - 3 m	2,3 - 3 m	2,3 - 3 m	2,3 - 3 m
PIR-sensor
Avkänningsområde:	180 grader	180 grader	180 grader	180 grader
Räckvidd:	4 - 10 m	4 - 10 m	4 - 10 m	4 - 10 m

ANVÄNDNINGSOMRÅDE

Denna produkt är avsedd för att ge automatisk, rörelseaktiverad belysning på exempelvis garageuppfarter, entréer, parkeringsplatser och andra platser utom- och inomhus.

OBS! LED-ljuskällan är ej utbytbar. Är den skadad, måste hela armaturen bytas ut.

SÄKERHETSFÖRESKRIFTER

• Läs alltid säkerhetsföreskrifterna före användning.
  • Titta aldrig direkt in i ljuskällan.
  • Lampan får ej modifi eras.
• Försök aldrig lossa IR-sensorns linsskydd, efter- som detta kommer att skada IR-sensorn, samt medföra att garantin upphör.
• Kontrollera att produkten är hel. Använd aldrig produkten om någon del är skadad. Skadad elkabel ska bytas av behörig eltekniker.
• Sänk aldrig ner produkten i vatten eller annan vätska och skölj den inte under rinnande vatten.

WARNING! Om ovanstående föreskrifter inte efterföljes kan en olycka ske, som i sin tur kan leda till allvarlig person- eller egendomsskada.

SÄRSKILDA RISKER

Följer man säkerhetsföreskrifterna minimeras risken för skada på person och egendom, men det kan ändå uppstå riskfyllda situationer. Var särskilt uppmärksam på följande:

• Risk för elstöt. Läs alltid säkerhetsföreskrifterna före användning.
• Risk för brännskada. Vidrör inte lampan när den är tänd eftersom den kan bli varm.

UPPACKNING

WARNING! Förpackningsmaterial kan vara skadligt för barn.

Efter uppackning, ta undan allt emballage och lämna till återvinning. Kontrollera att alla delar medföljer och att de är hela.

MONTERING

• Montera inte lampan på en plats som är onormalt utsatt för vibrationer.
• Lampan skall monteras på vägg, med den medföljande fästbygeln.
• Lampan ska placeras enligt nedanstående bild.
• Montera inte lampan högre än 3 meter över marken.

Montering och inkoppling

1. Lossa fästbygeln från strålkastaren. Markera borrhålen på väggen med fästbygeln som borrmall. Borra hålen och montera skruvplugg. Skruva fast fästbygeln på väggen med lämplig skruv (ingår ej).
2. Anslut nätsladdens stickkontakt till ett jordat uttag.

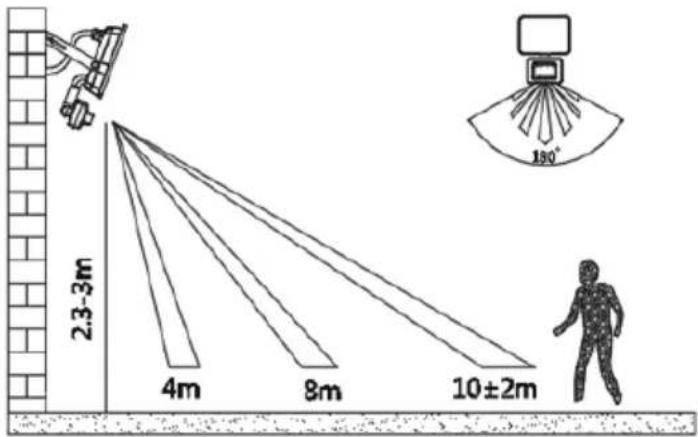

VINKLA RÖRELSESENRON (PIR)

- Lossa justeringsskruven för att vinkla PIR-sensorn upp- och ner.

2.3-3m 4m 8m 10±2m 190°

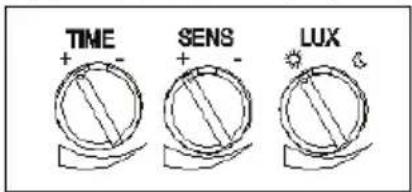

JUSTERA RÖRELSESENRON (PIR)

TIME + - SENS + - LUX

Tid (TIME)

Justera tiden för hur länge lampan lyser genom att vrida på reglaget TIME mot + eller –.

Avständ (SENS)

Ställ in det maximala avståndet för aktivering av rörelsesensorn. Vrid reglaget mot – för att minska avståndet och + för att öka avståndet.

Ljuskänslighet (LUX)

Med reglaget LUX kan du justera när skymningssensorn ska tända/släcka lampan. Närmre "Sol" kommer lampan att tändas när det är mer dagsljus och närmare "Måne" tänds den när det är mörkare. Ställs reglaget på "Sol" kommer lampan att tändas även när det är ljust ute och ställs reglaget på "Måne" kommer laman bara att tändas när det är mörkt ute.

KONTROLLERA AVKÄNNINGSOMRÅDE

Ställ LUX på "Sol" och TIME på minimum. Passera området du vill ska bevakas och se om lampan tänds. Om inte behöver du vinkla om sensort och/eller justera avståndet (SENS).

RENGÖRING

VARNING! Dra ur stickkontakten från vägguttaget innan du hanterar lampan.

• Torka av produktens utsida med en lätt fuktad trasa.
• Använd inga kemikalier eller andra starka rengöringsmedel.

FELSÖKNING

Strålkastaren kan tändas av misstag genom att:

• Ventiler släpper ut ånga eller varmluft, t.ex. från en tvättstuga.
• Motorer från bilar avger värme.
• Buskar eller träd rör sig eller ändrar temperatur.
• Den har monterats under ett tak eller träd.
• Den påverkas av stark elektromagnetisk interferens.

Om strålkastaren inte alls fungerar kan det bero på:

• Att säkringen har löst ut.
• Att den monterats så att rörelserna sker utanför sensors område.

Om sensorn visar reducerad funktion kan det bero på:

- Att objektet som den borde reagera på har samma, eller nästan samma, temperatur som omgivningen.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
