BRUKSANVISNING 14-939 Biltema

Denna manual innehåller viktig information om hur produkten används samt eventuella säkerhetsrisker. Användaren uppmanas att läsa manualen före användning. Vi reserverar oss för att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten. Spara manualen för framtida bruk.

ANVÄNDNINGSOMRÅDE

Gungbrädan är endast avsedd för hemmabruk, för barn mellan 3 och 8 år som väger max 40 kg. Gungbrädan ska användas under tillsyn av vuxen. Den är endast avsedd för utomhusbruk i t.ex. en trädgård.

MÄRKNING

Manual medföljer och ska läsas innan användning och sparas för framtida bruk.

Innehåller smådelar. Ska monteras av en vuxen. Plastpåsar och liknande förpackningar kan vara farliga. Användning måste ske under uppsikt av vuxen. Får ej placeras/installeras på betong, asfalt eller annan hård yta. Maxvikten på 40 kg per sits får ej överskridas.

Ej lämplig för barn under 3 år p.g.a. fall- och skaderisk.

TEKNISKA DATA

Rekommenderad ålder: .....3-8 år

Max belastning: .....40 kg per sits. Totalt max. 80 kg

Antal gungande:....2

Mått: 180 x 71 x 38 cm

Platsbehov: ....2 m hinderfritt på alla sidor av gungbrädan

Högsta höjd från marken: .....62 cm

Material: .Pulverlackat stål (ram och rör), UV-bestän-dig PP-plast (sits).

SÄKERHETSINSTRUKTIONER

• Läs alltid manualen före användning och spara den för framtida bruk.
• Monteringen ska utföras av en vuxen.
• Kontrollera regelbundet produkten för att upp-täcka eventuella skador.
• Lämna aldrig barn ensamma vid gungbrädan.
• Kontrollera så att skydd över vassa kanter är intakta och byt om de är skadade eller har fallit bort.
• Smörj in rörliga metalldelar på gungbrädan.
• Kontrollera gungmekanismen och gungsitsarna för eventuella tecken på slitage eller skador. Byt ut delarna om skador upptäcks.
• Gungbrädan bör placeras på gräs minst 2 meter från byggnader eller andra föremål som staket, garage, hängande grenar, elledningar etc. för att minska olycksrisken vid fall.
• Undvik löst hängande kläder och cykelhjälm p.g.a risken att fastna under lek.
• Varje sits får belastas med max. 40 kg. Totalt får gungbrädan ej belastas med mer än 80 kg.
• Se till att inga andra barn än de som sitter på gungbrädan fi nns i närheten när den används.
• Tillåt inte barn att stå eller klättra på gungbrädan.
• Gungbrädan får ej användas av barn under 3 år p.g.a fall- och skaderisk.
• Produkten får ej modifi eras eller byggas om.
• Använd endast av tillverkaren rekommenderade tillbehör och reservdelar.
• Torka av gungbrädan med en lätt fuktad trasa och förvara den torrt då den inte används under längre tid.
• Plastpåsar kan vara farliga för barn. Undvik risken för kvävning genom att omedelbart slänga alla plastpåsar och liknande plastförpackningar.

DELAR

NR.	DEL	ANTAL	NR.	DEL	ANTAL
1.		Gung-stång	1 st. 9.		Sits 2 st.
2.		Sittstång 2 st. 10.			Skruv med mutter, M8 x 1004 st.
3.		Hand-tags-fäste A	2 st. 11.		Skruv med mutter, M10 x 701 st.
4.		Hand-tags-fäste B	2 st. 12.		Skruv med mutter, M8 x 504 st.
5.		Handtag 2 st. 13.			Skruv med mutter, M8 x 804 st.
6.		Ben A 2 st. 14.			Skruv, M6 x 204 st.
7.		Ben B 2 st. 15.			Skruv med mutter, M6 x 454 st.
8		Mitt-stolpe	1 st.	16.	Verktyg5 st.

MONTERING

• För att underlätta monteringen rekommenderas att två vuxna hjälps åt.
• Kontrollera att alla detaljer finns med i förpackningen. Kontakta Biltema om något skulle saknas eller vara skadat.

OBS!

• Håll alla små delar borta från barn under monteringsarbetet.
• Var försiktig när du monterar gungbrädan så att du inte repar färgen. Detta kan innebära att fukt söker sig in i konstruktionen och rost uppstår.

1. Montera ben

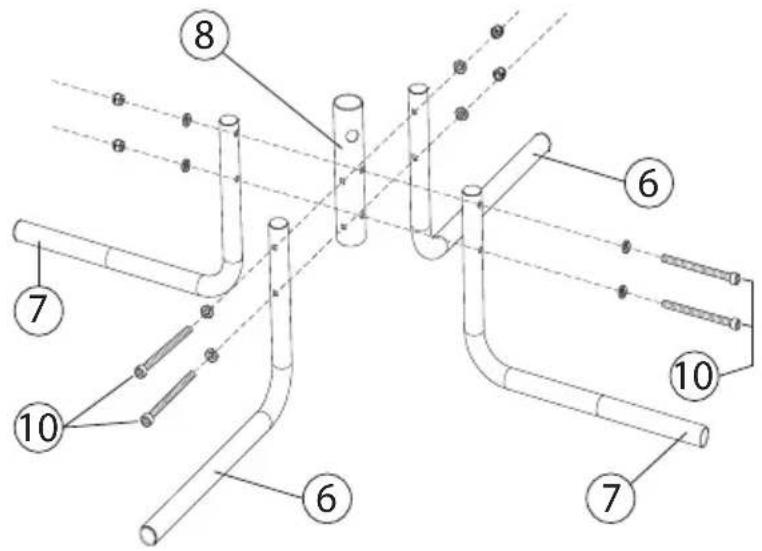

Skruva fast ben B (7) vid mittstolpens (8) övre hål. Använd två M8 x 100-skruvar (10) samt medföljande brickor och muttrar. Fäst sedan ben A (6) vid mittstolpens nedre hål på samma sätt. Vrid åt ordentligt.

2. Montera gungstång

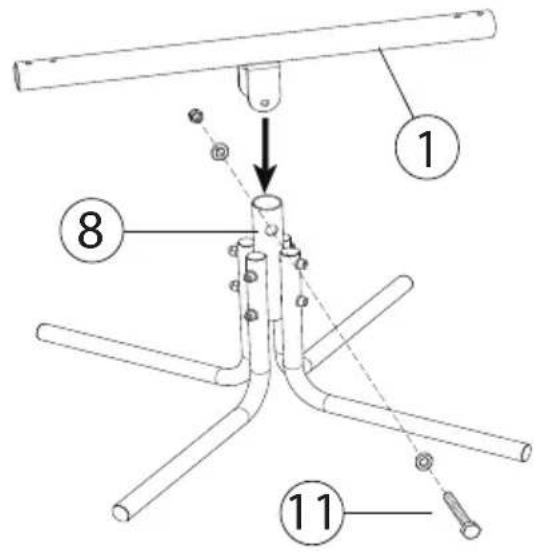

Justera gungstången (1) så att hålet är i linje med hålet i mittstolpen (8). Fäst stången med M10 x 70-skruven (11) samt dess medföljande brickor och mutter.

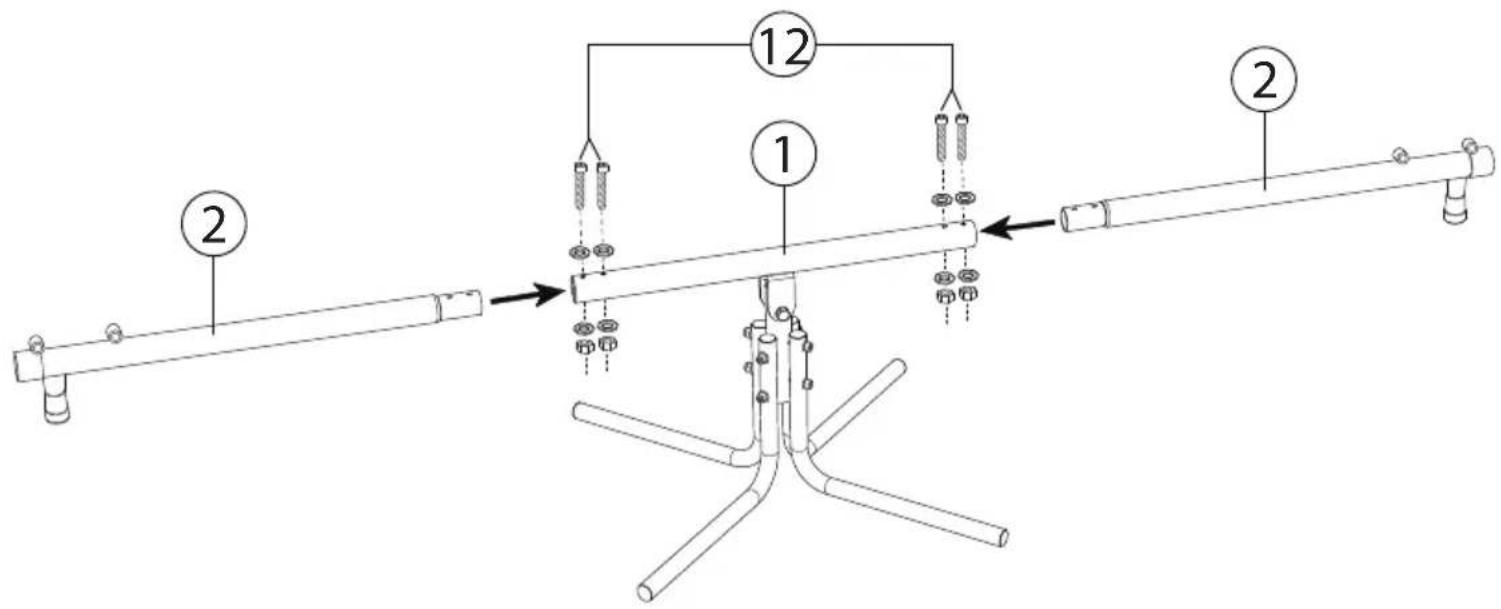

Träd de två sittstängerna (2) genom gungstångens (1) bägge ändar. Drag fast med de fyra M8 x 50-skruvarna (12) och deras medföljande brickor och muttrar. Vrid åt ordentligt.

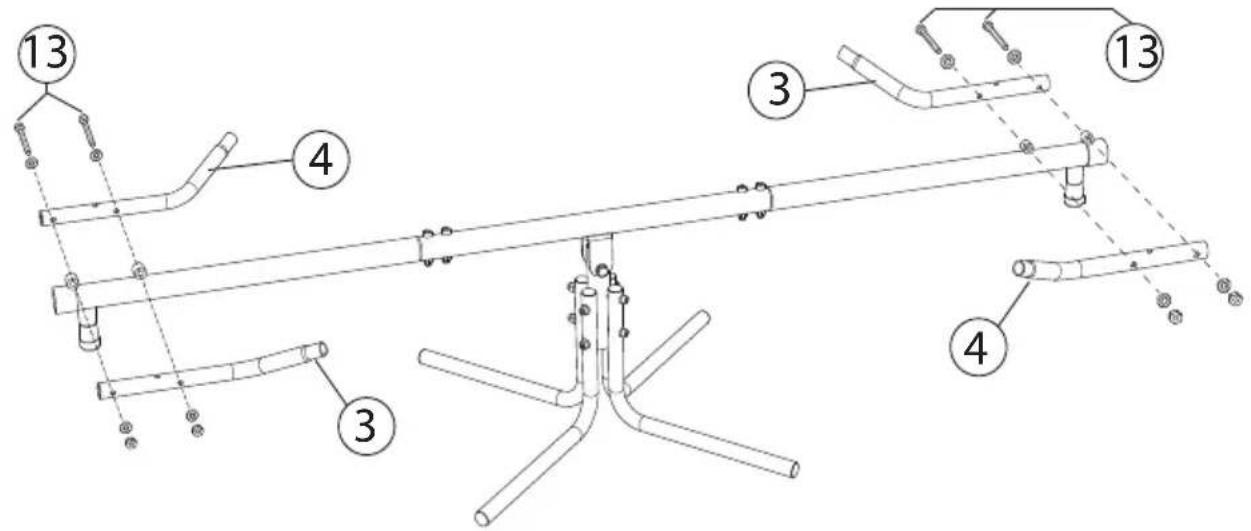

Drag fast handtagsfäste A (3) och handtagsfäste B (4) vid sittstängerna med de fyra M8 x 80-skruvarna (13) och deras medföljande brickor och muttrar. Upprepa på gungbrädans motsatta sida.

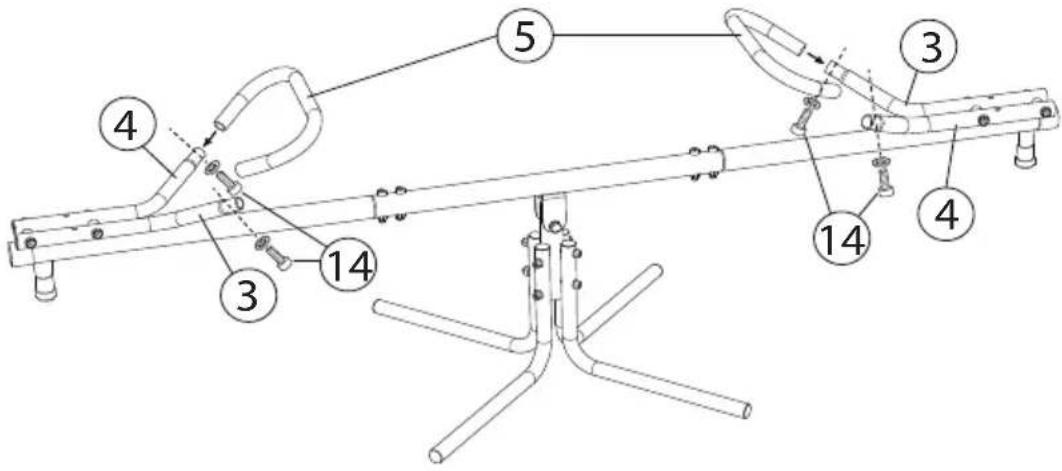

Träd handtaget (5) över handtagsfästena (3, 4) och fäst det med de två M6 x 20-skruvarna (14). Upprepa på motsatt sida.

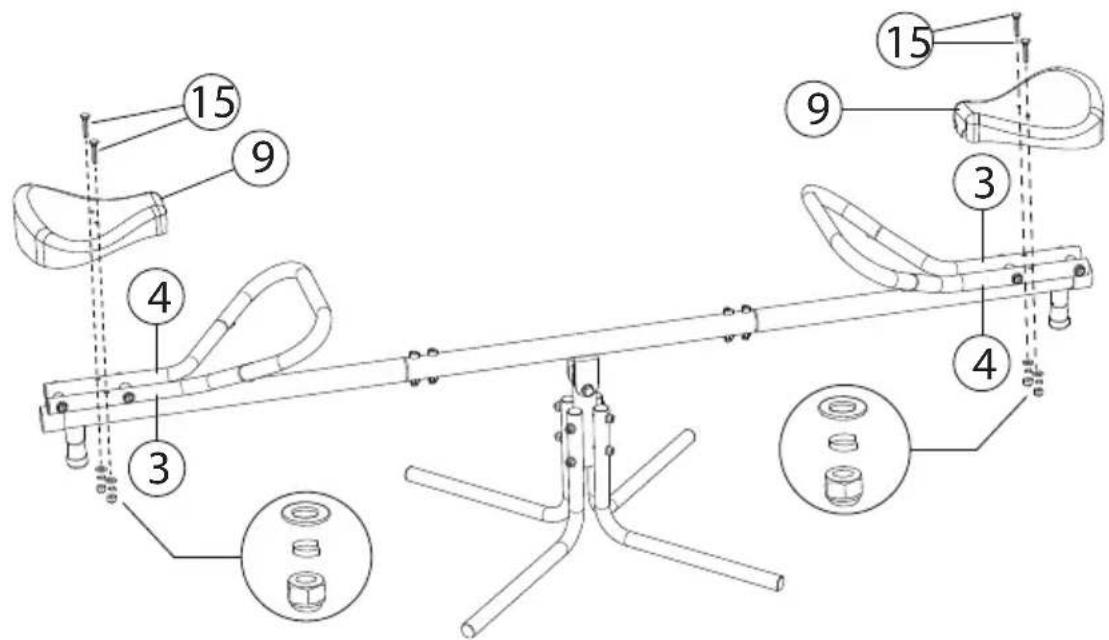

Drag fast sitsen (9) vid handtagsfästena (3, 4) med skruvarna M6 x 45 (15) samt medföljande brickor och mutt-rar. Upprepa på motsatt sida av gungbrädan. Vrid åt ordentligt.
