BRUKSANVISNING 14-938 Biltema

Denna manual innehåller viktig information om hur produkten används samt eventuella säkerhetsrisker. Användaren uppmanas att läsa manualen före användning. Vi reserverar oss för att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten. Spara manualen för framtida bruk.

ANVÄNDNINGSOMRÅDE

Denna gungställning är endast avsedd för hemmabruk utomhus i den egna trädgården. Gungorna är lämpliga för barn mellan 3 och 8 år som väger max 40 kg. Barn under 3 år får ej använda gungorna p.g.a. fall- och skaderisk.

MÄRKNING

Manual medföljer och ska läsas innan användning och sparas för framtida bruk.

Innehåller smådelar. Ska monteras av en vuxen. Plastpåsar och liknande förpackningar kan vara farliga. Användning måste ske under uppsikt av vuxen. Får ej placeras/installeras på betong, asfalt eller annan hård yta. Maxvikten på 40 kg per gunga får ej överskridas.

Ej lämplig för barn under 3 år p.g.a. fall- och skaderisk.

TEKNISKA DATA

Rekommenderad ålder: .....3-8 år

Max belastning: ....160 kg (40 kg per gunga)

Mått: 253 x 180 x 190 cm

Platsbehov: ....2 m hinderfritt på alla sidor av gungställningen.

Material: . . . . . . . . . . . . . . . . . . Pulverlackat stål (ställning), PVC-plast (kedjornas hölje), PP-plast (gungsitsar), PE-plast (ramens emballage).

SÄKERHETSFÖRESKRIFTER

• Läs alltid manualen före användning och spara den för framtida bruk.
• Produkten ska monteras av en vuxen.
• Plastpåsar och liknande förpackningar kan vara farliga. För att undvika risken för kvävning, avlägsna plasten innan denna produkt används. Förpackning och förpackningsmaterial ska sedan förstöras eller förvaras oåtkomligt för spädbarn och barn.
• Gungorna får ej användas av barn under 3 år p.g.a. fall- och skaderisk. För barn under 3 år krävs en speciell babysits.
• Produkten ska inte användas av barn utan uppsikt av en vuxen.
• Kontrollera regelbundet skruvar och muttrar under säsongen. Extra viktigt att kontrollera i början av säsongen.
• Smörj in rörliga metalldelar på gungställningen.
• Kontrollera regelbundet gungsitsarna så att de inte har några skador. Byt ut om skador upp-täcks.
• Kontrollera regelbundet kedjorna så att de inte är slitna. Byt ut om skador upptäcks.
• Gungställningen bör placeras på gräs minst 2 meter från byggnader eller andra föremål som staket, garage, hängande grenar, elledningar etc. för att minska olycksrisken vid fall.
• Se till att gungsitsarna hänger minst 35 cm över marken.
• Gungställningen måste förankras ordentligt i marken. Installera gungställningen med medföljande fästen.
• Placeras gungställningen på sand måste den förankras med betong.
• Undvik löst hängande kläder och cykelhjälm p.g.a risken att fastna under lek.
• Varje gunga får ej belastas med mer än 40 kg. Totalt får gungställningen ej belastas med mer än 160 kg.
• För säkerhets skull kan en vuxen provsitta gungorna efter montering för att säkra att gungorna sitter ordentligt fast.
• Produkten får inte modifi eras eller byggas om.
• Använd endast av tillverkaren rekommenderade tillbehör och reservdelar.

DELAR

NR.	DEL		ANTAL	NR.	DEL		ANTAL
1.		Toppbalk, 90 cm	1 st. 18.			Låsmutter, 5/16	20 st.
2.		Toppbalk, 135 cm	1 st. 19.			Mutterkåpa, 5/16	16 st.
3.		Ben 8 st. 20.				Skruv, 1/4 x 35 mm	4 st.
4.		Sidostag 2 st. 21.				Skruv, 1/4 x 45 mm	2 st.
5.	[YWS4 ]	PVC-klädd kedja med ögleskruvar	4 st. 22. J-skruv, 1/4 2
6.		Gungsits	2 st.	23.	[S4H1]	Bricka, 1/4	8 st.
7.		Ram till dubbelgunga	2 st. 24.			Delad fjäder-bricka, 1/4	4 st.
8.		Sitsram till dubbelgungan	2 st. 25.			Låsmutter, 1/4	4 st.
9.		Undre fäste till dubbelgungan	1 st. 26.			Kupolmutter, 1/4	4 st.
10.		Övre fäste till dubbelgungan	1 st.	27.		Skruv, V6 5 x 20 mm	4 st.
11.		Fotstöd till dubbelgungan	2 st. 28. Brcka, V6		[S4H2]
12.		Sits till dubbelgungan	2 st.	29.		Bussning	4 st.
13.	[2YWH ]	Skruv, 5/16 x 63 mm	2 st. 30.		[= = =]	Förank-ringspinnar	4 st.
14.	[22X3 ]	Skruv, 5/16 x 50 mm	8 st. 31.			L-nyckel med mejsel	1 st.
15.	[7SHI ]	Sexkants-skruv, 5/16 x 25 mm	2 st. 32.			Insexnyckel/stjärnmejsel	1 st.
16.	[2SHR ]	Bricka, 5/16	28 st.	33.		Blocknyckel	1 st.
17.		Bricka stor, 5/16	4 st.

MONTERING

OBS!

• För att underlätta monteringen rekommenderas att två vuxna hjälps åt.
• Dra inte åt skruvar och muttrar för hårt vid montering. Efterdra när hela monteringen är utförd. Eventuella justeringar blir då enklare att utföra under monteringens gång.

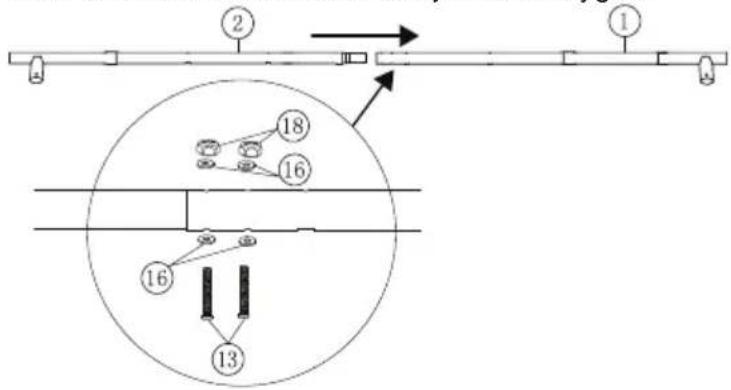

1. Montera toppbalkar

För samman toppbalkarna (1, 2). Placera brickor (16) på två 63 mm-skruvar (13) och för igenom dem genom skruvhålen underifrån. Placera sedan brickor (16) och låsmuttrar (18) på skruvarna uppifrån och dra fast med de medföljande verktygen.

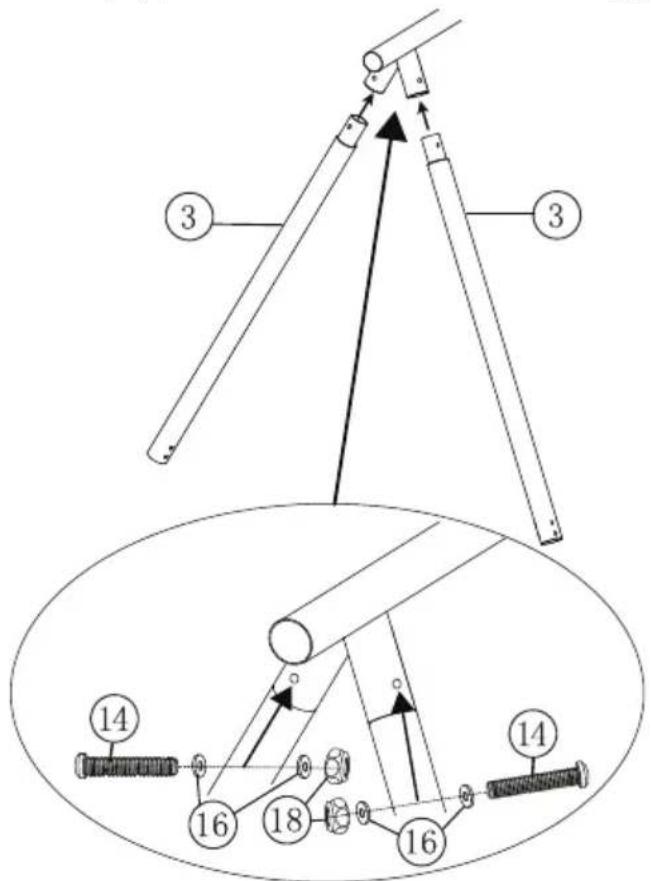

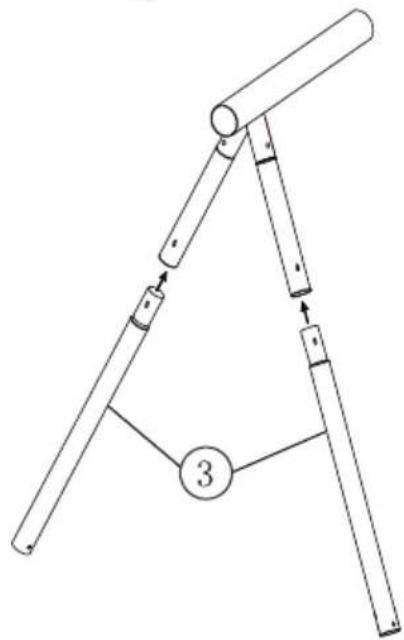

2. Montera övre ben

Tryck benen (3) på plats i toppbalkens (1, 2) fästen. Justera så att hålen ligger rätt. Placera brickor (16) på fyra 50 mm-skruvar (14) och för igenom dem genom skruvhålen på samtliga ben. Placera brickor (16) och låsmuttrar (18) på skruvarna och dra fast med verktyg.

Tryck benen (3) på plats i de övre benens öppning. Justera så att hålen ligger rätt.

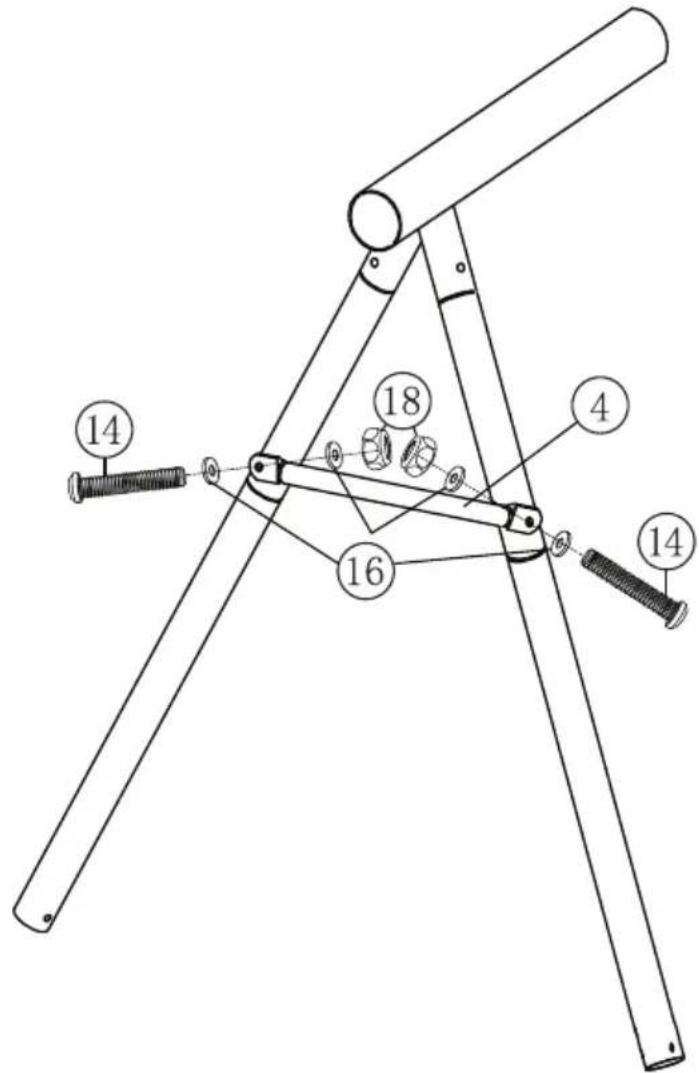

Placera brickor (16) på fyra 50 mm-skruvar (14). Håll staget (4) på plats och för igenom skruvarna genom staget och benens skruvhål. Placera brickor (16) och låsmuttrar (18) på skruvarna och dra fast med verktyg.

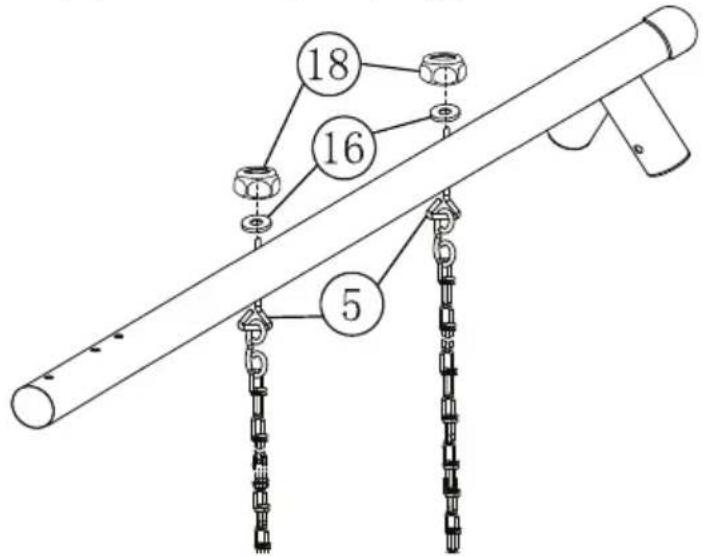

För igenom kedjans ögleskruv (5) i ett av hålen på toppbalkens undersida. Placera bricka (16) och låsmutter (18) på ovansidan och dra fast med L-nyckeln (31). Montera övriga kedjor (5) på samma sätt.

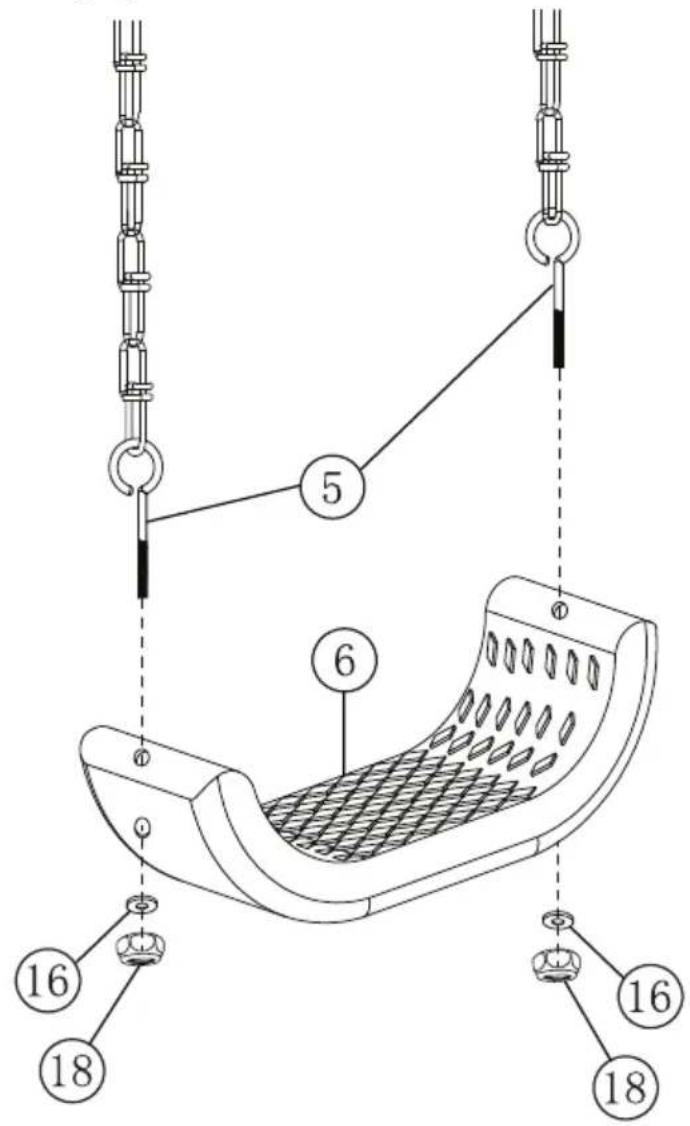

6. Montera gungsitsar

För in kedjans ögleskruvar (5) genom gungsitsen (6). Placera brickor (16) och låsmuttrar (18) på ögleskruvarna och dra fast med L-nyckeln (31). Upprepa på nästa gungsits.

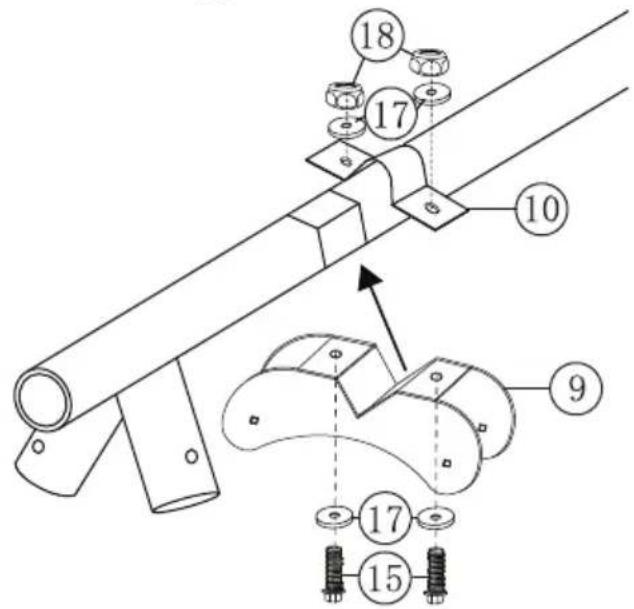

7. Montera fäste för dubbelgunga

Placera stora brickor (17) på två 25 mm-skruvar (15). För sedan in dem genom skruvhålen i dubbelgungans undre fäste (9) och placera fästet vi rätt position på toppbalken. Håll fästet och skruvarna på plats medan du placerar dubbelgungans övre fäste (10), stora brickor (17) och låsmuttrar (18) på skruvarna. Dra fast med verktyg.

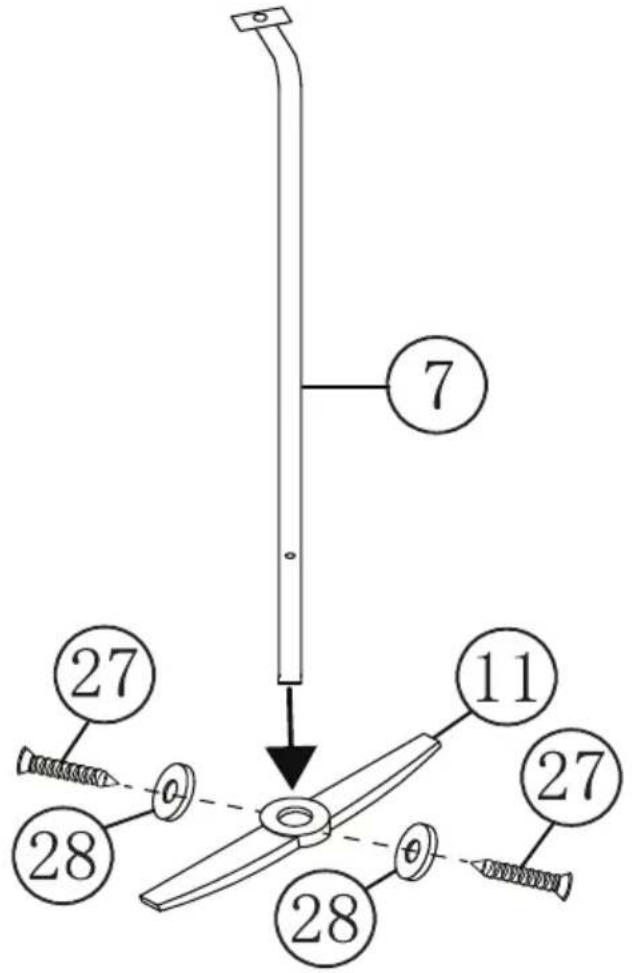

8. Montera fotstöd till dubbelgunga

Tryck dubbelgungans ramar (7) på plats i fotstöden (11). Placera brickor (28) på fyra 15 mm-skruvar (27) och dra fast fotstöden med stjärnmejseln (32).

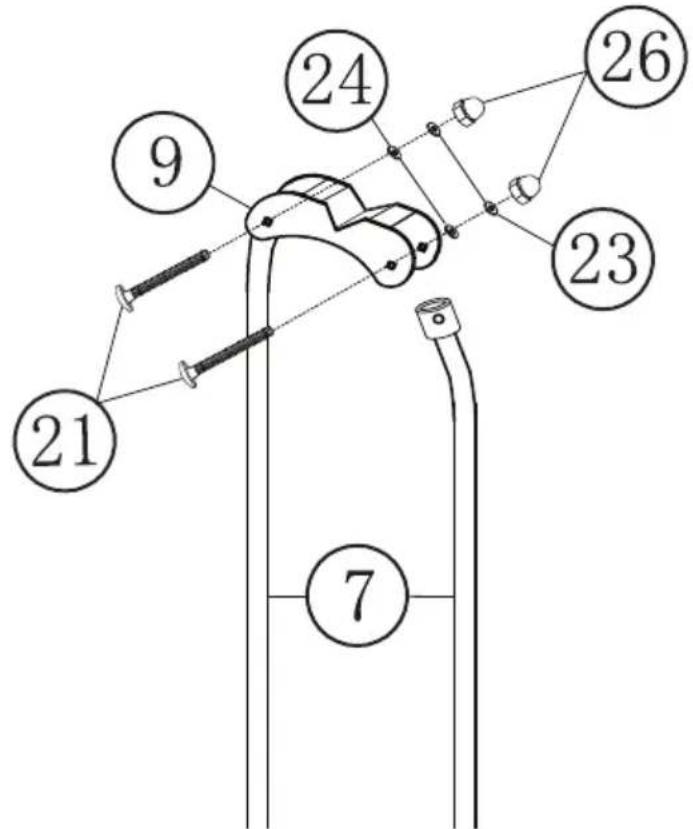

9. Montera dubbelgungans ram

Häng upp dubbelgungans ramar (7) på det undre fästet (9). Fixera genom att trycka in två 45 mm-skruvar (21) genom skruvhålen. Placera en delad fjäderbricka (24), en vanlig bricka (23) och äntra en kupolmutter (26) på vardera skruv. Dra fast med verktyg.

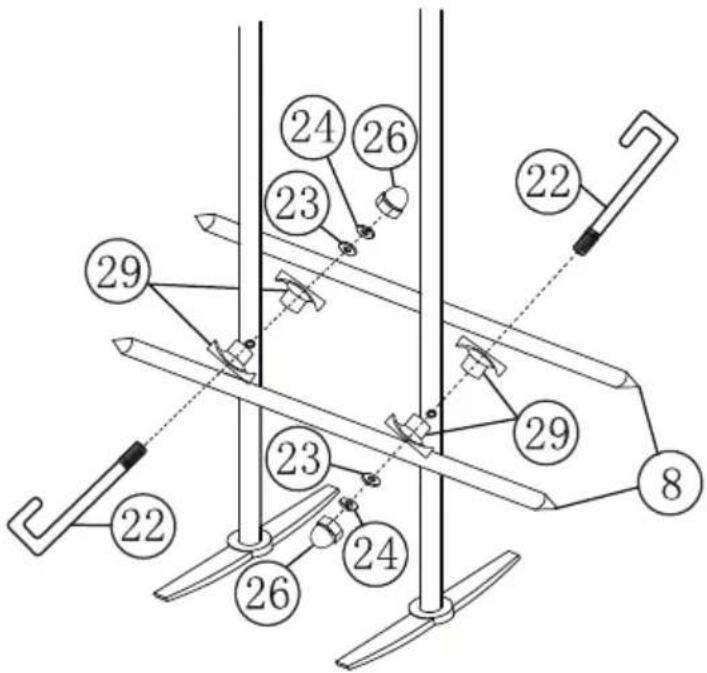

10. Montera dubbelgungans sitsramar

Tryck fast bussningarna (29) i hålen på dubbelgungans ram (7). Vänd sitsramarna (8) så att sidan med dubbla hål hamnar utåt åt varsitt håll. Håll dem på plats och för igenom J-skruvarna (22). Placera sedan en vanlig bricka (23), en delad fjäderbricka (24) och äntra en kupolmutter (26) på vardera J-skruv (22). Dra åt med verktyg.

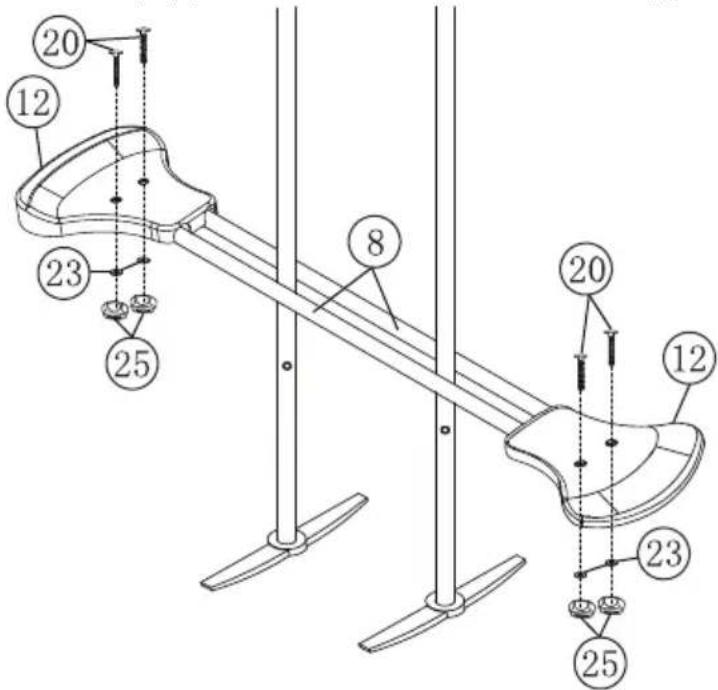

11. Montera dubbelgungans sistsar

Placera sitsarna (12) på sitsramarna (8). Fixera genom att trycka in fyra 35 mm-skruvar (20) genom skruvhålen i sitsarna. Placera en bricka (23) och äntra en läsmutter (25) på vardera skruv. Drå åt med verktyg.

12. Efterdra skruvar och muttrar

Efterdra samtliga skruvar och muttrar. Följ manualens monteringssteg för att inte missa någon.

13. Placera mutterkåpor

Placera ut mutterkåpor (19) på samtliga 5/16-muttrar förutom muttrarna under gungsitsarna.

FÖRANKRING

Förankra gungställningen med de medföljande för- ankringspinnarna (30).

OBS! Placeras gunställningen på sand måste den förankras med betong.

UNDERHÅLL

• Kontrollera regelbundet gungställningens skruvar och muttrar under säsongen. Extra viktigt att kontrollera i början av säsongen.
• Smörj in rörliga metalldelar på gungställningen.
• Kontrollera regelbundet gungsitsarna och kedjorna. Byt ut om skador upptäcks.
