BRUKSANVISNING 84-1297 Biltema

Denna manual innehåller viktig information om hur produkten används samt eventuella säkerhetsrisker. Användaren uppmanas att läsa manualen före användning. Vi reserverar oss för att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten. Spara manualen för framtida bruk.

ANVÄNDNINGSOMRÅDE

Detta leksaksfordon är avsedd för användning inomhus och utomhus av barn från 2 års ålder. Använd aldrig bilen på trafikerade platser. Maxvikt på barnet: 25 kg.

MÄRKNING

WARNING! Innehåller små och vassa delar. Ska monteras av en vuxen.

För inomhusbruk (gäller laddaren)

Dubbelisolerad (gäller laddaren)

WARNING!

Ej lämplig för barn under 2 år på grund av hög hastighet. Körning ska ske under tillsyn av vuxen. Använd alltid skyddsutrustning. Kör inte på trafikerad väg, nära trappor, i vatten eller på andra farliga platser.

TEKNISKA DATA

Batterityp:....1 st laddningsbart bly/syrabatteri, 6 V/1,3 Ah

Hastighet: .....2,5 km/h

Ingång laddare:....100–240 V AC, 50 Hz

Utgång laddare:....7,5 V DC, 350 mA

Laddningstid:....8-10 timmar

Åktid: 30 minuter

Rekommenderad ålder: .....2 år och uppåt

Max belastning:....25 kg

Antal passagerare:....1

Mått: 66 x 30,50 x 37,5 cm

(EU) 2019/1782 KRAV PÅ EKODESIGN FÖR EXTERNA NÄTAGGREGAT

OFFENTLIGGJORD INFORMATION VÄRDE OCH PRECISION ENHET
Tillverkarens namn, varumärke, organisationsnummer och adress.	Biltema AB Garnisonsgatan 26, 2 TR SE-254 66 Helsingborg BNS Org. nr.: 556672-2822
Modellbeteckning IVP0750-0350WG
Ingående spänning 100~210 V
Ingående frekvens 50-60 Hz
Utgående spänning	7.5	V
Utgående ström	0.35	A
Utgående effekt	2,7	W
Genomsnittlig verkningsgrad i aktivt läge	73,18	%
Verkningsgrad vid låg last (10 %)	-	%
Elförbrukning vid noll-last	0.1	W

SÄKERHETSFÖRESKRIFTER

Allmänna

• Fordonet ska användas med försiktighet för att undvika skador på föraren eller tredje part.
• Kör enbart på plana ytor som trottoarer, garage-uppfarter eller lekplatser. Använd aldrig bilen på trafikerade platser och kör aldrig på gatan.
• Kör aldrig i närheten av swimmingpooler eller andra områden med vatten.
• Fordonet är endast avsett att användas på jämna, hårda och torra underlag. Kör inte på grusvägar, i sand eller på ojämn eller blöt mark.
• Kör aldrig i mörker eller på svagt upplysta områden.
• Rengör fordonet genom att torka det med en lätt fuktad trasa. Sänk aldrig ner bilen i vatten eller spruta på den med vatten från en vattenslang.
• Överskrid inte maxbelastningen på 25 kg. Låt aldrig fler än 1 barn åka på fordonet.
• Använd godkänd småbarnshjälm.
• Barn under 2 år får inte använda detta fordon p.g.a. hög hastighet.
• Barnet måste sitta ner på sätet innan gaspedalen trycks ner.
• All körning måste övervakas av en vuxen.
• Plastpåsar utgör kvävningsrisk för små barn. Plocka bort allt förpackningsmaterial efter uppackningen.
• Stanna alltid fordonet innan du byter riktning för att köra framåt eller bakåt.
• Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Batteri

• Använd endast originalbatterier och -laddare. Vid byte av batterier, kontakta Biltema.
• Låt inte batteriet ta slut helt innan det laddas.
• Kortslut inte batteriet.
• Se till att kabelfästena inte kortsluts.
• Se till att batteripolerna är korrekt monterade.
• Produkterna får inte modifieras eller byggas om. Det kan orsaka brand och skador.
• Blanda inte gamla och nya batterier eller batterier av olika typer.
• Ladda inte icke uppladdningsbara batterier.
• Batterierna får inte tas sönder, värmas upp eller kastas i eld.
• Se till att plastkomponenterna inte kommer i kontakt med värmekällor. När fordonet inte används, dra ut huvudkontakten mellan batterierna och motorerna under sätet.
• Ta bort batteriet från fordonet då fordonet inte ska användas under en längre tid.
• Skulle batterisyra komma ikontakt med huden eller ögonen, skölj med kallt vatten under minst 15 minuter.

Laddning

• Ladda batteriet på en torr och välventilerad plats.
• Täck inte över batteriet under laddning. Risk för överhettning.
• Laddning av batterierna ska göras av en vuxen.
• Laddaren är ingen leksak. Låt aldrig barn leka med laddaren eller ladda batteriet.
• Koppla bort laddaren från nätet innan den kopplas från batteriet.

INGÅENDE DELAR

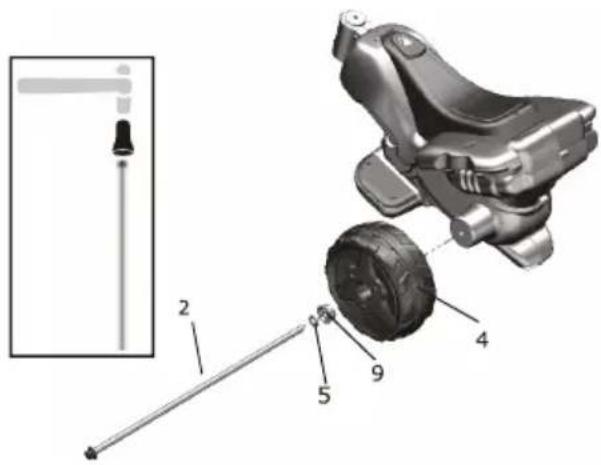

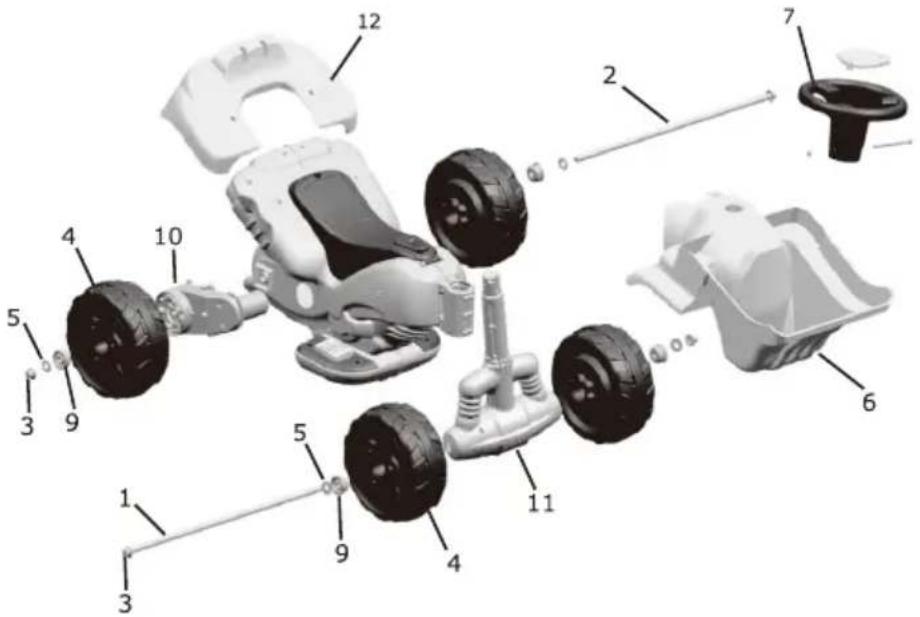

1. Montera skyddskåpan (3) på den bakre hjulaxeln (2) med hjälp av hylsa (8) och en hammare (medföljer ej).

2. Trä på bricka (5), navskydd (9) och hjul (4) på axeln.

3. Trä den bakre hjulaxeln genom hålet i karossen.

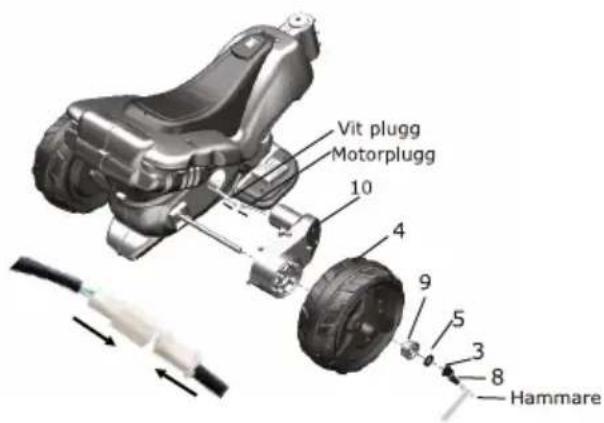

1. Anslut kontakten från växellådan till den vita kontakten på karossen.
2. Trä på växellåda (10), hjul (4), navskydd (9) och bricka (5) på den bakre hjulaxeln.
3. Montera skyddskåpan (3) på den bakre hjulaxeln med hjälp av hylsa (8) och en hammare (medföljer ej).

Använd 1-2 brickor för att vid behov justera avständet.

Steg 3

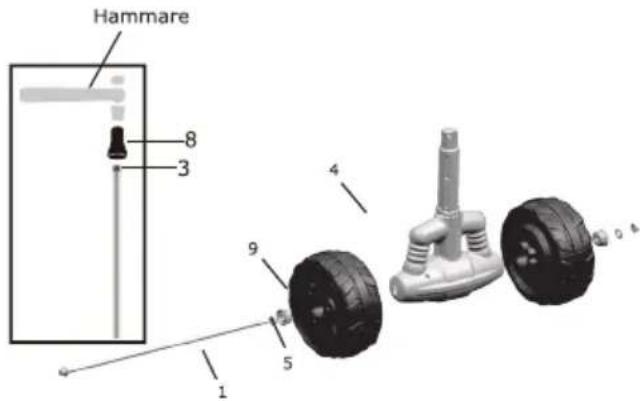

1. Montera skyddskåpan (3) på den främre hjulaxeln (2) med hjälp av hylsa (8) och en hammare (medföljer ej).
2. Trä på bricka (5), navskydd (9) och hjul (4) på axeln.
3. Trä den främre hjulaxeln genom hålet i framgaffeln.
4. Montera skyddskåpan (3) på den bakre hjulaxeln med hjälp av hylsa (8) och en hammare (medföljer ej).

Använd 1-2 brickor för att vid behov justera avståndet.

Steg 4

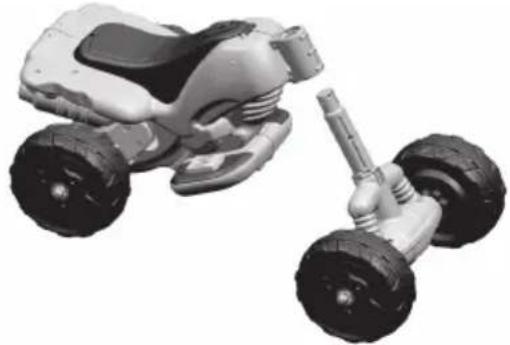

1. Montera framgaffeln i hålet den främre karossen.

1. Sätt ihop den främre och bakre karossen och använd 2 skruvar (15).

Steg 6

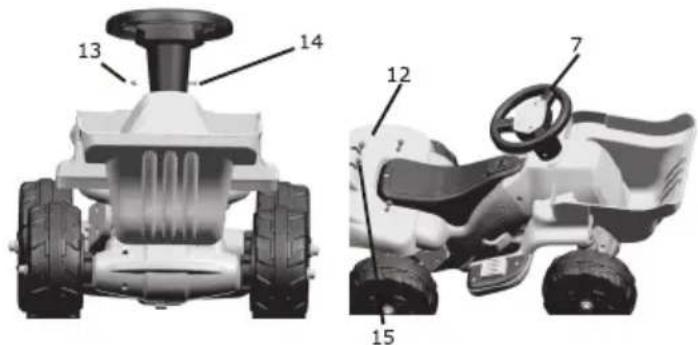

1. Sätt ratten (7) på framgaffeln och fäst med skruv (14) och mutter (13).

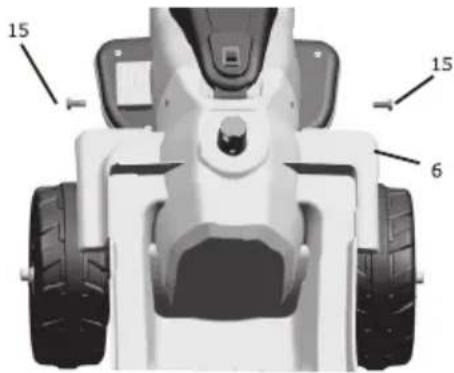

2. Montera den bakre stötfångaren (12) på den bakre karossdelen med 4 st. skruvar (15).

BYTA BATTERI

Batteriet är placerat under sätet. Lossa de fyra skruvarna som håller batterilocket och ta bort det. Lossa kontakterna och ersätt det gamla batteriet med ett nytt. Anslut kontakterna, röd till röd och svart till svart, och montera batterilocket.

SÄKRING

Säkringen är placerad under sätet. Lossa skruvarna bak på sitsen och dra ur de två kontakterna. Byt den trasiga säkringen mot en ny och anslut de två kontakterna. Tänk på följande för att undvika att säkringen löser ut.

• Maximal belastning är 25 kg.
- Bind ingenting som ska dras efter bilen.
- Utsätt inte bilen för vatten eller annan vätska, kan orsaka kortslutning.
- Ingen del på bilen får modifieras
- Använd aldrig en annan typ av säkring.

LADDA BATTERIET

• Ladda batteriet på en torr och välventilerad plats.
• Kontrollera att batteriet är helt och helt utan skador eller läckage innan laddning påbörjas. Vid eventuella skador måste batteriet bytas ut.
• Ställ strömbrytaren på "OFF".
• Anslutningen för laddaren är placerad nära sätet.

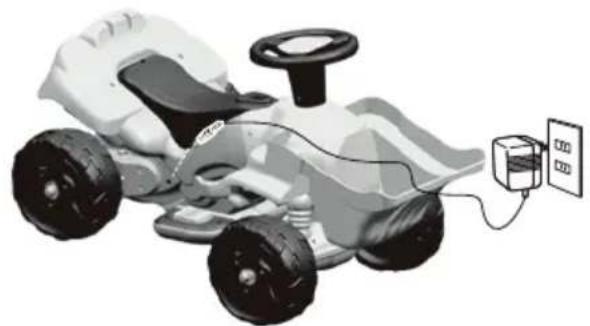

• Koppla in laddaren i batteriuttaget och anslut laddaren till nätet.
• Ladda batteriet 16 timmar innan första användningen och 8-10 timmar efter användning. Ladda aldrig batteriet i mer än 24 timmar för att undvika att laddaren överhettas.
• Laddaren blir varm under pågående laddning. Skulle den bli väldigt het måste laddningen avbrytas och laddaren kopplas ur från uttaget. Kontrollera både batteri och laddare.
• Använd enbart laddaren i torra utrymmen.
• Kablar och anslutningar till laddaren samt batteriet måste kontrolleras regelbundet. Upptäcks en skada får varken batteri eller laddare användas innan skadan är åtgärdad.
• Ladda batteriet innan förvaring och underhållsladda det var 3:e månad för att förlänga batteriets livstid.
• När batteriet är fulladdat ska laddaren kopplas bort. Förvara laddaren på en torr och kall plats.
• Ta bort batteriet från fordonet då fordonet inte ska användas under en längre tid.

Se till att batteriet är fulladdat och att kontakten mellan motor och batteri är korrekt ansluten.

Anslut batteriet

Lossa skruvarna bak på sitsen och anslut den långa vita kontakten till motorn och den röda kontakten säkringen. Skruva fast sitsen igen.

Kör framåt

Tryck riktningsreglaget till läge "F" och tryck på gaspedalen. Nu kör bilen framåt.

OBS! Byt aldrig riktning när bilen är i rörelse!

Backa

Sätt riktningsreglaget i läge "B" och tryck på gaspedalen.

OBS! Byt aldrig riktning när bilen är i rörelse!

UNDERHÅLL

• Kontrollera regelbundet att alla skruvar och mutt-rar är ordentligt åtdragna.
• Förvara den elektriska leksaksbilen inomhus, helt avstängd.
• Använd inte fordonet utomhus vid då det är vått ute eller vid regn eller snö.
• Använd inte fordonet i sand, lös lera eller grus.

RENGÖRING

Rengör fordonet genom att torka det med en lätt fuktad trasa. Använd aldrig någon form av kemikalier. Sänk aldrig ner bilen i vatten eller spruta på den med vatten från en vattenslang.

FELSÖKNING

FEL ÅTGÄRD
Bilen rör sig inte	Se till att laddaren är bortkopplad. Bilen fungerar inte om laddaren med laddaren ansluten.
	Kontrollera att batteriets kablar är rätt kopplade
	Ladda batteriet
	Kontrollera säkringarna och byt vid behov
	Kontrollera att omkopplaren är i läge ON.
	Kontrollera så att fotpedalen inte har fastnat utan går att trycka ner
	Kontrollera att hjulen inte är blockerade.
Bilen kör långsamt Ladda batteriet 8-10 timmar.
Batteriet laddas inte Batteriet eller laddaren är skadade. Byt ut dem.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

Produkten innehåller ett uppladdningsbart ej spillbart förseglat bly/syrabatteri. Detta måste återvinnas eller bortskaffas på ett miljövänligt sätt
