BRUKSANVISNING 84-1361 Biltema

Detta leksaksfordon är avsett för användning utomhus av barn från 3 års ålder. Använd aldrig tramptraktorn på trafi kerade platser. Maxvikt på barnet: 50 kg.

WARNING!

Ej lämplig för barn under 3 år. Innehåller smådelar. Körning ska ske under tillsyn av vuxen. Kör inte på trafi kerad väg, nära trappor, i vatten eller på andra farliga platser.

MÄRKNING

Manual medföljer och ska läsas innan användning och sparas för framtida bruk.

WARNING! Innehåller smådelar. Ska monteras av en vuxen.

TEKNISKA DATA

Rekommenderad ålder: . . . . . .3 år och uppåt

Max belastning: 50 kg

Antal passagerare:....1

Mått: 142 x 51 x 51 cm

Justerbart säte:....6 lägen

Godkänd enligt: EN 71-1, EN 71-2, EN 71-3

SÄKERHETSFÖRESKRIFTER

Allmänna

• Fordonet ska användas med försiktighet för att undvika skador på föraren eller tredje part.
• Tramptraktorn ska monteras av en vuxen.
• Kör enbart på plana ytor som trottoarer, garage-uppfarter eller lekplatser.
• Använd aldrig tramptraktorn på trafi kerade platser och kör aldrig på gatan.
• Använd godkänd småbarnshjälm.
• Kör aldrig i närheten av swimmingpooler eller andra områden med vatten.
• Fordonet är endast avsett att användas på jämna, hårda och torra underlag. Kör inte på grusvägar, i sand eller på ojämn eller blöt mark.
• Kör aldrig i mörker eller på svagt upplysta områden.
• Rengör fordonet med en lätt fuktad trasa. Torka torrt med en ren, torr trasa. Använd inte starka rengöringsmedel. Sänk aldrig ner tramptraktorn i vatten eller spruta på den med vatten från en vattenslang.
• Överskrid inte maxbelastningen på 50 kg. Låt aldrig fl er än 1 barn åka på fordonet.
• All körning måste övervakas av en vuxen.
• Plastpåsar utgör kvävningsrisk för små barn. Plocka bort allt förpackningsmaterial efter upp-packningen.
• Utsätt inte produkten för hetta eller öppen låga
• Kontrollera regelbundet att rörliga delar och kopplingar inte är skade. Använd aldrig produkten om skador upptäcks.
• Övervaka så att barnet aldrig rör vid rörliga delar med fi ngrar och armar. Lär dem att det är farligt.
• Skydda produkten från vatten, regn och snö.
• Utsätt inte produkten för direkt solljus.
• Använd endast av tillverkaren rekommenderade tillbehör och reservdelar.

DELAR

NR.	DEL		ANTAL	NR.	DEL		ANTAL
1.		Kåpa 1 st. 12.				Centrumkåpa till bakhjul	2 st.
2.		Hjulupp-hängning	1 st. 13.			Ratt 1 st.
3.		Framaxel	1 st	14.		Rattfäste	1 st.
4.		Främre navkapsel/släpvagns-navkapsel	4 st. 15.			Säte 1 st.
5.		Framhjul/släpvagnshjul	4 st. 16.			Säteshållare 1 st.
6.		Inre centrum-kåpa till framhjul och släpvagnshjul	4 st.	17.		Släpvagnsaxel	1 st.
7.		Centrumkåpa till framhjul och släp-vagnshjul	4 st. 18.			Plaströr	2 st.
8.		Bakhjul	2 st. 19.			Släpvagns underrede	1 st.
9.		Bakaxel	1 st.	20.		Dumperflak	1 st.
10.		Bakre navkapsel	2 st. 21.			Kopplings-sprint	1 st.
11.		Inre centrum-kåpa till bakhjul	2 st.

MONTERING

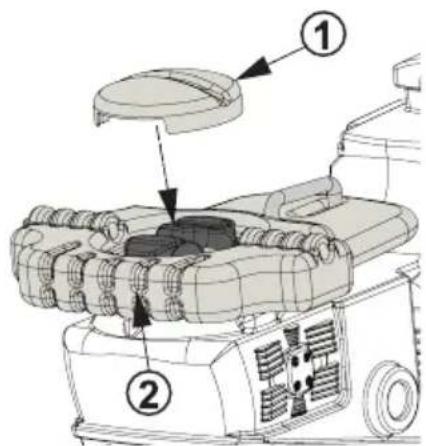

1. Montera kåpa.

Vänd tramptraktorn uppochned. Placera kåpan (1) på hjulupphängningen (2). Vrid på plats så att kåpans spår linjerar med hjulupphängningens spår.

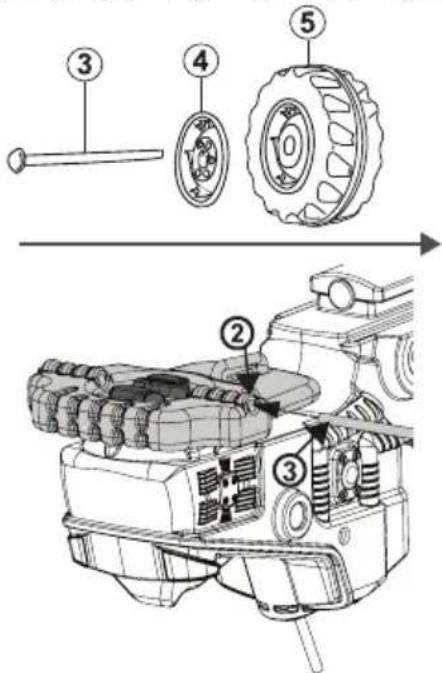

2. Montera höger framhjul

För in framaxeln (3) genom navkapseln (4) och framhjulet (5). För sedan in framaxeln genom hålet på hjulupphängningens (2) högra sida.

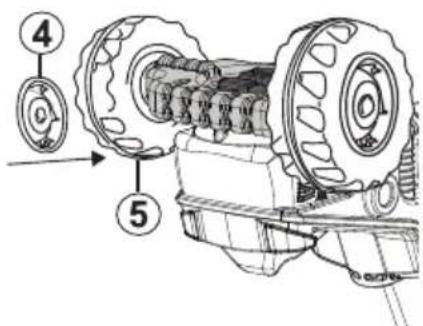

3. Montera vänster framhjul

Placera framhjulet (5) på framaxeln (3). Placera sedan navkapseln (4) på framhjulet.

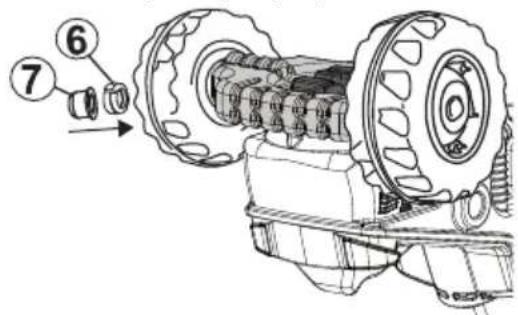

4. Montera centrumkåpor på vänster framhjul

Montera Inre (6) och yttre (7) centrumkåpa på vänster framhjul. Tryck på plats med handen.

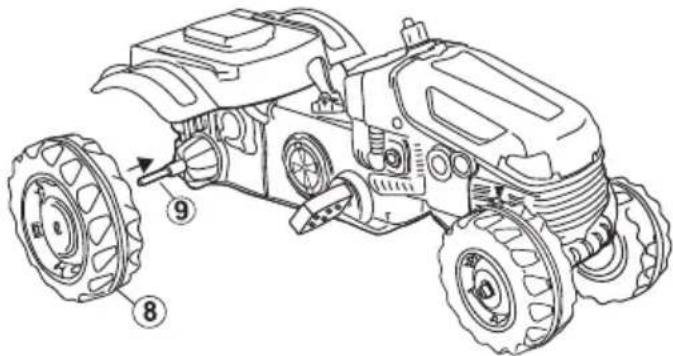

5. Montera höger bakhjul

Vänd tramptraktorn till upprätt läge. Placera sedan höger bakhjul (8) på bakaxeln (9).

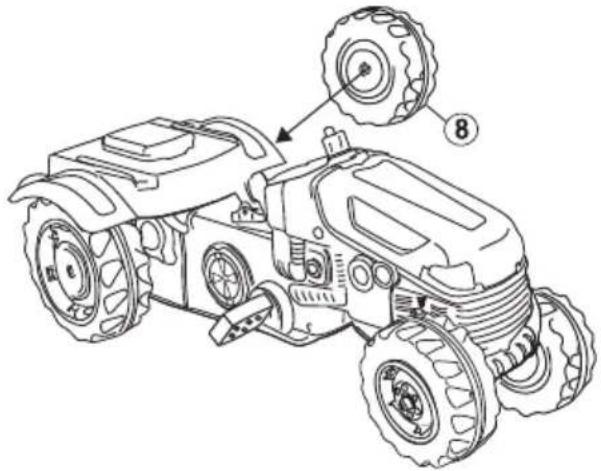

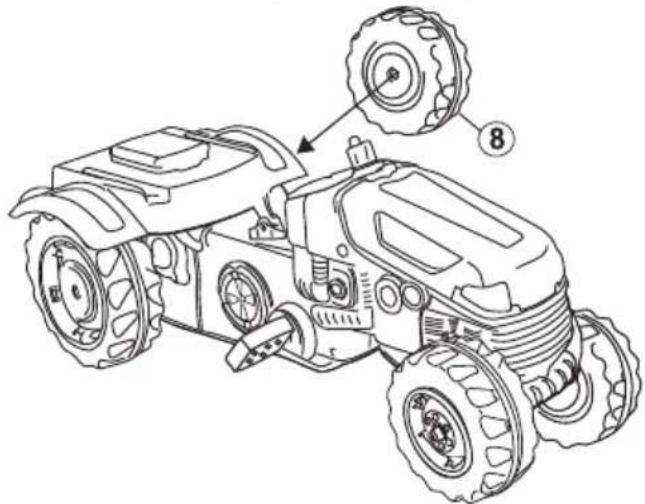

6. Montera vänster bakhjul

Placera vänster bakhjul (8) på bakaxeln (9).

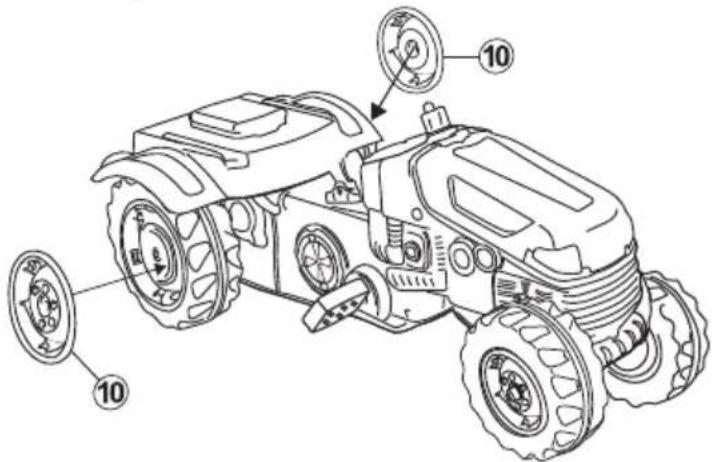

Placera navkapslar (10) på höger och vänster bakhjul.

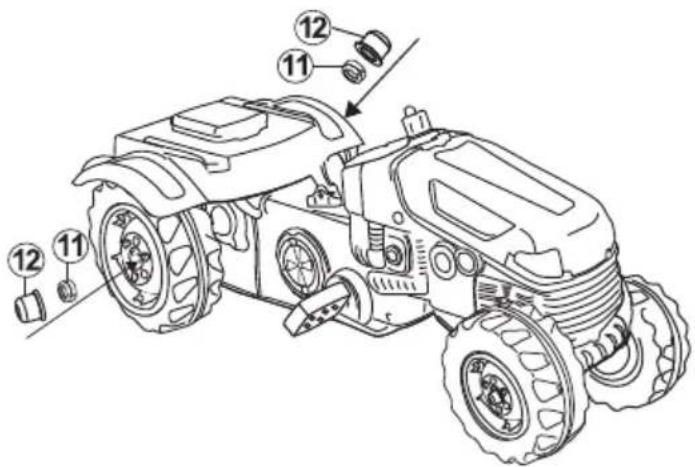

Montera Inre (11) och yttre (12) centrumkåpa på vänster och höger bakhjul. Tryck på plats med handen.

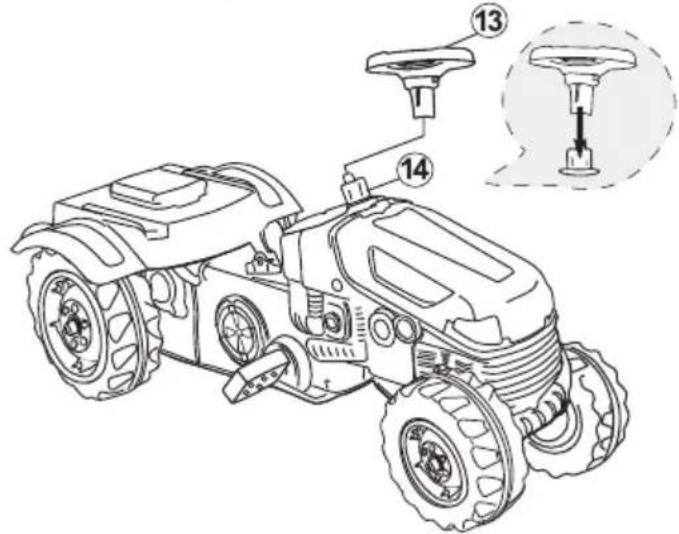

Passa in rattens (13) skåror mot rattfästets (14) spår. Tryck på plats tills den går i lås.

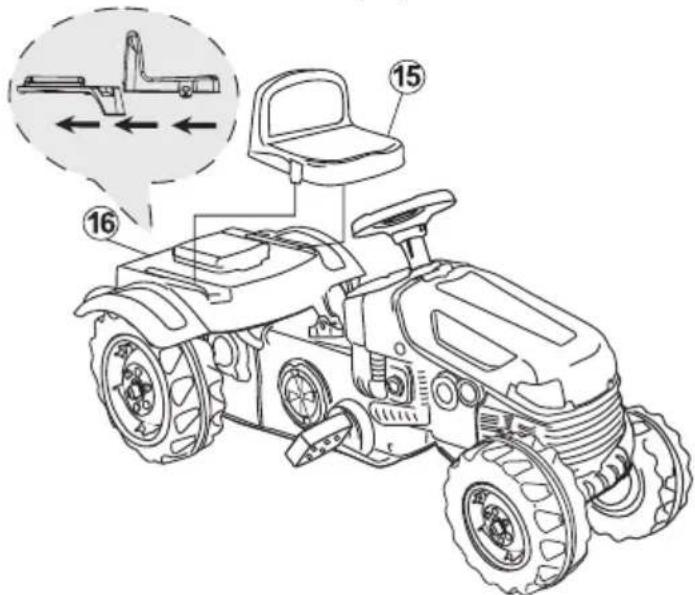

Tryck in fl ikarna på båda sidorna av sätet (15) och för in det i säteshållarens (16) skåror. Dra bakåt tills sätet sitter på plats.

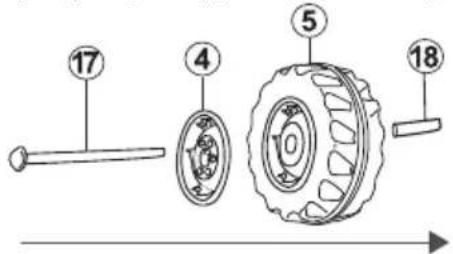

11. Montera höger släpvagnshjul

För in släpvagnsaxeln (17) genom navkapseln (4), släpvagnshjulet (5) och plaströret (18).

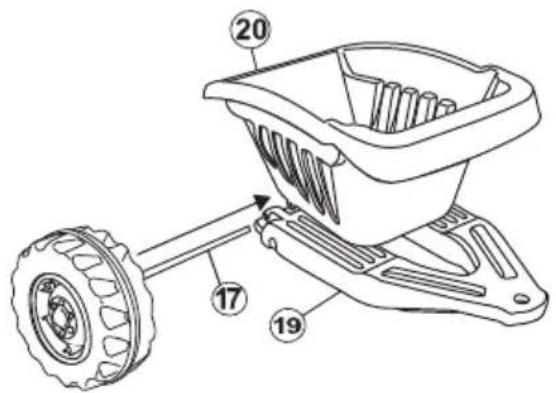

För in släpvagnsaxeln (17) genom hålet på släpvagnsunderredets (19) högra sida. För sedan släpvagnsaxeln (17) genom hålen på dumperfl a- ket (20) och ut genom hålet på släpvagnsunder- redets vänstra sida.

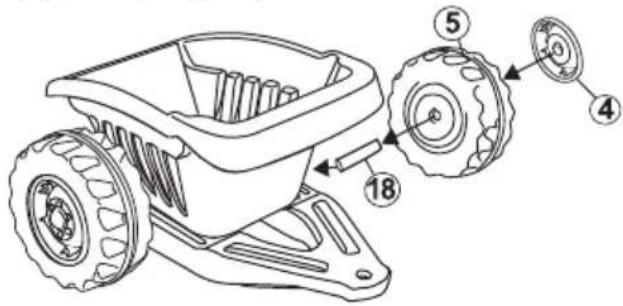

13. Montera vänster släpvagnshjul

Placera plaströret (18) och släpvagnshjulet (5) på släpvagnsaxeln (17). Placera sedan navkapseln (4) på släpvagnshjulet.

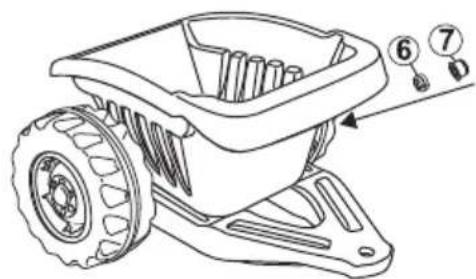

14. Montera centrumkåpor på vänster släpvagnshjul

Montera Inre (6) och yttre (7) centrumkåpa på vänster släpvagnshjul. Tryck på plats med handen.

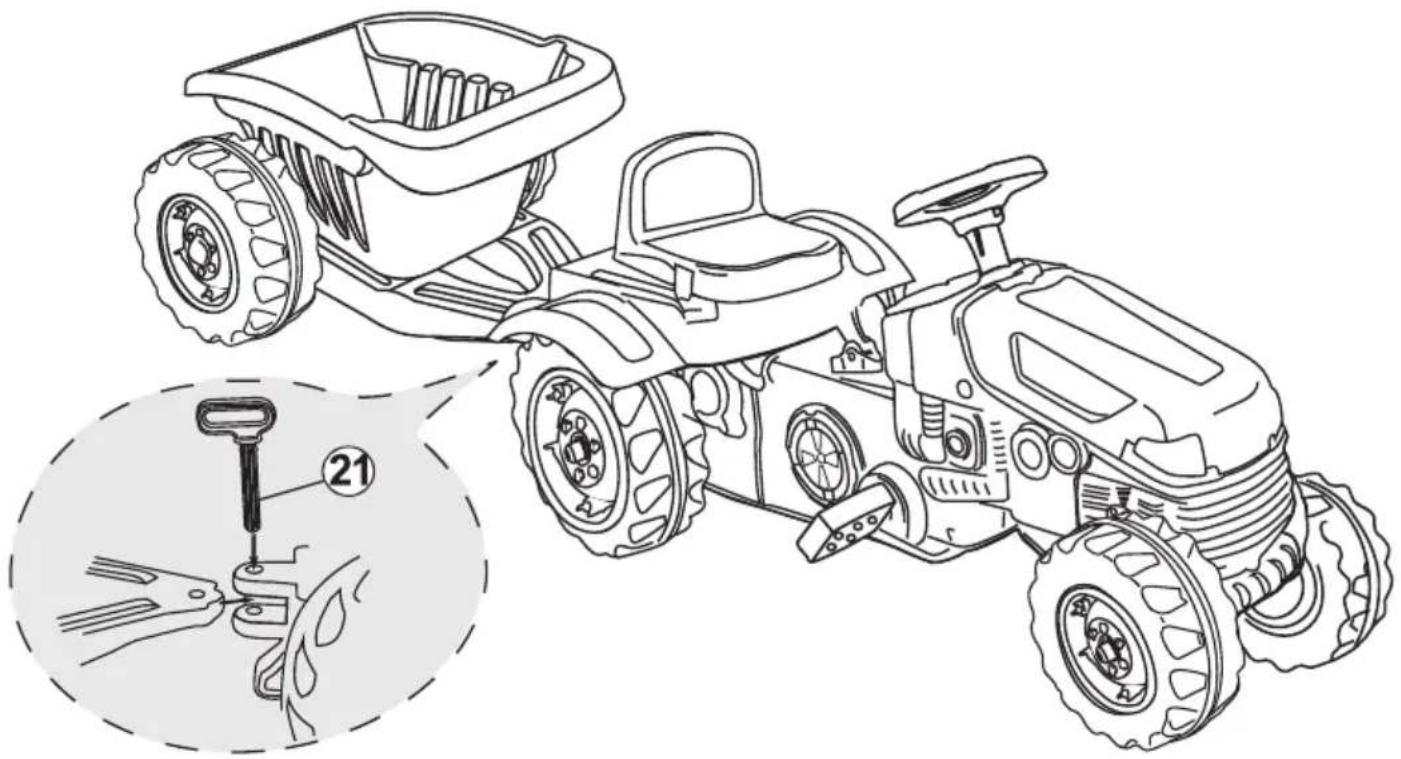

1. Koppla ihop traktor och släp

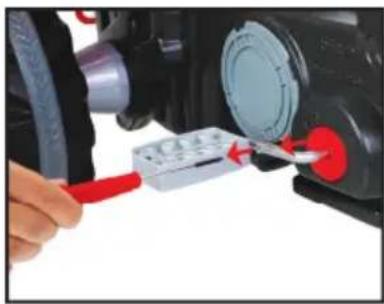

Lossa kopplingssprinten (21) från traktorn. Passa in släpet på dragkroken och sätt tillbaka kopplings-sprinten (21).

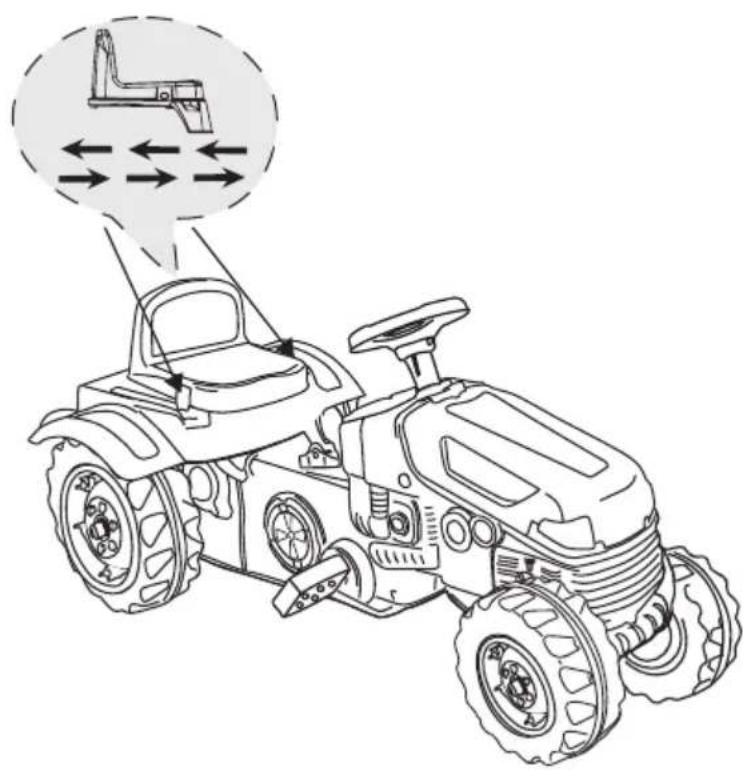

Tryck in de två fl ikarna som fi nns på sidorna av sätet. Dra sätet framåt eller bakåt till önskat läge. Det fi nns sex olika lägen att välja mellan. Välj det som passar utifrån din längd.

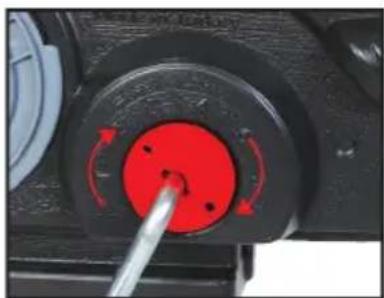

- Lossa skruvarna på spännhöljet med en skruvmejsel enligt bilden.

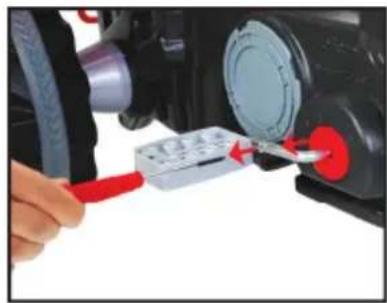

- Justera kedjans spänning genom att fl ytta spännarna, till önskat läge, på höger och vänster sida samtidigt i samma riktning (se bild).

- Rengör fordonet med en lätt fuktad trasa. Torka torrt med en ren, torr trasa. Använd inte starka rengöringsmedel. Sänk aldrig ner tramptraktorn i vatten eller spruta på den med vatten från en vattenslang.
