BRUKSANVISNING 84-0052 Biltema

Denna manual innehåller viktig information om hur produkten används samt eventuella säkerhetsrisker. Användaren uppmanas att läsa manualen före användning. Vi reserverar oss för att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten. Spara manualen för framtida bruk.

GENERELLA SÄKERHETSINSTRUKTIONER

• Läs noga igenom bruksanvisningen innan produkten används. Spara bruksanvisning inklusive garantibrev, kvitto samt, om möjligt, originalförpackningen.
• Dammsugaren är framtagen endast för privat bruk. Använd den inte utomhus.
• Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.
• Håll dammsugaren ifrån värmekällor, direkt solljus, fukt (sänk aldrig ner produkten i någon form av vätska) och vassa kanter.
• Lämna aldrig dammsugaren utan uppsikt när den är igång.
• Dra ut stickkontakten från vägguttaget då produkten inte laddas.
• Kontrollera regelbundet att dammsugare och laddare inte är skadade. Använd aldrig dammsugaren om skador upptäckts.
• Reparation får endast utföras av kvalificerad servicetekniker. Byt alltid ut en trasig sladd mot en sladd av samma typ.
• Använd alltid originalreservdelar
• Använd endast medföljande batteriladdare.
• Laddaren får endast användas i jordade uttag.
• Täck inte över dammsugaren under laddning. Risk för överhettning.

• Laddaren är avsedd för inomhusbruk i normal rumstemperatur.

• Ladda dammsugaren på en välventilerad plats.

• Lossa aldrig batteriet medan laddningssladden sitter i.
• Bär aldrig laddaren i sladden.
• Stickkontakten måste dras ut från vägguttaget innan rengöring och underhåll.
• Ta inte i laddaren eller dammsugaren med våta händer.
• Dammsugaren och laddningsadaptern får inte sänkas ned i vatten.
• Läs instruktionerna innan laddning påbörjas.

SPECIELLA SÄKERHETSINSTRUKTIONER

• Sug ej upp vätskor!
• Sug ej upp het aska eller vassa föremål!
• Dammsugaren är INTE avsedd för att suga upp fint damm från t ex. gips, betong eller aska. Detta fina damm kan skada motorn och eventuella skador täcks inte av garantin.
• Använd ej dammsugaren i utrymmen med hög luftfuktighet!
• Dammsug aldrig utan filter i dammsugaren!
• Dammsug aldrig hår, kläder eller någon del av kroppen!
• Håll dammsugaren ifrån värmekällor som element, ugnar etc.!

TEKNISKA DATA

Spänning: 220-240 V \~ 50/60 Hz

Effekt: 120 W

Bullernivå: 70 dB

Luftflöde: 1,0 m ^3 /min

Påslös dammuppsamlare: 0,8 l

Filter: ..... Tvättbart HEPA-filter

Vikt: 2,4 kg

Höjd: 108 cm

Batterikapacitet: 22.2V, 2200mAh

Batterityp: ..... Litiumjon

Laddningstid: 5 h

Drifttid: Upp till 35 min 35 min (Standardläge) 20 min (Hög hastighet)

Mått: 25,5 x 22,5 x 117 cm

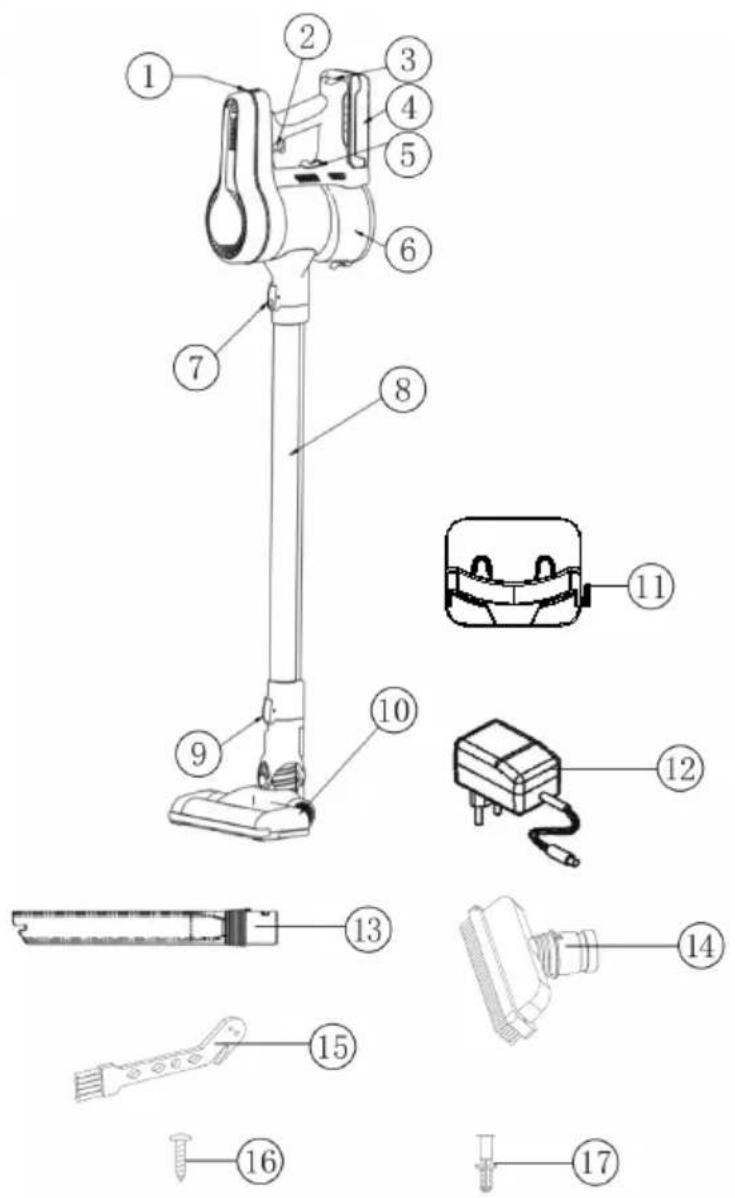

DELAR

1 Hastighetsreglage

2 Strömbrytare

3 Knapp för att lossa batteriet

4 Batteri

5 Knapp för att lossa uppsamlaren

6 Uppsamlare

7 Knapp för att lossa röret

8 Rör

9 Knapp för att lossa munstycket

10 Golvmunstycke

11 Väggfäste

12 Laddningsadapter

13 Fogmunstycke

14 Borstmunstycke

15 Rengöringsborste

16 2 x Skruv 4x30 mm

17 2 x Plugg 6x30 mm

(EU) 2019/1782 KRAV PÅ EKODESIGN FÖR EXTERNA NÄTAGGREGAT

Offentliggjord information Värde och precision Enhet
Tillverkarens namn, varumärke, organisationsnummer och adress.	Biltema Sweden AB Garnisonsgatan 26, 2 TR SE-254 66 Helsingborg BTS Org nr: 556297-3320
Modellbeteckning CZH013265050EUWH
Ingående spänning 100~240 V
Ingående frekvens 50/60 Hz
Utgående spänning 26.5	V
Utgående ström	0.5	A
Utgående effekt	13.25	W
Genomsnittlig verkningsgrad i aktivt läge	85,28	%
Verkningsgrad vid låg last (10 %)	77,45	%
Elförbrukning vid noll-last	0.093	W

MONTERING

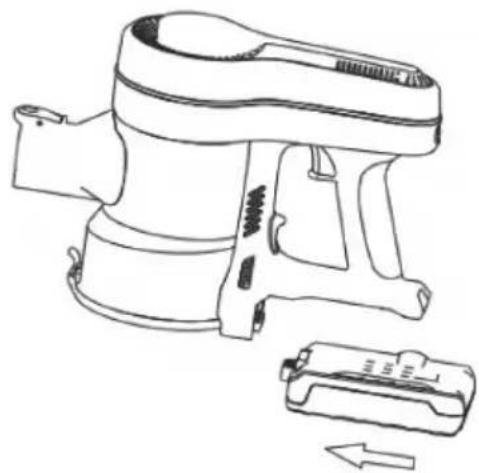

1. Anslut batteriet till uppsamlaren. Montera enligt bild.

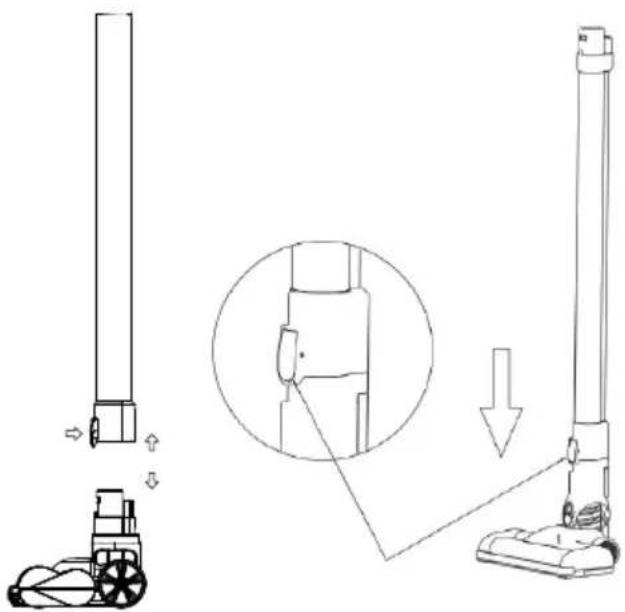

1. Montera röret på golvmunstycket. Tryck tills du hör att det klickar.

1. Montera röret på dammsugaren. Tryck tills du hör att det klickar.

1. Slå på strömbrytaren för att dammsuga.

Strömbrytare

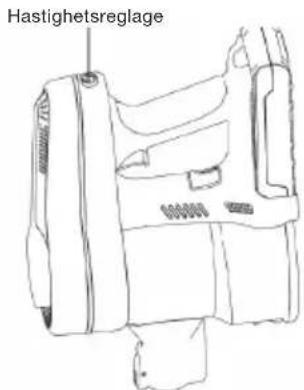

1. Välj sugeffekt beroende på vad du ska dammsuga. Låg effekt för ömtåliga material som långluggade mattor. Hög effekt för kortluggade mattor och golv. Låg effekt är standardläge som är förvalt varje gång dammsugaren slås på.

Hastighetsreglage

Under dammsugningen visar indikatorn vilket läge dammsugaren står i.

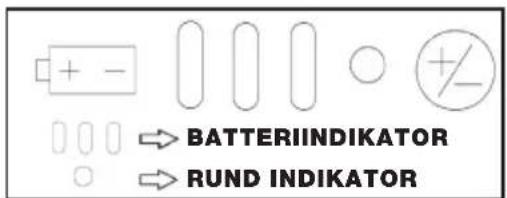

BATTERIINDIKATOR RUND INDIKATOR

1. Blått sken = På/Låg effekt
2. Rosa sken = Hög effekt
3. Rött sken = Stopp i munstycket

Plus-/minus-symbolen på indikatorn är samma symbol som på hastighetsreglaget och visar att det är med hastighetsreglaget du väljer mellan låg effekt och hög effekt.

MUNSTYCKEN

Golvmunstycke: För golv och mattor.

Fogmunstycke: För trånga utrymmen och hörn.

Borstmunstycke: För soffor, möbler m.m.

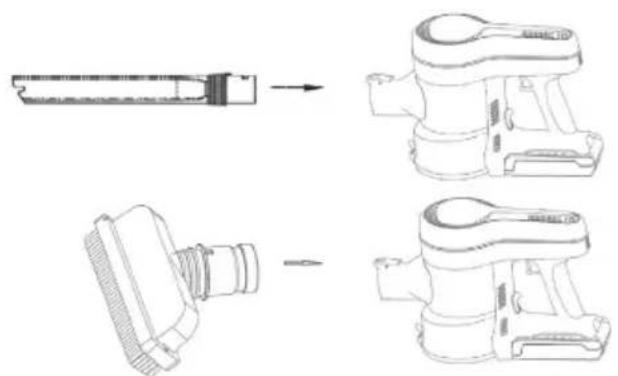

ANVÄNDA DAMMSUGAREN SOM HANDDAMMSUGARE

1. Lossa röret.
2. Välj munstycke.
3. Tryck på plats tills du hör att det klickar.

Luta aldrig skaftdammsugaren mot ett bord eller en vägg. Den riskerar då att åka i golvet och bli skadad. Använd väggfästet eller lägg den plant på golvet.

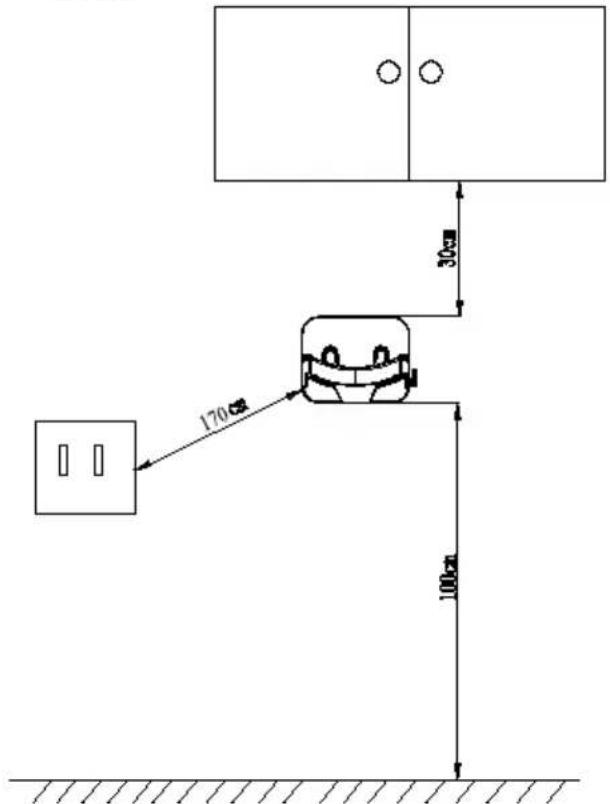

170 cm 30 cm 100 cm

1. Mät upp 100 cm från golvet. Markera med en penna.
2. Håll väggfästets nederkant vid markeringen. Markera väggfästets skruvhål med en penna.
3. Mät från väggfästets överkant så att inget skåp eller hylla är placerat närmare än 30 cm över väggfästet.
4. Mät upp så att du inte placerar väggfästet längre bort än 170 cm från ett vägguttag för att kunna ladda skaftdammsugaren när den sitter i väggfästet.
5. Borra hål för väggfästet vid dina markeringar. Är väggen av hårt material borrar du med en 6 mm borr. Är väggen av mjukt byggmaterial borrar du med en 5 mm borr. Pluggen håller då bättre.

4*30mm 6*30mm

1. Placera medföljande 6x30 mm pluggar i hålen.
2. Skruva fast väggfästet med medföljande 4x30 mm skruvar.

LADDNING

När indikatorns lampor blinkar blått är det dags för laddning.

1. Anslut laddningssladden till dammsugaren.
2. Anslut laddningsadaptern till vägguttaget.

Under laddningen rullar indikatorns tre blå lampor. När laddningen är klar lyser de med fast sken.

UNDERHÅLL

Varning! Dammsugaren är påslös. Dammet samlas upp i uppsamlaren. Rengör behållaren med en fuktig trasa vid behov. Låt den torka innan den placeras tillbaka i dammsugaren.

TÖMNING

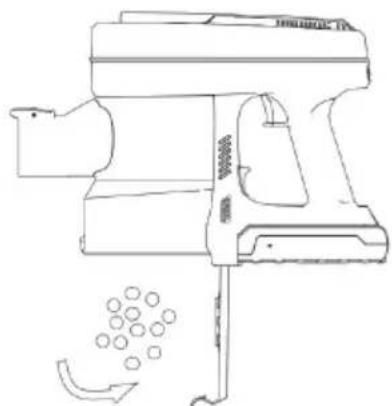

1. Töm dammsugaren genom att öppna luckan under uppsamlaren.

• Lossa alltid batteriet innan rengöring.

• Dammsugaren och laddningsadaptern får inte sänkas ned i vatten.

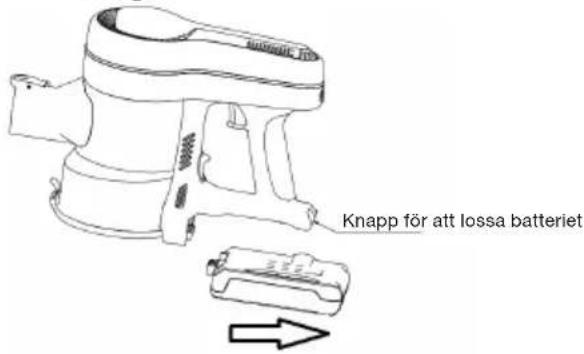

• Lossa batteriet genom att trycka på knappen för att lossa batteriet. Dra samtidigt batteriet i pilens riktning.

Knapp för att lossa batteriet

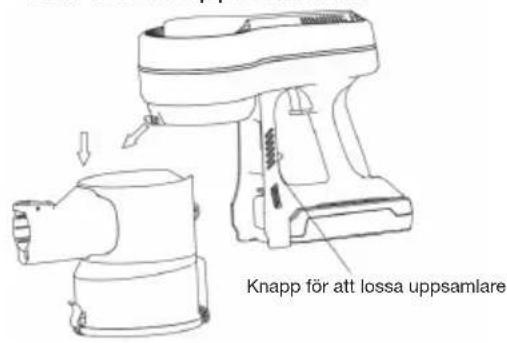

1. Lossa uppsamlaren genom att trycka på knappen som lossar uppsamlaren.

Knapp för att lossa uppsamlare

1. Ta ur filtret.

1. Skölj filtret. OBS! Filtret får inte monteras tillbaka innan det är helt torrt!

1. Sätt tillbaka filtret i uppsamlaren och uppsammlaren i dammsugaren.

RENGÖR BORSTEN

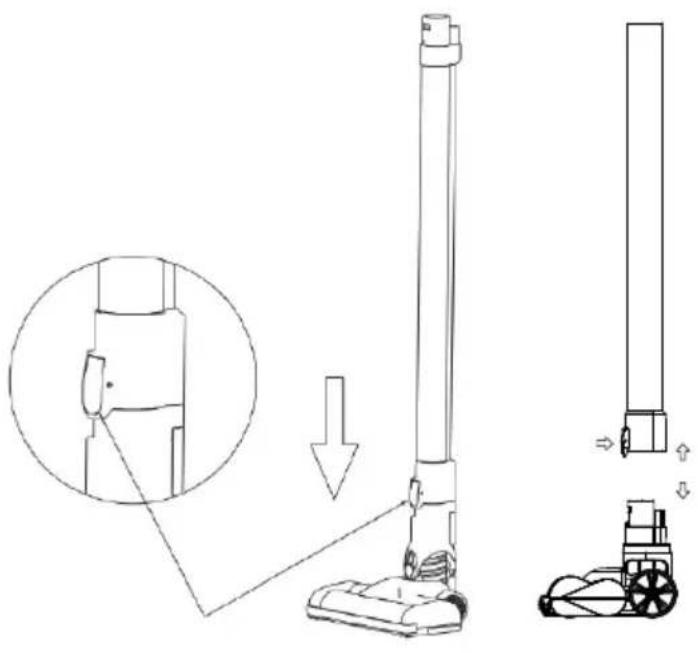

1. Lossa borsten från röret genom att trycka in knappen på röret och dra röret uppåt.

1. Lossa rullen från borsten genom att låsa upp spärren på undersidan av borsten.

1. Lyft bort låsningen och rullen.

1. Rengör rullen (se rengöring med borste).

2. Återmontera rullen på samma sätt som du tog bort den.

RENGÖRING MED BORSTE

1. Borsten är avsedd för att borsta rent uppsamlarens delar.
2. Kniven på borstens skaft är avsedd för att skära bort hårstrån från golvmunstyckets rulle.

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

FELSÖKNING
FEL ÅTGÄRD
Svag sugeffekt. 1. Töm	uppsamlaren.2. Rengör filtret.3. Undersök om uppsamlaren är korrekt monterad.
Golvmunstycket rullar inte och ger ifrån sig konstiga ljud.	1. Kontrollera om borsten (särskilt lagerdelen) är intrasslad av hår.2. Kontrollera att filtret är korrekt monterat.3. Lossa röret och prova att använda dammsugaren som handdammsugare. Har du fortfarande problem, kontakta Biltema för hjälp.
Batteriet håller inte laddningen.	1. Kontrollera att batteriet är fulladdat genom att kolla på dammsugarens batteriindikator. Tre blåa lampor ska då lysa.2. Kontrollera att laddningsadaptern och laddningssladden är korrekt anslutna.3. Om batteriindikatorn inte lyser vid laddning kontakta Biltema för hjälp.
