BRUKSANVISNING Vario Flexit

Hastighetsregulering

Intervallventilasjon

Pausefunksjon

Tekniske data

29 28 Ø100/725 152 206

100-240 V / 50-60 Hz

3,8 W

0,03 A

220 RPM

IP 44

0,35 Kg

Omgivelsestemperatur +1° - +45°C

				m^3/h
∅ Speed dB(A) 3m Pa	Max Min - Max
100 mm	24 Hours 17	33 -
	Silent	22	19	74	58 - 74
	Max	31	31	91	66 - 91

125 mm	24 Hours 17		40		-
	Silent	21	20	90	69 - 90
	Max 32	32	115	87 - 115

MAX Modus hastighetsregulering

Fläkten är konstruerad för ventilation av våtrum, men kan även användas i andra typer av rum där man vill ha ventilation. Fläkten har en rad funktioner som beskrivs i denna bruksanvisning. Läs bruksanvisningen noggrant och spara den för senare bruk.

Denna apparat får inte användas av små barn eller personer med nedsatt fysisk eller psykisk förmåga eller som inte har erfarenhet av eller känner till användningen av apparaten om de inte får undervisning eller är under tillsyn eller instrueras i användningen av apparaten av en ansvarig person. Se till att barn inte leker med apparaten.

Elinstallation ska utföras av auktoriserad installatör

Produkten får inte behandlas som hushållsavfall, utan den ska lämnas där man återvinner elektrisk och elektronisk utrustning.

Försäkran om överensstämmelse

Denna försäkran bekräftar att produkten uppfyller kraven i följande direktiv/standarder:

EN	55014-1:	2006
EN	55014-2:	1997
EN	60335-2-80:	2
EN	61000-3-2:	20
EN	61000-3-3:	20
EN	62233:	2008

Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar. Vi tar också förbehåll för eventuella tryckfel som kan uppstå.

Innehåll

Förpackningen består av:

• Fläkt – 1 st.
  • Fjärrkontroll – 1 st.
• Stos ∅100 mm - 1 st.
• Stos ∅125 mm - 1 st.
• Skruvsats – 1 st.
• Bruksanvisning – 1 st.

Funktioner

Silent-läge och Max-läge

Automatisk fuktstyrning

24 Hours-läge

Timer för eftergångstid

Timer för fördröjd start

Hastighetsreglering

Intervallventilation

Pausfunktion

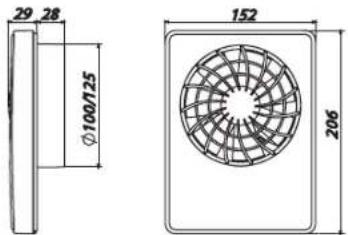

Tekniska data

29 28 Ø100/125 152 206

100-240 V / 50-60 Hz

3,8 W

0,03 A

220 RPM

IP 44

0,35 Kg

Omgivningstemperatur +1° - +45°C

S

				m^3/h
∅ Speed dB(A) 3m Pa		Max Min - Max
100 mm	24 Hours 17	33 -
	Silent 22	9	74	58 - 74
	Max	31	31	91	66 - 91

125 mm	24 Hours 17		40		-
	Silent	21 20	90	69	-90
	Max 32 32	115		87 - 115

Fläkten har fyra driftlägen:

STANDBY - Fläkten är av tills den mottar signal från fuktsensorn eller en extern brytare.

24 HOURS - Ventilation dygnet runt på minimal hastighet. När fuktighetsnivån ökar går fläkten över till Max-läget (som standard) eller till Silent-läget (ändrat av användare). Fläkten går till Silent-läge på signal från en extern brytare om denna är inkopplad.

SILENT - Tystgående driftläge med hastighetsreglering i tio steg. Kan aktiveras av en extern brytare eller fläktens fukt sensor.

MAX - Maxhastighet med tiostegsreglering. Aktiveras som standard av fläktens fuktsensor när luftfuktigheten ökar.

Montering

För att uppnå bästa möjliga resultat bör fläkten monteras så högt som möjligt på väggen. Fläkten är dubbelisolerad och behöver inte jord. Bör monteras så långt från friskluftsintaget som möjligt för att uppnå bästa möjliga luftgenomströmning i rummet. Den nya luften tillförs antingen direkt utifrån genom väggventil eller från intilliggande rum, t.ex. genom galler eller spalt i dörren.

Fläkten kan monteras både horisontellt och vertikalt. Fig. 1.

Fläkten har en integrerad strömbrytare. Fig. 2. (Brytaren har allpoligt brott, 2 mm kontaktavständ).

Fläkten är utformad för montering i rund kanal med dimensionen ∅ 100 mm och ∅ 125 mm. Völj medföljande stos efter behov. Fig. 3. Fläkten kan även monteras utan stos över öppningen om denna avviker från dessa dimensioner.

1. Elanslutning ska utföras av auktoriserad installatör i enlighet med kopplingsschema.

1. Skär ut ett hål i väggen som är lite större än stosens diameter.
2. Anpassa en väggenomföring/kanal mellan utvändig och invändig öppning. Genomföringen ska ha ett svagt fall mot ytterväggen så att eventuell kondens rinner ut.
3. Ta av frontlocket genom att vippa fronten över snäppfästena i botten eller toppen. Fig. 4.
4. Fläkten har tre utstansningar för kabelgenomföring. Skär ut den som passar installationen. Fig. 5.
5. Följ anvisningarna på nästa sida.

S

1 oplingsschema 1 – STANDBY-läge

Fläkten är i standby och går inte.

Om 24 Hours-läge aktiveras, går fläkten kontinuerligt på den lägsta hastigheten.

När fuktigheten stiger startar fläkten i MAX-läge (standardinställning) eller i SILENT-läge (ändrat av användaren). När fuktigheten har ventilerats ut går fläkten tillbaka till standby eller 24 Hours-läge.

2 oplingsschema 2 – SILENT-läge

Fläkten går kontinuerligt i SILENT-läge.

24 Hours-läge kan inte aktiveras.

När fuktigheten stiger startar fläkten i MAX-läge

(standardinställning) eller fortsätter i SILENT-läge (ändrat av användaren). När fuktigheten har ventilerats ut går fläkten tillbaka till SILENT-läge.

3 oplingsschema 3 – extern brytare kontakt är ansluten till extern brytare/ljusbrytare.

Fläkten är i standby och går inte.

Om 24 Hours-läge aktiveras, går fläkten kontinuerligt på den lägsta hastigheten.

Den externa brytaren aktiverar fläkten som startar i SILENTläge. När brytaren slås av går fläkten tillbaka till standby.

När fuktigheten stiger startar fläkten i MAX-läge (standardinställning) eller i SILENT-läge (ändrat av användaren). När fuktigheten har ventilerats ut går fläkten tillbaka till standby eller 24 Hours-läge.

S

4. pplingsschema 4 – pulsbrytare

4 - kontakt är ansluten till pulsbrytare som aktiveras när en dörr till rummet öppnas.

Fläkten är i standby och går inte.

Om 24 Hours-läge aktiveras, går fläkten kontinuerligt på den lägsta hastigheten.

Pulsbrytaren aktiverar fläkten som startar i SILENT-läge och går enligt timerinställd eftergångstid. När fuktigheten stiger startar fläkten i MAX-läge (standardinställning) eller i SILENT-läge (ändrat av användaren). När fuktigheten har ventilerats ut går fläkten tillbaka till standby eller 24 Hours-läge.

1 N ⊙ L ⊙ LT ⊙ N L

2 N L LT

Fläkten är fabriksinställd och färdig att användas och kräver inga extra inställningar.

Om justeringar behövs görs dessa på fläktens kontrollpanel eller på medföljande fjärrkontroll.

Fjärrkontrollens räckvidd är 3 meter. Rät vinkel mot fläkten ger bäst signaler. Mottagen signal bekräftas med en ljudsignal. Om signal uteblir går du närmare och försöker igen.

SILENT-lägets hastighetsreglering

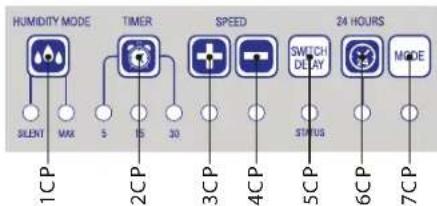

Tryck på brytaren "3CP" och "4CP" på fläktens kontrollpanel eller brytaren "4RC" på fjärrkontrollen.

För att se inställd hastighet trycker du en gång på brytaren "3CP", "4CP" eller "4RC".

MAX-lägets hastighetsreglering

Tryck på och håll in brytaren "7CP" och tryck på "3CP" och "4CP" på fläktens kontrollpanel eller "5RC" på fjärrkontrollen. För att se inställd hastighet trycker du på och håller in "7CP" och trycker en gång på "3CP" eller "4CP" samtidigt. Tryck på "5RC" för att se inställd hastighet med fjärrkontrollen.

Val av läge för fuktventilation

Standard är frånluítsläget MAX-läget. Ändring av läge mellan SILENT och MAX kan göras genom att trycka in brytaren "1CP" på kontrollpanelen eller på fjärrkontrollens brytare "2RC" (SILENT) och "3RC" (MAX). MAX-läge ger bäst frånluft. SILENT-läge ger lägst ljud. Tryck en gång på brytaren "1CP" för att se inställt läge.

S


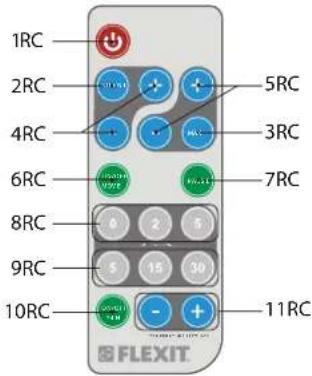

1RC 2RC 4RC 6RC 8RC 9RC 10RC 5RC 3RC 7RC 11RC FLEXIT

SILENT MAX

S

Justering av timer för fuktventilation

När fukt har ventilerats ut och nivån är stabiliserad fortsätter fläkten att gå enligt timerns inställning innan den går tillbaka till föregående läge.

Stabilisering av luftfuktighet är definierad som en fuktändring på högst 3 % under 5 minuter.

Fabriksinställningen är 30 minuter. Om fuktigheten ökar mindre än 20 % under 10 minuter ändras eftergångstiden till 15 minuter.

Justering av timer:

Tryck på och håll in brytaren "7CP" och välj tid med "2CP" på fläktens kontrollpanel.

Denna justering är inte möjlig från fjärrkontrollen.

För att se inställd eftergångstid trycker du på och håller in "7CP" och trycker på "2CP" en gång.

30 minuter 60 minuter45 minuter

Timer för eftergångstid

Timern styr hur länge fläkten går efter att den har aktiverats av en extern brytare. När brytaren sluts går fläkten enligt inställd eftergångstid innan den går tillbaka till föregående läge.

Fabriksinställningen är 5 minuter.

Justering av timer:

Välj eftergångstid med brytaren "2CP" på kontrollpanelen eller "9RC" (5, 15, 30) på fjärrkontrollen.

Tryck på "2CP" på kontrollpanelen en gång för att se inställd tid.

5 minuter 30 minuter15 minuter

Timer för fördröjd start

Timern gör att fläkten startar en definierad tid efter att den har aktiverats av en extern brytare eller den interna fuktssensorn. Detta kan vara lämpligt vid kortare vistelse i rummet. Fabriksinställningen är 0 minuter. Justering av timer: Tryck på och håll in brytaren "5CP" och välj tid med "2CP" på kontrollpanelen eller tryck på "8RC" (0,2,5) på fjärrkontrollen. Tryck på och håll in "5CP" och tryck på "2CP" en gång på kontrollpanelen för att se inställd tid.

0 minuter 5 minuter2 minuter

s

Kontinuerligt ventilationsläge

(24 Hours) Fläkten går kontinuerligt på den lägsta hastigheten tills den aktiveras av fuktsensorn eller en extern brytare.

Aktivering:

Tryck på brytaren "6CP" på kontrollpanelen eller "10RC" på fjärrkontrollen. Funktionen är inte tillgänglig vid inkoppling enligt kopplingsschema 2.

Paus

Funktionen kan endast aktiveras med fjärrkontrollen.

Genom att trycka på brytaren "7RC" stannar fläkten i 45 minuter eller tills brytaren "7RC" trycks in en gång till.

Av/på

Funktionen kan endast aktiveras med fjärrkontrollen.

Fläkten stängs av med brytaren "IRC". Fläkten reagerar då inte på signaler från fuktsensorn eller externa brytare.

Intervallventilation förblir på och efter 15 timmar kommer fläkten att ventilera i 2 timmar.

Intervallventilation

Automatisk funktion. Kan inte justeras eller stängas av.

Startar var 15:e timme och går i 2 timmar då den ventilerar ca 70 m³/h. Mottar fläkten signal från fuktssensorn eller en extern brytare under denna period kommer den att aktiveras som vanligt.

Återställning av fabriksinställningar

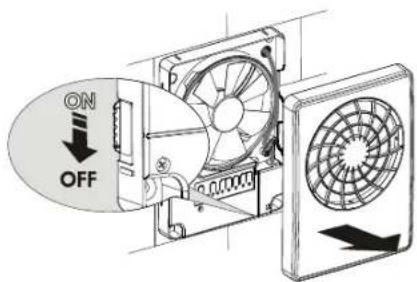

På fläktens yttersida finns den integrerade allpoliga strömbrytaren. Stäng av fläkten med denna brytare. Tryck på och håll in brytaren "MODE" på fläktens kontrollpanel och sätt samtidigt på fläkten med strömbrytaren. När fläkten startar håller du in brytaren "MODE" i ca 5 sekunder tills ljuset under slutar blinka grönt.

ON OFF

ON OFF

Fabrikkinnstilling (∅100/125)

Standby läge 0 m3/h
24 Hours läge 33/40 m3/h
Hastighet Silent läge Steg 10
Hastighet Max läge Steg 6
Fuktventilation Max
Timer eftergångstid 5 minuter
Timer fördröjd start 0 minuter
Timer fuktventilation 30 minuter

Driftssignaler

Fläktens driftsstatus visas på kontrollpanelen under brytaren märkt "STATUS" (SCP).

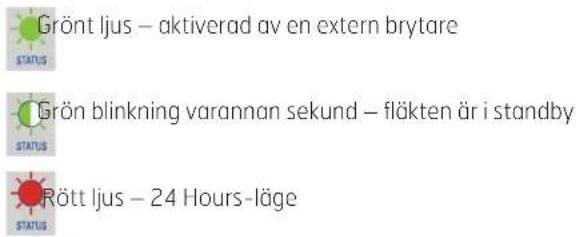

Grönt ljus – aktiverad av en extern brytare STATUS Grön blinkning varannan sekund – fläkten är i standby STATUS Rött ljus – 24 Hours-läge STATUS

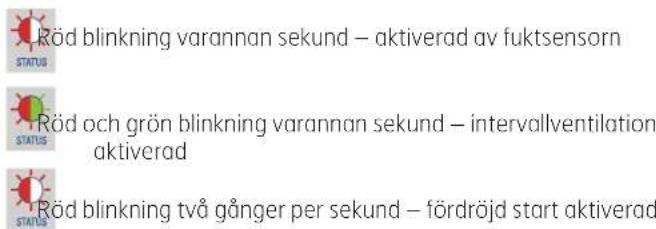

Röd blinkning varannan sekund – aktiverad av fuktsensorn Röd och grön blinkning varannan sekund – intervallventilation aktiverad Röd blinkning två gånger per sekund – fördröjd start aktiverad

Underhåll

ON OFF

s

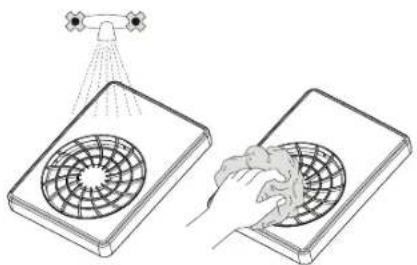

Koppla från elnätet före underhåll. Underhåll innebär regelbunden borttagning av damm och smuts. Använd en mjuk trasa som har fuktas med vatten och såpa. Torka av ytor efter tvätt. Undvik att skvätta på motor och kretskort. Det är även viktigt att ta bort damm och smuts i kanalen. Detta kan göras genom att ta ut fläkthjul som visas i anvisningarna nedan.

Batteri i fjärrkontrollen måste bytas vid behov. Batterityp CR2025 3V
