Produkttyp	Skivspelare
Märke	Exibel
Modell	BXLP-45
Mått (B x H x D)	45 x 12 x 35 cm
Strömförsörjning	240 V AC, 50/60 Hz (via medföljande nätadapter, DC 12V-ingång)
Hastigheter	33⅓ och 45 RPM
Hastighetsfinjustering	±10% via Pitch Adjust-knappen
Phonokassett	Audio-Technica AT-3600L (rörlig magnet)
Spelviktsområde	2.5 - 3.5 gram (fabriksinställt på 3.5 g)
Anti-skate-inställning	Justerbar; ställ in så att den matchar spelvikten (t.ex. 2.5-3.5)
Inbyggd phonoförstärkare	Ja, omkopplingsbar (PHONO EQ / THRU ON)
Utgångar	RCA line-out (stereo)
USB-port	Ja (USB-B) för anslutning till dator
Medföljande tillbehör	Dammskydd, filtmatta, 45 RPM-adapter, USB-kabel, CD med programvara, nätadapter
Stroboskop	Ja, för hastighetskalibrering (prickar på skivtallriken)
Tonarm	Balanserad tonarm med motvikt och anti-skate
Drivsystem	Remdrift
Skötselråd	Rengör med fuktig trasa; använd skivborste för skivor; håll dammskyddet stängt
Säkerhetsanvisningar	Utsätt inte för vätskor; dra ur kontakten när den inte används; säkerställ ventilation (5 cm fritt utrymme)

Vanliga frågor - BXLP-45 Exibel

Hur ställer jag in spelvikten på Exibel BXLP-45?

Lås först upp tonarmlåset (7) och flytta tonarmen åt sidan. Flytta tonarmsspaken (8) framåt medan du håller tonarmen uppe. Vrid motvikten tills skalringen är i linje med indexmärket (ca 3.5 g). För finjustering, balansera tonarmen genom att vrida motvikten tills den är parallell, ställ sedan skalringen på 0 och vrid motvikten moturs till önskad vikt (2.5-3.5 g för den medföljande Audio-Technica AT-3600L-kassetten).

Hur ansluter jag skivspelaren till mina högtalare eller HiFi-system?

Använd RCA-kablar (säljs separat) för att ansluta från skivspelarens RCA line-out-uttag till ditt ljudsystems RCA line-in. Om ditt system saknar en dedikerad phono-ingång, ställ omkopplaren [PHONO EQ / THRU ON] på PHONO EQ. Om ditt system har en phono-ingång, ställ den på THRU ON (förbigår den inbyggda förförstärkaren).

Varför spelar skivspelaren i fel hastighet och hur kan jag åtgärda det?

Se till att hastighetsväljaren (10) är inställd på rätt RPM (33 eller 45). Använd stroboprickarna (2) på skivtallriken: vid 33 RPM ska de långa blå linjerna verka stilla under stroboskopljuset (4); vid 45 RPM ska de korta blå linjerna vara stilla. Om inte, justera [PITCH ADJ.]-knappen (13) tills linjerna slutar röra sig.

Kan jag ansluta denna skivspelare till en dator för att digitalisera skivor?

Ja. Anslut skivspelaren till din dator med den medföljande USB-kabeln. Sätt i den medföljande CD-skivan i datorns CD-enhet och följ instruktionerna på skärmen för att installera inspelningsprogramvaran. Sedan kan du överföra vinylaudio till din dator via USB-porten.

Hur ska jag rengöra skivspelaren och mina skivor?

Rengör dammiga skivor med en skivborste. Torka av skivspelarens utsida med en fuktig trasa (inte våt). Stäng alltid dammskyddet när den inte används för att förhindra dammansamling på tallriken och nålen. Använd aldrig slipande rengöringsmedel eller vätskor nära elektroniken.

Vilken typ av kassett använder Exibel BXLP-45 och kan jag byta ut den?

Den levereras med en Audio-Technica AT-3600L kassett med rörlig magnet. Kassetten är utbytbart; ta försiktigt bort den från tonarmens headshell genom att lossa låskragen. Se till att ersättningskassetten har ett liknande spelviktsområde (2.5-3.5 g).

Hur monterar jag dammskyddet och skivtallriken?

Sätt in flikarna på dammskyddets bakkant i gångjärnen på basen och tryck ner. För skivtallriken: sätt drivremmen på flänsen på tallrikens undersida (se till att den inte är vriden), placera tallriken på centrumspindeln, lyft remmen över drivtrissan, placera sedan filtmattan ovanpå.

Vad ska jag göra om tonarmen hoppar eller glider över skivan?

Kontrollera först spelvikten och anti-skate-inställningarna. Anti-skate-knappen bör ställas in så att den ungefär matchar spelvikten (t.ex. 2.5-3.5 för den medföljande kassetten). Se till att skivspelaren står plant. Om hoppandet fortsätter, rengör nålen med en mjuk borste och kontrollera skivan för smuts eller skador.

Hur växlar jag mellan 33 och 45 RPM?

Använd hastighetsväljaren [33/45] (10) på frontpanelen. Vrid den till önskad hastighet. Skivspelaren måste vara påslagen och tallriken roterande (START-position) för att hastighetsändringen ska träda i kraft.

Har skivspelaren en inbyggd förförstärkare och när ska jag använda den?

Ja, det finns en omkopplingsbar inbyggd phono-förförstärkare. Ställ omkopplaren [PHONO EQ / THRU ON] (15) på PHONO EQ när du ansluter till ett ljudsystem utan dedikerad phono-ingång. Ställ på THRU ON när du ansluter till ett system med phono-ingång för att undvika dubbelförstärkning.

BRUKSANVISNING BXLP-45 Exibel

Skivspelare med USB-utgång

Art.nr 38-7932 Modell BXLP-45

Läs igenom hela bruksanvisningen före användning och spara den sedan för fram- tida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Produkten får endast repareras av kvalificerad servicepersonal.
• Produkten får inte demonteras eller ändras.
• Placera inte produkten så att den kan falla ner i vatten eller annan vätska. Ställ inte några föremål som innehåller vätska på produkten, t.ex. blomvas eller dryck.
• Dra ut nätadaptern ur vägguttaget över natten eller när du reser bort.
• Täck inte över produkten. Tillräcklig ventilation, placeras min. 5 cm från omgivande ytor, är nödvändig för att förhindra att produkten blir för varm.
• Placera inte produkten i fuktig, dammig miljö eller där det förekommer starka vibrationer.

Specifikationer

Nätspänning 240 V AC, 50/60 Hz

Hastighet 33/45 v/min

Bredd 45 cm

Höjd 12 cm

Djup 35 cm

• Inbyggd RIAA-förstärkning
- RCA-utgångar
- USB-utgång
- USB-kabel
- CD-skiva
- Nätadapter

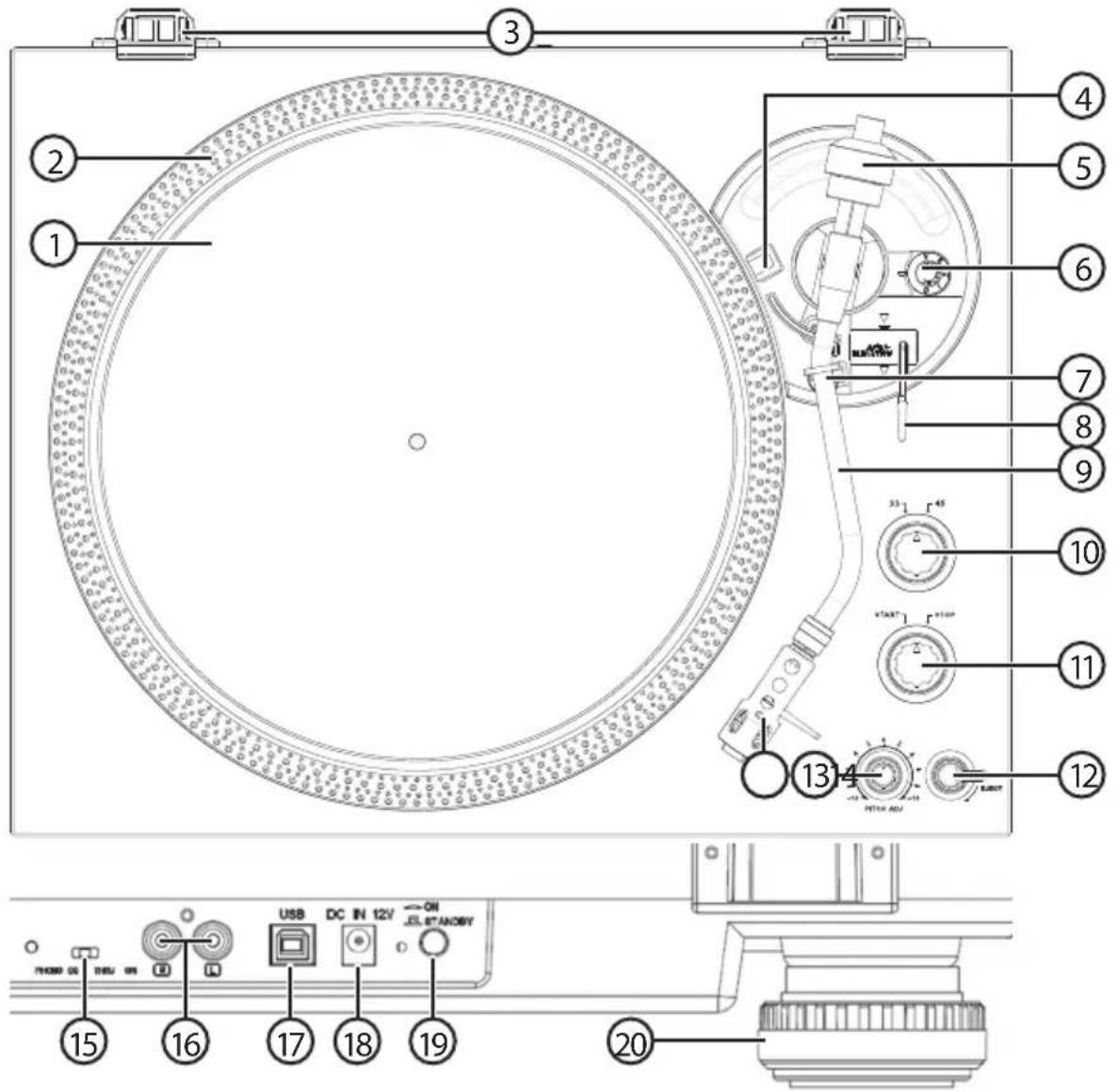

Produktbeskrivning

1. Skivtallrik
2. Stroboskopmarkeringar för varvtalskontroll
3. Gångjärn för lock
4. Stroboskoplampa för varvtalskontroll
5. Motvikt för balansering av tonarm
6. [ANTI-SKATE] Vred för inställning av tonarmens sidokraft
7. Tonarmens snäpplås
8. Tonarmslyftare
9. Tonarm
10. [33/45] Varvtalsväljare
11. [START/STOPP] Start-/stoppreglage

12. [ EJECT ] Reglage för att avbryta uppspelning

13. [PITCH ADJ.] Varvtalskontroll (± 10 %)

14. Pickupskal
15. [ PHONO EQ / THRU ON ] Möjliggör anslutning till ljudkälla/ musikanläggning med eller utan Phono-ingång
16. RCA-Line out: Ljudutgång för anslutning till ljudkälla/musikanläggning
17. USB-anslutning: För anslutning till dator
18. Nätanslutning DC IN 12 V
19. [ON/STANDBY] På/standby
20. Fot

Montering

Lock

Passa in lockets baksida mot gångjärnen och tryck nedåt så att lockets nederkant bottnar i gångjärnen.

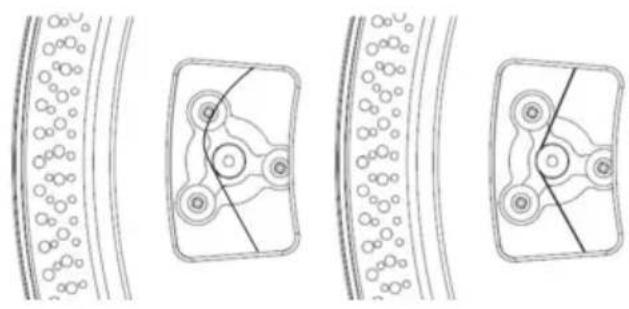

1. Placera drivremmen runt flänsen på skivtallrikens (1) undersida. Se till att drivremmen löper runt hela flänsen utan att vara snodd.
2. Lyft drivremmen på plats över motorns drivhjul.
3. Placera filtmattan på skivtallriken.

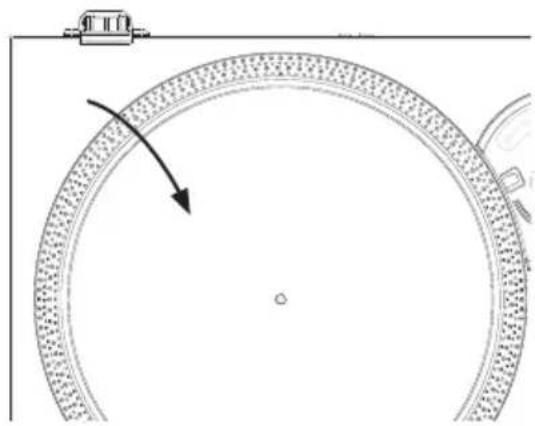

1. Lägg skivtallriken på plats på skivspelarens kabinett.

1. För in pickupskalet (14) i tonarmens (9) framände med ett lätt tryck.
2. Skruva fast pickupskalet med hylsan.

1. Skjut försiktigt på motvikten (5) på tonarmen tills det tar stopp.
2. Vrid motvikten moturs, sett från skivspelarens framsida, tills den tar gång och kan justeras in eller ut på tonarmen.

1. Anslut nätkabeln till DC IN 12V-ingången (18) på skivspelaren.
2. Anslut nätadapterns stickpropp till ett lämpligt vägguttag.

Inställningar

Nåltryck

1. Lossa tonarmens snäpplås (7).
2. Fatta tag i pickupskalets arm och för tonarmen i sidled mot skivtallriken.

3. För tonarmslyftaren (8) framåt. Obs! Håll emot armen med ett finger så att inte nålen kommer i kontakt med skivtallriken.

4. Vrid motvikten tills viktskalan är precis vid strecket.

5. När viktskalan är vid strecket så är nältrycket ca: 3,5 gram (-/+10% tolerans), vilket rekommenderas för den medföliande nålen.

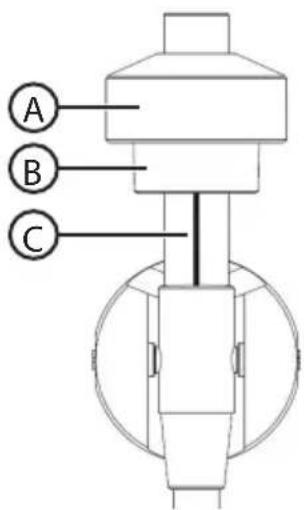

1. Vikten kan finjusteras om man önskar. Vrid motvikten tills tonarmen svävar i jämvikt, dvs. parallellt med skivtallriken. Håll fast bakre delen av motvikten (A) med ena handen och vrid på viktskalan (B) så att 0-strecket ligger mitt för det längsgående strecket (C) på tonarmen. Släpp viktskalan (B) och vrid motvikten (A) moturs (sett framifrån) till önskad vikt. Varje heltal på viktskalan motsvarar mellan 0.4-0.5 grams nältryck. Den medföljanden pickupen, AUDIO-TECHNICA AT-3600L, kräver ett nältryck på 2.5-3.5 gram.

Antiskating-funktionen kontrollerar tonarmens naturliga strävan att röra sig mot skivans centrum. Generellt gäller att 1 g nältryck kräver 1 på skalan för antiskating, så för att matcha den medföljande pickupen ska antiskating sättas till 2,5 - 3,5.

Finjustera varvtalet

1. Tryck in [ ON/STANDBY ] (19) till läge ON.
2. Vrid reglaget (11) till START.
3. Fäll tonarmslyftaren (8) bakåt för att lyfta tonarmen.
4. För tonarmen i sidled mot skivtallriken tills spelaren går igång.
5. Sätt varvtalsväljaren (10) i läge 33 eller 45.

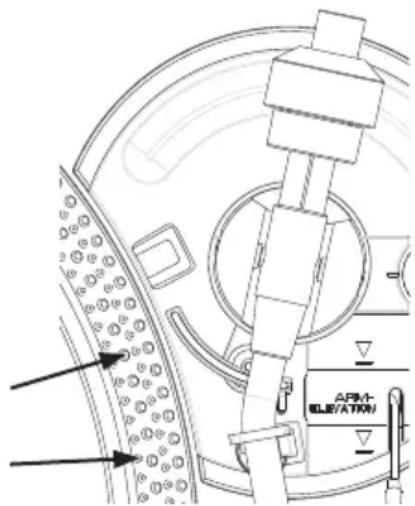

6. Avläs stroboskopmarkeringens (2) övre rad på skivtallrikens sida (se bild).

7. Korrekt varvtal vid 33 RPM: De långa blå strecken ska stå stilla, vrid [ PITCH ADJ. ] (13) för att finjustera.

8. Korrekt varvtal vid 45 RPM: De korta blå strecken ska stå stilla, vrid [ PITCH ADJ. ] för att finjustera.

Anslut skivspelaren till en ljudkälla/musikanläggning

Ljudsignalen från skivspelaren kan skickas till en ljudkälla/musikanläggning på två olika sätt:

• Om du använder en ljudkälla/musikanläggning som saknar anslutning för skivspelare (RIAA) ställ reglaget [PHONO EQ / THRU ON] (15) i läge PHONO EQ. Anslutningen på ljudkällan/musikanläggningen brukar vara märkt Phono/grammofon).
• Om du använder en ljudkälla/musikanläggning som har anslutning för skivspelare (RIAA) ställ reglaget [PHONO EQ / THRU ON] i läge THRU ON. Anslutningen på ljudkällan/musikanläggningen brukar vara märkt Phono/grammofon).

PHONO EQ THRU ON

I båda fallen sker anslutningen mellan skivspelaren och ljudkällan/musikanläggningen med hjälp av RCA-kablar (säljs separat) som kopplas mellan skivspelarens RCA-Line out och ljudkällans/musikanläggningens RCA-Line in, Phono/grammofon.

Användning

Spela en skiva

1. Placera en vinylskiva på skivtallriken, använd adaptern för 45 RPM i skivans centrumhål vid behov.
2. Tryck in [ON/STANDBY] till läge ON.
3. Sätt varvtalsväljaren (10) i läge 33 eller 45.
4. Vrid reglaget (11) till START.
5. Fäll tonarmslyftaren (8) bakåt för att lyfta tonarmen från tonarmsstödet.
6. För tonarmen i sidled mot skivtallriken tills spelaren går igång.
7. Positionera tonarmen så att nälen står rakt över skivans ingångsspår.
8. Fäll tonarmslyftaren framåt, uppspelningen börjar när nälen när skivan.
9. När skivan spelat klart går tonarmen automatiskt tillbaka till tonarmsstödet.
10. Använd [ EJECT ] (12) för att avbryta uppspelning innan skivan spelats klart.

Ansluta till dator

1. Anslut skivspelaren till en dator med hjälp av USB-kabeln.
2. Mata in den medföljande CD-skivan i datorns CD-enhet.
3. Följ anvisningarna som visas på skärmen.

Skötsel och underhåll

• Rengör dammiga skivor med en skivborste.
• Fäll alltid ned locket när skivspelaren inte används. Detta för att förhindra att damm samlas på skivtallrik och nål.
• Skivspelaren kan vid behov torkas av med en lätt fuktad trasa.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten lämnas till återvinning så att materialet kan tas omhand på ett ansvarsfullt sätt. När du lämnar produkten till återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten tas om hand på ett för miljön tillfredställande sätt.
