Produkttyp	Elektrisk skoter
Modell	3530
Märke	E-way
Mått (Utvikt)	1100 x 500 x 1200 mm
Mått (Ihopvikt)	1100 x 500 x 500 mm
Vikt	12 kg
Max last	100 kg
Däckstorlek	8.5 tum fram och bak
Motoreffekt	350 W
Batterityp	Litiumjon 36 V
Batterikapacitet	10.4 Ah
Laddningstid	4-6 timmar
Räckvidd	Upp till 30 km
Maxhastighet	25 km/h
Bromssystem	Skivbroms fram, trumbroms bak
Display	LED-display med hastighet, batterinivå, vägmätare
Belysning	LED-strålkastare, baklykta och bromsljus
Vikmekanism	Ja, enhandsvikning
Fjädring	Framfjäder med spiralfjäder
IP-klass	IPX4 (vattenavvisande)
Garanti	1 år på ram och motor

Vanliga frågor - 3530 E-way

Hur viker jag ihop E-way 3530-skotern?

För att vika ihop skotern, lokalisera vikmekanismen på styret, dra i låsspaken och vik ner styret mot däcket. Se till att spärren klickar på plats för att säkra den vikta positionen.

Vilket rekommenderat däcktryck för 3530?

Det rekommenderade däcktrycket är vanligtvis mellan 40-50 psi (2,8-3,5 bar) för optimal prestanda och säkerhet. Kontrollera däcksidan för exakta specifikationer.

Hur lång tid tar det att fulladda batteriet?

Laddningen tar cirka 4-6 timmar från tomt till fullt med den medföljande laddaren. Överladda inte; koppla bort när batteriet är fulladdat.

Kan jag köra skotern i regn?

Skotern har IPX4-klassning, vilket innebär att den klarar lätt regn och stänk. Undvik kraftigt regn eller att sänka ner skotern i vatten. Efter körning i våta förhållanden, torka skotern noggrant.

Vad är maxvikten?

Max lastkapacitet är 100 kg. Överskrid inte denna gräns eftersom det kan påverka prestanda och säkerhet.

Hur underhåller jag batteriet?

Förvara batteriet på en sval, torr plats. Undvik fullständig urladdning; ladda batteriet när nivån sjunker till cirka 20%. Använd endast original laddare.

Vad ska jag göra om skotern inte startar?

Kontrollera om batteriet är laddat och korrekt anslutet. Se till att strömknappen är intryckt. Om det fortfarande inte fungerar, inspektera laddaren, anslutningarna eller kontakta supporten.

Är skotern lämplig för uppförsbackar?

350W-motorn kan hantera måttliga lutningar upp till cirka 15-20 grader. Brantare backar kan minska hastighet och räckvidd. Var försiktig på branta sluttningar.

Hur justerar jag styrets höjd?

Lossa snabbspännaren på styret, justera styret till önskad höjd (fyra lägen tillgängliga), dra sedan åt spännaren ordentligt.

Vad betyder felkoden E1 på displayen?

Felkod E1 indikerar vanligtvis ett problem med motor- eller gasanslutning. Kontrollera kablar och anslutningar. Om problemet kvarstår, kontakta kundtjänst.

BRUKSANVISNING 3530 E-way

Advarsel mot bruk av ikke-oppladbare batterier:

E-25 E-35 E-35 Bruks anvis Den här br och mer in på www.w

E-2520

E-3520

E-3530

Bruks

anvisning

Den här bruksanvisningen och mer information finns på www.wilfa.se

Varning

Elscootern är en fritidsartikel avsedd att användas för persontransport. Övning krävs innan du bemästrar konsten att köra elscootern. Du ansvarar för eventuella personskador eller materialskador som orsakas på grund av användarens bristande erfarenhet eller underlåtelse att följa instruktionerna i denna bruksanvisning.

Observera att du kan minska risken genom att följa alla instruktioner och varningar i denna bruksanvisning men du kan inte eliminera alla risker helt.

Följ gällande trafiklagstiftning och lokala restriktioner när du åker in på allmän plats.

Använd alltid hjälm när du åker för att skydda huvudet och andra nödvändiga skydd, som armbågsskydd och knäskydd.

Sänk hastigheten när du kör över övergångsställen, genom folksamlingar, svänger, kör uppför eller nerför en backe, passerar en skola och annan plats där hög hastighet kan orsaka personskador.

Låt inte barn under 12 år använda elscootern i offentlig miljö. Elscooterförare som ej fyllt 18 år bör åka under uppsikt av en ansvarig vuxen person.

För att undvika risk för funktionsfel på elscootern samt att orsaka person- eller materialskador ska elscootern inte användas i farliga miljöer.

Använd inte andra laddare för att ladda elscootern, utan endast den laddare

som medföljde vid köpet av e-way.

Ladda inte elscootern om laddaren eller eluttaget är blött.

Montera inte isär elscootern och gör inga andra ändringar utan att först rådgöra med tillverkaren.

Låt inte någon annan åka på din elscooter om han eller hon inte först har läst och följer instruktionerna i den här bruksanvisningen noggrant.

Respektera fotgängares förtur vid övergångsställen. Undvik att skrämma fotgångare (framförallt inte barn) när du kör elscootern. När du kör om fotgångare bakifrån, använd ringklockan för att förvarna dem och sakta ner elscootern samtidigt som du kör om dem på vänster sida.

Passera inte personer snabbare än 6 km/h.

Kontrollera elscootern före varje användningstillfälle. Om du lägger märke till lösa delar, varning om låg batterinivå, platta däck, kraftigt slitage, konstiga ljud, felaktig funktion eller andra onormala förhållanden, sluta använda elscootern omedelbart och kontakta närmaste servicecenter.

Vissa modeller har en motor på mer än enn 250 Watt. I vissa länder är det inte tillåtet att köra på allmänna vägar med mer än 250 watt motor. Då är det bara tillåtet att använda cykeln på en privat väg.

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och

kunskap om de har fått tillsyn eller instruktioner om hur apparaten används på ett säkert sätt och förstår farorna inblandade.

Barn får inte leka med apparaten.

Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

Varning mot att använda icke-uppladdningsbara batterier:

Denna apparat innehåller batterier som endast kan bytas ut av skickliga personer.

Litium jon batteri;

Röd kabel på kontakten är positiv, svart kabel på kontakten är negativ

Metoden för att byta batterier: Demontera skruven på bottenplastskyddet och koppla bort kontakterna och byt sedan ut med ett nytt batteri.

Detaljer om säker kassering av använda batterier: Följ batteridirektivet 2006/66 / EC;

Kasta batteriet enligt batteridirektivet 2006/66 / EC

Innehåll

1. Enhet och tillbehör----01

2. Funktioner----05

3. Manöverpanel 05

4. Före användning – Montering och app----07

5. Batteri----15

6. Rengöring och underhåll----16

7. Aftermarknadsservice----17

8. Justera bromsskivan----17

9. Justera styret----18

10. Beskrivning av fel----19

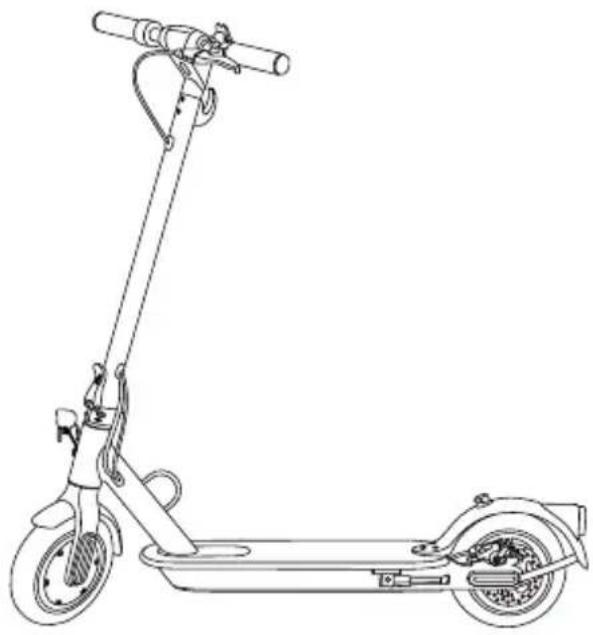

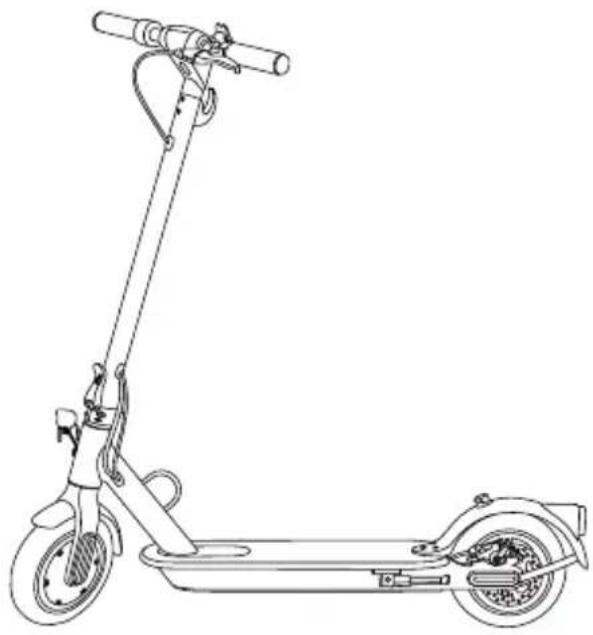

1. Enhet och tillbehör

E-Way E-2520 / E-3520 / E-3530

Hastighetsspak Laddningskontakt Fällmekanism Framljus Hjulmotor Kontrollpanel Bromshandtag Klämma Stänkskärm Bromsljus Bromsskiva Stöd

1.3 Specifikationer

Modellnummer	E-2520	E-3520	E-2530
Storlek	Honeycomb-däck 8,5 tum
Topphastighet	20 km/h
Räckvidd	Ca 10-20 km	Ca 10-20 km	Ca 20-30 km
Maximal lutningsvinkel	Ca 16%	Ca 25%	Ca 25%
Batterikapacitet	37V, 6Ah	37V, 6Ah	37V, 9.2Ah
Driftsvillkor	-10 °C/+40 °C
Förvaringsförhållanden	-10 °C/+40 °C
Maxbelastning	125kg
Laddare	Ineffekt: 100-240 V, Uteffekt: 42 V/2 A
Laddningstid	Ca 3-4 timmar	Ca 3-4 timmar	Ca 4-5 timmar
Motor	250W	350W	350W
Port	Laddningsport *1
Framljus	1.5W
Bromsljus	LED
Användarens längd	120-200cm
Parkeringsläge	Stöd
Farthållare	Appkontrollerad
Varningssignal	Mekanisk ringklocka
Gas	Gasknapp
Broms	EABS+ bromsskiva bak
Display	LED
Batteridisplay	5 staplar i monitorn
Mått (utfälld)	1080*430*1150mm
Mått (hopfälld)	1080*430*480mm
Nettovikt	13.1kg
Packlista (antal)	Användarhandbok * 1, laddare * 1, skruvar * 4, insexnyckel * 1

2. Egenskaper

● Aluminiumlegering av god kvalitet.
● IP 54-klassificerad.
- Temperaturövervakning i realtid, skydd mot kortslutning/lågspänning/överspänning/djupurladdning.
- Digital hastighetsmätare, lättavläst hastighet.
● Batteridisplay med 5 staplar och realtidsvisning.
- 1–3 hastighetslägen, tryck på knappen för att växla.
● Multi-informationsdisplay.

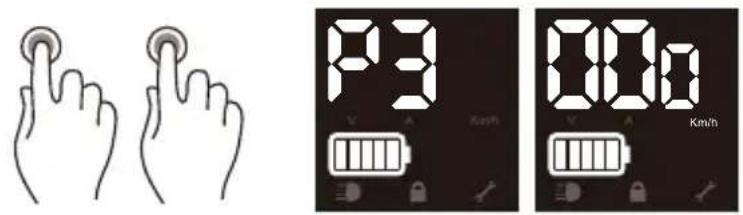

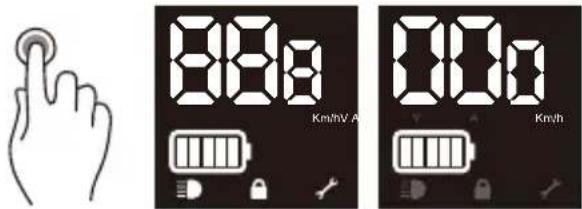

3. Manöverpanel

- PÅ/AV Håll knappen intryckt i 3 sekunder. Alla ikoner lyser och anger hastighet och batteristatus.

- Framljus PÅ/AV Tryck en gång på knappen när enheten är på (framljus PÅ: ≡)

8000 V A Km/h

- Tryck på knappen två gånger för att ändra hastighetslägen från nivå 1–3, LED-display P1/P2/P3. Maxhastigheten ökar från P1 till P3.

- Tryck på knappen tre gånger för att växla mellan visningen på hastighetsmätaren, mellan Km/h/spänning V/ström A.

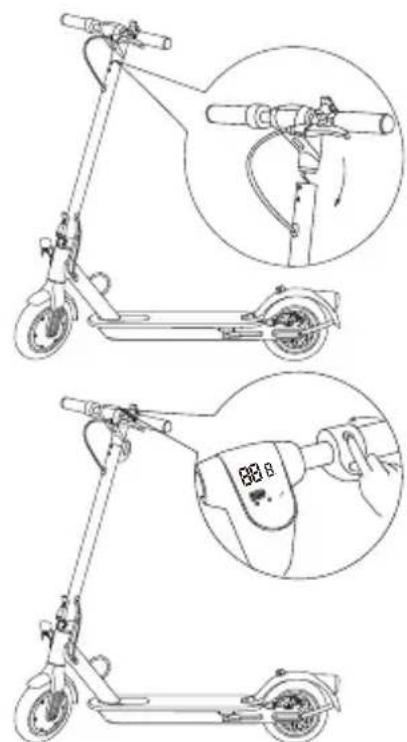

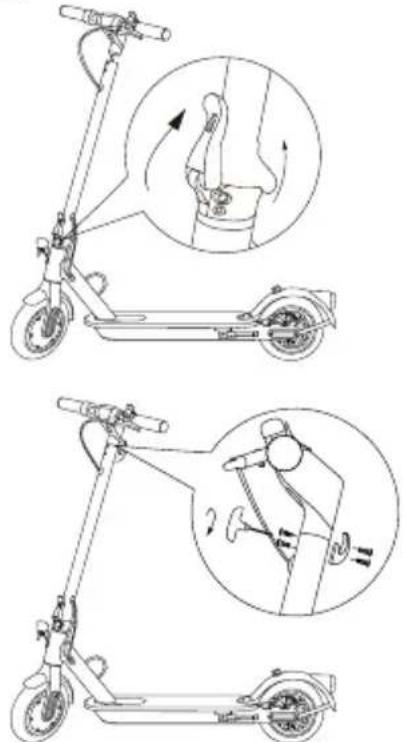

4. Före användning – Montering

Lyft upp och spärra styrstången på plats med spärrmekanismen. Anslut kablarna mellan styret och spindeln med snabbkopplingarna i plast till varandra. Se till att du ansluter den i rätt riktning.Tryck varsamt ner överskjutande kabellängd i styrstångsröret. Se till att inga kablar kommer i kläm eller skadas. Du kan dra försiktigt i sladden bredvid vikmekanismen för att dra bort överflödig kabel från skaftet för att underlätta anslutningen.Fäst styret i styrstången.

Skruva först fast skruvarna på båda sidor till hälften och dra sedan åt dem ordentligt.

Tryck på strömbrytaren för att se att allt fungerar.

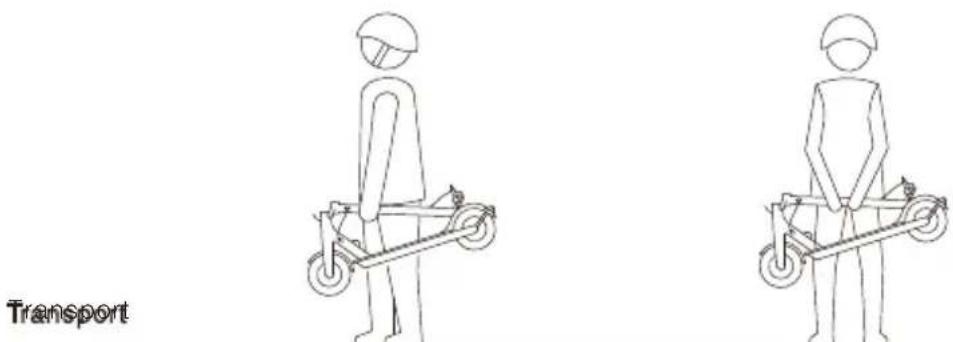

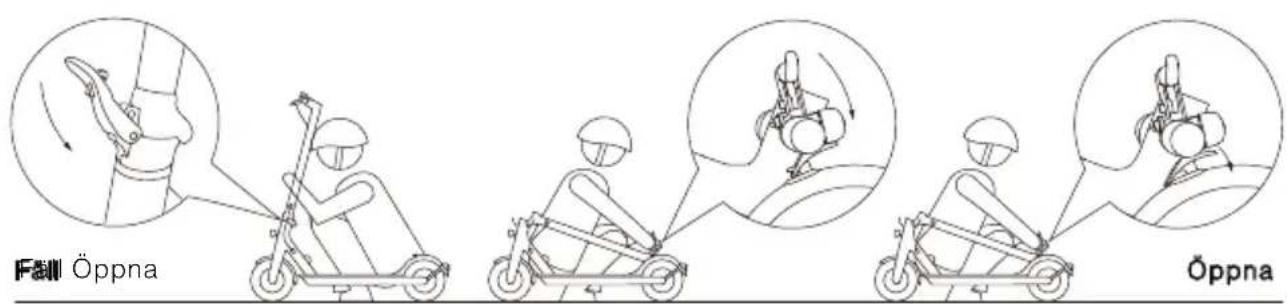

Hopfällning och transport

Fall Öppna Öppna

Se till att elscootern är avstängd. Fäll ihop elscootern genom att lossa fäll mekanismen och fälla styrstången så att den hakar fast i spännet på den bakre stänkskärmen. Fäll upp elscootern genom att trycka på ringklockans utlösare för att lossa styrstången från spännet, räta upp styret och spärra fällmekanismen.

Bär elscootern genom att hålla i styrstången med en eller två händer. Vik och bär försiktigt för att inte skada några delar av skotern.

4.1 APP

Android

iOS

Kontrollera att Bluetooth är aktiverat på din smartphone. Öppna appen EWAY SCOOTER och klicka på din modell i listan över enheter för att ansluta. Appen EWAY SCOOTER hittar du i App Store eller Google Play Store alternativt genom att skanna aktuell QR-kod. Elscootern avger en ljudsignal när appen har anslutits. För mer information om funktionalitet, se www.wilfa.se/eway. Scootern fungerar utan att använda appen, men att använda appen ger dig tillgång till att ändra olika inställningar. Appen uppdateras också regelbundet. Kontrollera regelbundet och uppdatera appen därefter. Telefonen måste vara nära skoterns display under uppdateringen. Om du avbryter processen under uppdateringen kan firmware och app skadas och kan leda till att skotern inte fungerar. Appen kanske inte passar för alla mobiltelefoner eller operativsystem.

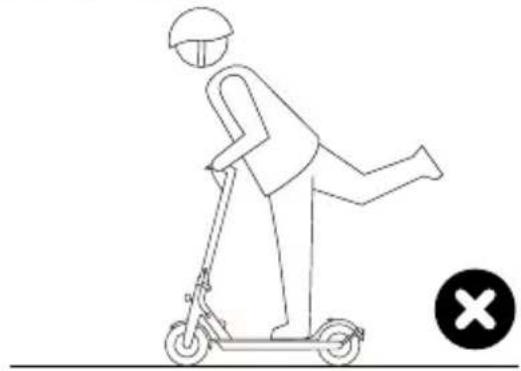

4.2 Före första åkturen

Steg 1: Kontrollera att inga skruvar är lösa på elscootern eller att något känns onormalt. Detta måste göras före varje användningstillfälle. Kontrollera att hjulen roterar lätt och att bromsarna fungerar som de ska. Justera bromsarna vid behov. Ladda batteriet helt före varje åktur.

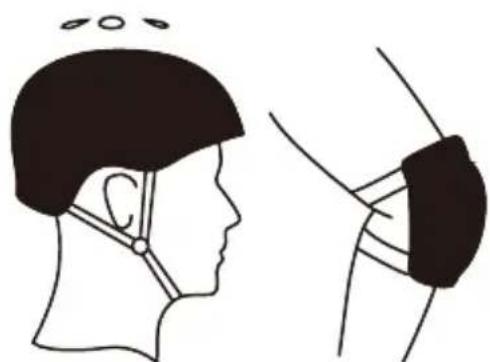

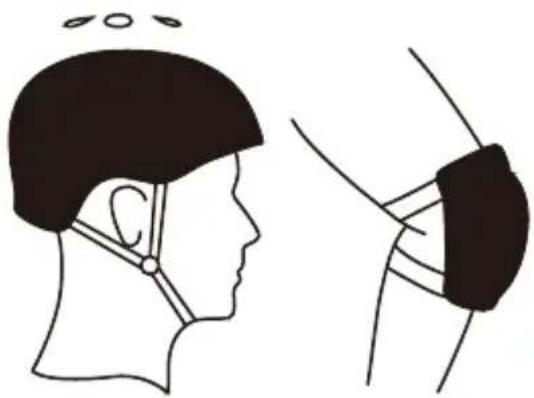

Steg 2: Använd skyddsutrustning.

Steg 3: Tryck ifrån med ena benet för att röra dig framåt.

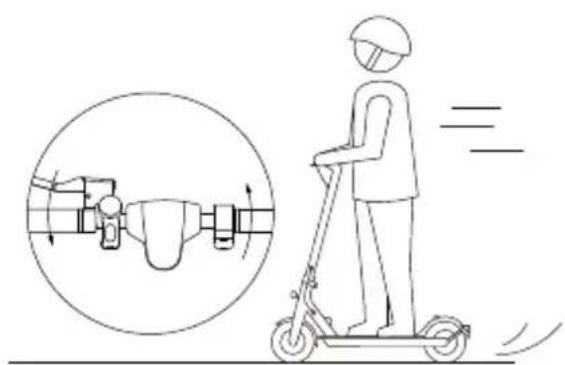

Steg 4: Gasa lätt och försök ställa båda benen på fotbrädan. Observera att hastigheten måste överstiga 3 km/h innan hastighetsgasreglaget fungerar. Se till att båda hjulen har kontakt med marken innan du trycker på gasreglaget för att undvika skador på hjulet.

Steg 5: När du kör framåt, försök att släppa upp gasen och dra i bromsspaken.

● Använd skyddsutrustning.

Steg 6: Testa framljuset. Detta gör du genom att trycka en gång på strömbrytaren när enheten är på.

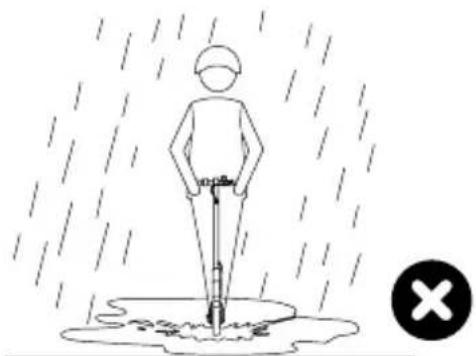

- Åk inte i regn eller vattenpölar. Om elscootern utsätts för vatten kan den skadas. Om den utsätts för vatten, torka av skotern med en trasa och förvara den på en torr plats.

- Elscootern tål en belastning på max 125 kg. Endast 1 person åt gången får sitta på skotern samtidigt.

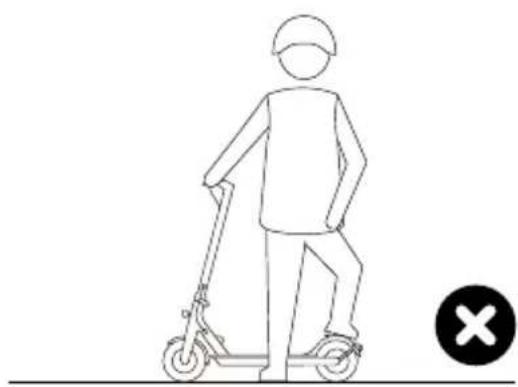

- Se till att stå med båda fötterna på fotbrädan när du kör elscootern för maximal stabilitet. Sätt inte fötterna på stänkskärmen när du kör eftersom det kan orsaka skador på stänkskärmen.

- Vid onormala eller speciella omständigheter – åk långsamt. Hoppa inte med skotern eller kör fort över gupp för att undvika skador på skotern.

- Kliv inte på den bakre delen av stänkskärmen.

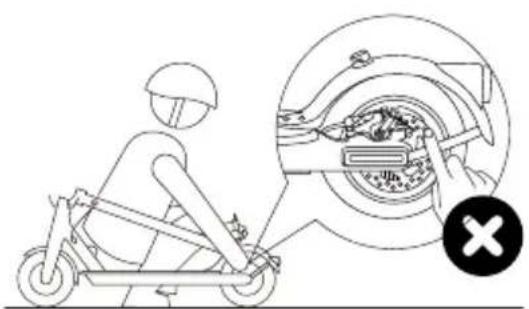

● Rör inte bromsskivan.

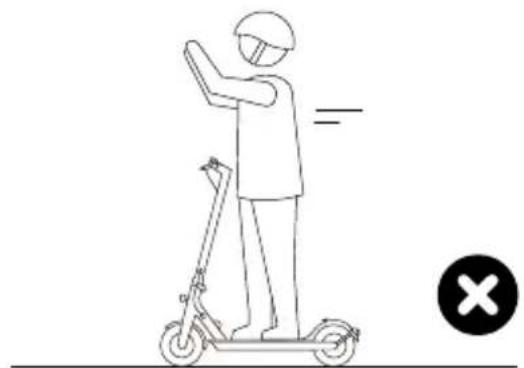

- Håll alltid händerna på styret när du kör elscootern.

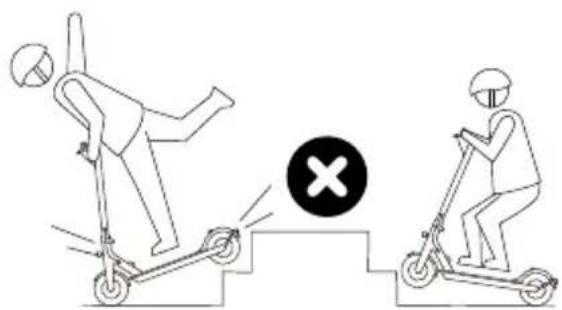

- Kör inte uppför eller nedför trappor eller över hinder.

- Håll inte ett barn i famnen eller liknande när du kör på elscootern. Det är förbjudet att köra mer än 1 person åt gången på skotern.

det är tillåtet i ditt land.

● Gör inga tvära svängar. ● Åk inte på bilvä

Kontrollera Apple Store eller Google Play Store regelbundet med avseende på eventuella uppdateringar. Eller kolla in appen regelbundet efter firmwareuppdateringar.

4.5 Farthållare

Elscootern är utrustad med farthållare. Om du håller samma hastighet i 3–5 sekunder hamnar elscootern i farthållarläge (med konstant hastighet på plan väg). Använd endast farthållaren på plan väg. När farthållaren är aktiverad hörs ett litet pip för att indikera det. Farthållaren avaktiveras genom att du trycker på bromsen. Den kan även justeras i appen.

5. Batteri

5.1 Temperatureffekt på batteriet

Batterieffekten varierar beroende på temperatur, räckvidden per laddning varierar också något vid olika temperaturer, Räckvidden beror också på terräng, förarens vikt, körförhållanden och andra faktorer.

5.2 Laddning

Elscootern har ett inbyggt litiumbatteri, inget extra batteri behövs. Ladda bara elscootern vid indikation på låg batterinivå.

Anslut stickkontakten till eluttaget efter att du har anslutit laddarkontakten. Detta för att minimera eventuella risker och ge en säkrare laddning.

När den röda lampan blir grön är laddningen klar. Om det inte brådskar bör du vänta tills elscootern är fulladdad och laddningen klar innan du drar ut kontakten. Ladda inte skotern över natten eller utan uppsikt eftersom det kan finnas risk för brand. Scootern måste laddas minst varannan månad för att förhindra skador på batteriet. Detta gäller även under vinterförvaring.

6. Rengöring och underhåll

6.1 Rengöring

• Placera elscootern på en sval och ventilerad plats för att låta den svalna efter användning.
• Undvik höga temperaturer och fukt.
• Undvik att vatten tränger in i elscootern för att motverka risk för elstötar. Var extra försiktig så att inte vattendroppar från laddarkabeln när laddningsporten.

Vid rengöring

• Se till att elscootern är avstängd.
• Rengör elscootern endast en med mjuk trasa.
• Använd inte vatten vid rengöringen av elscootern och ställ den inte i vatten.

Vid förvaring av elscootern

• Ställ elscootern på en sval och ventilerad plats.
• Placera inga föremål på elscootern.

6.2 Underhåll av batteri

Ladda elscootern minst varannan månad för att förlänga batteriets livslängd. Demontera, montera eller byt inte batteriet på egen hand.

6.3 Vanligt underhåll

Montera inte ihop eller isär elscootern utan anvisningar från eller hjälp av auktoriserad fackman

Kontrollera att alla skruvar är ordentligt åtdragna, att hjulen roterar fritt, att bromsarna fungerar som de ska och att inga främmande föremål har fastnat någonstans. Kontrollera om det finns synliga tecken på slitage och kontakta oss om du är osäker på om du behöver byta delar eller har några frågor.

7. Aftermarknadsservice

Du hittar svar på många frågor samt reservdelar på www.wilfa.com/eway. Om du har problem som du inte kan lösa själv, kontakta butiken där du köpte elscootern för ytterligare hjälp.

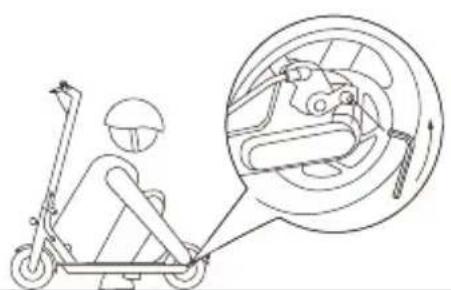

8. Justera bromsskivan

Om bromsen sitter för hårt, använder du insexnyckeln för att lossa skruvarna på callipern och dra bromskabeln en aning bakåt för att korta ner den exponerande längden. Dra sedan åt skruvarna. Om bromsen sitter för löst, lossar du skruvarna och drar ut bromskabeln lite för att förlänga den exponerande längden. Dra sedan åt skruvarna.

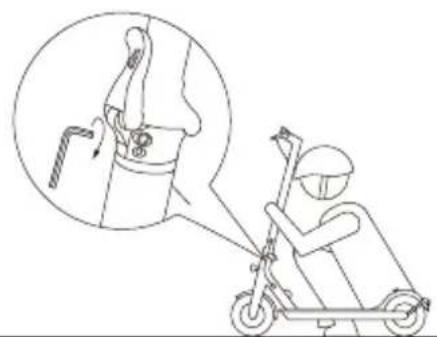

9. Justera styret

Om styret och styrstången vajar under körning, använder du insexnyckeln för att dra åt skruvarna vid fällmekanismen.

Garanti

Wilfa ansvarar inte för skador på tredje parts delar och andra sidoskador. Slitdelar som hjul, batteri, bromsar, däcksytan, ringklockan, skruvar och plastdelar, lampor mm täcks inte av garantin. Wilfa ansvarar inte heller för skador som uppstått på grund av överdriven användning, onormal körning, hoppning med skotern, felaktig montering, felaktig förvaring, felaktig laddning, bristande rengöring etc. Batteriet kommer med 1 års garanti. Garantin gäller inte om skotern inte har laddats enligt manualen.

10. Beskrivning av fel

Vissa av felen kan åtgärdas av användaren. Är du osäker på hur ett fel ska åtgärdas, bör du kontakta servicecentret.

		ÅtgärderBeskrivning av feletDisplay
	KommunikationsfelE	01. Kontrollera att displayens styrkort är korrekt anslutet.2. Byt ut displayen.3. Byt ut styrkortet.
E1	Stött på stora hinder som elscootern inte kan ta sig över	1. Släpp gasen och sluta bromsa.2. Starta om.3. Byt ut bromsspaken.4. Byt ut gasen.
	Onormal laddningE3	1. Kontrollera om laddningskontakten i motorn sitter löst.2. Kontrollera om motorkabeln är skadad.3. Byt ut motorn.4. Byt ut styrkortet.
E4	Funktionsstörning i bromssystemet	1. Släpp på bromsen.2. Starta om.3. Byt ut bromsspaken.
	Fel på gasreglageE5	1. Gasa.2. Starta om.3. Byt ut gasen.
	LågspänningslarmBL	1. Sluta köra elscootern och ladda den.2. Starta om.3. Kontrollera om firmware har uppgraderats felaktigt.4. Byt ut styrkortet.
	HögspänningslarmBH	1. Kontrollera att elscootern är fulladdad, kör på låg hastighet och undvik att bromsa plötsligt när den är fulladdad.2. Starta om.3. Kontrollera om firmware har uppgraderats felaktigt.4. Byt ut styrkortet.
BP	Överspänning, nödläge	1. Kontrollera att elscootern är fulladdad, kör på låg hastighet och undvik att bromsa plötsligt när den är fulladdad.2. Starta om. Kontrollera om firmware har uppgraderats felaktigt.3. Byt ut styrkortet.
H1	Hög motortemperatur	1. Sluta köra eller kör elscootern i låg fart, undvik uppförsbackar.2. Kontrollera om motorkabeln är skadad eller om motorkabelns temperatursignalkabel har kortslutits.3. Byt ut motorn.
H2	Hög temperatur styrkort	1. Sluta köra eller kör elscootern i låg fart, undvik uppförsbackar.2. Kontrollera installationen av styrkortets kylare.3. Byt ut styrkort.
H3	Extremt hög temperatur styrkort	1. Sluta köra eller kör elscootern i låg fart, undvik uppförsbackar.2. Kontrollera installationen av styrkortets kylare.3. Byt ut styrkortet.
	ÖverspänningLR	1. Gasa.2. Starta om.3. Byt ut styrkortet.
	KortslutningS1	1. Koppla från motorn och starta om scootern. Om felet kvarstår måste du byta ut styrkortet och i sista hand, motorn.
	Fel på styrenhetenS2	1. Starta om elscootern stillastående2. Byt ut styrkortet.
SN	Serienummer saknas	1. Kontrollera att firmwareversionen är korrekt.2. Återställ serienumret.

Mjuk omstart

Många fel kan åtgärdas genom att utföra en mjuk återställning. Detta görs genom att trycka på strömknappen i cirka 10 sekunder. Detta leder till att skotern går tillbaka till fabriksinställningarna. Detta gäller såväl CR- och SN-fel som andra fel. Om ingen av ovanstående fellösningar har fungerat bör en mjuk återställning utföras innan du ringer kundtjänst.

Andra lösningar och tips och tricks

På www.wilfa.com/eway hittar du tips och tricks för att lösa potentiella fel samt videor som visar många grundläggande reparations- och underhållslösningar.

Denna märkning anger att produkten inte får kastas med vanligt hushållsavfall inom EU. För att förhindra skador på miljö och männis kor ska produkten lämnas in och återvinnas enligt gällande bestäm melser. Använd produkt kan lämnas på angivna återvinningsanläggn ingar eller lämnas till din lokala återförsäljare. De kan omhänderta produkten och återvinna den på miljömässigt sätt utan kostnad.
