Typ	LED LCD-TV
Märke	LG
Modell	72LM950W
Skärmstorlek	72 tum (182,9 cm)
Upplösning	1920 x 1080 (Full HD)
Mått med stativ (B x H x D)	1694,0 x 1114,0 x 386,0 mm
Mått utan stativ (B x H x D)	1694,0 x 1023,0 x 59,9 mm
Vikt med stativ	65,5 kg
Vikt utan stativ	52,6 kg
Strömförsörjning	AC 100-240 V~ 50/60 Hz
Strömförbrukning (typisk)	470 W
3D-stöd	Ja (kräver LG Cinema 3D-glasögon)
Smart-TV	Ja (LG Smart-TV med appar)
Fjärrkontroll	Magic Remote (MR300) ingår
HDMI-ingångar	4 (1 med ARC)
USB-portar	1 (USB 2.0)
Komponent-/Composite-ingång	Ja (delas med AV In)
Digital ljudutgång	1 optisk
CI-kortplats	1 PCMCIA
VESA-väggfäste	600 x 400 mm (M8-skruvar)
Energiklass	Ej specificerad (troligtvis A eller B baserat på eran)

Vanliga frågor - 72LM950W LG

Hur ansluter jag externa enheter till LG 72LM950W TV:n?

Använd HDMI-, komponent- eller composite-ingångarna på baksidan. För bästa kvalitet, använd en HDMI-kabel. Se avsnittet 'MAKING CONNECTIONS' i manualen för detaljerade diagram.

Vilket är det rekommenderade visningsavståndet för 3D-innehåll?

Håll ett avstånd på minst två gånger skärmens diagonal när du tittar på 3D-innehåll. För 72-tumsmodellen är detta cirka 3,6 meter.

Hur rengör jag TV-skärmen?

Stäng av TV:n och dra ur kontakten. Använd en torr, mjuk trasa för att försiktigt torka skärmen. För envis smuts, fukta trasan med vatten eller en mild rengöringslösning, torka sedan omedelbart torrt. Undvik att använda kemikalier.

Varför finns det ingen bild eller inget ljud?

Kontrollera att TV:n är påslagen och att strömkabeln är ansluten. Se till att rätt ingångskälla är vald. Om fortfarande ingen bild, prova en annan enhet. TV:n stängs också av automatiskt efter 15 minuters inaktivitet om ingen signal detekteras.

Hur parar jag Magic Remote?

Magic Remote paras automatiskt när TV:n slås på och du trycker på Wheel(OK)-knappen. Om parning misslyckas, stäng av och sätt på TV:n igen och tryck på Wheel(OK). För omregistrering, håll ned BACK och HOME i 5 sekunder.

Kan jag montera TV:n på väggen?

Ja, med ett VESA-kompatibelt väggfäste (600 x 400 mm, M8-skruvar). Rådgör med en kvalificerad installatör. Se till att väggen klarar TV:ns vikt (52,6 kg utan stativ).

Vilka videoformat stöds via USB?

TV:n stöder olika format inklusive DivX, MP4, AVI, MKV och JPEG för foton. För en fullständig lista, se Smart Share-menyn eller manualens specifikationer.

Hur kommer jag åt Smart-TV-funktionerna?

Tryck på HOME-knappen på fjärrkontrollen för att öppna hemmenyn. Därifrån kan du välja appar, webbläsare eller användarhandbok. En internetanslutning (trådad eller trådlös) krävs.

Är LG 72LM950W kompatibel med röststyrning?

Ja, Magic Remote stöder röstsökning. Håll ned röstsökningsknappen och tala långsamt. Kräver en nätverksanslutning och fjärrkontrollen bör vara inom 15 cm från ansiktet.

Hur ställer jag in föräldrakontroll?

Gå till INSTÄLLNINGAR > ALTERNATIV > TV-lås. Du kan ställa in ett lösenord och blockera kanaler eller ingångar baserat på åldersgränser. Standardlösenordet kan vara '0000'.

BRUKSANVISNING 72LM950W LG

Läs den här handboken noggrant innan du använder produkten och spara den för framtida bruk.

12 Uppackning
16 Köpa separat

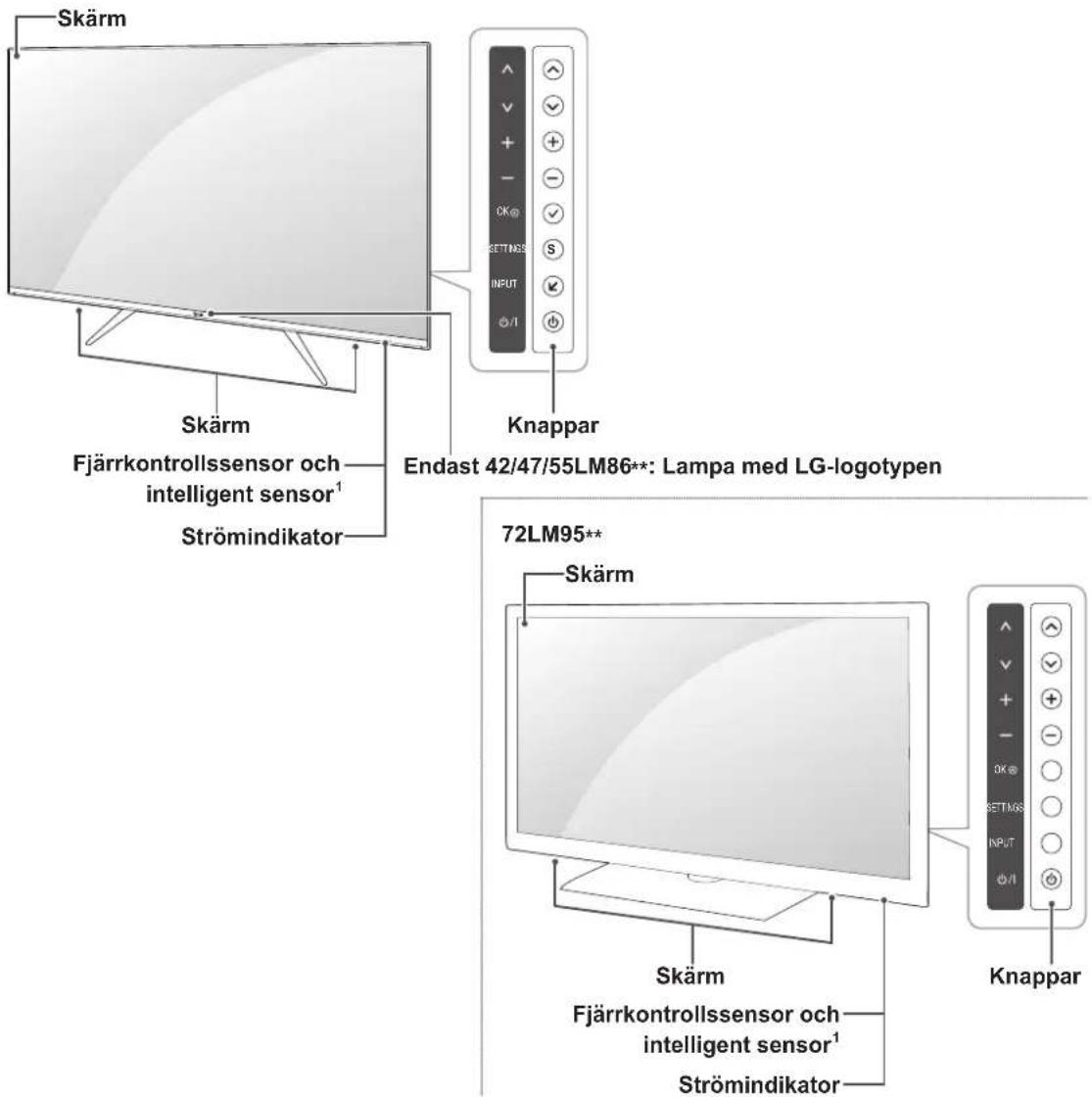

17 Delar och knappar
18 Lyfta och flytta TV:n
19 Placera TV:n på ett bord
20 Montering på vägg

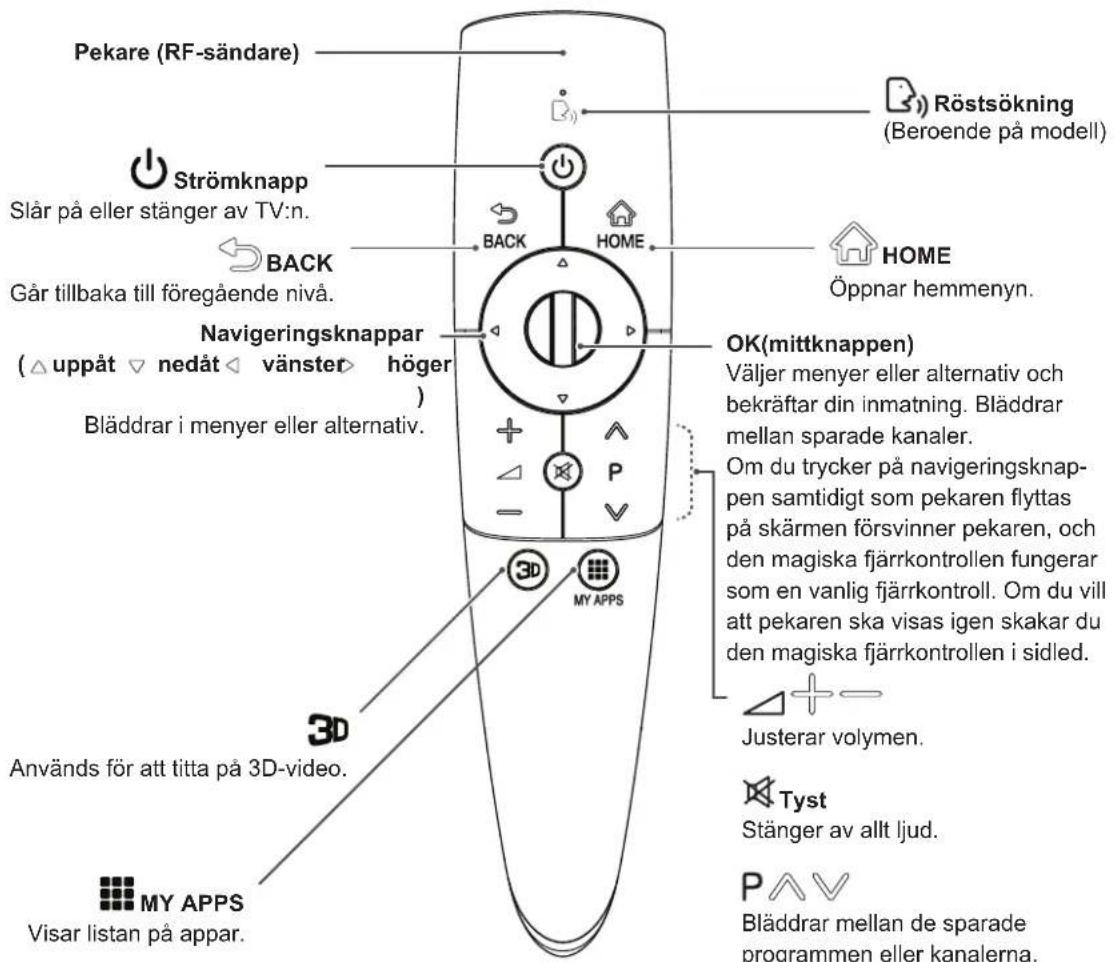

21 DEN MAGISKA FJÄRRKONTROLLENS FUNKTIONER

22 Registrera den magiska fjärrkontrollen

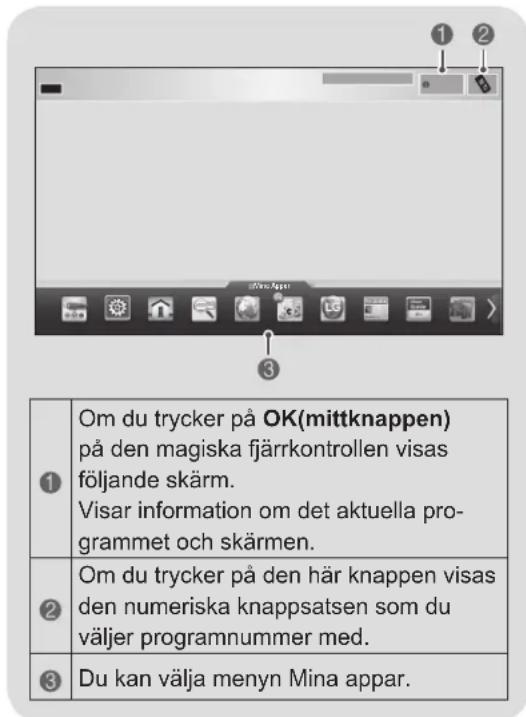

22 Så här använder du den magiska fjärrkontrollen

22 Att tänka på när du använder den magiska fjärrkontrollen

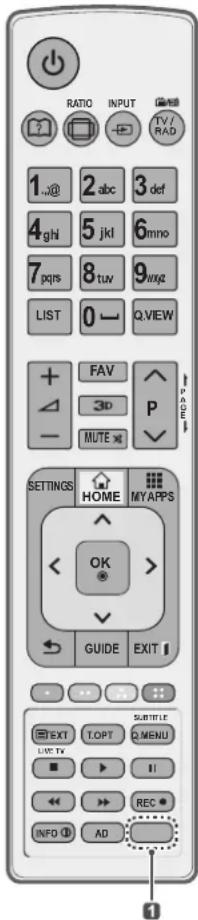

23 FJÄRRKONTROLL

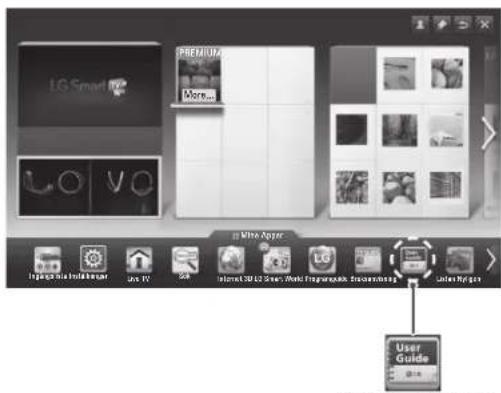

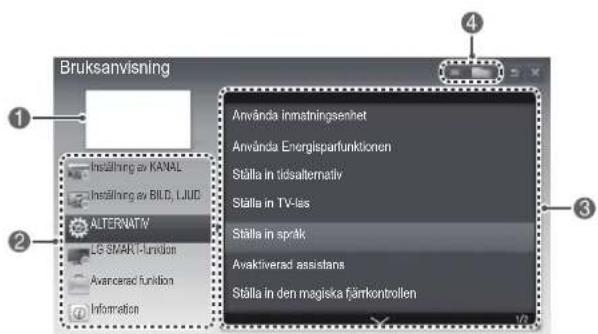

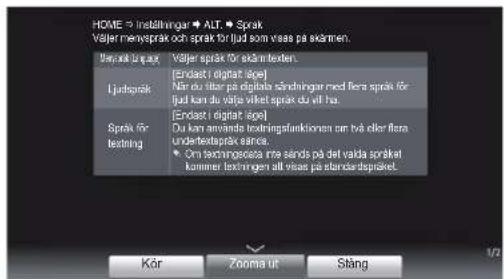

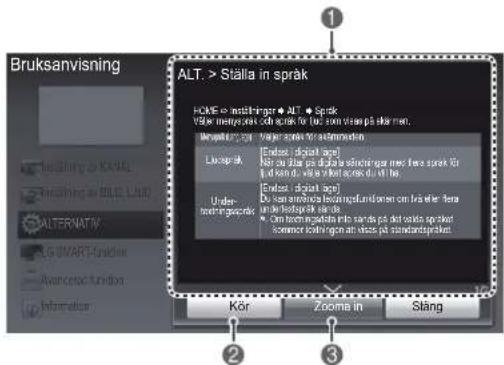

24 ANVÄNDA ANVÄNDARHANDBOKEN

25 UNDERHÅLL

25 Rengöra TV:n

25 - Skärm, ram, skåp och stativ

25 - Strömkabel

25 FELSÖKNING

26 SPECIFICATIONER

WARNING

- Om du ignorerar varningstexten kan du råka ut för en olycka och skada dig allvarligt, t.o.m. dödligt.

WARNING!

- Om du ignorerar vamingstexten kan du få lättare skador, eller så kan produkten skadas.

OBS!

- Anmärkningen hjälper dig att förstå och använda produkten på ett säkert sätt. Läs anmärkningen noggrant innan du använder produkten.

LICENSER

Vilka licenser som kan användas varierar beroende på modellen. Mer information om de olika licenserna finns på www.lg.com.

DIGITAL PLUS

PULSE

Tillverkad på licens från Dolby Laboratories. "Dolby" och symbolen med dubbelt D är varumärken som tillhör Dolby Laboratories.

HIGH-DEFINITION MULTIMEDIA INTERFACE

HDMI, HDMI logotypen och High-DefinitionMultimedia Interface är varumärken eller inregistrerade varumärken tillhörande HDMI Licensing LLC.

HD

OM DIVX VIDEO: DivX® är ett digitalt videoformat som skapats av DivX, LLC, ett dotterbolag till Rovi Corporation. Denna DivX Certified®-enhet kan spela upp DivX-video. Mer information om och programvaruverktyg för konvertering av filer till DivX-videoformat finns på webbplatsen divx.com.

OM DivX VIDEO-ON-DEMAND: Den här DivX Certified®-enheten måste vara registrerad för att det ska gå att spela upp DivX VOD-filmer (Video-on-Demand). Registreringskoden hittar du genom att gå till alternativet DivX VOD i konfigureringsmenyn. Besök vod.divx.com om du vill ha mer information om hur du genomför registreringen.

"DivX Certified® för uppspelning av DivX®-video upp till 1080p, inklusive specialinnehåll."

"DivX®, DivX Certified® och tillhörande logotyper är varumärken som tillhör Rovi Corporation eller dess dotterbolag och används under licens."

"Omfattas av ett eller flera av följande amerikanska patent: 7,295,673; 7,460,668; 7,515,710; 7,519,274"

dts®

2.0+Digital Out

Tillverkad på licens under följande amerikanska patent: 5,956,674; 5,974,380; 6,487,535 och andra utfärdade och väntande amerikanska och världsomfattande patent. DTS, symbolen & DTS och symbolen är tillsammans inregistrerade varumärken & DTS 2.0+Digital Out är ett varumärke som tillhör DTS, Inc. I produkten ingår programvaror. © DTS, Inc. Med ensamrätt.

MEDDELANDE OM PROGRAMVARA FÖR ÖPPEN KÄLLKOD

På webbplatsen http://opensource.lge.com kan du hämta källkoden för GPL, LGPL, MPL och andra öppna källkod-licenser som ingår för den här produkten.

Förutom källkoden kan du även hämta alla tillhörande licensvillkor, samt information om garantifriskrivning och upphovsrätt.

Det finns en CD-ROM-skiva med öppen källkod som du kan köpa från LG Electronics till självkostnadspris (inkl. mediakostnad, frakt och hanteringskostnader). Gör din beställning till LG Electroncis via e-post på [e-mail]: Erbjudandet gäller i tre (3) år från produktens inköpsdatum.

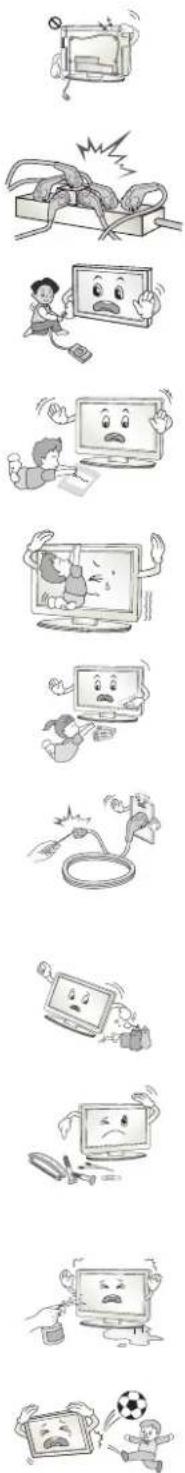

SÄKERHETSFÖRESKRIFTER

Läs säkerhetsföreskrifterna noggrant innan du använder produkten.

WARNING

- Placera inte TV:n och fjärrkontrollen i följande omgivningar:

» En plats med direkt solljus
» En plats med hög fuktighet, t.ex. ett badrum
» I närheten av en värmekälla, t.ex. en spis, och andra apparater som genererar värme
» Nära diskbänkar eller luftfuktare där de lätt kan utsättas för ånga eller olja
» En plats med regn och vind
» Nära behållare med vatten, t.ex. vaser

Annars finns risk för brand, elektriska stötar eller tekniska fel.

- Placera inte produkten där den kan utsättas för damm.

Detta medför risk för brand.

- Kontakten till eluttaget används för bortkoppling. Kontakten måste alltid vara fullt fungerande.

- Rör aldrig nätkontakten med våta händer. Torka genast av hela nätsladden noga om stickkontakten blir blöt eller täckt av damm.

Annars kan du få livshotande elektriska stötar på grund av fukten.

- Anslut nätkabeln till ett jordat uttag. (Med undantag för apparater som inte är jordade.)

Annars kan du få livsfarliga elektriska stötar.

- Anslut nätkabeln noga så den inte glappar.

Om kabeln glappar kan eldsvåda uppstå.

- Kontrollera att strömsladden inte kommer i kontakt med varma föremål som element.

Detta ökar risken för brand och elektriska stötar.

- Placera inte tunga föremål eller själva produkten på strömsladdar.

Detta kan resultera i eldsvåda eller elektriska stötar.

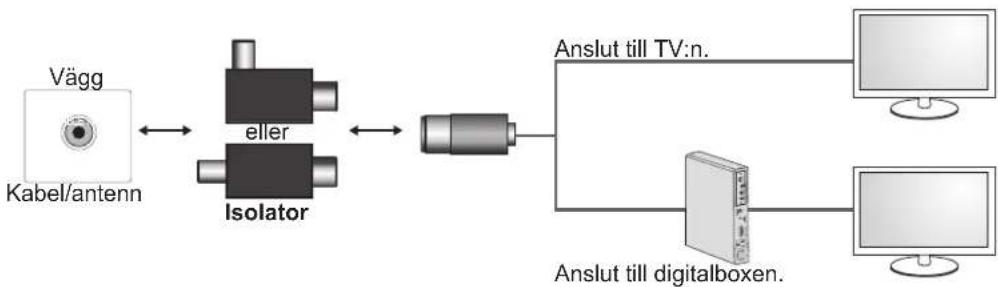

- Böj antennkabeln längs med husfasaden, så nära som möjligt, för att förhindra att regn läcker in.

Annars kan det uppstå vattenskador inuti produkten vilket kan leda till elektriska stötar.

WARNING

- När du monterar en TV på väggen ska du se till du inte installerar den genom att hänga ström- och signalkablar på baksidan av den. Detta kan orsaka eldsvåda eller elektriska stötar.

- Anslut inte för många elektriska apparater till en och samma förgreningsdosa. Detta kan leda till att eldsvåda uppstår på grund av överhettning.

- Se till att inte tappa eller välta produkten när du ansluter externa enheter. Det kan resultera i personskador eller skador på produkten.

- Förvara torkmedel, plast och annat förpackningsmaterial utom räckhåll för barn. Antifuktmaterial är skadligt vid förtäring. Vid oavsiktlig förtäring ska du tvinga patienten att kräkas och sedan besöka närmaste sjukhus. Plastemballaget kan dessutom orsaka kvävning. Förvaras utom räckhåll för barn.

- Låt inte barn klättra eller hänga på TV:n. Då kan TV:n ramla och detta kan orsaka allvarliga skador.

- Kassera använda batterier noggrant så att barn inte kommer åt att äta dem. Om detta händer ska du omedelbart ta barnet till en läkare.

- Sätt inte in en strömledande produkt (som metallbestick) i ena änden av strömkabeln medan den andra änden är ansluten till ingången i väggen. Rör inte heller strömkabeln direkt efter att du anslutit den till ingången i väggen. Då kan du få elektriska stötar. (Beroende på modell)

- Du bör inte ställa eller förvara brandfarliga ämnen i närheten av produkten. Vårdslös hantering av brandfarliga ämnen innebär risk för explosion eller eldsvåda.

- Se till att metallföremål som mynt, hårnålar och gem inte kan falla ner i produkten. Var också försiktig med lättantändliga föremål som papper eller tändstickor. Barn måste vara extra försiktiga. Elektriska stötar, eldsvåda eller skador kan inträffa. Om ett främmande föremål hamnar i produkten kopplar du från strömsladden och kontaktar servicecenter.

- Spreja inte vatten på produkten och gnugga inte brandfarliga vätskor på den (som thinner eller bensen). Det kan leda till elektriska stötar eller eldsvåda.

- Skydda produkten från stötar, se till att inte något objekt ramlar in i produkten eller på skärmen. Du eller produkten kan skadas.

WARNING

- Vidrör aldrig denna produkt under åskväder. Då kan du få elektriska stötar.

- Rör aldrig vid vägguttaget vid gasläckor. Öppna fönstren och vädra. Eldsvådor eller brännskador kan uppstå på grund av gnistor.

- Ta inte själv isär produkten. Försök inte heller att reparera eller modifiera den på egen hand. Det kan leda till elektriska stötar eller eldsvåda. Kontakta servicecentret vid kontroll, finjustering eller reparation.

- Om något av följande inträffar kopplar du ur produkten och kontaktar ett lokalt servicecenter.

» Produkten har utsatts för stötar
» Produkten har skadats
» Främmande föremål har kommit in i produkten
» Det kom rök eller konstig lukt från produkten Detta kan resultera i eldsvåda eller elektriska stötar.

- Dra ur nätkabeln om du vet att du inte kommer att använda produkten under en längre tid.

Ansamlat damm kan orsaka eldsvåda, och försämrad isolering kan leda till krypströmmar, kortslutning eller eldsvåda.

- Produkten får inte utsättas för vatten (droppar eller stänk). Placera inte föremål som innehåller vätska, t.ex. vaser, på apparaten.

WARNING!

- Installera produkten på en plats där det inte förekommer radiovågor.

- Avståndet mellan utomhusantennen och eventuella kraftledningar ska vara tillräckligt stort så att antennen inte nuddar kraftledningarna om den faller. Detta medför risk för elektriska stötar.

- Installera inte produkten på platser som instabila hyllor eller lutande ytor. Undvik också platser där det finns vibrationer eller där produkten inte har ordentligt stöd. Annars kan produkten falla eller välta vilket kan orsaka personskada eller skada på produkten.

- Om du installerar TV:n på ett stativ måste du montera den på ett säkert sätt så att den inte kan välta. Om produkten välter kan det orsaka allvarliga skador.

WARNING!

• Om du tänker montera apparaten på en vägg fäster du VESA standardväggmonteringsfäste (valfri komponent) på apparatens baksida. När du installerar TV:n med hjälp av väggmonteringsfästet (valfri komponent) ska du sätta fast det ordentligt så att det inte ramlar ner.
• Använd endast tillbehör som angivits av tillverkaren.

- Kontakta en kvalificerad serviceperson när du installerar antennen. På så sätt minimeras risken för brand eller elektriska stötar.

- Vi rekommenderar att du håller ett avständ på minst två till sju gånger den diagonala skärmstorleken när du tittar på TV. Om du tittar på TV under lång tid kan du börja se suddigt.

- Använd enbart angiven typ av batteri. Annars kan fjärrkontrollen gå sönder.

- Blanda inte gamla och nya batterier. Detta kan leda till att batterierna överhettas och läcker.

- Kontrollera att det inte finns några föremål mellan fjärrkontrollen och sensorn.

- Signalen från fjärrkontrollen kan störas av solljus eller annat starkt ljus. I så fall ska du göra det mörkare i rummet.

- Se till att anslutningskablarna är tillräckligt långa vid anslutning av externa enheter som t.ex spelkonsoler. Annars kan produkten ramla vilket kan orsaka personskada eller skada på produkten.

- Använd inte stickproppen för att starta eller stänga av apparaten. (Använd inte strömkabeln som strömbrytare.) Det kan orsaka mekaniska fel eller leda till elektriska stötar.

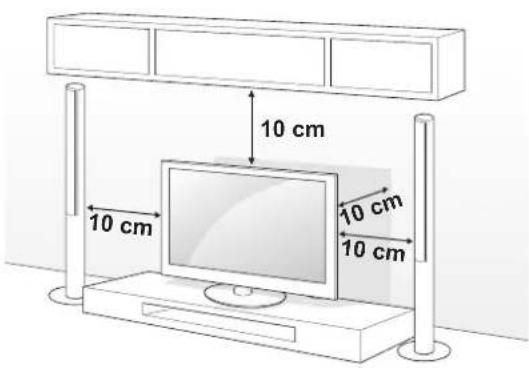

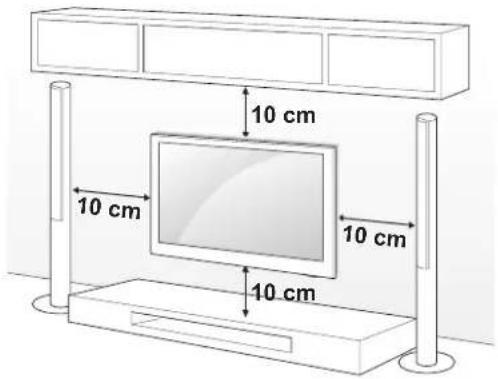

- Följ installationsanvisningarna nedan för att förhindra att produkten överhettas. » Avståndet mellan apparat och vägg bör vara minst 10 cm. » Installera inte produkten på en plats som saknar ventilation (t.ex. i en bokhylla eller ett skåp). » Installera inte produkten på en matta eller en dyna. » Se till att luftventilen inte blockeras av en duk eller gardin. Annars kan eldsvåda uppstå.

WARNING!

- Vidrör inte ventilationshålen när du tittar på TV eftersom dessa kan vara heta. Detta påverkar inte produktens funktion eller prestanda

- Kontrollera produktens sladdar regelbundet, och om utseendet visar på skador eller nedbrytning kopplar du från den, slutar att använda den och får sladden ersatt med exakt samma ersättningsprodukt från en auktoriserad återförsäljare.

- Se till att damm inte samlas på nätkontakten eller i vägguttaget. Detta medför risk för brand.

- Skydda nätsladden från fysisk eller mekanisk felanvändning, t.ex. att böja, slå knutar på, klämma i dörrar eller gå på den. Var extra uppmärksam på kontakter, vägguttag och de punkter där sladden kommer ut från apparatens hölje.

- Tryck eller skrapa inte på skärmytan med handen eller med vassa föremål som naglar, spik, pennor eller liknande, som kan orsaka repor.

- Undvik att vidröra skärmen eller hålla fingrarna mot den en längre tid. Detta kan orsaka tillfälliga förvängningseffekter på skärmen.

- När du rengör produkten och dess komponenter kopplar du bort strömmen och torkar med en mjuk trasa. Om du trycker för hårt kan det leda till repor eller missfärgningar. Spraya inte vatten på produkten eller torka den med en våt trasa. Använd aldrig fönsterputs, rengöringsmedel för bilar, industriella rengöringsmedel, skurmedel, vax, bensen, alkohol o.s.v. som kan skada produkten och dess panel. Annars kan det uppstå eldsvåda, elektriska stötar eller produktskada (deformation, korrosion eller att produkten går sönder).

- Så länge som den här enheten är ansluten till ett vägguttag kommer den inte att kopplas från växelströmkällan, även om du stänger av enheten med strömbrytaren.

- När du ska dra ur sladden tar du tag i stickproppen och drar ur den. Om ledningarna inuti strömkabeln kopplas bort kan det orsaka eldsvåda.

- Se till att du stänger av strömmen innan du flyttar produkten. Sedan drar du ur strömkablarna, antennkablarna och alla anslutningskablar. TV:n eller strömsladden kan vara skadade vilket kan leda till brand eller orsaka elektriska stötar.

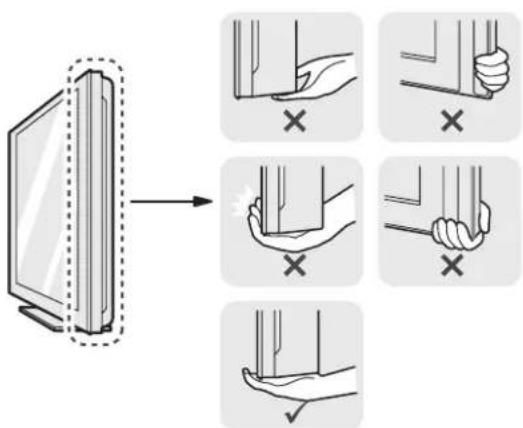

- Ta hjälp av någon annan när du flyttar eller packar upp produkten eftersom den är tung. Annars kan personskador uppstå.

WARNING!

- Kontakta servicecenter en gång om året för rengöring av produktens interna delar. Damm som samlas inne i produkten kan förorsaka mekaniska fel.

- Lämna all service till kvalificerad servicepersonal. Service krävs när produkten har skadats, t.ex. när strömsladden eller -kontakten har skadats, vätska har spills i produkten, produkten har utsatts för regn eller fukt, inte fungerar normalt eller har tappats.

- Om produkten är sval kan det hända att du ser lite "flimmer" när den slås på. Det är helt normalt. Det är inte fel på produkten.

- Panelen är en högteknologisk produkt med en upplösning på två miljoner till sex miljoner pixlar. Det kan hända att du ser små svarta prickar och/eller färgade prickar (röda, blå eller gröna) i storleken 1 ppm på panelen. Detta är inte ett tecken på att något är fel, och det påverkar inte produktens prestanda eller pålitlighet. Det här fenomenet förekommer också i produkter från tredje part och ger inte rätt till byte eller återbetalning.

- Panelens ljusstyrka och färg kan se olika ut beroende på vilken vinkel du tittar från (vänster/höger/uppåt/nedåt). Det här fenomenet uppstår på grund av panelens egenskaper. Det har inget med produktens prestanda att göra och det är inte ett tecken på att något är fel.

- Om du visar en stillbild (t.ex. en TV-kanals logotyp, meny på skärmen, scen från ett TV-spel) för länge, kan det skada skärmen och orsaka eftersläckning av bilden. Detta kallas frysta bilder. Produktens garanti täcker inte frysta bilder.

Undvik att visa stillbilder på TV-skärmen under en längre period (2 timmar eller längre för LCD-skärmar, 1 timme eller längre för plasma-TV).

Om bildformatet är inställt på 4:3 under lång tid, kan det resultera i frysta bilder på panelens kanter.

Det här fenomenet förekommer också i produkter från tredje part och ger inte rätt till byte eller återbetalning.

- Genererat ljud

"Knäppande" ljud: Ett knäppande ljud som hörs när du tittar på eller stänger av TV:n orsakas av termisk sammandragning i plasten på grund av temperatur och fuktighet. Detta ljud är vanligt för produkter där termisk deformation krävs. Brummande från elektrisk krets/surrande från panelen: Ett lågfrekvent ljud genereras från en snabb växlingskrets som tillhandahåller en stor mängd ström för att driva produkten. Detta varierar beroende på produkten.

De här genererade ljuden påverkar inte produktens prestanda eller pålitlighet.

Visa 3D-bilder

WARNING

Tittarmiljö

• Tittartid

Ta pauser på 5–15 minuter varje timme när du tittar på 3D-innehåll. Om du tittar på 3D-innehåll länge kan du få huvudvärk, känna yrsel, trötthet och trötthet i ögonen.

Personer som har ljuskänslig epilepsi eller någon kronisk sjukdom

• Vissa användare kan drabbas av anfall eller andra avvikande symptom när de utsätts för blinkande ljus eller särskilda mönster i 3D-innehåll.
• Titta inte på 3D-video om du känner dig illamående, är gravid och/eller har en kronisk sjukdom som epilepsi, hjärtsjukdom, blodtryckssjukdom, o.s.v.
• 3D-innehåll rekommenderas inte för dem som lider av stereoblindhet eller stereoanomali. Dubbla bilder eller obehag av att titta kan upplevas.
• Om du skelar, har nedsatt syn eller astigmatism kan du ha problem med att uppfatta djup, och du kan lätt bli trött i ögonen på grund av dubbla bilder. Vi rekommenderar att du tar paus oftare än en genomsnittlig vuxen person.
• Om din syn varierar mellan höger och vänster öga, bör du kontrollera din syn innan du tittar på 3D-innehåll.

Symptom som kräver avbrott eller att du avstår från att titta på 3D-innehåll

• Titta inte på 3D-innehåll när du känner trötthet på grund av sömnbrist, överansträngning eller alkohol.
• Om du upplever dessa symptom ska du sluta använda/titta på 3D-innehåll och vila tills symptomen försvinner.
  » Kontakta din läkare om symptomen inte försvinner. Symptomen kan inbegripa huvudvärk, smärta i ögongloberna, yrsel, illamående, hjärtklappning, suddighet, obehag, dubbla bilder, obehagskänsa eller trötthet i ögonen.

WARNING!

Tittarmiljö

- Tittaravständ

När du tittar på 3D-filmer bör avståndet till TV:n vara minst dubbla den diagonala storleken på den. Om du känner obehag när du tittar på 3D-innehåll flyttar du längre bort från TV:n.

Tittarålder

- Spädbarn/Barn

Det är förbjudet för barn under fem år att utsättas för/titta på 3D-innehåll.

Barn under 10 år kan överreagera och bli överdrivet upprymda eftersom deras syn är under utveckling (till exempel: försöker peka på skärmen eller försöker hoppa in i den). Särskild tillsyn och extra uppmärksamhet krävs när barn tittar på 3D-innehåll.

Barn har större binokulär skillnad för 3D-bilder än vuxna eftersom avståndet mellan deras ögon är kortare än hos vuxna. Därför uppfattar de mer stereoskopiskt djup jämfört med vuxna i samma 3D-bild.

- Tonåringar

Tonåringar under 19 år kan reagera med känslighet på grund av stimuleringen från ljuset i 3D-innehåll. Råd dem att avstå från att titta på 3D under lång tid när de är trötta.

- Äldre

Äldre personer kan uppfatta mindre 3D-effekt än unga. Sitt inte närmare TV:n än det rekommenderade avständet.

Säkerhetstips när du använder 3D-glasögonen

• Se till att du använder 3D-glasögon från LG. Annars kanske du inte kan se 3D-innehåll korrekt.
• Använd inte 3D-glasögonen istället för dina vanliga glasögon, solglasögon eller skyddsglasögon.
• Modifierade 3D-glasögon kan göra så att du bli trött i ögonen eller så att bilden förvrängs.
• Förvara inte 3D-glasögonen i extremt hög eller låg temperatur. Det leder till deformation.
• 3D-glasögonen är ömtåliga och repas lätt. Använd alltid en mjuk, ren trasa när du torkar av glasen. Repa inte linserna på 3D-glasögonen med vassa föremål och rengör inte med kemikalier.

OBS!

• Illustrationen kan se annorlunda ut än den gör på TV:n.
• TV-apparatens skärmvisningar (OSD, On Screen Display) kan se lite annorlunda ut jämfört med vad som visas i användarhandboken.
• Tillgängliga menyer och alternativ kan skilja sig åt beroende på vilken ingångskälla eller produktmodell du använder.
• I framtiden kommer den här TV:n att förses med nya funktioner.
• TV:n kan placeras i standby-läge för att minska strömförbrukningen. TV:n bör dessutom stängas av om den inte ska användas på ett tag eftersom det minskar strömförbrukningen ytterligare.
• Den ström som förbrukas under användningen kan minskas rejält om bildens ljusstyrka minskas vilket minskar de totala driftskostnaderna.

INSTALLATIONSANVISNINGAR

1 Öppna förpackningen och kontrollera att alla tillbehör finns med.
2 Fäst stativet på TV:n.
3 Anslut en extern enhet till TV:n.
4 Se till att nätverksanslutningen är tillgänglig.
Du kan bara använda TV:ns nätverksfunktioner när nätverksanslutningen är aktiv

Kontrollera att din produktkartong innehåller följande föremål. Om några tillbehör saknas ska du kontakta den återförsäljare som du köpte produkten av. Bilderna i den här användarhandboken kan skilja sig från den verkliga produkten och det verkliga föremålet.

WARNING!

• Använd inte några ej godkända produkter eftersom det kan ha negativ inverkan på säkerheten och produktens livslängd.
• Alla skador eller personskador som orsakats av användning av ej godkända produkter täcks inte av garantin.
• Vissa modeller har en tunn film som sitter fast på skärmen och den här filmen får inte tas bort.

OBS!

• Vilka föremål som medföljer din produkt kan variera beroende på modell.
• Produktspecifikationer och innehåll i den här användarhandboken kan ändras utan föregående meddelande på grund av uppgradering av produktens funktioner.
• För bästa möjliga anslutning bör HDMI-kablar och USB-enheter inte vara större än 10 mm tjocka och 18 mm breda. Använd en förlängningskabel med stöd för USB 2.0 om USB-kabeln eller USB-minnet inte passar i TV:ns USB-port.

A≤10mm
B ≦ 18 mm

Användarhandbok

Magisk fjärrkontroll,
Batterier (AA)
(Se sid. 21)

Fjärrkontroll och batterier (AAA)
(Se sid. 23)

Kompositvideokabel
(Se sid. B-8, B-9)

Komponentvideokabel
(Se sid. B-8)

SCART-kabel
(Se sid. B-10)

Cinema 3D-glasögon
3D-glasögonens nummer kan variera beroende på modell eller land.

Dual play-glasögon
(Beroende på modell)

Polerduk
(Beroende på modell)
Använd den här för att ta bort damm från skåpet.

Isolator
(Beroende på modell)
(Se sid. 15)

Endast 47/55LM96**, 42/47/55LM86**

Bakre stativkåpa (Se sid. A-3, A-4)

Ställ (Se sid. A-3, A-4)

Fot (Se sid. A-3, A-4)

Stativskruvar 8 EA, M4 x 20 (Se sid. A-3, A-4)

Kabelsamlare 2 EA (Se sid. A-7)

Endast 72LM95**

Bakre stativkåpa (Se sid. A-6)

Ställ (Se sid. A-6)

Fot (Se sid. A-6)

Stativskruvar 4 EA, M4 x 20 / 4 EA, M5 x 35 (Se sid. A-6)

Kabelsamlare 2 EA (Se sid. A-7)

Nätsladd

Trådlöst nätverk

WARNING!

- Så här gör du om det finns en isolator.

» Använd den här komponenten när du ska installera din TV och den jordade strömmen inte har samma spänning som den jordade antennsignalen. Om TV:n inte har samma spänning som den jordade antennsignalen kan antennkontakten värmas upp, och den höga värmen kan orsaka olyckor.
» Du kan förbättra säkerheten när du tittar på TV genom att ta bort spänningen från TV-antennen. Vi rekommenderar att du fäster isolatorn vid väggen. Om den inte kan fästas vid väggen fäster du den på TV:n. Koppla inte från antennisolatorn efter installationen.
» Innan du börjar ska du se till att TV-antennen är ansluten.

Anslut den ena änden av isolatorn till kabel/antennuttaget och den andra till TV:n eller digitalboxen.

"Utrustning som är kopplad till skyddsjord via jordat vägguttag och/eller via annan utrustning och samtidigt är kopplad till kabel-TV nät kan i vissa fall medföra risk för brand.

För att undvika detta skall vid anslutning av utrustningen till kabel-TV nät galvanisk isolator finnas mellan utrustningen och kabel-TV nätet."

När du använder RF-isolatorn kan du förlora viss signalkänslighet.

Köpa separat

Tillbehör som köps separat kan ändras eller justeras för kvalitetsförbättring utan föregående meddelande. Dessa tillbehör finns att köpa hos din återförsäljare. Dessa enheter fungerar bara med vissa modeller.

AN-MR300

Magisk fjärrkontroll

AG-F2**, AG-F3**

Cinema 3D-glasögon

Modellnamnet och -designen kan ändras på grund av uppgraderingar av produktfunktioner, tillverkaren eller på grund av olika regler.

Delar och knappar

47/55LM96**, 42/47/55LM86**

Knappar	Strömindikator
	Bläddrar mellan sparade program.
+ -	Justerar volymen.
OK	Väljer det markerade menyalternativet eller bekräftar en ingång.
SETTINGS	Ger åtkomst till hemmenyn, eller sparar din inmatning och går ur menyerna.
INPUT	Ändrar ingångskällan.
/I	Stänger av eller slår på strömmen.

1 Intelligent sensor – Justerar bildkvaliteten och ljusstyrkan i enlighet med den omgivande miljön.

OBS!

- Du kan ändra strömindikatorn till av eller på genom att välja ALT. i huvudmenyn.

Lyfta och flytta TV:n

Innan du lyfter eller flyttar TV:n bör du läsa följande så att den inte repas eller skadas, samt som en garanti för säker transport oavsett TV-apparatens typ eller storlek.

WARNING!

- Undvik att röra vid skärmen eftersom det kan skada den.

• Vi rekommenderar att TV:n är kvar i kartongen eller förpackningsmaterialet när du flyttar den.
• Koppla bort strömsladden och alla kablar innan du flyttar eller lyfter TV:n.
• Se till att skärmen är vänd bort från dig när du håller TV:n för att skydda den mot skador.

- Håll den övre och undre delen av ramen i ett fast grepp. Se till att inte hålla i den transparenta delen, högtalarna eller högtalargallren.

• Det krävs minst 2 personer för att flytta en större TV.
• Om du ska bära TV:n ska den hållas på samma sätt som bilden visar.

• Utsätt inte TV:n för stötar eller stora vibrationer vid transport.
• Håll TV:n upprätt när du lyfter den och se till att inte vända den på sidan eller luta den åt vänster eller höger.
• När du flyttar TV:n ska skyddsplattorna täcka TV:ns sidor. (Beroende på modell)

Placera TV:n på ett bord

1 Lyft upp TV:n i upprätt position på ett bord.

- Lämna ett utrymme på (minst) 10 cm mellan bildskärmen och väggen för god ventilation.

2 Anslut strömsladden till ett eluttag.

WARNING!

- Placera inte TV:n i närheten av eller på värmekällor eftersom det kan leda till brand eller annan skada.

Justerar TV:ns vinkel så att den passar din synvinkel

Du kan vrida TV:n 20 grader åt höger eller vänster för att få en bra vinkel.

WARNING!

- Var försiktig så att du inte klämmer fingrarna när du justerar produktens vinkel. Personskada kan uppstå om händer eller fingrar kläms. Om produkten lutas för mycket kan den falla och skadas, eller skada personer.

Säkra TV:n i en vägg

Denna funktion finns inte på alla modeller.

1 Sätt i och skruva åt skruvöglorna eller vin-keljärnen och skruvarna på baksidan av TV:n.
- Om det redan sitter skruvar där skruvöglorna ska sättas fast tar du bort dem först.
2 Fäst vinkeljärnen med skruvarna på väggen. Passa in vinkeljärnen på väggen mot skruvög- lorna på baksidan av TV:n.
3 Fäst ihop skruvöglorna och vinkeljärnen ordentligt med ett stadigt rep. Se till att repet är horisontellt mot den plana ytan.

WARNING!

- Se till att barn inte klättrar på TV:n eller hänger i den.

OBS!

• Använd en hållare eller ett skåp som är starkt och stort nog att klara TV:ns vikt på ett säkert sätt.
• Vinkeljärn, skruvar och rep medföljer inte. Du kan köpa ytterligare tillbehör från din lokala återförsäljare.

Montering på vägg

Sätt försiktigt fast ett valfritt väggmonteringsfäste på baksidan av TV:n och montera väggfästet på en bärkraftig vägg i rät vinkel mot golvet. Kontakta kvalificerad personal om du vill fästa TV:n i andra byggnadsmaterial.

LG rekommenderar att väggmonteringen utförs av en professionell installatör.

Se till att använda skruvar och väggmonteringsfästen som uppfyller VESA-standarden. Standardmätt för väggmonteringsutrustningen anges i tabellen nedan.

Väggmonteringsfäste

Modell 47/55LM96 **42/47/55LM86**		72LM95**
VESA (A x B)	400 x 400 600 x	400
Standard-skruv	M6 M8
Antal skruvar	4 4
Väggmonteringsfäste	LSW400BXLSW420BX	LSW600B

WARNING!

• Koppla först bort strömsladden innan du flyttar eller installerar TV:n. Annars finns risk för elektriska stötar.
• Om du installerar TV:n i taket eller på en lutande vägg kan den falla och orsaka personskador. Använd ett godkänt väggmonteringsfäste från LG och kontakta en lokal återförsäljare eller kval- ificerad personal.
• Dra inte åt skruvarna alltför hårt eftersom det kan skada TV:n och medföra att garantin blir ogiltig.
• Använd skruvar och väggfästen som uppfyller VESA-standarden. Skador eller personskador som orsakats av felaktig användning eller olämpliga tillbehör täcks inte av garantin.

OBS!

• Använd skruvar som följer specifikationerna i VESA-standarden.
• I väggmonteringsutrustningen ingår en installationsmanual och nödvändiga delar.
• Väggmonteringsfästet köps separat. Du kan köpa ytterligare tillbehör från din lokala återförsäljare.
• Längden på skruvarna kan variera beroende på väggmonteringen. Se till att använda rätt längd.
• Mer information finns i den användarhandbok som medföljde väggmonteringsutrustningen.

(Beroende på modell)

• För att skydda TV-skärmen (mot repor, fingeravtryck) ska du placera TV:n på ett plant bord utan att ta bort omslagsplasten.
• När du har tagit bort omslagsplasten på TV:ns baksida installerar du TV:n enligt användarhandboken som medföljer produkter med väggmonteringsfäste.
• Ta bort skyddsplattorna när du har installerat TV:n.

DEN MAGISKA FJÄRRKONTROLLENS FUNKTIONER

När meddelandet "Batterinivån i den magiska fjärrkontrollen är låg. Byt batteri." visas är det dags att byta batteri.

När du behöver byta batterier öppnar du luckan och byter ut batterierna (1,5 V AA) med ⭕ och ⚫vänt åt det håll som visas på etiketten inuti batterifacket. Stäng sedan luckan. Se till att rikta fjärrkontrollen mot fjärrkontrollsensorn på TV:n.

När du ska ta ur batterierna gör du precis som vid isättning, men tvärtom.

WARNING!

- Blanda inte gamla och nya batterier, eftersom det kan skada fjärrkontrollen.

Röstsökning (Beroende på modell)

Du måste ha en nätverksanslutning om du ska använda röstsökningsfunktionen.

Hur snabbt identifieringen går kan variera beroende på användaren (röst, uttal, intonation och hastighet) och omgivningen (bakgrundsljud och tv-volym).

1 Välj ikonen Röstsökning på skärmen.
2 Tala långsamt och tydligt. När rösten har identifierats visas ett meddelande om att bearbetning pågår.
- Använd Magic-fjärrkontrollen högst 15 cm från ansiktet.

Registrera den magiska fjärrkontrollen

Den magiska fjärrkontrollen används genom att du parar ihop den med TV:n. När du har köpt TV:n ska du registrera den magiska fjärrkontrollen enligt följande:

Så här registrerar du den magiska fjärrkontrollen

1 För att registrera automatiskt, starta TVn och tryck på OK(mittknappen)-knappen. När fjärrkontrollen återregistrerats kommer ett meddelande visas på TVn att detta är utfört.2 Om registreringen misslyckas, starta om TVn och tryck på OK(mittknappen)-knappen för att slutföra registreringen.

Så här omregistrerar du den magiska fjärrkontrollen

1 Tryck och håll BACK samt HOME-knapparna nedtryckta samtidigt i 5 sekunder. Sedan registrerar du kontrollen genom att följa "Så här registrerar du magiska fjärrkontrollen" ovan.2 För att återregistrera fjärrkontrollen, håll BACK-knappen nedtryckt i 5 sekunder med fjärrkontrollen riktad mot TVn. När fjärrkontrollen återregirerats kommer ett meddelande visas på TVn att detta är utfört.

Så här använder du den magiska fjärrkontrollen

1 Om pekaren försvinner rör du fjärrkontrollen lite till höger eller vänster. Då dyker den automatiskt upp på skärmen.» Om pekaren inte används på en stund kommer den att försvinna.2 Du kan flytta pekaren genom attrikta pekarmottagaren på fjärrkontrollen mot TV:n och sedan flytta den åt vänster, åt höger, uppåt eller nedåt.» Om pekaren inte fungerar ordentligt, låter du fjärrkontrollen vara i 10 sekunder innan du använder den igen.

Att tänka på när du använder den magiska fjärrkontrollen

• Använd fjärrkontrollen inom längsta kommunikationsavständ (10 m). Om du använder fjärrkontrollen på längre avständ än så, eller om det står saker i vägen, kanske den inte fungerar.
• Avbrott i kommunikationen kan även uppstå på grund av närstående enheter. Elektriska enheter som mikrovågsugnar eller trådlösa nätverksprodukter kan orsaka störningar, efter- som dessa använder samma radiofrekvensband som den magiska fjärrkontrollen (2,4 GHz).
• Den magiska fjärrkontrollen kan skadas eller sluta fungera om du tappar den eller utsätter den för kraftiga stötar.
• Se till att du inte stöter till möbler eller personer i närheten när du använder den magiska fjärrkontrollen.
• Tillverkaren och installatören kan inte tillhandahålla service som är relaterad till person-säkerhet, då den trådlösa enheten kan orsaka störningar från elektromagnetiska vågor.
• Åtkomstpunkten (ÅP) bör installeras minst 1 meter från TV:n. Om åtkomstpunkten är installerad inom 1 meter kan det hända att den magiska fjärrkontrollen inte fungerar ordentligt på grund av frekvensstörningar.

FJÄRRKONTROLL

När du ska byta ut batterierna öppnar du luckan och byter ut batterierna (1,5 V AAA). Se till att och är vända åt det håll som visas på etiketten inuti batterifacket och stäng sedan luckan. Se till att fjärrkontrollen riktas mot fjärrkontrollsensorn på TV:n.

När du ska ta ur batterierna gör du precis som vid isättning, men tvärtom.

WARNING!

- Blanda inte gamla och nya batterier, eftersom det kan skada fjärrkontrollen.

Strömknapp

Slår på eller stänger av TV:n.

Användarhandbok

Se användarhandboken.

RATIO

Ändrar bildstorleken.

→ INPUT

Ändrar ingångskällan.

TV/RAD

Väljer program för radio, TV och digital-TV.

Alfanumeriska knappar

För att ange bokstäver och siffror.

LIST

Ger åtkomst till den sparade programlistan.

Mellanslag

Öppnar en tom plats på skärmtangentbordet.

Q.VIEW

Återgår till föregående program.

Justerar volymen.

FAV

Ger åtkomst till listan över favoritkanaler.

3D

Används för att titta på 3D-video.

MUTE (Tyst)

Stänger av allt ljud.

Bläddrar mellan de sparade programmen eller kanalerna.

PAGE

Går till föregående eller nästa sida.

SETTINGS

Ger åtkomst till huvudmenyerna.

HOME

Ger åtkomst till hemmenyerna.

MY APPS

(∧uppåt ∨nedåt < vänster> höger)

Bläddrar i menyer eller alternativ.

OK

Väljer menyer eller alternativ och bekräftar din inmatning.

BACK (Bakåt)

Går tillbaka till föregående nivå.

GUIDE

Visar programguiden.

EXIT

Stänger alla skärmbilder och återgår till normalt TV-läge.

Färgknappar

( Röd Grön Gul Blå )

Med de här knapparna kommer du åt specialfunktioner i vissa menyer.

TEXT-TV-KNAPPAR(TEXT T.OPT)

Dessa knappar används för text-tv.

SUBTITLE

Visar önskad undertextning i digitalt läge.

Q.MENU

Ger åtkomst till snabbmenyerna.

LIVE TV

Återgår till live-TV.

Kontrollknappar ( ■ ▶ II ◀◀ ▶▶ )

Styr Premium-innehåll, DVR- och Smart Share-menyer eller SIMPLINK-kompatibla enheter (USB, SIMPLINK eller DVR).

REC

Används för att justera DVR-menyn.

INFO

Visar information om det aktuella programmet och skärmbilden.

AD

Aktiverar eller avaktiverar ljudbeskrivning eller taltjänst.

1 APP\* APP/\*

Välj MHP TV-menykällan. (Endast Italien) (Beroende på modell)

1 ORANGE

Direktåtkomst till din internetportal för underhållning och nyhetstjänster som utvecklats av Orange. (Enbart Frankri

ANVÄNDA AN- VÄNDARHANDBO- KEN

Användarhandboken gör det lättare för dig att få detaljerad information om TV:n.

1 Tryck på HOME för att komma till Hem-menyn.
2 Välj Bruksanvisning och tryck på OK(mittknappen).

Bruksanvisning

OBS!

- Du kan också komma till användarhandboken genom att trycka på (Bruksanvisning) på fjärrkontrollen.

1	Visar aktuellt program eller skärmen för ingångskällor.
2	Välja den kategori du vill ha.
3	Välja det alternativ du vill ha.Du kan använda ∧ ∨ för att flytta mellan sidor.
4	Söka efter beskrivningen av funktionen som du vill ha i indexet.

1	Visar beskrivningen av den valda menyn.Du kan använda ∧ för att flytta mellan.
2	Flyttar till den valda menyn direkt från an-vändarhandboken.
3	Zoomar in eller ut skärmen.

UNDERHÅLL

Rengöra TV:n

Rengör TV:n regelbundet för att bibehålla optimal prestanda och förlänga produktens livslängd.

WARNING!

- Se först till att stänga av strömmen och koppla bort strömkabeln och alla andra kablar.

- Om TV:n står oövervakad och oanvänd under lång tid bör du dra ur stickproppen för att förhindra skador p.g.a. åska eller spänningsfall.

Skärm, ram, skåp och stativ

Torka ytan med en torr, ren och mjuk trasa för att avlägsna damm och lätt smuts.

För att ta bort mer omfattande smuts kan du torka ytan med en mjuk trasa som har fuktats med rent vatten eller utspätt, milt rengöringsmedel. Torka sedan direkt med en torr trasa.

WARNING!

- Undvik att röra vid skärmen eftersom det kan skada den.

- Du bör inte trycka, gnugga eller slå på ytan med dina fingernaglar eller ett vasst objekt, eftersom det kan orsaka repor på skärmen och bildförvrängning.

- Använd inte kemikalier eftersom det kan skada produkten.

- Spraya inte vätska på ytan. Om det kommer in vatten i TV:n kan det resultera i brand, elektriska stötar eller tekniska fel.

Strömkabel

Ta regelbundet bort damm och smuts som samlats på strömkabeln.

FELSÖKNING

Problem Upplösning
Kan inte manövrera TV:n med fjärrkontrollen.	Kontrollera fjärrkontrollens sensor och försök igen.Kontrollera om det finns något hinder mellan produkten och fjärrkontrollen.Kontrollera om batterierna fortfarande fungerar och är korrekt isatta (⊕ till ⊕, ⒽII ).⊖
Ingen bild visas och inget ljud hörs.	Kontrollera att produkten är påslagen.Kontrollera att strömkabeln är ansluten till ett eluttag.Kontrollera om det finns något problem med eluttaget genom att ansluta andra produkter.
TV:n stängs plötsligt av.	Kontrollera inställningarna för strömkontroll. Strömförsörjningen kan avbrytas.Kontrollera om insomningsfunktionen är aktiverad i avsnittet Tidsinställning.Om det inte finns någon signal medan TV:n är på kommer den att stängas av automatiskt efter 15 minuters inaktivitet.
När du ansluter till en dator (RGB/HDMI DVI) visas “Ingen signal” eller “Ögiltigt format”.	Stäng av/slå på TV:n med fjärrkontrollen.Äteranslut RGB/HDMI-kabeln.Starta om datorn när TV:n är på.

SPECIFIKATIONER

Produktspecifikationer kan ändras utan föregående meddelande på grund av uppgradering av produktens funktioner.

Specifikation för Wireless LAN (AN-WF100)(Endast 72LM95**)
Standard	IEEE802.11a/b/g/nIEEE 802.11b/g/n i IndonesienIEEE 802.11a/b/g i Ryssland och Tunisien
Värdgränssnitt USB 2.0
Frekvensområde	2,400 till 2,483 GHz5,150 till 5,250 GHz5,725 till 5,850 GHz
Säkerhet 64/128 bit WEP, WPA, WPA2, TKIP, AES, WPS (PIN, PBC)
Känslighet	802.11a: -72 dBm (54 Mbit/s)802.11b: -84 dBm (11, 5,5, 2, 1 Mbit/s)802.11g: -72 dBm (54 Mbit/s)802.11n: -64 dBm (20 MHz) / -61 dBm (40 MHz)
Uteffekt	802.11a: 14 dBm (54 Mbit/s)802.11b: 16.5 dBm (11, 5,5, 2, 1 Mbit/s)802.11g: 14 dBm (54 Mbps)802.11n: (2,4 GHz) 13,5 dBm (20 MHz) / 13,5 dBm (40 MHz)802.11n: (5 GHz) 13,5 dBm (20 MHz) / 13,5 dBm (40 MHz)
Datahastighet	802.11a/g: 54 Mbit/s802.11b: 11 Mbit/s802.11n: 300 Mbps (40 MHz)
Då kanalbandet som används i landet kan avvika kan användaren varken ändra eller justera funktionsfrekvensen. Produkten är inställd efter den regionala frekvenstabellen.Eftersom uteffekten som används i landet kan avvika kan användaren varken ändra eller justera uteffekten. Produkten är inställd efter den regionala frekvenstabellen.
Specifikation för Wireless LAN-modul (TWFM-B003D)(Endast 47/55LM96**, 42/47/55LM86**)
Standard IEEE802.11a/b/g/n
Frekvensområde	2400 till 2483,5 MHz5150 till 5250 MHz5725 till 5850 MHz
Modulering CCK / OFDM / MIMO
Uteffekt(Vanligast)	802.11a: 11 dBm802.11b: 15 dBm802.11g: 13 dBm802.11n - 2,4GHz: 13 dBm802.11n - 5GHz: 13 dBm
Datahastighet	802.11a/g: 54 Mbit/s802.11b: 11 Mbit/s802.11n: 300 Mbit/s
Antennförstärkning(Vanligast)	2400 till 2483,5 MHz: -2,5 dBi5150 till 5250 MHz: -2,2 dBi5725 till 5850 MHz: -2,9 dBi
Upptagen bandbredd	802.11a/b/g: HT20802.11n: HT20/40
• Då kanalbandet som används i landet kan avvika kan användaren varken ändra eller justera funktionsfrekvensen. Produkten är inställd efter den regionala frekvenstabellen.

Specifikation för Bluetooth-modul (BM-LDS302)
Standard Bluetooth-version 3.0
Frekvensområde 2400 ~ 2483,5 MHz
Uteffekt (Max.) 10 dBm eller lägre
Datahastighet (Max.) 3 Mbit/s (megabit per sekund)
Kommunikationsavständ Fri sikt ungefär 10 m
CE

|

| |

[Non-Text]

- -

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

- -

[Non-Text]

| |

|

[Non-Text]

[Non-Text]

[Non-Text]

BRUKERHÅNDBOK

LED LCD-TV

Forholdsregler när du bruker 3D-briller

- Brug kun den angivne type batteri. Det kan forårsage skader på fjernbetjeningen.

Anslut TV:n till ett antennuttag i väggen med en RF-kabel (75 Ω).

Obs!

• Använd en signalfördelare om du använder fler än två TV-apparater.
• Om bildkvaliteten är dålig kan du installera en signalförstärkare för att förbättra bildkvaliteten.
• Om bildkvaliteten är dålig när en antenn är ansluten ska du rikta åt rätt håll.
• Antennkabel och omvandlare medföljer ej.

Norsk

Koble TV-en til en antennekontakt på veggen med en RF-kabel (75 Ω).

MERK

• Bruk en signalsplitter hvis du vil bruke mer enn to TV-er.
• Hvis bildekvaliteten er dårlig, installerer du en signalforsterker for å forbedre bildekvaliteten.
• Hvis bildekvaliteten er dårlig när en antenne er koblet til, justerer du antennen i riktig retning.
• Antennekabel og -omformer følger ikke med.

Dansk

Anslut TV:n till ett parabolantennuttag med en satellit-RF-kabel (75 Ω).

Norsk

Koble TV-en til en parabolantenne til en satellitt-kontakt med RF-kabel for satellit (75 Ω).

Dansk

Sänder de digitala video- och ljudsignalerna från en extern enhet till TV:n. Anslut den externa enheten till TV:n med en HDMI-kabel som bilden nedan visar.

Välj valfri HDMI-ingångsport för anslutningen. Det spelar ingen roll vilken port du använder.

Obs!

- Vi rekommenderar att använda TV:n med HDMI-anslutningen för att få bästa bildkvalitet.

- Använd den senaste HDMI™-höghastighetskabeln med CEC-funktion (Customer Electronics Control).

- HDMI™-höghastighetskablar testas för HD-signaltransport på 1080p och mer.

- DTV-ljud som stöds: MPEG, Dolby Digital, Dolby Digital Plus, HE-AAC

- HDMI-ljudformat som stöds: Dolby Digital, PCM (Upp till 192 KHz, 32k/44.1k/48k/88k/96k/176k/192k, DTS stöds inte.)

Norsk

Sender digitalvideo- og lydsignalene fra en ekstern enhet til TV-en. Koble den eksterne enheten til TV-en med HDMI-kabelen, som vist i illustrasjonen nedenfor.

Velg hvilken som helst HDMI-inngang for tilkobling. Det spiller ingen rolle hvilken port du bruker.

MERK

• En extern ljudenhet som är kompatibel med SIMPLINK och ARC måste anslutas med HDMI/DVI IN 1 (ARC)-port.
• När den den externa ljudenheten med ARC-funktion är ansluten med en HDMI-höghastighetskabel kan du få optiskt SPDIF-ljud utan att det behövs någon extra ljudkabel och SIMPLINK-funktionen stöds.

Norsk

- En ekstern lydenhet som støtter SIMPLINK og ARC, må kobles til via HDMI/DVI IN 1 (ARC)-inngang.

Sänder de digitala videosignalerna från en extern enhet till TV:n. Anslut den externa enheten till TV:n med en DVI-HDMI-kabel enligt bilden nedan. Om en ljudsignal ska kunna sändas till TV:n måste en ljudkabel vara ansluten.

Välj valfri HDMI-ingångsport för anslutningen. Det spelar ingen roll vilken port du använder.

Obs!

- Beroende på grafikkortet kanske DOS-läget inte fungerar om en HDMI-till-DVI-kabel används.

Norsk

Sender digitalvideosignalet fra en ekstern enhet til TV-en. Koble den eksterne enheten til TV-en med DVI-HDMI-kabelen, som vist i illustrasjonen ned-enfor. Koble til en lydkabel for å sende lydsignaler. Velg hvilken som helst HDMI-inngang for tilkobling. Det spiller ingen rolle hvilken port du bruker.

MERK

MHL (Mobile High-definition Link) är ett gränssnitt för överföring av digitala AV-signaler från mobiltelefoner till TV-apparater.

OBS!

• Anslut mobiltelefonen till porten för HDMI/DVI IN 4 (MHL) och titta på telefonskärmen via TV:n.
• Du måste ansluta en passiv MHL-kabel mellan tv:n och mobiltelefonen.
• Det här fungerar endast för MHL-aktiverade telefoner.
  • Vissa program kan hanteras via fjärrkontrollen.

Norsk

Sänder den videosignalen från datorn till TV:n. Om en ljudsignal ska kunna sändas till TV:n måste en ljudkabel vara ansluten.

Norsk

Sender det videosignalet fra PC-en til TV-en. Koble til en lydkabel for å sende lydsignaler.

Dansk

Sänder video- och ljudsignalerna från en extern enhet till TV:n. Anslut den externa enheten till TV:n med en komponentkabel som bilden nedan visar.

Obs!

- Om kablarna installeras fel kan det resultera i att bilden visas i svartvitt eller felaktiga färger.

Norsk

Sender de analoge video- og lydsignalene fra en ekstern enhet til TV-en. Koble den eksterne enheten til TV-en med komponentkabelen, som vist i illustrasjonen nedenfor.

MERK

Sänder video- och ljudsignalerna från en extern enhet till TV:n. Anslut den externa enheten till TV:n med kompositkabeln som bilden nedan visar.

Norsk

Sender de analoge video- og lydsignalene fra en ekstern enhet til TV-en. Koble den eksterne enheten til TV-en med komposittkabelen, som vist i illustrasjonen nedenfor.

Dansk

Sänder video- och ljudsignalerna från en extern enhet till TV:n. Anslut den externa enheten till TV:n med Euro Scart-kabeln så som visas på bilden nedan. För att visa bilder genom med progressiv bild måste du använda Euro Scart-kabeln.

Typ av utgångAktuelltinsignalsläge	AV1(TV-ut.1)	AV1(när förprogrammerad DTV-inspelning med inspelningsutrustning pågår)
Digital-TV Digital-TV O
Analog-TV, AV	Analog-TV	O(Insignalen konverteras till DTV.)
Komponent/RGB
HDMI

1 TV-utgång: Utdatasignaler för analog- eller digital-TV.

Obs!

• Om du vill använda en scartkabel måste du använda en signalavskärmade typ.
• När du tittar på digital-TV i 3D-läget kan TV-signalerna från monitorutgången inte gå via SCART-kabeln.
• Om du ställer in 3D-läget till På medan en schemalagd inspelning görs via digitaltv kan signalerna från monitorutgången inte gå via SCART-kabeln, vilket gör att inspelningen inte kan genomföras.

Norsk

Använd ett externt ljudsystem som tillbehör istället för den inbyggda högtalaren.

Obs!

- Om du använder en extern ljudenhet som tillval istället för den inbyggda högtalaren ska du ställa TV:ns högtalare på Av.

Digital optisk ljudanslutning

Sänder en digital ljudsignal från TV:n till en extern enhet. Anslut den externa enheten till TV:n med en optisk ljudkabel som bilden nedan visar.

WARNING!

• Titta inte in i den optiska porten. Ögonen kan då skadas av laserstrålen.
• Ljud med funktionen ACP (Audio Copy Protection) kan eventuellt blockera den digitala ljudutgången.

Norsk

Anslut en USB-lagringsenhet, t.ex. ett USB-flashminne, en extern hårddisk eller en USB-minneskortläsare, till TV:n och få tillgång till Smart Sharemenyn för att använda olika multimediefiler.

Obs!

- Vissa USB-hubbar kanske inte fungerar. Om en USB-enhet som är ansluten med en USB-hubb inte identifieras ansluter du den direkt till USB-porten på TV:n.

Norsk

Titta på kanaler med förvrängd signal (betal-TV) i läget digital-TV. Denna funktion finns inte i alla länder.

Obs!

- Kontrollera att CI-modulen sitter åt rätt håll i kortöppningen för PCMCIA. Om modulen inte sätts i ordentligt kan TV-apparaten och kortöppningen för PCMCIA skadas.

Norsk

Sänder hörlurssignalen från TV:n till en extern enhet. Anslut den externa enheten och TV:n med hörlurarna så som visas på bilden nedan.

Obs!

• Funktionerna för menyn LJUD avaktiveras vid anslutning av hörlurar.
• Om AV-läget ändras när hörlurarna är inkopplade, påverkar ändringen videofunktionen men inte ljudet.
• Optisk digital ljudutgång är inte tillgänglig då hörlurar ansluts.
  • Hörlursimpedans: 16 Ω
  • Maximal ljuduteffekt för hörlur: 9–15 mW
  • Hörlurkontakternas storlek: 0,35 cm

Norsk

Anslut olika externa enheter till TV:n och byt inställningsläge för att välja en extern enhet. Mer information om anslutning av externa enheter finns i manualen för varje enhet.

Tillgängliga externa enheter är: HD-mottagare, DVD-spelare, videobandspelare, ljudanläggningar, USB-lagringsenheter, datorer, spelenheter och andra externa enheter.

Obs!

• Anslutningen för den externa enheten kan skilja sig från modellen.
• Externa enheter kan anslutas till TV:n oberoende av ordningen på TV:ns portar.
• För att spela in ett TV-program på en DVD-spelare eller videobandspelare måste du se till att signalkabeln till TV:n går genom en DVD-spelare eller videobandspelare. Mer information om inspelning finns i manualen till den anslutna enheten.
• Användningsinstruktioner hittar du i användarhandboken för den externa enheten.
• Om du ansluter en spelenhet till TV:n ska du använda den kabel som följer med spelenheten.
• I datorläge kan det uppstå störningar i upplösning, vertikalt mönster, kontrast eller ljusstyrka. Om det inträffar störningar, kan du prova med att ändra datorutgången till en annan upplösning, ändra uppdateringsfrekvensen till en annan inställning eller justera ljusstyrka och kontrast på menyn BILD tills bilden blir tydlig.
• I PC-läge kanske inte vissa upplösningsinställningar fungerar som de ska beroende på grafikkortet.

Norsk
