BRUKSANVISNING OOP940NZ1 ELECTROLUX

Fare for skade på produktet.

Risiko for skade, brann eller skade på produktet.

Brannfare eller skade på produktet.

Slik stiller du klokken
Steg 1 Trykk på: Tid på dagen.
Steg 2	Still inn tiden. Trykk på: OK

Slik stiller du inn tilberedningstiden
Steg 1 Ve	g en ovnsfunksjon og still inn temperaturen.
Steg 2	Trykk på: ⏻
Steg 3	Still inn tiden. Trykk på: OK

Ta en snarvei!

Slå av lampen under matlaging. Slå den på kun när du behøver den.

Baking med fukt

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation:

www.electrolux.com/support

registrera din produkt för bättre service:

www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

Varning/Försiktighet – Säkerhetsinformation

Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION....140

1.1 Säkerhet för barn och personer med funktionsnedsättning....141
1.2 Allmän säkerhet....141

2. SÄKERHETSINSTRUKTIONER......142

2.1 Installation....142
2.2 Elanslutning.... 143
2.3 Använd....144
2.4 Underhåll och rengöring.... 145
2.5 Pyrolysrengöring....145
2.6 Matlagning med ånga.... 146
2.7 Invändig belysning....146
2.8 Service....146
2.9 Avyttring....146

3. INSTALLATION.... 147

3.1 Inbyggnad....147
3.2 Säkring av ugnen i inbyggnadsskåpet....148

4. PRODUKTBESKRIVNING....148

4.1 Allmän översikt.... 148
4.2 Tillbehör....149

5. SÅ HÄR SLÅR DU PÅ OCH STÄNGER AV UGNEN....149

5.1 Kontrollpanel....149

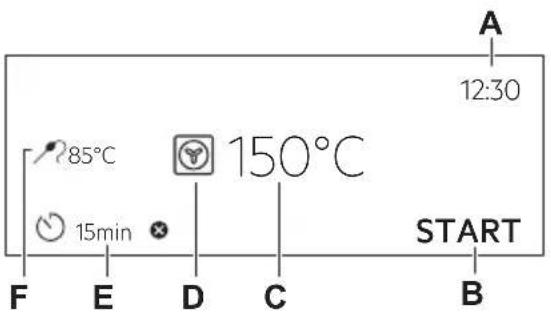

5.2 Display....150

6. FÖRE FÖRSTA ANVÄNDNING...... 151

6.1 Första rengöring 151
6.2 Första anslutning.... 151
6.3 Initial föruppvärmning.... 151

7. DAGLIG ANVÄNDNING.... 152

7.1

Så här ställer du in: Tillagningsfunktion er....152

7.2 Så här ställer du in: Ånguppvärmningsfunktion.... 152

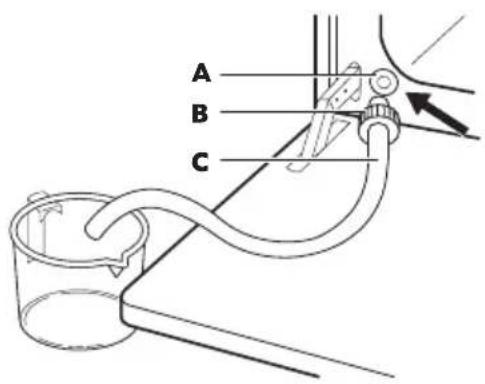

7.3 Vattentank....154

7.4

Så här ställer du in: Tillagningshjälp..154

7.5 Värmefunktioner.... 155

7.6 Anvisningar om: Bakning med fukt....157

8. KLOCKFUNKTIONER.... 158

8.1 Beskrivning av klockfunktioner.... 158

8.2

Så här ställer du in: Klockfunktioner.. 158

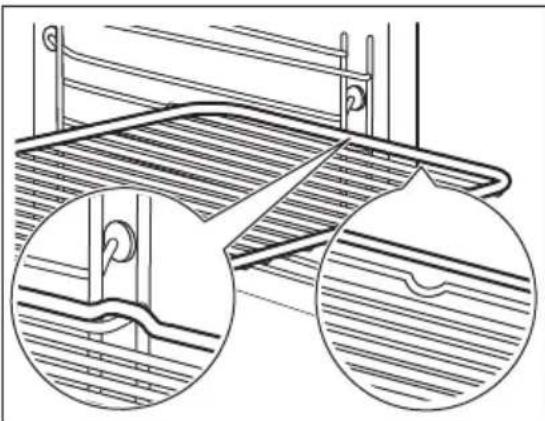

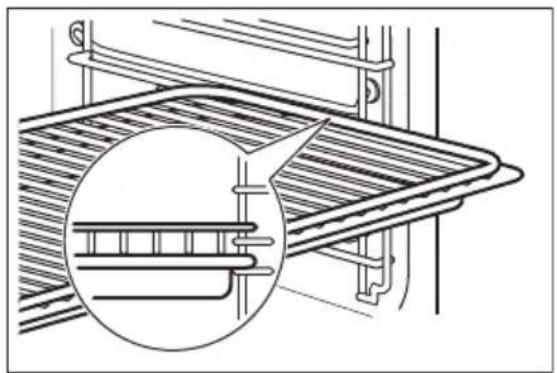

9.1 Sätta in tillbehör....160

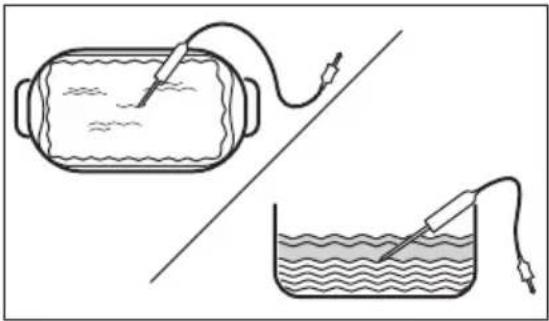

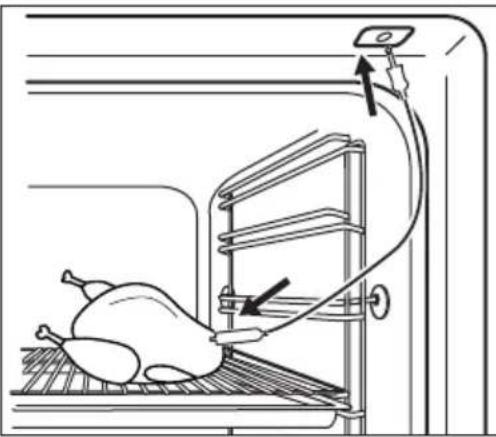

9.2 Matlagningstermometer....161

9.3 Tillbehör för ångtillagning......163

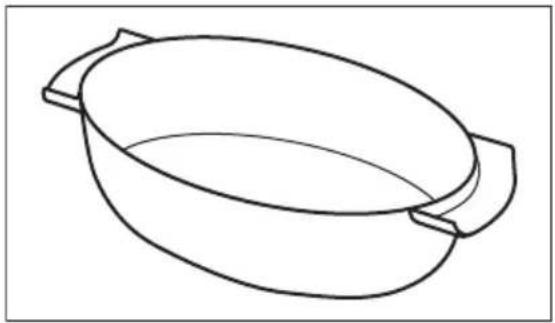

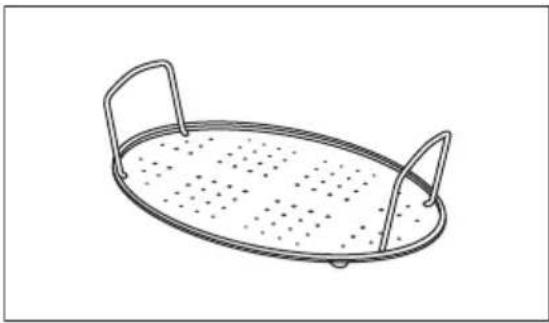

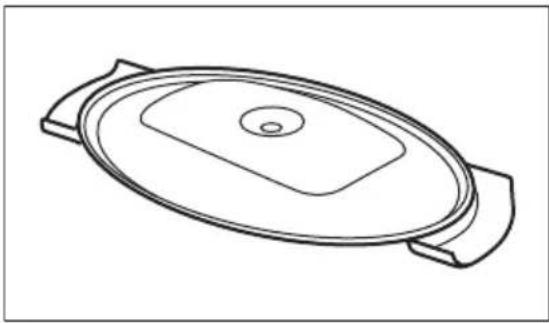

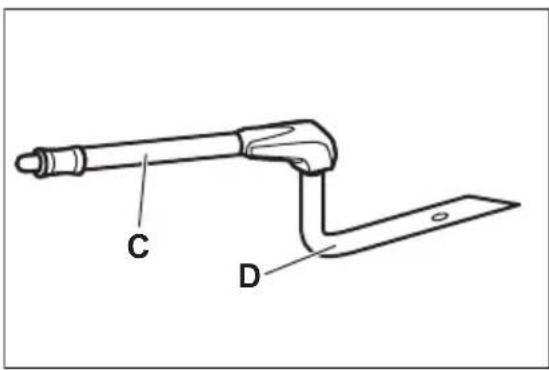

9.4 Ångtillagning i en lågkaloriform....164

9.5 Direkt ångkokning....164

10. TILLVALSFUNKTIONER......164

10.1 Så här sparar du: Favoriter......164

10.2 Funktionslås....165

10.3 Automatisk avstängning......165

10.4 Kylfläkt.... 165

11. RÅD OCH TIPS....166

11.1 Tillagningsrekommodationer....166

11.2 Bakning med fukt....166

11.3 Bakning med fukt - rekommenderade tillbehör......167

11.4 Tillagningstabeller för testinstitut....168

12. SKÖTSEL OCH RENGÖRING...... 169

12.1 Anmärkningar om rengöring..... 170

12.2 Hur man tar bort: Ugnsstegar ... 170

12.3 Så här använder du: Pyrolytisk rengöring.... 171

12.4 Hur man rengör: Vattentank..... 172

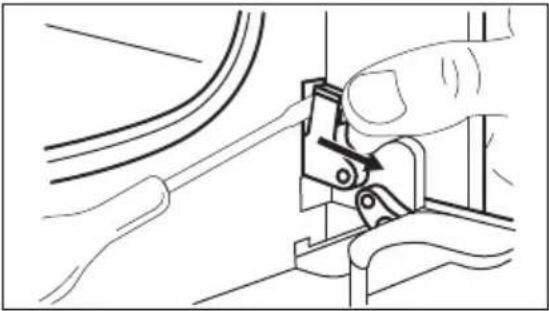

12.6 Hur man tar bort och installerar: Lucka.... 173

12.7 Byte av: Lampa....175

13. FELSÖKNING....176

13.1 Vad gör jag om 176

13.2 Hur man hanterar: Felkoder.....177

13.3 Servicedata....177

14. ENERGIEFFEKTIVITET......178

14.1 Produktinformation och produktinformationsblad*......178

14.2 Energibesparing....179

15. MENYSTRUKTUR.... 179

15.1 Meny....179

15.2 Undermeny för: Rengöring...... 180

15.3 Undermeny för: Tillval....180

15.4 Undermeny för: Inställningar.....180

15.5 Undermeny för: Service......181

16. ENKELT!......181

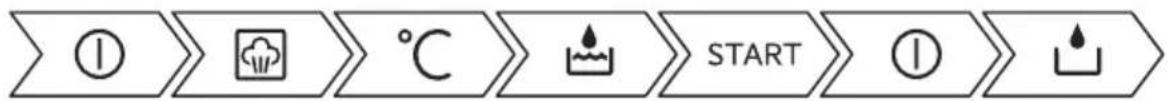

17. TA EN GENVÄG!......182

18. MILJÖSKYDD....183

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.
• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.

• Bryt strömförsörjningen till apparaten före utförande av underhåll.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.
• Använd endast matlagningstermometern som rekommenderas för den här produkten.
• För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra luckans glas för att undvika repor, vilka i sin tur kan leda till att glaset spricker.
• Ta ut alla tillbehör och avlägsna större avlagringar/spill från ugnsutrymmet före pyrolysrengöring.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera, före installation av produkten, att ugnsluckan kan öppnas enkelt utan motstånd.
• Produkten är utrustad med ett elektriskt kylsystem. Den måste användas med den elektriska strömförsörjningen.

Skåpets minimihöjd (minsta höjd för skåpet under bänk)	590 (600) mm
Skåpets bredd 560 mm
Skåpets djup 550 (550) mm
Höjd på produktens främre del 594 mm
Höjd på produktens bakre del 576 mm
Bredd på produktens främre del 595 mm
Bredd på produktens bakre del 559 mm
Produktens djup 569 mm
Inbyggnadsdjup för produkten 548 mm
Djup med öppen lucka 1022 mm
Minsta storlek på ventilationsöppningen. Öppning placerad nedtill på vänstra sidan	560x20 mm
Nätsladdens längd. Kabeln är placerad i det nedre högra hörnet på baksidan	1500 mm
Monteringsskruvar 4x25 mm

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.
• Denna produkt levereras med en huvudkontakt och en huvudkabel

Tillämplig kabeltyper för installation eller utbyte i Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

För kabeldelen, se den totala effekten på märkplåten. Se även tabellen:

Total effekt (W) Kabelarea ( mm^2 )
max. 1 380 3 x 0.75
max. 2 300 3 x 1
max. 3 680 3 x 1.5

Jordledaren (grön/gul ledare) skall vara 2 cm längre än fas- och neutralledarna (blå resp. brun ledare).

2.3 Använd

WARNING!

Risk för skador, brännskador, elstötar eller explosion föreligger.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Tryck inte på den öppna luckan.
• Använd inte produkten som arbets- eller avlastningsyta.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

- För att förhindra skador eller missfärgning på emaljen:

– placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
- lägg inte aluminiumfolie direkt på ugnsbotten.
- häll inte vatten direkt i den heta produkten.
– Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
– var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.
• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Laga alltid mat med luckan stängd.
• Om produkten installeras bakom en beklädnadspanel, till exempel i ett skåp, se till att skåpsdörren eller panelen aldrig är stängd när produkten används. Värme och fukt kan byggas upp bakom en stängd lucka och orsaka skador på produkten, skåpsmöblerna eller golvet. Stäng inte luckan förrän produkten har svalnat helt efter användning.

2.4 Underhåll och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

2.5 Pyrolysrengöring

WARNING!

Risk för skador / brand / kemiska utsläpp (rök) i Pyrolysläget.

- Innan du utför en pyrolytisk självrengöringsfunktion eller funktion för Första användningstillfället ska du ta ut följande ur ugnsutrymmet:

– alla överblivna matrester, olje- eller fettspill/rester.
– alla löstagbara föremål (inklusive hyllor, sidoskenor som medföljer produkten) och särskilt kastruller, pannor, brickor, köksredskap som är behandlade med en non-stickbeläggning.

• Läs noggrant alla anvisningar om pyrolysrengöring.
• Håll barn och borta från produkten när pyrolysrengöring är igång.
  Ugnen blir mycket varm och varm luft släpps ut från ventilerna.
• Pyrolysrengöring är en högtemperaturfunktion som kan avge ångor från matrester och byggnadsmateriel och därför bör användare:
  – tillse god ventilation under och efter varje pyrolysrengöring.
  – tillse god ventilation under och efter första användningstillfället vid användning vid maximal temperatur.

- Till skillnad från människan kan vissa fåglar och reptiler vara extremt känsliga mot potentiella ångor som släpps ut vid rengöringen i alla pyrolysugnar.

– Se till att inte husdjur (särskilt fåglar) kommer i produktens närhet under och efter pyrolysrengöringen. Detta gäller även vid det första användningstillfället av produkten på maximal temperatur i ett välventilerat utrymme.

• Små husdjur kan också vara mycket känsliga mot de begränsade temperaturändringarna i närheten av alla pyrolysugnar när det pyrolytiska självrengöringsprogrammet används.
• Teflonbeläggningar på kastruller, stekpannor, brickor, köksredskap osv. kan skadas av den höga temperaturen vid pyrolytisk rengöring och kan även släppa ut skadliga ångor i små mängder.
• Ångor som släpps ut från pyrolysugnar/matlagningsrester är inte skadliga för människor, inklusive barn och eller personer med sjukdom.

2.6 Matlagning med ånga

WARNING!

Det finns risk för brännskador och skador på produkten.

- Ånga som släpps ut kan orsaka brännskador:

• Öppna inte luckan till produkten under ångkokning.
• Öppna ugnsluckan försiktigt efter ångkokning.

2.7 Invändig belysning

WARNING!

Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.8 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.9 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Inbyggnad

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Säkring av ugnen i inbyggnadsskåpet

1 Kontrollpanel
2 Elektronisk programmeringsenhet
3 Vattenlåda
4 Uttag för matlagningstermometern
5 Värmeelement
6 Lampa
7 Fläkt
8 Ugnsstegar, borttagbara
9 Tömningsslang
10 Vattenutloppsventil
11 Hyllplaceringar
12 Ånginlopp

4.2 Tillbehör

• Galler

För kokkärl, kakformar, stekar.

- Bakplåt

För kakor och småkakor.

- Grill- / stekpanna

För bakning, stekning eller som uppsamlingsfat.

- Bakplåt

För småfranska, kringlor och små bakverk.

• Matlagningstermometer

För att mäta temperaturen i maten.

5. SÅ HÄR SLÅR DU PÅ OCH STÄNGER AV UGNEN

5.1 Kontrollpanel

① ② ③ ④ 5 6

1	På / Av Tryck och håll inne för att slå på och stänga av ugnen.
2	Meny Listar ugnsfunktionerna.
3	Favoriter Förteckning av favoritinställningar.
4	Display Visar nuvarande ugnsinställningar.
5	Lampans strömbry-tare Tända och släcka lampan.
6	Snabbuppvärmning Aktivera och inaktivera funktionen: Snabbuppvärmning.

Tryck Flytta		Tryck och håll inne
Vidrör ytan med fingertoppen. Dra fingret över ytan. Tryck på ytan i tre sekunder.

5.2 Display

	Efter påslagning visar displayen huvudskärmen med tillagningsfunktionen och standardtemperatur.
	Om du inte använder ugnen inom 2 minuter övergår displayen till viloläge.
	När du tillagar maten visar displayen de inställda funktionerna och andra tillgängliga alternativ.
	Display med inställda knappfunktioner.A. KlockslagB. START/STOPP C. TemperaturD. Tillagningsfunktioner E. TimerF. Matlagningstermometer (endast vissa modeller)

Grundindikeringar - för att navigera på displayen.

För att bekräfta val/inställning.	Gå tillbaka en nivå i menyn så här.	Ängra den se- naste åtgärden så här.	För att slå på och stänga av funktionerna.
Ljudalarm funktionsindikatorer - när den inställda tillagningstiden har gått avges en ljudsignal.
Funktionen är på.	[Ftcoy] Funktionen är på. Matlagningen avslutas automa- tiskt.		Ljudlarm avstängt.
Timer-indikatorer
För att ställa in funktionen: Fördröjd start.		Avbryta inställningen.

6. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Första rengöring

Steg 1 Steg 2 Steg 3
Ta ut alla tillbehör och flyttbara ugnsstegar ur ugnen.	Torka av ugnen och tillbehören med en mjuk trasa med varmt vatten och milt diskmedel.	Sätt in tillbehören och de lös-tagbara ugnsstegarna i ugnen.

6.2 Första anslutning

Displayen visar ett välkomstmeddelande när maskinen har anslutits första gången. Du måste ställa in: Språk, Ljusstyrka i display, Knappljud, Ljudvolym, Klockslag

6.3 Initial föruppvärmning

Värm upp den tomma ugnen före första användning.
Steg 1 Ta	ut alla tillbehör och flyttbara ugnsstegar ur ugnen.
Steg 2	Ställ in maxtemperatur för funktionen: ☐Låt ugnen stå på i en timme.
Steg 3	Ställ in maxtemperatur för funktionen: 📋Låt ugnen stå på i 15 minuter.
i Ugnen kan avge lukt och rök under föruppvärmning. Se till att rummet är ventilerat.

7. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

7.1 Så här ställer du in: Tillagningsfunktioner

Steg 1 Slå på ugnen. Standardtillagningsfunktionen visas på displayen.
Steg 2 Tryck på symbolen för tillagningsfunktionen för att gå till undermenyn.
Steg 3	Välj tillagningsfunktion och tryck på: OK Displayen visar: temperatur.
Steg 4	Ställ in: temperatur. Tryck på: OK
Steg 5	Tryck på: $STARTMatlagningstermometer – du kan koppla in sensorn när som helst före eller under tillagningen.
STOP – tryck för att stänga av tillagningsfunktionen.
Steg 6 Stäng av ugnen.

Ta en genväg!

7.2 Så här ställer du in: Ånguppvärmningsfunktion

Steg 1 Slå	på ugnen.Välj symbolen för tillagningsfunktionen och tryck på den för att komma in i undermenyn.
Steg 2 Väj ånguppvärmningsfunktionen.
Steg 3	Tryck på:OKTemperaturinställningarna visas på displayen.
Steg 4 Ställ in temperaturen.
Steg 5	Tryck på:OK
Steg 6 Tryck på locket på vattenlådan för att öppna den.
Steg 7	Fyll vattenlådan med kallvatten till maxnivån (cirka 900 ml) tills ljudsignalen hörs eller meddelandet visas på displayen. Fyll inte vattenlådan över max-nivån. Det finns risk för vattenläckage, översvämning eller skada på inredningen.VARNING!Använd endast kallt kranvatten. Använd inte filtrerat (demineralise-rat) eller destillerat vatten. Använd inga andra vätskor. Häll inte lät-tantändlig vätska eller alkohol i vattenlådan.
Steg 8 Tryck in vattenlådan i sitt ursprungliga läge.
Steg 9	Tryck på:STARTNär ugnen när den inställda temperaturen avges en ljudsignal.
Steg 10 När vattenlådan blir tom på vatten hörs en ljudsignal. Fyll på vattenlådan.
Steg 11 Stäng av ugnen.
Steg 12 Töm vattenlådan när tillagningen med ånga är klar.VARNING!Ugnen är het. Det finns risk för brännskador. Var försiktig när du tömmer vattenlådan.
Steg 13 Restvatten kan kondensera inuti ugnen. När tillagningen är klar, öppna ugnsluckan försiktigt. När ugnen har svalnat kan den rengöras med en mjuk trasa. Vänta minst 60 minuter efter varje användningstillfälle för att förhindra att hett vatten kommer ut ur vattenutloppsventilen.

Ta en genväg!

1

°C

START

1

7.3 Vattentank

Kontrollampa för vattentank
	Behållaren är full.
	Behållaren är halvfull.
	Behållaren är tom. Fyll på behållaren.
Om du häller för mycket vatten i behållaren hamnar överskottsvattnet till ugnens botten via säkerhetsutloppet. Torka upp vattnet med en svamp.

Töm vattenbehållaren
Steg 1	Stäng av ugnen, låt den stå öppen och vän-ta tills den har kallnat.
Steg 2	Anslut tömningsslangen (C) till anslutning-en (B) på utloppsventilen (A).
Steg 3	Håll änden av röret under nivå A och tryckflera gånger på B för att samla upp kvarva-rande vatten.
Steg 4	Ta loss C och B och torka ur ugnen med en mjuk svamp.

7.4 Så här ställer du in: Tillagningshjälp

Varje maträtt i denna undermeny har en föreslagen funktion och temperatur. Du kan ändra tiden och temperaturen.

För vissa maträtter kan tillagningen också styras med:

• Automatisk vikt
  • Matlagningstermometer
  I vilken grad maträtten ska tillagas:
• Rare eller Mindre
• Medel
  • Välstekt eller Mer

Steg 1 Slå på ugnen.
Steg 2	Tryck på:≡
Steg 3	Tryck på: ✕ Ange: Tillagningshjälp.
Steg 4 Väj maträtt eller mattyp.
Steg 5	Tryck på: $START

Ta en genväg!

7.5 Värmefunktioner

STANDARD

Tillagningsfunktion	Användning
Grill	För grillning av tunnskurna stycken och brödrostning.
Varmluftsgrillning	Varmluftsstekning på första ugnsnivån av större köttstycken eller fågelkött med ben. För att bryna och göra gratänger.
Varmluft	För bakning eller torkning på upp till tre ugnsnivåer samtidigt. Välj en temperatur 20 till 40 °C lägre än för Över-/undervärme.
Fryst mat	För tillagning av snabbmat (som pommes frites, klyftpotatis och vårrullar) med en krispig effekt.
Över-/undervärme	Bakning och stekning på en ugnsnivå.
Undervärme	För bakning av kakor med knaprig botten och för konservering av livsmedel.
Jäsning av deg	För snabbare degjäsning. Den håller degen elastisk och förhindrar att ytan torkar.

SPECIAL

Tillagningsfunktion	Användning
Konservering	För att konservera grönsaker (t.ex. pickles).
[A65ATorkning	För torkning av skivad frukt, grönsaker och svamp.
Tallriksvärmning	För förvärmning av tallrikar för servering.
Upptining	För att tina mat (grönsaker och frukt). Upptiningstiden beror på mängden och storleken på den frysta maten.
Gratinering	För rätter som lasagne eller potatisgratäng. För att bryna och göra gra-tänger.
Långsam tillagning	Tillagning av möra, saftiga stekar.
Varmhållning	För varmhållning av maträtter.
Bakning med fukt	Denna funktion är för att spara energi under tillagningen. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Restvärmen används. Värmeeffekten kan minskas. Mer information finns i kapitlet "Daglig användning" och anvisningar om: Bakning med fukt.

ÅNGA

Tillagningsfunktion	Användning
Uppvärmning med ånga	Uppvärmning av mat med ånga gör att ytan inte torkar. Värmen fördelas skonsamt och jämnt, vilket bevarar smaken bättre på maten du värmer upp. Funktionen kan användas för att värma mat direkt på tallriken. Du kan värma upp mer än en tallrik samtidigt med hjälp av olika nivåer i ugnen.
Pizza/Paj	Pizza.
Brödbakning	Med den här funktionen kan du baka bröd och bullar med professionellt resultat vad gäller krispighet, färg och glans.
Fuktighet, låg	Funktionen är lämplig för kött, fågel, ugnsrätter och grytor. Tack vare kombinationen av ånga och värme får köttet en mör och saftig konsistens och en krispig yta.

7.6 Anvisningar om: Bakning med fukt

Denna funktion användes för att uppfylla kraven för energieffektivitet och ekodesign enligt EU 65/2014 och EU 66/2014. Provning enligt EN 60350-1.

Ugnsluckan ska vara stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet.

Om du använder den här funktionen släcks lampan automatiskt efter 30 sekunder.

För tillagningsinstruktioner, se kapitlet "Råd och tips" Bakning med fukt. För instruktioner om allmän energibesparing, se kapitlet "Energieffektivitet", energibesparing.

8. KLOCKFUNKTIONER

8.1 Beskrivning av klockfunktioner

Klockfunktion Användning
Tillagningstid För att ställa in tillagningstiden. Max är 23 tim. 59 min.
Slutalternativ Ställ in vad som händer när tidtagningen slutar.
Fördröjd start För att fördröja tillagningens start- och/eller sluttid.
Förlängning av tid För att förlänga tillagningstiden.
Påminnelse För att ställa in en nedräkning. Maximalt är 23 tim 59 min. Denna funktion påverkar inte ugnens funktioner i övrigt.
Upptimer Övervakar hur länge funktionen är igång. Upptimer: Du kan slå på och stänga av den.

8.2 Så här ställer du in: Klockfunktioner

Ställa in tiden
Steg 1 Tryck på: Klockslag.
Steg 2	Ställ in tidtagningen. Tryck på: OK

Så här ställer du in tillagningstiden
Steg 1 Väj uppvärmningsfunktionen och ställ in temperaturen.
Steg 2	Tryck på: ⏻
Steg 3	Ställ in tidtagningen. Tryck på: OK

Ta en genväg!

Så här väljer du slutalternativ
Steg 1 Väj uppvärmningsfunktionen och ställ in temperaturen.
Steg 2	Tryck på: ⏻
Steg 3 Ställ in tillagningstiden.
Steg 4	Tryck på: ⋮ ⋮ ⋮
Steg 5 Tryck på: Slutalternativ.
Steg 6 Väj önskat: Slutalternativ.
Steg 7	Tryck på: OK Upprepa tills displayen visar huvudskärmen.

Så här försröjer du starttiden
Steg 1 Väj tillagningsfunktion och temperatur.
Steg 2	Tryck på: ⏻
Steg 3 Ställ in tillagningstiden.
Steg 4	Tryck på: ⋯ ⋯ ⋯
Steg 5 Tryck på: Fördröjd start.
Steg 6 Väj värde.
Steg 7	Tryck på: OK Upprepa tills displayen visar huvudskärmen.

Så här förlänger du tillagningstiden
När 10 % av tillagningstiden återstår och maten inte verkar vara klar, kan man förlänga tillagnings- tiden. Du kan också ändra tillagningsfunktionen.
Tryck på +1min för att förlänga tillagningstiden.
Så här ändrar du tidtagningsinställningarna
Steg 1	Tryck på: ⏻
Steg 2 Ställ in värdet på timern.
Steg 3	Tryck på: ⌘K
Du kan ändra inställd tid när som helst under tillagningen.

9.1 Sätta in tillbehör

Liten inbuktning upptill ökar säkerheten. Fördjupningarna är gör också enheterna tippsäkra. Den höga kanten runt hyllan hindrar att kokkärl glider av.

Galler:Skjut in gallret mellan ugnstegens ledskenor och kontrollera att fötterna är vändanedåt.
Bakplåt / Djup form:Skjut in långpannan mellan ungsstegarnas ledskenor.

Galler, Bakplåt / Djup form:

Skjut in bakplåten mellan ungsstegarnas ledskenor och ugnsgallret på ledskenorna ovanför.

Matlagningstermometer- mäter temperaturen inuti maten. Du kan använda den med varje tillagningsfunktion.

Två temperaturer ska ställas in:
°CUgnstemperatur: minst 120 °C.	Tillagningstemperaturen.

För bästa resultat:
Ingredienserna ska hålla rumstemperatur.	Den är inte lämplig för flytande rätter.	Under tillagning ska den vara inuti maten.

Ugnen beräknar en ungefärlig sluttid. Denna beror på mängden mat, inställd ugnsfunktion och temperatur.

Så här använder du: Matlagningstermometer

Steg 1 Slå på ugnen.
Steg 2 Ställ in en tillagningsfunktion och, vid behov, ugnstemperatur.
Steg 3 Sätt in: Matlagningstermometer.
Kött, fågel och fisk Gryta
Sätt i spetsen på Matlagningstermometer i mitten av köttet eller fisken eller i den tjock-aste delen. Se till att minst 3/4 av Matlagningstermometer är instucken.		Placera spetsen på Matlagningstermometer mitt i ugnsrätten. Matlagningstermometer ska sitta sta-bilt på samma ställe under tillagningen. Sätt den i en massiv del av maten. Använd kanten på for-men som stöd för silikonhandtaget på Matlag-ningstermometer. Spetsen på Matlagningstermo-meter får inte komma i kontakt med formens bot-ten.
Steg 4 Anslut Matlagningstermometer i uttaget framtill i ugnen.På displayen visas aktuell temperatur för: Matlagningstermometer.
Steg 5	- tryck för att ställa in tillagningstemperaturen.
Steg 6	● - tryck för att ställa in önskat alternativ:• Ljudalarm - en ljudsignal avges när maten när den inställda temperaturen.dalarm och avsluta matlagning - en ljudsignal avges och ugnen stängs av när maten när den inställda temperaturen.
Steg 7	funktion och tryck upprepade gånger på: OK
Steg 8	k på: STARTEn ljudsignal avges när maten när den inställda temperaturen. Du kan välja att stoppa eller fortsätta tillagningen för maten ska bli tillräckligt tillagad.
Steg 9 Dra ut Matlagningstermometer ur uttaget och ta ut maten ur ugnen. VARNING!Det finns risk för brännskador när Matlagningstermometer blir het.Var försiktig när du drar ut den från kontakten och från maten.

WARNING!

Ta en genväg!

9.3 Tillbehör för ångtillagning

Lågkaloriformen för ångtillagningsfunktioner

Lågkaloriformen består av en glasskål (A), ett lock (B), injektorrör (C), injektor (D) och ett stålgaller (E).

Glasskål (A) Lock (B)

Injektor, injektorrör och en stålgaller.
Injektorröret (C) är avsett för ångkokning, injek- torn (D) är avsedd för direkt ångkokning.
Stålgaller (E)

- Sätt inte den heta formen på kalla eller våta ytor.

• Häll inte kalla vätskor i formen när den är varm.
• Använd inte formen på en het kokyta.
• Rengör inte formen med slipmedel, skurmedel eller skurpulver.

9.4 Ångtillagning i en lågkaloriform

Steg 1	Sätt formen på stälgrillen och täck med locket. Sätt injektorröret i hålet i locket. Sätt formen på den andra ugsnivån nedifrån.
Steg 2 Anslut	injektorröret till ånginloppet.
Steg 3 Ställ in	ugnen för ångtillagningsfunktionen.

9.5 Direkt ångkokning

Sätt formen på stålgrillen. Tillsätt lite vatten. Använd inte locket.
⚠️ VARNING!Injektorn kan vara varm när ugnen är igång. Använd alltid ugnshandskar. Ta ut injektorn ur ugnen när du inte använder ångfunktionen.
Steg 1 Anslut injektorn med injektorröret. Anslut injektorröret till ånginloppet.
Steg 2	Sätt formen på den första eller andra ugnsnivån nedifrån.Kontrollera att injektorröret inte har fastnat. Håll injektorn borta från värmeelementet.
Steg 3 Ställ in ugnen för ångtillagningsfunktionen.
När du lagar mat som kyckling, anka, kalkon eller större fiskar ska injektorn placeras inuti maten.

10. TILLVALSFUNKTIONER

10.1 Så här sparar du: Favoriter

Du kan spara dina favoritinställningar, som tillagningsfunktion, tillagningstid, temperatur eller rengöringsfunktion. Du kan spara 3 favoritinställningar.

Steg 1 Slå	på ugnen.
Steg 2 Väj	önskad inställning.
Steg 3	Tryck på: —Välj: Favoriter.
Steg 4 Väj	Spara aktuell inställning.
Steg 5	Tryck på + för att lägga till inställningen till listan av: Favoriter.Tryck på OK
→ tryck för att återställa inställningen.✕ - tryck för att avbryta inställningen.

10.2 Funktionslås

Funktionen förhindrar att tillagningsfunktionen ändras oavsiktligt.

Steg 1 Slå på ugnen.
Steg 2 Ställ in en tillagningsfunktion.
Steg 3	tryck samtidigt för att slå på funktionen.
Upprepa steg 3 för att stänga av funktionen.

10.3 Automatisk avstängning

Av säkerhetsskäl stängs ugnen av efter en tid om en uppvärmningsfunktion är aktiv och inga inställningar ändras.

(°C) (tim)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - maximalt 3

Automatisk avstängning fungerar inte med funktionerna: Belysning, Matlagningstermometer, Sluttid, Långsam tillagning.

10.4 Kylfläkt

När ugnen är på, slås kylfläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen kan kylfläkten fortsätta att vara igång tills ugnen är sval.

11. RÅD OCH TIPS

11.1 Tillagningsrekmendationer

i

Temperatur och tillagningstid i tabellerna är endast riktvärden. Hur de ska väljas beror på recept och ingrediensernas kvalitet och mängd.

Din ugn kan ha andra bak-/stekegenskaper än din gamla ugn. Tabellerna nedan visar rekommenderade inställningar för temperatur, tillagningstid och hyllposition för specifika typer av mat.

Om du inte kan hitta inställningarna för ett visst recept kanske du kan använda inställningarna för ett liknande recept.

11.2 Bakning med fukt

För bästa resultat ska du följa förslagen som listas i tabellen nedan.

		(°C) (min.)
Vetebullar, 16 st långpanna eller djup form 180 2		20 - 30
Frallor, 9 st långpanna eller djup form 180 2 30 -		40
Fryst pizza, 0,35 kg	galler 220 2 10 - 15
Rulltårta långpanna	eller djup form 170 2 25 - 35
Brownie långpanna	eller djup form 175 3 25 - 30
Sufflé, 6 st keramiska ramekiner på galler		200 3 25 - 30
Sockerkaksbotten flan-form på galler 180 2 15 -		25
Viktoriakaka gratängform på galler 170 2 40 - 50
Pocherad fisk, 0,3 kg	långpanna eller djup form 180 3 20 - 25
Hel fisk, 0,2 kg långpanna eller djup form 180 3 25 - 35
Fiskfilé, 0,3 kg pizzaform på galler 180 3 25 - 30
Pocherat kött,0,25 kg	långpanna eller djup form 2	200 3 35 - 45
Shashlik, 0,5 kg långpanna eller djup form 200 3		25 - 30
Småkakor, 16 st långpanna eller djup form 180 2		20 - 30
Mandelbiskvier,24 st	långpanna eller djup form 1	180 2 25 - 35
Muffins, 12 st långpanna eller djup form 170 2 30		- 40
Matpaj, 20 st långpanna eller djup form 180 2 25		- 30
Mördegskakor,20 st	långpanna eller djup form 1	150 2 25 - 35
Tarteletter, 8 st långpanna eller djup form 170 2		20 - 30
Pocherade grönsaker, 0,4 kg	långpanna eller djup form 1	180 3 35 - 45
Vegetarisk omelett	pizzaform på galler 200 3 25		- 30
Medelhavsgrön-saker, 0,7 kg	långpanna eller djup form 1	180 4 25 - 30

11.3 Bakning med fukt - rekommenderade tillbehör

Använd mörka och icke reflekterande burkar och formar. De absorberar värme bättre än ljusa färger och reflektiva formar.

Pizzaform	Ugnsform	Portionsfor-mar	Tårtbottenform
Mörk, icke reflekterande28 cm diameter	Mörk, icke reflekterande26 cm diameter	Keramik8 cm diameter,5 cm hög	Mörk, icke reflekterande28 cm diameter

11.4 Tillagningstabeller för testinstitut

Information för testinstitut

Tester enligt IEC 60350-1.

				(°C) (min)
Småka-kor, 20 st/plåt	Över-/undervär-me	Bakplåt 3 170	20 - 30 -
Småka-kor, 20 st/plåt	Varmluft Bakplåt 3 150 -			160	20 - 35 -
Småka-kor, 20 st/plåt	Varmluft Bakplåt 2 och 4 150 -			160	20 - 35 -
Äppel-paj, 2 st 20 cm formar	Över-/undervär-me	Galler 2 180	70 - 90 -
Äppel-paj, 2 st 20 cm formar	Varmluft Galler 2 160 70 - 90 -
Socker-kaka i 26 cm kakform	Över-/undervär-me	Galler 2 170	40 - 50 Förvärm ugnen i			10 minuter.
Socker-kaka i 26 cm kakform	Varmluft Galler 2 160 40 - 50 Förvärm ugnen i					10 minuter.
Socker-kaka i 26 cm kakform	Varmluft Galler 2 och 4 160		40 - 60 Förvärm ugnen i			10 minuter.
Mördeg-skakor	Varmluft Bakplåt 3 140 -			150	20 - 40 -
Mördeg-skakor	Varmluft Bakplåt 2 och 4 140 -			150	25 - 45 -
Mördeg-skakor	Över-/undervär-me	Bakplåt 3 140 -		150	25 - 45 -
Rostat bröd, 4-6 bitar	Grill Galler 4	max. 2–3 minu-			ter första sidan, 2–3 minuter andra si-dan	Förvärm ugnen i 3 minuter.
Hamburgare, 6 bitar, 0,6 kg	Grill Galler	och lång-panna	4 max. 20 -	30 Placera gallret på		den fjärde nivån och långpannan på den tredje ugnsnivån. Vänd maten efter halva tillagningstiden. Förvärm ugnen i 3 minuter.

12. SKÖTSEL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

12.1 Anmärkningar om rengöring

Rengöringsmedel	Torka av framsidan av ugnen med en mjuk trasa med varmt vatten och milt rengöringsmedel.
	Använd en rengöringslösning för att rengöra metalldelar.
	Rengör fläckar med ett milt rengöringsmedel.

Används var- je dag

Rengör ugsutrymmet efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda.

Fukt kan kondensera i ugnen eller på ugnsluckans glas. För att minska kondensen kan man låta ugnen vara igång i 10 minuter före tillagning. Låt inte maten stå i ugnen längre än 20 minuter. Torka av ugnsutrymmet med en mjuk trasa efter användning.

Tillbehör

Rengör alla ugnstillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk trasa med varmt vatten och milt rengöringsmedel. Diska inte tillbehören i diskmaskin.

Rengör inte tillbehör med nonstick-beläggning med ett rengöringsmedel med slipeffekt eller vassa föremål.

12.2 Hur man tar bort: Ugnsstegar

Ta bort ugnsstegarna vid rengöring av ugnen.

Steg 1 Stäng av ugnen och vänta tills den har svalnat.
Steg 2 Dra först ut stegarnas främre del från sidoväggen.
Steg 3 Dra den bakre änden av ugnsstegen bort från sidoväggen och ta bort den.
Steg 4 Sätt tillbaka ugnsstegar i omvänd ordning.

12.3 Så här använder du: Pyrolytisk rengöring

Rengör ugnen med Pyrolytisk rengöring.

WARNING!

Det finns risk för brännskador.

FÖRSIKTIGHET!

Om andra produkter är monterade i samma skåp får de inte användas samtidigt som den här funktionen. Det kan skada ugnen.

Före Pyrolytisk rengöring:
Stäng av ugnen och vänta tills den har svalnat.	Ta ut alla tillbehör. Rengör	ugnsbotten och innergla-set på luckan med varmt vatten, mjuk trasa och milt rengörings-medel.

Steg 1 Steg 2 Steg 3
Slå på ugnen.	Tryck på: Rengöring.	Välj rengöringsläge.
Funktion Rengöringsläge Koktid
Pyrolytisk rengöring, snabb	Lätt rengöring 1 h
Pyrolytisk rengöring, normal	Normal rengöring 1 h 30 min
Pyrolytisk rengöring, intensiv	Grundlig rengöring 2 h 30 min
i När rengöringen startar låses ugnsluckan och lampan släcks. Kylfläkten går med en högre hastighet.
STOP – tryck för att avsluta rengöringen innan den är klar.Använd inte ugnen förrän luckans lässymbol försvinner från displayen.

När rengöringen är klar:
Stäng av ugnen och vänta tills den har svalnat.	Torka ur ugnen invändigt med en mjuk trasa.	Ta bort rester från ugnens bot- ten.

12.4 Hur man rengör: Vattentank

Steg 1 Stäng av ugnen.

Steg 2 Sätt en långpanna under ånginloppet.

Steg 3 Häll vatten i vattenlådan: 850 ml. Tillsätt citronsyra: 5 tsk. Vänta i 60 minuter.

Steg 4 Sätt på ugnen och välj funktionen: Fuktighet, låg. Ställ in temperaturen 230 °C. Stäng av ugnen efter 25 min och vänta tills den har kallnat.

Steg 5 Sätt på ugnen och välj funktionen: Fuktighet, låg. Välj en temperatur mellan 130 och 230 °C. Stäng av ugnen efter 10 min och vänta tills den har kallnat.

iTöm vattentanken efter varje ångkokning för att förhindra kalkavlagringar.

När rengöringen är klar:
Stäng av ugnen. Töm vattenbehållaren. Se avsnittet "Tömma vattenbehållaren" i "Daglig användning".	Skölj ur vattenbehållaren och torka bort kvarvarande kalkrester med en mjuk trasa.	Rengör tömnings-slangen med varmt vatten och hand-diskmedel.

I tabellen nedan anges vattnets hårdhetsgrad (dH) och motsvarande nivå av kalkavlagringar och vattnets kvalitet. När vattenhärdheten överskrider nivå 4 fyller du vattenlådan med vatten på flaska.

Vattenhårdhet Testremsa		Kalkavlagring-	ar (mg/l)	Vattenklas-sificering	Rengör vat-tenbehålla-ren efter
Nivå dH
1 0 - 7 0 - 50 mjukt 75 cykler -					2,5 månader
2 8 - 14 51 - 100 medelhårt 50					månader
3 15 - 21 101 - 150 hårt 40 cy					1,5 månader
4 22 - 28 över 151 mycket hårt		1			månad

När påminnelsen visas bör ugnen rengöras.

Använd funktionen: Pyrolytisk rengöring.

12.6 Hur man tar bort och installerar: Lucka

Ugnsluckan har tre glasrutor. Du kan ta bort ugnsluckan och de inre glasrutorna för rengöring. Läs hela instruktionerna "Ta bort och installera luckan" innan du tar bort glasskivorna.

FÖRSIKTIGHET!

Använd inte ugnen utan glasrutorna.

Steg 1 Öppna luckan helt och lokalisera gångjärnet på luckans högra sida.
Steg 2 Använd en skruvmejsel för att lyfta och vrida gångjärnsspaken åt höger.
Steg 3 Lokalisera gångjärnet på luckans vänstra sida.
Steg 4 Lyft upp och vrid spaken helt på det vänstra gångjärnet.
Steg 5 Stång ugnsluckan halvvägs, till den första öppna positionen. Lyft och dra därefter framåt och ta bort luckan från sin plats.
Steg 6 Lägg luckan på en mjuk duk på en stabil yta.
Steg 7 Ta	tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.
Steg 8 Dra	lucklisten framåt för att ta bort den.
Steg 9 Håll	i glasrutorna i övre kanten och dra försiktigt ut dem en efter en. Börja med den översta glasrutan. Se till att glasrutorna glider i skårorna hela vägen ut.
Steg 10 Rengör glasrutorna med vatten och lite diskmedel. Torka glasrutorna noga. Diska inte glasskivorna i diskmaskin.
Steg 11 När rengöringen är klar, sätt tillbaka glasrutorna och ugnsluckan.

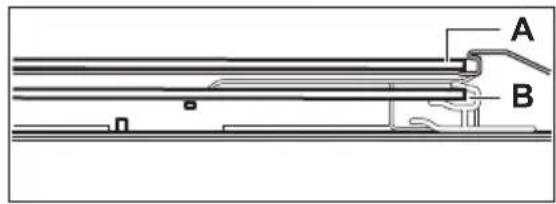

Var noga med att sätta tillbaka glasrutorna (A och B) i rätt ordning. Kontrollera symbolen/skriften på sidan av glasrutan, varje glasruta ser olika ut för att förenkla demontering och montering.

När det har installerats korrekt hörs ett klick i lucklisten.

Se till att den mellersta glasrutan placeras korrekt i sina skåror.

A B

A B

12.7 Byte av: Lampa

WARNING!

Risk för elektrisk stöt!

Lampan kan vara het.

Håll i halogenlampan med en trasa för att förhindra att fett ska komma på lampan.

Innan du byter lampan:
Steg 1 Steg 2 Steg 3
Stäng av ugnen. Vänta tills ugnen är kall.	Koppla bort ugnen från elutta-get.	Lägg en trasa i botten av ugn-sutrymmet.

Bakre lampa

Steg 1 Ta	bort glasskyddet genom att vrida på det.
Steg 2 Rengör glasskyddet.
Steg 3 Byt	ut lampan mot en passande som är värmetålig upp till 300 °C.
Steg 4 Sätt tillbaka glasskyddet.

13. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

13.1 Vad gör jag om ...

Ugnen slås inte på eller värms inte upp

Möjlig orsak

Åtgärd

Klockan är inte inställd. Ställ in klockan, för mer i

formation se kapitlet

Dörren är inte ordentligt stängd. Stäng luckan helt.

Säkringen har gått. Kontrollera om säkringen är orsaken till felet.

Om problemet återkommer ska du kontakta en kvalificerad elektriker.

Barnlåset är aktiverat. Se kapitlet "Meny", undermeny för: Tillval.

Komponenter

Beskrivning Åtgärd

Glödlampan är trasig. Byt lampa, för mer informati

on se kapitlet "Un- derhåll och rengöring", Hur man byter: Lampa.

Rengöring
Beskrivning Kontrollera att ...
Det finns vatten i ugsutrymmet. Det finns inte för mycket vatten i vattenbehållaren.
Ångkokning fungerar inte. Det finns kalkavlagringar i ånginloppets öppning.
Ångkokning fungerar inte. Det finns vatten i vattenbehållaren.
Det tar mer än tre minuter att tömma vattentanken eller vatten läcker från ångöppningen.	Det finns kalkavlagringar i ånginloppets öppning. Rengör vattenbehållaren.

Strömavbrott stänger alltid av rengöringen. Upprepa rengöringen om det blir ett strömavbrott.

13.2 Hur man hanterar: Felkoder

När mjukvarufel uppstår visar displayen ett felmeddelande.

I det här avsnittet får du en lista över problem du kan hantera själv.

Kod och beskrivning Åtgärd
C2 – Matlagningstermometer i ugnsutrymmet genomgår Pyrolytisk rengöring.	Ta ut Matlagningstermometer.
C3 – luckan är inte helt stängd under Pyrolytisk rengöring.	Stäng luckan.
F111 – Matlagningstermometer är inte korrekt inkopplad i uttaget.	Sätt i Matlagningstermometer kontakt helt i uttaget.
F240, F439 – pekfälten på displayen fungerar inte som de ska.	Rengör ytan på displayen. Se till att det inte är någon smuts på pekfälten.
F908 – ugnssystemet kan inte ansluta till kontrollpanelen.	Stäng av och sätt på ugnen.

13.3 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet. Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:
Modell (MOD.)
Produktnummer (PNC)
Serienummer (S.N.)

14. ENERGIEFFEKTIVITET

14.1 Produktinformation och produktinformationsblad\*

Leverantörens namn Electrolux
Modellidentifiering OOP940NZ1 949494811
Energieffektivitetsindex 81.2
Energieffektivitetsklass A+
Energiförbrukning med en standardlast, konventionellt läge	0.93 kWh/cykel
Energiförbrukning med standardbelastning, fläktkraftläge 0.69 kWh/cykel
Antal kaviteter 1
Värmekälla Elektricitet
Volym 72 l
Typ av ugn Inbyggd ugn
Massa 32.8 kg

* För Europeiska unionen enligt EU-förordningarna 65/2014 och 66/2014.För Republiken Vitryssland enligt STB 2478-2017, bilaga G; STB 2477-2017, bilagorna A och B.För Ukraina enligt 568/32020.

Energieffektivitetsklassen är inte tillämplig för Ryssland.

EN 60350-1 - Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ångugnar och grillar - metoder för att mäta prestanda.

14.2 Energibesparing

Denna ugn har funktioner som möjliggör energibesparing under tillagningen.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte luckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd kokkärl i metall för högre energieffektivitet.

Om möjligt, undvik att förvärma ugnen före tillagning.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Om ett program används med inställd programtid eller sluttid och tillagningen tar längre tid än 30 minuter, stängs värmeelementen av automatiskt tidigare med vissa ugnsfunktioner.

Fläkten och belysningen fortsätter att vara påslagna. När du stänger av ugnen visas restvärme på displayen. Du kan använda den värmen för varmhållning.

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att värma annan mat.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Restvärmeindikatorn eller temperaturen visas på displayen.

Laga mat med släckt belysning

Släck belysningen under tillagning. Tänd den endast när du behöver den.

Bakning med fukt

Denna funktion används för att spara energi under tillagningen.

Med denna funktion släcks belysningen automatiskt efter 30 sekunder. Du kan tända belysningen igen, men det innebär att förväntad energibesparing minskar.

15. MENYSTRUKTUR

15.1 Meny

Tryck på för att öppna Meny.

Menyalternativ Användning
Tillagningshjälp Förteckning av automatiska program.
Rengöring Förteckning av rengöringsprogram.
Favoriter Förteckning av favoritinställningar.
Tillval Välja ugnsinställningar.
Inställningar Inställningar	Välja ugnsinställningar.
	Service Visar programvarans version och konfiguration.

15.2 Undermeny för: Rengöring

Undermeny Användning
Pyrolytisk rengöring, snabb Tillagningstid: 1 h.
Pyrolytisk rengöring, normal Tillagningstid: 1 h 30 min.
Pyrolytisk rengöring, intensiv Tillagningstid: 2 h 30 min.

15.3 Undermeny för: Tillval

Undermeny Användning
Belysning Tänder och släcker lampan.
Barnlås Förhindrar oavsiktlig påslagning av ugnen. När alternativet är påslaget visas texten "Barnlås" på displayen när du slår på ugnen. Aktivera ugnen genom att sätta kodbokstäverna i alfabetisk ordning. Luckan är låst när barnlåset är aktiverat och ugnen är avstängd. Åtkomsten till timern, fjärrstyrningen och belysningen är tillgänglig när barnlåset är aktiverat.
Snabbuppvärmning Förkortar uppvärmningstiden. Det är endast tillgängligt för vissa ugnsfunktioner.
Påminnelse om rengöring Slår på och stänger av påminnelser.
Visa klocka i standby Slår på och stänger av tiden.
Klocka i digital stil Ändrar formatet för tidsvisning.

15.4 Undermeny för: Inställningar

Undermeny Beskrivning
Språk Val av språk för ugnen.
Ljusstyrka i display Ställer in ljusstyrkan på displayen.
Knappljud Slår på och stänger av ljudsignal för pekkontrollerna. Det går inte att stänga av ljudsignalen för: 1
Ljudvolym Ställer in volymen på knappljud och signaler.
Klockslag Ställer in aktuell tid och datum.

15.5 Undermeny för: Service

Undermeny Beskrivning. Används för att:

Demoläge Aktiverings-/avaktiveringskod: 2468

Programversion Information om programversion.

Återställ alla inställningar Återställer till fabriksinställningar.

16. ENKELT!

Före första användning måste du ställa in:
Språk	Ljusstyrka i dis-play	Knappljud Ljudvolym Klockslag

Bekanta dig med de grundläggande symbolerna på kontrollpanelen och displayen:
1På / Av Meny Favoriter	≡	☆	Timer	Matlagnings-termometer	START / STOP

Börja använda ugnen
Snabbstart Sätt på ugnenoch starta mat-lagningen med standardtempe-raturen och tiden för funktionen.	Steg 1 Steg 2 Steg 3
	Tryck och håll in: Ⓘ.	☐ ... - Väljönskad funktion.	Tryck på: START .

Börja använda ugnen
Snabb avstängning	Stänger av ugnen, skärmen och meddelandet när som helst.	1 – tryck och håll in tills ugnen stängs av.

Börja tillagningen
Steg 1 Steg 2	Steg 3 Steg 4 Steg 5
1– tryck för att slå på ugnen.	☐ ...- Välj tillagningsfunktion.	°C– ställ in temperaturen.	OK– tryck för att bekräfta.	START– tryck för att starta tillagning-en.

Ångtillagning
Häll det kalla kranvattnet i vattenlådan. Följ instruktionerna på displayen.
Uppvärmning med ångaVärma upp maten.	Pizza/Paj Brödbakning		Fuktighet, lågÅngtillagning. Påskyn-dar tillagningen.
130 °C 200–220	°C 150–210 °C 160–200	°C

Lär dig att laga mat snabbt
Använd de automatiska programmen för att tillaga en rätt snabbt med standardinställning-arna:
Tillagnings-hjälp	Steg 1 Steg 2 Steg	3 Steg 4
	Tryck på: Tryck på: . Tryck på:		Tillagningshjälp.	Välj maträtt.

Välj tillagningstid med snabbfunktionerna
10 % Finish assistAnvänd 10 % Finish assist för att lägga till extra tid när 10 % av tillagningstiden återstår.	Tryck på +1min för att förlänga tillagningstiden.

17. TA EN GENVÄG!

Här kan du se alla smarta genvägar. Du hittar information om dem även i kapitlet om genvägar i bruksanvisningen.

Så här ställer du in: Tillagningsfunktioner

Så här ställer du in: Tillagning med ångfunktion

Så här ställer du in: Tillagningshjälp

Så här ställer du in: Tillagningstid

Så här fördröjer du: Tillagningens start- och sluttid

Så här avbryter du: Inställd tidtagning

Så här använder du: Matlagningstermometer

18. MILJÖSKYDD

Återvinn material med symbolen ⚡ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och

elektroniska produkter. Släng inte produkter märkta med symbolen 📋 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
