Produkttyp	Inbyggd elektrisk ugn
Modell	CKH9000X1
Märke	Electrolux
Energiklass	A+
Ugnsvolym	72 L
Mått (Höjd x Bredd x Djup)	594 x 595 x 569 mm
Inbyggnadsmått (H x B x D)	590 (600) x 560 x 550 (550) mm
Nettovikt	33.4 kg
Strömförsörjning	Elektrisk (230 V, 50/60 Hz)
Nätkabellängd	1500 mm
Värmefunktioner	Varmluftstillagning, Över- och undervärme, Låg fukt, Pizzafunktion, Undervärme, Frysta livsmedel, Fuktig varmluftsbakning, Grill, Turbogrill
Speciella funktioner	Matsensor, Assisterad tillagning, Pyrolytisk rengöring, Ånglagning, Infällbara vred, Teleskopstegar
Rengöring	Pyrolytisk självrengöring (3 nivåer), Avtagbara falsstöd, Vattentanksrengöring
Säkerhet	Barnlås, Automatisk avstängning, Kylfläkt, Dörrlås under pyrolytisk rengöring
Medföljande tillbehör	Trådhylla, Bakplåt, Grill/stekpanna, Bakpappersplåt, Matsensor
Lampa	Halogen, 300°C värmebeständig, Energiklass G
Energiförbrukning (Över- och undervärme)	0.93 kWh/cykel
Energiförbrukning (Varmluft)	0.69 kWh/cykel
Garanti (Standard)	2 år (enligt lokala bestämmelser)

Vanliga frågor - CKH9000X1 ELECTROLUX

Hur ställer jag in tiden på min Electrolux CKH9000X1 ugn?

För att ställa in tiden, gå in i menyn Inställningar via kontrollpanelen, välj Tid, justera med vredet och tryck på OK för att bekräfta.

Vad är pyrolytisk rengöring och hur använder jag den?

Pyrolytisk rengöring använder hög temperatur för att bränna bort matrester. Före användning, ta bort alla tillbehör och rengör ugnsbotten. I menyn Meny, välj Rengöring och välj mellan tre tider: C1 (1 timme), C2 (1 timme 30 minuter) eller C3 (2 timmar 30 minuter). Ugnsluckan låses automatiskt under processen. Efter avslutad rengöring, torka ugnsutrymmet med en mjuk trasa.

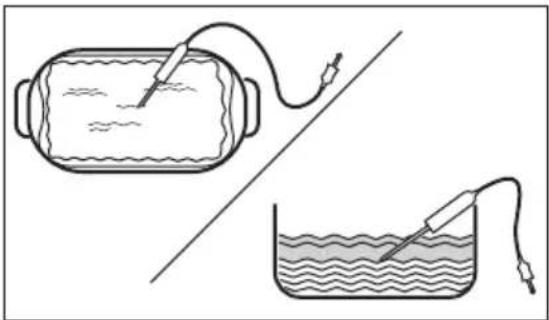

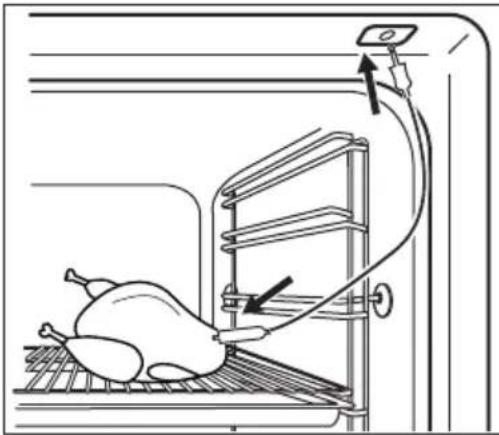

Kan jag använda matsensorn med alla värmefunktioner?

Matsensorn kan användas med de flesta värmefunktioner. Sätt sensorn i den tjockaste delen av maten, anslut den till uttaget framtill på ugnen, ställ in önskad kärntemperatur, och ugnen stannar när temperaturen har uppnåtts. Använd den inte för flytande rätter.

Hur tar jag bort och rengör ugnsluckans glaspaneler?

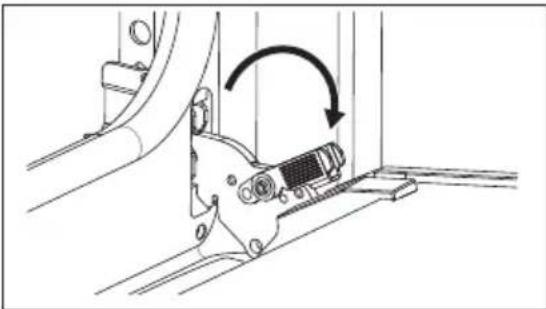

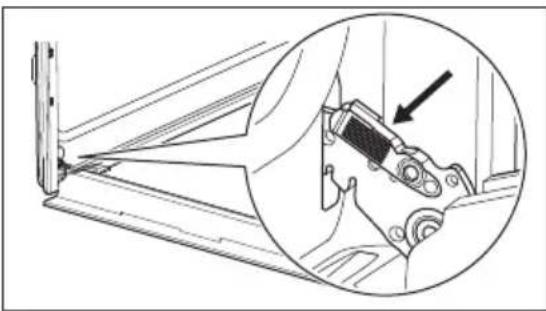

Öppna luckan helt, lyft och dra gångjärnsspärrarna tills de klickar, stäng sedan luckan halvvägs och lyft av den. Placera luckan på en mjuk yta, ta bort lucklisten genom att trycka inåt, skjut sedan ut glaspanelerna en efter en. Tvätta med vatten och milt rengöringsmedel. Sätt tillbaka i omvänd ordning.

Vad ska jag göra om ugnen visar en felkod som 'Err C2'?

Err C2 indikerar att matsensorns kontakt togs bort under tillagning. Se till att den är helt insatt. För andra koder som Err F102, kontrollera att luckan är stängd och lucklåset är aktiverat. Om problemet kvarstår, koppla bort strömmen i några minuter och återanslut. Om felet återkommer, kontakta ett auktoriserat servicecenter.

Hur använder jag ångfunktionen?

Fyll vattenlådan med upp till 900 ml vatten, skjut tillbaka den, välj en ångvärmefunktion (t.ex. Låg fukt), och ställ in temperaturen. Ugnen genererar ånga under tillagning. Öppna aldrig luckan under ångdrift för att undvika brännskador.

Vad är funktionen fuktig varmluftsbakning och när ska jag använda den?

Fuktig varmluftsbakning är utformad för att spara energi vid tillagning. Den använder restvärme och kan minska värmekraften. Idealisk för bakning på flera nivåer. Lampan stängs automatiskt av efter 30 sekunder för att spara energi. Följ de rekommenderade inställningarna i avsnittet tips och råd.

Hur låser jag ugnen för att förhindra oavsiktliga ändringar?

För att aktivera funktionen Lås, tryck och håll ned knappen OK tills en signal hörs. Displayen blinkar tre gånger. Medan låset är aktiverat kan ugnen inte slås på eller inställningar ändras. För att låsa upp, tryck och håll ned OK igen.

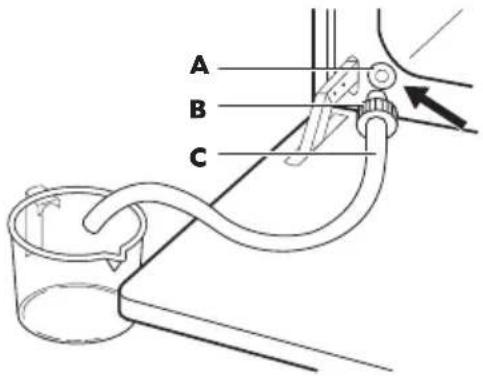

Vilket underhåll krävs för vattentanken?

För att förhindra kalkavlagringar, töm vattentanken efter varje ångtillagning. För djuprengöring, fyll med 850 ml vatten och 5 teskedar citronsyra, låt stå i 60 minuter, kör sedan en ångcykel vid 230°C i 25 minuter följt av en 10-minuters cykel. Skölj noggrant. Använd flaskvatten om hårdheten överstiger nivå 4.

Hur byter jag ugnslampan?

Stäng av ugnen och koppla bort den från elnätet. Placera en trasa på ugnsbotten. Vrid glaskåpan för att ta bort den, rengör den, byt ut halogenlampan mot en 300°C värmebeständig (G9, max 25W) och sätt tillbaka kåpan. Använd alltid en trasa för att hantera lampan för att undvika fettrester.

BRUKSANVISNING CKH9000X1 ELECTROLUX

Fare for skade på produktet.

Risiko for skade, brann eller skade på produktet.

Brannfare eller skade på produktet.

Slå av lampen under matlaging. Slå den på kun när du behøver den.

Baking med fukt

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation:

www.electrolux.com/support

registrera din produkt för bättre service:

www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

Ladda ner My Electrolux Kitchen-appen för fler recept, tips och felsökning.

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION......171

1.1 Säkerhet för barn och personer med funktionsnedsättning....172

1.2 Allmän säkerhet....172

1. SÄKERHETSINSTRUKTIONER......173

2.4 Underhåll och rengöring...... 176

2.5 Pyrolysrengöring....176

2.6 Matlagning med ånga.... 177

2.7 Invändig belysning....177
2.8 Service....177
2.9 Avyttring....177

1. INSTALLATION.... 178

3.1 Inbyggnad....178
3.2 Säkring av ugnen i inbyggnadsskåpet....179

1. PRODUKTBESKRIVNING....180

4.1 Allmän översikt.... 180
4.2 Tillbehör......180

5. SÅ HÄR SLÅR DU PÅ OCH STÄNGER AV UGNEN....181

5.1 Infällbara vred....181
5.2 Kontrollpanel....181

6. FÖRE FÖRSTA ANVÄNDNING...... 182

6.1 Första rengöring.... 182
6.2 Initial föruppvärmning.... 182

7. DAGLIG ANVÄNDNING.... 183

7.1
Så här ställer du in: Tillagningsfunktion er....183

7.2 Värmefunktioner.... 183

7.3 Anvisningar om: Bakning med fukt....184

7.4 Vattentank....185

7.5

Så här ställer du in: Tillagningshjälp..185

7.6 Tillagningshjälp....186

8. KLOCKFUNKTIONER.... 191

8.1 Klockfunktioner.... 191
8.2
Så här ställer du in: Klockfunktioner.. 191

10.1 Knapplås....195
10.2 Automatisk avstängning......195

10.3 Kylfläkt.... 196

11. RÅD OCH TIPS....196

11.1 Bakning med fukt....196
11.2 Bakning med fukt - rekommenderade tillbehör......197
11.3 Tillagningstabeller för testinstitut....198

12. SKÖTSEL OCH RENGÖRING...... 199

12.1 Anmärkningar om rengöring..... 199
12.2 Hur man tar bort: Ugnsstegar ... 200
12.3 Så här använder du: Pyrolytisk rengöring.... 200
12.4 Päminnelse om rengöring......202
12.5 Hur man rengör: Vattentank..... 202
12.6 Hur man tar bort och installerar: Luckan.... 203
12.7 Byte av: Lampa....205

13. FELSÖKNING....206

13.1 Vad gör jag om 206
13.2 Servicedata....207

14. ENERGIEFFEKTIVITET......208

14.1 Produktinformation och produktinformationsblad*......208
14.2 Energibesparing....209

15. MENYSTRUKTUR.... 209

15.1 Meny....209

16. MILJÖSKYDD....210

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.
• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.

• Bryt strömförsörjningen till apparaten före utförande av underhåll.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.
• Använd endast matlagningstermometern som rekommenderas för den här produkten.

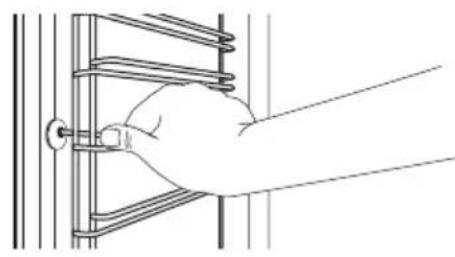

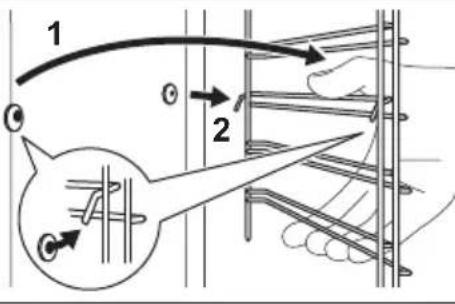

• För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra luckans glas för att undvika repor, vilka i sin tur kan leda till att glaset spricker.
• Ta ut alla tillbehör och avlägsna större avlagringar/spill från ugnsutrymmet före pyrolysrengöring.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera, före installation av produkten, att ugnsluckan kan öppnas enkelt utan motstånd.
• Produkten är utrustad med ett elektriskt kylsystem. Den måste användas med den elektriska strömförsörjningen.

Skåpets minimihöjd (minsta höjd för skåpet under bänk)	590 (600) mm
Skåpets bredd 560 mm
Skåpets djup 550 (550) mm
Höjd på produktens främre del 594 mm
Höjd på produktens bakre del 576 mm
Bredd på produktens främre del 595 mm
Bredd på produktens bakre del 559 mm
Produktens djup 569 mm
Inbyggnadsdjup för produkten 548 mm
Djup med öppen lucka 1022 mm
Minsta storlek på ventilationsöppningen. Öppning placerad nedtill på vänstra sidan	560x20 mm
Nätsladdens längd. Kabeln är placerad i det nedre högra hörnet på baksidan	1500 mm
Monteringsskruvar 4x25 mm

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.
• Denna produkt levereras med en huvudkontakt och en huvudkabel

Tillämplig kabeltyper för installation eller utbyte i Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

För kabeldelen, se den totala effekten på märkplåten. Se även tabellen:

Total effekt (W) Kabelarea ( mm^2 )
max. 1 380 3 x 0.75
max. 2 300 3 x 1
max. 3 680 3 x 1.5

Jordledaren (grön/gul ledare) skall vara 2 cm längre än fas- och neutralledarna (blå resp. brun ledare).

2.3 Använd

WARNING!

Risk för skador, brännskador, elstötar eller explosion föreligger.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Tryck inte på den öppna luckan.
• Använd inte produkten som arbets- eller avlastningsyta.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

- För att förhindra skador eller missfärgning på emaljen:

– placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
- lägg inte aluminiumfolie direkt på ugnsbotten.
- häll inte vatten direkt i den heta produkten.
– Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
– var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.
• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Laga alltid mat med luckan stängd.
• Om produkten installeras bakom en beklädnadspanel, till exempel i ett skåp, se till att skåpsdörren eller panelen aldrig är stängd när produkten används. Värme och fukt kan byggas upp bakom en stängd lucka och orsaka skador på produkten, skåpsmöblerna eller golvet. Stäng inte luckan förrän produkten har svalnat helt efter användning.

2.4 Underhåll och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

2.5 Pyrolysrengöring

WARNING!

Risk för skador / brand / kemiska utsläpp (rök) i Pyrolysläget.

• Innan du utför en pyrolytisk självrengöringsfunktion eller funktion för Första användningstillfället ska du ta ut följande ur ugnsutrymmet:
• alla överblivna matrester, olje- eller fettspill/rester.

• alla löstagbara föremål (inklusive hyllor, sidoskenor som medföljer produkten) och särskilt kastruller, pannor, brickor, köksredskap som är behandlade med en non-stickbeläggning.

• Läs noggrant alla anvisningar om pyrolysrengöring.

• Håll barn och borta från produkten när pyrolysrengöring är igång.
  Ugnen blir mycket varm och varm luft släpps ut från ventilerna.
• Pyrolysrengöring är en högtemperaturfunktion som kan avge ångor från matrester och byggnadsmateriel och därför bör användare:

– tillse god ventilation under och efter varje pyrolysrengöring.
– tillse god ventilation under och efter första användningstillfället vid användning vid maximal temperatur.

- Till skillnad från människan kan vissa fåglar och reptiler vara extremt känsliga mot potentiella ångor som släpps ut vid rengöringen i alla pyrolysugnar.

– Se till att inte husdjur (särskilt fåglar) kommer i produktens närhet under och efter pyrolysrengöringen. Detta gäller även vid det första användningstillfället av produkten på maximal temperatur i ett välventilerat utrymme.

• Små husdjur kan också vara mycket känsliga mot de begränsade temperaturändringarna i närheten av alla pyrolysugnar när det pyrolytiska självrengöringsprogrammet används.
• Teflonbeläggningar på kastruller, stekpannor, brickor, köksredskap osv. kan skadas av den höga temperaturen vid pyrolytisk rengöring och kan även släppa ut skadliga ångor i små mängder.
• Ångor som släpps ut från pyrolysugnar/matlagningsrester är inte skadliga för människor, inklusive barn och eller personer med sjukdom.

2.6 Matlagning med ånga

WARNING!

Det finns risk för brännskador och skador på produkten.

- Ånga som släpps ut kan orsaka brännskador:

• Öppna inte luckan till produkten under ångkokning.
• Öppna ugnsluckan försiktigt efter ångkokning.

2.7 Invändig belysning

WARNING!

Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Denna produkt innehåller en Ijuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.8 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.9 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Inbyggnad

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

3.2 Säkring av ugnen i inbyggnadsskåpet

1 Kontrollpanel
2 Funktionsratt för tillagningsfunktioner
3 Display
4 Inställningsratt
5 Vattenläda
6 Värmeelement
7 Uttag för matlagningstermometern
8 Lampa
9 Fläkt
10 Ugnsstegar, borttagbara
11 Tömningsslang
12 Vattenutloppsventil
13 Hyllplaceringar
14 Ånginlopp

4.2 Tillbehör

• Galler
För kokkärl, kakformar, stekar.
• Bakplåt
För kakor och småkakor.
- Grill-/stekpanna
För bakning, stekning eller som uppsamlingsfat.
• Bakplåt
För småfranska, kringlor och små bakverk.
• Matlagningstermometer
För att mäta temperaturen i maten.

- Teleskopskenor

Med teleskopskenor kan du lättare sätta in och ta ut ugnsgallren.

5. SÅ HÄR SLÅR DU PÅ OCH STÄNGER AV UGNEN

5.1 Infällbara vred

För att använda produkten, tryck på kontrollvredet. Vredet kommer ut.

5.2 Kontrollpanel

Sensorområden på kontrollpanelen Tryck på Vrid ratten
Timer	Snab-bupp-värmning	Belys-ning	[16Y6]Matlagnings-termometern	OK
Välj en tillagningsfunktion för att sätta på ugnen.
Ugnen stängs av genom att funktionsratten ställs i avstängt läge.

Indikeringar på displayen
Knapplås	Tillagningshjälp	Rengöring	Inställningar	Snabbuppvärmning
Timerindikatorer:

Förloppsindikator - visar uppnådd temperatur el-ler tid.

Indikator för vattenbehållare

Matlagningstermometer Indikator

6. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Första rengöring

Före den första användningen ska den tomma ugnen rengöras och tiden ställas in på:
			00:00Ställ in tidtagningen. Tryck på

6.2 Initial föruppvärmning

Värm upp den tomma ugnen före första användning.
Steg 1 Ta	ut alla tillbehör och flyttbara ugnsstegar ur ugnen.
Steg 2	Ställ in maxtemperatur för funktionen: Låt ugnen stå på i en timme.
Steg 3	Ställ in maxtemperatur för funktionen: Låt ugnen stå på i 15 minuter.
i Ugnen kan avge lukt och rök under föruppvärmning. Se till att rummet är ventilerat.

7. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

7.1 Så här ställer du in: Tillagningsfunktioner

Börja tillagningen
Steg 1 Steg 2
☐	°C
Ställ in en tillagningsfunktion. Ställ in temperaturen.

Ångtillagning
Steg 1 Steg	2 Steg 3 Steg 4 Steg 5
				°C
Tryck på locket på vattenlådan för att öppna den.	Fyll på 9 dl vat-ten i vattenlå- dan.	Tryck in vatten- lådan i sitt ur-sprungliga läge.	Välj ångtillag-ningsfunktionen.	Ställ in temperatu-ren.

7.2 Värmefunktioner

Standardtillagningsfunktioner

Tillagningsfunktion Användning
Varmluft	För bakning eller torkning på upp till tre ugnsnivåer samtidigt. Välj en temperatur 20 till 40 °C lägre än för Över-/undervärme.
Över-/undervärme	Bakning och stekning på en ugnsnivå.
Fuktighet, låg	Funktionen är lämplig för kött, fågel, ugnsrätter och grytor. Tack vare kombinationen av ånga och värme får köttet en mör och saftig konsistens och en krispig yta.
Pizza/Paj	För att tillaga pizza. För att bryna ordentligt och få en knaprig botten.
Undervärme	För bakning av kakor med knaprig botten och för konservering av livsmedel.
Fryst mat	För tillagning av snabbmat (som pommes frites, klyftpotatis och värrullar) med en krispig effekt.
Bakning med fukt	Denna funktion är för att spara energi under tillagningen. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Restvärmen används. Värmeeffekten kan minskas. Mer information finns i kapitlet "Daglig användning" och anvisningar om: Bakning med fukt.
GRILL	För grillning av tunnskurna stycken och brödrostning.
Varmluftsgrillning	Varmluftsstekning på första ugnsnivån av större köttstycken eller fågelkött med ben. För att bryna och göra gratänger.
[w8WG]	Så här öppnar du menyn: Tillagningshjälp, Rengöring, Inställningar.

7.3 Anvisningar om: Bakning med fukt

Denna funktion användes för att uppfylla kraven för energieffektivitet och ekodesign enligt EU 65/2014 och EU 66/2014. Provning enligt EN 60350-1.

Ugnsluckan ska vara stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet.

Om du använder den här funktionen släcks lampan automatiskt efter 30 sekunder.

För tillagningsinstruktioner, se kapitlet "Råd och tips" Bakning med fukt. För instruktioner om allmän energibesparing, se kapitlet "Energieffektivitet", energibesparing.

7.4 Vattentank

Kontrollampa för vattentank
	Behållaren är full.
	Behållaren är halvfull.
	Behållaren är tom. Fyll på behållaren.
Om du häller för mycket vatten i behållaren hamnar överskottsvattnet till ugnens botten via säkerhetsutloppet. Torka upp vattnet med en svamp.

Töm vattenbehållaren
Steg 1	Stäng av ugnen, låt den stå öppen och vän-ta tills den har kallnat.
Steg 2	Anslut tömningsslangen (C) till anslutning-en (B) på utloppsventilen (A).
Steg 3	Håll änden av röret under nivå A och tryckflera gånger på B för att samla upp kvarva-rande vatten.
Steg 4	Ta loss C och B och torka ur ugnen med en mjuk svamp.

7.5 Så här ställer du in: Tillagningshjälp

Varje maträtt i denna undermeny har en föreslagen funktion och temperatur. Tiden och temperaturen kan justeras under tillagningen.

För vissa maträtter kan tillagningen också styr-as med:	I vilken grad maträtten ska tillagas:
• Matlagningstermometer • Rare	• Medel• Välstekt

Tillagningshjälp - använd det för att tillaga en maträtt snabbt med standardinställningar:
Steg 1 Steg 2 Steg 3 Steg 4
Öppna menyn. Välj Tillagningshjälp.Tryck på OK	Välj maträtt. Tryck på OK.	Sätt in maträtten i ug- nen. Bekräfta inställ- ning.

7.6 Tillagningshjälp

Teckenförklaring
[cWGZ]	Matlagningstermometer tillgängligt. Placera Matlagningstermometer i den tjockaste delen av rätten.Ugnen stängs av när inställd Matlagningstermometer temperatur har upp-nåtts.
	Häll vatten i behållaren.
[z68T]	Förvärm ugnen innan du startar tillagningen.
	Ugnsnivå.

När funktionen har avslutats, kontrollera om maten är klar.

Maträtt Vikt Ugnsnivå / tillbehör Programtid
Nötkött [23c5]
P1 Rostbiff, röd	1–1,5 kg; skivor med tjocklek 4–5 cm	Stek köttet i några minuter i en het stekpanna. Sätt in i ugnen.	~ 40 min
P2 Rostbiff, medium			~ 50 min
P3 Rostbiff, väls- tekt			~ 60 min
P4 Stek, medium 180–2		20 gper stycke;3 cm tjocka skivor	Stek köttet i några minuter i en het stekpanna. Sätt in i ugnen.	~ 15 min
P5 Rostbiff/bräserad (rev-bensspjäll,rund, tjock flé)		1,5–2 kg	Stek köttet i några minuter i en het stekpanna. Tillsätt vätska. Sätt in i ugnen.	~ 120 min
P6 Rostbiff, röd(långsam tillag-ning)		1–1,5 kg;skivor med tjocklek 4–5 cm	Använd dina favoritkryddor eller bara salt och färsk malen peppar. Stek köttet i några minuter i en het stekpanna. Sätt in i ugnen.	~ 75 min
P7 Rostbiff, me-dium (långsam tillagning)				~ 85 min
P8 Rostbiff, väls-tekt (långsam tillagning)				~ 130 min
P9 Filé, röd (lång-sam tillagning)		0,5–1,5 kg;5–6 cm tjocka bitar	Använd dina favoritkryddor eller bara salt och färsk malen peppar. Stek köttet i några minuter i en het stekpanna. Sätt in i ugnen.	~ 75 min
P10 Filé, medium(långsam tillag-ning)				~ 90 min
P11 Filé, klar(långsam tillag-ning)				~ 120 min
Kalvkött
P12 Kalvstek (t.ex.bog)		0,8–1,5 kg;4 cm tjocka bitar	Stekfat på gallerAnvänd dina favoritkryddor. Tillsätt väts-ka. Täckt stek.	~ 80 min
Fläskkött
P13 Fläskstek,hals eller bog		1,5–2 kg	Stekfat på gallerVänd köttet efter halva tillagningstiden.	~ 165 min
P14 Pulled pork(långsam tillagning)		1,5–2 kg	[IMAGE] använd dina favoritkryddor. Vänd köttet efter halva tillagningstiden för att få en jämn bryning.	~ 215 min
P15 Karré, färsk 1–1,5 kg; 5–6 cm tjocka skivor			[IMAGE] använd dina favoritkryddor.	~ 55 min
P16 Revbensspjäll 2–3 kg; an-vänd råa, 2–3 cm tjocka revben-sspjäll			[IMAGE] Tillsätt vätska så att botten täcks i stekfa-tet. Vänd köttet efter halva tillagningsti-den.	90 min
Lamm [IMAGE]
P17 Lammfiol med ben		1,5–2 kg; 7–9 cm tjocka stycken	[IMAGE] Tillsätt vätska. Vänd köttet efter halva till-agningstiden.	~ 130 min
Fågelkött [IMAGE]
P18 Hel kyckling 1–1,5 kg; färsk			[IMAGE] Använd dina favoritkryddor. Vänd köttet efter halva tillagningstiden för att få en jämn bryning.	~ 60 min
P19 Halv kyckling 0,5–0,8 kg			[IMAGE] Använd dina favoritkryddor.	~ 40 min
P20 Kycklingbröst 180–200 g per bit			[IMAGE] Använd dina favoritkryddor. Stek köttet i några minuter i en het stekpanna.	~ 25 min
P21 Kycklinglår, färska		-	[IMAGE] Om du har marinerat kycklingbenen, välj en lägre temperatur och längre tillag-ningstid.	~ 30 min
P22 Hel anka 2–3 kg			[IMAGE] stekfat pågallerAnvänd dina favoritkryddor. Lägg köttet på stekfatet. Vänd köttet efter halva tillagningstiden.	~ 100 min
P23 Hel gås 4–5 kg			[IMAGE] långpannaAnvänd dina favoritkryddor. Lägg köttet på en djup bakplåt. Vänd gåsen efter halva tillagningstiden.	~ 110 min
Annat [IMAGE]
P24 Köttfärslimpa 1 kg			[IMAGE] gallerAnvänd dina favoritkryddor.	~ 60 min
Fisk [IMAGE]
P25 Hel fisk grillad		0,5–1 kg perfisk	[IMAGE] bakplåtFyll fisken med smör och använd dina favoritkryddor och örter.	~ 30 min
P26 Fiskfilé -			[IMAGE] stekgryta pågallerAnvänd dina favoritkryddor.	35 min
Söta bakverk/efterrätter [IMAGE] [IMAGE]
P27 Cheesecake -			[IMAGE] 2; ⚙28 cm springform på galler	90 min
P28 Äppelkaka -			[IMAGE] 3; bakplåt	45 min
P29 Äppelpaj -			[IMAGE] 2; pajform på galler	40 min
P30 Äppelpaj -			[IMAGE] 1; ⚙22 cm pajform pågaller	60 min
P31 Brownies 2 kg			[IMAGE] 3; långpanna	30 min
P32 Chokladmuf-fins		-	[IMAGE] 3; muffinsbricka pågaller	25 min
P33 Limpkaka -			2; brödform på galler	50 min
Grönsaker/smårätter
P34 Bakad potatis 1 kg			2; bakplåtLägg hela potatisar med skal på bakplå-ten.	50 min
P35 Klyftor 1 kg			3 bakplåt täckt med bakplåtspapperAnvänd dina favoritkryddor. Skär potati-sen i bitar.	35 min
P36 Grillade grön-saker		1–1,5 kg	3 bakplåt täckt med bakplåtspapperAnvänd dina favoritkryddor. Skär grönsa-kerna i bitar.	30 min
P37 Croquetter,frysta		0,5 kg	3; bakplåt	25 min
P38 Pommes fri-tes, frysta		0,75 kg	3; bakplåt	25 min
Gratänger, bröd och pizza → ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➔ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➕ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➔ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➣ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➢ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➝ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➦ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➛ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➖ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➜ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➢ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➵ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➞ ➚ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➣ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➛ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➦ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➥ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➓ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➌ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➡ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➠ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➑ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➾ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➶ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➤ ➎ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇐ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇍ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇏ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇎ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ≈ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇄ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇜ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇑ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇔ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇉ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇾ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇅ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇃ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇈ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌ ⇌

Maträtt Vikt Ugnsnivå / tillbehör Programtid
P44 Baguette/ciabatta/ljust bröd	0,8 kg	2; bakplåt täckt med bakplåt-spapperMer tid behövs för ljust bröd.	50 min
P45 Blandkorn/rågbröd/mörkt bland-kornsbröd i form	1 kg	2; bakplåt täckt med bakplåtspapper / galler	60 min

8. KLOCKFUNKTIONER

8.1 Klockfunktioner

Klockfunktion Program
[14A05]	Signalur. När den inställda tiden har gått avges en ljudsignal.
	Tillagningstid. När inställd tid har gått avges en ljudsignal och tillagningsfunktionen stoppas.
	Tidsfördröjning. För att fördröja tillagningens start- och/eller sluttid.
[4X28]	Upptimer. Längsta möjliga tid är 23 tim och 59 min. Denna funktion på-verkar inte ugnens funktioner i övrigt.Slå på och stäng av Upptimer genom att välja: Meny, Inställningar.

8.2 Så här ställer du in: Klockfunktioner

Så här ställer du in: Klockslag
Steg 1 Steg 2 Steg 3
Ändra tidpunkt genom att öppna menyn och välja Inställningar och Tidpunkt.	Ställ tiden	Tryck på: OK

Så här ställer du in: Signalur
Steg 1	Displayen visar:0:00	Steg 2 Steg 3
Tryck på:		Ställ in Signalur	Tryck på: OK
Timern startar nedräkningen omedelbart.

Så här ställer du in: Tillagningstid
Steg 1 Steg 2		Displayen visar:0:00STOP	Steg 3 Steg 4
Välj en tillagnings-funktion och ställin temperaturen.	Tryck upprepadegänger på: [IMAGE]		Ställ in tillag-ningstiden.	Tryck på: OK
Timern startar nedräkningen omedelbart.

Så här ställer du in: Tidsfördröjning
Steg 1 Steg 2		Dis-playenvisar:tidpunktSTART	Steg 3 Steg 4		Dis-playenvisar:--:--STOPP	Steg 5 Steg 6
Välj till-ag-nings-funk-tion.	Tryck upp-repade gånger på: [IMAGE]		Ställ instartti-den.	Tryck på:OK.		Ställ insluttden.	Tryck på: OK
Timern börjar nedräkningen vid inställd starttid.

9.1 Sätta in tillbehör

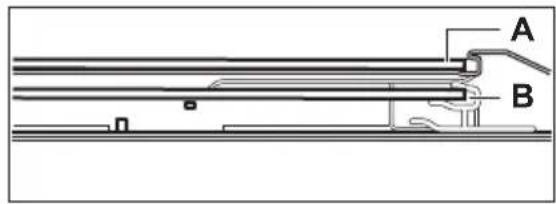

Liten inbuktning upptill ökar säkerheten. Fördjupningarna är gör också enheterna tippsäkra. Den höga kanten runt hyllan hindrar att kokkärl glider av.

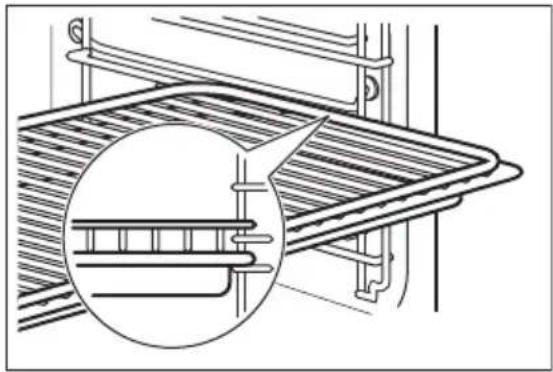

Galler:Skjut in gallret mellan ugsstegens ledskenor och kontrollera att fötterna är vändanedåt.

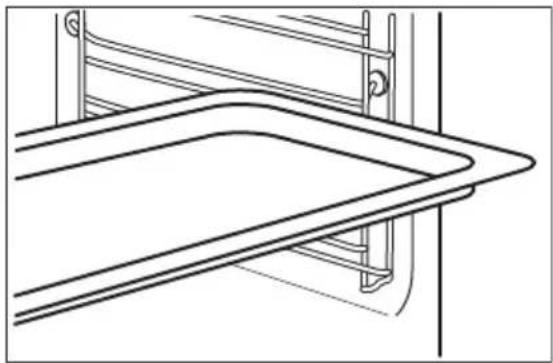

Bakplåt / Djup form:Skjut in långpannan mellan ugsstegarnas ledskenor.
Galler, Bakplåt / Djup form:Skjut in bakplåten mellan ugsstegarnas ledskenor och ugnsgallret på ledskenorna ovanför.

9.2 Matlagningstermometer

Matlagningstermometer- mäter temperaturen inuti maten.

Två temperaturer ska ställas in:
[XX8]Ugnstemperaturen.	Tillagningstemperaturen.

För bästa resultat:
Ingredienserna ska hålla rumstemperatur.	Den är inte lämplig för flytande rätter.	Under tillagning ska den vara inuti maten.

Så här använder du: Matlagningstermometer

Steg 1 Slå på ugnen.
Steg 2 Ställ in en tillagningsfunktion och, vid behov, ugnstemperatur.
Steg 3 Sätt in: Matlagningstermometer.
Kött, fågel och fisk Gryta
Sätt i spetsen på Matlagningstermometer i mitten av köttet eller fisken eller i den tjock-aste delen. Se till att minst 3/4 av Matlag-ningstermometer är instucken.	Placera spetsen på Matlagningstermometer mitt i ugnsrätten. Matlagningstermometer ska sitta sta-bilt på samma ställe under tillagningen. Sätt den i en massiv del av maten. Använd kanten på for-men som stöd för silikonhandtaget på Matlag-ningstermometer. Spetsen på Matlagningstermo-meter får inte komma i kontakt med formens bot-ten.
Steg 4 Anslut Matlagningstermometer i uttaget framtill i ugnen.På displayen visas aktuell temperatur för: Matlagningstermometer.
Steg 5	- tryck för att ställa in tillagningstemperaturen.
Steg 6	OK– tryck för att bekräfta.En ljudsignal avges när maten när den inställda temperaturen. Du kan välja att stoppa eller fortsätta tillagningen för maten ska bli tillräckligt tillagad.
Steg 7 Dra ut Matlagningstermometer ur uttaget och ta ut maten ur ugnen.VARNING!Det finns risk för brännskador när Matlagningstermometer blir het.Var försiktig när du drar ut den från kontakten och från maten.

10. TILLVALSFUNKTIONER

10.1 Knapplås

Funktionen förhindrar att ugnsfunktionen ändras oavsiktligt.
Sätt på den när ugnen är igång – den angivna matlagningen fortsätter, kontrollpanelen är låst.Slä på den när ugnen är avstängd – ugnen kan inte sättas på, kontrollpanelen är låst.
OK	OK– tryck och håll inne föratt slå på funktionen.En ljudsignal hörs.	OK– tryck och håll inne föratt stänga av den.
i 3 x blinkar när låset slås på.

10.2 Automatisk avstängning

Av säkerhetsskäl stängs ugnen av efter en tid om en uppvärmningsfunktion är aktiv och inga inställningar ändras.

(°C) (tim)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
max 250 3

Automatisk avstängning fungerar inte med funktionerna: Belysning, Matlagningstermometer, Tidsfördröjning.

10.3 Kylfläkt

När ugnen är på, slås kylfläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen kan kylfläkten fortsätta att vara igång tills ugnen är sval.

11. RÅD OCH TIPS

11.1 Bakning med fukt

För bästa resultat ska du följa förslagen som listas i tabellen nedan.

		(°C) (min.)
Vetebullar, 16 st långpanna eller djup form 180 2		20 - 30
Frallor, 9 st långpanna eller djup form 180 2 30 -		40
Fryst pizza, 0,35 kg	galler 220 2 10 - 15
Rulltårta långpanna	eller djup form 170 2 25 - 35
Brownie långpanna	eller djup form 175 3 25 - 30
Sufflé, 6 st keramiska ramekiner på galler		200 3 25 - 30
Sockerkaksbotten flan-form på galler 180 2 15 -		25
Viktoriakaka gratängform på galler 170 2 40 - 50
Pocherad fisk, 0,3 kg	långpanna eller djup form 180 3 20 - 25
Hel fisk, 0,2 kg långpanna eller djup form 180 3 25 - 35
Fiskfilé, 0,3 kg pizzaform på galler 180 3 25 - 30
Pocherat kött, 0,25 kg	långpanna eller djup form 200 3 35 - 45
Shashlik, 0,5 kg	långpanna eller djup form 200 3 25 - 30
Småkakor, 16 st långpanna eller djup form 180 2		20 - 30
Mandelbiskvier,24 st	långpanna eller djup form	180 2 25 - 35
Muffins, 12 st långpanna eller djup form 170 2 30		- 40
Matpaj, 20 st långpanna eller djup form 180 2 25		- 30
Mördegskakor,20 st	långpanna eller djup form	150 2 25 - 35
Tarteletter, 8 st långpanna eller djup form 170 2		20 - 30
Pocherade grönsaker, 0,4 kg	långpanna eller djup form	180 3 35 - 45
Vegetarisk omelett	pizzaform på galler 200 3 25		- 30
Medelhavsgrön-saker, 0,7 kg	långpanna eller djup form	180 4 25 - 30

11.2 Bakning med fukt - rekommenderade tillbehör

Använd mörka och icke reflekterande burkar och formar. De absorberar värme bättre än ljusa färger och reflektiva formar.

11.3 Tillagningstabeller för testinstitut

Information för testinstitut

Tester enligt IEC 60705-1.

				(°C) (min)
Småka-kor, 20 st/plåt	Över-/undervär-me	Bakplåt 3 170	20 - 30 -
Småka-kor, 20 st/plåt	Varmluft Bakplåt 3 150 -			160	20 - 35 -
Småka-kor, 20 st/plåt	Varmluft Bakplåt 2 och 4 150 -			160	20 - 35 -
Äppel-paj, 2 st 20 cm formar	Över-/undervär-me	Galler 2 180	70 - 90 -
Äppel-paj, 2 st 20 cm formar	Varmluft Galler 2 160 70 - 90 -
Socker-kaka i 26 cm kakform	Över-/undervär-me	Galler 2 170	40 - 50 Förvärm ugnen i			10 minuter.
Socker-kaka i 26 cm kakform	Varmluft Galler 2 160 40 - 50 Förvärm ugnen i					10 minuter.
Socker-kaka i 26 cm kakform	Varmluft Galler 2 och 4 160	40 - 60 Förvärm ugnen i				10 minuter.
Mördeg-skakor	Varmluft Bakplåt 3 140 -			150	20 - 40 -
Mördeg-skakor	Varmluft Bakplåt 2 och 4 140 -			150	25 - 45 -
Mördeg-skakor	Över-/undervär-me	Bakplåt 3 140 -		150	25 - 45 -
Rostatbröd, 4-6 bitar	GRILL Galler	4 max. 2-3 minu-			ter första sidan, 2-3 minuter andra si-dan	Förvärm ugnen i 3 minuter.
Hamburgare, 6bitar,0,6 kg	GRILL Galler	och lång-panna	4 max. 20 -	30 Placera gallret på		den fjärde nivån och långpannan på den tredje ugnsnivån. Vänd maten efter halva tillagningstiden.Förvärm ugnen i 3 minuter.

12. SKÖTSEL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

12.1 Anmärkningar om rengöring

Rengörings-medel	Torka av framsidan av ugnen med en mjuk trasa med varmt vatten och milt rengöringsmedel.
	Använd en rengöringslösning för att rengöra metalldelar.
	Rengör fläckar med ett milt rengöringsmedel.

Används var- je dag

Rengör ugsutrymmet efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda.

Fukt kan kondensera i ugnen eller på ugnsluckans glas. För att minska kondensen kan man låta ugnen vara igång i 10 minuter före tillagning. Låt inte maten stå i ugnen längre än 20 minuter. Torka av ugnsutrymmet med en mjuk trasa efter användning.

Tillbehör

Rengör alla ugnstillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk trasa med varmt vatten och milt rengöringsmedel. Diska inte tillbehören i diskmaskin.

Rengör inte tillbehör med nonstick-beläggning med ett rengöringsmedel med slipeffekt eller vassa föremål.

12.2 Hur man tar bort: Ugnsstegar

Ta bort ugnsstegarna vid rengöring av ugnen.

Steg 1 Stäng av ugnen och vänta tills den har svalnat.
Steg 2 Dra först ut stegarnas främre del från sidoväggen.
Steg 3 Dra den bakre änden av ugnsstegen bort från sidoväggen och ta bort den.
Steg 4 Sätt tillbaka ugnsstegar i omvänd ordning.Låsstiften på teleskopskenorna måste peka framåt.

12.3 Så här använder du: Pyrolytisk rengöring

Rengör ugnen med Pyrolytisk rengöring.

WARNING!

Det finns risk för brännskador.

FÖRSIKTIGHET!

Om andra produkter är monterade i samma skåp får de inte användas samtidigt som den här funktionen. Det kan skada ugnen.

Före Pyrolytisk rengöring:
Stäng av ugnen och vänta tills den har svalnat.	Ta ut alla tillbehör. Rengör	ugnsbotten och innergla-set på luckan med varmt vatten, mjuk trasa och milt rengörings-medel.

Pyrolytisk rengöring
Steg 1	Öppna meny: Rengöring
Funktion Koktid
C1 - Lätt rengöring 1 h
C2 - Normal rengöring 1 h 30 min
C3 - Grundlig rengöring 2 h 30 min
Steg 2	OK - tryck för att välja rengöringsprogrammet.
Steg 3	OK – tryck för att starta rengöringen.
Steg 4 Efter rengöring, vrid på vredet för värmefunktioner till avstängt läge.
i Ugnslampan är släckt under rengöringen.
När ugnen har nätt den inställda temperaturen låses luckan. Tills luckan låses upp visar displayen: ☐,

När rengöringen är klar:
Stäng av ugnen och vänta tills den har svalnat.	Torka ur ugnen invändigt med en mjuk trasa.	Ta bort rester från ugnens bot- ten.

Ugnen påminner dig om när den ska rengöras med pyrolysrengöring.
[3306] blinkar på displayen i 5 sekunder efter varje tillagning.	För att stänga av påminnelsen, ange Meny och välj Inställningar, Påminnelse om rengöring.

12.5 Hur man rengör: Vattentank

Steg 1 Stäng av ugnen.

Steg 2 Sätt en långpanna under ånginloppet.

Steg 3 Häll vatten i vattenlådan: 850 ml. Tillsätt citronsyra: 5 tsk. Vänta i 60 minuter.

Steg 4 Sätt på ugnen och välj funktionen: Fuktighet, låg. Ställ in temperaturen 230 °C. Stäng av ugnen efter 25 min och vänta tills den har kallnat.

Steg 5 Sätt på ugnen och välj funktionen: Fuktighet, låg. Välj en temperatur mellan 130 och 230 °C. Stäng av ugnen efter 10 min och vänta tills den har kallnat.

iTöm vattentanken efter varje ångkokning för att förhindra kalkavlagringar.

När rengöringen är klar:
Stäng av ugnen. Töm vattenbehållaren. Se avsnittet "Tömma vattenbehållaren" i "Daglig användning".	Skölj ur vattenbehållaren och torka bort kvarvarande kalkrester med en mjuk trasa.	Rengör tömnings-slangen med varmt vatten och hand-diskmedel.

I tabellen nedan anges vattnets hårdhetsgrad (dH) och motsvarande nivå av kalkavlagringar och vattnets kvalitet. När vattenhärdheten överskrider nivå 4 fyller du vattenlådan med vatten på flaska.

Vattenhärdhet Testremsa Kalkavlagringar			(mg/l)	Vattenklassificering	Rengör vattenbehållaren efter
Nivå dH
10-70-50 mjukt 75 cykler -					2,5 månader
Vattenhårdhet Testremsa Kalkavlagringar			(mg/l)	Vattenklassi-ficering	Rengör vat-tenbehållaren efter
Nivå dH
2 8 - 14 51	100 medelhärt				månader
3 15 - 21 10	1 - 150 härt 40 cy				1,5 månader
4 22 - 28 över 151 mycket hår		1			månad

12.6 Hur man tar bort och installerar: Luckan

Ugnsluckan har tre glaspaneler. Du kan avlägsna ugnsluckan och de inre glaspanelerna för att rengöra dem. Läs hela instruktionerna "Ta bort och installera luckan" innan du tar bort glaspanelerna.

FÖRSIKTIGHET!

Använd inte ugnen utan glaspanelerna.

Steg 1 Öppna luckan helt och håll i båda gångjärnen.
Steg 2 Lyft och dra i spärrarna tills de klickar.
Steg 3 Stäng ugnsluckan till den första öpp-na positionen (halvvägs). Lyft och dra sedan för att ta bort dörren från dess säte.
Steg 4 Lägg luckan på en mjuk duk på en stabil yta.
Steg 5 Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.
Steg 6 Dra lucklisten framåt för att ta bort den.
Steg 7 Håll i luckglaspanelerna i den övre kanten och dra försiktigt ut dem en i taget. Börja från den övre panelen. Se till att glasrutorna glider i skårorna hela vägen ut.
Steg 8 Rengör glaspanelerna med vatten och tvål. Torka glaspanelerna noga. Diska inte glaspanelerna i diskmaskin.
Steg 9 När rengöringen är klar, sätt tillbaka glaspanelerna och ugnsluckan.
Om luckan är korrekt installerad kommer du att höra ett klick när du stänger spärrarna.

Var noga med att sätta tillbaka glaspanelerna (A och B) i rätt ordning. Kontrollera symbolen/skriften på sidan av glaspanelen, varje glaspanel ser olika ut för att förenkla demontering och montering.

När det har installerats korrekt hörs ett klick i lucklisten.

Se till att du monterar mittpanelen av glas i sätena korrekt.

12.7 Byte av: Lampa

WARNING!

Risk för elektrisk stöt!

Lampan kan vara het.

Håll i halogenlampan med en trasa för att förhindra att fett ska komma på lampan.

Innan du byter lampan:
Steg 1 Steg 2 Steg 3
Stäng av ugnen. Vänta tills ugnen är kall.	Koppla bort ugnen från elutta-get.	Lägg en trasa i botten av ugn-sutrymmet.

Bakre lampa

Steg 1 Ta	bort glasskyddet genom att vrida på det.
Steg 2 Rengör glasskyddet.
Steg 3 Byt	ut lampan mot en passande som är värmetålig upp till 300 °C.
Steg 4 Sätt tillbaka glasskyddet.

13. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

13.1 Vad gör jag om ...

Om något saknas i denna tabell, kontakta ett auktoriserat servicecenter.

Ugnen slås inte på eller värms inte upp
Problem Kontrollera att...
Det går inte att aktivera eller använda ugnen. Ugnen är korrekt ansluten till eluttaget.
Ugnen värms inte upp. Den automatiska avstängningen är avaktive-rad.
Ugnen värms inte upp. Ugnsluckan är stängd.
Ugnen värms inte upp. Säkringen har inte löst ut.
Ugnen värms inte upp. Barnlåset är avaktiverat.

Komponenter
Problem Kontrollera att...
Belysningen är släckt. Bakning med fukt - är påslagen.
Belysningen fungerar inte. Glödlampan är trasig.
Funktionen Matlagningstermometer fungerar inte.	Kontakten till Matlagningstermometer är ordentligt isatt i uttaget.

Felkoder
Displayen visar ... Kontrollera att...
Err C2 Matlagningstermometer kontakten har tagits bort från uttaget.
Err C3 Ugnsluckan är stängd och ugnslåset är inte tra-sigt.
Err F102 Ugnsluckan är stängd.
Err F102 Ugnslåset är inte trasigt.
00:00 Ett strömavbrott har inträffat. Ställ in klockan.
Om displayen visar en felkod som inte finns i den här tabellen, slå av säkringen och slå på den igen för att starta om ugnen. Om felkoden återkommer, kontakta en auktoriserad serviceverkstad.

Rengöring
Problem Kontrollera att...
Det finns vatten i ugsutrymmet. Det finns inte för mycket vatten i vattenbehållaren.
indikatorn är släckt.	Det finns tillräckligt med vatten i behållaren. Kontakta ett behörigt servicecenter om det börjar läcka vatten i ugnen och indikatorn fortfarande är släckt.
indikatorn är tänd.	Det finns tillräckligt med vatten i behållaren. Om tanken är full och indikatorn fortfarande lyser, kontakta ett auktoriserat servicecenter.
Ångkokning fungerar inte. Det finns kalkavlagringar i ånginloppets öppning.
Ångkokning fungerar inte. Det finns vatten i vattenbehållaren.
Det tar mer än tre minuter att tömma vattentanken eller vatten läcker från ångöppningen.	Det finns kalkavlagringar i ånginloppets öppning. Rengör vattenbehållaren.

13.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet. Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:
Modell (MOD.)
Produktnummer (PNC)
Serienummer (S.N.)

14. ENERGIEFFEKTIVITET

14.1 Produktinformation och produktinformationsblad*

Leverantörens namn Electrolux
Modellidentifiering	CKH9000X1 949494798CKP846X1 949494797
Energieffektivitetsindex 81.2
Energieffektivitetsklass A+
Energiförbrukning med en standardlast, konventionellt läge	0.93 kWh/cykel
Energiförbrukning med standardbelastning, fläktkraftläge 0.69 kWh/cykel
Antal kaviteter 1
Värmekälla Elektricitet
Volym 72 l
Typ av ugn Inbyggd ugn
Massa	CKH9000X1 33.4 kg
	CKP846X1 33.4 kg

* För Europeiska unionen enligt EU-förordningarna 65/2014 och 66/2014.För Republiken Vitryssland enligt STB 2478-2017, bilaga G; STB 2477-2017, bilagorna A och B.För Ukraina enligt 568/32020.

Energieffektivitetsklassen är inte tillämplig för Ryssland.

EN 60350-1 - Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ångugnar och grillar - metoder för att mäta prestanda.

14.2 Energibesparing

Denna ugn har funktioner som möjliggör energibesparing under tillagningen.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte luckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd kokkärl i metall för högre energieffektivitet.

Om möjligt, undvik att förvärma ugnen före tillagning.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Fläkten och belysningen fortsätter att vara påslagna. När du stänger av ugnen visas restvärme på displayen. Du kan använda den värmen för varmhållning.

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att värma annan mat.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Restvärmeindikatorn eller temperaturen visas på displayen.

Laga mat med släckt belysning

Släck belysningen under tillagning. Tänd den endast när du behöver den.

Bakning med fukt

Denna funktion används för att spara energi under tillagningen.

Med denna funktion släcks belysningen automatiskt efter 30 sekunder. Du kan tända belysningen igen, men det innebär att förväntad energibesparing minskar.

15. MENYSTRUKTUR

15.1 Meny

≡ - välj för att öppna Meny.

Meny-struktur
Tillagningshjälp ✗	Rengöring √	Inställningar ⚙️

OK

01 - 012

OK

Välj Meny, In-ställningar.

Bekräfta inställ-ning.

Välj inställning-en.

Bekräfta inställ-ning.

Justera värdet och tryck på OK.

Inställningar
O1 Klockslag Ändra O2 Ljusstyrka i display 1 - 5
O3 Knappljud 1 - Pip		2 - Klick3 - Ljud av	O4 Ljudvolym 1 - 4
O5 Matlagningstermometer Åtgård		1 - Larm och stopp2 - Larm	O6 Upptimer På/Av
O7 Belysning På/Av O8 Snabbuppvärmning På/Av
O9 Påminnelse om ren-göring		På/Av O10 Demoläge	Aktiverings-		kod: 2468
O11 Programversion Kontrollera		O12 Återställ alla inställ-		ningar	ja/nej

16. MILJÖSKYDD

Återvinn material med symbolen ⚫ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen 📋 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
