BRUKSANVISNING CKC826V1 ELECTROLUX

9.4 Mekanisk lågelås.... 26

9.5 Anvendelse: Mekanisk lågelås..... 26

10. RÅD OG TIPS.... 27

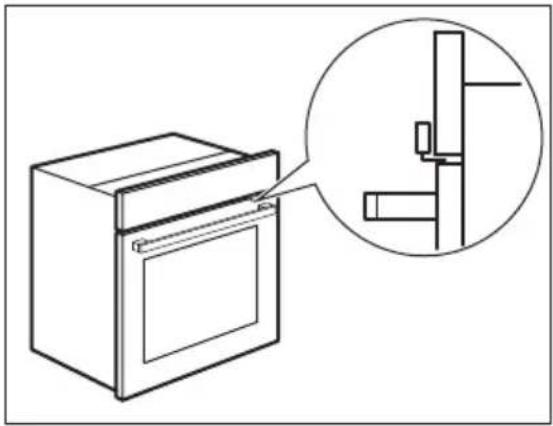

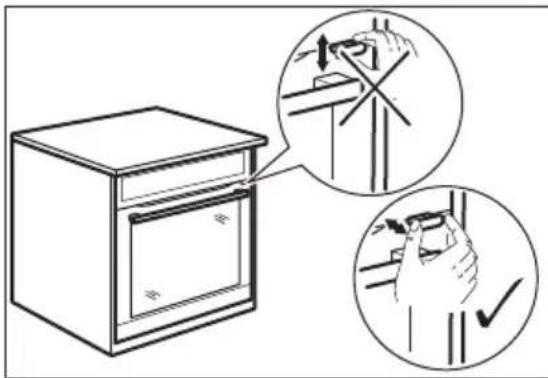

9.4 Mekanisk lågelås

Tryk ikke på lågelåsen, när du lukker ovnlågen.

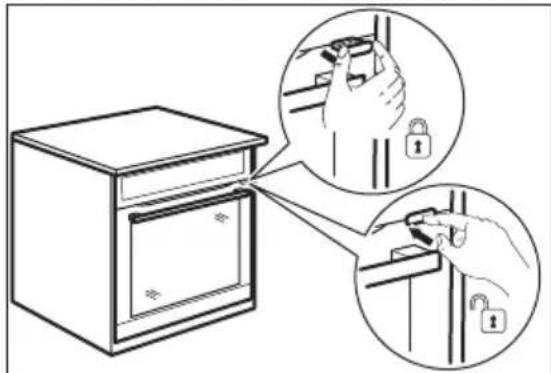

9.5 Anvendelse: Mekanisk lågelås

Trin 1 Træk lågelåsen frem, indtil den låses, for at läse lägen.

Trin 2 For at läse op for lägen skal du trykke lågelåsen tilbage i panelet.

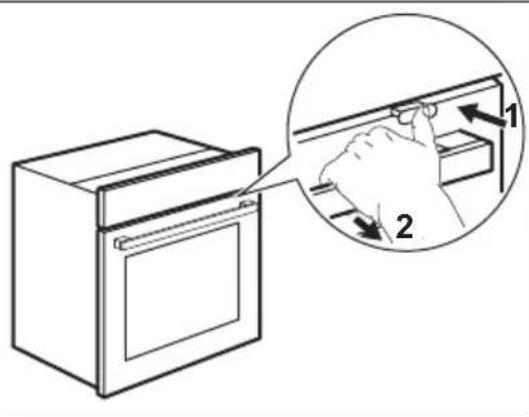

Åbning af den läste läge

Du kan åbne lågen, när den mekaniske lågelås er låst.

Når du lukker lågen, skal du sørge for, at lågelåsen forbliver låst.

10. RÅD OG TIPS

Fare for skade på produktet.

• For å forhindre skade på emaljen:
• ikke plasser ovnsutstyr eller andre gjenstander direkte i bunnen av apparatet.
• ikke legg aluminiumsfolie direkte på bunnen av rommet i apparatet.
• ikke tøm vann direkte inn i det varme apparatet.
• ikke oppbevar fuktig servise eller mat i apparatet när tilberedningen er ferdig.
• vær forsiktig når du fjerner eller monterer tilbehøret.
• Misfarge på apparatets emalje eller rustfritt stål har ingen innvirkning på funksjonen.
• Bruk en grill-/stekepanne for bløte kaker. Fruktsaft gir permanente flekker.
• Tilbered alltid med produktets dør lukket.
• Hvis produktet er montert bak et møbeldør, må du sørge for at døren aldri er lukket når produktet er i drift. Varme og fuktighet kan bygge seg opp bak et lukket møbeldør og dermed forårsake skade på apparatet, boligen eller gulvet. Ikke lukk møbeldøren før produktet er helt avkjølt etter bruk.

Risiko for skade, brann eller skade på produktet.

Du kan åpne døren när dørlåsen er läst.

Slå av lampen under matlaging. Slå den på kun när du behøver den.

Baking med fukt

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation:

www.electrolux.com/support

registrera din produkt för bättre service:

www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

Ladda ner My Electrolux Kitchen-appen för fler recept, tips och felsökning.

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION......153

1.1 Säkerhet för barn och personer med funktionsnedsättning....154

1.2 Allmän säkerhet....154

1. SÄKERHETSINSTRUKTIONER......155

2.4 Underhåll och rengöring...... 158

2.5 Invändig belysning....158

2.6 Service....158

2.7 Avyttring....158

1. PRODUKTBESKRIVNING......159

3.1 Allmän översikt.... 159

5.1 Första rengöring.... 162

5.2 Initial föruppvärmning.... 162

6. DAGLIG ANVÄNDNING.... 162

6.1

Så här ställer du in: Tillagningsfunktion er....163

6.2 Värmefunktioner.... 163

6.3 Anvisningar om: Bakning med fukt....164

6.4

Så här ställer du in: Tillagningshjälp..165

6.5 Tillagningshjälp med recept.....165

7. KLOCKFUNKTIONER.... 170

Så här ställer du in: Klockfunktioner.. 171

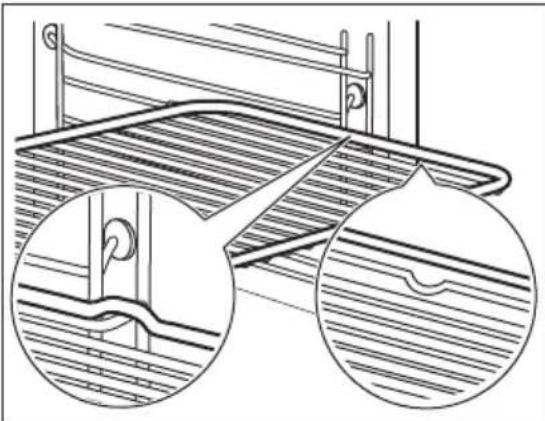

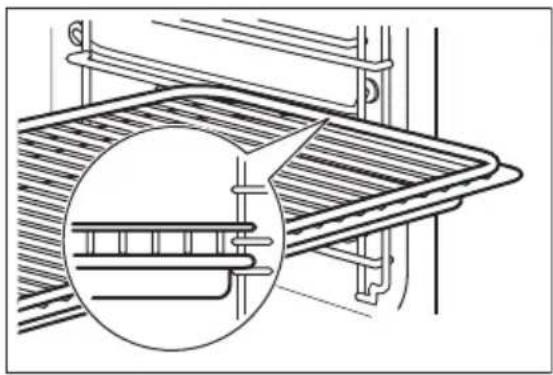

8.1 Sätta in tillbehör....172

8.2 Matlagningstermometer....173

9. TILLVALSFUNKTIONER......174

9.1 Knapplås....174

9.2 Automatisk avstängning......175

9.3 Kylfläkt.... 175

9.4 Mekaniskt lucklås....175

9.5 Så här använder du: Mekaniskt lucklås....176

10. RÅD OCH TIPS....177

10.2 Bakning med fukt - rekommenderade tillbehör....177

10.3 Tillagningstabeller för testinstitut....178

11. SKÖTSEL OCH RENGÖRING...... 179

11.1 Anmärkningar om rengöring..... 180

11.2 Hur man rengör: Fördjupning i ugnsutrymmet....180

11.3 Hur man tar bort: Ugnsstegar ... 180

11.4 Så här använder du: Katalytisk rengöring ....181

11.5

Hur man tar bort och installerar: Lucka n....181

11.6 Byte av: Lampa....182

12. FELSÖKNING....183

12.1 Vad gör jag om 184

12.2 Servicedata....185

13. ENERGIEFFEKTIVITET......185

13.1 Produktinformation och produktinformationsblad*......185

13.2 Energibesparing....186

14. MENYSTRUKTUR.... 187

14.1 Meny....187

15. MILJÖSKYDD....188

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.
• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.

• Bryt strömförsörjningen till apparaten före utförande av underhåll.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.
• Använd endast matlagningstermometern som rekommenderas för den här produkten.
• För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra luckans glas för att undvika repor, vilka i sin tur kan leda till att glaset spricker.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Minsta avständ till andra produkter ska beaktas.
• Kontrollera, före installation av produkten, att ugnsluckan kan öppnas enkelt utan motständ.
• Produkten är utrustad med ett elektriskt kylsystem. Den måste användas med den elektriska strömförsörjningen.
• En inbyggnad enhet måste uppfylla stabilitetskraven enligt DIN 68930.

Skåpets minimihöjd (minsta höjd för skåpet under bänk)	578 (600) mm
Skåpets bredd 560 mm
Skåpets djup 550 (550) mm
Höjd på produktens främre del 594 mm
Höjd på produktens bakre del 576 mm
Bredd på produktens främre del 595 mm
Bredd på produktens bakre del 559 mm
Produktens djup 567 mm
Inbyggnadsdjup för produkten 546 mm
Djup med öppen lucka 1027 mm
Minsta storlek på ventilationsöppningen. Öppning placerad nedtill på vänstra sidan	560x20 mm
Nätsladdens längd. Kabeln är placerad i det nedre högra hörnet på baksidan	1500 mm
Monteringsskruvar 4x25 mm

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Denna produkt levereras med en huvudkontakt och en huvudkabel

2.3 Använd

WARNING!

Risk för skador, brännskador, elstötar eller explosion föreligger.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Tryck inte på den öppna luckan.
• Använd inte produkten som arbets- eller avlastningsyta.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

- För att förhindra skador eller missfärgning på emaljen:

– placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
– lägg inte aluminiumfolie direkt på ugnsbotten.
- häll inte vatten direkt i den heta produkten.
– Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
– var försiktig när du tar bort eller installerar tillbehören.

- Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.

- Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.

- Laga alltid mat med luckan stängd.

- Om produkten installeras bakom en beklädnadspanel, till exempel i ett skåp, se till att skåpsdörren eller panelen aldrig är stängd när produkten används. Värme och fukt kan byggas upp bakom en stängd lucka och orsaka skador på produkten, skåpsmöblerna eller golvet. Stäng inte luckan förrän produkten har svalnat helt efter användning.

2.4 Underhåll och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen med rengöringsmedel.

2.5 Invändig belysning

WARNING!

Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.6 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.7 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.

3. PRODUKTBESKRIVNING

3.1 Allmän översikt

32 4 5 6 7 8 9 10 11 5 4 3 2 1

1 Kontrollpanel
2 Funktionsratt för tillagningsfunktioner
3 Display
4 Inställningsratt
5 Uttag för matlagningstermometern
6 Värmeelement
7 Lampa
8 Fläkt
9 Ugnsstegar, borttagbara
10 Ugnsutrymmets upphöjning
11 Hyllplaceringar

3.2 Tillbehör

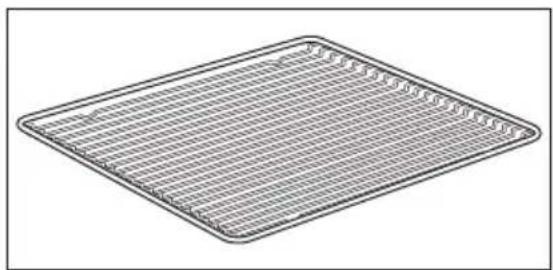

Galler

För kokkärl, kakformar, stekar.

För kakor och småkakor.

Grill- / stekpanna

För bakning och stekning eller som fettuppsamlingsfat.

Bakplåt

För småfranska, kringlor och små bakverk. Lämplig för ångfunktioner. Ytans missfärgning påverkar inte dess funktionsduglighet.

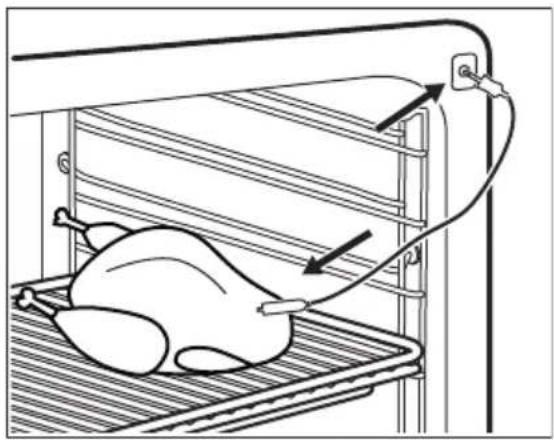

Matlagningstermometer

För att mäta temperaturen inuti maten.

Teleskopskenor

För att enklare sätta in och ta ut plåtar och galler.

För att använda produkten, tryck på kontrollvredet. Vredet kommer ut.

4.2 Kontrollpanel

Sensorområden på kontrollpanelen Tryck på Vrid ratten
	[∅∅K]		[∅X6]	OK
Timer	Snab-bupp-värm-ning	Belys-ning	Matlag-ningster-mometern	Bekräfta in-ställning.
Välj en tillagningsfunktion för att sätta på ugnen.
Ugnen stängs av genom att funktionsratten ställs i avstängt läge.

	Om funktionsratten ställs i avstängt läge sätts displayen i standby-läge.
	När du lagar mat visar displayen den inställda temperaturen, klockslag och andra tillgängliga alternativ.
	Display med inställda knappfunktioner.

Indikeringar på displayen
Knapplås	Tillagningshjälp	Rengöring	Inställningar	Snabbuppvärmning
Timerindikatorer:		STOP	Insod	kassel

Förloppsindikator - visar uppnådd temperatur eller tid. Stapeln är helt röd när ugnen när den inställda temperaturen.

Indikator för ångtillagning
Matlagningstermometer Indikator

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Första rengöring

Före den första användningen ska den tomma ugnen rengöras och tiden ställas in på:
			00:00Ställ in tidtagningen. Tryck på OK

5.2 Initial föruppvärmning

Värm upp den tomma ugnen före första användning.

Steg 1 Ta	ut alla tillbehör och flyttbara ugnsstegar ur ugnen.
Steg 2	Ställ in maxtemperatur för funktionen: Låt ugnen stå på i en timme.
Steg 3	Ställ in maxtemperatur för funktionen: [B2X7]Låt ugnen stå på i 15 minuter.
i Ugnen kan avge lukt och rök under föruppvärmning. Se till att rummet är ventilerat.

6. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Så här ställer du in: Tillagningsfunktioner

Börja tillagningen
Steg 1 Steg 2
☐	°C
Ställ in en tillagningsfunktion. Ställ in temperaturen.

Ångtillagning
Se till att ugnen är kall.
Steg 1 Steg 2 Steg 3 Steg 4
			Förvärm den tomma ugnen i 10 minuter för att skapa fuktighet.Sätt in maten i ugnen.
Fyll ugnens bottenfördjupning med kranvatten.	Välj ångtillagningsfunktionen.	Ställ in temperaturen.
i Ugsutrymmets fördjupning rymmer 250 ml. Fyll inte på ugnens botten när ugnen är påslagen eller medan den fortfarande är varm.

När ångtillagningen har avslutats:
Steg 1 Steg 2 Steg	3
Stäng av ugnen genom att ställa funktionsratten i av-stängt läge.	Öppna luckan försiktigt. Ånga som släpps ut kan orsaka brännskador.	Se till att ugnen är kall. Ta bort kvarvarande vatten från ugnsutrymmets nedsänk-ning.

6.2 Värmefunktioner

Standardtillagningsfunktioner

Tillagningsfunktion	Användning
Varmluft	För bakning eller torkning på upp till tre ugnsnivåer samtidigt. Välj en temperatur 20 till 40 °C lägre än för Över-/undervärme.
Över-/undervärme	Bakning och stekning på en ugnsnivå.
Pizza/Paj	För att tillaga pizza. För att bryna ordentligt och få en knaprig botten.
Undervärme	För bakning av kakor med knaprig botten och för konservering av livsmedel.
Fryst mat	För tillagning av snabbmat (som pommes frites, klyftpotatis och värrullar) med en krispig effekt.
Bakning med fukt	Denna funktion är för att spara energi under tillagningen. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Restvärmen används. Värmeeffekten kan minskas. Mer information finns i kapitlet "Daglig användning" och anvisningar om: Bakning med fukt.
Grill	För grillning av tunnskurna stycken och brödrostning.
Varmluftsgrillning	Varmluftsstekning på första ugnsnivån av större köttstycken eller fågelkött med ben. För att bryna och göra gratänger.
Meny	Så här öppnar du menyn: Tillagningshjälp, Rengöring, Inställningar.

6.3 Anvisningar om: Bakning med fukt

Denna funktion användes för att uppfylla kraven för energieffektivitet och ekodesign enligt EU 65/2014 och EU 66/2014. Provning enligt EN 60350-1.

Ugnsluckan ska vara stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet.

Om du använder den här funktionen släcks lampan automatiskt efter 30 sekunder.

För tillagningsinstruktioner, se kapitlet "Råd och tips" Bakning med fukt. För instruktioner om allmän energibesparing, se kapitlet "Energieffektivitet", energibesparing.

6.4 Så här ställer du in: Tillagningshjälp

Varje maträtt i denna undermeny har en föreslagen funktion och temperatur. Tiden och temperaturen kan justeras under tillagningen.

För vissa maträtter kan tillagningen också styras med:	I vilken grad maträtten ska tillagas:
• Matlagningstermometer • Rare	• Medel• Välstekt

Tillagningshjälp - använd det för att tillaga en maträtt snabbt med standardinställningar:
Steg 1 Steg 2 Steg 3 Steg 4
Öppna menyn. Välj Tillagningshjälp.Tryck på OK	Välj maträtt. Tryck på OK.	Sätt in maträtten i ugnen. Bekräfta inställning.

6.5 Tillagningshjälp med recept

Teckenförklaring
	Matlagningstermometer tillgängligt. Placera Matlagningstermometer i den tjockaste delen av rätten.Ugnen stängs av när inställd Matlagningstermometer temperatur har upp-nåtts.
	Mängden vatten för ångfunktionen.
	Förvärm ugnen innan du startar tillagningen.
	Ugnsnivå.

När funktionen har avslutats, kontrollera om maten är klar.

Maträtt Vikt Ugnsnivå		/ tillbehör Program-		tid
Nötkött (TTAO)
P1 Rostbiff, röd		1–1,5 kg; skivor med tjocklek 4–5 cm	(c007) bakplåtStek köttet i några minuter i en het stekpanna. Sätt in i ugnen.	~ 40 min
P2 Rostbiff, medium				~ 50 min
P3 Rostbiff, väls- tekt				~ 60 min
P4 Stek, medium 180–2		20 g per stycke; 3 cm tjocka skivor	(c478) tekfat på gallerStek köttet i några minuter i en het stekpanna. Sätt in i ugnen.	~ 15 min
P5 Rostbiff/ bräserad (rev-bensspjäll, rund, tjock flé)		1,5–2 kg	(c007c) stekfat på gallerStek köttet i några minuter i en het stekpanna. Tillsätt vätska. Sätt in i ugnen.	~ 120 min
P6 Rostbiff, röd (långsam tillag- ning)		1–1,5 kg; skivor med tjocklek 4–5 cm	(WH44C) bakplåtAnvänd dina favoritkryddor eller bara salt och färsk malen peppar. Stek köttet i nå- gra minuter i en het stekpanna. Sätt in i ugnen.	~ 75 min
P7 Rostbiff, me- dium (långsam tillagning)				~ 85 min
P8 Rostbiff, väls- tekt (långsam tillagning)				~ 130 min
P9 Filé, röd (lång- sam tillagning)		0,5–1,5 kg; 5–6 cm tjocka bitar	(2) bakplåtAnvänd dina favoritkryddor eller bara salt och färsk malen peppar. Stek köttet i nå- gra minuter i en het stekpanna. Sätt in i ugnen.	~ 75 min
P10 Filé, medium (långsam tillag- ning)				~ 90 min
P11 Filé, klar (långsam tillag- ning)				~ 120 min
Kalvkött [IMAGE]
P12 Kalvstek (t.ex.bog)		0,8–1,5 kg;4 cm tjocka bitar	[IMAGE]; stekfat pågallerAnvänd dina favoritkryddor. Tillsätt vätska. Täckt stek.	~ 80 min
Fläskkött
P13 Fläskstek,hals eller bog		1,5–2 kg	[IMAGE]; stekfat pågallerVänd köttet efter halva tillagningstiden.	~ 120 min
P14 Pulled porkLTC		1,5–2 kg	[IMAGE]; bakplåtAnvänd dina favoritkryddor. Vänd köttet efter halva tillagningstiden för att få en jämn bryning.	~ 215 min
P15 Karré, färsk 1–1,5 kg; 5–6 cm tjocka skivor			[IMAGE]; stekfat pågallerAnvänd dina favoritkryddor.	~ 55 min
P16 Revbensspjäll 2–3 kg; an-vänd råa, 2–3 cm tjocka revben-sspjäll			[IMAGE]3 långpannaTillsätt vätska så att botten täcks i stekfa-tet. Vänd köttet efter halva tillagningsti-den.	90 min
Lamm [IMAGE]
P17 Lammfiol medben		1,5–2 kg; 7–9 cm tjocka stycken	[IMAGE]; stekfat pågallerTillsätt vätska. Vänd köttet efter halva till-agningstiden.	~ 130 min
Fågelkött [IMAGE]
P18 Hel kyckling 1–1,5 kg;färsk			[IMAGE]; 200 ml; stekgryta påplåtAnvänd dina favoritkryddor. Vänd köttet efter halva tillagningstiden för att få en jämn bryning.	~ 60 min
P19 Halv kyckling 0,5–0,8 kg				~ 40 min
P20 Kycklingbröst 180–200 g per bit				~ 25 min
P21 Kycklinglår, färska		-		~ 30 min
P22 Hel anka 2–3 kg				~ 100 min
P23 Hel gås 4–5 kg				~ 110 min
Annat
P24 Köttfärslimpa 1 kg				~ 60 min
Fisk
P25 Hel fisk gril-lad		0,5–1 kg per fisk		~ 30 min
P26 Fiskfilé -				20 min
Söta bakverk/efterrätter
P27 Cheesecake -				90 min
P28 Äppelkaka -			☐ 2; L400–150 ml bakplåt	60 min
P29 Äppelpaj -			☐ 2; pajform på galler	40 min
P30 Äppelpaj -			☐ 2; L400–150 ml; 22 cm paj-form på galler	60 min
P31 Brownies 2 kg			☐ 3; långpanna	30 min
P32 Chokladmuf-fins		-	☐ 2; L400–150 ml; muffinsbricka på galler	30 min
P33 Limpkaka -			☐ 2 brödform på galler	50 min
Grönsaker/smårätter
P34 Bakad potatis 1 kg			☐ 2; bakplåtLägg hela potatisar med skal på bakplå-ten.	50 min
P35 Klyftor 1 kg			☐ 3 bakplåt täckt med bakplåtspapperAnvänd dina favoritkryddor. Skär potati-sen i bitar.	35 min
P36 Grillade grön-saker		1–1,5 kg	☐ 3 bakplåt täckt med bakplåtspapperAnvänd dina favoritkryddor. Skär grönsa-kerna i bitar.	30 min
P37 Croquetter,frysta		0,5 kg	☐ 3; bakplåt	25 min
P38 Pommes fri-tes, frysta		0,75 kg	☐ 3; bakplåt	25 min
Gratänger, bröd och pizza [IMAGE]
P39 Lasagne/nudelgryta		1–1,5 kg	☐ 2; stekgryta på galler	45 min
P40 Potatisgra-täng		1–1,5 kg	1; stekgryta på galler	50 min
P41 Färsk pizza,tunn		-	100 ml; bakplåt täckt medbakplåtspapper	15 min
P42 Färsk pizza,tunn		-	100 ml; bakplåt täckt medbakplåtspapper	25 min
P43 Quiche -			2 bakform på galler	45 min
P44 Baguette/ciabatta/ljustbröd		0,8 kg	150 ml; bakplåt täckt medbakplåtspapperMer tid behövs för ljust bröd.	30 min
P45 Blandkorn/rågbröd/mörkt bland-kornsbröd i form		1 kg	150 ml; bakplåt täckt medbakplåtspapper / galler	45 min

7. KLOCKFUNKTIONER

7.1 Klockfunktioner

Klockfunktion Program
[0233]	Signalur. När den inställda tiden har gått avges en ljudsignal.
[H080]	Tillagningstid. När inställd tid har gått avges en ljudsignal och tillagningsfunktionen stoppas.
[DKDS]	Tidsfördröjning. För att fördröja tillagningens start- och/eller sluttid.
	Upptimer. Längsta möjliga tid är 23 tim och 59 min. Denna funktion på-verkar inte ugnens funktioner i övrigt.Slå på och stäng av Upptimer genom att välja: Meny, Inställningar.

7.2 Så här ställer du in: Klockfunktioner

Så här ställer du in: Klockslag
Steg 1 Steg 2 Steg 3
Ändra tidpunkt genom att öppna menyn och välja Inställningar och Tidpunkt.	Ställ tiden	Tryck på: OK

Så här ställer du in: Signalur
Steg 1	Displayen visar:0:00	Steg 2 Steg 3
Tryck på:		Ställ in Signalur	Tryck på:OK
i Timern startar nedräkningen omedelbart.

Så här ställer du in: Tillagningstid
Steg 1 Steg 2		Displayen visar:0:00STOP	Steg 3 Steg 4
Välj en tillagnings-funktion och ställin temperaturen.	Tryck upprepadegänger på: [IMAGE]		Ställ in tillag-ningstiden.	Tryck på: OK
Timern startar nedräkningen omedelbart.
Så här ställer du in: Tidsfördröjning
Steg 1 Steg 2		Dis-playenvisar:tidpunktSTART	Steg 3 Steg 4		Dis-playenvisar:--:--STOPP	Steg 5 Steg 6
Välj till-ag-nings-funk-tion.	Tryck upp-repade gånger på: [IMAGE]		Ställ instartti-den.	Tryck på:OK.		Ställ insluttiden.	Tryck på: OK
Timern börjar nedräkningen vid inställd starttid.

8.1 Sätta in tillbehör

Liten inbuktning upptill ökar säkerheten. Fördjupningarna är gör också enheterna tippsäkra. Den höga kanten runt hyllan hindrar att kokkärl glider av.

Galler:Skjut in gallret mellan ugsstegens ledskenor.
Bakplåt / Djup form:Skjut in långpannan mellan ugsstegarnas ledskenor.
Galler, Bakplåt / Djup form:Skjut in bakplåten mellan ungsstegarnas ledskenor och ugnsgallret på ledskenorna ovanför.

8.2 Matlagningstermometer

Matlagningstermometer- mäter temperaturen inuti maten.

Två temperaturer ska ställas in:
°CUgnstemperaturen.	Tillagningstemperaturen.

För bästa resultat:
Ingredienserna ska hålla rumstemperatur.	Den är inte lämplig för flytande rätter.	Under tillagning ska den vara inuti maten.

Så här använder du: Matlagningstermometer

Steg 1 Slå	på ugnen.
Steg 2 Ställ in en tillagningsfunktion och, vid behov, ugnstemperatur.
Steg 3 Sätt in: Matlagningstermometer.
Kött, fågel och fisk Gryta
Sätt i spetsen på Matlagningstermometer i mitten av köttet eller fisken eller i den tjock-aste delen. Se till att minst 3/4 av Matlag-ningstermometer är instucken.		Placera spetsen på Matlagningstermometer mitt i ugnsrätten. Matlagningstermometer ska sitta sta-bilt på samma ställe under tillagningen. Sätt den i en massiv del av maten. Använd kanten på for-men som stöd för silikonhandtaget på Matlag-ningstermometer. Spetsen på Matlagningstermo-meter får inte komma i kontakt med formens bot-ten.

Steg 4 Anslut Matlagningstermometer i uttaget framtill i ugnen.På displayen visas aktuell temperatur för: Matlagningstermometer.
Steg 5	- tryck för att ställa in tillagningstemperaturen.
Steg 6	OK– tryck för att bekräfta.En ljudsignal avges när maten när den inställda temperaturen. Du kan välja att stoppa eller fortsätta tillagningen för maten ska bli tillräckligt tillagad.
Steg 7 Dra ut Matlagningstermometer ur uttaget och ta ut maten ur ugnen.	WARNING!Det finns risk för brännskador när Matlagningstermometer blir het.Var försiktig när du drar ut den från kontakten och från maten.

9. TILLVALSFUNKTIONER

9.1 Knapplås

Funktionen förhindrar att ugnsfunktionen ändras oavsiktligt.
Sätt på den när ugnen är igång – den angivna matlagningen fortsätter, kontrollpanelen är låst.Slä på den när ugnen är avstängd – ugnen kan inte sättas på, kontrollpanelen är låst.
	OK– tryck och håll inne föratt slå på funktionen.En ljudsignal hörs.	OK– tryck och håll inne föratt stänga av den.
3 x blinkar när läset slås på.

9.2 Automatisk avstängning

Av säkerhetsskäl stängs ugnen av efter en tid om en uppvärmningsfunktion är aktiv och inga inställningar ändras.

(°C) (tim)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 - maximalt 3

Automatisk avstängning fungerar inte med funktionerna: Belysning, Matlagningstermometer, Tidsfördröjning.

9.3 Kylfläkt

När ugnen är på, slås kylfläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen kan kylfläkten fortsätta att vara igång tills ugnen är sval.

9.4 Mekaniskt lucklås

Luckan är olåst vid leverans.

Flytta inte lucklåset verti- kalt.

Tryck inte på lucklåset när du stänger ugnsluckan.

9.5 Så här använder du: Mekaniskt lucklås

Steg 1 Lås luckan genom att dra lucklåset framåt tills det låses på plats.

Steg 2 Lås upp luckan genom att trycka tillbaka lucklåset i panelen.

Öppna den lästa luckan

Du kan öppna luckan när lucklåset är låst.

Steg 1 Tryck på luckläset något och öppna luckan genom att dra i den med handtaget.

När du stänger luckan, se till att lucklåset är låst.

10. RÅD OCH TIPS

För bästa resultat ska du följa förslagen som listas i tabellen nedan.

Använd den tredje hyllnivån.

	(°C) (min.)
Pastagratäng 200 - 220 45 - 55
Potatisgratäng 180 - 200 70 - 85
Moussaka 170 - 190 70 - 95
Lasagne 180 - 200 75 - 90
Cannelloni 180 - 200 70 - 85
Brödpudding 190 - 200 55 - 70
Risgrynspudding 170 - 190 45 - 60
Äppelkaka på sockerkakssmet (rund kakform) 160 - 170 70 - 80
Franskbröd 190 - 200 55 - 70

10.2 Bakning med fukt - rekommenderade tillbehör

Använd mörka och icke reflekterande burkar och formar. De absorberar värme bättre än ljusa färger och reflektiva formar.

Pizzaform	Ugnsform	Portionsfor-mar	Tårtbottenform
Mörk, icke reflekteran-de28 cm diameter	Mörk, icke reflekterande26 cm diameter	Keramik8 cm diameter,5 cm hög	Mörk, icke reflekteran-de28 cm diameter

10.3 Tillagningstabeller för testinstitut

Information till provanstalter

Tester enligt: EN 60350, IEC 60350.

BAKNING PÅ EN NIVÅ. Bakverk i formar
		(°C) (min.)
Sockerkaka utan fett Varmluft 140 - 150 35 - 50 2
Sockerkaka utan fett Över-/undervärme 160 35 - 50 2
Äppelpaj, 2 st 20 cm for-mar	Varmluft 160 60 - 90 2
Äppelpaj, 2 st 20 cm for-mar	Över-/undervärme 180	70 - 90 1

BAKNING PÅ EN NIVÅ. Småkakor

Använd den tredje hyllpositionen.

		(°C) (min.)
Mördegskakor / Mördegska-kor	Varmluft 140 25 - 40
Mördegskakor / Mördegska-kor, förvärm den tomma ugnen	Över-/undervärme 160 20 - 30
Småkakor, 20 st/plåt, för-värm den tomma ugnen	Varmluft 150 20 - 35
Småkakor, 20 st/plåt, för-värm den tomma ugnen	Över-/undervärme 170 20 - 30

BAKNING PÅ FLERA NIVÅER. Småkakor
		(°C) (min.)
Mördegskakor / Mördeg-skakor	Varmluft 140 25 - 45 1 / 4
Småkakor, 20 st/plåt, för-värm den tomma ugnen	Varmluft 150 23 - 40 1 / 4
Sockerkaka utan fett Varmluft 160 35 - 50 1 / 4

GRILL

Förvärm den tomma ugnen i 5 minuter.

Grillning med maximal temperaturinställning.

11. SKÖTSEL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

11.1 Anmärkningar om rengöring

Rengöringsmedel	Torka av framsidan av ugnen med en mjuk trasa med varmt vatten och milt rengöringsmedel.
	Använd en rengöringslösning för att rengöra metalldelar.
	Rengör fläckar med ett milt rengöringsmedel. Applicera inte det på de katalytiska ytorna.
Används var-je dag	Rengör ugnsutrymmet efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda.
	Låt inte maten stå i ugnen längre än 20 minuter. Torka av ugnsutrymmet med en mjuk trasa efter användning.
Tillbehör	Rengör alla ugnstillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk trasa med varmt vatten och milt rengöringsmedel. Diska inte tillbehören i diskmaskin.
	Rengör inte tillbehör med nonstick-beläggning med ett rengöringsmedel med slipeffekt eller vassa föremål.

11.2 Hur man rengör: Fördjupning i ugnsutrymmet

Rengör nedsänkningen i ugsutrymmet från kalkavlagringar efter tillagning med ånga.

Steg 1 Steg 2 Steg 3
Häll 250 ml vitvinsvinäger i ugnsutrymmets nedsänkning. Använd högst 6 % vinäger utan tillsatser.	Låt vinägern lösa upp kalkavlagringarna i omgivningstemperatur under 30 minuter.	Rengör nedsänkningen med varmt vatten och en mjuk trasa.
För funktionen: SteamBake rengör ugnen efter 5–10 användningar.

11.3 Hur man tar bort: Ugnsstegar

Ta bort ugnsstegarna vid rengöring av ugnen.

Steg 1 Stäng av ugnen och vänta tills den har svalnat.
Steg 2 Dra först ut stegarnas främre del från sidoväggen.
Steg 3 Dra den bakre änden av ugnsstegen bort från sidoväggen och ta bort den.
Steg 4 Sätt tillbaka ugnsstegar i omvänd ordning.Låsstiften på teleskopskenorna måste peka framåt.

11.4 Så här använder du: Katalytisk rengöring

Hålrummet är belagt med katalytisk emalj. Den absorberar fett under katalysen. Fläckar eller missfärgning av den katalytiska ytan påverkar inte rengöringen.

Rengör ugnen med katalytisk rengöring
Ta bort alla tillbehör före den katalytiska rengöringen.
Steg 1 Steg 2 Steg 3
Välj Meny Rengöring och tryck på OK	En ljudsignal hörs när rengör-ingen är klar. Ugnen stängs av.	När ugnen är kall, rengör den med en mjuk och fuktig trasa.
Varaktighet: 1 tim.

11.5 Hur man tar bort och installerar: Luckan

Man kan ta loss och rengöra luckan och de inre glasrutorna. Antalet glaspaneler skiljer sig åt för olika modeller.

WARNING!

Luckan är tung.

FÖRSIKTIGHET!

Hantera glaset varsamt, särskilt runt den främre panelens kanter. Glaset kan gå sönder.

Steg 1 Öppna luckan helt.
Steg 2 Lyft och tryck in klämspärrar- na (A) på de två gångjärnen till luckan.
Steg 3 Stäng ugnsluckan till den första öppna positionen (ungefär 70° vinkel). Håll i luckan på båda sidorna och dra den ut från ugnen i en uppåtgående vinkel. Lägg ner luckan med utsidan neråt på en mjuk handduk på ett stabilt underlag.
Steg 4 Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.
Steg 5 Dra lucklisten framåt för att ta bort den.
Steg 6 Håll glasen i överkanten ett i taget och dra dem uppåt och ut ur skenan.
Steg 7 Rengör glaset med vatten och tvål. Torka luckglaset noga. Diska inte glasskivorna i disk- maskin.
Steg 8 Efter rengöring, utför stegen ovan i omvänd ordning.
Steg 9 Sätt i det mindre ugnsglaset först, därefter det större och sist luckan.Se till att glasen är korrekt och ordentligt införda, annars kan luckans yta bli överhet- tad.

11.6 Byte av: Lampa

WARNING!

Risk för elektrisk stöt!

Lampan kan vara het.

Innan du byter lampan:
Steg 1 Steg 2 Steg 3
Stäng av ugnen. Vänta tills ugnen är kall.	Koppla bort ugnen från elutta-get.	Lägg en trasa i botten av ugn-sutrymmet.

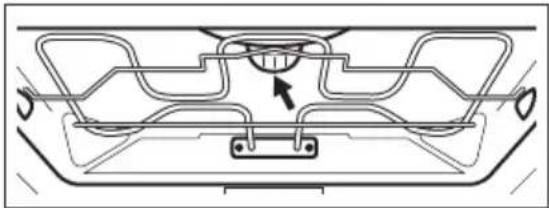

Övre lampa

Steg 1 Ta	bort glasskyddet genom att vri-da på det.
Steg 2 Rengör glasskyddet.
Steg 3 Byt	ut lampan mot en passande som är värmetålig upp till 300 °C.
Steg 4 Sätt tillbaka glasskyddet.

Sidolampa

Steg 1 Avlägsna det vänstra hyllstödet för att komma åt lampan.
Steg 2 Använd ett smalt, trubbigt föremål (t.ex. en tesked) för att ta bort glas-skyddet.
Steg 3 Rengör glasskyddet.
Steg 4 Byt ut lampan mot en passande som är värmetålig upp till 300 °C.
Steg 5 Sätt tillbaka glasskyddet.
Steg 6 Montera det vänstra hyllstödet.

1. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

12.1 Vad gör jag om ...

Om något saknas i denna tabell, kontakta ett auktoriserat servicecenter.

Ugnen slås inte på eller värms inte upp
Problem Kontrollera att...
Det går inte att aktivera eller använda ugnen. Ugnen är korrekt ansluten till eluttaget.
Ugnen värms inte upp. Den automatiska avstängningen är avaktive-rad.
Ugnen värms inte upp. Säkringen har inte löst ut.
Ugnen värms inte upp. Barnlåset är avaktiverat.

Komponenter
Problem Kontrollera att...
Belysningen är släckt. Bakning med fukt - är påslagen.
Belysningen fungerar inte. Glödlampan är trasig.
Funktionen Matlagningstermometer fungerar inte.	Kontakten till Matlagningstermometer är ordentligt isatt i uttaget.

Felkoder
Displayen visar ... Kontrollera att...
Err C2 Matlagningstermometer kontakten har tagitsbort från uttaget.
00:00 Ett strömavbrott har inträffat. Ställ in klockan.
Om displayen visar en felkod som inte finns i den här tabellen, slå av säkringen och slå på denigen för att starta om ugnen. Om felkoden återkommer, kontakta en auktoriserad serviceverkstad.Rengöring
Problem Kontrollera att...
Vattnet rinner ut ur bottenfördjupningen. Det är för mycket vatten i bottenfördjupningen.

12.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet. Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:
Modell (MOD.)
Produktnummer (PNC)
Serienummer (S.N.)

13. ENERGIEFFEKTIVITET

13.1 Produktinformation och produktinformationsblad\*

Leverantörens namn Electrolux
Modellidentifiering	CKC826V1 944032067CKC826X1 944032066
Energieffektivitetsindex 81.2
Energieffektivitetsklass A+
Energiförbrukning med en standardlast, konventionellt läge	1.09 kWh/cykel
Energiförbrukning med standardbelastning, fläktkraftläge 0.69 kWh/cykel
Antal kaviteter 1
Värmekälla Elektricitet
Volym 71 I
Typ av ugn Inbyggd ugn
Massa	CKC826V1 33.5 kg
	CKC826X1 33.5 kg

* För Europeiska unionen enligt EU-förordningarna 65/2014 och 66/2014.För Republiken Vitryssland enligt STB 2478-2017, bilaga G; STB 2477-2017, bilagorna A och B.För Ukraina enligt 568/32020.

Energieffektivitetsklassen är inte tillämplig för Ryssland.

EN 60350-1 - Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ångugnar och grillar - metoder för att mäta prestanda.

13.2 Energibesparing

Denna ugn har funktioner som möjliggör energibesparing under tillagningen.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte luckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd kokkärl i metall för högre energieffektivitet.

Om möjligt, undvik att förvärma ugnen före tillagning.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Fläkten och belysningen fortsätter att vara påslagna. När du stänger av ugnen visas restvärme på displayen. Du kan använda den värmen för varmhållning.

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att värma annan mat.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Restvärmeindikatorn eller temperaturen visas på displayen.

Laga mat med släckt belysning

Släck belysningen under tillagning. Tänd den endast när du behöver den.

Bakning med fukt

Denna funktion används för att spara energi under tillagningen.

Med denna funktion släcks belysningen automatiskt efter 30 sekunder. Du kan tända belysningen igen, men det innebär att förväntad energibesparing minskar.

14. MENYSTRUKTUR

14.1 Meny

- välj för att öppna Meny.

Meny-struktur
Tillagningshjälp ✗	Rengöring √	Inställningar ⚙️

Steg 1 Steg 2	Steg 3 Steg 4 Steg 5
Välj Meny, In-ställningar.	Bekräfta inställ-ning.	Välj inställning-en.	Bekräfta inställ-ning.

Inställningar
O1 Klockslag Ändra O2 Ljusstyrka i display 1 - 5
O3 Knappljud 1 - Pip		2 - Klick3 - Ljud av	O4 Ljudvolym 1 - 4
O5 Matlagningstermometer Åtgärd		1 - Larm och stopp2 - Larm	O6 Upptimer På/Av
O7 Belysning På/Av O8 Snabbuppvärmning På/Av
O9 Demoläge Aktiverings-		kod: 2468	O10 Programversion Kontrollera
O11 Återställ alla inställningar		ja/nej

15. MILJÖSKYDD

Återvinn material med symbolen ⚫ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen 📋 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
