Produkttyp	Elscooter
Modell	E-600
Märke	E-way
Mått (utfälld)	1260 x 620 x 1200 mm
Mått (hopfälld)	1260 x 200 x 530 mm
Nettovikt	16.5 kg
Max last	125 kg
Topphastighet	20 km/h
Räckvidd	Cirka 45 km
Max lutningsvinkel	25°
Batterikapacitet	48 V, 9.6 Ah
Laddningstid	Cirka 5 timmar
Motoreffekt	600 W
Hjulstorlek	10 tum (inre honeycomb-däck)
Bromsar	EABS + trumbroms
Fjädring	Bakre dubbelfjädring
Display	LED med hastighet, batteri och felkoder
Strålkastare	4 W LED
Bromsljus	LED
Inträngningsskydd	IP56
Ramaterial	Överlägsen flygaluminiumlegering
App-kontroll	Ja (EWAY SCOOTER-appen)
Hopfällbar	Ja
Rekommenderad användarhöjd	120 – 200 cm
Driftstemperatur	-10°C till +40°C

Vanliga frågor - 600 E-way

Vad är den maximala viktkapaciteten för E-way 600?

Maxlasten är 125 kg (275 lbs).

Hur lång tid tar det att fulladda batteriet?

Laddningen tar cirka 5 timmar med den medföljande laddaren.

Kan jag köra scootern i regn?

Nej, kör inte i regn eller över pölar. Scootern har IP56-klassning men överdriven vattenexponering kan skada den.

Vad ska jag göra om en felkod visas på displayen?

Se manualen för felkoder som E1 (hinder), E4 (bromsfel) etc. Många kan åtgärdas genom att starta om eller kontrollera anslutningar. Om du är osäker, kontakta supporten.

Hur snabbt kan E-way 600 gå?

Topphastigheten är 20 km/h (12,4 mph), justerbar via tre växlar (P1, P2, P3).

Finns det farthållare?

Ja, farthållaren aktiveras automatiskt efter att du hållit en konstant hastighet i 3–5 sekunder. Den kan justeras i appen och avbrytas genom att bromsa.

Hur fäller jag ihop scootern för förvaring?

Stäng av scootern, lås upp fällmekanismen och böj styret ner tills det hakar fast i pedalen. För att öppna, lossa och lås strukturen.

Vilken typ av batteri använder den?

Den använder ett inbyggt litiumjonbatteri (48V, 9,6Ah) som inte kan tas bort av användaren. Byte bör göras av en kunnig person.

Kan jag använda en annan laddare?

Nej, använd endast E-way medföljande laddare (Ingång: 100-240V, Utgång: 42V/2A). Användning av annan laddare kan orsaka skada eller brand.

Hur rengör jag scootern?

Stäng av scootern och torka med en mjuk trasa. Använd inte vatten för att tvätta den eller sänk ner den. Förvara på en sval, ventilerad plats.

BRUKSANVISNING 600 E-way

Advarsel mot bruk av ikke-oppladbare batterier:

- Ikke träkk på baskjermen.

E-60 Bruk anvis Den här b och mer ir på www.w

Den här bruksanvisningen och mer information finns på www.wilfa.se

Varning

Elscootern är en fritidsartikel avsedd att användas för persontransport.

Övning krävs innan du bemästrar konsten att köra elscootern. Du ansvarar för eventuella personskador eller materialskador som orsakas på grund av användarens bristande erfarenhet eller underlåtelse att följa instruktionerna i denna bruksanvisning.

Observera att du kan minska risken genom att följa alla instruktioner och varningar i denna bruksanvisning men du kan inte eliminera alla risker helt.

Följ gällande trafiklagstiftning och lokala restriktioner när du åker in på allmän plats.

Använd alltid hjälm när du åker för att skydda huvudet och andra nödvändiga skydd, som armbågsskydd och knäskydd.

Sänk hastigheten när du kör över övergångsställen, genom folksamlingar, svänger, kör uppför eller nerför en backe, passerar en skola och annan plats där hög hastighet kan orsaka personskador.

Låt inte barn under 12 år använda elscootern i offentlig miljö. Elscooterförare som ej fyllt 18 år bör åka under uppsikt av en ansvarig vuxen person.

För att undvika risk för funktionsfel på elscootern samt att orsaka person- eller materialskador ska elscootern inte användas i farliga miljöer.

Använd inte andra laddare för att ladda elscootern, utan endast den laddare som medföljde vid köpet av e-way.

Ladda inte elscootern om laddaren eller eluttaget är blött.

Montera inte isär elscootern och gör inga andra ändringar utan att först rådgöra med tillverkaren.

Låt inte någon annan åka på din elscooter om han eller hon inte först har läst och följer instruktionerna i den här bruksanvisningen noggrant.

Respektera fotgängares förtur vid övergångsställen. Undvik att skrämma fotgångare (framförallt inte barn) när du kör elscootern. När du kör om fotgångare bakifrån, använd ringklockan för att förvarna dem och sakta ner elscootern samtidigt som du kör om dem på vänster sida.

Kontrollera elscootern före varje användningstillfälle. Om du lägger märke till lösa delar, varning om låg batterinivå, platta däck, kraftigt slitage, konstiga ljud, felaktig funktion eller andra onormala förhållanden, sluta använda elscootern omedelbart och kontakta närmaste servicecenter.

Denna cykel har en motor på 600 watt. I vissa länder är det inte tillåtet att köra på allmänna vägar med mer än 250 watt motor. Då är det bara tillåtet att använda cykeln på en privat väg.

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått tillsyn eller instruktioner om hur apparaten används på ett säkert sätt och förstår farorna inblandade.

Barn får inte leka med apparaten.

Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

Varning mot att använda icke-uppladdningsbara batterier:

Denna apparat innehåller batterier som endast kan bytas ut av skickliga personer.

Litium jon batteri;

Röd kabel på kontakten är positiv, svart kabel på kontakten är negativ

Metoden för att byta batterier: Demontera skruven på bottenplastskyddet och koppla bort kontakterna och byt sedan ut med ett nytt batteri.

Detaljer om säker kassering av använda batterier: Följ batteridirektivet 2006/66 / EC;

Kasta batteriet enligt batteridirektivet 2006/66 / EC

AS Wilfa är importör av denna produkt. Denna bruksanvisning är översatt från originalbruksanvisningen.

Den Engelska versionen är originalbruksanvisningen.

Innehåll

1. Enhet och tillbehör 01
2. Funktioner 05
3. Manöverpanel 05
4. Före användning – Montering och app ____ 07
5. Batteri 18
6. Rengöring och underhåll 19
7. Aftermarknadsservice 21
8. Justering av scooterns styre 22

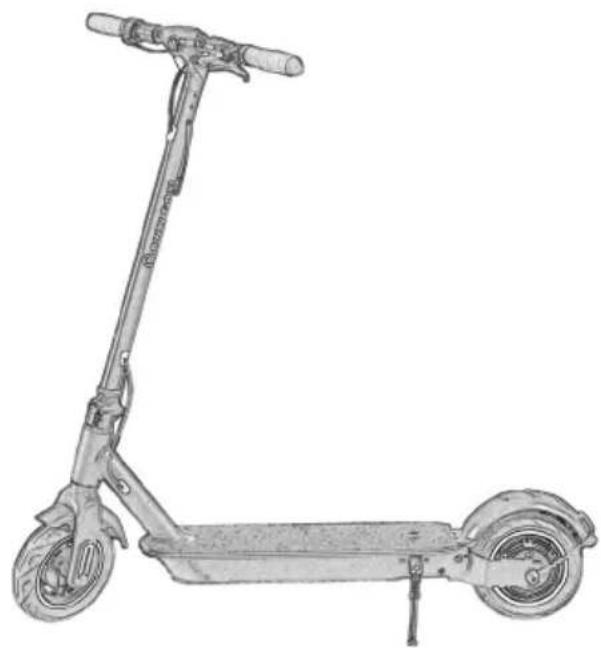

1. Enhet och tillbehör

E-Way E-600

Hastighetsspak Framljus Laddningskontakt Kontrollpanel Bromshandtag Fällmekanism Trumbroms Låsmekanism för lager Stödämpare Stänkskärm Bromsljus Hjulmotor

1.3 Specifikationer

Modellnummer E-600
Storlek Honeycomb-däck 10 tum
Topphastighet 20 km/h
Räckvidd Ca 45 km
Maximal lutningsvinkel Ca 25°
Batterikapacitet: 48 V, 9,6 Ah
Driftsvillkor -10 °C/+40 °C; 0–90 % luftfuktighet
Förvaringsförhållanden -10 °C/+40 °C; 0–90 % luftfuktighet
Maxbelastning 125 kg
Laddare Ineffekt: 100–240 V;	Uteffekt: 42V/2A
Laddningstid Ca 5 timmar
Motor 600 W
Port Laddningsport *1
Framljus 4W
Bromsljus	LED
Användarens längd	120–200 cm
Parkeringsläge Stöd
Farthållare Appkontrollerad
Varningssignal Mekanisk ringklocka
Gas Gasknapp
Broms EABS + Trumbroms
Display LED
Batteridisplay 5 staplar i monitorn
Mått (utfälld) 1260*620*1200mm
Mått (hopfälld) 1260*200*530mm
Nettovikt 16,5 kg
Packlista (antal) Användarhandbok * 1	, laddare * 1,insexnyckel * 1

2. Egenskaper

• Aluminiumlegering av god kvalitet.
  • IP 56-klassificerad.
• Temperaturövervakning i realtid, skydd mot kortslutning/lågspänning/överspänning/djupurladdning.
• Digital hastighetsmätare, lättavläst hastighet.
• Batteridisplay med 5 staplar och realtidsvisning.
• 1–3 hastighetslägen, tryck på knappen för att växla.
• Multi-informationsdisplay.

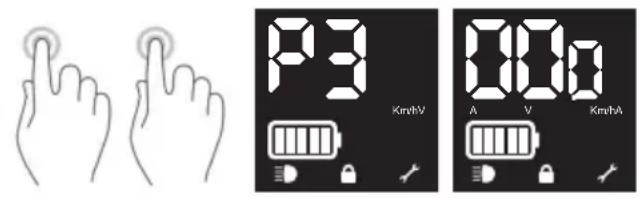

3. Manöverpanel

- PÅ/AV Håll knappen intryckt i 3 sekunder. Alla ikoner lyser och anger hastighet och batteristatus.

- Framljus PÅ/AV Tryck en gång på knappen när enheten är på (framljus PÅ:

- Tryck på knappen två gånger för att ändra hastighetslägen från nivå 1–3, LED-display P1/P2/P3. Maxhastigheten ökar från P1 till P3.

- Tryck på knappen tre gånger för att växla mellan visningen på hastighetsmätaren, mellan Km/h/spänning V/ström A.

4. Före användning – Montering

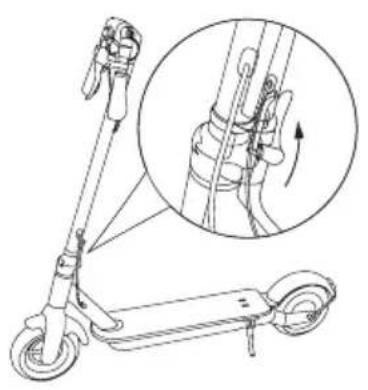

1. Räta ut styrstången och fäst fällmekanismen genom att lyfta handtaget uppåt.
2. Lyft styrhandtagen uppåt och se till att de är låsta på plats

1. Tryck på strömbrytaren för att se att allt fungerar.

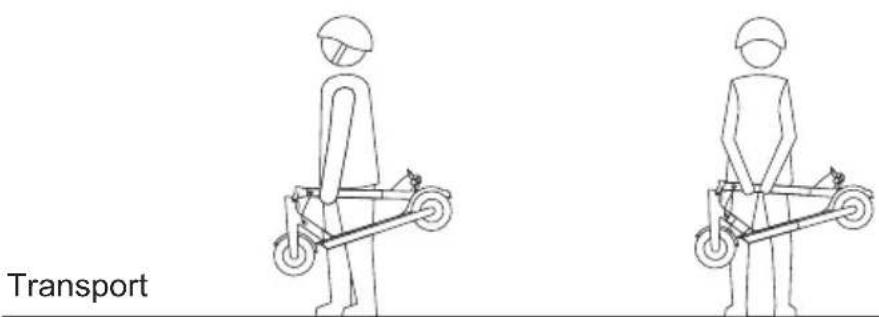

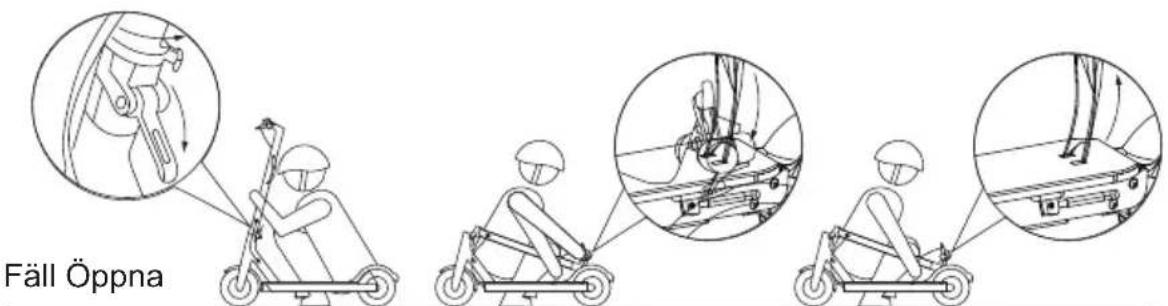

Hopfällning och transport

Fäll Öppna

Se till att scootern är avstängd. För att fälla upp, låsa upp vikningsmekanismen och böja styrstången för att haka fast i hålet på pedalen. För att öppna, ta bort kroken från hålet på pedalen, ställ upp styret och lås vikningsstrukturen.

Bär elscootern genom att hålla i styrstången med en eller två händer.

4.1 APP

Android iOS

Kontrollera att Bluetooth är aktiverat på din smartphone. Öppna appen EWAY SCOOTER och klicka på din modell i listan över enheter för att ansluta. Appen EWAY SCOOTER hittar du i App Store eller Google Play Store alternativt genom att skanna aktuell QR-kod. Elscootern avger en ljudsignal när appen har anslutits. För mer information om funktionalitet, se www.wilfa.se/eway.

4.2 Före första åkturen

Steg 1: Kontrollera att inga skruvar är lösa på elscootern eller att något känns onormalt. Detta måste göras före varje användningstillfälle. Kontrollera att hjulen roterar lätt.

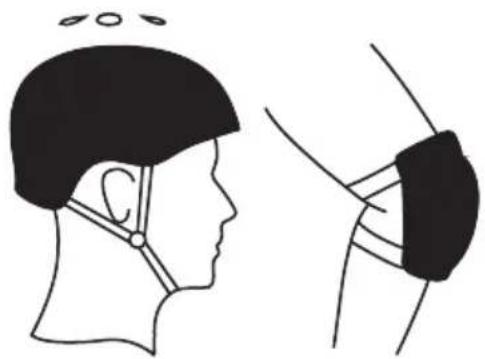

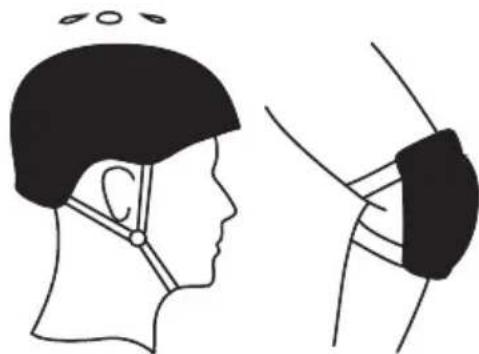

Steg 2: Använd skyddsutrustning.

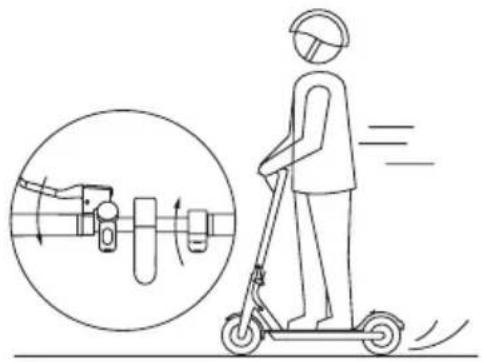

Steg 4: Gasa lätt och försök ställa båda benen på fotbrädan.

Steg 3: Tryck ifrån med ena benet för att röra dig framåt.

Steg 5: När du kör framåt, försök att släppa upp gasen och dra i bromsspaken.

Steg 6: Testa framljuset. Detta gör du genom att trycka en gång på strömbrytaren när enheten är på.

- Använd skyddsutrustning.

- Åk inte i regn eller vattenpölar. Om elscootern utsätts för mycket vatten kan den skadas.

- Elscootern tål en belastning på max 125 kg.

- Vid onormala eller speciella omständigheter – åk långsamt.

- Se till att stå med båda fötterna på fotbrädan när du kör elscootern för maximal stabilitet.

- Kliv inte på den bakre delen av stänkskärmen.

- Håll alltid händerna på styret när du kör elscootern.

- Kör inte uppför eller nedför trappor eller över hinder.

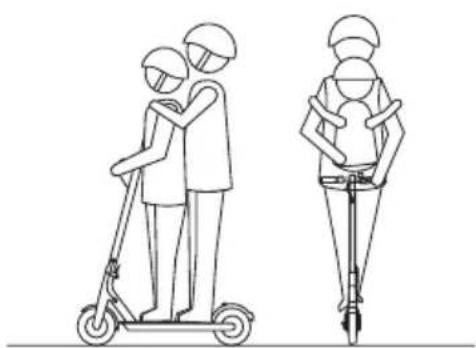

- Håll inte ett barn i famnen eller liknande när du kör på elscootern.

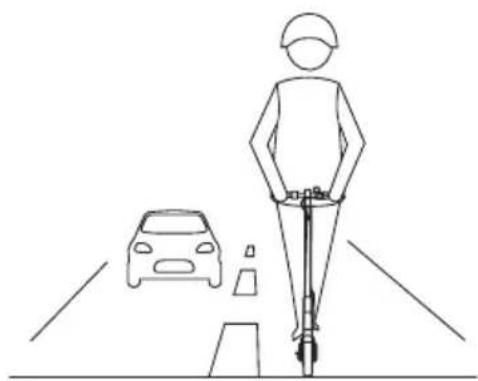

- Åk inte på bilvägar såvida inte det är tillåtet i ditt land.

• Gör inga tvära svängar.

Kontrollera Apple Store eller Google Play Store regelbundet med avseende på eventuella uppdateringar.

4.5 Farthållare

Elscootern är utrustad med farthållare. Om du håller samma hastighet i 3–5 sekunder hamnar elscootern i farthållarläge (med konstant hastighet på plan väg). Använd endast farthållaren på plan väg. Farthållaren avaktiveras genom att du trycker på bromsen. Den kan även justeras i appen.

4.6 Beskrivning av fel

Vissa av felen kan åtgärdas av användaren. Är du osäker på hur ett fel ska åtgärdas, bör du kontakta servicecentret.

Display	Beskrivning av felet Åtgärder
E0 Kommunikationsfel 1.	Kontrollera att displayens styrkort är korrekt anslutet.2. Byt ut displayen.3. Byt ut styrkortet.
E1 Stött på stora hinder som elscootern inte kan ta sig över		Släpp gasen och sluta bromsa.Starta om.Byt ut bromsspaken.Byt ut gasen.
E3 Onormal laddning 1.	Kontrollera om laddningskontakten i motorn sitter löst.Kontrollera om motorkabeln är skadad.Byt ut motorn.Byt ut styrkortet.
E4 Funktionsstörning i bromssystemet		Släpp på bromsen.Starta om.Byt ut bromsspaken.
E5 Fel på gasreglage 1.	Gasa.	Starta om.Byt ut gasen.
BL Lågspänningslarm 1. Sluta		köra elscootern och ladda den.2. Starta om.3. Kontrollera om firmware har uppgraderats felaktigt.4. Byt ut styrkortet.
BH Högspänningslarm 1. Kon		trollera att elscootern är fulladdad, kör på låg hastighet och undvik att bromsa plötsligt när den är fulladdad.2. Starta om.3. Kontrollera om firmware har uppgraderats felaktigt.4. Byt ut styrkortet.
BP Överspänning, nödläge		1. Kontrollera att elscootern är fulladdad, kör på låg hastighet och undvik att bromsa plötsligt när den är fulladdad.2. Starta om. Kontrollera om firmware har uppgraderats felaktigt.3. Byt ut styrkortet.
H1 Hög	motortemperatur	Sluta köra eller kör elscootern i låg fart, undvik uppförsbackar.Kontrollera om motorkabeln är skadad eller om motorkabelns temperatursignalkabel har kortslutits.Byt ut motorn.
H2 Hög	temperatur styrkort	Sluta köra eller kör elscootern i låg fart, undvik uppförsbackar.Kontrollera installationen av styrkortets kylare.Byt ut styrkort.
H3 Extrem	mt hög temperatur styrkort	Sluta köra eller kör elscootern i låg fart, undvik uppförsbackar.Kontrollera installationen av styrkortets kylare.Byt ut styrkortet.
LR Överspänning	1. Gasa.	Starta om.Byt ut styrkortet.
S1 Kortslutning	1. Koppla från	motorn och starta om scootern. Om felet kvarstår måste du byta ut styrkortet och i sista hand, motorn.

Display	Beskrivning av felet Åtgärder
S2 Fel på styrenheten 1. Starta om elscootern stillastående2. Byt ut styrkortet.
SN Serienummer saknas	1. Kontrollera att firmwareversionen är korrekt.2. Återställ serienumret.

5. Batteri

5.1 Temperatureffekt på batteriet

Batterieffekten varierar beroende på temperatur, räckvidden per laddning varierar också något vid olika temperaturer, och följande tabell är endast avsedd som referens. Räckvidden beror också på terräng, förarens vikt och andra faktorer.

Temperatur (°C)	-20	-10	0	10	20	30	40	50
Räckvidd 40 % 60	%	80 %	90 %			95 %	100 %	105 %	110 %

5.2 Laddning

Elscootern har ett inbyggt litiumbatteri, inget extra batteri behövs. Ladda bara elscootern vid indikation på låg batterinivå.

Anslut stickkontakten till eluttaget efter att du har anslutit laddarkontakten.

Detta för att minimera eventuella risker och ge en säkrare laddning.

Det tar cirka 4 timmar för elscootern att bli fulladdad (100 % laddning).

När de röda lamporna blir gröna är laddningen klar. Om det inte brådskar bör du vänta tills elscootern är fulladdad och laddningen klar innan du drar ut kontakten.

6. Rengöring och underhåll

6.1 Rengöring

• Placera elscootern på en sval och ventilerad plats för att läta den svalna efter användning.
• Undvik höga temperaturer och fukt.
• Undvik att vatten tränger in i elscootern för att motverka risk för elstötar. Var extra försiktig så att inte vattendroppar från laddarkabeln när laddningsporten.

Vid rengöring

• Se till att elscootern är avstängd.
• Rengör elscootern endast en med mjuk trasa.
• Använd inte vatten vid rengöringen av elscootern och ställ den inte i vatten.

Vid förvaring av elscootern

• Ställ elscootern på en sval och ventilerad plats (temperatur -10\~40 °C, relativ luftfuktighet 0\~90 %).
• Placera inga föremål på elscootern.

6.2 Underhåll av batteri

Kontrollera batterispänningen i appen när elscootern är fulladdad. Normal spänning är 31 V\~42 V. Om spänningen inte ligger inom detta intervall, kontakta servicecentret för batteriunderhåll.

Ladda elscootern minst en gång i månaden för att förlänga batteriets livslängd.

Demontera, montera eller byt inte batteriet på egen hand.

6.3 Vanligt underhåll

Montera inte ihop eller isär elscootern utan anvisningar från eller hjälp av auktoriserad fackman

Kontrollera att alla skruvar är ordentligt åtdragna, att hjulen roterar fritt, att bromsarna fungerar som de ska och att inga främmande föremål har fastnat någonstans. Kontrollera om det finns synliga tecken på slitage och kontakta oss om du är osäker på om du behöver byta delar eller har några frågor.

7. Aftermarknadsservice

Du hittar svar på många frågor samt reservdelar på www.wilfa.com/eway.

Om du har problem som du inte kan lösa själv, kontakta butiken där du köpte elscootern för ytterligare hjälp.

8. Justera styret

Om styret och styrstången vajar under körning, använder du insexnyckeln för att dra åt skruvarna vid fällmekanismen.

Denna märkning anger att produkten inte får kastas med vanligt hushållsavfall inom EU. För att förhindra skador på miljö och människor ska produkten lämnas in och återvinnas enligt gällande bestämmelser.

Använd produkt kan lämnas på angivna återvinningsanläggningar eller lämnas till din lokala återförsäljare. De kan omhänderta produkten och återvinna den på miljömässigt sätt utan kostnad.

@ e-way

Wilfa AB

Traktorvägen 6B, 226 60 Lund, Sverige

Tel: [phone]

Webb: www.wilfa.com

Försäkran om överensstämmelse

Tillverkare:

AS Wilfa

Vi, Wilfa A/S, ansvarar för följande försäkran om överensstämmelse där vi intygar att följande produkt (er) överensstämmer med:

EU-direktiv:

Produkttyp: Elscooter

Produktidentifikation: E-250MAX, E-350, E-500, E-600, E-600Max. Produktnamn och på förpackningen
