BRUKSANVISNING 250 E-way

Strømnivået angis av fern lamper på betjeningspanelet.

Ikke trykk på gasspaken när du går med sparkesykkelen.

1. Innehäll i förpackningen 3
2. Produktöversikt 4
3. Montering 5
4. Laddning 6
5. Säkerhetsinstruktioner vid scooteranvändning 8
6. Farliga situationer (Undvik dessa!) 10
7. Säkerhetsanvisningar 12
8. Fälla ihop och upp elscootern 13
9. Underhåll 14

10. Specifikationer 15

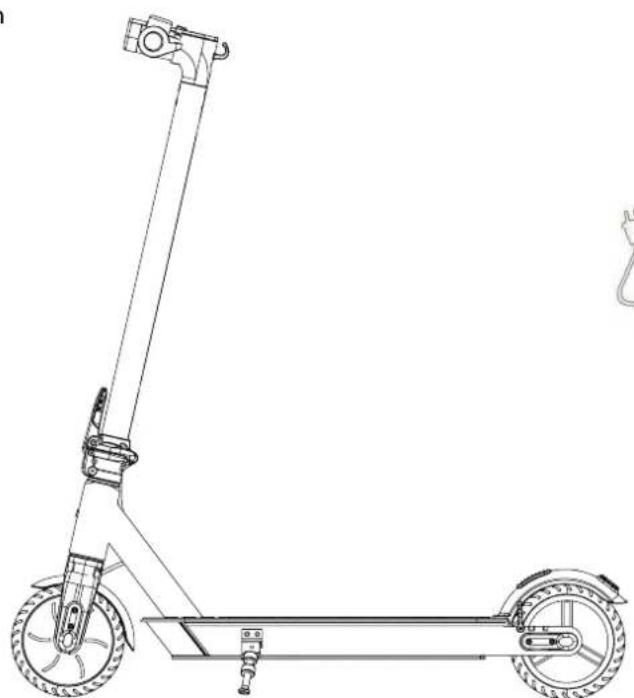

11. Innehåll i förpackningen

Kontrollera alltid att produkten i förpackningen är i gott skick och att alla delar finns. Kontakta butiken där du köpt produkten om någon del saknas eller är skadad

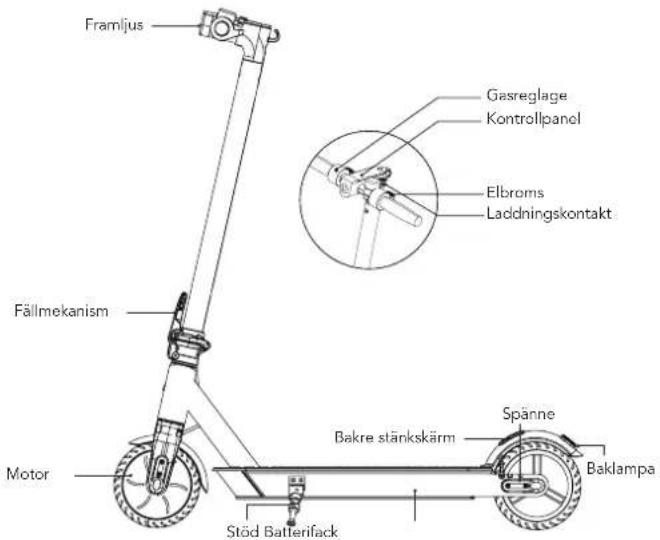

1. Produktöversikt


Framljus Gasreglage Kontrollpanel Elbroms Laddningskontakt Fällmekanism Motor Bakre stänkskärm Spänne Baklampa Stöd Batterifack

Kontrollpanel

Strömbrytare

Batteriindikator

Belysning

Koppla loss laddaren, tryck på strömbrytaren för att starta elscootern. När elscootern är igång, trycker du på och håller ner strömbrytaren i fem sekunder för att stänga av elscootern.

Dubbeltryck på knappen för att ändra hastighetsläge. Hastighetsläge 1 är upp till 10 km/h och hastighetsläge 2 är upp till 22 km/h

Effektniván anges av fem indikatorlampor på kontrollpanelen

När elscootern är på, tryck på strömbrytaren en gång för att tända/släcka framljuset.

3. Montering

1. Fäll upp styrstången och tryck på fällspaken tills du hör ett klick. Mer information hittar du i avsnitt 9. Fäll sedan ner stödet för att ge elscootern stöd.

1. Se till att sparkcykeln startar och stängs av.

2. Montera handtagen i pilens riktning

4. Laddning

Ta ur gummipluggen Anslut laddningskontakten
Sätt i gummipluggen efter laddning och se till att den sitter ordentligt på plats

Scooterns batteri är fulladdat när LED-lampan på laddaren ändrar färg från röd (laddar) till grön.

Vi avråder från fortsatt laddning av elscootern när den är fulladdad.

Anslut inte laddaren om laddningskontakten är våt. Täck över laddningskontakten när den inte används.

5. Grunder i scooteråkning

Använd alltid hjälm och säkerhetsutrustning för att minska risken för skador vid elscooterkörning. Se bild.

1. Tryck på strömbrytaren för att sätta på elscootern och kontroller

1. Stå på fotbrädan med ena foten och skjut ifrån med den andra foten.

1. Släpp gasen och sänk hastigheten sakta. Sätt foten på den bakre stänkskärmen och tryck ner bromshandtaget för en hastig inbromsning.

1. När elscootern börjar rulla ställer du båda fötterna på fotbrädan och trycker på gasen. Hastigheten måste vara över 5 km/h för att gasreglaget ska fungera.

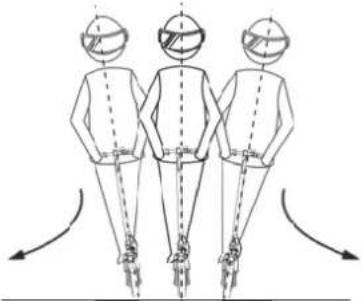

1. När du svänger – luta kroppen i styrriktningen och vrid styret långsamt

6. Säkerhetsinstruktioner vid scooteranvändning

Kör inte elscootern i regn.

Se upp för dörrar, nedhängande grenar och andra fysiska hinder.

Kör i medelhög eller låg hastighet (5 km/h) när du passerar fartgupp, kör på gropiga vägar eller i liknande ojämn terräng. Genom att ha lätt böjda knän håller du balansen lättare vid körning i ojämn terräng.

Gasa inte när du kör i nerförsbacke.

Tryck aldrig på gasreglaget när du leder elscootern.

Häng aldrig väskor eller andra tunga föremål på styret.

Vid körning – ha alltid tid båda fötterna på fotbrädan.

7. Farliga situationer (Undvik dessa!)

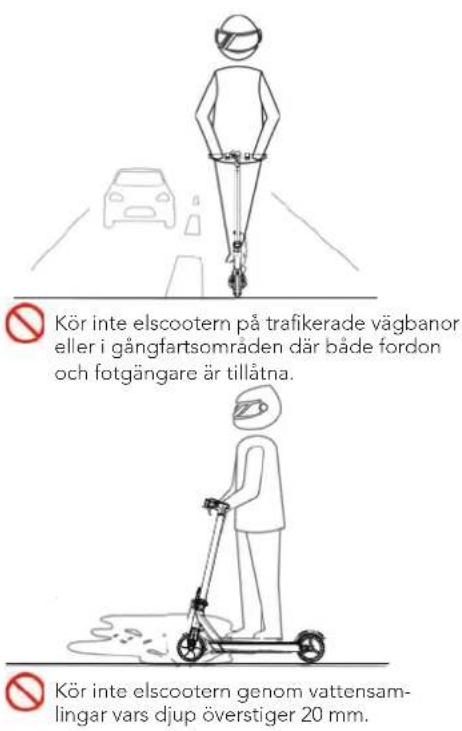

Kör inte elscootern på trafikerade vägbanor eller i gångfartsområden där både fordon och fotgångare är tillåtna.

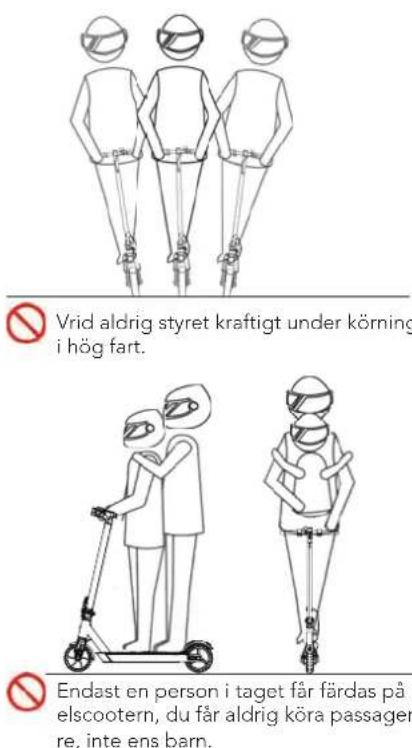

Vrid aldrig styret kraftigt under körning i hög fart.

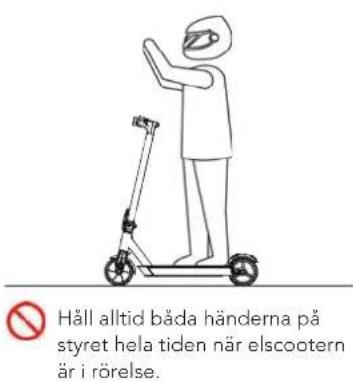

Håll alltid båda händerna på styret hela tiden när elscootern är i rörelse.

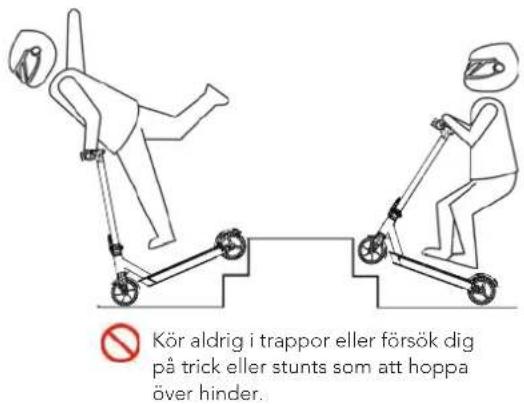

Kör aldrig i trappor eller försök dig på trick eller stunts som att hoppa över hinder.

E-way E-250 är en elscooter avsedd för sport- och fritidsbruk. Men när den används i en offentlig miljö betraktas elscootern som ett fordon och löper samma risker ett sådant. För din egen och andras säkerhets skull – följ anvisningarna i bruksanvisningen liksom alla gällande trafiklagar och -förordningar.

• Samtidigt måste du vara införstådd med att risker inte går att undvika helt i trafikmiljöer eftersom andra kan bryta mot trafikregler och köra vårdslöst. Risken att råka ut för en trafikolycka är lika hög när du kör elscooter som när du går eller cyklar i trafiken. Ju snabbare elscootern kör, desto längre tid tar det att bromsa den. På en glatt yta kan elscootern slira och du förlora balansen helt eller delvis. Det viktiga är att alltid vara försiktig, köra ansvarsfullt, hålla lämplig hastighet och lämpligt avständ, framförallt när du är obekant med omgivningen.
• Respektera fotgängares förtur vid övergångsställen. Försök aldrig skrämma fotgängare (framförallt inte barn) när du kör elscootern. När du kör om fotgängare bakifrån, använd ringklockan för att förvarna dem och sakta ner elscootern samtidigt som du kör om dem på vänster sida.
• Följ säkerhetsinstruktioner i bruksanvisningen noga. Wilfa kan inte hållas ansvariga för någon ekonomisk förlust, personskador, olyckor, juridiska tvister eller andra intressekonflikter till följd av handlingar i strid mot bruksanvisningen.
• Låna inte ut din elscooter till någon som inte vet hur den kan användas på ett säkert sätt. Om du lånar ut elscootern till en bekant, måste du först försäkra dig om att han eller hon vet hur elscootern används på ett säkert sätt samt se till att han eller hon använder adekvat skyddsutrustning.
• Kontrollera elscootern före varje användningstillfälle. Om du lägger märke till lösa delar, varning om låg batterinivå, platta däck, kraftigt slitage, konstiga ljud, felaktig funktion eller andra onormala förhållanden, sluta använda elscootern omedelbart.
• AS Wilfa är importör av denna produkt. Denna bruksanvisning är översatt från originalbruksanvisningen.
• Den Engelska versionen är originalbruksanvisningen.

9. Fälla ihop och upp elscootern

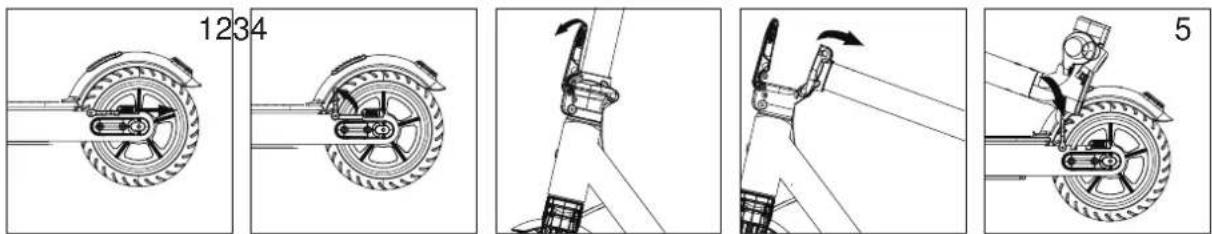

Hopfällning

1. Tryck på lässpännet och lossa spännet.
2. Tryck spännet uppåt.
3. Lyft upp låsmekanismen och dra ut spaken.
4. Fäll ner styrstången.
5. Fäst haken i spännet på vänster sida bak.

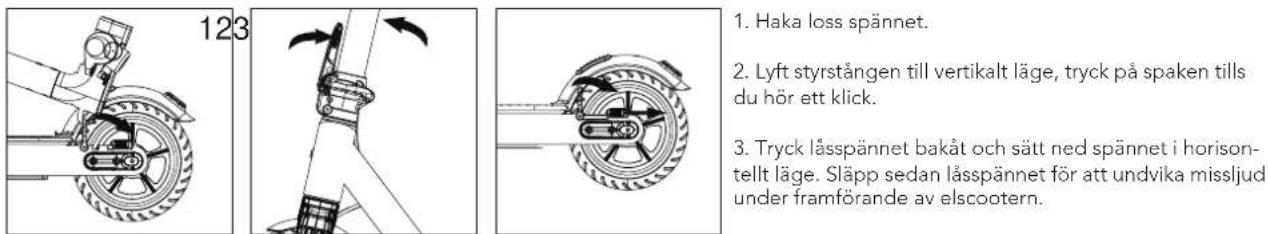

Uppfällning

1. Haka loss spännet.
2. Lyft styrstången till vertikalt läge, tryck på spaken tills du hör ett klick.
3. Tryck lässpannet bakåt och sätt ned spännet i horison- tellt läge. Släpp sedan lässpannet för att undvika missljud under framförande av elscootern.

10. Underhåll

Förvaring

• Olämplig förvaring förkortar batteriets livslängd och kan leda till andra risker. E-250 ska stå parkerad inomhus i en torr miljö med lämplig luftfuktighet och temperatur.
• Parkera inte elscootern på en plats där en exponeras för direkt solljus (inte ens i bilens bagageutrymme) eftersom temperaturen kan skada scootern.
• När E-250 inte används laddas batteriet ur automatiskt. Batterieffekten måste kontrolleras inom 2 månader och batteriet laddas i tid för att garantera längre livslängd på batteriet. Batterieffekten måste kontrolleras minst varannan månad.
• På vintern kan batteriets effekt försämras på grund låg temperatur.
• E-250 måste fulladdas innan den ställs undan för längre förvaring.

Rengöring

• Före rengöring måste E-250 vara avstängd. Avlägsna laddningskabeln och stäng laddningsuttaget. Under rengöringsprocessen får inget vatten tränga in i laddningsuttaget.
• Fukta en mjuk trasa med varmt vatten och milt diskmedel för att torka av utsidan på E-250. Du får aldrig använda högtryckstvätt för att rengöra E-250.
• Sänk aldrig ner E-250 i vatten eftersom detta kan ge elscootern permanenta skador.

Avfallshantering

• Batterier och elektriska enheter får inte kasseras i de vanliga hushållssoporna.
  • Ta då E-250 till närmaste återvinningscentral och avfallshantera den i enlighet med gällande lagstiftning för denna typ av produkter.
• Följ alla anvisningar. Kontakta återförsäljaren eller vår kundtjänst vid eventuella frågor.
• Har du andra frågor eller vill ha mer information kan du besöka www.wilfa.com

11. Specifikationer

Komponent Parameter
Uppfälld (längd x bredd x höjd) 91 * 40,5 * 101cm
Hopfälld (längd x bredd x höjd) 91 * 40,5 * 43cm
Nettovikt 9,9 kg
Maxbelastning 80 kg
Max hastighet 22 km/h
Max räckvidd 10–15 km
Användningstemperatur -10 °C till 40 °C
Spänning 36 V DC

Komponent Parameter
Max laddningsspänning 42 V DC
Kapacitet 5,0 Ah
Effekt 250 W
Inspänning 110 V~240 V
Utspänning	42 V DC
Utström	1,5 A
Laddningstid	4-5 timmar

1. Maximal körhastighet mäts vid en temperatur på 25 °C, belastning på 60 kg, fulladdat batteri och på en plan trottoar. Faktorer som körvanor, omgivande temperatur, vägens beskaffenhet, last osv. påverkar den maximala körhastigheten.

2. Räckvidden mäts vid en temperatur på 25 °C, vid en hastighet på ca 15 km/h, belastning på 60 kg och på en plan trottoar. Faktorer som körvanor, omgivande temperatur, vägens beskaffenhet, last osv. påverkar räckvidden vid kontinuerlig körning.

3. Lutningskapacitet mäts vid en temperatur på 25 °C och belastning på 60 kg. Faktorer som körvanor, omgivande temperatur, last osv. påverkar den maximala lutningen.

Denna märkning anger att produkten inte får kastas med vanligt hushållsavfall inom EU. För att förhindra skador på miljö och människor ska produkten lämnas in och återvinnas i enlighet med gällande miljöbestämmelser. Den uttjänta produkten kan lämnas på angivna återvinningsanläggningar eller lämnas till din lokala återförsäljare. Där kan du lämna produkten för miljövänlig återvinning gratis.

Wilfa Sverige AB

Traktorvägen 6B 4 trp.

226 60 Lund

Felorsak och möjlig lösning för E-250-elscootern
Felkod Felorsak Möjlig lösning
E1	Kommuteringssammanbrott	1. Kontrollera anslutningen mellan displayen och kontrollern. Fixera eventuella lösa anslutningar2. Om steg 1 inte löste problemet, byt ut displaykontrollens anslutningskabel.3. Om ovanstående steg fortfarande inte fungerar, byt ut displayen.4. Om ovanstående steg fortfarande inte fungerar, byt ut kontrollern.
E2 Hallsensorfel		1. Kontrollera om kontaktdonet till motorhallen är lös och dra vid behov åt den ordentligt.2. Om steg 1 inte löste problemet, byt ut motorn.
E3 Elbromsfel		1. Kontrollera elbromsens stickproppsanslutning och se vid behov till att den sitter ordentligt på plats och om detta avhjälper felet.2. Om ovanstående inte löste problemet, byt ut elbromsen.
E4 Kontrollerfel		1. Starta om scootern.2. Om steg 1 inte löste problemet, byt ut kontrollern.
E5 Svagströmsfel		1. Ladda batteriet.2. Om steg 1 inte löste problemet, byt ut batteriet.
E6 motorgasfel Byt ut kontrollern.
E7 Gasreglagefel		1. Kontrollera gasreglagets stickproppsanslutning och se vid behov till att den sitter ordentligt på plats och om detta avhjälper felet.2. Om ovanstående inte löste problemet, byt ut gasreglaget.
E8 Överspänningskydd		1. Byt ut kontrollern.2. Om steg 1 inte löste problemet, byt ut displaykontrollens anslutningskabel.3. Om ovanstående inte löste problemet, byt displayen.

Försäkran om överensstämmelse

Tiliverkare:

AS Wilfa

Vi, Wilfa A/S, ansvarar för följande försäkan om överensstämmelse där vi intygar att följande produkt (er) överensstämmer med:

EU-direktiv:

EU-direktiv 2014/35

EU-direktiv 2014/30

EU-direktiv 2006/42

Produktnamo och på förpackningen

tlehörig underskrift:

Namn

Titel

Datum/mānad/ār.

Ketil Tangedal

Teknisk direktör

17 februari 2021

AS WILFA Nydatisversien 24, 0484 OSLO www.wila.com
