250 MAX - Okategoriserad E-way - Gratis bruksanvisning och manual

Produkttyp	Elektrisk sparkcykel
Modell	E-250 MAX (250 MAX)
Mått (utfälld)	1080 x 430 x 1150 mm
Mått (infälld)	1080 x 430 x 480 mm
Nettovikt	12 kg
Max last	125 kg
Motoreffekt	250 W
Batteri	37V, 6Ah litiumjon
Laddningstid	Ca. 3 timmar
Laddare in/ut	100-240V AC / 42V, 1.5A DC
Topphastighet	20-25 km/h
Räckvidd	~20 km
Max stigningsvinkel	~9° (~16%)
Däckstorlek	8,5 tum inre honeycomb-däck
Användarens höjdintervall	120-200 cm
IP-klassning	IP56
Rammaterial	Högkvalitativ flygaluminiumlegering
Bromssystem	EABS + bakre skivbroms
Display	LED med hastighetsmätare och batteriindikator
Strålkastare	2W LED
Hastighetslägen	3 nivåer (P1, P2, P3)
Farthållare	Ja (aktiveras efter 3-5 sek konstant hastighet)
Batteriskydd	Temperaturövervakning, kortslutning, lågspänning, överström, överladdning
Rengöringsmetod	Torka med torr mjuk trasa; undvik vatten
Förpackningsinnehåll	Användarmanual, laddare, 4 skruvar, sexkantsnyckel

Vanliga frågor - 250 MAX E-way

Hur monterar jag E-way 250 MAX-sparkcykeln?

Lyft upp styrstången och lås den med fällmekanismen. Se till att kablarna mellan styret och styrstången är anslutna via snabbkopplingarna. Tryck in överflödig kabel i styrstångsröret och sätt sedan fast styret. Kontrollera att alla skruvar är åtdragna innan första åkturen.

Hur lång tid tar det att ladda batteriet fullt?

Laddning tar cirka 3 timmar. Använd endast medföljande laddare (100-240V in, 42V/1,5A ut). Laddarens LED ändras från röd till grön när batteriet är fulladdat.

Vad är maximal räckvidd och hastighet för sparkcykeln?

Den maximala räckvidden är cirka 20 km under idealiska förhållanden (platt terräng, måttlig temperatur, förarens vikt inom gränserna). Topphastigheten är 20-25 km/h, beroende på vald hastighetsväxel (P1 till P3).

Vad är maxvikten för föraren?

Max last är 125 kg (275 lbs). Överskrid inte denna gräns för att säkerställa säker drift och förhindra skador.

Hur fäller jag ihop sparkcykeln för förvaring eller transport?

Stäng av sparkcykeln. Lås upp fällmekanismen, fäll sedan ned styrstången tills kroken låses fast i det bakre stänkskyddet. För att fälla ut, tryck på ringklockans utlösare för att lossa kroken, res upp styret och lås mekanismen ordentligt.

Hur underhåller jag batteriet?

Ladda batteriet minst en gång i månaden för att förlänga dess livslängd. Förvara sparkcykeln på en sval, torr plats (temperatur -10°C till 40°C, luftfuktighet 0-90%). Ta inte isär batteriet. Om spänningen inte ligger mellan 30V och 42V när batteriet är fulladdat, kontakta service.

Vad betyder felkoderna (E0, E1, etc.)?

Felkoder visas på displayen. Till exempel indikerar E0 kommunikationsfel (kontrollera anslutningar), E1 är hinderdetektering (släpp gaspedalen och starta om), E3 är hallsensoravvikelse (kontrollera motorkablar), E4 är bromssystemfel (släpp bromsen), E5 är gasreglagets fel. Se manualen för alla koder och lösningar.

Kan jag åka sparkcykel i regn?

Sparkcykeln har IP56-klassning, vilket innebär att den är skyddad mot vattenstrålar men inte nedsänkning. Undvik kraftigt regn eller pölar. Överdriven vattenexponering kan skada sparkcykeln. Tvätta inte med vatten.

Hur justerar jag bromsar och styre?

För bromsjustering, använd sexkantsnyckeln för att lossa bromsokskruvarna, skjut sedan bromskabeln för att förkorta (åt broms) eller förlänga (lös broms) den exponerade längden, dra sedan åt igen. För sladdrigt styre, dra åt fällmekanismens skruvar.

Var kan jag hitta reservdelar eller få support?

Besök www.wilfa.com/eway för svar och reservdelar. För olösta problem, kontakta butiken där du köpte sparkcykeln. Tillverkaren är AS Wilfa (Nydalsveien 24, 0484 Oslo, Norge).

BRUKSANVISNING 250 MAX E-way

Advarsel mot bruk av ikke-oppladbare batterier:

- Ikke träkk på baskjermen.

E-2 Br an Den h och m på wv

E-250 MAX Bruks- anvisning

Den här bruksanvisningen och mer information finns på www.wilfa.se

Varning

Elscootern är en fritidsartikel avsedd att användas för persontransport. Övning krävs innan du bemästrar konsten att köra elscootern. Du ansvarar för eventuella personskador eller materialskador som orsakas på grund av användarens bristande erfarenhet eller underlåtelse att följa instruktionerna i denna bruksanvisning.

Observera att du kan minska risken genom att följa alla instruktioner och varningar i denna bruksanvisning men du kan inte eliminera alla risker helt.

Följ gällande trafiklagstiftning och lokala restriktioner när du åker in på allmän plats.

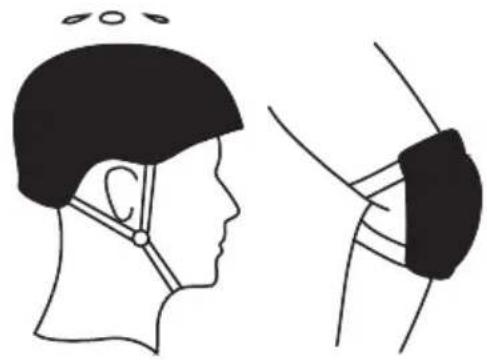

Använd alltid hjälm när du åker för att skydda huvudet och andra nödvändiga skydd, som armbågsskydd och knäskydd.

Sänk hastigheten när du kör över övergångsställen, genom folksamlingar, svänger, kör uppför eller nerför en backe, passerar en skola och annan plats där hög hastighet kan orsaka personskador.

Låt inte barn under 12 år använda elscootern i offentlig miljö. Elscooterförare som ej fyllt 18 år bör åka under uppsikt av en ansvarig vuxen person.

För att undvika risk för funktionsfel på elscootern samt att orsaka person- eller materialskador ska elscootern inte användas i farliga miljöer.

Använd inte andra laddare för att ladda elscootern, utan endast den laddare

som medföljde vid köpet av e-way.

Ladda inte elscootern om laddaren eller eluttaget är blött.

Montera inte isär elscootern och gör inga andra ändringar utan att först rådgöra med tillverkaren.

Låt inte någon annan åka på din elscooter om han eller hon inte först har läst och följer instruktionerna i den här bruksanvisningen noggrant.

Respektera fotgängares förtur vid övergångsställen. Undvik att skrämma fotgångare (framförallt inte barn) när du kör elscootern. När du kör om fotgångare bakifrån, använd ringklockan för att förvarna dem och sakta ner elscootern samtidigt som du kör om dem på vänster sida.

Kontrollera elscootern före varje användningstillfälle. Om du lägger märke till lösa delar, varning om låg batterinivå, platta däck, kraftigt slitage, konstiga ljud, felaktig funktion eller andra onormala förhållanden, sluta använda elscootern omedelbart och kontakta närmaste servicecenter.

Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått tillsyn eller instruktioner om hur apparaten används på ett säkert sätt och förstår farorna inblandade.

Barn får inte leka med apparaten.

Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

Varning mot att använda icke-uppladdningsbara batterier:

Denna apparat innehåller batterier som endast kan bytas ut av skickliga personer.

Litium jon batteri;

Röd kabel på kontakten är positiv, svart kabel på kontakten är negativ Metoden för att byta batterier: Demontera skruven på bottenplastskyddet och koppla bort kontakterna och byt sedan ut med ett nytt batteri.

Detaljer om säker kassering av använda batterier: Följ batteridirektivet 2006/66 / EC;

Kasta batteriet enligt batteridirektivet 2006/66 / EC

Innehåll

1. Enhet och tillbehör 01
2. Funktioner 05
3. Manöverpanel 05
4. Före användning – Montering 07
5. Batteri 18
6. Rengöring och underhåll 19
7. Aftermarknadsservice 20
8. Justering av scooterns broms och styre ____ 21

1. Enhet och tillbehör

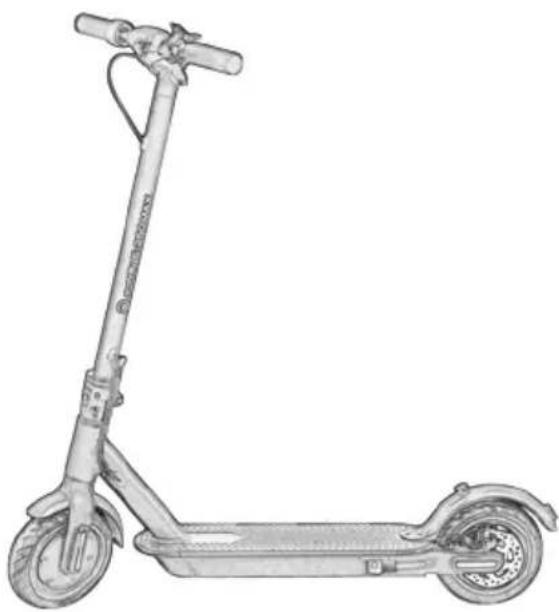

E-Way E-250 MAX

Skruvar Insexnyckel Laddningsadapter

1.2 Delar

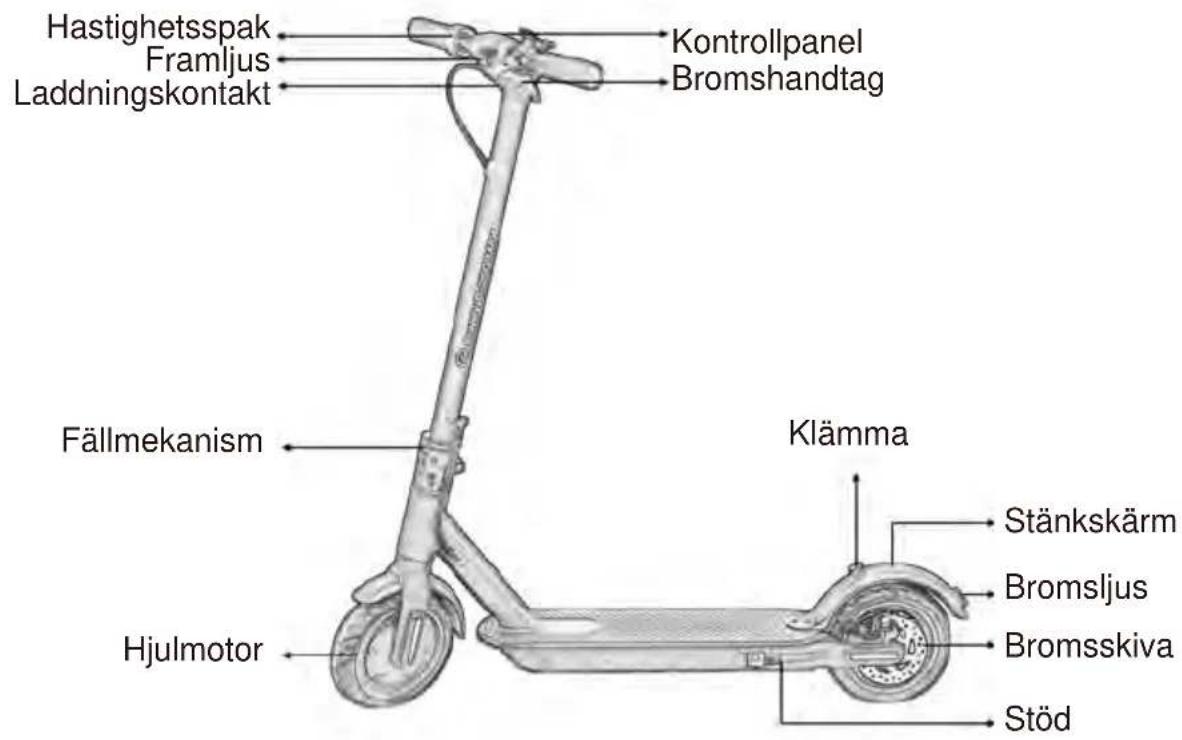

Hastighetsspak Framljus Laddningskontakt Kontrollpanel Bromshandtag Fällmekanism Hjulmotor Klämma Stänkskärm Bromsljus Bromsskiva Stöd

1.3 Specifikationer

Modellnummer E-250 MAX
Storlek Honeycomb-däck 8,5 tum
Topphastighet 20 km/h
Räckvidd Ca 20 km
Maximal lutningsvinkel Ca 9°/ Ca 16%
Batterikapacitet: 37 V, 6 Ah
Driftsvillkor	-10 °C/+40 °C; 0–90 % luftfuktighet
Förvaringsförhållanden -10 °C/+40 °C;	0–90 % luftfuktighet
Maxbelastning 125 kg
Laddare	Ineffekt: 100–240 V;Uteffekt: 42V/1.5A
Laddningstid Ca 3 timmar
Motor 250 W
Port Laddningsport *1
Framljus 2W
Bromsljus LED
Användarens längd 120–200 cm
Parkeringsläge Stöd
Farthållare	Hastighetsspak kontrollerad
Varningssignal Mekanisk ringklocka
Gas Gasknapp
Broms EABS+ bromsskiva bak
Display LED
Batteridisplay 5 staplar i monitorn
Mått (utfälld) 1080 * 430 * 1150 mm
Mått (hopfälld) 1080 * 430 * 480 mm
Nettovikt 12kg
Packlista (antal) Användarhandbok * 1	, laddare * 1, skruvar * 4, insexnyckel * 1

2.Egenskaper

• Aluminiumlegering av god kvalitet.
  • IP 56-klassificerad.
• Temperaturövervakning i realtid, skydd mot kortslutning/lågspänning/överspänning/djupurladdning.
• Digital hastighetsmätare, lättavläst hastighet.
• Batteridisplay med 5 staplar och realtidsvisning.
• 1–3 hastighetslägen, tryck på knappen för att växla.
• Multi-informationsdisplay.

3.Manöverpanel

- PÅ/AV Håll knappen intryckt i 3 sekunder. Alla ikoner lyser och anger hastighet och batteristatus.

- Framljus PÅ/AV Tryck en gång på knappen när enheten är på (framljus PÅ: ≡)

- Tryck på knappen två gånger för att ändra hastighetslägen från nivå 1–3, LED-display P1/P2/P3. Maxhastigheten ökar från P1 till P3.

- Tryck på knappen tre gånger för att växla mellan visningen på hastighetsmätaren, mellan Km/h/spänning V/ström A.

4. Före användning – Montering

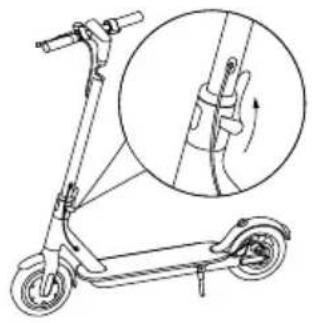

Lyft upp och spärra styrstången på plats med spärrmekanismen. Kontrollera att kablarna mellan styret och styrstången är anslutna till varandra via snabbkopplingarna i plast. Om inte, ansluter du dem. Tryck varsamt ner överskjutande kabellängd i styrstångsröret. Se till att inga kablar kommer i kläm eller skadas. Fäst styret i styrstången.

Skruva först fast skruvarna på båda sidor till hälften och dra sedan åt dem ordentligt.
Tryck på strömbrytaren för att se att allt fungerar.

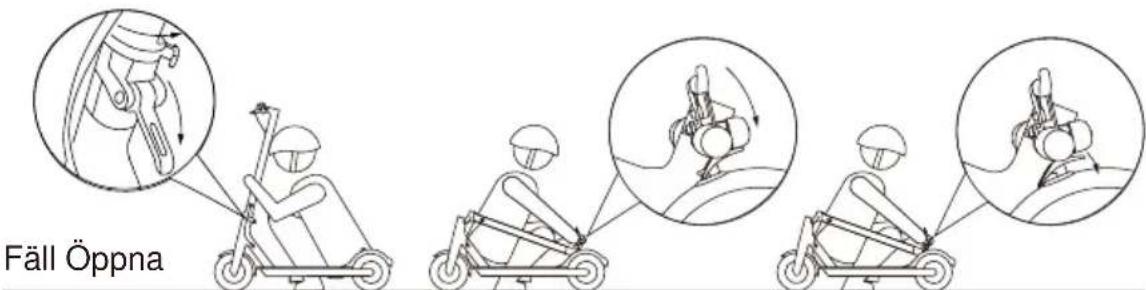

Hopfällning och transport

Fäll Öppna

Se till att elscootern är avstängd. Fäll ihop elscootern genom att lossa fällmekanismen och fälla styrstången så att den hakar fast i spännet på den bakre stänkskärmen. Fäll upp elscootern genom att trycka på ringklockans utlösare för att lossa styrstången från spännet, räta upp styret och spärra fällmekanismen.

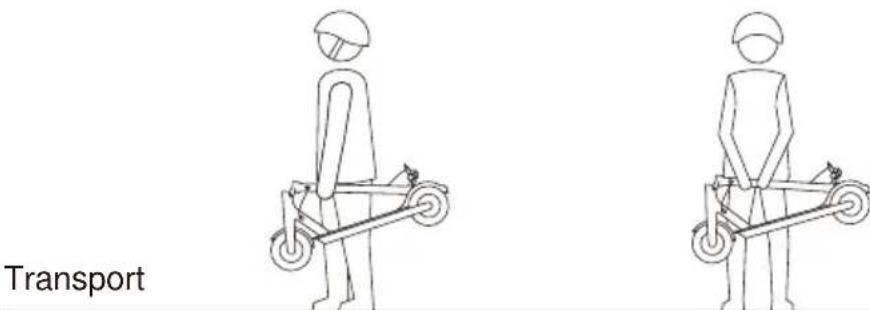

Bär elscootern genom att hålla i styrstången med en eller två händer.

4.1 Före första åkturen

Steg 1: Kontrollera att inga skruvar är lösa på elscootern eller att något känns onormalt. Detta måste göras före varje användningstillfälle. Kontrollera att hjulen roterar lätt och att bromsarna fungerar som de ska. Justera bromsarna vid behov.

Steg 2: Använd skyddsutrustning.

Steg 3: Tryck ifrån med ena benet för att röra dig framåt.
Steg 4: Gasa lätt och försök ställa båda benen på fotbrädan.

Steg 5: När du kör framåt, försök att släppa upp gasen och dra i bromsspaken.

Steg 6: Testa framljuset. Detta gör du genom att trycka en gång på strömbrytaren när enheten är på.

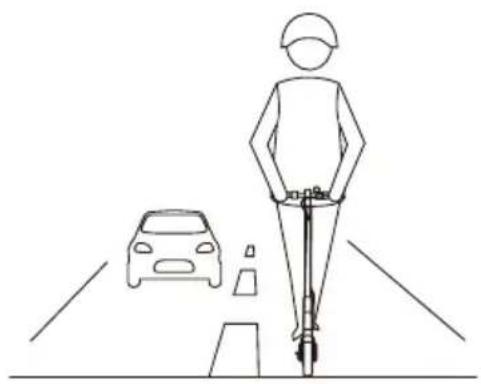

- Använd skyddsutrustning.

mO .ralöpnettav r

elscootern utsätts för mycket vatten kan den skadas.

- Elscootern tål en belastning på max 125 kg.

- Vid onormala eller speciella omständigheter – åk långsamt.

- Se till att stå med båda fötterna på fotbrädan när du kör elscootern för maximal stabilitet.

- Kliv inte på den bakre delen av stänkskärmen.

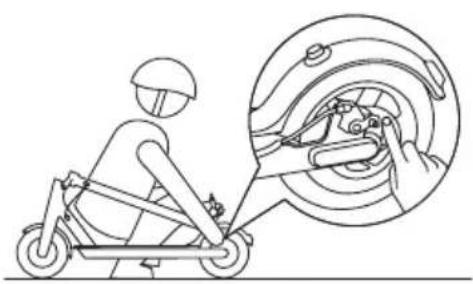

• Rör inte bromsskivan.

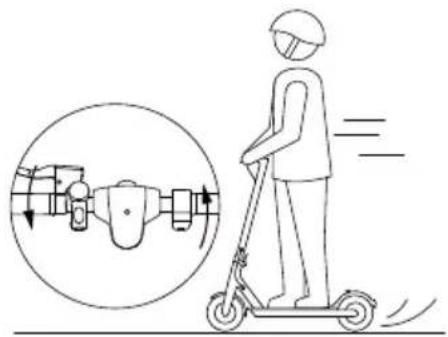

- Håll alltid händerna på styret när du kör elscootern.

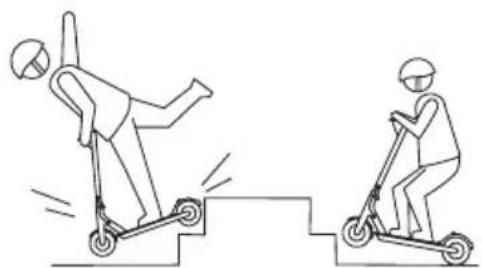

- Kör inte uppför eller nedför trappor eller över hinder.

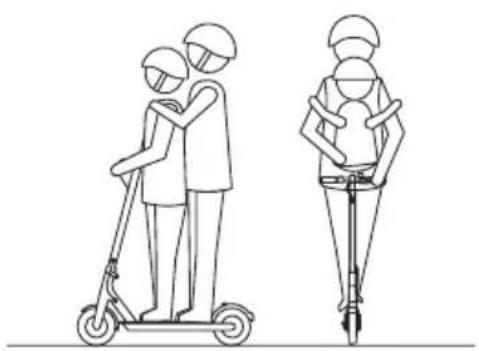

- Håll inte ett barn i famnen eller liknande när du kör på elscootern.

- Åk inte på bilvägar såvida inte det är tillåtet i ditt land.

• Gör inga tvära svängar.

Elscootern är utrustad med farthållare. Om du håller samma hastighet i 3–5 sekunder hamnar elscootern i farthållarläge (med konstant hastighet på plan väg). Använd endast farthållaren på plan väg. Farthållaren avaktiveras genom att du trycker på bromsen. Den kan även justeras i appen.

4.4 Beskrivning av fel

Vissa av felen kan åtgärdas av användaren. Är du osäker på hur ett fel ska åtgärdas, bör du kontakta servicecentret.

Display	Beskrivning av felet	Åtgärder
E0 Kommunikationsfel 1. Kontrollera att displayens styrkort är korrekt anslutet.2. Byt ut displayen.3. Byt ut styrkortet.
E1 Stött på stora hinder som elscootern inte kan ta sig över		1. Släpp gasen och sluta bromsa.2. Starta om.3. Byt ut bromsspaken.4. Byt ut gasen.
E3 Onormal laddning 1. Kontrollera om laddningskontakten i motorn sitter löst.2. Kontrollera om motorkabeln är skadad.3. Byt ut motorn.4. Byt ut styrkortet.
E4 Funktionsstörning i bromssystemet		1. Släpp på bromsen.2. Starta om.3. Byt ut bromsspaken.
E5 Fel på gasreglage 1. Gasa.		2. Starta om.3. Byt ut gasen.
BL Lågspänningslarm 1. Sluta		köra elscootern och ladda den.2. Starta om.3. Byt ut styrkortet.
BH Högspänningslarm 1. Kortrollera att elscootern är fulladdad, kör på låg hastighet och undvik att bromsa plötsligt när den är fulladdad.2. Starta om.3. Byt ut styrkortet.
BP Överspänning, nödläge		1. Kontrollera att elscootern är fulladdad, kör på låg hastighet och undvik att bromsa plötsligt när den är fulladdad.2. Starta om.3. Byt ut styrkortet.
Display	Beskrivning av felet Åtgärder
H1 Hög	motortemperatur	Sluta köra eller kör elscootern i låg fart, undvik uppförsbackar.Kontrollera om motorkabeln är skadad eller om motorkabelns temperatursignalkabel har kortslutits.Byt ut motorn.
H2 Hög	temperatur styrkort	Sluta köra eller kör elscootern i låg fart, undvik uppförsbackar.Kontrollera installationen av styrkortets kylare.Byt ut styrkort.
H3 Extremt hög temperatur styrkort		Sluta köra eller kör elscootern i låg fart, undvik uppförsbackar.Kontrollera installationen av styrkortets kylare.Byt ut styrkortet.
LR Överspänning 1. Gasa.		Starta om.Byt ut styrkortet.
S1 Kortslutning		Koppla från motorn och starta om scootern. Om felet kvarstår måste du byta ut styrkortet och i sista hand, motorn.
S2 Fel på styrenheten 1. Starta om elscootern stillastående2. Byt ut styrkortet.
SN Serienummer saknas		1. Kontrollera att firmwareversionen är korrekt.2. Återställ serienumret.

5. Batteri

5.1 Temperatureffekt på batteriet

Batterieffekten varierar beroende på temperatur, räckvidden per laddning varierar också något vid olika temperaturer, och följande tabell är endast avsedd som referens. Räckvidden beror också på terräng, förarens vikt och andra faktorer.

Temperatur (°C)	-20 -10	0 10 20	30 40	50
Räckvidd	40 %	60 %	80 %	90 %	95 %	100 %	105 %	110 %

5.2 Laddning

Elscootern har ett inbyggt litiumbatteri, inget extra batteri behövs. Ladda bara elscootern vid indikation på låg batterinivå.

Anslut stickkontakten till eluttaget efter att du har anslutit laddarkontakten.

Detta för att minimera eventuella risker och ge en säkrare laddning.

Det tar cirka 3 timmar för elscootern att bli fulladdad (100 % laddning).

När de röda lamporna blir gröna är laddningen klar. Om det inte brådskar bör du vänta tills elscootern är fulladdad och laddningen klar innan du drar ut kontakten.

6. Rengöring och underhåll

6.1 Rengöring

• Placera elscootern på en sval och ventilerad plats för att låta den svalna efter användning.
• Undvik höga temperaturer och fukt.
• Undvik att vatten tränger in i elscootern för att motverka risk för elstötar. Var extra försiktig så att inte vattendroppar från laddarkabeln när laddningsporten.

Vid rengöring

• Se till att elscootern är avstängd.
• Rengör elscootern endast en med mjuk trasa.
• Använd inte vatten vid rengöringen av elscootern och ställ den inte i vatten.

Vid förvaring av elscootern

,C° 04\~01- rutarepme

relativ luftfuktighet 0\~90 %).

- Placera inga föremål på elscootern.

6.2 Underhåll av batteri

När E-scootern är fulladdad, kontrollera batteriets spänning. Normal spänning är 30 V\~42 V. Om spänningen inte ligger inom detta intervall, kontakta servicecentret för batteriunderhåll.

Ladda elscootern minst en gång i månaden för att förlänga batteriets livslängd.

Demontera, montera eller byt inte batteriet på egen hand.

6.3 Vanligt underhåll

Montera inte ihop eller isär elscootern utan anvisningar från eller hjälp av auktoriserad fackman

Kontrollera att alla skruvar är ordentligt åtdragna, att hjulen roterar fritt, att bromsarna fungerar som de ska och att inga främmande föremål har fastnat någonstans. Kontrollera om det finns synliga tecken på slitage och kontakta oss om du är osäker på om du behöver byta delar eller har några frågor.

7. Aftermarknadsservice

Du hittar svar på många frågor samt reservdelar på www.wilfa.se/eway. Om du har problem som du inte kan lösa själv, kontakta butiken där du köpte elscootern för ytterligare hjälp.

8. Justera bromsskivan

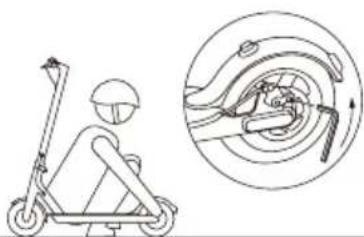

Om bromsen sitter för hårt, använder du insexnyckeln för att lossa skruvarna på callipern och dra bromskabeln en aning bakåt för att korta ner den exponerande längden. Dra sedan åt skruvarna. Om bromsen sitter för löst, lossar du skruvarna och drar ut bromskabeln lite för att förlänga den exponerande längden. Dra sedan åt skruvarna.

9. Justera styret

Om styret och styrstången vajar under körning, använder du insexnyckeln för att dra åt skruvarna vid fällmekanismen.

Denna märkning anger att produkten inte får kastas med vanligt hushållsavfall inom EU. För att förhindra skador på miljö och människor ska produkten lämnas in och återvinnas enligt gällande bestämmelser. Använd produkt kan lämnas på angivna återvinningsanläggningar eller lämnas till din lokala återförsäljare. De kan omhänderta produkten och

återvinna den på miljömässigt sätt utan kostnad.
