BRUKSANVISNING EVD14900OZ ELECTROLUX

Marineringen kan afbrydes när som helst med et tryk på tasten ▶.

Risiko for skade eller kvelning.

Dette produktet er ideelt for:

Tack för att ha köpt en apparat från Electrolux. Du har valt en produkt som kan se tillbaka på årtionden av yrkeserfarenhet och innovation. Genial och elegant har den utformats med dig i tankarna. Så varje gång du önskar använda den kan du vara säker på att du alltid får bästa möjliga resultat. Välkommen till Electrolux.

Besök vår hemsida för att:

Få tips, ladda hem våra broschyrer, eliminera eventuella fel samt få information om supporten: www.electrolux.com

Registrera din produkt och få en bättre service: www.electrolux.com/productregistration

Köp tillbehör, förbrukningsmaterial och originalreservdelar till din apparat: www.electrolux.com/shop

KUNDSERVICE OCH UNDERHÅLL

Vi rekommenderar alltid att använda originalreservdelar.

Försäkra dig om att ha följande uppgifter till hands när du kontaktar kundservice.

Uppgifterna står på apparatens märkskylt: Modell, produktnummer (PNC), serienummer.

⚠ Varning/Obs - Viktig säkerhetsinformation.
i Information och allmänna tips.
Information om miljön.

Med förbehåll för ändringar.

1. ⚠VÄSENTLIG SÄKERHETSINFORMATION

Läs noga igenom instruktionerna innan du installerar och använder apparaten. Tillverkaren är inte ansvarig om en inkorrekt installation eller användning av apparaten orsakar personskador och skador. Fortsätt att ha anvisningarna nära till hands som framtida referens.

1.1 Säkerhet för barn och för utsatta personer

• Denna apparat kan endast användas av barn från 8 år och av vuxna med begränsad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om användningen av apparaten, om dessa är övervakade eller instruerade om användningen av apparaten och om de har förstätt riskerna.
  • Låt inte barn leka med apparaten.
• Håll förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur långt från apparaten under dess drift.
• Rengöring och underhåll får inte utföras av barn utan övervakning.
• Håll utom räckhåll för barn under 3 år om de inte övervakas ständigt.

1.2 Allmänna säkerhetsföreskrifter

• Installation av apparaten och byte av kablar får endast utföras av kvalificerad personal.
• Innan du utför något underhåll ska du koppla bort apparaten från strömförsörjningen.
• Använd inte en ångtvätt för att rengöra apparaten.
• Använd inte slipande rengöringsmedel eller metallskrapor för att rengöra apparaten.
• Om elkabeln är skadad måste den bytas ut av tillverkaren, av en auktoriserad tekniker eller av en kvalificerad person för att undvika fara.

2. VÄSENTLIGA SÄKERHETSFÖRESKRIFTER

2.1 Installation

OBS!

Installationen av apparaten måste alltid utföras av kvalificerad personal.

• Avlägsna allt emballagematerial.
- Du ska inte installera eller använda apparaten om den är skadad.
- Följ de instruktioner som medföljer apparaten.
- Var alltid försiktig vid förflyttning av apparaten. Bär alltid skyddshandskar.
- Du får inte välta eller luta apparaten! Detta orsakar oljeläckage från pumpen som kan skada själva apparaten.
- Du måste respektera minimiavständet till de andra apparaterna.
- Försäkra dig om att apparaten är installerad och korrekt förankrad till en fast struktur.
- Apparatens sidor måste förbli angränsande till apparater eller enheter med samma höjd.

2.2 Elektrisk anslutning

OBS!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar måste utföras av en kvalificerad elektriker.
• Apparaten måste ha en jordanslutning.
• Kontrollera att de tekniska uppgifter som finns på märkskylten motsvarar anläggningens. Om inte, kontakta en elektriker.
• Använd alltid ett eluttag med korrekt installerad skyddskontakt.
• Använd inte förgreningsdosor och förlängningssladdar.

• Se till att inte skada stickkontakten och kabeln. Om elkabeln behöver ersättas, bör detta utföras av vår Serviceavdelning.

• Anordningarna för skydd mot elektriska stötar måste fästas på ett sådant sätt att de inte kan inaktiveras utan användning av verktyg.

• Sätt stickkontakten i uttaget först efter avslutad installation.
• Om stickkontakten har blivit lös ska den inte sättas in i uttaget.
• Dra inte i nätkabeln för att koppla bort apparaten. Dra endast i stickkontakten.
• Använd endast lämpliga isoleringsanordningar: automatiska strömbrytare, säkringar (de med lock måste avlägsnas från säkringshållaren), utlösare för jordfelsströmmar och reläer.
• Elsystemet måste vara utrustat med en isoleringsanordning som gör det möjligt att koppla bort apparaten från eluttaget i alla poler. Isoleringsanordningen måste ha en bredd på kontaktöppningen på minst 3 mm.
  • Denna apparat uppfyller EEG-direktiven.

2.3 Användning

OBS!

Risk för personskador, brännskador, elektriska stötar eller explosioner.

• Rör inte svetsstängen efter användning. Restvärme kan orsaka brännskador.
  • Använd endast apparaten i hemmiljö.
• Ändra inte specifikationerna för denna apparat.
• Lämna aldrig apparaten oövervakad under driften.
• Stäng av apparaten efter varje användning.
• Använd aldrig apparaten med fuktiga händer eller när det finns kontakt med vatten.
  • Tryck inte på lådan.
• Använd inte apparaten som arbetsyta eller som stödplan.
• Undvik förekomsten av gnistor eller öppna lågor i närheten av apparaten när du öppnar lådan.
  Du får varken placera eller hålla brandfarliga vätskor eller material eller lättantändliga föremål på apparaten, inuti den eller i närheten.

OBS!

Det finns risk för skador på apparaten.

• Var försiktig när du tar bort och sätter dit tillbehören.

• Forcera inte öppningen av locket under arbetscykeln.

• Forcera inte öppningen av locket under arbetscykeln vid avsaknad av elektrisk ström.

• Placera inte någon vikt på locket.
• Undvik att låta något föremål falla på locket! Detta skulle kunna förändra dess integritet, orsaka sprickor eller brott.

2.4 Rengöring och vård

OBS!

Det finns risk för personskador, brand eller skador på apparaten.

- Innan du utför något underhåll ska du stänga av apparaten och dra ut stickkontakten ur uttaget.

- Kontrollera att apparaten är kall.

2.5 Avfallshantering

OBS!

Risk för personskador eller kvävning.

• Dra ur stickkontakten från strömförsörjningen.
• Klipp av nätkabeln och kassera den.

2.6 Teknisk support

• För att reparera apparaten ska du kontakta auktoriserad Serviceverkstad.
  • Använd endast originalreservdelar.

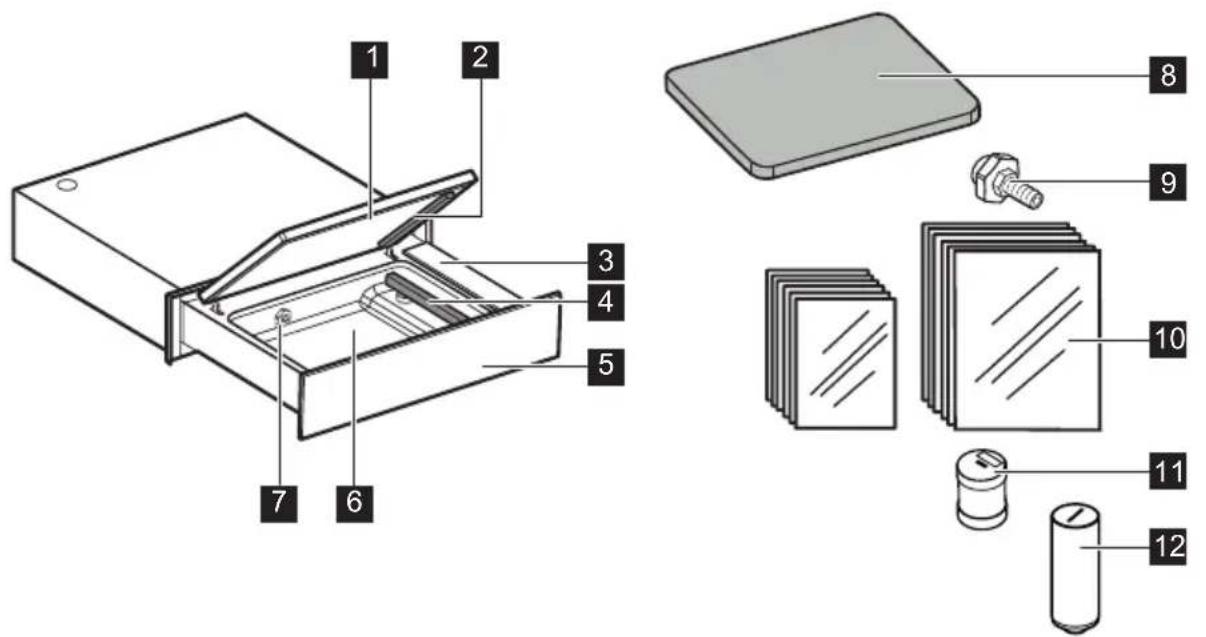

3. BESKRIVNING AV PRODUKTEN

1 Lock
2 Tätningskudde
3 Manöverpanel
4 Svetsstång
5 Frontpanel
6 Behållare
7 Utsugningsmunstycke

8 Fyllningsplatta
9 Anslutning för externt vakuum
10 Påsar för frysning, tillagning och konservering

Nr. 25 20x30 cm

Nr. 25 25x35 cm

11 Oljefilter
12 Lock

4. MANÖVERPANEL

1 Knapp för MARINERING/INFUSION
2 Indikator för SVETS-tid
3 Knapp för SVETS-tid
4 Indikator för VAKUUM-nivå
5 Knapp för VAKUUM-nivå
6 Knapp för START/STOPP
7 Knapp för PÅSLAGNING/AVSTÄNGNING

5. FÖRBEREDELSE FÖR FÖRSTA ANVÄNDNING

OBS!

Se kapitlen om säkerhet

OBS!

Det plastlock 12 som dragits ut under installationsfasen ska förvaras och återinstalleras vid framtida maskinhanteringar (till exempel flytt) för att undvika läckage av olja.

5.1 Första rengöring

• Se kapitlet "RENGÖRING OCH VÅRD"
- Rengör alla delar med en fuktig trasa före den första användningen.

5.2 Första användningen

Slå på apparaten och håll knappen Ⓐ intryckt.

Före användningen ska du gå vidare till REKONDITIONERINGSCYKELN såsom anges nedan:

• Håll knappen→intryckt tills alla knappar blinkar.
  • Stäng locket med en lätt tryckning.
• Tryck på knappen ▶ Under utförandet av programmet blinkar knapparna ▶dch .
• Vid cykelns slut (15 minuter) slutar knappen Dått blinka och apparaten är redo för användning.

6. DAGLIG ANVÄNDNING

Denna produkt är idealisk för:

• Vakuumförpackning av livsmedel för tillagning vid låg temperatur "SousVide".
• Vakuumförpackning av livsmedel för konservering.
  • Marinering/infusion av livsmedel.

Knapp Beskrivning Funktion
	Knapp för PÅSLAGNING/ AVSTÄNGNING	För att slå på/stänga av apparaten.
	Knapp för START/ STOPP	För att starta/stoppa förpackningscykeln.
	Knapp för VAKUUM För att ställa in en av de 4 tillgängliga nivåerna av vakuum. Det förinställda värdet är MAX.	☐ ☐ ☐	endast svetsning
		☐ ☐	MIN.
		☐ ☐	MED.
		☐ ☐	MAX.
	Knapp SVETSNING	För att ställa in svetstiden beroende på påsens tjocklek 1). Apparaten är förinställd på 2,5 s, den ideala tiden för medföljande påsar.	☐ ☐ ☐
		☐ ☐	1,5 s
		☐ ☐	2,5 s
		☐ ☐	4,0 s
[5YSW]	Knapp för MARINERING/ INFUSION	För att aktivera funktionen för marinering/ infusion.

1) Ju tjockare påsen är, desto högre blir den tid som ska ställas in.

• Dra ut lådan till maximal öppning.
- Slå på apparaten och håll knappen! intryckt.
- Ändra vid behov vakuumnivån och svetstiden.
- Lyft på locket och placera påsen innehållande det livsmedel som ska förpackas i behållaren. Lämna minst 2 cm längre än svetsstången.
- För att säkerställa en perfekt svetsning är det viktigt att inte smutsa ned påsen i det område där svetsningen sker. Av denna anledning är det lämpligt att böja den inre sidan av påsen mot utsidan med 4/5 cm När livsmedlet väl har förts in ska du vika tillbaks påsen till det ursprungliga skicket.
- För produkter som inte är särskilt skrymmande ska du använda den medföljande fyllningsplattan eftersom denna främjar ett bättre läge för påsen gentemot svetsstången.

• Stäng locket med en lätt tryckning och tryck på knappen ▶om börjar att blinka. På detta sätt startar förpackningscykeln.
• Vid slutet av cykeln slutar denna knapp att blinka.
• Öppna locket och ta ut påsen.

Rör inte svetsstången efter användning. Restvärme kan orsaka brännskador.

- Stäng av apparaten och håll knappen ① intryckt.

Om apparaten förblir oanvänd under 60 minuter stängs den av automatiskt.

Flytande livsmedel

Om du trycker på knappen Dunder funktionen stannar cykeln och svetsningen av påsen utförs omedelbart. Detta förfarande ska användas för förpackning av flytande produkter som under vakuumcykeln kan börja att koka.

Obs: Apparaten utför regelbundet och automatiskt en rekonditioneringscykel (se kap. 6.5) under vilken knapparna ▶II och ▶blinkar.

Låt cykeln köras utan någon åtgärd på apparaten tills de 2 knapparna slutar att blinka.

I funktion av det livsmedel som ska förpackas rekommenderar vi dig att du ställer in vakuumnivån såsom anges i tabellen:

Vakuumnivå ➔		Användning
		Förpacka, dela in i portioner utan att skapa vakuum.1)
		Förpacka och dela in extra delikata livsmedel (sallad, tomater osv.) i portioner med minimal vakuumnivå (MIN).
		- Förpacka, dela in delikata livsmedel i portioner.(kokta grönsaker, frukt, mört kött, pasta) och flytande livsmedel (soppor, krämer, såser).- Marinera i påse.- Tillaga delikata livsmedel (t.ex. fisk) med Vakuum (SousVide) med medelnivå av vakuum (MED).
		- Förpacka, dela in fasta livsmedel i portioner(råa grönsaker, hårdost, kallskuret).- Tillaga fasta livsmedel (t.ex. kött, potatis, morötter osv.) med Vakuum (SousVide) med maximal vakuumnivå (MAX).

1) Denna funktion ger hur som helst ett minimitryck inuti påsen.

6.1 Användning av påsar

Medföljande påsar är idealiska för frysning, konservering och tillagning av vakuumförpackade livsmedel vid låga temperaturer.

Kod för beställning av påsar: 902979705

50 påsar för frysning, vakuumtillagning och konservering

(25 stycken mått: 20x30 cm + 25 stycken mått 25x35 cm)

Kod för beställning av påsar: 9029793941

50 påsar för vakuumtillagning och konservering

(25 stycken mått: 20x30 cm + 25 stycken mått 25x35 cm)

Vi rekommenderar användning av originalpåsar.

www.electrolux.com/shop

6.2 Vakuumförpackning av livsmedel för tillagning vid låg temperatur "SousVide"

Denna teknik innebär att livsmedlet som har förseglats i vakuumpåsen sedan tillagas långsamt vid läga temperaturer.

Fördelarna är många:

• Matens smak och konsistens förblir oförändrade.
• Smaker och dofter bevaras eftersom aromerna inte går förlorade under tillagningen.
• Den mindre förlusten av vätskor gör maten mjukare och mindre torr.
• Näringsmässiga egenskaper såsom mineralsalter och vitaminer bevaras i livsmedlet.
• Det inte är nödvändigt att lägga till olja eller fett vid tillagningen.

6.3 Vakuumförpackning av livsmedel för konservering

Vakuumförpackningen förlänger livsmedlens konserveringstider.

Om du vill vakuumförpacka nyligen tillagade livsmedel måste dessa först kylas, om möjligt med hjälp av ett snabbnedkylningsskåp.

6.4 Marinering/Infusion

• Slå på apparaten och håll knappen ^1 intryckt.
• Sätt in livsmedlet med marinaden med aromerna i formen.
• Lyft på locket och placera formen i behållaren.
• Tryck på knappen↓som börjar att blinka.
  • Stäng locket med en lätt tryckning.
• Tryck på knappedllför att starta en marineringscykel. Denna knapp börjar att blinka.
• Vid slutet av marineringscykeln slutar denna knapp att blinka.
• Nu är det möjligt att öppna locket och ta ut formen.

Cykeln för marinering och infusion har en förinställd tid på 8 minuter.

Repetera cykeln för att öka infusionen.

Denna infusion kan inaktiveras när du vill genom att trycka på knappen ▷II

Du kan även utföra marineringen av livsmedel direkt i påsen.

I detta fall ska du ställa in vakuumnivån i funktion av de egna behoven.

6.5 Extra funktioner

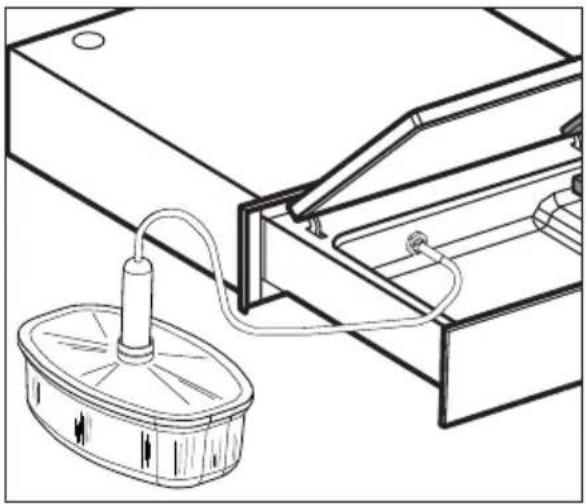

"Externt vakuum"

Detta är den funktion som ska användas för att avlägsna luften i särskilda hermetiskt återförslutningsbara behållare (medföljer inte denna apparat).

- För externt vakuum ska du skruva fast den medföljande anslutningen 9 inuti behållaren.

• Koppla behållarens rör till anslutningen 9.
• Ställ in maximal vakuumnivå och inaktivera svetsningen
• Tryck på knappen till med apparatens lock öppet för att starta förpackningscykeln. Denna knapp börjar att blinka.
• Vid slutet av cykeln slutar denna knapp att blinka.

"Rekonditioneringscykel"

Det är det program som ska användas i följande situationer:

• Innan du använder apparaten för första gången.
• Efter att maskinen har stått stilla en längre tid.
• Efter att produkter med en hög procentsats fuktighet (t.ex. soppor) har förpackats.
• När du märker en nedsättning av apparatens prestanda (t.ex.: tiden för att nå vakuum ökar eller vakuum uppnås inte).

Detta program, som varar i cirka 15 minuter, garanterar en fullständig rengöring av pumpen genom att eliminera varje vätskeemulsion som kan bildas i oljan.

Under utförandet av detta program ska du inte förpacka någon produkt.

Gå vidare såsom indikeras nedan:

• Håll knappen→intryckt tills alla knappar blinkar.
  • Stäng locket med en lätt tryckning.
• Tryck på knappen ▶ Under utförandet av programmet blinkar knapparna ▶dch .
• Vid cykelns slut (15 minuter) slutar knappen Dätt blinka och apparaten är redo för användning.

7. RENGÖRING OCH VÅRD

OBS!

Se kapitlen om säkerhet.

- Rengör apparaten med en fuktad, mjuk trasa efter varje användning.

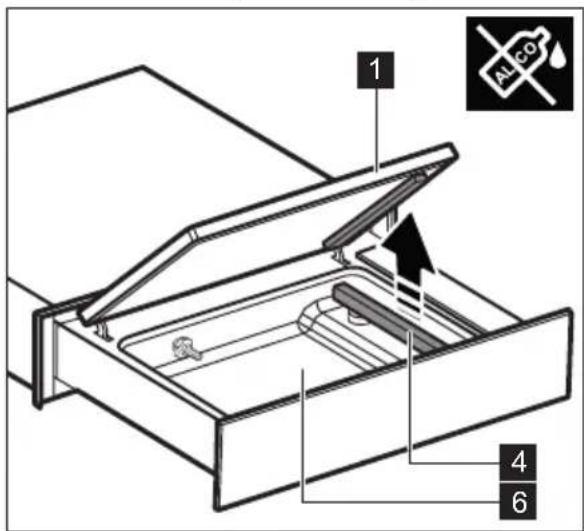

- För rengöringen av locket i plexiglas 1 ska du endast rengöra, både externt och internt, med neutrala rengöringsmedel (tvål och vatten).

- Använd inte slipande produkter, rengöringsmedel som innehåller alkohol, slipdynor, lösningsmedel eller metallföremål.

- Om du använder produkter för rengöringen av behållaren i stål 6 ska du följa de säkerhetsföreskrifter som anges på förpackningen.

- För rengöringen av behållare 6, speciellt när det gäller flytande rester, rekommenderar vi att du drar ut svetsstången 4 uppåt.

- Rengör svetsstången 4 med en torr trasa. Avlägsna eventuella rester som lagras på stängen.

- Rengör metallytorna med vanliga rengöringsmedel för rostfritt stål.

8. PROBLEMLÖSNING

OBS!

Se kapitlen om säkerhet.

8.1 Vad gör jag om...

Problem Möjlig orsak Lösning
Svetsningen av påsen utförs inte korrekt.	Svetsningstiden är inte korrekt. Justera svetsningstiden.
	Lockets packning är smutsig eller utnött.	Rengör eller byt ut locketspackning (kontakta denTekniska supporten för byte).
	Påsen är inte korrekt placerad på svetsstången.	Placera påsen korrekt.
	Svetsstången är utnött(teflonbeläggningen är bränd).	Byt ut svetsstången (kontakta den Tekniska supporten förbyte).
	Bladet som är placerat under svetsstångens teflon är trasigt.	Byt ut bladet (kontakta denTekniska supporten för byte).
Otilräckligtslutvakuum.	Felaktig vakuumnivå inställd. Ändra vakuumnivån.
	Lockets packning är smutsigeller utnött.	Rengör eller byt ut locketspackning (kontakta denTekniska supporten för byte).
	Locket är inte korrekt stängt. Stäng locket korrekt.Kontrollera att det inte finns några föremål eller smuts mellanlocket och behållaren.
Locket öppnasinte.	Brist på elektrisk ström. Vänta på att strömmen kommentillbaks.
Det finnssprickor ellerbrott på locket.	Skadat lock. Byt ut locket (kontakta denTekniska supporten för byte).
Knapparna ▷‖och □blinkar.	“Rekonditioneringscykel”pågår.	Vänta på att“rekonditioneringscykeln”avslutas (15 minuter).
Vakuumcykelnavbryts inom fåsekunder ochknappen ▷‖blinkar.	Lockets packning är smutsigeller utnött.	Rengör eller byt ut locketspackning och kontrollera att detstängs korrekt.

Larmmeddelanden

Larm Möjlig orsak Lösning
Knappen ▶||blinkar oavbrutet.	Kretskortetär trasigt.	Kontakta Teknisk support.
Knappen ▶blinkar oavbrutet.	Vakuum ej uppnått. Rengör eller ersätt locketspackning.(kontakta den Tekniska supporten för byte).Kontrollera att locket stängs korrekt.Tryck på knappen ▶för att återställa larmet.
Knapparna ▶och □blinkaroavbrutet.	Pumpens oljaska bytas ut.	Kontakta Teknisk support.
Knappen □blinkar oavbrutet.	Förpackningscykeln har avslutats i förtid eftersom det är en fuktig produkt som förpackas.	Tryck på knappen ▶för att återställa larmet.

8.2 Uppgifter om Supporten

Om det inte är möjligt att hitta en lösning på problemet ska du kontakta den auktoriserade Serviceverkstaden.

Den nödvändiga informationen för den Tekniska supporten finner du på märkplåten som är placerad på apparatens vänstra sida. Avlägsna inte märkplåten med uppgifterna.

9. MILJÖASPEKTER

Återvinn material med symbolen Släng förpackningen i de särskilda behållarna för återvinning. Hjälp till att skydda miljön och människors hälsa och att återvinna avfall från elektriska och elektroniska apparater.

Kassera inte apparater märkta med symbolen fillsammans med normalt hushållsavfall. Ta produkten till närmaste återvinningsstation eller kontakta din hemkommun.

HUOMIOITA - BEMAERKNINGER - MERKNADER - ANMÄRKNINGAR

HUOMIOITA - BEMÄERKNINGER - MERKNADER - ANMÄRKNINGAR

CE EAC
