Produkttyp	Inbyggd mikrovågsugn
Modell	IM 50 RF
Märke	Cylinda
Strömförsörjning	230 V ~ 50 Hz
Effektförbrukning (Mikrovåg)	1450 W
Effektförbrukning (Grill)	1000 W
Uteffekt (Mikrovåg)	900 W
Driftsfrekvens	2450 MHz
Märkström	6,4 A
Yttermått (HxBxD)	388 x 595 x 400 mm
Innermått (HxBxD)	206 x 328 x 368 mm
Ugnskapacitet	25 liter
Nettovikt	18,5 kg
Funktioner	Mikrovåg, Grill, Kombination (C-1, C-2), Avfrostning efter vikt/tid, Automatmeny (8 program), Kökstimer, Snabbstart, Barnlås
Kontrolltyp	LED-display, vridreglage, tryckknappar
Vridplatta	Glasbricka med stöd och axel
Grillgaller	Ingår (använd endast i grillfunktion)
Installationstyp	Inbyggnad (60 cm skåpbredd, min 50 cm djup)
Säkerhetsfunktioner	Dörrsäkerhetsspärr, barnlås, jordad kontakt
Rengöringsinstruktioner	Regelbunden rengöring med fuktig trasa; undvik slipande rengöringsmedel; vridplatta diskmaskinssäker
Reservdelar	Kontakta auktoriserad service för lampa, vridplatta m.m.

Vanliga frågor - IM 50 RF Cylinda

Hur ställer jag klockan på Cylinda IM 50 RF?

Tryck på Kökstimer/Klocka två gånger. Timsiffrorna blinkar. Vrid på vredet för att ställa in timmen (0-23). Tryck på Kökstimer/Klocka igen; minutsiffrorna blinkar. Vrid för att ställa in minuter (0-59). Tryck på Kökstimer/Klocka för att bekräfta. Kolon blinkar, vilket indikerar att tiden är inställd.

Kan jag använda metallredskap i mikrovågsugnen?

Nej, metallredskap ska inte användas i mikrovågsläge eftersom de kan orsaka gnistor och skador. Däremot är metallbrickor och galler tillåtna i grill- och kombinationslägen. Kontrollera alltid att redskap är mikrovågssäkra.

Hur avfrostar jag mat efter vikt?

Tryck på Avfrostning efter vikt en gång. Vrid på vredet för att välja matens vikt (100-2000 g). Tryck på Start/+30 Sek./Bekräfta för att påbörja avfrostning. Ugnen ställer automatiskt in avfrostningstid och effektnivå.

Vad är barnlåset och hur aktiverar jag det?

Barnlåset förhindrar oavsiktlig användning. För att aktivera, håll ned Stopp/Avbryt i 3 sekunder i standbyläge. En signal hörs och displayen visar aktuell tid. För att låsa upp, håll ned Stopp/Avbryt igen i 3 sekunder.

Hur ska jag rengöra mikrovågsugnen?

Koppla ur ugnen och låt den svalna. Torka insidan med en fuktig trasa; använd mild tvål för envisa fläckar. Rengör dörr, tätningar och yttre ytor med en fuktig trasa. Glasbricka och vridplattans stöd kan diskas i varmt såpvatten eller diskmaskin. Använd inte slipande rengöringsmedel eller låt vatten komma in i ventilerna.

Varför samlas ånga på dörren under drift?

Ånga på dörren är normalt, särskilt vid hög luftfuktighet. Under tillagning kan ånga från mat kondenseras på svalare ytor som dörren. Torka helt enkelt av med en mjuk trasa efter användning.

Kan jag använda mikrovågsugnen utan mat inuti?

Nej, använd aldrig ugnen tom. Att köra ugnen utan mat kan skada magnetronen och utgöra brandrisk. Se alltid till att det finns mat eller en mikrovågssäker behållare med vatten inuti när du använder den.

Hur använder jag automatmenyn?

Vrid vredet medurs för att välja önskad meny (A-1 till A-8: pizza, kött, grönsak, pasta, potatis, fisk, dryck, popcorn). Tryck på Start/+30 Sek./Bekräfta för att bekräfta. Vrid sedan för att välja standardvikt. Tryck på Start/+30 Sek./Bekräfta igen för att starta tillagning.

Vad ska jag göra om ugnen inte startar?

Kontrollera att nätsladden är ordentligt ansluten. Om säkringen har gått eller jordfelsbrytaren löst ut, byt eller återställ. Se till att dörren är helt stängd. Om uttaget är trasigt, testa med en annan apparat. Om problemet kvarstår, kontakta en kvalificerad servicetekniker.

Är Cylinda IM 50 RF lämplig för inbyggnad?

Ja, denna mikrovågsugn är endast avsedd för inbyggnad. Den ska installeras i ett 60 cm brett väggskåp med ett minsta djup på 50 cm och minst 85 cm över golvet. Följ installationsanvisningarna noggrant och säkerställ god ventilation.

BRUKSANVISNING IM 50 RF Cylinda

Tryk på "Stop/annuller" när som helst for at afbr- yde timeren.

Køkkentimeren fungerer anderledes end 24-timersssystemet. Køkkentimeren er bare en timer.

4.8 Automatisk menu

Vänligen läs denna bruksanvisning först!

Bästa kund,

Tack för att du köpt denna Cylinda-produkt. Vi hoppas att du blir nöjd med din produkt som har tillverkats i hög kvalitet och enligt den senaste tekniken. Läs därför hela bruksanvisningen och alla andra medföljande dokument noga innan du använder produkten och förvara dem som referens för framtida bruk. Om du överlämnar produkten till någon annan de, ge även instruktionsboken. Följ alla varningar och informationen i bruksanvisningen.

Följ alla varningar och all information i bruksanvisningen.

Symbolernas betydelse

Följande symboler används i bruksanvisningens olika avsnitt:

Viktig information och användbara tips om användningen.

Varning för farliga situationer som rör skydd av liv och egendom.

Varning för varma ytor.

Denna produkt har tillverkats i miljövänliga moderna anläggningar utan att medföra någon skada på naturen.

1

Viktig säkerhets- och miljöinformation

Viktiga säkerhetsinstruktioner Läs säkerhetsinstruktioner noggrant och spara för framtida bruk

Det här avsnittet innehåller säkerhetsinstruktioner som hjälper dig att undvika brand, elektriska stötar, exponering för läckande mikrovågsenergi, skador på person eller egendom. Om du inte följer dessa instruktioner gäller inte garantin.

1.1 Allmän säkerhet

- Mikrovågsugnen är avsedd för värmning av mat och dryck. Torkning av mat eller kläder och värmning av värmekuddar, tofflor, svampar, fuktiga trasor och liknande kan leda till personskador, risk för antändning eller brand.

Denna apparat är avsedd att användas i hushåll och liknande miljöer såsom:

• Personalutrymmen i butiker, kontor och andra arbetsmiljöer;
• Bondgårdar
• Av kunder på hotell, motell och andra typer av boendemiljöer;

- Miljöer såsom bed&breakfast.

• Försök inte att starta ugnen när luckan är öppen, annars kan du utsättas för skadlig mikrovågsenergi. Inaktivera eller manipulera inte säkerhetslås.
• Placera inga föremål mellan framsidan och ugnsluckan. Låt inte smuts eller rengöringsmedelsrester ansamlas på stängningsytor.
• Alla servicearbeten där locket, som ger skydd mot exponering för mikrovågsenergi, avlägsnas måste utföras av behöriga personer/servicetekniker. Alla andra tillvägångssätt är farliga.
  Produkten är avsedd för matlagning, värmning och upptining av mat i hemmet. Den får inte användas för kommersiellt bruk. Tillverkaren ska inte hållas ansvarig för skador som har uppstått på grund av felaktig användning,
• Använd inte denna apparat utomhus, i badrum, fuktiga miljöer eller på platser där den kan bli våt.
• Det tas inget ansvar och man får inte göra anspråk på garantier för skador som uppkommer på grund av felaktig eller vårdslös hantering av enheten.

1

Viktig säkerhets- och miljöinformation

• Försök aldrig ta isär apparaten. Inga garantianspråk accepteras för skador orsakade av felaktig hantering.
• Använd endast originaltillbehör eller tillbehör som rekommenderas av tillverkaren.
• Lämna inte apparaten utan uppsikt när den är i bruk.
• Använd alltid apparaten på en stabil, plan, ren, torr och halkfri yta.
• Apparaten får inte användas med en extern timer eller ett separat fjärrkontrollsystem.
• Rengör alla delar innan du använder apparaten för första gången. Se informationen i avsnittet "Rengöring och skötsel".
• Använd denna apparat endast för dess avsedda syfte, enligt beskrivningen i den här bruksanvisningen. Använd inte några material med slipeffekt eller ånga. Den här ugnen är specifikt avsedd för värmning och tillagning av mat. Den är inte avsedd för industrieller laboratorieanvändning.
• Använd inte apparaten för att torka kläder eller kökshanddukar.

• Apparaten blir mycket varm när den är i bruk. Se till att inte röra de heta delarna inne i ugnen.

• Ugnen är inte avsedd för att torka någon levande varelse.

• Använd aldrig ugnen när den är tom.
• Använd endast redskap som är lämpliga för användning i en mikrovågsugn.
• Redskap kan bli mycket heta eftersom värme överförs från den upphettade maten till redskapen. Du kanske behöver använda grytlappar för att hålla i redskapen.
• Redskap ska kontrolleras för att säkerställa att de kan användas i mikrovågsugnar.
• Placera inte ugnen på spisen eller andra värmealstrande apparater. Annars kan den skadas och garantin blir ogiltig.
• Mikrovågsugnen får inte placeras i skåp som inte uppfyller kraven i installationsanvisningarna.
• Ånga kan tränga ut när du öppnar lock eller tar bort folie från mat som har tillagats.
• Använd grytlappar när du tar ut värmd mat.
• Apparaten och dess tillgängliga ytor kan bli mycket heta när appa-raten används.

1

Viktig säkerhets- och miljöinformation

- Lucka och ytterglas kan bli mycket heta när apparaten används.

1.1.1. Elsäkerhet

- Om strömsladden är skadad måste den bytas ut av tillverkaren, på servicestället eller av en dylik kvalificerad person så att det inte uppstår faror.

- Cylinda-mikrovågsugnar efterlever tillämpliga säkerhetsstandarder och därför ska apparaten eller strömkabeln om den skadas, bytas eller lagas av en återförsäljare, ett servicecenter, en expert eller auktoriserad service, för att undvika skada. Felaktigt eller obehörigt reparationsarbete kan orsaka fara och utsätta användaren för risker.

- Kontrollera att nätspänningen överensstämmer med uppgifterna på apparatens märkplåt.

Enda sättet att koppla bort apparaten från elnätet är att dra ut kontakten ur vägguttaget.

- Använd bara apparaten i ett jordat uttag.

- Använd aldrig apparaten om strömkabeln eller apparaten är skadad.

- Använd inte förlängningssladd ihop med apparaten.

- Rör aldrig apparaten eller dess kontakt med fuktiga eller våta händer.

- Placera apparaten på så sätt att kontakten alltid är tillgänglig.

- Förhindra skada på strömsladden, genom att inte klämma, böja eller skava den mot vassa kanter. Håll strömsladden borta från heta ytor och öppen eld.

- Se till att det inte finns någon risk för att strömsladden av misstag kan dras ut, eller att någon kan snubbla över den, när apparaten är i bruk.

- Koppla ur apparaten före rengöring och när apparaten inte används.

- Dra inte ur apparatens strömkabel för att koppla bort den från strömkällan och vira aldrig strömkabeln runt apparaten.

- Doppa inte apparaten, strömsladden eller kontakten i vatten eller någon annan vätska. Håll den inte under rinnande vatten.

- Vid värmning av mat i plast- eller pappersbehållare, ska du hålla ugnen under uppsikt för att undvika risk för antändning.

1

Viktig säkerhets- och miljöinformation

- Ta bort trådsträngar och/eller metallhandtag från pappers- eller plastbehållare innan du placerar behållare som passar för mikrovågsugni ugnen.

- Om rök observeras, slå av eller koppla ur ugnen och håll luckan stängd för att kväva eventuella lågor.

- Använd inte ugnens insida för någon typ av förvaring. Lämna inte pappersföremål, tillagningsmaterial eller mat i ugnen när den inte används.

- Innehåll i nappflaskor och barnmatsburkar ska röras om eller skakas och temperaturen måste kontrolleras före förtäring, för att undvika brännskador.

- Den här produkten är en grupp 2 klass B ISM-utrustning. Grupp 2 innefattar all ISM-utrustning (industriell, vetenskaplig och medicinsk) där radiofrekvensenergin avsiktligt alstras och/eller används i form av elektromagnetisk strålning för behandling av material och gnistbildningsutrustning.

- Klass B-utrustningen är lämplig för användning i hemmiljöer och inrättningar i direkt anslutning till lågspänningsnätverk.

- Luckan eller ytan på apparaten kan bli varm när den används.

1.1.2 Produktsäkerhet

- Vid uppvärmning av drycker i mikrovågsugnen kan de börjar koka så att det skvätter omkring dem efter att de tagits ut ur ugnen, så var försiktig när du håller i behållarna.

- Stek ingenting i ugnen. Uppvärmd olja kan skada komponenter och material i ugnen och till och med orsaka brännskador på huden.

- Stick hål i livsmedel med tjockt skal, såsom potatis, zucchini, äpplen och kastanjer.

- Apparaten ska placeras så att bak- sidan är vänd mot väggen.

- Innan apparaten flyttas ska du se till att tallriken står stadigt så att den inte skadas.

- Ägg med skal och hela hårdkokta ägg får inte värmas i mikrovågsugn eftersom de kan explodera, även efter att mikrovågsvärmningen har avslutats.

- Ta aldrig bort delar på baksidan och sidorna av apparaten, som skyddar minimiavständ mellan skåpväggar och apparaten för att möjliggöra den nödvändiga luftcirkulationen.

1

Viktig säkerhets- och miljöinformation

1.2 Avsedd användning

• Ugnen ska rengöras regelbundet och matrester avlägsnas.
• Underlåtenhet att hålla ugnen ren kan leda till försämring av ytan och kan negativt påverka apparatens livslängd och eventuellt leda till en farlig situation.
• Rengöring av lucktätningar och angränsande delar: Använd tvål och varmt vatten. Rengör med disktrasa, skura inte. Använd inte en metall- eller glasskrapa för rengöring.

- WARNING: Om luckan eller lucktätningarna skadas får ugnen inte användas förrän den har repare-rats av en expert.

- WARNING: För att undvika fara, får endast en kompetent person utföra service eller reparationer som innebär avlägsnande av lock som skyddar mot exponering för mikrovågsenergi.

- WARNING: Vätskor och andra livsmedel får inte värmas i slutna behållare, eftersom de kan explodera.

- Mikrovågsugnen är endast avsedd för inbyggd användning.

• Använd inte apparaten i något annat syfte än vad som är avsett.
• Använd inte apparaten som värmekälla.
• Mikrovågsugnen är endast avsedd att tina, tillaga och sjuda maten.
• Överkoka inte livsmedel; annars kan du orsaka en brand.
• Använd inte ångdrivna rengörare för att rengöra apparaten.

1.3 Säkerhet för barn

• Extrem försiktighet bör iakttas vid användning nära barn och personer som har begränsade fysiska, sensoriska eller mentala förmågor.
• Den här utrustningen kan användas av barn över 8 år och av personer som har begränsad fysisk, sensorisk eller mental förmåga eller som saknar kunskaper och erfarenhet, under förutsättning att de övervakas avseende säker produktanvändning eller att de fått tillräckliga instruktioner eller förståelse kring riskerna med att använda produkten. Barn får inte leka med apparaten. Rengöring och underhåll får inte utföras av barn om de inte övervakas av en vuxen.

1

Viktig säkerhets- och miljöinformation

• Risk för kvävning! Förvara allt förpackningsmaterial utom räckhåll för barn.
• Låt bara barn använda ugnen utan övervakning när fullgoda instruktioner har getts, så att barn kan använda mikrovågsugnen på ett säkert sätt och förstår riskerna med felaktig användning.
• På grund av överdriven värme som uppstår i grill- och kombinationslägen, bör barn endast tillåtas använda dessa lägen under uppsikt av en vuxen.
• Håll produkten och dess ström-kabel så att de är otillgängliga för barn under 8 år.
• Apparaten och dess tillgängliga ytor kan bli mycket heta när apparaten används. Håll barn på avständ.
• Enheten är inte avsedd för användning av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller med brist på erfarenhet och kunskaper, om de inte övervakas avseende säker produktanvändning eller har fått tillräckliga instruktioner av en ansvarig person med tanke på deras säkerhet.

- Barn bör övervakas för att säkerställa att de inte leker med enheten.

- WARNING: Låt bara barn använda ugnen utan övervakning när fullgoda instruktioner har getts, så att barn kan använda mikrovågsugnen på ett säkert sätt och förstår riskerna med felaktig användning.

1.4 Efterlevnad av WEEE-direktivet och kassering av den förbrukade produkten

Den här produkten uppfyller kraven enligt EU:s WEEE-direktiv (2012/19/EU). Den här produkten har en klassificeringssymbol för elektriskt och elektroniskt avfall (WEEE).

Denna symbol indikerar att denna produkt inte ska kasseras med annat hushållsavfall vid slutet av dess livslängd. Använd enhet måste returneras till officiell insamlingsplats för återvinning av elektriska och elektroniska apparater. För att lokalisera dessa insamlingssystem, kontakta lokala myndigheter eller den återförsäljare där produkten införskaffades. Varje hushåll spelar en viktig roll för återförande och återvinning av gamla apparater. Lämpligt bortskaffande av använda apparater hjälper till att förhindra eventuella negativa konsekvenser för miljön och människors hälsa.

1.5 Efterlevnad av RoHS-direktiv

Produkten du har köpt uppfyller kraven för EU:s RoHS-direktiv (2011/65/EU). Den innehåller inte skadliga och förbjudna material som specificerats i direktivet.

1

Viktig säkerhets- och miljöinformation

1.6 Förpackningsinformation

Förpackningen för din produkt är tillverkad av återvinningsbart material i enlighet med nationella miljöföreskrifter. Kasta inte förpackningsmaterial bland hushållsavfall eller annat liknande avfall. Ta det till ett insamlingsställe för förpackningsmaterial som anvisas av de lokala myndigheterna.

2 Din mikrovågsugn

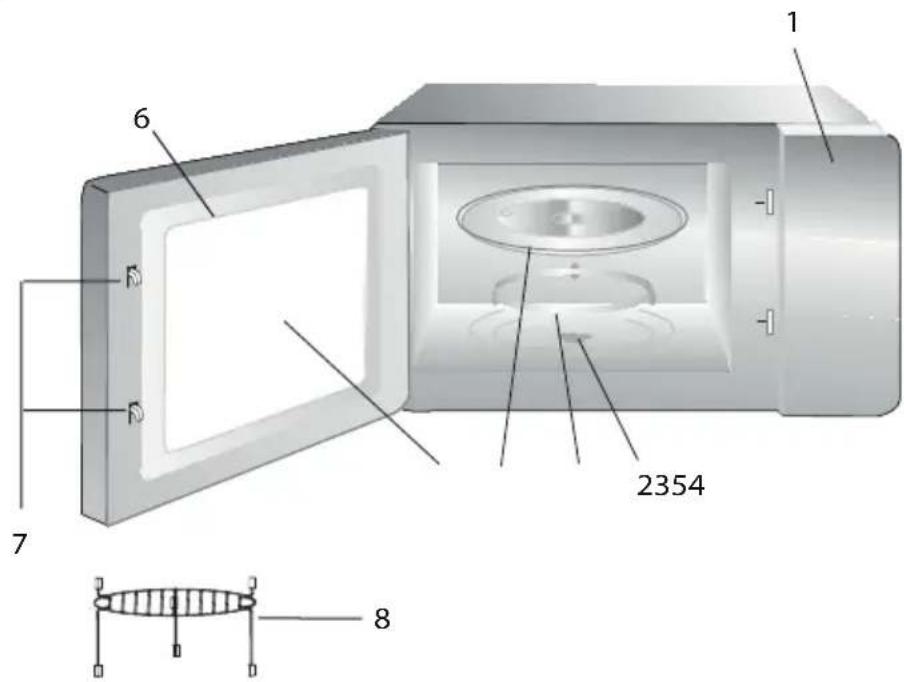

2.1 Översikt

1 6 2354 7 8

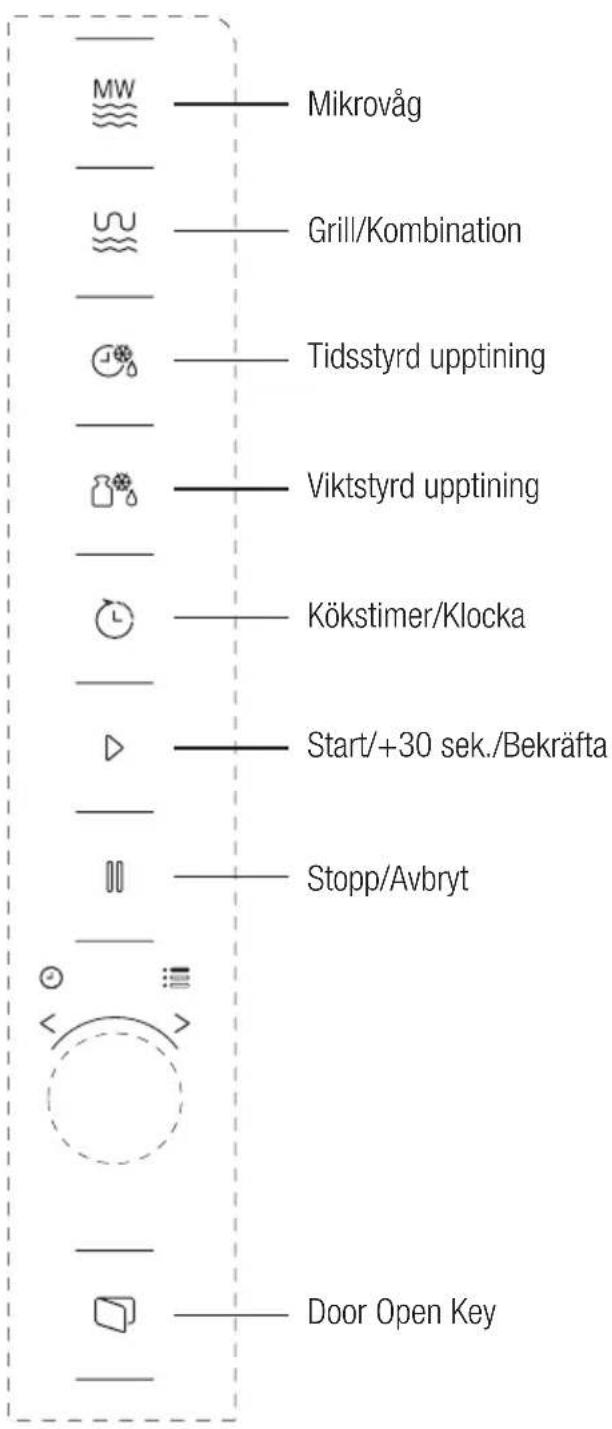

1. Kontrollpanel
2. Den roterande tallrikens axel
3. Tallriksstöd
4. Glasform
5. Ugnsfönster
6. Luckgrupp
7. Lucklässystem
8. Grillgaller (ska endast användas med grillfunktionen och placeras på glastallriken)

2.2 Teknisk data

Energiförbrukning	230 V~50 Hz,1 450 W (mikrovågor)1 000 W (grill)
Utgång	900 W
Användningsfrekvens	2 450 MHz
Amperevärde	6,4 A
Yttermått	388 mm (H)/ 595mm (B)/ 400 mm(D)
Invändiga mått iugnen	206 mm (H)/ 328mm (B)/ 368 mm(D)
Ugnskapacitet	25 liter
Nettovikt	18,5 kg

Värdena som anges på produktens märkningar eller i annat tryckt material som medföljer produkten inhämtas under laboratorieförhållanden enligt relevanta standarder. Dessa värden kan variera beroende på produktanvändning och omgivande förhållanden. Effektvärden testas vid 230 V.

2 Din mikrovågsugn

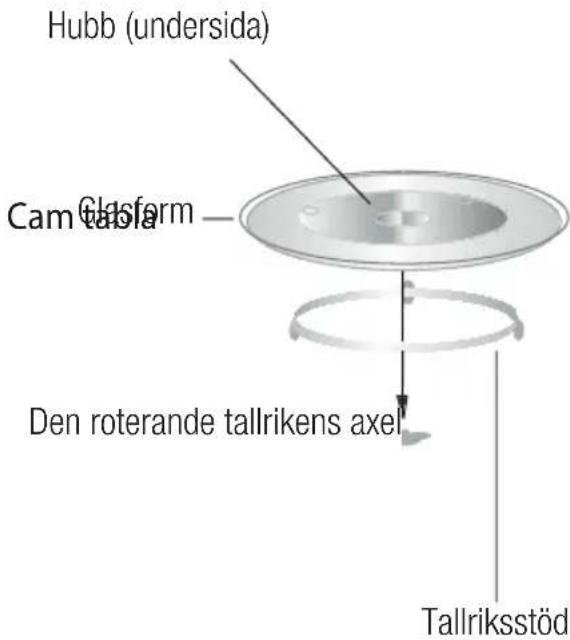

2.3 Installation av den roterande tallriken

Hubb (undersida) Cam tabla Glasform Den roterande tallrikens axel Tallriksstöd

• Placera aldrig glastallriken upp och ner. Glastallriken får aldrig begränsas.
• Både glastallrik och tallriksstöd måste alltid användas under tillagning.
• All mat och alla behållare med livsmedel måste alltid placeras på glastallriken vid matlagning.
• Om glasbricka eller rullstöd spricker eller går sönder, kontakta närmaste auktoriserade servicecenter.

3 Installation och anslutning

3.1 Installation och anslutning

• Ta bort allt förpackningsmaterial och tillbehör. Undersök ugnen efter skador såsom bucklor eller trasig lucka. Installera inte om ugnen är skadad.
• Ta bort eventuell skyddsfolie som finns på mikrovågsugnens skäpyta.
• Ta inte bort det ljusbruna Mica-locket som är fäst i ugnsutrymmet för att skydda magnetro-nen.
• Denna apparat har endast designats för hushållsbruk.
• Denna ugn är endast avsedd för inbyggd användning. Den är inte avsedd för användning på arbetsbänkar eller för användning i ett skåp.
• Beakta de särskilda installationsanvisningarna.
• Apparaten kan installeras i ett 60 cm brett väggmonterat skåp (minst 50 cm djupt och 85 cm från golvet).
• Apparaten är försedd med en kontakt och får endast anslutas till ett korrekt installerat jordat uttag.
• Nätspänningen måste motsvara den spänning som anges på märkplåten.
• Om kontakten inte längre är åtkomlig efter installationen måste en allpolig frånskiljare finnas på installationssidan med en öppning på minst 3 mm.
• Adaptrar, flervägsuttag och förlängningssladdar får inte användas. Overbelastning kan resultera i brandrisk.

Den tillgängliga ytan kan vara varm under drift.

Snärj inte in eller böj strömkabeln.

3 Installation och anslutning

3.2 Inbyggd installation

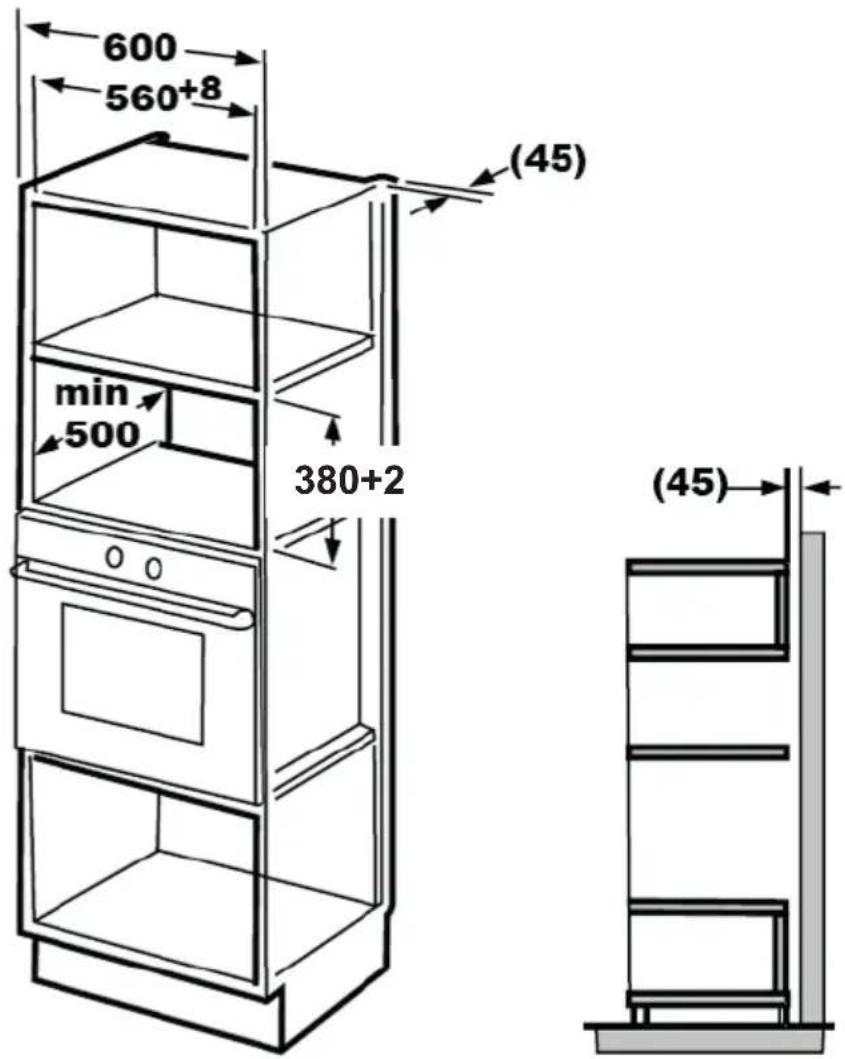

3.2.1 Möbeldimensioner för inbyggda installationer

600 560+8 min 500 380+2 (45) (45)

3 Installation och anslutning

3.2.2 Förberedning av skåpet

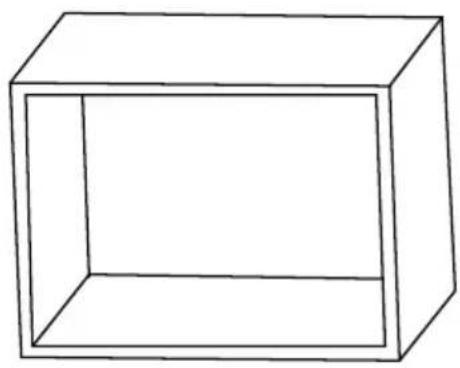

1. Läs instruktionerna på bottenskåpsmallen och sätt mallen på skåpets bottenplan.

1. Gör markeringar på skåpets bottenplan enligt märkena "a" på mallen.

SKirda/AA Braket Mittinie çizgi

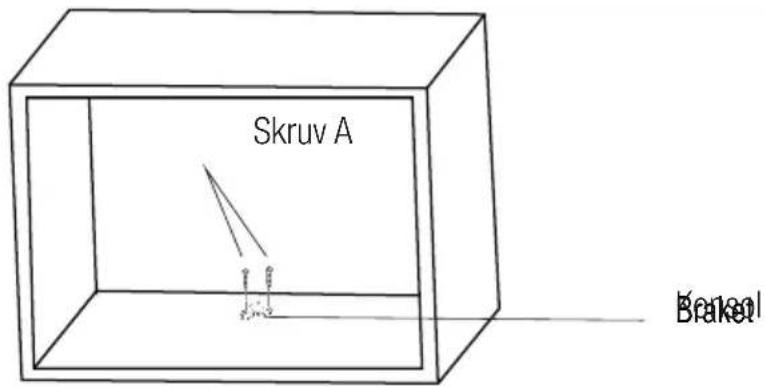

1. Ta bort den nedre skåpmallen och fixera fästet med skruv A.

3 Installation och anslutning

3.2.3 Fixera ugnen

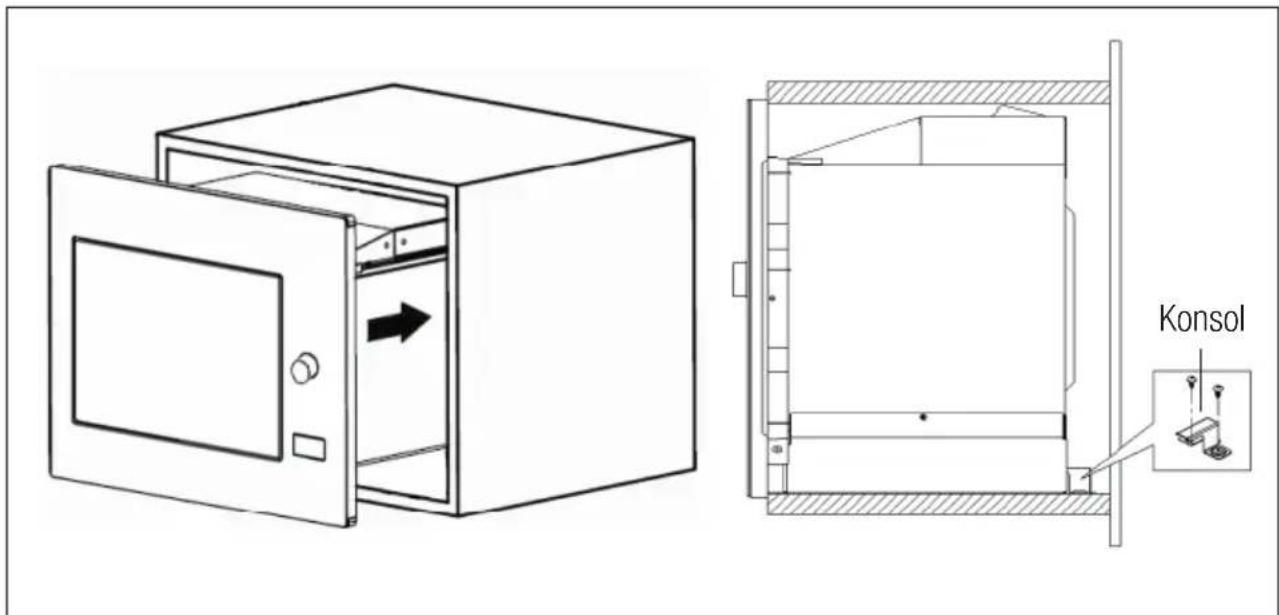

1. Installera ugnen i skåpet.

2. Se till att baksidan av ugnen är låst av fästet.

3. Snärj inte in eller böj strömkabeln.

1. Öppna luckan, fixera ugnen i skåpet med skruv B genom installationshålet. Fixera därefter trimkitplastlocket i installationshålet.

3 Installation och anslutning

3.3 Radiostörningar

Användning av mikrovågsugnen kan orsaka störningar för radio, tv och liknande apparater.

• Placera ugnen så längt bort från radio- och tvapparater som möjligt. Drift av mikrovågsugnen kan orsaka störningar för radio eller tvmottagning. 2. Anslut ugnen till ett vanligt vägguttag. Se till att spänningen och frekvensen överensstämmer med specifikationerna på märkplåten.
• Om det förekommer störningar kan de minskas eller elimineras genom att följa säkerhetsföreskrifterna nedan:
  • Rengör luckan och ugnens tätningsyta.
• Ställ in antennens riktning för radion eller tv:n igen.
• Placera om ugnen med tanke på platsen för mottagaren.
• Placera mikrovågsugnen på avständ från mottagaren.
• Koppla in mikrovågsugnen i ett annat uttag så att mikrovågsugnen och mottagaren har olika ledningar.

3.4 Tillagning i mikrovågsugn

• Förbered maten noggrant. Placera de återstående delarna utanför formen.
• Kontrollera tillagningstiden. Tillaga maten på kortast angivna tid och lägg till mer tid vid behov. Överkokt mat kan orsaka rökbildning eller brännas vid.

• Täck över maten vid tillagning. Om du täcker över maten hindrar du att den skvätter ut och det blir enklare att säkerställa att maten tillagas jämnt.

• Vänd mat, exempelvis kyckling och hamburgare, under tillagning i mikrovågsugnen för att påskynda tillagning av den här typen av mat. Stora livsmedel såsom stekar måste vändas minst en gång.

• Vänd mat, såsom köttbullar, upp och ned mitt under tillagningen och placera om dem mot varandra från mitten av rätten till utsidan.

3.5 Jordningsinstruktioner

Den här enheten måste jordas. Den här ugnen har en jordad kabel med en jordad kontakt. Apparaten måste kopplas in i ett vägguttag som installerats och jordats korrekt. Jordningssystemet tillåter läckström vid kortslutning och minskar risken för elektrisk stöt. Vi rekommenderar användning av en elektrisk krets som är anpassad för ugnen. Användning med hög spänning är farlig och kan orsaka brand eller andra olyckor, vilket kan orsaka skada på ugnen.

WARNING: Felaktig användning av den jordade kontakten kan orsaka elektrisk stöt.

Om du har några frågor kring jordningen och elinstruktionerna, ska du kontakta en behörig elektriker eller servicepersonal.

Tillverkare och/eller återförsäljare tar inget ansvar för personskador eller skada på ugnen som kan uppstå om reglerna för elanslutning inte följs.

3 Installation och anslutning

3.6 Redskapstest

Kör aldrig mikrovågsugnen tom. Det enda undan- taget är redskapsprovet som beskrivs i följande avsnitt. Vissa icke-metallredskap är inte lämpliga att använda i mikrovågsugn. Om du är osäker på om ditt redskap är lämpligt för mikrovågsugn kan du utföra följande test.

Placera det tomma redskap som skall testas i mikrovågsugnen tillsammans med ett mikrovågsugnskompatibelt glas fyllt med 250 ml vatten.

1. Kör mikrovågsugnen vid maxeffekt under 1 minut.
2. Kontrollera noggrant temperaturen hos redskapet som testas. Om det värms upp, är det inte lämpligt för användning i mikrovågsuqn.
3. Överskrid aldrig driftstiden på 1 minut. Om du märker överslag under 1 minuts drift, stoppa mikrovågsugnen. Redskap som orsakar ljusbågsbildning är inte lämpliga för användning i mikrovågsugn.

Den nedanstående listan tjänar som en allmän vägledning, med vars hjälp du kan välja rätt redskap.

Tillagningsredskap Mikrovågor Grill Kombination
Värmeresistent glaslucka Ja Ja Ja
Ej värmeresistent glaslucka Nej Nej Nej
Värmeresistent keramik Ja Ja Ja
Plastform anpassad för mikrovågsugn Ja Nej Nej
Pappersformar Ja Nej Nej
Metallform	Nej Ja Nej
Metallgaller	Nej Ja Nej
Aluminiumfolie och folieomslag	Nej Ja Nej
Skummaterial	Nej Nej Nej

4 Användning

4.1 Kontrollpanel

MW Mikrovåg Grill/Kombination Tidsstyrd upptining Viktstyrd upptining Kökstimer/Klocka Start/+30 sek./Bekräfta Stopp/Avbryt Door Open Key

4.2 Användarinstruktioner

4.2.1 Ställa in tiden

När mikrovågsugnen körs visas "0:00" på LEDskärmen och summern ringer en gång.

1. Tryck "Kökstimer/klocka" två gånger och positionerna för timmar börjar blinka.
2. Vrid för att justera timmar, ingångsvärdet ska vara mellan 0 och 23.
3. Tryck "Kökstimer/klocka" och positionerna för minuter börjar blinka.
4. Vrid för att justera minuter, ingångsvärdet ska vara mellan 0 och 59.
5. Tryck "Kökstimer/klocka" för att avsluta tidsinställning. ";"-symbolen blinkar, och tiden lyser upp.

Om du trycker "Stopp/avbryt" under tidsinställningen går ugnen automatiskt tillbaka till föregående läge.

4.2.2 Matlagning med mikrovågsugn

1. Tryck "Mikrovåg" en gång och "P10" visas på LED-skärmen.
2. Tryck "Mikrovåg" igen eller vrid för att välja önskad effekt. Varje gång du trycker på knappen visas "P10", "P8", "P5", "P3" samt "P1".
3. Tryck "Start/+30 sek/bekräfta" för att bekräfta och vrid för att ställa in tillagningstiden mellan 0:05 och 95:00.
4. Tryck "Start/+30 sek/bekräfta" igen för att starta tillagningen.

4

Användning

Exempel: Om du vill använda 80 % mikrovågseffekt för tillagning under 20 minuter, kan du använda ugnen med följande steg.

1. Tryck "Mikrovåg" en gång och "P10" visas på skärmen.
2. Tryck "Mikrovåg" igen eller vrid för att ställa in 80 % mikrovågseffekt.
3. Tryck "Start/+30 sek/bekräfta" för att bekräfta och "P 80" visas på skärmen.
4. Vrid för att justera tillagningstiden tills ugnen visar "20:00".
5. Tryck "Start/+30 sek/bekräfta" för att starta tillagningen.

Följ de nedanstående stegen för att justera tiden i kodningsknappen:

Inställning av tiden	Ökning
0-1 minuter 5 sekunder
1-5 minuter 10 sekunder
5-10 minuter 30 sekunder
10-30 minuter 1 minut
30-95 minuter 5 minuter

4.2.3 Mikrovågsugnens knappsatsinstruktioner

Order Skärm Mikrovågseffekt
1 P10 100	%
2 P8 80 %
3 P5	50 %
4	P3	30 %
5 P1	10 %

4.3 Tillagning med grill eller kombinationsläge

1. Tryck "Grill/kombination" en gång och "G" visas på LED-skärmen. Tryck "Grill/kombination" flera gånger eller vrid för att välja önskad effekt. Varje gång du trycker på knappen visas "G", C-1" samt "C-2".
2. Tryck "Start/+30 sek/bekräfta" för att bekräfta och vrid för att ställa in tillagningstiden mellan 0:05 och 95:00.
3. Tryck "Start/+30 sek/bekräfta" igen för att starta tillagningen.

Exempel: Om du vill använda 55 % mikrovågseffekt och 45 % grilleffekt (C-1) för tillagning under 10 minuter, kan du använda ugnen genom att följa de nedanstående stegen.

1. Tryck "Grill/kombination" en gång och "G" visas på skärmen.
2. Tryck "Grill/kombination" igen eller vrid för att välja läget Kombination 1.
3. Tryck "Start/+30 sek/bekräfta" för att bekräfta och "C-1" visas på skärmen.
4. Vrid för att justera tillagningstiden tills ugnen visar "10:00".
5. Tryck "Start/+30 sek/bekräfta" för att starta tillagningen.

4.3.1 "Grill/kombination" Instruktioner för knappsats

Order Skärm Mikrovågseffekt Grill			Effekt
1 G 0 %	100 %
2 C-1 55 %	45 %
3 C-2 36 %	64 %

Efter halva grilltiden låter ugnen två gånger, vilket är normalt. För att få en bättre grilleffekt bör du vända på maten, stänga luckan, och sedan trycka på "Start/+30 sek/bekräfta" för att fortsätta tillagningen. Om ingen åtgärd vidtas, fortsätter ugnen tillagningen.

4.4 Snabbstart

1. I standby-läge, tryck "Start/+30 sek/ bekräfta" för att starta tillagning med 100 % mikrovågseffekt. Varje gång du trycker på knappen ökas tillagningstiden upp till 95 minuter i steg om 30 sekunder.
2. Vid matlagning med mikrovågsugn, grillfunktion eller kombinationsmatlagning eller upptining med tidslägen, ökar tillagningstiden med 30 sekunder varje gång du trycker på "Start/+30 sek/bekräfta".
3. I standby-läge, vrid moturs för att ställa in tillagningstiden och starta tillagningen med 100 % mikrovågseffekt och tryck "Start/+30 sek/bekräfta" för att starta tillagningen.

I Automenyn och upptiningslägen förlängs inte tillagningstiden om man trycker på "Start/+30 sek/ bekräfta".

4.5 Viktstyrd upptining

1. Tryck "Viktstyrd upptining" en gång.
2. Vrid för att "Viktstyrd upptining" matens vikt mellan 100 och 2 000 g.
3. Tryck "Start/+30sek/bekräfta" för att starta upptiningen.

4.6 Tidsstyrd upptining

1. Tryck "Tidsstyrd upptining" en gång.

2. Vrid för att "Tidsstyrd upptining" upptiningstiden. Maximal tid är 95 minuter.

3. Tryck "Start/+30sek/bekräfta" för att starta upptiningen. Upptiningseffekten är P30 och kan inte ändras.

4.7 Kökstimer (klocka)

Ugnen är utrustad med ett klocka räkneverk som inte är kopplat till ugnens funktioner och kan användas separat i köket (det kan ställas in på max. 95 minuter.)

1. Tryck "Kökstimer/klocka" en gång och 00:00 visas på LED-skärmen.
2. Vrid för att ange den korrekta tiden.
3. Tryck "Start/+30sek/bekräfta" för att bekräfta inställningen.
4. När nedräkningen från den angivna tiden när 00:00, ringer summern 5 gånger. Om tiden är inställd (24-timmarssystem), visas aktuell tid på LED-skärmen.

Tryck "Stopp/avbryt" för att när som helst avbryta timern.

En kökstimer fungerar annorlunda än ett 24-timmarssystem. Kökstimern är endast en timer.

4 Användning

4.8 Automeny

1. Vrid medurs för att välja önskad meny. Menyer mellan "A-1" och "A-8", nämligen pizza, kött, grönsaker, pasta, potatis, fisk, dryck och popcorn visas.
2. Tryck "Start/+30 Sek./Bekräfta" för att bekräfta.
3. Vrid för att välja standardvikt enligt menydiagrammet.
4. Tryck "Start/+30 sek/bekräfta" för att starta tillagningen.

Exempel: Om du vill använda "Automeny" för att tillaga 350 g fisk:

1. Vrid medurs tills "A-6" visas på skärmen.
2. Tryck "Start/+30 Sek./Bekräfta" för att bekräfta.
3. Vrid för att välja fiskens vikt tills "350" visas på skärmen.
4. Tryck "Start/+30 sek/bekräfta" för att starta tillagningen.

4 Användning

4.8.1 Autotillagningsmeny

Meny Vikt Skärm
A-1 Pizza	200 g 200
	400 g 400
A-2 Kött	250 g 250
	350 g 350
	450 g 450
A-3 Grönsaker	200 g 200
	300 g 300
	400 g 400
A-4 Pasta	50 g (med 450 ml kallt vatten) 50
	100 g (med 800 ml kallt vatten) 100
A-5 Potatis	200 g 200
	400 g 400
	600 g 600
A-6 Fisk	250 g 250
	350 g 350
	450 g 450
A-7 Dryck	1 glas (120 ml) 1
	2 glas (240 ml) 2
	3 glas (360 ml) 3
A-8 Popcorn	50 g 50
	100 g 100

4 Användning

4.9 Tillagning i flera steg

Högst två tillagningssteg kan ställas in. I flerstegsmatlagning, om ett steg är upptining, måste upptining vara det första steget.

Om du vill tina mat i 5 minuter och sedan laga mat med 80 % mikrovågseffekt i 7 minuter, utför följande steg:

1. Tryck "Tidsstyrt upptining" en gång.
2. Vrid för att "Tidsstyrd upptining" upptiningstiden tills "5:00" visas på skärmen.
3. Tryck "Mikrovåg" en gång och "P100" visas på skärmen.
4. Tryck "Mikrovåg" igen eller vrid för att ställa in 80 % mikrovågseffekt.
5. Tryck (Start/+30 sek/bekräfta) för att bekräfta och "P80" visas på skärmen.
6. Vrid för att justera tillagningstiden tills ugnen visar "7:00".
7. Tryck "Start/+30 sek/bekräfta" för att starta tillagningen. Summern ljuder en gång för det första steget och nedräkningen startar för upptiningstiden. Summern ljuder igen när andra tillagningssteget inleds. Summern ljuder 5 gånger vid slutet av tillagningen.

4.10 Frågefunktion

1. I mikrovågs-, grill- och kombinationslägen, tryck "Mikrovåg" eller "Grill/kombination" och den aktuella effekten visas under 3 sekunder. Efter 3 sekunder återgår ugnen till det föregående läget.

2. Under matlagning, tryck "Kökstimer/klocka" och den aktuella tiden visas under 3 sekunder.

4.11 Barnlås

1. Låsning: I standbyläge, tryck på "Stopp/avbryt" i 3 sekunder och det hörs en summersignal som indikerar att barnlåset är aktiverat. Om tiden redan är inställd, visas aktuell tid också, annars visas 🔒 på LED-skärmen.
2. Upplåsning: För att avaktivera barnlås, tryck på "Stopp/avbryt" i 3 sekunder så att ett långt "pip" hörs som indikerar att barnlåset är avaktiverat.

4.12 Öppna ugnsluckan

Tryck (Öppna lucka) och luckan öppnas.

5 Underhåll och rengöring

5.1 Rengöring

WARNING: Använd ald- rig bensin, lösningsmedel, slipande rengöringsmedel, metallföremål eller hårda bor- tar för att rengöra apparaten.

WARNING: Sänk aldrig ned apparaten eller dess strömkabel i vatten eller någon annan vätska.

1. Stäng av apparaten och koppla bort den från vägguttaget.
2. Vänta tills apparaten är helt nedkyld.
3. Håll ugnens insida ren. Torka med en torr trasa om mat spillts ut eller vätskor som skvätt ut har fastnat på ugnsväggarna. Ett milt rengöringsmedel kan användas om ugnen blir mycket smutsig. Undvik att använda spraymedel och andra starka rengöringsmedel, eftersom de kan orsaka fläckar, märken och ogenomskinlighet på luckans yta.
4. De utvändiga ytorna på ugnen ska rengöras med en fuktig trasa. Låt inte vatten välla ut i ventilationsöppningar för att förhindra skada på ugnens funktionsdelar.
5. Torka ofta av båda sidorna på luckan och glaset, lucktätningarna och delar nära tätningarna med en fuktig trasa för att avlägsna översvämmade rester eller spillfläckar. Använd inte några rengöringsmedel med slipeffekt.
6. Låt inte kontrollpanelen bli våt. Rengör med en mjuk, fuktig trasa. Lämna ugnsluckan öppen för att förhindra oavsiktlig användning vid rengöring av kontrollpanelen.
7. Om ånga samlas i eller runt ugnsluckan ska du torka bort den med en mjuk trasa. Detta kan inträffa när mikrovågsugnen används under förhållanden med hög luftfuktighet. Detta är normalt.

8. I vissa fall kan du behöva ta bort glasplattan för rengöring. Tvätta den i varmt vatten med mild tvållösning eller i diskmaskin.

9. Rullringen och ugnsluckan ska rengöras regelbundet för att undvika buller. Det räcker att torka av nedre ytan på ugnen med ett milt rengöringsmedel. Rullringen kan tvättas i varmt vatten med mild tvållösning eller i diskmaskin. När du tar bort rullringen från ugnens invändiga botten för rengöring, ska du se till att installera den i rätt position när den läggs tillbaka.

10. För att ta bort dålig lukt ur ugnen ska du ställa in ett glas vatten med saften och skalet av en citron i en djup skål som är lämplig för mikrovågsanvändning och köra ugnen i 5 minuter i mikrovågsläge. Torka noggrant med en mjuk och torr trasa.

11. Kontakta auktoriserad service när ugnslampan ska bytas.
12. Ugnen ska rengöras regelbundet och matrester måste avlägsnas. Om ugnen inte hålls ren kan det orsaka problem med ytorna som kan påverka apparatens livscykel negativt och orsaka eventuella risker.
13. Kasta inte apparaten bland hushållsavfall; gamla ugnar ska kastas på speciella avfallscenter som tillhandahålls av kommunerna.
14. När mikrovågsugnen används i grillfunktionen, kan en liten mängd rök och lukt uppstå som försvinner efter en viss tids användning.

5.2 Förvaring

• Om apparaten inte används under en längre tid ska den förvaras korrekt och skyddat.
• Se till att apparaten är bortkopplad, nedkyld och helt torr.
• Förvara apparaten på en sval och torr plats.
• Förvara enheten utom räckhåll för barn

5 Underhåll och rengöring

5.3 Hantering och transport

• Bär apparaten i originalförpackningen vid hantering eller transport. Apparatens förpackning skyddar mot fysiska skador.
• Placera inga tunga laster på apparaten eller förpackningen. Apparaten kan skadas.
• Om man råkar tappa apparaten blir den icke-operativ och man orsakar permanenta skador.

6 Felsökning

Normalt
Mikrovågor stör tv-mottagningen Radio- och tv-mottagningen kan störas närmikrovågsugnen är i drift. Det liknar den störning somorsakas av små elektriska apparater, såsom mixrar,dammsugare eller elfläktar. Detta är normalt.
Ugnslampan är dimmad. Vid tillagning vid låg effekt i mikrovågsugnen kanugnsljuset dimmas. Detta är normalt.
Ånga ansamlas på luckan, varm luft kommer ut urventiler.	Under tillagningen kan ånga uppstå från maten. Detmesta av ångan kommer ut från ventilerna. Men en delånga kan ansamlas på en sval plats som ugnsluckan.Detta är normalt.
Ugnen kördes av misstag utan någon mat i den.	Det är inte tillåtet att köra apparaten utan någon mat iden. Det är mycket farligt.

Problem Möjlig orsak Lösning
Ugnen kan inte startas. 1) Strömsladden är inte ordentligt inkopplad.		Koppla ur. Anslut sedan igen efter 10 sekunder.
		2) Säkringen har gått eller överspänningskyddet är aktiverat.
		3) Problem med uttaget.
Ugnen värms inte upp.		4) Luckan är stängd på ett korrekt sätt.
Glasplattan låter när mikrovågsugnen används		5) Den roterande tallriken och ugnsbottnen är smutsiga.

Trykk på «Stopp/avbryt» for å avbryte tidsuret när som helst.

Tidsuret fungerer på en annen måte enn 24-timers systemet. Det er kun et tidsur.

4.8 Automeny

Uppge: Maskintyp, serienummer, inköpsdatum, problembeskrivning, namn och adress, ditt telefonnummer

Kontakta oss: www.cylinda.se

UK
