BRUKSANVISNING LKR5000S0W ELECTROLUX

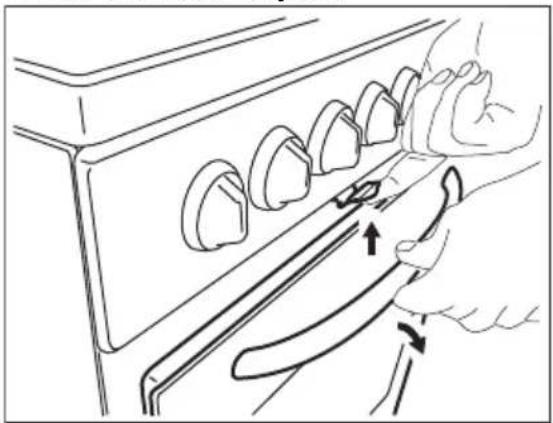

Tryk ikke på lågelåsen, när du lukker ovnens läge!

1. Tøm kondensopsamleren efter tilberedning.

6. KOGESEKTION - DAGLIG BRUG

ADVARSEL!

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 26
2. SÄKERHETSINSTRUKTIONER.... 29
3. INSTALLATION....31
4. PRODUKTBESKRIVNING 34
5. FÖRE FÖRSTA ANVÄNDNING....35
6. HÄLL – DAGLIG ANVÄNDNING....36
7. HÄLL - RÅD OCH TIPS....37
8. HÄLL – UNDERHÅLL OCH RENGÖRING....38
9. UGN – DAGLIG ANVÄNDNING 38
10. UGN - ANVÄNDNING AV TILLBEHÖR 39
11. UGN - RÅD OCH TIPS....40
12. UGN - UNDERHÅLL OCH RENGÖRING 44
13. FELSÖKNING....46
14. ENERGIEFFEKTIVITET....47
15. MILJÖSKYDD 49

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker

som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Produkten är avsedd att användas på en höjd på upp till 2000 meter över havet.
• Produkten är inte avsedd att användas på fartyg, båtar eller dylikt.
• För att undvika överhettning får produkten inte installeras bakom en dekorativ lucka.
• Installera inte produkten på en plattform.
• Produkten är inte avsedd för användning med en extern timer eller ett separat fjärrkontrollsystem.
• WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.

• FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.

• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra glasluckan eller hållens gångjärnsförsedda lock eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.
• WARNING! Om ytan är sprucken ska du stänga av produkten för att undvika risk för elektriska stötar. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.
• Koppla från strömtillförseln före underhåll.
• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• Var försiktig när du rör vid förvaringslådan. Ugnen blir het.

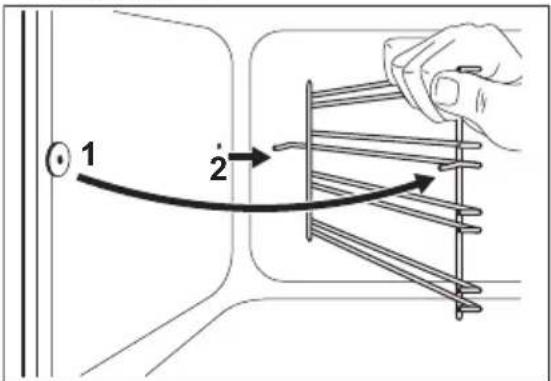

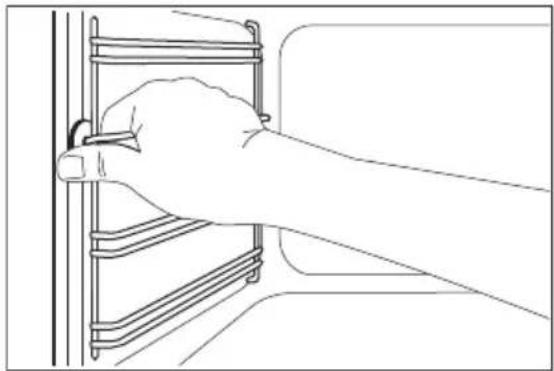

• För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som

medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Köksskåpet och inbyggnaden måste ha passande mått.
• Minsta avständ till andra produkter ska beaktas.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Delar av produkten är strömförande. Stäng produkten med skåpluckan för att undvika att vidröra farliga delar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Se till att montera ett stöd för att förhindra att produkten tippar. Se kapitlet Montering.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en kvalificerad elektriker.
• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.

2.3 Användning

WARNING!

Risk för personskador och brännskador. Risk för elstötar.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.

• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.

• Använd inte produkten med våta händer eller när den har kontakt med vatten.

• Använd inte produkten som arbets- eller avlastningsyta.
• Använd inte aluminiumfolie eller andra material mellan kokytan och kokkärlet, såvida inte annat anges av tillverkaren av denna produkt.
• Använd endast tillbehör som rekommenderas av tillverkaren för denna maskin.
• Använd alltid glas och burkar som är godkända för konservering.

WARNING!

Risk för brand och explosion.

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.

WARNING!

Risk för skador på produkten.

• För att förhindra skador eller missfärgning på emaljen:
  – placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
  – lägg inte aluminiumfolie direkt på ugnsbotten.
  – häll inte vatten direkt i den heta produkten.
  – Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
  – var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.

• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Låt inte heta kokkärl stå på kontrollpanelen.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor. Lyft alltid sådana föremål när de flyttas på kokhällen.

2.4 Underhåll och rengöring

WARNING!

Risk för personskador, brand eller skador på produkten.

• Stäng av produkten före underhåll. Koppla bort produkten från eluttaget.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Kvarblivet fett eller mat i produkten kan orsaka brand.
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte slipande produkter, repande rengöringstussar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med något slag av rengöringsmedel.

2.5 Invändig belysning

WARNING!

Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Denna produkt innehåller en Ijuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.6 Service

- Kontakta ett auktoriserat servicecenter för reparation av produkten.

- Använd endast originalreservdelar.

2.7 Avyttring

WARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla ur produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Produktens placering

Installera inte spisen nära diskhon eller i närheten av ett skåp med diskho. Fukt/vattendroppar kan komma in mellan sidopanelen och skåpet och kan med tiden skada färgen på sidopanelen.

Du kan placera din fristående produkt med skåp på ena eller båda sidorna eller i ett hörn. Se tabellen för minsta avständ för placering.

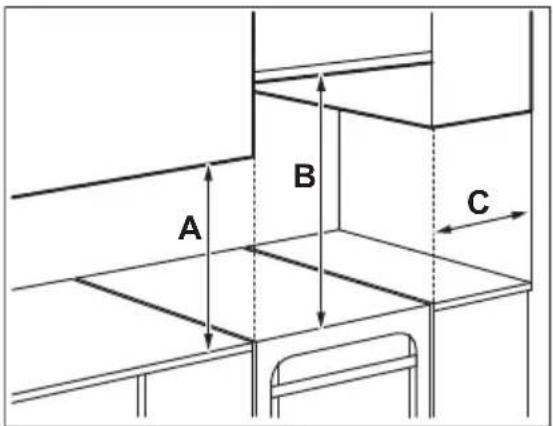

Minsta avständ

Dimension mm

A 400

B 650

C 150

3.2 Tekniska data

Märkspänning 400 V

Frekvens 50 - 60 Hz

Produktklass 1

Dimension mm

Höjd 858 - 923

Bredd 500

Djup 600

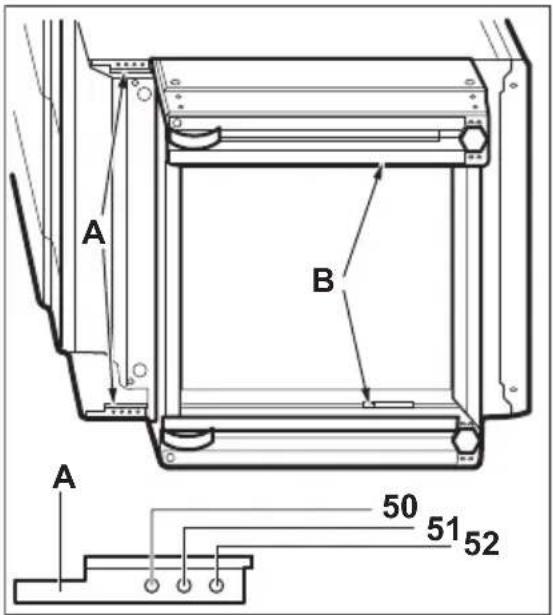

3.3 Ändra spisens höjd och djup

Spisen levereras på 897 mm höjd och 500 mm djup.

1. Lägg spisen på ena sidan.
2. För sockeldjup, skruva loss skruven A och lossa skruvarna B på fästet.

1. Ställ in önskat djup.
2. Skruva i skruvarna A och B.

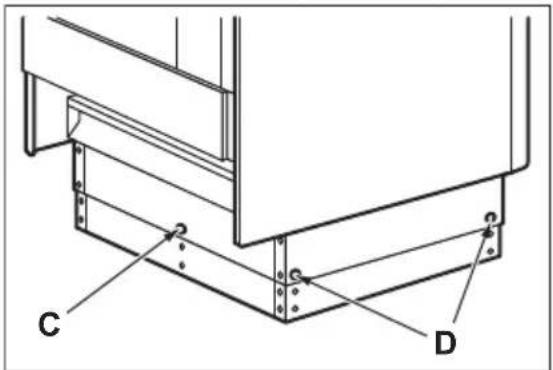

3. För höjd, skruva loss skruven C (1 skruv) i mitten baktill på sockeln och sidoskruvarna D (4 skruvar).

1. Tryck in sockeln till önskad höjdinställning: 923, 898 eller 858 mm.
2. Skruva i skruvarna C och D.

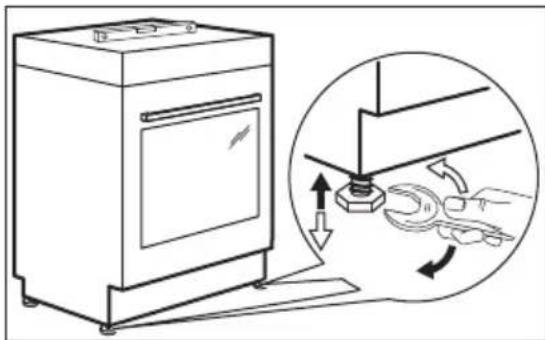

3.4 Höjdjustering av produkten

Använd de små fötterna på produktens undersida för att ställa in samma nivå på spisens ovansida som övriga ytor.

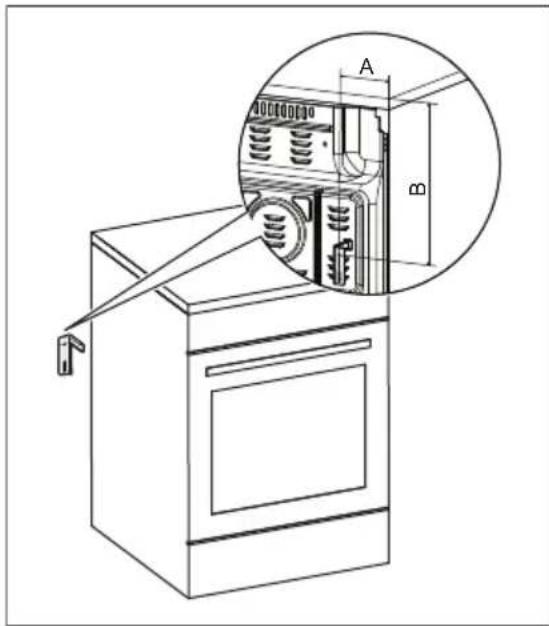

3.5 Tippskydd

Ställ in rätt höjd och utrymme för produkten innan du sätter dit tippskyddet.

FÖRSIKTIGHETSÅTGÄRDER!

Var noga med att montera tippskyddet i rätt höjd.

Se till att ytan bakom produkten är jämn.

Du måste installera tippskyddet. Om du inte installerar den kan produkten tippa.

Din produkt har symbolen som visas på bilden (i förekommande fall) för att påminna dig om att montera tippskyddet.

1. Installera tippskyddet B - 343 mm nedanför produktens ovansida och A - 67 mm från produktens sida till det runda hålet på konsolen. Skruva fast i stabilt material eller använd lämplig förstärkning (vägg).

1. Du hittar hålet till vänster på produktens baksida. Lyft produktens framsida och placera den i mitten av utrymmet mellan skåpen. Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavständet till mitten av produkten.

Om du ändrar spisens mått måste du justera tippskyddet korrekt.

FÖRSIKTIGHETSÄTGÄRDER!

Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet till mitten av produkten.

3.6 Elektrisk installation

WARNING!

Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlen för Säkerhet inte följs.

Denna produkt levereras med en huvudkontakt och en huvudkabel

WARNING!

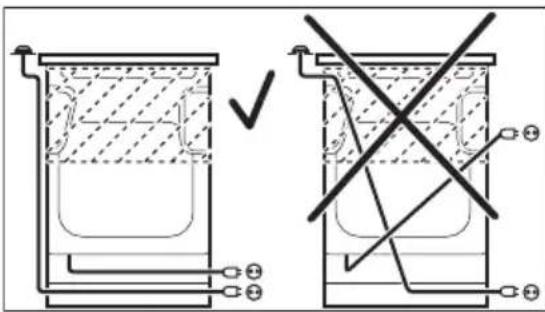

Nätkabeln får inte vidröra den del av produkten som är skuggad på bilden.

1 Kokzon 1200 W
2 Ångutlopp - antal och placering beror på modell
3 Kokzon 1800 W
4 Kokzon 1200 W

1 Vred för hällen
2 Temperaturindikator/symbol
3 Temperaturratt
4 Funktionsvred för ugn
5 Värmeelement
6 Lampa
7 Ugnsstegar, borttagbara
8 Hyllplaceringar

5 Restvärmeindikator
6 Kokzon 700 / 1700 W

4.3 Tillbehör

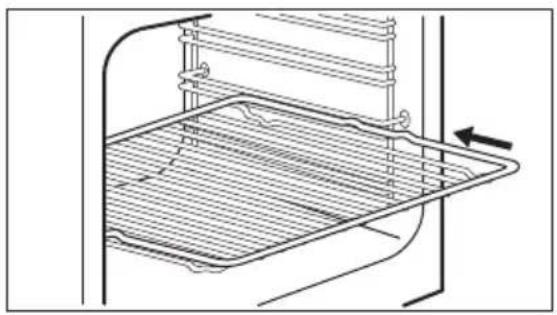

• Galler
För kokkärl, kakformar, stekar.

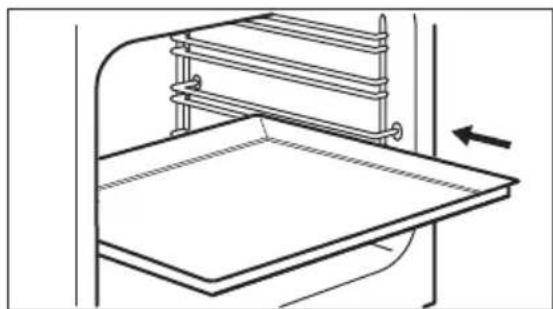

• Bakplåt
För kakor och småkakor.
- Grill- / stekpanna
För bakning, stekning eller som uppsamlingsfat.
• Teleskopskenor (tillval)
För galler och plåtar. De kan beställas separat.

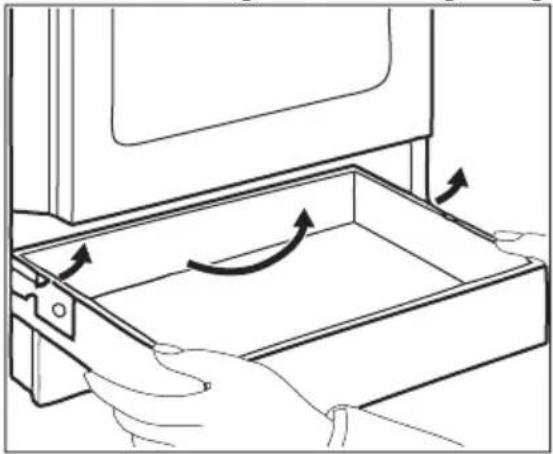

- Förvaringslåda
Förvaringslådan finns under ugnsutrymmet.

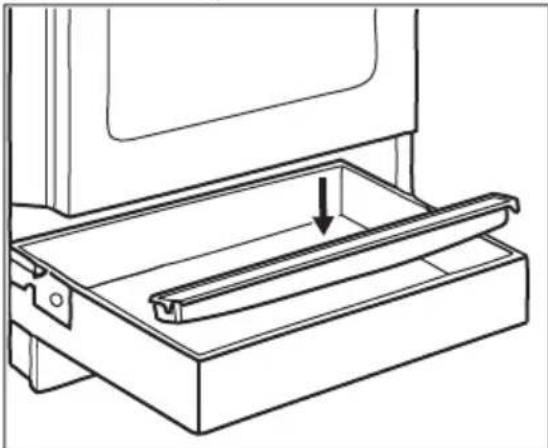

• Kondensbehållare
För att samla upp kondens som bildats när ugnen varit igång.

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Initial förvärmning och rengöring

Förvärm den tomma ugnen före första användning och kontakt med livsmedel. Ugnen kan avge obehaglig lukt och rök. Ventilera rummet under förvärmning.

1. Ta ut alla tillbehör och borttagbara ugnsstegar ur ugnen.
2. Ställ in funktionen Ställ in högsta temperatur. Låt ugnen stå på i 1 t.
3. Ställ in funktionen . Ställ in högsta temperatur. Den maximala temperaturen för denna funktion är 210 °C. Låt ugnen vara igång i 15 min.
4. Stäng av ugnen och vänta tills den har svalnat.
5. Rengör ugnen och dess tillbehör med en mikrofiberduk, varmt vatten och ett milt rengöringsmedel.
6. Sätt tillbaka tillbehör och borttagbara ugnsstegar på sin ursprungliga plats.

5.2 Mekaniskt lucklås

Luckan kan inte öppnas av barn.

Öppna ugnsluckan:

1. Håll lucklåset intryckt.

Dra inte i lucklåset när du stänger ugnsluckan!

Avstängning av produkten inaktiverar inte det mekaniska lucklåset.

5.3 Montering av kondensbehållare

1. Placera kondensbehållaren på framsidan av förvaringslådan.

1. Töm kondensbehållaren efter tillagning.

6. HÄLL – DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Beskrivning av kokzonerna

Kokzonerna är försedda med termostat och fungerar intermittent (går av och på igen) beroende på den valda värmenivån.

6.2 Värmeinställning

Symboler Funktion

0	Av-läge
	Dubbelzon
	Varmhällning
1 - 9 Värmeinställningar

Använd restvärme för att minska energiförbrukningen. Stäng av kokzonen 5–10 minuter innan tillagningen är klar.

Vrid ratten för respektive kokzon till önskad värmeinställning.

Vrid ratten till avstängt läge för att slutföra tillagningen.

6.3 Använda den enkla kokzonen

Om du vill använda en enkel kokzon vrider du vredet till ett av följande lägen: 1–9.

För värmelägena 1-3 är zonen röd i 2-3 sekunder och därefter stängs den av.

Zonen arbetar på sin maximala effektnivå när du ställer in värmenivån på 8 eller 9.

6.4 Aktivera och inaktivera ytterringarna (dubbel eller oval)

Du kan justera den yta som du tillagar på efter storleken på kokkärlet.

1. Om du väljer en värmenivå på mellan 1-9 fungerar bara den centrala delen av kokzonen.
2. För att aktivera den yttre ringen, vrid på vredet medurs till inställningen över 9 till
3. Vrid sedan vredet moturs till önskat värmeläge (1-9). Både den centrala delen och den yttre ringen fungerar tillsammans.

Avaktivera den yttre ringen genom att vrida vredet till "av"-läget. Både den centrala delen och den yttre eller ovala ringen stängs av. Indikatorn slocknar. Om man vill starta om den centrala delen av kokzonen, välj en värmenivå på mellan 1-9.

6.5 Restvärmeindikator

WARNING!

Så länge indikatorn är synlig finns det risk för brännskador från restvärme.

Indikatorn tänds när en kokzon är varm, men den fungerar inte om nätströmmen är urkopplad.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

7. HÄLL - RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

7.1 Kokkärl

Resultatet beror på kokkärlets material

Kokkärlets botten måste vara så tjock och plan som möjligt.

Se till att kastrullens botten är ren och torr innan du sätter den på hällen.

Använd inte kokkärl på keramikhällen med en botten med utstående kanter eller upphöjningar, t.ex. gjutjärnspannor.

Dessa kan skrapa eller repa ytan permanent.

Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka färgskiftning på glaskeramiken.

För att spara energi och se till att hällen fungerar korrekt måste kokkärlets botten ha en lämplig minimidiameter (minst samma som zonens diameter).

7.2 Förenklad matlagningsguide

Uppgifterna i tabellen är endast riktvärden.

Värmeinställning	Använd för att: Tid (min) Tips
§ - 1	Se till att hålla tillagad mat varm. vid behov Placera ett lock på kokkärlet.
1 - 2 Hollandaisesås, smält: smör, choklad, gelatin.		5 - 25 Rör om då och då.
2 Tillgaga: fluffiga omeletter, bakade ägg.		10 - 40 Tillaga med locket på.
2 - 3 Sjud ris och mjölkrätter, värm färdigla-gade rätter.		25 - 50 Tillsätt minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3 - 4 Stuva grönsaker, fisk, kött. 20 - 45 Tillsätt några msk vatten. Kontrollera vattenmängden under processens gång.
4 - 5 Ångkoka potatis och andra grönsaker. 20 - 60 Täck botten av kastrullen med 1-2 cm vatten. Kontrollera vattennivån under processens gång. Ha locket kvar på kastrullen.
Värmeinställning	Använd för att: Tid (min) Tips
4 - 5 Tillaga större mängder mat, grytor ochsoppor.		60 - 150 Upp till 3 l vätska plus ingredienser.
6 - 7 Lätt stekning: schnitzel, cordon bleu-kalvkött, kotletter, risbiffar, korv, lever,roux, ägg, pannkakor, munkar.		vid behov Vänd när det behövs.
7 - 8 Intensiv stekning, rårakor, ryggbiffar,biffar.		5 - 15 Vänd när det behövs.
9 Koka vatten, tillaga pasta, bryna kött (gulash, grytstek), fritera pommes frites.

8. HÄLL – UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

8.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Använd ett särskilt rengöringsmedel för hållens yta.
• Använd alltid en skrapa som är avsedd för hållar med glasyta. Använd skrapan endast som ett extra verktyg för glasrengöring efter standardrengöringsproceduren.

WARNING!

Använd inte knivar eller andra vassa metallföremål vid rengöring av glasytan.

8.2 Rengöring av hällen

• Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller socker, annars kan dessa orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.
• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk trasa.
• Ta bort missfärgning på blank metall: använd en blandning av bakpulver och citronjuice eller vinäger.

9. UGN – DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

9.1 Sätta på och stänga av ugnen

1. Välj en ugnsfunktion genom att vrida på funktionsvredet på ugnen.
2. Vrid temperaturvredet för att välja temperatur.

Lampan tänds när ugnen är igång.

För funktionerna utan uppvärmning behöver du inte ställa in temperaturen.

1. Ställ vreden för ugnsfunktioner och temperaturen i Off-läget (Av) för att stänga av ugnen.

9.2 Säkerhetstermostat

Om ugnen inte fungerar som den ska eller om det finns felaktiga komponenter, kan en farlig överhettning uppstå. För att förhindra detta har ugnen en säkerhetstermostat som stänger av strömtillförseln. Ugnen sätts på igen automatiskt när temperaturen sjunker.

9.3 Ugnsfunktioner

Av-läge

Ugnen är avstängd.

Ugnsbelysning

För att tända lampan utan att använda en tillagningsfunktion.

Över-/undervärme

Bakning och stekning på en ugnsnivå.

Över-/undervärme med fukt

Denna funktion användes för att följa energieffektivitetsklass och ekodesignförordningar (enligt EU 65/2014 och EU 66/2014). Tester enligt: IEC/EN 60350-1.

Ugnsluckan ska hållas stängd under tillagningen så att funktionen inte avbryts och att ugnen fungerar med högsta möjliga energieffektivitet. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Värmeeffekten kan minska. För allmänna energibesparingsanvisningar, se kapitlet "Energieffektivitet", Energibesparing.

Denna funktion är för att spara energi under tillagningen. För tillagningsinstruktioner, se kapitlet "Råd och Tips", Över-/undervärme med fukt.

Undervärme

För bakning av kakor med knaprig botten och för konservering av livsmedel.

Snabbgrillning

För grillning av tunna livsmedel i stora mängder och för rostning av bröd.

Snabbuppvärmning

För att ugnssteka större stycken kött eller fågel på en ugnsnivå. Bryna och göra gratänger. Maximal temperatur för den här funktionen är 210 °C.

Långsam tillagning

Tillagning av möra, saftiga stekar.

10. UGN - ANVÄNDNING AV TILLBEHÖR

WARNING!

Se Säkerhetsavsnitten.

10.1 Sätta i tillbehören

Plåt:

Skjut inte in bakplåten eller den djupa pannan hela vägen till ugnens bakre vägg. Detta förhindrar att värmen cirkulerar runt Plåten. Maten kan bli bränd, särskilt i den bakre delen av plåten.

Skjut in plåten eller långpannan mellan stegparen på önskad nivå. Kontrollera att det inte vidrör ugnens bakre vägg.

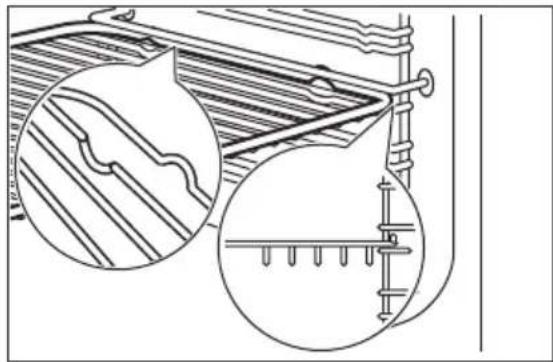

Galler:

Skjut in gallret mellan stödskenorna.

Se Säkerhetsavsnitten.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

11.1 Allmän information

Produkten har fyra hyllpositioner. Räkna hyllnivåerna nedifrån.

Fukt kan kondensera i produkten eller på ugnsluckans glas. Det är helt normalt. Stå inte för nära produkten när luckan öppnas under tillagning. För att minska kondensen kan man låta produkten vara igång i 10 minuter före tillagning.

Ta bort fukten efter varje användning.

Sätt ingenting direkt på produktens botten och lägg heller inget aluminiumfolie på några tillbehör i produkten under tillagning. Detta kan påverka bakningsresultatet och skada emaljen.

11.2 Gräddning

För första gräddningen, använd den lägre temperaturen.

Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.

Plåtarna i ugnen kan vrida sig under bakning. När plåtarna kallnar igen återtar de sin normala form.

11.3 Baka kakor

Öppna inte ugnsluckan förrän 3/4 av den inställda tillagningstiden har gått.

11.4 Tillagning av kött och fisk

Använd en djup form för mat med fett i för att förhindra stänk som inte går att ta bort.

Låt köttet stå i ca 15 minuter innan du skär i det så att köttsaften inte sipprar ut.

För att förhindra att det blir för mycket matos under tillagning kan man hålla lite vatten i den djupa formen. För att förhindra rökkondens, tillsätt lite vatten varje gång det tar slut.

11.5 Långsam tillagning

Tillaga alltid utan lock när du använder den här funktionen.

Använd den här funktionen för att tillaga, mört kött och fisk. Långsam tillagning är inte tillämpligt på sådana recept som fatty roast pork. Använd 125 °C för mindre köttbitar, t.ex. biffar.

11.6 Tillagningstider

Tillagningstiderna beror på vilken typ av mat som ska tillagas samt dess konsistens och volym.

I början rekommenderar vi att man övervakafar maten under tillagningen. Hitta de bästa inställningarna (värme, tillagningstid, etc.) för dina kokkärl, recept och volymer när du använder produkten.

11.7 Över-/undervärme

Livsmedel Temperatur (°C)	Tid (min) Ugnsnivå Tillbehör
Bakverk i formar
Julkaka 130 - 150 200 - 230 1 1 rund mindre form (diameter 23 cm)
Rumänsk sockerkaka 160 - 180 40 - 50 1 2 fyrkantiga mindre formar (längd 25 cm)
Rumänsk sockerkaka - traditionell	160 - 180 40 - 50 1 2 fyrkantiga mindre formar (längd 25 cm)
Sockerkaka 160 - 180 25 - 35 1 2 runda mindre formar (diameter 20 cm)
Viktoriakaka 160 - 180 25 - 35 1 2 runda mindre tårtbottenformar (dia-meter 20 cm)
Quiche lorraine 210 - 230 35 - 45 1 1 rund emaljerad form (diameter 27 cm)
Potatisgratäng 190 - 210 55 - 65 2	2 rektangulära Pyrex-formar, 24 cm x 15 cm x 5 cm
Baka på bakplåt eller grill-/långpanna
Mjuk kaka	160 - 180 40 - 50 2	Bakplåt eller grill-/långpanna
Kakbotten	150 - 170 20 - 30 3	bakplåt
Jästkaka med äpplen utan smuldeg	170 - 190 40 - 60 3	bakplåt
Cheesecake 170 - 190 45 - 65 2		bakplåt
Schweizisk äppelkaka	190 - 210 40 - 60 2	bakplåt
Smulpaj	170 - 190 20 - 40 3	bakplåt
Butterkaka	180 - 200 15 - 30 3	bakplåt
Maräng 110 - 130 80 - 100	3	bakplåt
Rulltårta	150 - 170 15 - 30 2	bakplåt
Fylld jästkaka	160 - 180 20 - 35 3	bakplåt
Hemlagad pizza	200 - 220 20 - 35 2	bakplåt
Bröd
Pudding1)	280 - 300 10 - 15 3	bakplåt
Brödlimpa av rågmjöl 180 - 200 40 - 60 2		bakplåt
Svenska frallor	180 - 200 10 - 20 2	bakplåt
Ugnsstekning
Hel kyckling	200 - 220 60 - 80	2 galler på nivå 2 och grill-/långpanna på nivå 1
Halv kyckling 190 - 210 35–40 för-	sta sidan;15–20 and-ra sidan	3 galler på nivå 3 och grill-/långpanna på nivå 2
Hel karré 170 - 190 90 - 110 2 bakplåt

1) Förvärm ugnen i 10 minuter.

11.8 Över-/undervärme med fukt

Livsmedel Tempera-	Tid (min) Ugnsnivå Tillbehör
	tur (°C)
Bröd och pizza
Bullar 190 20 - 30 2 Bakplåt eller grill-/långpanna
Fryst pizza 350 g 190 30 - 40 2 Galler
Kakor på en bakplåt
Rulltårta	180 20 - 30 2 Bakplåt eller grill-/långpanna
Brownie	180 25 - 35 2 Bakplåt eller grill-/långpanna
Kakor i form
Sufflé 200 30 - 40 2 sex keramiska ramekiner på galler
Sockerkaksbotten	180 20 - 30 2 brylépuddingform på galler
Sockerkaka	150 30 - 40 2 kakform på galler
Fisk
Fisk i påsar 300 g	180 20 - 30 2 Bakplåt eller grill-/långpanna
Hel fisk 200 g	180 25 - 35 2 Bakplåt eller grill-/långpanna
Fiskfilé 300 g 180 30 - 40 2 pizzaform på galler
Kött
Kött i påse 250 g	200 25 - 35 2 Bakplåt eller grill-/långpanna
Köttspett 500 g	200 25 - 35 2 Bakplåt eller grill-/långpanna
Små bakade godsaker
Småkakor	160 25 - 35 2 Bakplåt eller grill-/långpanna
Macroner	170 25 - 35 2 Bakplåt eller grill-/långpanna
Muffins	180 30 - 40 2 Bakplåt eller grill-/långpanna
Välsmakande crackers	160 25 - 35 2 Bakplåt eller grill-/långpanna
Mördegskakor	140 30 - 40 2 Bakplåt eller grill-/långpanna
Tarteletter	170 15 - 25 2 Bakplåt eller grill-/långpanna
Livsmedel Temperatur (°C)	Tid (min) Ugnsnivå Tillbehör
Vegetariskt
Blandade grönsaker i påse 400 g	190 30 - 40 2 Bakplåt eller grill-/långpanna
Omelett 200 20 - 30 2 pizzaform på galler
Grönsaker på plåt 700 g	190 30 - 40 2 Bakplåt eller grill-/långpanna

11.9 Snabbgrillning

Livsmedel Temperatur (°C)	Tid (min) Ugnsnivå Tillbehör
Fläskkotlett 220 - 240 15–25 första	sidan; 10–20 andra sidan	3 galler på nivå 3 och grill-/långpanna på nivå 2
Halv kyckling 220 - 240 30–35 första	sidan; 15–25 andra sidan	3 galler på nivå 3 och grill-/långpanna på nivå 2
Fläskkotletter 220 - 240 10–20 första	sidan; 10–20 andra sidan	3 galler på nivå 3 och grill-/långpanna på nivå 2

11.10 Information för testinstitut

Livsmedel	Funktion	Temperatur (°C)	Tillbehör	Ugnsnivå	Tid (min)
Småkakor, 16 st/plåt	Över-/undervärme	150	Bakplåt eller grill-/långpanna	3	15 - 25
Äppelpaj (2 formar diameter 20 cm cm, diagonalt placerade)	Över-/undervärme	200	2 runda mindre for-mar	1	60 - 70
Sockerkaka utan fett	Över-/undervärme	170	rund kakform på gal-ler	2	20 - 30
Mördegskakor	Över-/undervärme	140	Bakplåt eller grill-/långpanna	3	15 - 25
Rostat bröd ^1)	Snabbgrillning 250		Galler	2	2 - 5
Hamburgare av nötkött ^2)	Snabbgrillning	250	Galler	3	15 första sidan; 15 andra sidan

1) Förvärm ugnen i 5 minuter.

2) Förvärm i ugnen i 10 minuter

12. UGN - UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

12.1 Rengöring

Rengör ugnens framsida med en mjuk trasa med varmt vatten och ett milt rengöringsmedel.

Använd ett särskilt rengöringsmedel för att rengöra metallytor.

Rengör ugnen invändigt efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda. Risken är högre för grillpannan.

Rengör alla tillbehör efter varje användningstillfälle och låt dem torka.

Använd en mjuk trasa med varmt vatten och ett rengöringsmedel. Diska inte tillbehören i diskmaskin.

Ta bort envisa fläckar med speciell ugnsrengöring.

Använd inte rengöringsmedel med slipeffekt eller vassa föremål när du rengör SuperClean-tillbehören och.

12.2 Ugnar i rostfritt stål eller aluminium

Rengör ugnsluckan endast med en fuktig trasa eller svamp. Torka med en mjuk trasa.

Använd aldrig stålull, syror eller produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Rengör ugnens kontrollpanel med samma försiktighet.

12.3 Ta bort ugnstegarna

Vid rengöring av ugnen ska ugnsstegarna tas bort.

FÖRSIKTIGHETSÅTGÄRDER!

Var försiktig när du avlägsnar ugnsstegarna.

1. Dra först ut stegarnas främre del från sidoväggen.

1. Dra ut stegen baktill från ugnssidan och ta bort den.

Sätt tillbaka det du tagit bort i omvänd ordning.

12.4 Hur man avlägsnar grillen

WARNING!

Stäng av produkten innan du tar bort värmeelementet. Se till att ugnen är kall. Det finns risk för brännskador.

Ta bort ugnstegarna.

Du kan ta bort värmeelementet för att lättare rengöra ugnstaket.

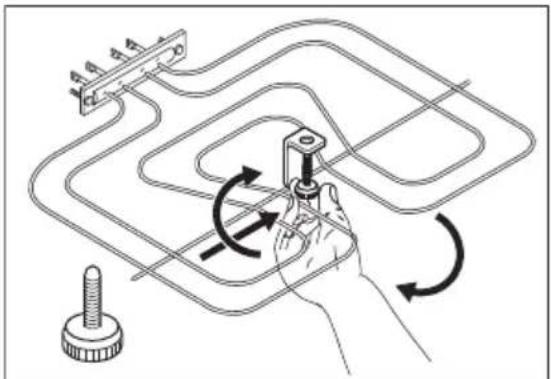

1. Ta bort skruven som håller fast värmeelementet. Använd en skruvmejsel första gången.

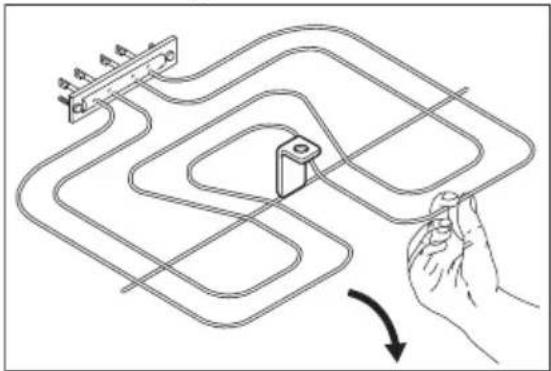

1. Dra försiktigt värmeelementet nedåt.


1. Rengör ugnstaket med en mjuk trasa och varmt vatten och ett rengöringsmedel. Låt torka.

Sätt tillbaka värmeelementet i omvänd ordning.

Sätt tillbaka ugnstegarna.

WARNING!

Kontrollera att värmeelementet är korrekt installerat och inte faller ned.

12.5 Demontering och montering av luckglasen

Du kan ta bort luckglasen på insidan och rengöra dem. Antalet luckglas skiljer sig mellan olika modeller.

WARNING!

Låt ugnsluckan stå på glänt under rengöringsprocessen. När du öppnar den helt kan den oavsiktligen stängas och eventuellt orsaka skador.

WARNING!

Använd inte ugnen utan glasrutorna.

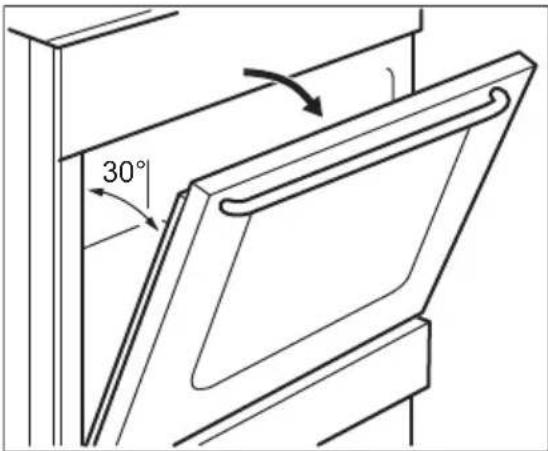

1. Öppna luckan tills den står i en vinkel på ungefär 30°. Luckan står av sig själv när den står på glänt.

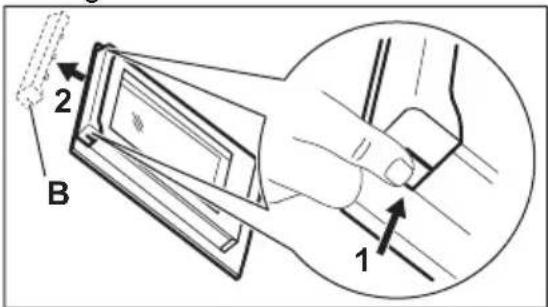

1. Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.


1. Dra lucklisten framåt för att ta bort den.

WARNING!

När du tar ut luckglasen försöker ugnsluckan stänga sig.

1. Håll i övre kanten av luckglasen och dra upp dem ett i taget.
2. Rengör glasrutorna med vatten och lite diskmedel. Torka luckglaset noga.

Sätt tillbaka luckglasen i ugnsluckan när rengöringen är klar. Utför stegen ovan i omvänd ordning. Sätt i det mindre ugnsglaset först och sedan det större.

FÖRSIKTIGHETSÅTGÄRDER!

Se till att du sätter dit det inre ugnsglaset ordentligt på sin plats.

12.6 Ta bort förvaringslådan

WARNING!

Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, papper eller rengöringssprayer) i förvaringslådan. Förvaringslådan kan bli het när du använder ugnen. Risk för brand.

Förvaringslådan under ugnen kan tas bort för rengöring.

1. Dra ut förvaringslådan så långt det går.

1. Lyft försiktigt förvaringslådan uppåt.

2. Dra ut lådan helt.

För att sätta fast förvaringslådan, följ stegen ovan i motsatt ordning.

12.7 Byte av lampan

WARNING!

Risk för elektrisk stöt!

Lampan kan vara het.

1. Stäng av ugnen. Vänta tills ugnen är kall.
2. Koppla bort ugnen från eluttaget.
3. Lägg en trasa i botten av ugnsutrymmet.

Bakre lampan

1. Vrid lampans glaskåpa för att avlägsna den.
2. Rengör glasskyddet.
3. Byt ut lampan mot en passande som tål upp till 300 °C.
4. Sätt tillbaka glasskyddet.

13. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

13.1 Vad gör jag om ...

Problem Möjlig orsak Åtgärd

Du kan inte aktivera maskinen. Ugnen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.		Kontrollera att ugnen är korrekt an-sluten till strömförsörjningen.
Säkringen har gått. Kontrollera att säkringen är orsaken		till felet. Om säkringen går gång på gång, tala med en kvalificerad elekt-riker.
Det går inte att aktivera eller använda hållen.	Säkringen har gått. Aktivera hållen igen och ställ in vär-meinställningen på mindre än 10 sekunder.
Restvärmeindikatorn tänds inte. Kokzonen har inte värmts upp efter-som den bara har använts under kort tid.		Kontakta ett auktoriserat service-center om zonen varit på tillräckligt länge för att vara varm.
Problem Möjlig orsak Åtgärd
Det går inte att aktivera den yttre värmezonen.	Aktivera den inre värmezonen först.
Ugnen värms inte upp. Ugnen är avstängd. Sätta på ugnen.
Nödvändiga inställningar är inte in-ställda.		Kontrollera att inställningarna är kor-rekta.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan.
Ånga och kondens avsätts på maten och i ugnsutrymmet.	Du har lämnat maten i ugnen för länge.	Låt inte maträtter stå i ugnen längre än 15–20 minuter efter att tillagning-en är klar.
Tillagningen tar för lång eller för kort tid.	Temperaturen är för låg eller för hög.	Justera temperaturen vid behov.Följ instruktionerna i bruksanvis-ningen.

13.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.)

14. ENERGIEFFEKTIVITET

14.1 Produktinformation enligt EU:s ekodesignförordningar för hällen

Modellidentifiering LKR5000S0W
Typ av häll Häll för fristående spis
Antal kokzoner 4
Uppvärmningsmetod	HighLight
Diameter på rundakokzoner (∅)	Vänster bak	14.0 cm
	Höger bak	18.0 cm
	Höger fram	14.0 cm
	Vänster fram	18.0 cm
Energiförbrukningper kokzon (ECelectric cooking)	Vänster bak	181.8 Wh/kg
	Höger bak	182.1 Wh/kg
	Höger fram	181.8 Wh/kg
	Vänster fram	190.1 Wh/kg
Hällens energiförbrukning (EC electric hob) 184.0 Wh/kg

IEC/EN 60350-2 - Elektriska hushållsapparater för matlagning - Del 2: Hällar - Metoder för mätning av prestanda.

14.2 Spishäll – Energispartips

Du kan spara energi under den dagliga matlagningen om du följer tipsen nedan.

• Använd endast den mängd som behövs vid uppvärmning av vatten.
• Använd om möjligt lock på kokkärlet.

• Ställ kokkärlet på kokzonen innan den slås på.

• Kokkärlets botten ska ha samma diameter som kokzonen.

• Använd mindre kokkärl för mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärme för att hålla mat varm eller för att smälta mat.

14.3 Produktinformation och produktinformationsblad enligt EU:s ekodesign- och energimärkningsförordningar för ugn

Leverantörens namn Electrolux

Modellidentifiering LKR5000S0W 943005272

Energieffektivitetsindex 95.0

Energieffektivitetsklass A

Energiförbrukning med standardbelastning, konventionellt läge 0,76 kWh/cykel

Antal kaviteter 1

Värmekälla Elektricitet

Volym 60 l

Typ av ugn Ugn inuti fristående spis

Massa 39.0 kg

IEC/EN 60350-1 - Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ångugnar och grillar - metoder för att mäta prestanda.

14.4 Ugn – Energibesparing

Följande tips hjälper dig att spara energi när du använder din ugn.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte ugnsluckan för ofta under tillagningen. Håll luckans tätningslist ren och kontrollera att den sitter rätt och ordentligt fast.

Använd köksredskap av metall och mörka, icke-reflekterande burkar och behållare för att spara energi.

Förvärm inte ugnen före tillagning om det inte specifikt rekommenderas.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Restvärme

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen 3–10 minuter innan

tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att hålla maten varm eller värma upp andra rätter.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Varmluft med fukt

Denna funktion används för att spara energi under tillagningen. För ytterligare information, se kapitlet "Produkt – Daglig användning", produktfunktioner.

Över-/undervärme med fukt

Denna funktion används för att spara energi under tillagningen. För ytterligare information, se kapitlet "Produkt – Daglig användning", produktfunktioner.

14.5 Produktinformation om effektförbrukning och maxtid för att uppnå lämpligt strömsparläge

Strömförbrukning i frånläge 0.3 W

Maxtiden som krävs för att utrustningen automatiskt ska uppnå det lämpliga strömsparläget 20 min

15. MILJÖSKYDD

Återvinn material med symbolen ⚡.Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen 📄 med

hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

......

[Non-Text]

[Non-Text]

[EMPTY]
