BRUKSANVISNING LKR66440NW ELECTROLUX

Luk lågen uden at trykke på läsearmen.

1. Tryk på lågelisten B på hver side. Det frigiver låsen.

Minuturet starter automatisk efter 5 sekunder.

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 36
2. SÄKERHETSINSTRUKTIONER.... 39
3. INSTALLATION....41
4. PRODUKTBESKRIVNING.... 42
5. FÖRE FÖRSTA ANVÄNDNING....43
6. HÄLL – DAGLIG ANVÄNDNING....44
7. HÄLL - RÅD OCH TIPS....45
8. HÄLL – UNDERHÅLL OCH RENGÖRING....46
9. UGN – DAGLIG ANVÄNDNING 47
10. UGN - KLOCKFUNKTIONER....50
11. UGN – RÅD OCH TIPS....51
12. UGN – UNDERHÅLL OCH RENGÖRING....63
13. FELSÖKNING....65
14. ENERGIEFFEKTIVITET....67
15. MILJÖSKYDD 68

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker

som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Produkten är avsedd att användas på en höjd på upp till 2000 meter över havet.
• Produkten är inte avsedd att användas på fartyg, båtar eller dylikt.
• För att undvika överhettning får produkten inte installeras bakom en dekorativ lucka.
• Installera inte produkten på en plattform.
• Produkten är inte avsedd för användning med en extern timer eller ett separat fjärrkontrollsystem.
• WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.

• FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.

• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra glasluckan eller hållens gångjärnsförsedda lock eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.
• WARNING! Om ytan är sprucken ska du stänga av produkten för att undvika risk för elektriska stötar. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.
• Koppla från strömtillförseln före underhåll.
• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

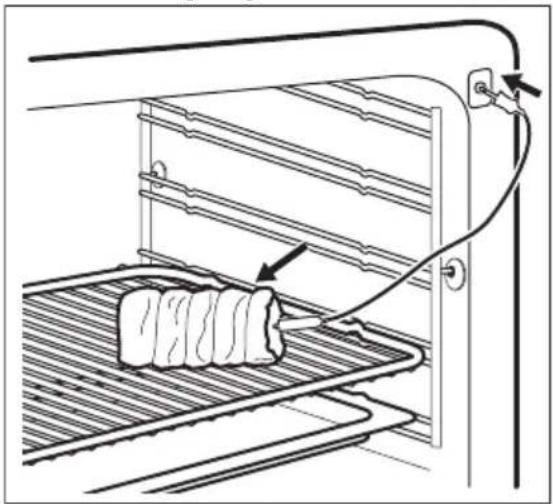

• Använd endast matlagningstermometern som rekommenderas för den här produkten.
• Var försiktig när du rör vid förvaringslådan. Ugnen blir het.

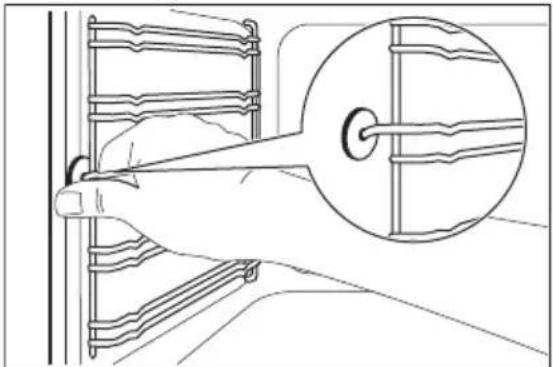

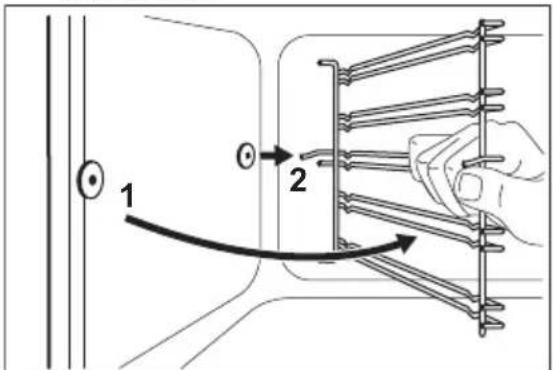

• För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av

tillverkaren i bruksanvisningen, eller hållskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Köksskåpet och inbyggnaden måste ha passande mått.
• Minsta avständ till andra produkter ska beaktas.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Delar av produkten är strömförande. Stäng produkten med skåpluckan för att undvika att vidröra farliga delar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Se till att montera ett stöd för att förhindra att produkten tippar. Se kapitlet Montering.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en kvalificerad elektriker.
• Produkten måste jordas.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.

2.3 Användning

WARNING!

Risk för personskador och brännskador. Risk för elstötar.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.

• Stäng av produkten efter varje användningstillfälle.

• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.

• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Använd inte aluminiumfolie eller andra material mellan kokytan och kokkärlet, såvida inte annat anges av tillverkaren av denna produkt.
• Använd endast tillbehör som rekommenderas av tillverkaren för denna maskin.
• Använd alltid glas och burkar som är godkända för konservering.

WARNING!

Risk för brand och explosion.

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.

WARNING!

Risk för skador på produkten.

• För att förhindra skador eller missfärgning på emaljen:
  – placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
  – lägg inte aluminiumfolie direkt på ugnsbotten.
  – häll inte vatten direkt i den heta produkten.

– Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
– var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.
• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Låt inte heta kokkärl stå på kontrollpanelen.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor. Lyft alltid sådana föremål när de flyttas på kokhällen.

2.4 Underhåll och rengöring

WARNING!

Risk för personskador, brand eller skador på produkten.

• Stäng av produkten före underhåll. Koppla bort produkten från eluttaget.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.

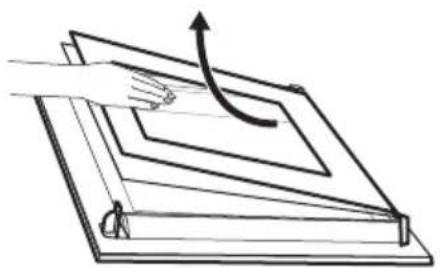

• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Kvarblivet fett eller mat i produkten kan orsaka brand.
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Ugnsutrymmet och luckan måste torkas av efter varje användningstillfälle. Ånga som bildas vid användningen av ugnen kondenseras på innerväggarna och kan orsaka korrosion. För att minska kondensen kan man låta produkten vara igång i 10 minuter före tillagning.
• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte slipande produkter, repande

rengöringstussar, lösningsmedel eller metallföremål.

• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med något slag av rengöringsmedel.

2.5 Invändig belysning

WARNING!

Risk för elektrisk stöt!

- När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

• Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.6 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.7 Avyttring

WARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla ur produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Tekniska data

Mått

Höjd 850 - 936 mm

Bredd 596 mm

Djup 600 mm

3.2 Elektrisk installation

WARNING!

Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlen för Säkerhet inte följs.

Denna produkt levereras med en huvudkabel men utan huvudkontakt.

WARNING!

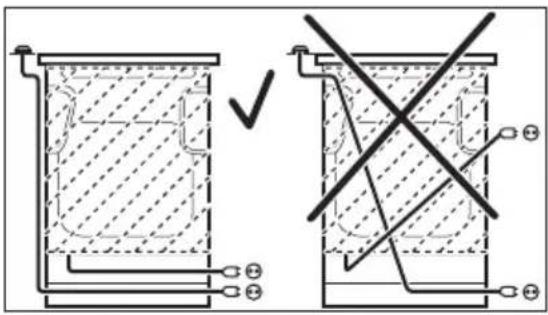

Nätkabeln får inte vidröra den del av produkten som är skuggad på bilden.

Montera tippskyddet för att hindra att produkten välter vid felaktig belastning. Tippskyddet fungerar endast när produkten står på rätt plats. Din produkt har symbolerna som visas på bilderna (i förekommande fall) för att påminna dig om att montera tippskyddet.

Kontrollera att du placerar tippskyddet på rätt höjd.

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

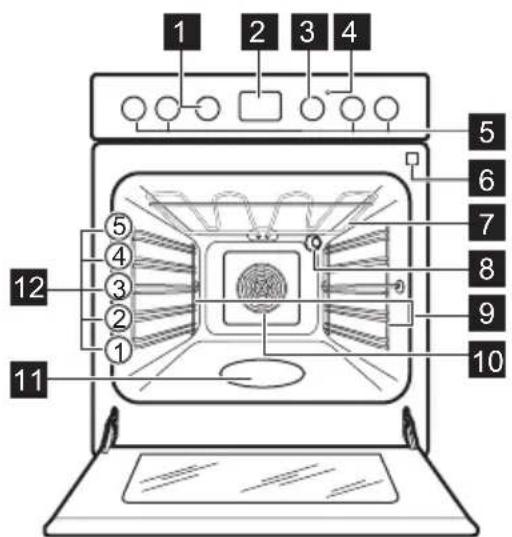

4.1 Allmän översikt

1 Funktionsvred för ugn

2 Display
3 Temperaturvred
4 Temperaturindikator/symbol
5 Vred för hällen
6 Uttag för matlagningstermometern
7 Värmeelement
8 Lampa
9 Ugnsstegar, borttagbara
10 Fläkt
11 Ugnsutrymmets nedsänkning
12 Hyllplaceringar

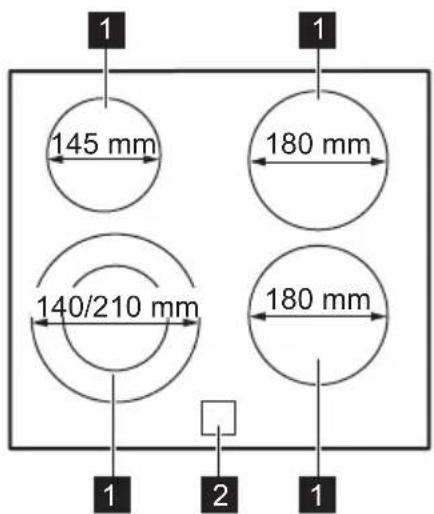

4.2 Häll - översikt

1

Kokzon

2

Restvärmeindikator

4.3 Tillbehör

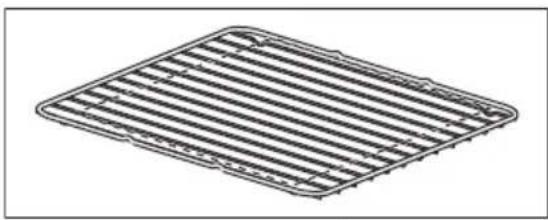

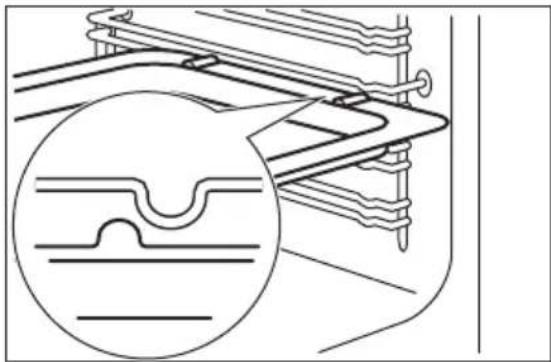

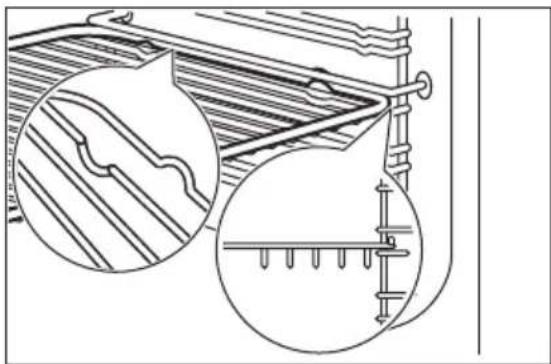

• Galler

För kokkärl, kakformar, stekar.

• Bakplåt

För kakor och småkakor.

- Grill- / stekpanna

För bakning, stekning eller som uppsamlingsfat.

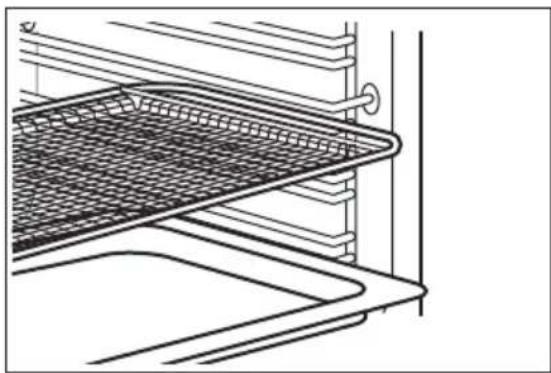

• AirFry plåt

Steka maten med mindre olja eller utan bakplåtspapper.

• Matlagningstermometer

För att mäta temperaturen i maten.

- Förvaringslåda

Förvaringslådan finns under ugnsutrymmet.

Tryck på lådan för att öppna den. Lådan kommer ut.

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Initial förvärmning och rengöring

Förvärm den tomma produkten före första användning och kontakt med livsmedel.

Produkten kan avge obehaglig lukt och rök. Ventilera rummet under förvärmning.

1. Ta ut alla tillbehör och borttagbara ugnsstegar ur ugnen.
2. Ställ in funktionen . Ställ in maxtemperaturen. Låt ugnen stå på i ca 1 t.
3. Ställ in funktionen .Ställ in högsta temperatur. Låt produkten vara igång i 15 min.
4. Ställ in funktionen . Ställ in högsta temperatur. Låt ugnen stå på i ca 15 min.

5. Stäng av ugnen och vänta tills den svalnat.

6. Rengör produkten och dess tillbehör med en mikrofiberduk, varmt vatten och ett milt rengöringsmedel.

7. Sätt tillbaka tillbehör och borttagbara ugnsstegar på sin ursprungliga plats.

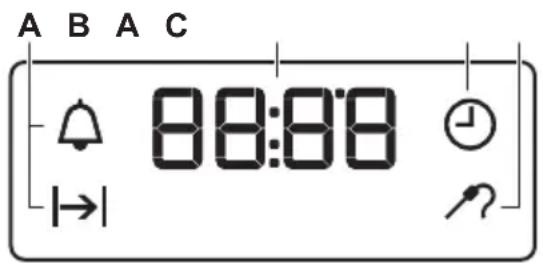

5.2 Ställa klockan

Du måste ställa klockan innan du kan använda ugnen.

blinkar när du ansluter ugnen till eluttaget, när det varit ett strömavbrott eller när klockan inte är inställd.

Tryck på + eller för att ställa in rätt tid. Efter cirka 5 sekunder slutar blinkningarna och klockan visar den inställda tiden.

5.3 Ändra tid

Du kan inte ändra klockan om någon av funktionena är aktiverade.

Tryck på flera gånger tills kontrollampan för klockfunktionen blinkar. För att ställa in en ny tid, se "Ställa klockan".

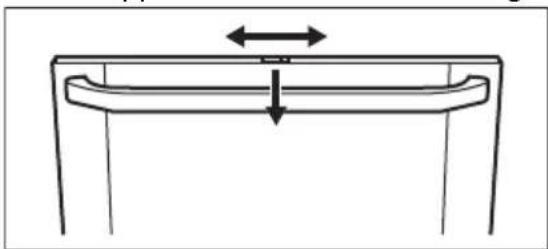

5.4 Öppna och stänga luckan med det mekaniska lucklåset

Det mekaniska lucklåset är som standard aktiverat.

För att öppna luckan förs låset åt höger.

Stäng luckan utan att trycka in lucklåset.

5.5 Avaktivera det mekaniska lucklåset - i huvudugnen

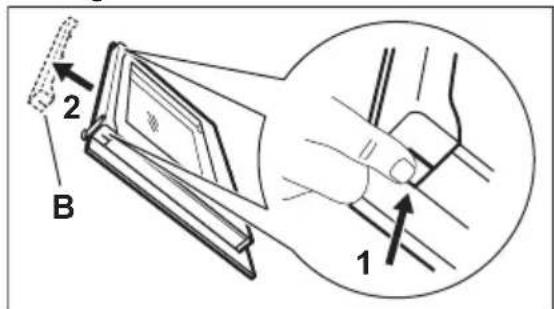

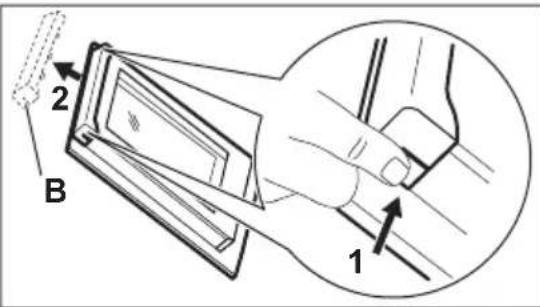

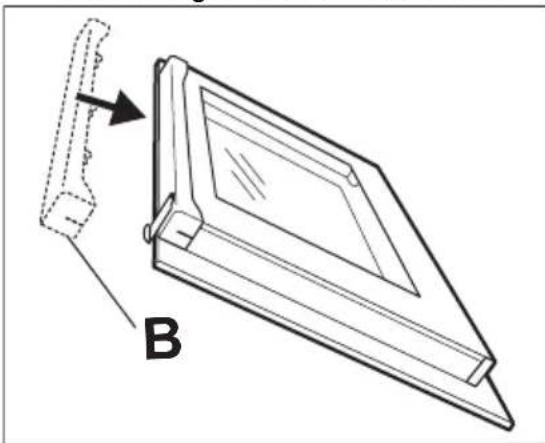

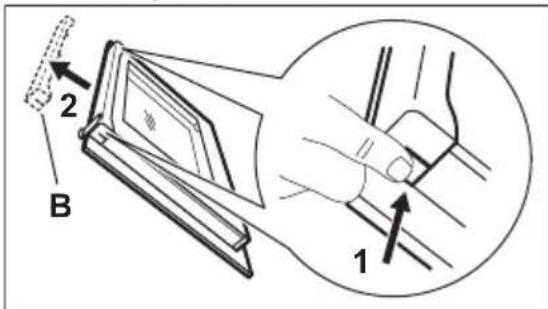

1. Tryck på lucktätningen B på varje sida. Tätningen släpper.

1. Dra upp lucktätningen och ta bort den.

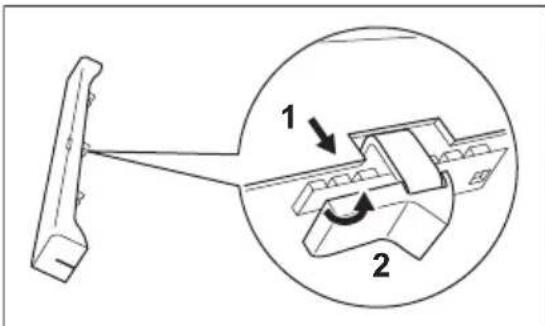

2. Lossa spaken 1, flytta den åt höger 2 och sätt tillbaka den.

1. Håll i lucktätningen B i varje sida och sätt den på luckans innerkant. Sätt lucktätningen i luckans övre kant.

Gör enligt ovanstående anvisningar igen och flytta tillbaka lucklåset till vänster.

Avstängning av produkten inaktiverar inte det mekaniska lucklåset.

6. HÄLL – DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Värmeinställning

Symboler Funktion

0

Av-läge

Dubbelzon

Symboler Funktion

Varmhållning

1 - 9 Värmeinställningar

Använd restvärme för att minska energiförbrukningen. Stäng av kokzonen 5–10 minuter innan tillagningen är klar.

Vrid ratten för respektive kokzon till önskad värmeinställning.

Vrid ratten till avstängt läge för att slutföra tillagningen.

6.2 Aktivera och inaktivera de yttre ringarna

Du kan justera den yta som du tillagar på efter storleken på kokkärlet.

Aktivera den yttre ringen: vrid vredet medurs genom ett ljusmotstånd för att Vrid sedan vredet moturs till rätt värmeläge.

Inaktivera den yttre ringen: vrid vredet till avstängt läge. Indikeringen slocknar.

6.3 Restvärmeindikator

WARNING!

Så länge indikatorn är synlig finns det risk för brännskador från restvärme.

Indikatorn tänds när en kokzon är varm, men den fungerar inte om nätströmmen är urkopplad.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

7. HÄLL - RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

7.1 Kokkärl

Resultatet beror på kokkärlets material

Kokkärlets botten måste vara så tjock och plan som möjligt. Se till att kastrullens botten är ren och torr innan du sätter den på hällen.

Använd inte kokkärl på keramikhällen med en botten med utstående kanter eller upphöjningar, t.ex. gjutjärnspannor. Dessa kan skrapa eller repa ytan permanent.

Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka färgskiftning på glaskeramiken.

För att spara energi och se till att hällen fungerar korrekt måste kokkärlets botten ha en lämplig minimidiameter.

Kokzon Kokkärlets diameter (mm)	Effekt (W)
Vänster bak 125 - 145 1200
Höger bak 150 - 180 1800
Höger fram 150 - 180 1800
Vänster fram 140 - 210 1000/2200

7.3 Förenklad matlagningsguide

Uppgifterna i tabellen är endast riktvärden.

Värmeinställning	Använd för att: Tid (min) Tips
§ - 1	Se till att hålla tillagad mat varm. vid behov Placera ett lock på kokkärlet.
1 - 2 Hollandaisesås, smält: smör, choklad, gelatin.		5 - 25 Rör om då och då.
2 Tillgaga: fluffiga omeletter, bakade ägg.		10 - 40 Tillaga med locket på.
2 - 3 Sjud ris och mjölkrätter, värm färdigla-gade rätter.		25 - 50 Tillsätt minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3 - 4 Stuva grönsaker, fisk, kött. 20 - 45 Tillsätt några msk vatten. Kontrollera vattenmängden under processens gång.
4 - 5 Ångkoka potatis och andra grönsaker. 20 - 60 Täck botten av kastrullen med 1-2 cm vatten. Kontrollera vattennivån under processens gång. Ha locket kvar på kastrullen.
4 - 5 Tillaga större mängder mat, grytor och soppor.		60 - 150 Upp till 3 l vätska plus ingredienser.
6 - 7 Lätt stekning: schnitzel, cordon bleu-kalvkött, kotletter, risbiffar, korv, lever, roux, ägg, pannkakor, munkar.		vid behov Vänd när det behövs.
7 - 8 Intensiv stekning, rårakor, ryggbiffar, biffar.		5 - 15 Vänd när det behövs.
9 Koka vatten, tillaga pasta, bryna kött (gulash, grytstek), fritera pommes frites.

8. HÄLL – UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

8.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Använd ett särskilt rengöringsmedel för hållens yta.

- Använd alltid en skrapa som är avsedd för hällar med glasyta. Använd skrapan endast som ett extra verktyg för glasrengöring efter standardrengöringsproceduren.

WARNING!

Använd inte knivar eller andra vassa metallföremål vid rengöring av glasytan.

8.2 Rengöring av hållens

• Avlägsna omedelbart: smält plast, plastfolie, salt, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.
• Ta bort när hällen är tillräckligt sval: kalkringar, vattenringar, fettfläckar,

glänsande metallisk missfärgning. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöringen torka hällen torr med en mjuk trasa.

- Ta bort blank metallisk missfärgning: använd en vattenlösning med vinäger och rengör glasytan med en trasa.

9. UGN – DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

9.1 Ugnsfunktioner

Av-läge

Ugnen är avstängd.

Varmluft

För att baka på högst två nivåer samtidigt och för att torka mat. Ställ in temperaturen på 20–40 °C lägre än för Över-/undervärme.

Över-/undervärme

Bakning och stekning på en ugnsnivå.

För att tillaga pizza och andra rätter som kräver mer värme underifrån. / Steka mat med mindre olja eller utan bakplåtspapper. För rätter som pommes frites eller pizza.

Varmluftsgrillning

Att steka större köttbitar eller fågel med ben på en ugnsnivå. För att bryna och göra gratänger.

Snabbgrillning

För grillning av tunna livsmedel i stora mängder och för rostning av bröd.

SteamBake

För att tillsätta fukt under tillagning. För att få den rätta färgen och krispigheten under gräddning. För att få rätten saftigare under uppvärmning.

Torkning

För att torka skivad mat.

Varmluft med fukt

Denna funktion användes för att följa energieffektivitetsklass och ekodesignföreskrifter (enligt EU 65/2014 och EU 66/2014). Tester enligt: IEC/EN 60350-1.

Den är utformad för att spara energi under tillagningen.

Ugnsluckan ska vara stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Värmeeffekten kan minska. För allmänna energibesparingsanvisningar, se kapitlet "Energieffektivitet", Energibesparing.

För tillagningsinstruktioner, se kapitlet "Råd och Tips", Varmluft med fukt.

När du använder den här funktionen släcks lampan automatiskt.

Funktionslås

Låsa ugns- och hällfunktionerna.

Maten kan tinas genom att välja Varmluft med fukt-funktionen utan att ställa in temperaturen.

9.2 Aktivera och inaktivera ugnen

Det beror på modellen om produkten har vredsymboler, kontrollampor eller lampor:

• Kontrollampan tänds när ugnen värms upp.
• Lampan tänds när produkten är igång.

• Symbolen visar om kontrollvredet styr en av kokzonerna, ugnsfunktionerna eller temperaturen.

• Vrid vredet för ugnsfunktionerna för att välja en ugnsfunktion.

• Vrid temperaturvredet för att välja temperatur.
• Inaktivera ugnen genom att vrida vreden för ugnsfunktionerna och temperatur till avständt läge.

Den här funktionen tillsätter mer fukt under tillagningen.

WARNING!

Risk för brännskador och skador på produkten.

Ånga som släpps ut kan orsaka brännskador:

• Öppna inte luckan när du använder funktionen: SteamBake.
• Öppna luckan försiktigt när funktionen har varit på: SteamBake.

Se avsnittet "Råd och tips".

1. Öppna ugnsluckan.

2. Fyll ugnens bottenfördjupning med kranvatten. Ugnsutrymmets fördjupning rymmer max 250 ml. Vattnet ska fyllas på innan du sätter på förvärmning och när ugnen är kall.

3. Vrid på funktionsvredet: SteamBake

4. Vrid temperaturvredet för att välja temperatur.
5. Lägg i maten i ugnen och stäng ugnsluckan.

FÖRSIKTIGHETSÅTGÄRDER!

Fyll inte på ugnens botten med vatten när ugnen är igång eller när den fortfarande är varm.

1. Ställ vreden för ugnsfunktioner och temperaturen i Off-läget (Av) för att stänga av ugnen.
2. Ta bort vatten från ugnsutrymmets botten.

WARNING!

Se till att ugnen är kall innan du tar bort eventuellt kvarvarande vatten från ugnens botten.

9.4 Låsa ugnen och spishällen

Vredet för ugnsfunktionerna har ett inbyggt funktionslås.

Funktionslåset stänger inte av spisens huvudströmförsörjning.

Vrid vredet till symbolen 🔒

Vredet kommer ut cirka 2 mm.

Låsa upp ugnen och spishällen: Tryck på vredet och vrid det till önskat läge.

9.5 Kylfläkt

När ugnen är på, slås kylfläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen fortsätter kylfläkten att gå tills ugnen har svalnat.

9.6 Använda matlagningstermometern

Matlagningstermometern mäter temperaturen i köttet.

Två temperaturer ska ställas in:

• Ugnstemperaturen. Se tabellen för ugnsstekning.
• Tillagningstemperaturen. Se tabellen för matlagningstermometern.

FÖRSIKTIGHETSÅTGÄRDER!

Använd endast matlagningstermometern som medföljer produkten, eller originalreservdelar.

1. Sätt i matlagningstermometerns spets i mitten av köttet.
2. Sätt i matlagningstermometerns kontakt i uttaget på produktens framsida. Lampan för matlagningstermometern blinkar.

1. Tryck på knappen eller för att ställa in innertemperaturen.
   Du kan ställa in temperaturen på mellan 30 °C och 99 °C. Se värdena i tabellen.

2. Välj funktion och ugnstemperatur.

3. Tryck på en knapp för att stänga av ljudsignalen. En ljudsignal hörs i två minuter när köttet uppnätt den angivna innertemperaturen.

4. Stäng av produkten.

5. Dra ut matlagningstermometerns kontakt ur uttaget. Ta ut köttet från ugnen.

Om du inte tycker att köttet är tillräckligt tillagat, utför du de ovanstående stegen på nytt och anger en högre innertemperatur.

Du kan ändra temperaturen när som helst under tillagningen. Tryck på för att ändra den angivna innertemperaturen.

WARNING!

Var försiktig när du tar bort matlagningstermometerns spets och kontakt. Matlagningstermometern är het. Det finns risk för brännskador.

Skjut in långpannan mellan stegparen på önskad nivå.

Skjut in gallret mellan stödskenorna.

Sätt AirFry-plåten på tredje ugnsnivån. Sätt in bakplåten på nedersta hyllpositionen.

• Alla tillbehör har små fördjupningar längst upp på höger och vänster sida för att öka säkerheten.
  Fördjupningarna är gör också enheterna tippsäkra.

- Den höga kanten runt hyllan förhindrar att ugnformar glider.

10. UGN - KLOCKFUNKTIONER

10.1 Display

A. Klockfunktioner
B. Timer
C. Indikator för matlagningstermometer

10.2 Knappar

Knapp Funktion Beskrivning
—	MINUS För att ställa in tiden.
∅	KLOCKA För att ställa in en klockfunktion.
+	PLUS För att ställa in tiden.

Klockfunktion	Program
	KLOCKA För att ställa in, ändra eller kontrollera tiden.
|→|	KOKTID För att ställa in hur länge ugnen ska vara påslagen.
	SIGNALUR För att ställa in en tid som räknas ned. Denna funktion påverkar inte ugnens funktioner i övrigt. Du kan ställa in den här funktionen när som helst, även när ugnen är avstängd.

10.4 Ställa in KOKTID

1. Ställ in ugnsfunktion och temperatur.
2. Tryck på flera gånger tills börjar blinkar.
3. Tryck på eller för att ställa in KOKTIDEN.

Displayen visar |→|

1. En ljudsignal hörs och blinkar när sluttiden uppnåtts. Produkten stängs av automatiskt.

2. Tryck på valfri knapp för att stänga av ljudsignalen.

3. Vrid vredet för ugnsfunktioner och vredet för temperaturen till avstängt läge.

10.5 Ställa in SIGNALUR

1. Tryck på flera gånger tills börjar blinkar.
2. Tryck på + eller för att ställa in önskad tid.

Signaluret startar automatiskt efter fem sekunder.

1. En ljudsignal hörs när tillagningstiden uppnåtts. Tryck på valfri knapp för att stänga av ljudsignalen.

2. Vrid vredet för ugnsfunktioner och vredet för temperaturen till avständt läge.

10.6 Avbryta klockfunktionerna

1. Tryck flera gånger på tills önskad funktionslampa börjar blinka.

2. Tryck på och håll in .— Klockfunktionen släcks inom några sekunder.

11. UGN – RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

11.1 Gräddning

För första gräddningen, använd den lägre temperaturen.

Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.

Bakverk vid olika nivåer blir inte alltid lika bruna. Du behöver inte ändra ugnstemperaturen om de blir olika bruna. Detta jämnar ut sig under bakningen.

Plåtarna i ugnen kan vrida sig under bakning. När plåtarna kallnar igen återtar de sin normala form.

11.2 Tips för bakning

Bakresultat Möjlig orsak Lösning

Kakans botten är inte tillräckligt gräddad.	Ugnsnivån är fel. Ställ kakan på en lägre ugnsnivå.
Kakan faller ihop och blir degig eller får vattenränder.	Ugnstemperaturen är för hög. Ställ in något lägre ugnstemperatur nästa gång.
	Ugnstemperaturen är för hög och gräddningstiden är för kort.	Ställ in längre gräddningstid och lägre ugnstemperatur nästa gång.
Kakan är för torr. Ugnstemperaturen är för låg. Ställ in högre ugnstemperatur nästa gång.
			För lång gräddningstid. Ställ in kortare gräddningstid nästa gång.
Kakan blir ojämn. Ugnstemperaturen är för hög och gräddningstiden är för kort.		Ställ in längre gräddningstid och lägre ugnstemperatur nästa gång.
Kakan blir inte klar på tiden som anges i receptet.	Ugnstemperaturen är för låg. Ställ in något högre ugnstemperatur nästa gång.

11.3 Varmluftsbakning

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå
Bröd/Bullar 175 - 185 15 - 20 2 + 4
Fullkornsbullar 165 - 180 20 - 30 2 + 4
Fyllda smörgåsar 170 - 180 15 - 20 2 + 4
Färslimpa 170 - 190 30 - 40 1 + 4
Kringlor 160 - 170 15 - 20 2 + 4
Vitt bröd / Rund limpa 170 - 180 35 - 45 2 + 4
Fullkornsbröd 160 - 170 35 - 45 2 + 4
Rågbröd, mix 250 - 2 + 4
- bakning 160 - 170 60 - 70 2 + 4
Baguetter	180 - 200 20 - 30 2 + 4
Pannkakor	150 - 160 50 - 60 3
Fruktkaka 140 - 150 70 - 80 3
Muffins	160 - 170 15 - 25 2 + 4
Rulltårta	190 - 210 6 - 15	3
Bullar	185 - 195 8 - 15	2 + 4
Limpa	170 - 180 25 - 35 2 + 4
Pepparkakor	160 - 170 8 - 15	2 + 4
Mjuk kaka	150 - 160 30 - 40 2 + 4
Sockerkakor/Madeirakakor	150 - 160 50 - 60 2
Maränger 90 - 110	90 - 120	2 + 4
Marängbottnar 90 - 110	90 - 120	2 + 4
Småkakor	150 - 160 10 - 20 2 + 4
Petit-choux-deg	155 - 165 30 - 40 2 + 4
Fruktpajer, mördeg	150 - 160 förbakning, degar 10-15		2 + 4
Fruktpajer, mördeg	150 - 160 slutbearbetning 35-45	2 + 4
Fruktpajer, smuldeg	170 - 180 30 - 40 2 + 4

1) När man steker eller kokar fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min blir tillagningstiden ungefär 30 + 10 = 40 min.

11.6 Över/Undervärme

Livsmedel Temperatur (°C) Tid (min)		Ugnsnivå
Fisk, kokning		160 - 170	_1)	2 - 3
Fisk, stekning		180 - 200	_1)	2 - 3
Köttfärslimpa		175 - 200	45 - 60	2 - 3
Danska köttbullar		175 - 200	30 - 45	3 - 4
Leverpåte 180 - 200	50 - 60	2 - 3
Gratinované jedlo		180 - 200	50 - 60	2 - 3
Potatisgratäng 200	55 - 65	3 - 4
Lasagne, hemlagad 200	50 - 60	2 - 3
Lasagne, fryst 175 - 200			30 - 452)	3 - 4
Pastagratäng 180 - 200	30 - 40	2 - 3
Pommes frites, frusna 225 - 250			20 - 302)	3 - 4
Tårtor, hembakade - förbakning, bullar 190 - 210		15 - 25		3 - 4
Tårtor, hembakade - dekorering 190 - 210		20 - 30	3 - 4
Tårtor, frusna 200 - 225			20 - 302)	3 - 4

1) När man steker eller kokar fisk, beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Kontrollera genom att sticka en gaffel i fisken. Om köttet lossnar lätt från benet, är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min blir tillagningstiden ungefär 30 + 10 = 40 min.

11.7 Pizzabord

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå
Ciabatta-bullar 200 - 220 10 - 20 2
Foccacia 220 - 230 10 - 20 2
Ciabatta 190 - 200 15 - 25 2
Fruktpajer, mördeg 170 - 180 35 - 45 2
Fruktpajer, smuldeg 175 - 200 25 - 35 2
Pizza, hemlagad (tjock – med massor av topping)	180 - 200 25 - 35 1
Pizza, hemlagad (tunn deg)	200 - 2301)	15 - 20 1
Fryst pizza 190 - 200 15 - 20 3
Pajer, hembakade – förbakning, bottnar 175 - 200 35 - 45 3
Pajer, hembakade – avslutning 175 - 200 35 - 45 3
Pajer, frysta 190 - 210 15 - 25 3

1) Förvärm ugnen.

11.8 Varmluft med fukt

Bröd och pizza

Livsmedel Temperatur (°C) Tid (min)		Ugnsnivå
Bullar	180	25 - 35	3
Fryst pizza 350 g	190	25 - 35	3

Kakor på en bakplåt

Livsmedel Temperatur (°C) Tid (min)		Ugnsnivå
Rulltårta 180	20 - 30	3
Brownie	180	30 - 40	3

Kakor i burk

Livsmedel Temperatur (°C) Tid (min)		Ugnsnivå
Soufflé	200	30 - 40	3
Sockerkaksbotten	180	20 - 30	3
Tårtbotten	150	25 - 35	3

Fisk

Livsmedel Temperatur (°C) Tid (min)		Ugnsnivå
Fisk i påsar 300 g	180	25 - 35	3

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå

Hel fisk, 200 g 180 25 - 35 3

Fiskfilé, 300 g 180 25 - 35 3

Kött

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå

Kött i påse 250 g 200 25 - 35 3

Köttspett 500 g 200 30 - 40 3

Små bakade godsaker

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå

Småkakor 180 25 - 35 3

Mandelbiskvier 160 25 - 35 3

Muffins 180 25 - 35 3

Crackers 170 20 - 30 3

Mördegskakor 150 25 - 35 3

Tarteletter 170 15 - 25 3

Vegetarian

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå
Blandade grönsaker i påse 400 g 180 25 - 35 3
Omelett 200 20 - 30 3
Grönsaker på plåt 700 g	180 25 - 35 3

11.9 SteamBake

Bakning

Livsmedel	Temperatur (°C)	Vatten i utrymmets upphöjning (ml)	Föruppvärmningstid (min)	Tid (min)	Ugnsni-vå
Franskbröd	180	150	10	30 - 40	2
Bröd/Bullar	200	150	5	20 - 25	2
Focaccia	190	150	10	20 - 25	1
Hemlagad pizza	230	150	10	15 - 20	2
Cookies, scones, croissant	160	150	10	10 - 20	2
Plommonkaka, kanelbullar	160	150	10	70 - 80	2

Fryst mat

Livsmedel Temperatur (°C)	Vatten i ut-rymmets upphöjning (ml)	Föruppvärm-ningstid (min)	Tid (min) Ugnsni-vå
Pizza 200 100 10 15 2
Croissant 170 50 10 25 2
Lasagne 200 200 10 35 - 45 2

Regenerering av mat/uppvärmning

Livsmedel Temperatur (°C)	Vatten i utrymmets upphöjning (ml)	Föruppvärmningstid (min)	Tid (min) Ugnsni-vå
Franskbröd 110 100 - 30 - 40 2
Bröd/Bullar 110 100 - 20 - 25 2
Hemlagad pizza 110 100 - 15 - 20 2
Focaccia 110 100 - 20 - 30 2
Grönsaker	110 100 - 15 - 25 2
Ris 110 100 - 15 - 26 2
Pasta	110 100 - 15 - 27 2
Kött	110 100 - 15 - 28 2

Ugnsstekning

Livsmedel Temperatur(°C)		Vatten i utrym-mets upphöj-ning (ml)	Förupp-värm-ningstid(min)	Tid (min) Ugnsni-vå
Kyckling	210	200	-	70 - 75	2
Halv kyckling 210	200	-	35 - 50 2
Fläskstek	180	200	-	65 - 70	2
Rostbiff, 1 - 1,5 kg	200	200	-	1. 50 - 55	2
1. Röd				2. 60 - 65
2. Medium				3. 65 - 70
3. Well Done
Ugnsstekt kalkon	200	200	-	70 - 85	2

11.10 Tips gällande ugnsstekning

Använd värmebeständiga ugnformar.

Stek magert kött övertäckt (t.ex. aluminiumfolie).

Stek stora bitar av kött direkt på plåten.

Häll lite vatten på plåten för att förhindra att droppande fett bränner fast.

Vänd steken efter 1/2 - 2/3 av stektiden.

Stek kött och fisk i stora bitar (1 kg eller mer).

Om nedersta nivån föreslås, lägger du maten direkt på bakplåten

Ös köttet med sin egen köttsaft flera gånger under stekning.

11.11 Steka i varmluft

Kalvkött

Livsmedel Temperatur (°C) Tid (min/kg) Ugnsnivå
Oxfilé1)	160 60 - 70 2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Lamm

Livsmedel Temperatur (°C) Tid (min/kg) Ugnsnivå

Lägg/bog/sadel 160 80 - 100 2

Fläsk

Livsmedel Temperatur (°C) Tid (min/kg) Ugnsnivå
Fläskstek 1)	175 60 - 70 2 - 3
Fläskkotlett 1)	175 60 2 - 3
Fläskkarré 160 90 - 120 2 - 3
Skinka	150 60 - 100 1 - 2

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Fågel

Livsmedel Temperatur (°C)	Tid (min/kg) Ugnsnivå
Kyckling, i bitar	180 55 - 65 2 - 3
Anka 1)	150 55 - 65 2 - 3
Anka lågtemperaturtillagad 1)	130 totalt ca 5 timmar	2 - 3
Stekt kalkon, fylld	150 50 - 60 1 - 2
Kalkonbröst 175 70 - 80 2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

11.12 Stekning med Över/Undervärme

Kalvkött

Livsmedel	Temperatur (°C)	Tid (min/kg)	Ugnsnivå
Oxfilé1)	180	60 - 70	2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Lamm

Livsmedel Temperatur (°C) Tid (min/kg) Ugnsnivå

Lägg/bog/revben 180 80 - 100 2

Fläsk

Livsmedel Temperatur (°C) Tid (min/kg) Ugnsnivå
Fläskstek 1)	200 60 - 70 3
Fläskkotlett 1)	200 60 3
Fläskkarré 180 90 - 120 2 - 3
Skinka 160 60 - 100 1 - 2

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Fågel

Livsmedel Temperatur (°C) Tid (min/kg)	Ugnsnivå
Kyckling, i bitar	200 55 - 65	2 - 3
Anka 1)	160 55 - 65	2 - 3
Anka lågtemperaturtillagad 1)	130 totalt ca 5 timmar 2 - 3
Stekt kalkon, fylld	160 50 - 60	1 - 2
Kalkonbröst	200 70 - 80	2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

11.13 Tabell matlagningstermometer

Nötkött

Livsmedel	Innertemperatur (°C)	Ugnsnivå
Engelsk rostbiff	55 - 65 2 - 3
Rumpstek - bryning	55 - 65 2 - 3
Rumpstek - stekning	55 - 65 2 - 3
Engelsk rostbiff	75 - 80 1 - 2

Kalv

Livsmedel	Innertemperatur (°C) Ugnsnivå
Oxfilé	65	2 - 3

Lamm

Livsmedel	Innertemperatur (°C)	Ugnsnivå
Lägg/bog/sadel	90	2

Fläsk

Livsmedel Innertemperatur (°C) Ugnsnivå

Fläskstek 80 2 - 3

Fläskkarré 75 - 80 2 - 3

Skinka 70 - 75 1 - 2

Fågel

Livsmedel Innertemperatur (°C) Ugnsnivå

Kalkonbröst 75 - 80 2 - 3

11.14 Grillning

WARNING!

Grilla alltid med ugnsluckan stängd.

• Grilla alltid på högsta temperaturinställning.
• Placera gallret på den ugnsnivå som rekommenderas i grilltabellen.
• Om den nedersta ugnsnivån rekommenderas lägger du maten direkt på bakplåten.
• Sätt alltid långpannan på den nedersta ugnsnivån för att samla upp fett.
• Grilla endast skivor av kött eller fisk.

Grillområdet är i mitten av gallret.

11.15 Torkning

Täck ugnshyllorna med bakplåtspapper.

För bästa resultat: stäng av produkten när halva tiden tiden har gått. Öppna produktens lucka och låt produkten svalna. Fortsätt sedan torkprocessen.

Grönsaker

Livsmedel Temperatur (°C) Tid (t)				Ugnsnivå
				1 position 2 positioner
Bönor 60 - 70	6 - 8	3	2 / 4
Pepparfrukter		60 - 70	5 - 6	3	2 / 4
Soppgrönsaker		60 - 70	5 - 6	3	2 / 4
Svamp 50 - 60	6 - 8	3	2 / 4
Örter		40 - 50	2 - 3	3	2 / 4

Frukt

Livsmedel Temperatur (°C) Tid (t)	Ugnsnivå
	1 position 2 positioner
Plommon 60 - 70 8 - 10 3 2 / 4
Aprikoser 60 - 70 8 - 10 3 2 / 4
Äppelskivor 60 - 70 6 - 8 3 2 / 4
Päron 60 - 70 6 - 9 3 2 / 4

11.16 AirFry

Produkter att tillaga

Livsmedel Mängd Temperatur		(°C)	Tid (min) Ugnsnivå
Croissanter, frysta ca 350 g 180 - 220 15 - 30		3
Smördeg, fryst	ca 400 g 180 - 220 15 - 35		3
Smördeg, färsk	ca 300 g 180 - 220 15 - 35		3
Fryst pizza	ca 340 g 180 - 220 20 - 35		3

Potatisprodukter

Livsmedel Mängd Temperatur		(°C)	Tid (min) Ugnsnivå
Pommes frites, frysta	ca 650 g 180 - 220 20 - 30	3
Tjocka pommes frites, frysta ca 600 g 180 - 220 20 - 30	3
Potatisklyftor, frysta	ca 650 g 180 - 220 15 - 25	3
Kroketter	ca 450 g 180 - 220 15 - 30	3

Färska grönsaker

Livsmedel Mängd Temperatur		(°C)	Tid (min) Ugnsnivå
Skivad zucchini, färsk1)	ca 500 g 180 - 220 25 - 35	3

1) tillsätt 1 tsk olivolja för att undvika att det fastnar

Annat

Livsmedel Mängd Temperatur		(°C)	Tid (min) Ugnsnivå
Kotletter, frysta	ca 300 g	180 - 220	15 - 25	3
Friterade räkor, frysta	ca 200 g	180 - 220	15 - 25	3
Bläckfiskringar, frysta	ca 250 g	180 - 220	15 - 25	3
Chicken nuggets, frysta	ca 300 g	180 - 220	15 - 25	3
Fiskpinnar, frysta	ca 500 g	180 - 220	15 - 25	3

11.17 Information för testinstitut

Livsmedel Funktion Tempe-		Tid (min) Tillbehör Ugnsni-vå
	ratur(°C)
Småkakor (20 stycken/plåt)	Över-/undervärme 170 20 - 30 Plåt 4
Småkakor (20 stycken/plåt)1)	Varmluft 150 20 - 30 Plåt 2
Småkakor (20 stycken/plåt)1)	Varmluft 150 25 - 35 Plåt/lång-	panna	1 + 4
Äpplepaj, 2 formar (diameter 20 cm) på gallret,som skiftar diagonalt	Över-/undervärme 180 70 - 90 Galler 1
Äpplepaj, 2 formar (diameter 20 cm) på gallret,som skiftar diagonalt	Varmluft 160 70 - 90 Galler 2
Äpplepaj, 2 formar (diameter 20 cm) på gallret,som skiftar diagonalt	Pizza-funktionen 160 60 - 80 Galler 2
Fettfri sockerkaka, 1 form(diameter 26 cm) på gall-ret	Över-/undervärme 170 30 - 40 Galler 3
Fettfri sockerkaka, 1 form(diameter 26 cm) på gall-ret	Varmluft 150 35 - 45 Galler 2
Fettfri sockerkaka, 1 form(diameter 26 cm) på gall-ret1)	Varmluft 160 25 - 35 Galler 1 + 4
Shortbread/smördegsrem-sor	Varmluft 140 20 - 35 Plåt 3
Shortbread/smördegsrem-sor	Varmluft 140 20 - 30 Plåt 1 + 4
Shortbread/smördegsrem-sor	Över-/undervärme 160 20 - 35 Plåt 3
Rostat bröd1)	Snabbgrillning Hög 1 - 5 Galler 4
Hamburgare Grill Max 15 - 20 första		Galler/lång-	4 + 1
		sidan.	panna
		10 - 15 andra sidan.

1) Förvärm ugnen i 10 minuter.

12. UGN - UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

12.1 Rengöring

Rengöringsmedel

• Rengör produktens framsida endast med en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Rengör och kontrollera lucktätningen runt hålrummets ram.
• Använd en rengöringslösning för att rengöra metallytor.
• Rengör fläckar med ett milt rengöringsmedel. Applicera inte medlet på de katalytiska ytorna.

För användning varje dag

• Rengör ugsutrymmet efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till brand.
• Låt inte tillagad mat stå i ugnen längre än 20 minuter. Torka ugnsutrymmet med enbart en mikrofiberduk efter varje användning.

Tillbehör

• Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd enbart en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Diska inte tillbehören i diskmaskin (förutom AirFry plåten).

- Använd inte rengöringsmedel med slipeffekt eller vassa föremål när du rengör SuperClean-tillbehören och AirFry-plåten.

12.2 Rengöra AirFry-plåten

1. Sätt AirFry-plåten på bakplåten.
2. Häll i varmt vatten och diskmedel och låt det stå.
3. Rengör AirFry-plåten med en svamp eller en borste för att ta bort matrester.
   Den kan också diskas i diskmaskinen.

12.3 Ugnar i rostfritt stål eller aluminium

Rengör ugnsluckan endast med en fuktig trasa eller svamp. Torka med en mjuk trasa. Använd aldrig stålull, syror eller produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Rengör ugnens kontrollpanel med samma försiktighet.

Rengör inte den katalytiska ytan med ugnssprej, såpa eller andra rengöringsmedel. Det skadar den katalytiska ytan.

FÖRSIKTIGHETSÅTGÄRDER!

Tänd alltid ugnslampan vid katalytisk rengöring (i förekommande fall).

WARNING!

Håll barn borta när du rengör ugnen vid höga temperaturer. Ugnsytan blir mycket varm och det finns risk att man bränner sig.

Fläckar eller missfärgning av den katalytiska ytan påverkar inte de katalytiska egenskaperna.

Ta ut alla tillbehör ur ugnen innan den katalytiska rengöringen aktiveras.

Väggarna med katalytisk emalj är självrengörande. De absorberar fett som samlas på väggarna när produkten är igång.

För att stödja denna självrengöringsprocedur ska ugnen värmas upp tom regelbundet.

1. Rengör ugnens botten med varmt vatten och diskmedel, och torka den sedan.
2. Ställ in funktionen
3. Ställ in ugnstemperaturen på 250 °C och låt ugnen vara på i en timme.
4. När produkten har svalnat, rengör den med en mjuk, fuktig svamp.

12.5 Rengöring av ugnens bottenfördjupning

Rengöringsproceduren tar bort kalkbeläggningar från botten efter en ångkokning.

För funktionen: SteamBake vi rekommenderar att rengöringsproceduren görs efter 5–10 användningar.

1. Häll 250 ml vit vinäger i ugnens bottenfördjupning.
   Använd högst 6 % vinäger utan tillsatser.
2. Låt vinägern lösa upp kalkbeläggningar vid rumstemperatur i 30 minuter.
3. Rengör ugsutrymmet med varmt vatten och en mjuk trasa.

12.6 Borttagning av ugnstegarna

Vid rengöring av ugnen ska ugnsstegarna tas bort.

1. Dra först ut stegarnas främre del från sidoväggen.

1. Dra ut stegen baktill från ugnssidan och ta bort den.

Sätt tillbaka ugnsstegarna i omvänd ordning.

FÖRSIKTIGHETSÅTGÄRDER!

Se till att den längre fixeringsdelen är framtill. De två fixeringsdelarnas ändar måste peka bakåt. Felaktig installation kan skada emaljen.

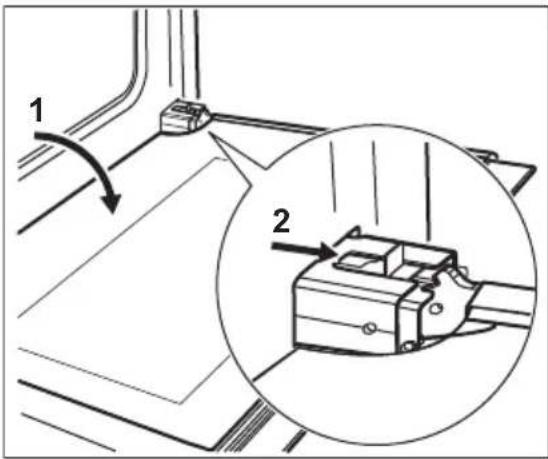

12.7 Ta bort ugnsluckan

Ta bort luckan för att göra rengöringen enklare.

1. Öppna luckan helt.
2. Flytta glidstycket tills du hör ett klickande ljud.
3. Stäng luckan tills glidstycket spärrar den.
4. Ta bort dörren.
   Luckan tas bort genom att du drar den utåt först på ena sidan och sedan på andra sidan.

Sätt tillbaka ugnsluckan i omvänd ordning när rengöringen är klar. Du ska höra ett klickljud när du sätter tillbaka luckan. Använd en tång om det behövs.

12.8 Ta bort och rengöra luckglasen

Glaset i luckan på din produkt kan skilja sig från den typ och form du ser på bilderna. Antalet glas kan skilja sig.

1. Ta tag i lucklist B på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.

1. Dra lucklisten framåt för att ta bort den.
2. Håll luckglasen i överkanten ett i taget och dra dem uppåt och ut ur skenorna.

Sätt tillbaka glasen genom att följa stegen i omvänd ordning.

12.9 Byte av lampan

WARNING!

Risk för elektrisk stöt! Lampan kan vara het.

1. Stäng av ugnen. Vänta tills ugnen är kall.
2. Koppla bort ugnen från eluttaget.
3. Lägg en trasa i botten av ugnsutrymmet.

Baklampan

Lampglaset hittar du längst bak i utrymmet.

1. Ta bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ugnslampan mot en passande 300 °C värmeresistent ugnslampa. Använd samma typ av lampa.
4. Sätt tillbaka lampglaset.

12.10 Lådan

WARNING!

Lägg inte mat inuti lädan.

WARNING!

Förvara inte brandfarliga föremål (såsom rengöringsmaterial, plastpåsar, ugnsvantar, papper, rengöringsprodukter, aerosoler, eller plastföremål) i lådan. När du använder ugnen kan lådan bli varm. Det finns en risk för brand.

Lådan under ugnen kan tas bort för att rengöras.

Ta ut lådan:

1. Dra ut lådan helt.
2. Lyft lådan något så att den kan lyftas uppåt i en vinkel mot lädskenorna.
   Utför proceduren i omvänd ordning för att installera lådan.

13. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

13.1 Vad gör jag om...

Problem Möjlig orsak Lösning
Du kan inte aktivera maskinen. Ugnen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.		Kontrollera att ugnen är korrekt an-sluten till strömförsörjningen.
Du kan inte aktivera maskinen. Säkringen har gått. Kontrollera att säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Restvärmeindikatorn tänds inte. Kokzonen har inte värmts upp efter-som den bara har använts under kort tid.		Kontakta ett auktoriserat service-center om zonen varit på tillräckligt länge för att vara varm.
Det går inte att aktivera den yttre värmezonen.	Aktivera den inre värmezonen först.
Ugnen värms inte upp. Ugnen är avstängd. Slå på ugnen.
Ugnen värms inte upp. Klockan är inte inställd. Ställ tiden
Ugnen värms inte upp. Nödvändiga inställningar är inte in-ställda.		Kontrollera att inställningarna är korrekta.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan.
Displayen visar "12:00". Ett strömavbrott har inträffat. Ställ in tiden på klockan igen.
Displayen visar F11. Matlagningstermometerns kontakt är inte rät isatt i uttaget.		Stick in matlagningstermometerns kontakt helt i uttaget.
Ånga och kondens avsätts på maten och i ugnsutrymmet.	Du har lämnat maten i ugnen för länge.	Låt inte maträtter stå i ugnen längre än 15–20 minuter efter att tillagning-en är klar.
Det blev inte bra när jag använde SteamBake-funktionen.	Du fyllde inte på bottenskålen med vatten.	Se "Aktivera SteamBake-funktio-nen".
Vattnet i bottenskålen kokar inte. Temperaturen är för låg. Ställ in temperaturen på minst 110°C. Se kapitlet "Råd och tips".
Vattnet rinner ut ur bottenskålen. Det är för mycket vatten i bottenskå- len.		Stäng av ugnen och se till att den är helt kall. Ta bort vattnet med en svamp eller en disktrasa. Tillsätt rätt mängd vatten i bottenskålen. Se "Aktivera SteamBake-funktionen".

13.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (MOD.)	......
Produktnummer (PNC)	......
Serienummer (S.N.)	......

14. ENERGIEFFEKTIVITET

14.1 Produktinformation enligt EU:s ekodesignförordningar för hällen

Modellidentifiering LKR66440NW
Typ av häll Häll för fristående spis
Antal kokzoner 4
Uppvärmningsmetod HighLight
Diameter på runda kokzoner (∅) Vänster fram		21.0 cm
	Vänster bak	14.5 cm
	Höger fram	18.0 cm
	Höger bak	18.0 cm
Energiförbrukning per kokzon (EC electric cooking)	Vänster fram	178.9 Wh/kg
	Vänster bak	181.8 Wh/kg
	Höger fram	182.1 Wh/kg
	Höger bak	172.7 Wh/kg
Energiförbrukning på hällen (EC electric hob) 178.9 Wh/kg

IEC/EN 60350-2 - Elektriska hushållsapparater för matlagning - Del 2: Hällar - Metoder för mätning av prestanda.

14.2 Spishäll – Energispartips

Du kan spara energi under den dagliga matlagningen om du följer tipsen nedan.

• Använd endast den mängd som behövs vid uppvärmning av vatten.
• Använd om möjligt lock på kokkärlet.

• Ställ kokkärlet på kokzonen innan den slås på.

• Kokkärlets botten ska ha samma diameter som kokzonen.

• Använd mindre kokkärl för mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärme för att hålla mat varm eller för att smälta mat.

14.3 Produktinformation och produktinformationsblad enligt EU:s ekodesign- och energimärkningsförordningar för ugn

Leverantörens namn Electrolux

Modellidentifiering LKR66440NW 947941415

Energieffektivitetsindex 95.3

Energieffektivitetsklass A

Energiförbrukning med standardbelastning, konventionellt läge 0.95 kWh/cykel

Energiförbrukning med standardbelastning, varmluftsläge 0.82 kWh/cykel

Antal kaviteter 1

Värmekälla Elektricitet

Volym 73 l

Typ av ugn Ugn inuti fristående spis

Massa 57.7 kg

IEC/EN 60350-1 - Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ångugnar och grillar - metoder för att mäta prestanda.

14.4 Ugn - Energibesparing

Följande tips hjälper dig att spara energi när du använder din produkt.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte ugnsluckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd köksredskap av metall och mörka, icke-reflekterande burkar och behållare för att spara energi.

Förvärm inte produkten före tillagning om det inte specifikt rekommenderas.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas.

Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att hålla maten varm eller värma upp andra rätter.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Varmluft med fukt

Denna funktion används för att spara energi under tillagningen.

14.5 Produktinformation om effektförbrukning och maxtid för att uppnå lämpligt strömsparläge

Effektförbrukning i viloläge 0.8 W

Maxtiden som krävs för att utrustningen automatiskt ska uppnå det lämpliga strömsparläget 20 min

15. MILJÖSKYDD

Återvinn material med symbolen ⚙.Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med

hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

......

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[EMPTY]

[EMPTY]

[EMPTY]

[Non-Text]

......

[Non-Text]

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[Non-Text]

[Non-Text]

......

......

......

[Non-Text]

[EMPTY]
