BRUKSANVISNING LKK640000W ELECTROLUX

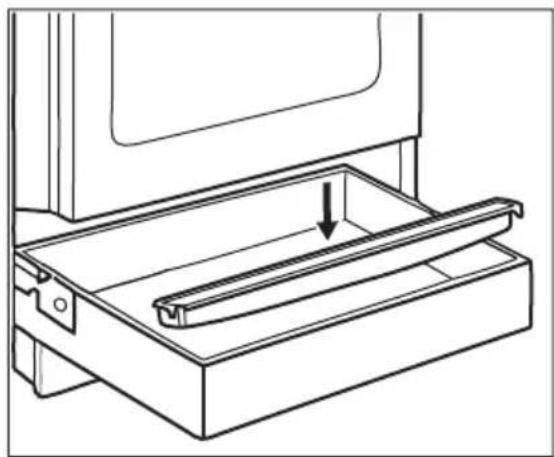

1. Tøm kondensopsamleren efter tilberedning.

6. KOGESEKTION - DAGLIG BRUG

ADVARSEL!

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och

registrera din produkt för bättre service:

www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠️ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan

användning inte innebär att genomsnittlig hushållsförbrukning överskrids.

• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Produkten är avsedd att användas på en höjd på upp till 2000 meter över havet.
• Produkten är inte avsedd att användas på fartyg, båtar eller dylikt.
• För att undvika överhettning får produkten inte installeras bakom en dekorativ lucka.
• Installera inte produkten på en plattform.
• Produkten är inte avsedd för användning med en extern timer eller ett separat fjärrkontrollsystem.
• WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.
• FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.
• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra glasluckan eller hållens gångjärnsförsedda lock eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.

• Koppla från strömtillförseln före underhåll.

• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.

• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

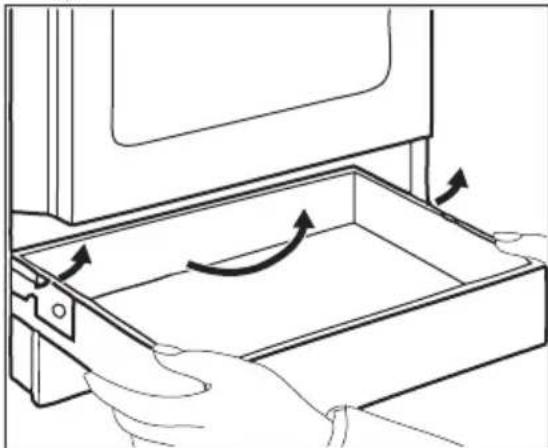

• Var försiktig när du rör vid förvaringslådan. Ugnen blir het.

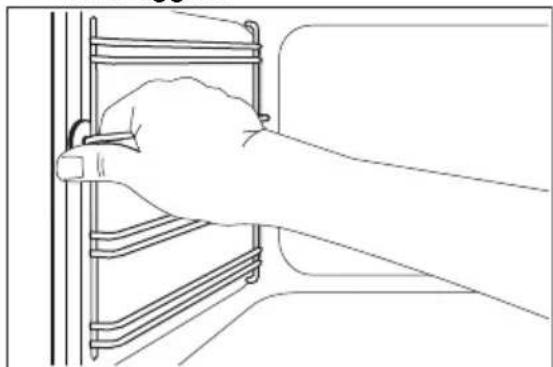

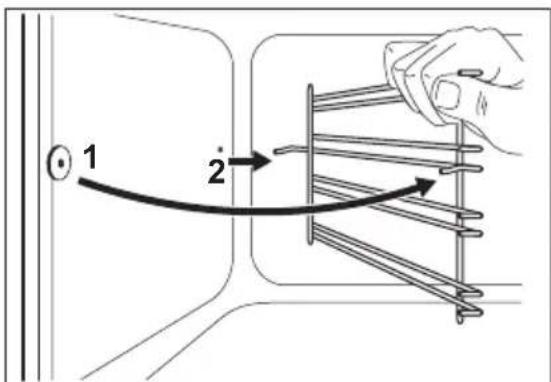

• För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

Produkten är lämplig för följande

marknader: DK SE

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Köksskåpet och inbyggnaden måste ha passande mått.
• Minsta avstånd till andra produkter ska beaktas.

• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

• Delar av produkten är strömförande. Stäng produkten med skåpluckan för att undvika att vidröra farliga delar.

• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

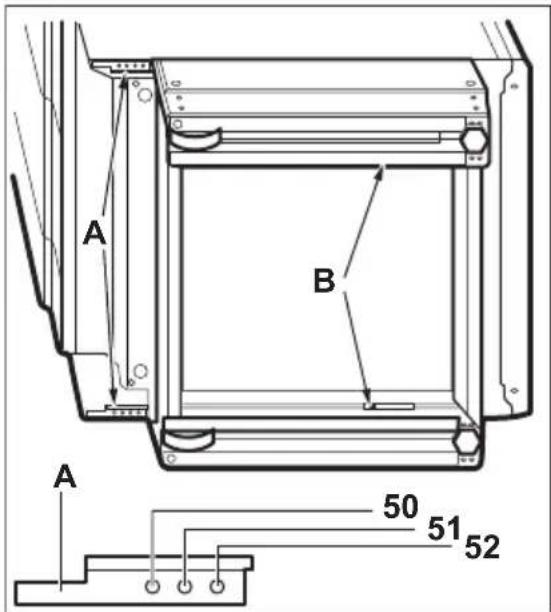

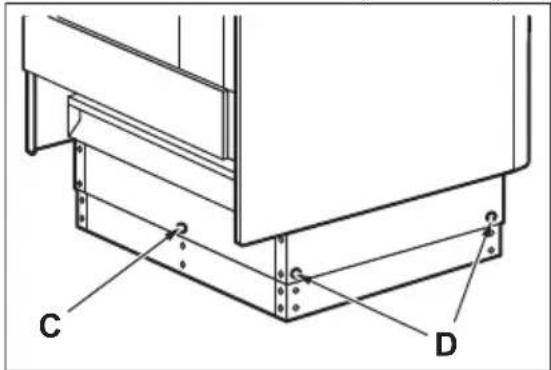

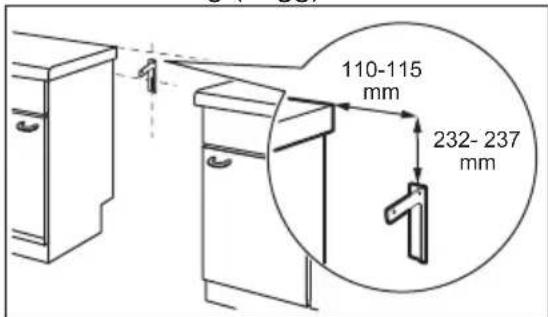

• Se till att montera ett stöd för att förhindra att produkten tippar. Se kapitlet Montering.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en kvalificerad elektriker.
• Produkten måste jordas.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.

2.3 Gasanslutning

• Alla gasanslutningar måste göras av en behörig person.
• Kontrollera före installation att de lokala distributionsförhållandena (typ av gas och gastryck) och produktens inställningar är kompatibla.
• Se till att kalluft kan cirkulera i produkten.
• Information om gastillförsel finns på typskylten.
• Denna produkt är inte ansluten till en anordning som leder ut förbränningsprodukter. Se till att ansluta produkten enligt gällande installationsregler. Följ kraven på tillräcklig ventilation.

2.4 Användning

WARNING!

Risk för personskador och brännskador. Risk för elstötar.

FÖRSIKTIGHET!

Användning av en gaskokare resulterar i produktion av värme, fukt och förbränningsprodukter i det rum där den är installerad. Se till att köket är välventilerat, särskilt när produkten används. Långvarig intensiv användning av produkten kan kräva ytterligare ventilation, t.ex. ökad mekanisk ventilation där sådan förekommer, ytterligare ventilation för att på ett säkert sätt avlägsna förbränningsprodukter till utomhusluft (extern luft) samtidigt som det ger ökat luftflöde i rummet med extra ventilation. Rådfråga en kvalificerad person före installation av extraventilationen.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbetseller avlastningsyta.

WARNING!

Risk för brand och explosion

- Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från

fetter och oljor när du lagar mat med dem.

• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.

WARNING!

Risk för skador på produkten föreligger.

- För att förhindra skador eller missfärgning på emaljen:

– placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
– lägg inte aluminiumfolie direkt på ugnsbotten.
– häll inte vatten direkt i den heta produkten.
– Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
– var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.
• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Låt inte heta kokkärl stå på kontrollpanelen.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Lämna aldrig en brännare påslagen med tomma grytor eller utan grytor.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor. Lyft alltid sådana föremål när de flyttas på kokhällen.

• Se till att ventilationen är god i rummet där produkten är installerad.

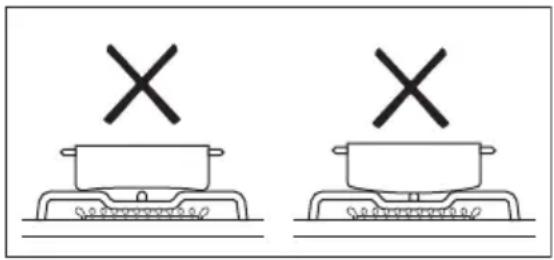

• Använd alltid ett stabilt kokkärl med rätt form och en storlek så att brännarens låga täcks.

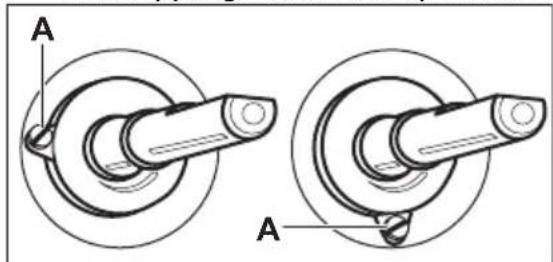

• Kontrollera att lågan inte släcks när ratten vrids snabbt från MAX- till MIN-läget.
• Använd endast tillbehör som medföljer produkten.
• Montera inte en elddiffusör på brännaren.

2.5 Skötsel och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten före underhåll. Koppla bort produkten från eluttaget.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.

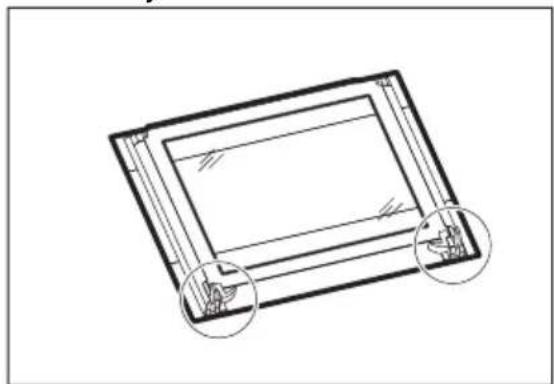

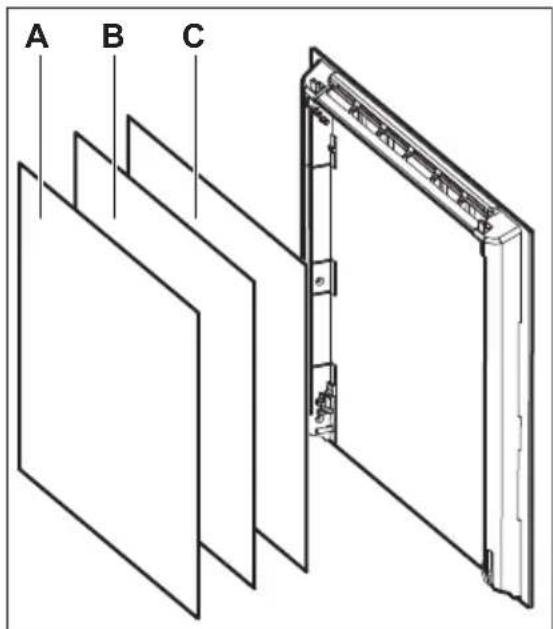

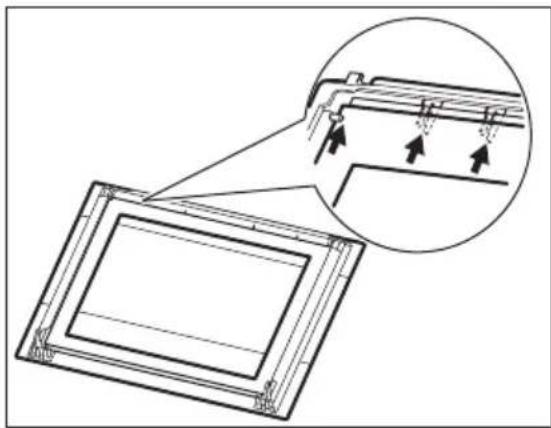

• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.

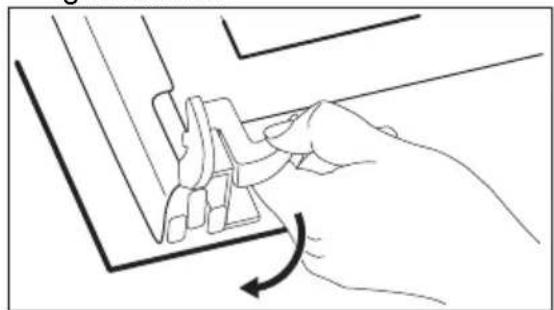

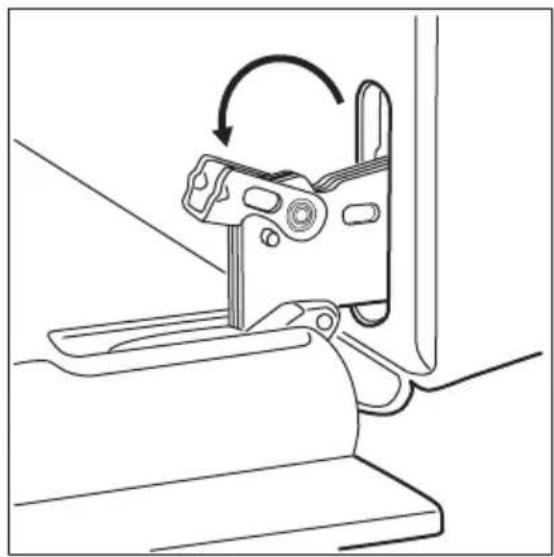

• Var försiktig när du tar bort luckan. Luckan är tung!
• Kvarblivet fett eller mat i produkten kan orsaka brand.
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med något slag av rengöringsmedel.
• Diska inte brännarna i diskmaskinen.

2.6 Invändig belysning

WARNING!

Risk för elektrisk stöt!

- När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att täla extrema fysiska förhållanden i hushållsapparater,

såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

• Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.7 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

Du kan installera din fristående produkt med skåp på en eller båda sidorna och i ett hörn.

Läs i tabellen för minsta avständ för inbyggnad.

2.8 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.
• Platta de externa gasledningarna.

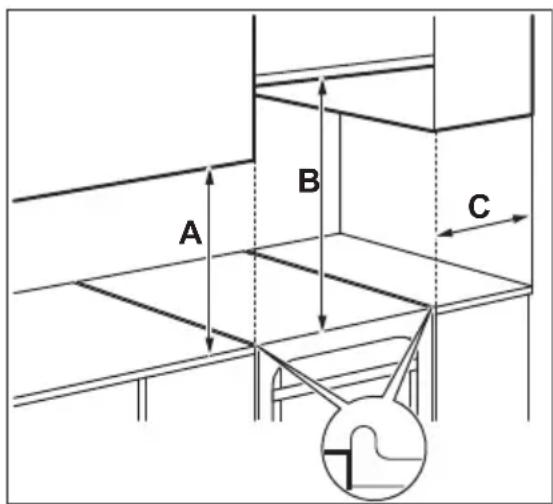

Minsta avständ

Mått mm

A 400

B 650

C 150

3.2 Tekniska data

Märkspänning 230 V

Frekvens 50 - 60 Hz

Produktklass 1

Dimension mm

Höjd 857 - 917

Bredd 599

Djup 600

3.3 Andra tekniska data

Produktkategori: II2H3B/P

III1ae2H3B/P

Gas ursprunglig: G30/31 (3B/P) 30/30 mbar

Byte av gas: G20 (2H) 20 mbar	G110 (1a) 8 mbar
	G150.1 (1e) 8 mbar

3.4 Förbikopplingsdiametrar

BRÄNNARE ÖVERSTRÖMNING 1/100 mm

Extra 29

Medelsnabb 32

Multikrona 67

3.5 Gasbrännare för NATURGAS G20 20 mbar

BRÄNNARE NORMAL EF-FEKT kW	REDUCERAD EFFEKTkW	INJEKTORMÄRKE1/100 mm
Multikrona 3.7 1.80 146
Medelsnabb 1.85 0.43 96
Extra 0.95 0.35 70

3.6 Gasbrännare för LPG G30 30 mbar

BRÄNNARE NORMAL EF-FEKT kW		REDUCERAD EFFEKT kW	INJEKTOR-MÄRKE 1/100 mm	NOMINELLT GASFLÖDE g/h
Multikrona 3.2 1.80 90x		233
Medelsnabb	1.9 0.43	71	138
Extra	0.95	0.35	50	69

3.7 Gasbrännare för LPG G31 30 mbar

BRÄNNARE	NORMAL EF-FEKT kW	REDUCERAD EF-FEKT kW	INJEKTOR-MÄRKE1/100 mm	NOMINELLTGASFLÖDE g/h
Multikrona	2.8	1.6	90x	200
Medelsnabb	1.6	0.38	71	114
Extra	0.85	0.31	50	61

3.8 Gasbrännare för STADSGAS G110 8 mbar

BRÄNNARE NORMAL EF-FEKT kW	REDUCERAD EFFEKTkW	INJEKTORMÄRKE1/100 mm
Multikrona 3.5 1.40 350
Medelsnabb 2.0 0.45 210
Extra 1.0 0.35 142

3.9 Gasbrännare för STADSGAS G150.1 8 mbar

BRÄNNARE NORMAL EF-FEKT kW	REDUCERAD EFFEKTkW	INJEKTORMÄRKE1/100 mm
Multikrona 3.8 1.40 350x
Medelsnabb 2.0 0.5 190
Extra 1.0 0.4 127

3.10 Gasanslutning

WARNING!

Innan du ansluter gasen ska du koppla från produkten från eluttaget eller stänga av säkringen i säkringsskåpet. Stäng den primära ventilen på gastillförseln.

Använd fasta anslutningar eller använd ett flexibelt rör i rostfritt stål i enlighet med gällande regelverk. Om flexibla metalledningar används, se noga till att de inte kommer i kläm eller kommer i kontakt med rörliga delar.

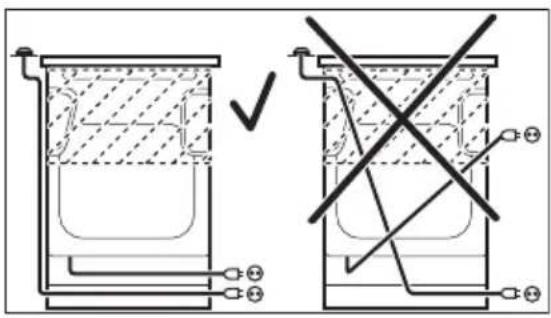

Gasanslutningsröret får inte vidröra den del av produkten som visas på bilden.

WARNING!

När installationen är klar, kontrollera att tätningen på varje rörbeslag inte läcker. Kontrollera tätningen med tvållösning, inte en eldslåga.

3.11 Anslutning med böjliga icke-metalliska rör

Du kan använda ett böjligt rör om anslutningen är lättåtkomlig. Det böjliga röret måste fästas ordentligt med klämmor.

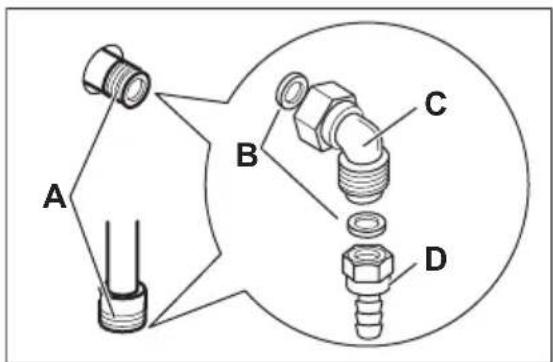

Använd alltid rörhållaren och packningen vid installation. Det böjliga röret kan användas när:

• det inte kan bli varmare än rumstemperatur, högre än 30 °C,
• det inte är längre än 1500 mm,
• det inte smalnar av någonstans,
• det inte är snott eller åtdraget,
• det inte kommer i kontakt med vassa kantar eller hörn,
• dess skick kan kontrolleras på ett enkelt sätt.

Kontrollera vid kontroll av det böjliga röret:

- det inte uppvisar några sprickor, jack eller brännmärken på de två ändarna och hela längden,

• materialet inte har hårdnat, utan uppvisar sin rätta elasticitet,
• fästklämmorna inte har rostat,
• hållbarhetsdatumet inte har passerat. Ifall en eller flera defekter syns, laga inte röret, utan ersätt det.

Gastillförselns anslutning sitter på baksidan av kontrollpanelen.

3.12 Justering för olika gastyper

Låt bara en auktoriserad person göra justering för olika gastyper.

Om produkten är inställd på flytande gas kan du ändra den till naturgas, med de rätta injektorerna.

Gasfrekvensen justeras för att passa.

WARNING!

Kontrollera att gasvreden är i avstängt läge innan du byter injektorerna. Koppla bort maskinen från elnätet. Låt produkten svalna. Det finns risk för personskador.

Produkten är inställd på standardgas. För att ändra inställningen, använd alltid packningen.

A. Gasanslutningspunkt (endast en punkt gäller för produkten)
B. Packning
C. Justerbar anslutning
D. Hållare för gasol

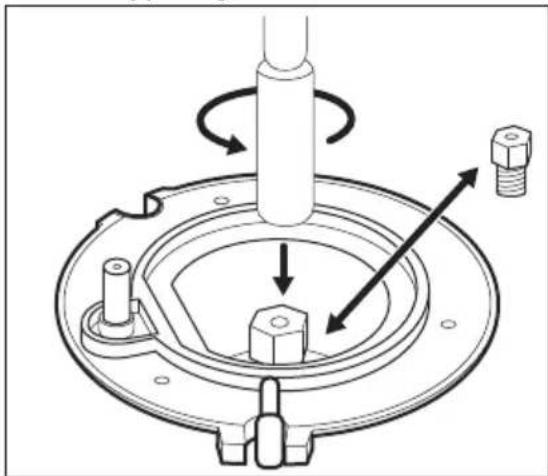

3.13 Byte av injektorer till håll

Byt injektorerna när du byter gastyp.

1. Ta bort kastrullstöden.
2. Ta bort brännarnas lock och krona.
3. Ta bort injektorerna med en hylsnyckel 7.
4. Byt injektorer med de som krävs för den typ av gas som du använder.

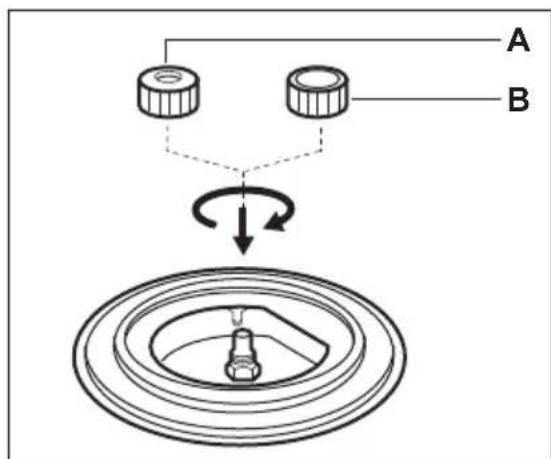

1. Ändra till gas G110, genom att ansluta luftreglaget till huvudmunstyckena.

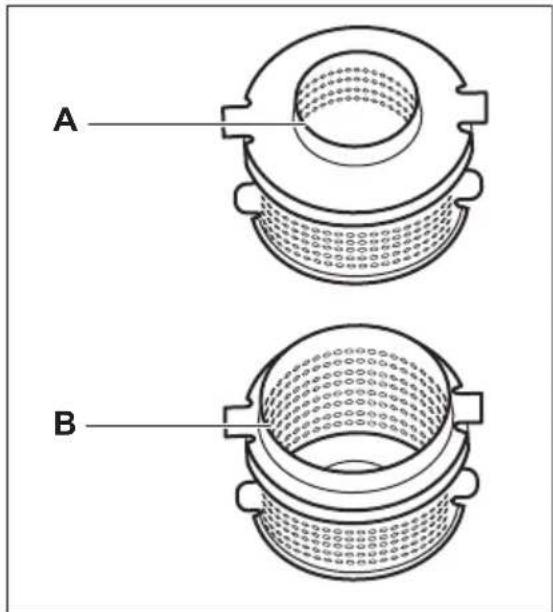

Luftregulators diam-eter	Typ av brän-nare
10 mm (A) • medels-nabb• extra
16 mm (B) • multikro-na

Skruva fast luftreglagen så mycket det går.

1. Byt ut typskylten (sitter nära anslutningen till gasbehållaren) mot en för den nya gastypen.

Denna skylt finns i påsen som medföljer produkten.

Om gastillförseltrycket inte är konstant eller skiljer sig från erforderligt tryck, installera en tryckregulator på gasledningen.

3.14 Justering av gasens miniminivå på hällens brännare

1. Koppla loss produkten från elnätet.
2. Ta bort vredet för hällen. Om det inte finns någon åtkomst till förbikopplingsskruven, demontera kontrollpanelen innan justeringen startar.
3. Justera förbikopplingsskruven A med en tunn plan skruvmejsel. Modellen avgör förbikopplingsskruvens A position.

Ändra från naturgas till flytande gas

1. Dra åt förbikopplingsskruven helt.
2. Sätt tillbaka vredet.

Ändra från flytande gas till naturgas

1. Lossa förbikopplingsskruvens position A ungefär ett varv.
2. Sätt tillbaka vredet för hällen.
3. Anslut produkten till elnätet.

WARNING!

Sätt tillbaka stickkontakten i eluttaget först när alla delar satts tillbaka på sina ursprungliga platser. Det finns risk för personskador.

1. Tänd brännaren. Se avsnittet "Häll - Daglig användning".
2. Vrid vredet för hällen till minimiläge.
3. Ta bort vredet för hällen igen.
4. Skruva sakta på förbikopplingsskruven tills lågan är som minst och stabil.
5. Sätt tillbaka vredet för hällen.

3.15 Ändring av spisens höjd och djup

Spisen är vid leverans 897 mm hög och 500 mm djup.

1. Lägg spisen på sidan.
2. Ändra sockelns djup genom att lossa skruv A och lossa skruvarna B på konsolen.

1. Ställ in önskat djup.
2. Skruva i skruvarna A och B.
3. För ändring av höjden, lossa skruv C (1 skruv) i mitten baktill på sockeln och sidoskruvarna D (4 skruvar).

1. Tryck in sockeln till önskad höjdinställning: 917, 887 eller 857 mm.
2. Skruva i skruvarna C och D.

3.16 Tippskydd

Ställ in rätt höjd och utrymme för produkten innan du sätter dit tippskyddet.

FÖRSIKTIGHET!

Var noga med att montera tippskyddet i rätt höjd.

Se till att ytan bakom produkten är jämn.

Du måste installera tippskyddet. Om du inte installerar den kan produkten tippa.

Din produkt har symbolen som visas på bilden (i förekommande fall) för att påminna dig om att montera tippskyddet.

1. Installera tippskyddet 232–237 mm nedanför produktens ovansida, och med 110–115 mm avständ från produktens sida till det runda hålet på konsolen. Skruva fast den i det fasta materialet eller använd lämplig förstärkning (vägg).

1. Du hittar hålet till vänster på produktens baksida. Lyft produktens framsida och placera den i mitten av utrymmet mellan skåpen. Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet till mitten av produkten.

Om du ändrar spisens mått måste du justera tippskyddet korrekt.

FÖRSIKTIGHET!

Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet till mitten av produkten.

3.17 Elektrisk installation

WARNING!

Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlen för Säkerhet inte följs.

4. PRODUKTBESKRIVNING

4.1 Allmän översikt

Denna produkt levereras med en huvudkontakt och en huvudkabel

WARNING!

Nätkabeln får inte vidröra den del av produkten som är skuggad på bilden.

1 Rattar för hällen
2 Temperaturratt
3 Temperaturindikator/symbol
4 Funktionsratt för ugn
5 Värmeelement
6 Lampa
7 Fläkt
8 Ugnsstegar, borttagbara
9 Hyllplaceringar

4.2 Hällens layout

4.3 Tillbehör

• Galler
För kokkärl, kakformar, stekar.
• Bakplåt
För kakor och småkakor.
- Grill- / stekpanna
För bakning, stekning eller som uppsamlingsfat.

1 Extra brännare
2 Ångutlopp - antal och position beror på modell
3 Medelsnabb brännare
4 Medelsnabb brännare
5 Brännare med multikrona

• Förvaringslåda
  Förvaringslådan finns under ugnsutrymmet.
  • Kondensbehållare
  För att samla upp kondens som bildats när ugnen varit igång.

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Första rengöring

Ta ut alla tillbehör och flyttbara ugnsstegar ur ugnen.

Se avsnittet "Underhåll och rengöring".

Rengör ugnen och tillbehören innan du använder den första gången.

Sätt tillbaka tillbehören och de flyttbara ugnsstegarna på sin ursprungliga plats.

5.2 Förvärmning

Sätt den tomma ugnen på förvärmning innan du använder den första gången.

1. Ställ in funktionen . Ställ in högsta temperaturen.

2. Låt ugnen stå på i en timme.

3. Ställ in funktionen . Ställ in högsta temperaturen. Högsta temperaturen för den här funktionen är 210 °C.

4. Låt ugnen vara igång i 15 minuter.
5. Ställ in funktionen . Ställ in högsta temperaturen.
6. Låt ugnen vara igång i 15 minuter.
7. Stäng av ugnen och låt den svalna. Tillbehören kan bli varmare än normalt. Ugnen kan avge lukt och rök. Se till att ventilationen är tillräcklig i rummet.

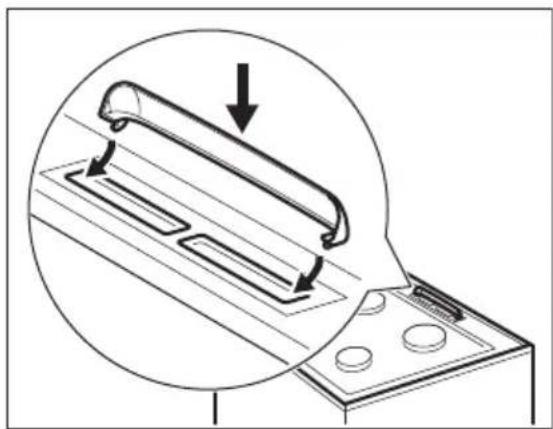

5.3 Installera ångutloppsskyddet

1. Sätt skyddets krokar under framkanten på ångutloppshålen.
2. Tryck ner den bakre kanten för att låsa skyddet.

5.4 Montering av kondensbehållare

1. Placera kondensbehållaren på framsidan av förvaringslådan.

1. Töm kondensbehållaren efter tillagning.

6. HÄLL – DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Tändning av hällbrännaren

Tänd alltid brännaren innan du ställer kokkärlet på den.

WARNING!

Var mycket försiktig när du använder öppen eld i en köksmiljö. Tillverkaren påtar sig inget ansvar för felaktig användning av öppen eld.

1. Vrid vredet för hällen motsols till maximal gasflödesposition och tryck in det för att tända brännaren.

2. Håll vredet för hällen intryckt i högst 10 sekunder så hinner termoelementet värmas upp. Om detta inte görs kommer gastillförseln att brytas.

3. Justera lågan när den har blivit normal.

WARNING!

Håll inte vredet intryckt längre än 15 sekunder. Om brännaren inte tänds efter 15 sekunder, släpp vredet, ställ det i Av-läge och vänta minst en minut innan du försöker tända brännaren igen.

Om brännaren inte tänds efter några försök, kontrollera att kronan och dess lock sitter i rätt läge.

Brännaren kan tändas utan elektrisk ström. Sätt i detta fall en låga vid brännaren, tryck ner motsvarande vred och vrid det till högsta läget. Håll vredet intryckt i högst 10 sekunder så hinner termoelementet värmas upp.

Om brännaren släcks, vrid vredet till avstängt läge och försök tända brännaren igen efter minst en minut.

Gnistgeneratorn kan starta automatiskt när du slår på strömmen efter installationen eller ett strömavbrott. Det är helt normalt.

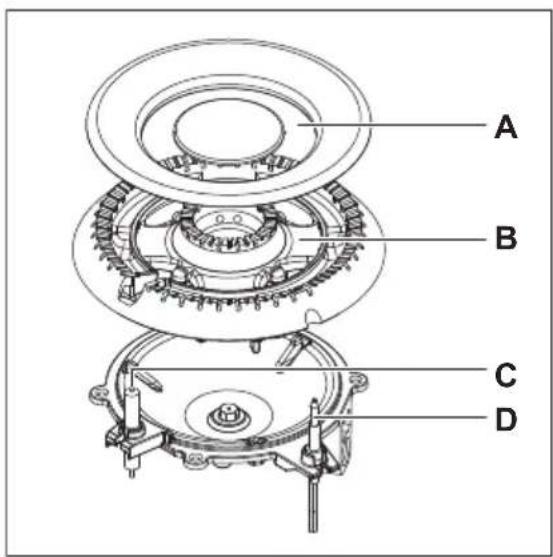

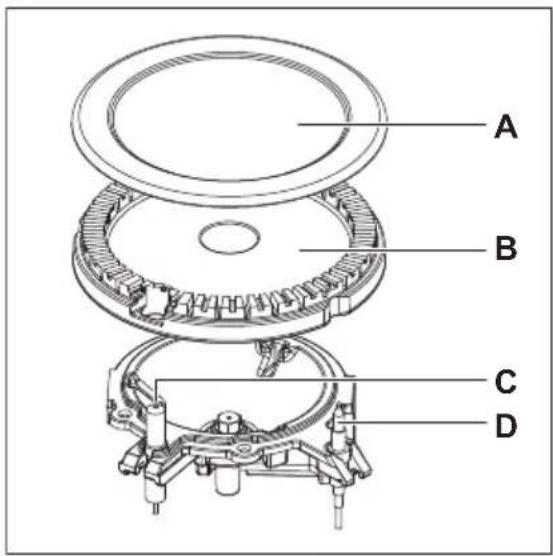

6.2 Brännaröversikt

A. Brännarlock
B. Brännarkrona
C. Tändningsljus
D. Termoelement

6.3 Stänga av brännaren

Släck lågan genom att vrida vredet till avstängt läge 0

WARNING!

Vrid alltid ned lågan eller stäng av den innan kokkärl tas bort från brännaren.

7. HÄLL - RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

7.1 Kokkärl

WARNING!

Sätt inte samma kastrull på två brännare.

WARNING!

Ställ inte instabila eller skadade kärl på brännaren för att förhindra spill och skador.

FÖRSIKTIGHET!

Kontrollera att kastrullhandtagen inte är ovanför hällens framkant.

FÖRSIKTIGHET!

Kontrollera att kokkärlen ställs mitt på brännaren för att få maximal stabilitet och lägre gasförbrukning.

WARNING!

Använd inte kärl som har kantbaserad eller konvex botten på värmeplattan, eftersom det finns risk för att de stjälper.

Använd endast kokkärl med en diameter som motsvarar brännarnas storlek.

Brännare Kokkärlets diameter (mm)
Extra 120 - 180
Medelsnabb	140 - 220/2401)
Multikrona	160 - 240/2601)

1) När bara ett kokkärl används på hällen.

8. HÄLL – UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

8.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Rengör hällens yta med lämpligt rengöringsmedel.
• Tvätta delar i rostfritt stål med vatten och torka sedan med en mjuk trasa.

8.2 Rengöring av hällen

• Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador.
• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.
• För att rengöra de emaljerade delarna, locken och kronorna, diska med varmt vatten och diskmedel och torka dem noga innan du sätter tillbaka dem.

8.3 Rengöring av tändstiftet

Denna funktion har en keramisk tändningslåga och en metallelektrod. Håll dessa komponenter rena för att förhindra svårigheter med att tända, och se till att ringens hål inte är blockerade.

8.4 Kastrullstöd

Kastrullstöden tål inte maskindisk. De måste diskas för hand.

1. Avlägsna kastrullstöden för att enkelt rengöra hällen.

Var försiktigt när du sätter tillbaka kastrullstöden för att undvika att hållens ovansida skadas.

1. Emaljbeläggningen kan ibland ha vassa kanter så var försiktig när du diskar kastrullstöden för hand och torkar dem. Om nödvändigt kan du avlägsna envisa fläckar med en rengöringspasta.

2. Var noga med att placera kastrullsstöden korrekt efter rengöring.

3. För att brännarna ska fungera korrekt måste du kontrollera att kastrullstödens armar är i mitten av brännaren.

8.5 Periodiskt underhåll

Prata med ditt lokala servicecenter med jämna mellanrum för att kontrollera

skicket på gasledningen och tryckregulatorn (i förekommande fall).

9. UGN – DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

9.1 Sätta på och stänga av ugnen

1. Vrid vredet för ugnsfunktioner för att välja en ugnsfunktion.
2. Vrid temperaturvredet för att välja temperatur.
   Lampan tänds när ugnen är igång.
3. Ställ vreden för ugnsfunktioner och temperaturen i Off-läget (Av) för att stänga av ugnen.

9.2 Säkerhetstermostat

Om ugnen inte fungerar som den ska eller om det finns felaktiga komponenter, kan en farlig överhettning uppstå. För att förhindra detta har ugnen en säkerhetstermostat som stänger av strömtillförseln. Ugnen sätts på igen automatiskt när temperaturen sjunker.

9.3 Ugnsfunktioner

Symbol Ugnsfunktioner Användning
	Av-läge Ugnen är avstängd.
	Ugnsbelysning För att tända lampan utan att använda en tillagningsfunktion.
	Traditionell tillagning (med över- och under-värme) Bakning och stekning på en ugnsnivå.
	Snabbgrillning För att grilla tunna matvaror i stora mängder och rosta bröd.
	Varmluftsgrillning Varmluftsstekning på första ugnsnivån för större köttstycken eller fågelkött med ben. För att bryna och göra gratänger.
	Pizzainställning För att tillaga pizza. För att bryna ordentligt och få en knaprig botten.
	Konvektion Tillagning av flera olika rätter samtidigt. Tillagning av hemgjord frukt i sockerlag eller torkning av svamp eller frukt.
	Tillagning med låg temperatur Tillagning av möra, saftiga stekar.

Symbol Ugnsfunktioner Användning

Baka med ånga Denna funktion är för att spara energi under tillag-

ningen. För tillagningsinstruktioner, se kapitlet "Råd och tips", Baka med ånga. Ugnsluckan ska hållas stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Värmeeffekten kan minskas. För allmänna rekommendationer om energibesparing, se kapitlet "Energieffektivitet", Ugn – Energibesparing. Avsikten med denna funktion är uppfyllande av energieffektivitetsklassning enligt EN 60350-1.

10. UGN - ANVÄNDNING AV TILLBEHÖR

WARNING!

Se Säkerhetsavsnitten.

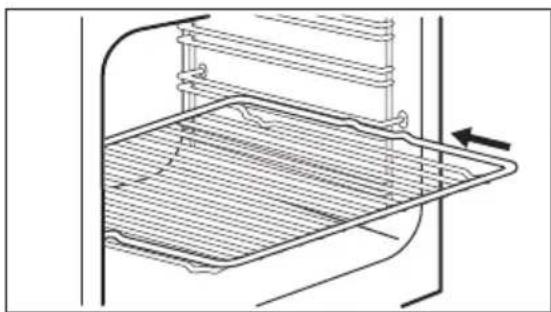

10.1 Sätta in tillbehör

Galler:

Sätt gallret mellan stegparen på önskad nivå.

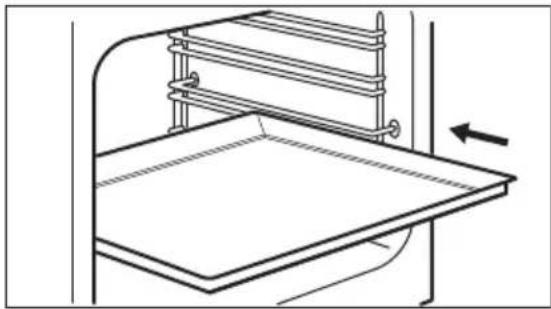

Plåt:

Tryck inte in bakplåten hela vägen till ugnens bakre vägg. Detta förhindrar värmen från att cirkulera runt plåten. Maten kan bli bränd, särskilt på plåtens bakre del.

Sätt in bakplåten eller långpannan mellan stegparet på ugnsstegen. Kontrollera att det inte vidrör ugnens bakre vägg.

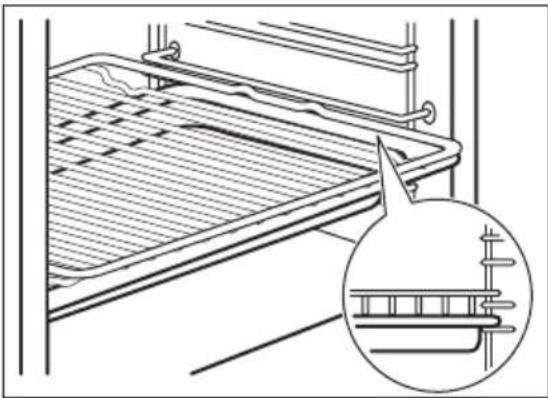

Galler och långpanna tillsammans:

För in långpannan mellan skenorna på hyllstöden och ugnsgallret på skenorna ovan.

Se Säkerhetsavsnitten.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

11.1 Allmän information

Produkten har fyra hyllpositioner. Räkna hyllnivåerna nedifrån.

Produkten har ett specialsystem som gör att luften cirkulerar och återanvänder ångan. Med det här systemet kan man tillaga i ånga, vilket gör att maten saftig inuti och krispig på utsidan. Det gör att tillagningstiden och energiåtgången minskas till ett minimum.

Fukt kan kondensera i produkten eller på ugnsluckans glas. Det är helt normalt. Stå inte för nära produkten när luckan öppnas under tillagning. För att minska kondensen kan man låta produkten vara igång i 10 minuter före tillagning.

Ta bort fukten efter varje användning.

Sätt ingenting direkt på produktens botten och lägg heller inget aluminiumfolie på några tillbehör i produkten under tillagning. Detta kan påverka bakningsresultatet och skada emaljen.

11.2 Gräddning

För första gräddningen, använd den lägre temperaturen.

Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.

Bakverk vid olika nivåer blir inte alltid lika bruna. Du behöver inte ändra ugnstemperaturen om de blir olika bruna. Detta jämnar ut sig under bakningen.

Plåtarna i ugnen kan vrida sig under bakning. När plåtarna kallnar igen återtar de sin normala form.

11.3 Baka kakor

Öppna inte ugnsluckan förrän 3/4 av den inställda tillagningstiden har gått.

Om du använder två bakplåtar samtidigt, se till att det finns en ledig falsnivå mellan dem.

11.4 Tillagning av kött och fisk

Använd en djup form för mat med fett i för att förhindra stänk som inte går att ta bort.

Låt köttet stå i ca 15 minuter innan du skär i det så att köttsaften inte sipprar ut.

För att förhindra att det blir för mycket matos under tillagning kan man hälla lite vatten i den djupa formen. För att förhindra rökkondens, tillsätt lite vatten varje gång det tar slut.

11.5 Lågtemperaturstekning

När du använder den här funktionen ska maten alltid lagas utan lock.

Använd den här funktionen för magra, möra stycken av kött och fisk. Lågtemperaturstekning kan inte användas för recept som grytstek eller fet fläskstek. Använd 125 °C för små köttbitar, t.ex. biffar.

11.6 Tillagningstider

Tillagningstiderna beror på vilken typ av mat som ska tillagas samt dess konsistens och volym.

I början rekommenderar vi att man övervakafar maten under tillagningen. Hitta de bästa inställningarna (värme, tillagningstid, etc.) för dina kokkärl, recept och volymer när du använder produkten.

11.7 Traditionell tillagning (med över- och undervärme)

Livsmedel Mängd (g) Temperatur (°C)		Tid (min) Hyllpla-cering	Tillbehör
Kakbotten^1)	1 000 160–170 30–35 2 Bakplåt
Jästkaka med äpple	2 000 170–190 40–50 3 Bakplåt
Långpanna 1 500 160–170		45–552)	2 Bakplåt
Hel kyckling 1 350 200–220 60–70 2 Galler
			1 Bakplåt
Halv kyckling 1 300 190–210 35 + 30 3 Galler
			1 Bakplåt
Fläskkotlett 600 190–210 30–35 3 Galler
			1 Bakplåt
Pudding^1)	800 230–250 10–15 2 Bakplåt
Fylld jästka-ka 1)	1 200 170–180 25–35 2 Bakplåt
Cheesecake 2 600 170–190 60–70 2 Bakplåt
Schweizisk äp-pelkaka1)	1 900 200–220 30–40 1 Bakplåt
Fylld jästka-ka 1)	2 400 170–180	55–653)	2 Bakplåt
Bondbröd^4)	750 + 750 180–200 60–70 1 2 lätta formar		(längd: 20 cm)
Rumänsk sock-erkaka1)	600 + 600 160–170 40–50 2 2 lätta formar		(längd: 25 cm)på samma hyll-position
Rumänsk sock-erkaka - tradi-tionell	600 + 600 160–170 30–40 2 2 lätta formar		(längd: 25 cm)på samma hyll-position
Jästbullar^1)	800 200–210 10–15 2 Bakplåt
Rulltårta^1)	500 150–170 15–20 1 Bakplåt
Maräng 400 100–120 40–50 2 Bakplåt
Smulpaj 1)	1 500 180–190 25–35 3 Bakplåt

Livsmedel Mängd (g)	Temperatur(°C)	Tid (min)	Hyllpla-cering	Tillbehör
Butterkaka 1)	600	180–200	20–25	2 Bakplåt

1) Förvärm ugnen i 10 minuter
2) När ugnen har stängts av ska kakan stå kvar i ugnen i 7 minuter.
3) När ugnen har stängts av ska kakan stå kvar i ugnen i 10 minuter.
4) Ställ in temperaturen på 250 °C och förvärm ugnen i 10 minuter.

11.8 Baka med ånga 📋

Livsmedel Tempe-	Tid (min) Ugns-	Tillbehör
	ratur(°C)	nivå
Bröd och pizza
Bullar 190 25 - 30 2 bakplåt eller grill-/långpanna
Franskbullar 200 40 - 45 2 bakplåt eller grill-/långpanna
Fryst pizza 350 g 190 25 - 35 2 galler
Kakor på en bakplåt
Rulltårta 180 20 - 30 2 bakplåt eller grill-/långpanna
Brownie	180 35 - 45 2 bakplåt eller grill-/långpanna
Kakor i burk
Sufflé 210 35 - 45 2 sex keramiska ramekiner pågaller
Sockerkaksbotten	180 25 - 35 2 flan-form på galler
Sockerkaka	150 35 - 45 2 kakburk på galler
Fisk
Fisk i påsar 300 g	180 25 - 35 2 bakplåt eller grill-/långpanna
Hel fisk, 200 g	180 25 - 35 2 bakplåt eller grill-/långpanna
Fiskfilé, 300 g	180 30 - 40 2 pizzaform på galler
Kött
Kött i påse 250 g	200 35 - 45 2 bakplåt eller grill-/långpanna
Köttspett 500 g 200 30 - 40 2 bakplåt eller grill-/långpanna
Små bakade godsaker
Cookies	170 25 - 35 2 bakplåt eller grill-/långpanna
Macroner	170 40 - 50 2 bakplåt eller grill-/långpanna
Muffins	180 30 - 40 2 bakplåt eller grill-/långpanna

Livsmedel Tempe-	Tid (min) Ugns-		Tillbehör
	ratur(°C)	nivå
Crackers 160 25 - 35 2 bakplåt eller grill-/långpanna
Mördegskakor 140 25 - 35 2 bakplåt eller grill-/långpanna
Tarteletter 170 20 - 30 2 bakplåt eller grill-/långpanna
Vegetarian
Blandade grönsaker i påse 400 g	200 20 - 30 2 bakplåt eller grill-/långpanna
Omelett 200 30 - 40 2 pizzaform på galler
Grönsaker på plåt 700 g	190 25 - 35 2 bakplåt eller grill-/långpanna

11.9 Snabbgrillning

Livsmedel Mängd (g) Temperatur(°C)		Tid (min) Ugnsni-vå	Tillbehör
Biffar 1)	1000 250 15 + 15 3 galler		1 bakplåt
Halv kyckling	1200 230 30 + 30 2 galler		1 bakplåt
Fläskkotlett	500 230 25 + 25 3 galler		1 bakplåt

1) Förvärm ugnen i 10 minuter.

11.10 Varmluftsgrillning

Livsmedel Mängd (g)		Temperatur(°C)	Tid (min) Ugnsni-vå		Tillbehör
Halv kyckling	1200	200	25 + 25	2	galler
				1	bakplåt
Fläskkotlett	500	230	20 + 20	2	galler
				1	bakplåt

11.11 Pizza/paj-funktion

Livsmedel Mängd (g) Temperatur (°C)	Tid (min) Ugnsni-vå	Tillbehör
Pizza 1000 200 - 210 20 - 30 2 bakplåt
Hel kyckling 1400 165 - 175 55 - 65 2 bakplåt
Halv kyckling 1350 165 - 175 30 + 35 3 bakplåt
Quiche Lorrai- ne 1)	1000 210 - 220 20 - 30 2 bakplåt

1) Förvärm i ugnen i 10-15 minuter.

11.12 Information för provningsinstitut

Livsmedel Funktion Tempe-		Tillbehör Ugnsni-ratur (°C)	vå	Tid(min)
Småkakor, 16 st/plåt	Traditionell till-agning (medöver- och undervärme)	160 bakplåt 3 20 - 30
Äppelpaj (2 formar∅20 cm, diagonalt placerade)	Traditionell till-agning (medöver- och undervärme)	190 Galler 1 65 - 75
Sockerkaka utan fett	Traditionell till-agning (medöver- och undervärme)	180 Galler 2 20 - 30
Småbröd / mördeg-skakor	Traditionell till-agning (medöver- och undervärme)	140 bakplåt 3 15 - 30
Rostat bröd Snabbgrillning 250 Galler 3 5 - 10
Hamburgare av nötkött1)	Varmluftsgrill-ning	250 galler eller grill-/långpanna	3 15–20	första sidan; 15–20 and-ra sidan

1) Förvärm i ugnen i 10 minuter

12. UGN – UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

12.1 Rengöring

Rengör ugnens framsida med en mjuk trasa med varmt vatten och ett milt rengöringsmedel.

Använd ett särskilt rengöringsmedel för att rengöra metallytor.

Rengör ugnen invändigt efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda. Risken är högre för grillpannan.

Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk trasa med varmt vatten och ett rengöringsmedel. Diska inte tillbehören i diskmaskin.

Ta bort envisa fläckar med speciell ugnsrengöring.

Använd inte rengöringsmedel med slipeffekt eller vassa föremål när du rengör SuperClean-tillbehören och.

12.2 Ugnar i rostfritt stål eller aluminium

Rengör ugnsluckan endast med en fuktig trasa eller svamp. Torka med en mjuk trasa.

Använd aldrig stålull, syror eller produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Rengör ugnens kontrollpanel med samma försiktighet.

12.3 Ta bort ugnstegarna

Vid rengöring av ugnen ska ugnsstegarna tas bort.

FÖRSIKTIGHET!

Var försiktig när du avlägsnar ugnsstegarna.

1. Dra först ut stegarnas främre del från sidoväggen.

1. Dra ut stegen baktill från ugnssidan och ta bort den.

Sätt tillbaka det du tagit bort i omvänd ordning.

12.4 Hur man avlägsnar grillen

WARNING!

Stäng av produkten innan du tar bort värmeelementet. Se till att ugnen är kall. Det finns risk för brännskador.

Ta bort ugnstegarna.

Du kan ta bort värmeelementet för att lättare rengöra ugnstaket.

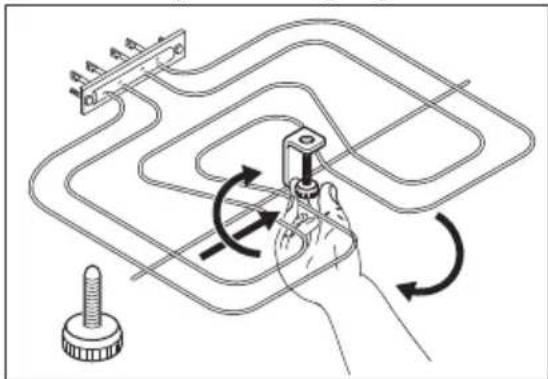

1. Ta bort skruven som håller fast värmeelementet. Använd en skruvmejsel första gången.

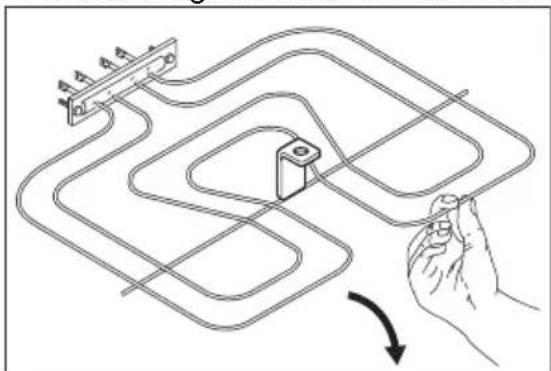

1. Dra försiktigt värmeelementet nedåt.

1. Rengör ugnstaket med en mjuk trasa och varmt vatten och ett rengöringsmedel. Låt torka.

Sätt tillbaka värmeelementet i omvänd ordning.

Sätt tillbaka ugnsstegarna.

WARNING!

Kontrollera att

värmeelementet är korrekt installerat och inte faller ned.

Ugnsluckan har fyra glasrutor.Ugnsluckan och glasrutorna går att ta bort för rengöring.

Ugnsluckan kan stängas om du försöker ta bort glasrutorna innan du tar bort ugnsluckan.

FÖRSIKTIGHET!

Använd inte ugnen utan glasrutorna.

1. Öppna luckan helt och håll i båda gångjärnen.

1. Lyft upp och vrid spakarna på de två gångjärnen.

1. Stäng ugnsluckan halvvägs, till den första öppna positionen. Lyft och dra därefter framåt och ta bort luckan från sin plats.

1. Lägg luckan på en mjuk duk på en stabil yta.

1. Lossa lässystemet för att ta bort glasrutorna.

1. Vrid de två fästanordningarna 90° och ta bort dem från sina fästen.

1. Lyft försiktigt och ta därefter bort glasrutorna en efter en. Börja med den översta glasrutan.

1. Rengör glasrutorna med vatten och lite diskmedel. Torka glasrutorna noga. Diska inte glasskivorna i diskmaskin.

Sätt tillbaka glasrutorna i ugnsluckan när du är klar med rengöringen. Utför stegen ovan i omvänd ordning.

Du måste sätta tillbaka glasrutorna (A, B och C) i rätt ordning.

Se till att den mellersta glasrutan placeras korrekt i sina skåror.

12.6 Ta bort förvaringslådan

WARNING!

Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, papper eller rengöringssprayer) i förvaringslådan. Förvaringslådan kan bli het när du använder ugnen. Risk för brand.

Förvaringslådan under ugnen kan tas bort för rengöring.

1. Dra ut förvaringslådan så längt det går.

1. Lyft försiktigt förvaringslådan uppåt.

2. Dra ut lådan helt.

För att sätta fast förvaringslådan, följ stegen ovan i motsatt ordning.

12.7 Byte av lampan

WARNING!

Risk för elektrisk stöt! Lampan kan vara het.

1. Stäng av ugnen. Vänta tills ugnen är kall.
2. Koppla bort ugnen från eluttaget.

3. Lägg en trasa i botten av ugnsutrymmet.

4. Rengör glasskyddet.

5. Byt ut lampan mot en passande som är värmetålig upp till 300 °C.
6. Sätt tillbaka glasskyddet.

Bakre lampan

1. Vrid lampans glaskåpa för att avlägsna den.

13. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

13.1 Om produkten inte fungerar ...

Problem Möjlig orsak Lösning
Det finns ingen gnista när du försöker aktivera gnist-generatorn.	Hällen är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att hällen är korrekt ansluten till ström-försörjningen. Se kopp-lingsschemat.
Säkringen har gått. Kontrollera om säkringen		är orsaken till felet. Om säkringen går gång på gång, tala med en kvalifi-cerad elektriker.
Brännarlock och krona sit-ter fel.		Placera brännarens lock och krona på rätt sätt.
Flamman släcks direkt ef-ter att den tänts.	Termoelementet är inte till-räckligt varmt.	När du tänt flamman ska gnistgeneratorn vara akti-verad i 10 sekunder eller mindre.
Flamringen är sned. Brännarkronan är igensatt av matrester.		Kontrollera att injektorn inte är blockerad och att brännarkronan är ren.
Brännarna fungerar inte. Ingen gastillförsel. Kontrollera gasanslutning-en.
Flamfärgen är orange eller gul.	Flamman kan se orange	eller gul ut i vissa områden av brännaren. Det är helt normalt.
Ugnen värms inte upp. Ugnen är avstängd. Sätta på ugnen.
Nödvändiga inställningar	är inte gjorda.	Kontrollera att rätt inställ-ningar gjorts.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan.
Ånga och kondens avsätts på maten och i ugnen.	Du lät maten stå för länge i ugnen.	Låt inte maträtter stå i ugnen längre än 15 - 20 minuter efter att tillagningen är klar.
Tillagningen av maträtter tar för lång tid eller går för fort.	Temperaturen är för låg el- ler för hög.	Justera vid behov temperaturen. Följ instruktionerna i manualen.

13.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (MOD.) ....

Produktnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEFFEKTIVITET

14.1 Produktinformation enligt EU 66/2014

Modellidenti- fiering	LKK640000W
Typ av häll Häll inuti fristående spis
Antal gasbrän- 4nare
Energieffektivitet per gas-brännare (EE gas burner)	Vänster bak – reserv ingen uppgift
	Höger bak – medelsnabb 55.0%
	Höger fram – medelsnabb 55.0%
	Vänster fram – multikrona 57.0%
Energieffektivitet för gashällen (EE gas hob) 55.7%

EN 30-2-1: Gasutrustning - Gasspisar - del 2-1 : Effektiv energianvändning - Allmänt

14.2 Häll - Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

- Värm bara upp den mängd vatten du behöver.

• Sätt om möjligt alltid ett lock på kokkärlet.
• Innan du använder brännarna och pannstöden måste du kontrollera att de är ihopsatta på rätt sätt.

• Kokkärlets botten ska ha rätt diameter för brännarens storlek.

• Ställ kokkärlet direkt över brännaren och i mitten av den.

• När vätskor börjar koka, vrid ner lågan för att läta vätskan bara sjuda.
• Använd om möjligt en tryckkokare. Läs i handboken till den.

14.3 Produktinformation för ugnar och produktInformationsblad*

Leverantörens namn Electrolux

Modellbeskrivning LKK640000W 943005266

Energieffektivitetsindex 94.9

Energieffektivitetsklass A

Energiförbrukning med en standardrätt, över/ 0,84 kWh/cykel undervärme

Energiförbrukning med en standardrätt, varmluft 0,75 kWh/cykel

Antal kaviteter 1

Värmekälla Elektricitet

Ljudstyrka 57 l

Typ av ugn Ugn inuti fristående spis

Massa 56.0 kg

* För Europeiska unionen enligt EU-förordningarna 65/2014 och 66/2014.För Republiken Vitryssland enligt STB 2478-2017, bilaga G; STB 2477-2017, bilagorna A och B.För Ukraina enligt 568/32020.

Energieffektivitetsklassen är inte tillämplig för Ryssland.

EN 60350-1 - Elektriska matlagningsprodukter för hushållsbruk - Del 1: Områden, ugnar, ångugnar och grillar - Funktionsprovning.

14.4 Ugn - Energibesparing

Denna ugn har funktioner som möjliggör energibesparing under tillagningen.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte luckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd kokkärl i metall för högre energieffektivitet.

Om möjligt, undvik att förvärma ugnen före tillagning.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att värma annan mat.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Baka med ånga

Denna funktion används för att spara energi under tillagningen. För mer information, se Ugnsfunktioner, kapitlet "Ugn - Daglig användning".

15. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland

CE
