BRUKSANVISNING LKR64000NW ELECTROLUX

Luk lägen uden at trykke på läsearmen.

1. Tryk på lågelisten B på hver side. Det frigiver låsen.

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 31
2. SÄKERHETSINSTRUKTIONER.... 34
3. INSTALLATION....36
4. PRODUKTBESKRIVNING.... 37
5. FÖRE FÖRSTA ANVÄNDNING....38
6. HÄLL – DAGLIG ANVÄNDNING....39
7. HÄLL - RÅD OCH TIPS....40
8. HÄLL – UNDERHÅLL OCH RENGÖRING....41
9. UGN – DAGLIG ANVÄNDNING 41
10. UGN – RÅD OCH TIPS....43
11. UGN – UNDERHÅLL OCH RENGÖRING....54
12. FELSÖKNING....56
13. ENERGIEFFEKTIVITET....57
14. MILJÖSKYDD....58

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker

som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska övervakas så att de inte leker med maskinen.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Produkten är avsedd att användas på en höjd på upp till 2000 meter över havet.
• Produkten är inte avsedd att användas på fartyg, båtar eller dylikt.
• För att undvika överhettning får produkten inte installeras bakom en dekorativ lucka.
• Installera inte produkten på en plattform.
• Produkten är inte avsedd för användning med en extern timer eller ett separat fjärrkontrollsystem.
• WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.

- FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.

- WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.

- Använd inte ångrengöringsmedel för att rengöra produkten.

- Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra glasluckan eller hållens gångjärnsförsedda lock eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.

- Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.

- WARNING! Om ytan är sprucken ska du stänga av produkten för att undvika risk för elektriska stötar. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.

- WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.

- Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugsformar.

- Koppla från strömtillförseln före underhåll.

- WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

- Var försiktig när du rör vid förvaringslådan. Ugnen blir het.

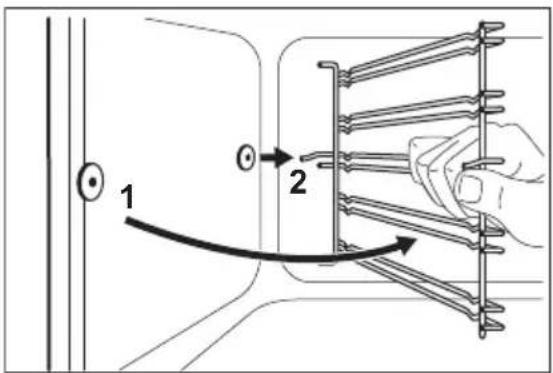

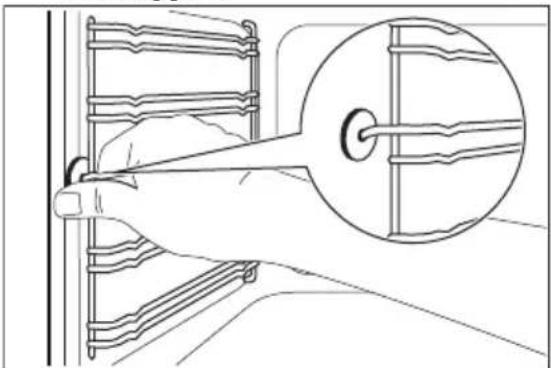

- För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.

- WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som

medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Köksskåpet och inbyggnaden måste ha passande mätt.
• Minsta avstånd till andra produkter ska beaktas.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Delar av produkten är strömförande. Stäng produkten med skåpluckan för att undvika att vidröra farliga delar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Se till att montera ett stöd för att förhindra att produkten tippar. Se kapitlet Montering.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en kvalificerad elektriker.
• Produkten måste jordas.

• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.

2.3 Användning

WARNING!

Risk för personskador och brännskador. Risk för elstötar.

• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.

• Stäng av produkten efter varje användningstillfälle.

• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.

• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Använd inte aluminiumfolie eller andra material mellan kokytan och kokkärlet, såvida inte annat anges av tillverkaren av denna produkt.
• Använd endast tillbehör som rekommenderas av tillverkaren för denna maskin.
• Använd alltid glas och burkar som är godkända för konservering.

WARNING!

Risk för brand och explosion.

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.

WARNING!

Risk för skador på produkten.

• För att förhindra skador eller missfärgning på emaljen:
  – placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
  – lägg inte aluminiumfolie direkt på ugnsbotten.
  – häll inte vatten direkt i den heta produkten.

– Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
– var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.
• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Låt inte heta kokkärl stå på kontrollpanelen.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor. Lyft alltid sådana föremål när de flyttas på kokhällen.

2.4 Underhåll och rengöring

WARNING!

Risk för personskador, brand eller skador på produkten.

• Stäng av produkten före underhåll. Koppla bort produkten från eluttaget.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.

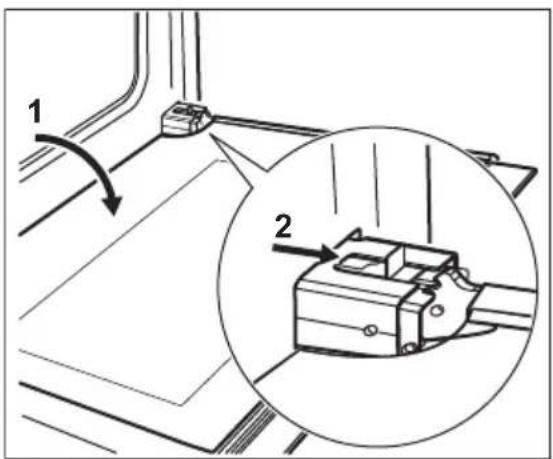

• Var försiktig när du tar bort luckan. Luckan är tung!
• Kvarblivet fett eller mat i produkten kan orsaka brand.
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Ugnsutrymmet och luckan måste torkas av efter varje användningstillfälle. Ånga som bildas vid användningen av ugnen kondenseras på innerväggarna och kan orsaka korrosion. För att minska kondensen kan man låta produkten vara igång i 10 minuter före tillagning.
• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte slipande produkter, repande

rengöringstussar, lösningsmedel eller metallföremål.

• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med något slag av rengöringsmedel.

2.5 Invändig belysning

WARNING!

Risk för elektrisk stöt!

- När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

• Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.6 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.7 Avyttring

WARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla ur produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Tekniska data

Mått

Höjd 850 - 936 mm

Bredd 596 mm

Djup 600 mm

3.2 Elektrisk installation

WARNING!

Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlen för Säkerhet inte följs.

Denna produkt levereras med en huvudkabel men utan huvudkontakt.

WARNING!

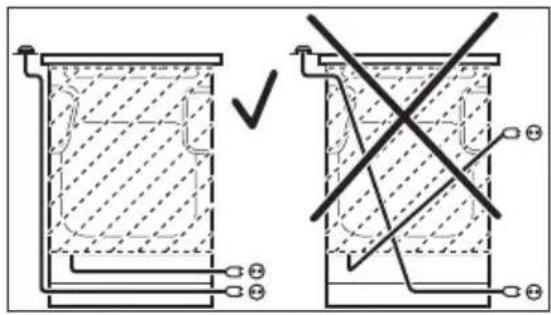

Nätkabeln får inte vidröra den del av produkten som är skuggad på bilden.

Montera tippskyddet för att hindra att produkten välter vid felaktig belastning. Tippskyddet fungerar endast när produkten står på rätt plats. Din produkt har symbolerna som visas på bilderna (i förekommande fall) för att påminna dig om att montera tippskyddet.

Kontrollera att du placerar tippskyddet på rätt höjd.

Mer information om hur produkten ska installeras finns i ett separat installationshäfte.

4. PRODUKTBESKRIVNING

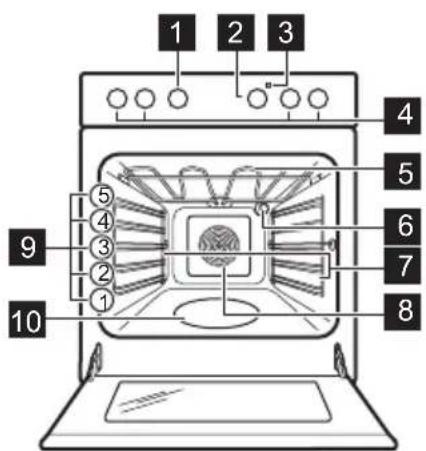

4.1 Allmän översikt

2 Inställningsratt för temperatur
3 Temperaturindikator/symbol
4 Vred för hällen
5 Värmeelement
6 Lampa
7 Ugnsstegar, borttagbara
8 Fläkt
9 Hyllplaceringar
10 Ugnsutrymmets upphöjning

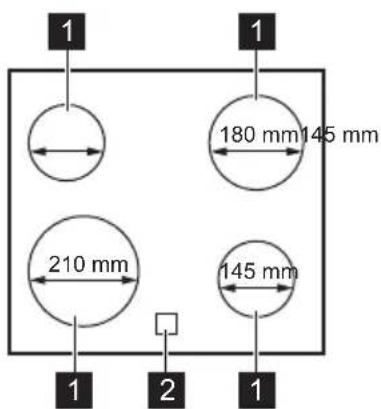

4.2 Häll - översikt

1 Kokzon

2 Restvärmeindikator

4.3 Tillbehör

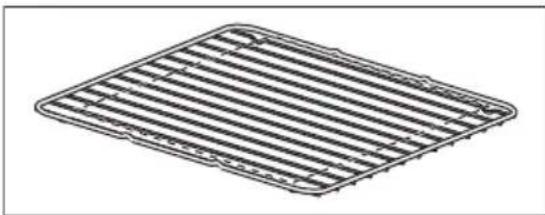

• Galler För kokkärl, kakformar, stekar.
- Bakplåt För kakor och småkakor.
- Grill-/stekpanna För bakning, stekning eller som uppsamlingsfat.
- Förvaringslåda Förvaringslådan finns under ugnsutrymmet.

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Initial förvärmning och rengöring

Förvärm den tomma ugnen före första användning och kontakt med livsmedel. Ugnen kan avge obehaglig lukt och rök. Ventilera rummet under förvärmning.

1. Ta ut alla tillbehör och borttagbara ugnsstegar ur ugnen.
2. Ställ in funktionen Ställ in högsta temperatur. Låt ugnen stå på i 1 t.
3. Ställ in funktionen . Ställ in högsta temperatur. Låt ugnen vara igång i 15 min.
4. Ställ in funktionen . Ställ in högsta temperatur. Låt ugnen stå på i ca 15 min.
5. Stäng av ugnen och vänta tills den har svalnat.
6. Rengör ugnen och dess tillbehör med en mikrofiberduk, varmt vatten och ett milt rengöringsmedel.
7. Sätt tillbaka tillbehör och borttagbara ugnsstegar på sin ursprungliga plats.

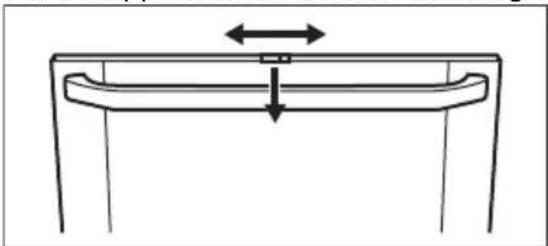

5.2 Öppna och stänga luckan med det mekaniska lucklåset

Det mekaniska lucklåset är som standard aktiverat.

För att öppna luckan förs låset åt höger.

Stäng luckan utan att trycka in lucklåset.

5.3 Avaktivera det mekaniska lucklåset - i huvudugnen

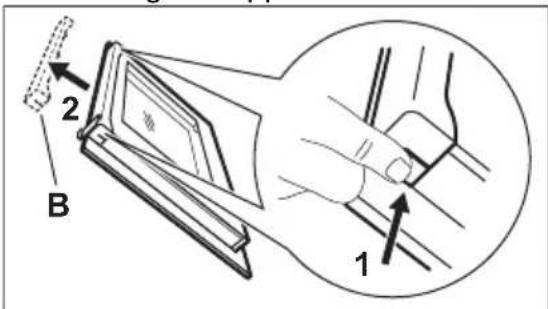

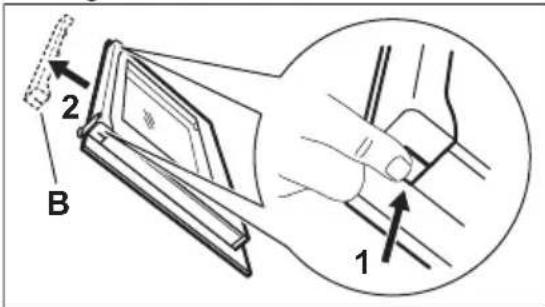

1. Tryck på lucktätningen B på varje sida. Tätningen släpper.

1. Dra upp lucktätningen och ta bort den.

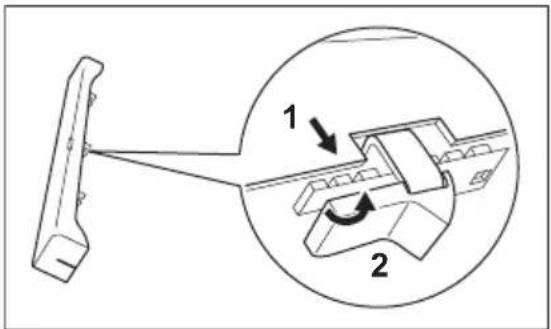

2. Lossa spaken 1, flytta den åt höger 2 och sätt tillbaka den.

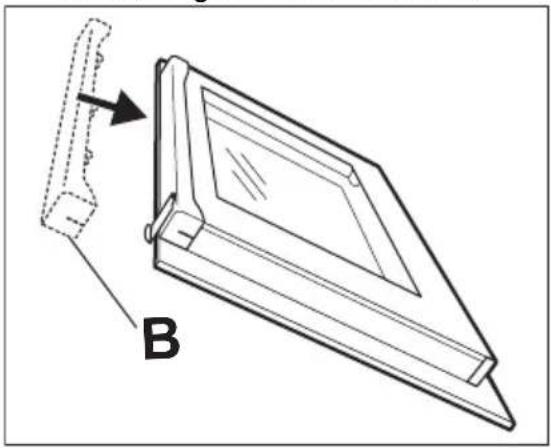

1. Håll i lucktätningen B i varje sida och sätt den på luckans innerkant. Sätt lucktätningen i luckans övre kant.

Aktivera det mekaniska lucklåset

Gör enligt ovanstående anvisningar igen och flytta tillbaka lucklåset till vänster.

Avstängning av produkten inaktiverar inte det mekaniska lucklåset.

6. HÄLL – DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Värmeinställning

Symboler Funktion

0

Av-läge

1

Varmhållning

1 - 9 Värmeinställningar

Använd restvärme för att minska energiförbrukningen. Stäng av kokzonen 5–10 minuter innan tillagningen är klar.

Vrid ratten för respektive kokzon till önskad värmeinställning.

Vrid ratten till avstängt läge för att slutföra tillagningen.

6.2 Restvärmeindikator

WARNING!

Så länge indikatorn är synlig finns det risk för brännskador från restvärme.

Indikatorn tänds när en kokzon är varm, men den fungerar inte om nätströmmen är urkopplad.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

7. HÄLL - RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

7.1 Kokkärl

Resultatet beror på kokkärlets material

Kokkärlets botten måste vara så tjock och plan som möjligt.

Se till att kastrullens botten är ren och torr innan du sätter den på hällen.

Använd inte kokkärl på keramikhällen med en botten med utstående kanter eller upphöjningar, t.ex. gjutjärnspannor.

Dessa kan skrapa eller repa ytan permanent.

Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka färgskiftning på glaskeramiken.

För att spara energi och se till att hällen fungerar korrekt måste kokkärlets botten ha en lämplig minimidiameter.

7.2 Data för kokzoner

Kokzon Kokkärlsdiameter (mm)		Effekt (W)
Vänster bak	125 - 145 1200
Höger bak	150 - 180 1800
Höger fram	125 - 145 1200
Vänster fram	180 - 210 2300

7.3 Förenklad matlagningsguide

Uppgifterna i tabellen är endast riktvärden.

Värmeinställning	Använd för att: Tid (min) Tips
§ - 1	Se till att hålla tillagad mat varm. vid behov Placera ett lock på kokkärlet.
1 - 2 Hollandaisesås, smält: smör, choklad, gelatin.		5 - 25 Rör om då och då.
2 Tillgaga: fluffiga omeletter, bakade ägg.		10 - 40 Tillaga med locket på.
2 - 3 Sjud ris och mjölkrätter, värm färdigla-gade rätter.		25 - 50 Tillsätt minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3 - 4 Stuva grönsaker, fisk, kött. 20 - 45 Tillsätt några msk vatten. Kontrollera vattenmängden under processens gång.
4 - 5 Ångkoka potatis och andra grönsaker. 20 - 60 Täck botten av kastrullen med 1-2 cm vatten. Kontrollera vattennivån under processens gång. Ha locket kvar på kastrullen.
4 - 5 Tillaga större mängder mat, grytor och soppor.	60 - 150 Upp till 3 l vätska plus ingredienser.
6 - 7 Lätt stekning: schnitzel, cordon bleu-kalvkött, kotletter, risbiffar, korv, lever, roux, ägg, pannkakor, munkar.	vid behov Vänd när det behövs.
7 - 8 Intensiv stekning, rårakor, ryggbiffar, biffar.	5 - 15 Vänd när det behövs.
9 Koka vatten, tillaga pasta, bryna kött (gulash, grytstek), fritera pommes frites.

8. HÄLL – UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

8.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Använd ett särskilt rengöringsmedel för hållens yta.
• Använd alltid en skrapa som är avsedd för hällar med glasyta. Använd skrapan endast som ett extra verktyg för glasrengöring efter standardrengöringsproceduren.

WARNING!

Använd inte knivar eller andra vassa metallföremål vid rengöring av glasytan.

8.2 Rengöring av hällens

• Avlägsna omedelbart: smält plast, plastfolie, salt, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.
• Ta bort när hällen är tillräckligt sval: kalkringar, vattenringar, fettfläckar, glänsande metallisk missfärgning. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöringen torka hällen torr med en mjuk trasa.
• Ta bort blank metallisk missfärgning: använd en vattenlösning med vinäger och rengör glasytan med en trasa.

9. UGN – DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

9.1 Ugnsfunktioner

WARNING!

Häll inga vätskor i ugnens bottenskål före och under tillagningsprocessen. Det finns en risk för skador.

Av-läge

Ugnen är avstängd.

Varmluft

För att baka på högst två nivåer samtidigt och för att torka mat. Ställ in temperaturen på 20–40 °C lägre än för Över-/undervärme.

Pizza-funktionen

Tillaga pizza och andra rätter som kräver mer värme underifrån.

Över-/undervärme

Bakning och stekning på en ugnsnivå.

Torkning

Torka skivad mat.

Snabbgrillning

För grillning av tunna livsmedel i stora mängder och för rostning av bröd.

Varmluftsgrillning

Varmluftsstekning på första ugnsnivån för större köttstycken eller fågelkött med ben. Bryna och göra gratänger.

Varmluft med fukt

Denna funktion användes för att följa energieffektivitetsklass och ekodesignförordningar (enligt EU 65/2014 och EU 66/2014). Tester enligt: IEC/EN 60350-1. Den är utformad för att spara energi under tillagningen. Ugnsluckan ska vara stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Värmeeffekten kan minska. För allmänna energibesparingsanvisningar, se kapitlet "Energieffektivitet", Energibesparing. För tillagningsinstruktioner, se kapitlet "Råd och Tips", Varmluft med fukt. När du använder den här funktionen släcks lampan automatiskt.

Maten kan tinas genom att välja Varmluft med fukt-funktionen utan att ställa in temperaturen.

9.2 Aktivera och inaktivera ugnen

Det beror på modellen om produkten har vredsymboler, kontrollampor eller lampor:

• Kontrollampan tänds när ugnen värms upp.
• Lampan tänds när produkten är igång.

• Symbolen visar om kontrollvredet styr en av kokzonerna, ugnsfunktionerna eller temperaturen.

• Vrid vredet för ugnsfunktionerna för att välja en ugnsfunktion.

• Vrid temperaturvredet för att välja temperatur.
• Inaktivera ugnen genom att vrida vreden för ugnsfunktionerna och temperatur till avstängt läge.

9.3 Kylfläkt

När ugnen är på, slås kylfläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen stängs kylfläkten av.

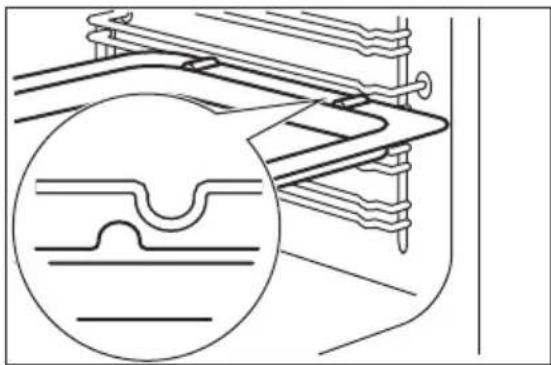

Skjut in långpannan eller bakplåten mellan stegparen på önskad nivå.

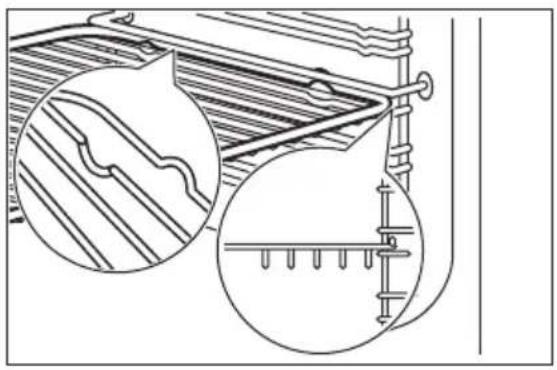

Skjut in gallret mellan stödskenorna.

- Alla tillbehör har små fördjupningar längst upp på höger och vänster sida för att öka säkerheten. Fördjupningarna förhindrar också att tillbehören tippar.

- Den höga kanten runt hyllan förhindrar att ugnformar glider.

10. UGN - RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

10.1 Gräddning

För första gräddningen, använd den lägre temperaturen.

10.2 Tips för bakning

Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.

Bakverk vid olika nivåer blir inte alltid lika bruna. Du behöver inte ändra ugnstemperaturen om de blir olika bruna. Detta jämnar ut sig under bakningen.

Plåtarna i ugnen kan vrida sig under bakning. När plåtarna kallnar igen återtar de sin normala form.

Bakresultat Möjlig orsak Lösning
Kakans botten är inte tillräckligt gräddad.	Ugnsnivån är fel. Ställ kakan på en lägre ugnsnivå.
Kakan faller ihop och blir degig eller får vattenränder.	Ugnstemperaturen är för hög. Ställ in något lägre ugnstemperatur nästa gång.
	Ugnstemperaturen är för hög och gräddningstiden är för kort.	Ställ in längre gräddningstid och lägre ugnstemperatur nästa gång.
Kakan är för torr. Ugnstemperaturen är för låg. Ställ in högre ugnstemperatur nästa gång.
			För lång gräddningstid. Ställ in kortare gräddningstid nästa gång.
Kakan blir ojämn. Ugnstemperaturen är för hög och gräddningstiden är för kort.		Ställ in längre gräddningstid och lägre ugnstemperatur nästa gång.
Kakan blir inte klar på tiden som anges i receptet.	Ugnstemperaturen är för låg. Ställ in något högre ugnstemperatur nästa gång.

10.3 Varmluftsbakning

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå
Bröd/Bullar 175 - 185 15 - 20 2 + 4
Fullkornsbullar 165 - 180 20 - 30 2 + 4
Fyllda smörgåsar 170 - 180 15 - 20 2 + 4
Färslimpa 170 - 190 30 - 40 1 + 4
Kringlor 160 - 170 15 - 20 2 + 4
Vitt bröd / Rund limpa 170 - 180 35 - 45 2 + 4
Fullkornsbröd 160 - 170 35 - 45 2 + 4
Rågbröd, mix 250 - 2 + 4
- bakning 160 - 170 60 - 70 2 + 4
Baguetter	180 - 200 20 - 30 2 + 4
Pannkakor	150 - 160 50 - 60 3
Fruktkaka 140 - 150 70 - 80 3
Muffins	160 - 170 15 - 25 2 + 4
Rulltårta	190 - 210 6 - 15	3
Bullar	185 - 195 8 - 15	2 + 4
Limpa	170 - 180 25 - 35 2 + 4
Pepparkakor	160 - 170 8 - 15	2 + 4
Mjuk kaka	150 - 160 30 - 40 2 + 4
Sockerkakor/Madeirakakor	150 - 160 50 - 60 2
Maränger 90 - 110	90 - 120	2 + 4
Marängbottnar 90 - 110	90 - 120	2 + 4
Småkakor	150 - 160 10 - 20 2 + 4
Petit-choux-deg	155 - 165 30 - 40 2 + 4
Fruktpajer, mördeg	150 - 160 förbakning, degar 10-15		2 + 4
Fruktpajer, mördeg	150 - 160 slutbearbetning 35-45	2 + 4
Fruktpajer, smuldeg	170 - 180 30 - 40 2 + 4

10.4 Varmluft

Livsmedel	Temperatur (°C)	Tid (min)	Ugnsnivå
Fisk, kokning 150 - 160		-1)	2 + 4

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå
Fisk, stekning 165 - 175	-1)	2 + 4
Köttfärslimpa 165 - 175 60 - 70 2 + 4
Danska köttbullar 165 - 175 35 - 45 2 + 4
Leverpåté 165 - 175 65 - 75 2 + 4
Potatisgratäng 170 - 190 55 - 65 2 + 4
Lasagne, hemlagad 170 - 190 60 - 70 2 + 4
Lasagne, fryst 170 - 190	30 - 452)	2 + 4
Pastagratäng 165 - 175 40 - 50 2 + 4
Pommes frites, frysta 180 - 200	30 - 452)	2 + 4
Pajer, hembakade – förbakning, bottnar 165 - 175 15 - 20 2 + 4
Pajer, hembakade – avslutning 165 - 175 30 - 40 2 + 4
Pajer, frysta	170 - 190	25 - 352)

1) Vid stekning eller kokning av fisk beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Testa genom att sticka in en gaffel i fisken. Om köttet lossnar lätt från benet är fisken klar.
2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min blir tillagningstiden ungefär 30 + 10 = 40 min.

10.5 Traditionell bakning

Livsmedel	Temperatur (°C)	Tid (min)	Ugnsnivå
Bröd/Bullar	200 - 225 8 - 12	3 - 4
Fullkornsbullar	190 - 200 20 - 25	3 - 4
Fyllda smörgåsar	200 - 225 10 - 12	3 - 4
Ciabatta-bullar	210 - 230 10 - 20	3 - 4
Foccacia	220 - 230 15 - 20	3 - 4
Pitabröd	250	5 - 15	3 - 4
Kringlor	180 - 200 12 - 15	3 - 4
Vitt bröd	190 - 210 25 - 40	1 - 2
Ciabatta	210 - 220 15 - 25	1 - 2
Fullkornsbröd	180 - 200 35 - 45	1 - 2
Bakning av rågbröd	180 - 200 55 - 65	1
- bakning	190	55 - 65	1
Baguetter	220 - 230 15 - 30	3 - 4
Pannkaka	170 - 180 50 - 60	2 - 3

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå
Mjuk kaka 170 - 180 35 - 45 3 - 4
Sockerkakor/Madeirakakor 170 - 180 40 - 50 1 - 2
Sandwichkakbottnar 200 - 225 8 - 12 3 - 4
Maränger 90 - 110 90 - 120 3 - 4
Marängbottnar 90 - 110 90 - 120 3 - 4
Småkakor 160 - 180 6 - 15 3 - 4
Petit-choux-deg 170 - 190 30 - 45 3 - 4
Rulltårta 190 - 210 10 - 12 3 - 4
Fruktpajer, mördeg 175 - 200 förbakning, bullar	10–15	3 - 4
Fruktpajer, mördeg 170 - 180 slutbearbetning 35-	45	3 - 4
Fruktpajer, smuldeg	190 - 200 25 - 35 3 - 4
Tysk ringkaka i marsipan	210 - 230 10 - 12 2

10.6 Över-/undervärme

Livsmedel	Temperatur (°C)	Tid (min)	Ugnsnivå
Fisk, kokning	160 - 170	-1)	3
Fisk, stekning	180 - 200	-1)	3
Köttfärslimpa	175 - 200	45 - 60	3
Danska köttbullar	175 - 200	30 - 45	3
Leverpåté	180 - 200	50 - 60	3
Gratäng	180 - 200	50 - 60	3
Potatisgratäng	190 - 210	55 - 65	3
Lasagne, hemlagad 190 - 210	50 - 60	3
Lasagne, fryst 175 - 200		30 - 452)	3
Pastagratäng	180 - 200	30 - 40	3
Pommes frites, frysta	225 - 250	20 - 302)	3
Pajer, hembakade – förbakning, bottnar	190 - 210	15 - 25	3
Pajer, hembakade – avslutning	190 - 210	20 - 30	3

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå

1) Vid stekning eller kokning av fisk beror tillagningstiden på fiskens tjocklek. Fisken är klar när köttet är vitt. Testa genom att sticka in en gaffel i fisken. Om köttet lossnar lätt från benet är fisken klar.

2) Med tillagning på två nivåer (dubbel portion) tar det ca 1/3 längre tid än vad som anges på förpackningen. Om den angivna tiden är 30 min blir tillagningstiden ungefär 30 + 10 = 40 min.

10.7 Pizzabord

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå
Ciabatta-bullar 200 - 220 10 - 20 2
Foccacia 220 - 230 10 - 20 2
Ciabatta 190 - 200 15 - 25 2
Fruktpajer, mördeg 170 - 180 35 - 45 2
Fruktpajer, smuldeg 175 - 200 25 - 35 2
Pizza, hemlagad (tjock – med massor av topping)	180 - 200 25 - 35 1
Pizza, hemlagad (tunn deg)	200 - 2301)	15 - 20 1
Fryst pizza 190 - 200 15 - 20 3
Pajer, hembakade – förbakning, bottnar 175 - 200 35 - 45 3
Pajer, hembakade – avslutning	175 - 200 35 - 45 3
Pajer, frysta	190 - 210 15 - 25 3

1) Förvärm ugnen.

10.8 Varmluft med fukt

Bröd och pizza

Livsmedel	Temperatur (°C)	Tid (min) Ugnsnivå
Bullar	180	25 - 35	3
Fryst pizza, 350 g	190	25 - 35	3

Kakor på en bakplåt

Livsmedel		Temperatur (°C)	Tid (min) Ugnsnivå
Rulltårta 180	20 - 30	3
Brownie		180	30 - 40

Kakor i form

Livsmedel	Temperatur (°C)	Tid (min) Ugnsnivå
Sufflé	200	30 - 40	3

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå

Sockerkaksbotten 180 20 - 30 3

Viktoriakaka 150 25 - 35 3

Fisk

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå

Fisk i påsar, 300 g 180 25 - 35 3

Hel fisk, 200 g 180 25 - 35 3

Fiskfilé, 300 g 180 25 - 35 3

Kött

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå

Kött i påse, 250 g 200 25 - 35 3

Köttspett, 500 g 200 30 - 40 3

Små bakade godsaker

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå
Småkakor 180 25 - 35 3
Macaroons 160 25 - 35 3
Muffins 180 25 - 35 3
Välsmakande crackers 170 20 - 30 3
Mördegskakor 150 25 - 35 3
Tarteletter	170 15 - 25 3

Vegetarian

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå
Blandade grönsaker i påse, 400 g	180 25 - 35 3
Omelett	200 20 - 30 3
Grönsaker på plåt, 700 g	180 25 - 35 3

10.9 Tips gällande ugnsstekning

Använd värmebeständiga ugnformar.

Stek magert kött övertäckt (t.ex. aluminiumfolie).

Stek stora bitar av kött direkt på plåten.

Häll lite vatten på plåten för att förhindra att droppande fett bränner fast.

Vänd steken efter 1/2 - 2/3 av stektiden.

Stek kött och fisk i stora bitar (1 kg eller mer).

Om nedersta nivån föreslås, lägger du maten direkt på bakplåten

Ös köttet med sin egen köttsaft flera gånger under stekning.

10.10 Steka i varmluft

Nötkött

Livsmedel Temperatur (°C) Tid (min/kg) Ugnsnivå
Engelsk rostbiff 1)	125 80 - 120 2 - 3
Rumpstek - bryning 200 totalt 10 2 - 3
Rumpstek - stekning 150 50 - 60 2 - 3
Engelsk rostbiff 160 90 - 120 1 - 2

1) Övrigt. Kan brynas efter stekning under grillen eller med över/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Kalv

Livsmedel Temperatur (°C) Tid (min/kg) Ugnsnivå
Oxfilé1)	160 60 - 70 2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Lamm

Livsmedel Temperatur (°C) Tid (min/kg) Ugnsnivå
Lägg/bog/sadel 160	80 - 100	2

Fläsk

Livsmedel Temperatur (°C) Tid (min/kg)		Ugnsnivå
Fläskstek 1)	175	60 - 70	2 - 3
Fläskkotlett 1)	175	60	2 - 3
Fläskkarré	160	90 - 120	2 - 3
Skinka	150	60 - 100	1 - 2

1) Övrigt. Kan brynas efter stekning under grillen eller med över/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Fågel

Livsmedel Temperatur (°C)	Tid (min/kg)	Ugnsnivå
Kyckling, i bitar	180	55 - 65 2 - 3
Anka 1)	150	55 - 65 2 - 3
Anka lågtemperaturtillagad 1)	130	totalt ca 5 timmar	2 - 3
Stekt kalkon, fylld	150	50 - 60 1 - 2
Kalkonbröst 175	70 - 80 2 - 3

1) Övrigt. Kan brynas efter stekning under grillen eller med över/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

1) Annat Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Kalv

Livsmedel Temperatur (°C) Tid (min/kg) Ugnsnivå
Oxfilé1)	180 60 - 70 2

1) Annat Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Lamm

Livsmedel Temperatur (°C) Tid (min/kg) Ugnsnivå
Lägg/bog/revben 180	80 - 100 2

Fläskkött

Livsmedel	Temperatur (°C)	Tid (min/kg)	Ugnsnivå
Grisstek1)	200	60 - 70	3
Fläskkarré1)	200	60	3
Lammhalsfiléer	180	90 - 120	3
Skinka	160	60 - 100	2

1) Annat Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

Fågel

Livsmedel	Temperatur (°C)	Tid (min/kg)	Ugnsnivå
Kyckling, delad	200	55 - 65	2
Anka1)	160	55 - 65	2
Anka långsam stekning1)	130	totalt cirka 5 timmar	2
Stekt kalkon, fylld	160	50 - 60	2
Kalkonbröst 200	70 - 80	2
Hel kyckling	220	60 - 90	2

1) Annat Kan brynas efter stekning under grillen eller med över-/undervärme på 250 °C. Använder du en matlagningstermometer ska den tas bort före grillning.

10.12 Stekning med varmluftsgrill

Nötkött

Livsmedel Mängd Temperatur	(°C)	Tid (min) Ugnsnivå
Rostbiff eller filé, blodig per cm tjocklek	190 - 2001)	5 - 6 1
Rostbiff eller filé, medium per cm tjocklek 180 - 190 6 - 8 1
Rostbiff eller filé, välstekt per cm tjocklek 170 - 180 8 - 10 1

1) Förvärm ugnen.

Fläskkött

Livsmedel Mängd Temperatur		(°C)	Tid (min) Ugnsnivå
Bog, hals, skinkstek 1–1,5 kg 160 - 180 90 - 120 1
Kotlett, revbensspjäll	1–1,5 kg 170 - 180 60 - 90	1
Köttfärslimpa	750 g–1 kg	160 - 170	50 - 60	1
Fläsklägg, förkokt	750 g–1 kg	150 - 170 90 - 120 1

Kalv

Livsmedel	Mängd	Temperatur (°C)	Tid (min)	Ugnsnivå
Ugnsstekt kalvkött	1 kg	160 - 180	90 - 120	1
Kalvfransyska	1,5–2 kg	160 - 180	120 - 150	1

Lamm

Livsmedel	Mängd	Temperatur (°C)	Tid (min)	Ugnsnivå
Lammstek med ben, lammstek	1–1,5 kg	150 - 170	100 - 120	1
Lammsadel	1–1,5 kg 160 - 180	40 - 60	1

Fågel

Livsmedel	Mängd	Temperatur (°C)	Tid (min)	Ugnsnivå
Fågel i delar	à 200–250 g	200 - 220	30 - 50	1
Anka	1,5–2 kg 180 - 200	80 - 100	1
Gås	3,5–5 kg 160 - 180	120 - 180	1
Kalkon	2,5–3,5 kg	160 - 180	120 - 180	1
Kalkon	4–6 kg	140 - 160	150 - 240	1
Hel kyckling 1–1,5 kg 180 - 200	60 - 90	2

10.13 Grillning

WARNING!

Grilla alltid med ugnsluckan stängd.

• Grilla alltid på högsta temperaturinställning.
• Placera gallret på den ugnsnivå som rekommenderas i grilltabellen.

• Om den nedersta ugnsnivån rekommenderas lägger du maten direkt på bakplåten.

• Sätt alltid långpannan på den nedersta ugnsnivån för att samla upp fett.

• Grilla endast skivor av kött eller fisk.

Grillområdet är i mitten av gallret.

10.14 Snabb grillning

Livsmedel Temperatur (°C) Tid (min) Ugnsnivå
		1:a sidan 2:a sidan
Hamburgare	högst1)	9 - 15 8 - 13 4
Fläskfilé högst 10 - 12 6 - 10 4
Korv högst 10 - 12 6 - 8 4
Nötbiffar, kalvbiffar högst 7 - 10 6 - 8 4
Rostat bröd	högst1)	1 - 4 1 - 4 4 - 5
Varma smörgåsar högst 6 - 8 - 4

1) Förvärm ugnen

10.15 Torkning

Täck ugnshyllorna med bakplåtspapper.

För bästa resultat: stäng av produkten när halva tiden tiden har gått. Öppna produktens

lucka och låt produkten svalna. Fortsätt sedan torkprocessen.

Grönsaker

Livsmedel Temperatur (°C)	Tid (t)		Ugnsnivå
			1 position	2 positioner
Bönor	60 - 70	6 - 8 3	2 / 4
Pepparfrukter	60 - 70	5 - 6 3	2 / 4
Soppgrönsaker	60 - 70	5 - 6 3	2 / 4
Svamp	50 - 60	6 - 8 3	2 / 4
Örter	40 - 50	2 - 3 3	2 / 4

Frukt

Livsmedel Temperatur (°C) Tid (t)	Ugnsnivå
	1 position 2 positioner
Plommon 60 - 70 8 - 10 3 2 / 4
Aprikoser 60 - 70 8 - 10 3 2 / 4
Äppelskivor 60 - 70 6 - 8 3 2 / 4
Päron 60 - 70 6 - 9 3 2 / 4

10.16 Information för testinstitut

Livsmedel Funktion Tempe-		Tid (min) Tillbehör Ugnsni-vå
		ratur(°C)
Småkakor (20 stycken/plåt)	Över-/undervärme 170 20 - 30	Plåt	4
Småkakor (20 stycken/plåt)1)	Varmluft	150 20 - 30	Plåt	2
Småkakor (20 stycken/plåt)1)	Varmluft	150 25 - 35	Plåt/lång-panna	1 + 4
Äpplepaj, 2 formar (diameter 20 cm) på gallret,som skiftar diagonalt	Över-/undervärme 180 70 - 90	Galler	1
Äpplepaj, 2 formar (diameter 20 cm) på gallret,som skiftar diagonalt	Varmluft	160 70 - 90	Galler	2
Äpplepaj, 2 formar (diameter 20 cm) på gallret,som skiftar diagonalt	Pizza-funktionen	160 60 - 80	Galler	2
Fettfri sockerkaka, 1 form(diameter 26 cm) på gall-ret	Över-/undervärme 170 30 - 40	Galler	3
Fettfri sockerkaka, 1 form(diameter 26 cm) på gall-ret	Varmluft	150 35 - 45	Galler	2
Fettfri sockerkaka, 1 form(diameter 26 cm) på gall-ret1)	Varmluft	160 25 - 35	Galler	1 + 4
Shortbread/smördegsrem-sor	Varmluft	140 20 - 35	Plåt	3
Shortbread/smördegsrem-sor	Varmluft	140 20 - 30	Plåt	1 + 4
Shortbread/smördegsrem-sor	Över-/undervärme 160 20 - 35	Plåt	3

Livsmedel Funktion Tempe-		Tid (min) Tillbehör Ugnsni-vå
	ratur(°C)
Rostat bröd1)	Snabbgrillning Hög 1 - 5 Galler 4
Hamburgare Grill Max 15 - 20 första		Galler/läng-panna	4 + 1
		sidan.
		10 - 15 andra sidan.

1) Förvärm ugnen i 10 minuter.

11. UGN – UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

11.1 Anvisning för rengöring

Rengöringsmedel

• Rengör produktens framsida med en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Rengör och kontrollera packningen runt ugnsutrymmet.
• Använd en rengöringslösning avsedd för rengöring av metallytor.
• Rengör fläckar med ett milt rengöringsmedel.

Vid daglig användning

• Rengör ugsutrymmet efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till brand.
• Låt inte tillagad mat stå i ugnen längre än 20 minuter. Torka hålrummet med en mikrofiberduk efter varje användning.

Tillbehör

• Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd enbart en mikrofiberduk med varmt vatten och ett milt rengöringsmedel. Diska inte tillbehören i diskmaskin.
• Använd inte rengöringsmedel med slipeffekt eller vassa föremål när du rengör non-stick tillbehören.

11.2 Ugnar i rostfritt stål eller aluminium

Rengör ugnsluckan endast med en fuktig trasa eller svamp. Torka med en mjuk trasa.

Använd aldrig stålull, syror eller produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Rengör ugnens kontrollpanel med samma försiktighet.

11.3 Borttagning av ugnsstegarna

Vid rengöring av ugnen ska ugnsstegarna tas bort.

1. Dra först ut stegarnas främre del från sidoväggen.

1. Dra ut stegen baktill från ugnssidan och ta bort den.

Sätt tillbaka ugnsstegarna i omvänd ordning.

FÖRSIKTIGHETSÅTGÄRDER!

Se till att den längre fixeringsdelen är framtill. De två fixeringsdelarnas ändar måste peka bakåt. Felaktig installation kan skada emaljen.

11.4 Ta bort ugnsluckan

Ta bort luckan för att göra rengöringen enklare.

1. Öppna luckan helt.
2. Flytta glidstycket tills du hör ett klickande ljud.
3. Stäng luckan tills glidstycket spärrar den.
4. Ta bort dörren.

Luckan tas bort genom att du drar den utåt först på ena sidan och sedan på andra sidan.

Sätt tillbaka ugnsluckan i omvänd ordning när rengöringen är klar. Du ska höra ett klickljud när du sätter tillbaka luckan. Använd en tång om det behövs.

11.5 Ta bort och rengöra luckglasen

Glaset i luckan på din produkt kan skilja sig från den typ och form du ser på bilderna. Antalet glas kan skilja sig.

1. Ta tag i lucklist B på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.

1. Dra lucklisten framåt för att ta bort den.

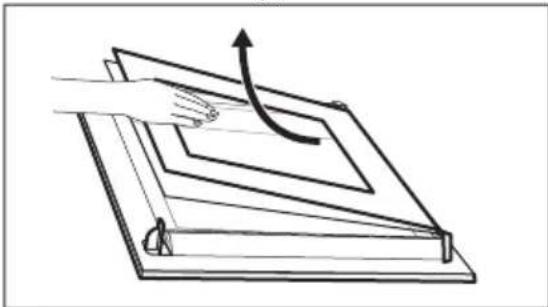

2. Håll luckglasen i överkanten ett i taget och dra dem uppåt och ut ur skenorna.

1. Rengör ugnsluckans glaspaneler. Sätt tillbaka glasen genom att följa stegen i omvänd ordning.

11.6 Byte av lampan

WARNING!

Risk för elektrisk stöt! Lampan kan vara het.

1. Stäng av ugnen. Vänta tills ugnen är kall.
2. Koppla bort ugnen från eluttaget.
3. Lägg en trasa i botten av ugnsutrymmet.

Baklampan

Lampglaset hittar du längst bak i utrymmet.

1. Ta bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ugnslampan mot en passande 300 °C värmeresistent ugnslampa. Använd samma typ av lampa.
4. Sätt tillbaka lampglaset.

11.7 Lådan

WARNING!

Lägg inte mat inuti lådan.

WARNING!

Förvara inte brandfarliga föremål (såsom rengöringsmaterial, plastpåsar, ugnsvantar, papper, rengöringsprodukter, aerosoler, eller plastföremål) i lådan. När du använder ugnen kan lådan bli varm. Det finns en risk för brand.

Lådan under ugnen kan tas bort för att rengöras.

Ta ut lådan:

1. Dra ut lådan helt.
2. Lyft lådan något så att den kan lyftas uppåt i en vinkel mot lådskenorna. Utför proceduren i omvänd ordning för att installera lådan.

12. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

12.1 Vad gör jag om ...

Problem Möjlig orsak Åtgärd
Du kan inte aktivera produkten. Ugnen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.		Kontrollera att ugnen är korrekt an-sluten till nätspänning.
Du kan inte aktivera produkten. Säkringen har gått. Kontrollera att säkringen är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elekt-riker.
Restvärmeindikatorn tänds inte. Kokzonen har inte värmts upp efter-som den bara har använts under kort tid.		Kontakta ett auktoriserat service-center om zonen varit på tillräckligt länge för att vara varm.
Ugnen värms inte upp. Ugnen är avstängd. Slå på ugnen.
Ugnen värms inte upp. Nödvändiga inställningar är inte in-ställda.		Kontrollera att inställningarna är kor-rekta.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan.
Ånga och kondens avsätts på maten och i ugnsutrymmet.	Du har lämnat maten i ugnen för länge.	Låt inte maträtter stå i ugnen längre än 15–20 minuter efter att tillagning-en är klar.

12.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

13. ENERGIEFFEKTIVITET

13.1 Produktinformation enligt EU:s ekodesignförordningar för hällen

Modellidentifiering LKR64000NW
Typ av häll Häll för fristående spis
Antal kokzoner 4
Uppvärmningsmetod HighLight
Diameter på runda kokzoner (∅) Vänster fram		21.0 cm
	Vänster bak	14.5 cm
	Höger fram	14.5 cm
	Höger bak	18.0 cm
Energiförbrukning per kokzon (EC electric cooking)	Vänster fram	182.3 Wh/kg
	Vänster bak	181.8 Wh/kg
	Höger fram	181.8 Wh/kg
	Höger bak	182.1 Wh/kg
Energiförbrukning på hällen (EC electric hob) 182.0 Wh/kg

IEC/EN 60350-2 - Elektriska hushållsapparater för matlagning - Del 2: Hällar - Metoder för mätning av prestanda.

13.2 Spishäll – Energispartips

Du kan spara energi under den dagliga matlagningen om du följer tipsen nedan.

• Använd endast den mängd som behövs vid uppvärmning av vatten.
• Använd om möjligt lock på kokkärlet.

• Ställ kokkärlet på kokzonen innan den slås på.

• Kokkärlets botten ska ha samma diameter som kokzonen.

• Använd mindre kokkärl för mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärme för att hålla mat varm eller för att smälta mat.

13.3 Produktinformation och produktinformationsblad enligt EU:s ekodesign- och energimärkningsförordningar för ugn

Leverantörens namn Electrolux

Modellidentifiering LKR64000NW 947941410

Energieffektivitetsindex 95.3

Energieffektivitetsklass A

Energiförbrukning med standardbelastning, konventionellt läge 0.95 kWh/cykel

Energiförbrukning med standardbelastning, varmluftsläge 0.82 kWh/cykel

Antal kaviteter 1

Värmekälla Elektricitet

Volym 73 l

Typ av ugn Ugn inuti fristående spis

Massa 55.0 kg

IEC/EN 60350-1 - Elektriska hushållsapparater för matlagning - Del 1: Sortiment, ugnar, ångugnar och grillar - metoder för att mäta prestanda.

13.4 Ugn – Energibesparing

Följande tips hjälper dig att spara energi när du använder din ugn.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte ugnsluckan för ofta under tillagningen. Håll luckans tätningslist ren och kontrollera att den sitter rätt och ordentligt fast.

Använd köksredskap av metall och mörka, icke-reflekterande burkar och behållare för att spara energi.

Förvärm inte ugnen före tillagning om det inte specifikt rekommenderas.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen 3–10 minuter innan tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att hålla maten varm eller värma upp andra rätter.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Varmluft med fukt

Denna funktion används för att spara energi under tillagningen.

13.5 Produktinformation om effektförbrukning och maxtid för att uppnå lämpligt strömsparläge

Strömförbrukning i frånläge 0.3 W

Maxtiden som krävs för att utrustningen automatiskt ska uppnå det lämpliga strömsparläget 20 min

14. MILJÖSKYDD

Återvinn material med symbolen ⚡ Återvinn förpackningen genom att placera den i

lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från

elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

electrolux.com
