BRUKSANVISNING LKS6000N0W ELECTROLUX

Tryk ikke på lågelåsen, när du lukker ovnens läge!

1. Tøm kondensopsamleren efter tilberedning.

6. KOGESEKTION – DAGLIG BRUG

ADVARSEL!

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation:

www.electrolux.com/support

registrera din produkt för bättre service:

www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

- Barn ska övervakas så att de inte leker med maskinen.

- Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

- WARNING! Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.

- Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

- Endast behöriga personer får installera den här produkten och byta kabel.

- Produkten är avsedd att användas på en höjd på upp till 2000 meter över havet.

- Produkten är inte avsedd att användas på fartyg, båtar eller dylikt.

• För att undvika överhettning får produkten inte installeras bakom en dekorativ lucka.
• Installera inte produkten på en plattform.
• Produkten är inte avsedd för användning med en extern timer eller ett separat fjärrkontrollsystem.
• WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• Försök ALDRIG att släcka en eld med vatten, utan stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.
• WARNING! Brandfara: Förvara inte föremål på kokytorna.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra luckans glas för att undvika repor, vilka i sin tur kan leda till att glaset spricker.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på produktens yta eftersom de blir varma.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• Använd alltid ugnsvantar för att ta bort eller lägga i tillbehör eller eldfasta formar.
• Koppla från strömtillförseln före underhåll.
• WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

- Var försiktig när du rör vid förvaringslådan. Det kan bli varmt.

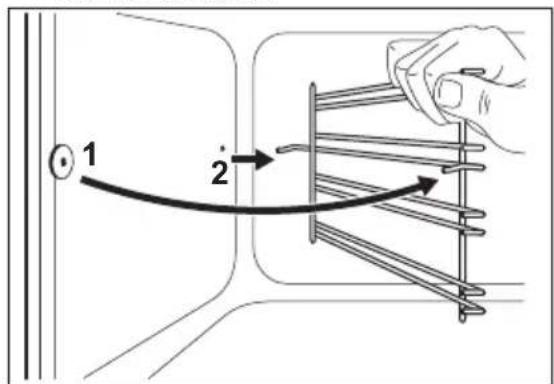

- För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.

- WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges av tillverkaren i bruksanvisningen som lämplig, eller hållskydd som medföljer. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Köksskåpet och inbyggnaden måste ha passande mått.
• Minsta avständ till andra produkter ska beaktas.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Delar av produkten är strömförande. Stäng produkten med skåpluckan för att undvika att vidröra farliga delar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Se till att montera ett stöd för att förhindra att produkten tippar. Se kapitlet Montering.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en kvalificerad elektriker.
• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.

• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.

2.3 Användning

WARNING!

Risk för personskador och brännskador. Risk för elstötar.

• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbetseller avlastningsyta.

WARNING!

Risk för brand och explosion

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.

- Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.

WARNING!

Risk för skador på produkten föreligger.

- För att förhindra skador eller missfärgning på emaljen:

– placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
– lägg inte aluminiumfolie direkt på ugnsbotten.
– häll inte vatten direkt i den heta produkten.
– Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
– var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.
• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Låt inte heta kokkärl stå på kontrollpanelen.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Använd inte den massiva värmeplattan för direktuppvärmning av mat. Den måste användas med lämpliga kokkärl.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor. Lyft alltid sådana föremål när de flyttas på kokhällen.
• Denna produkt är endast avsedd för matlagning. Den får inte användas för andra ändamål, t.ex. rumsuppvärmning.

2.4 Skötsel och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

- Stäng av produkten före underhåll.

Koppla bort produkten från eluttaget.

• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Kvarblivet fett eller mat i produkten kan orsaka brand.
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med något slag av rengöringsmedel.

2.5 Lampa inuti produkten

WARNING!

Risk för elektrisk stöt!

- När det gäller lampan/lamporna i denna produkt och reservlampor som

3. INSTALLATION

WARNING!

Se säkerhetsavsnitten.

Du kan installera din fristående produkt med skåp på en eller båda sidorna och i ett hörn.

Läs i tabellen för minsta avstånd för inbyggnad.

säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

- Använd bara lampor med samma specifikationer.

2.6 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.7 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.

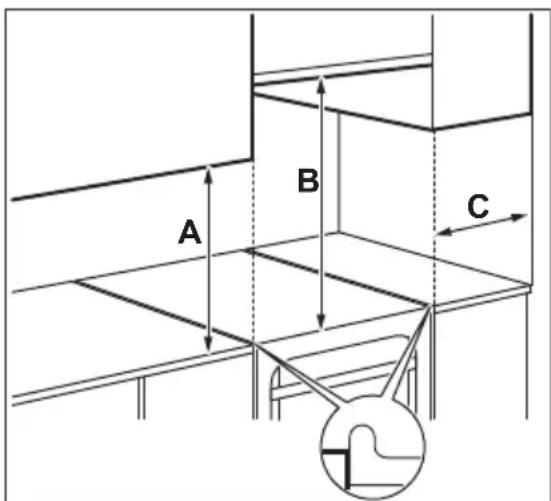

Minsta avstånd

Mått mm

A 400

Mått mm

B 650

C 150

3.2 Tekniska data

Märkspänning 230 V

Frekvens 50 - 60 Hz

Produktklass 1

Dimension mm

Höjd 857 - 917

Bredd 599

Djup 600

3.3 Ändring av spisens höjd och djup

Spisen är vid leverans 897 mm hög och 500 mm djup.

1. Lägg spisen på sidan.

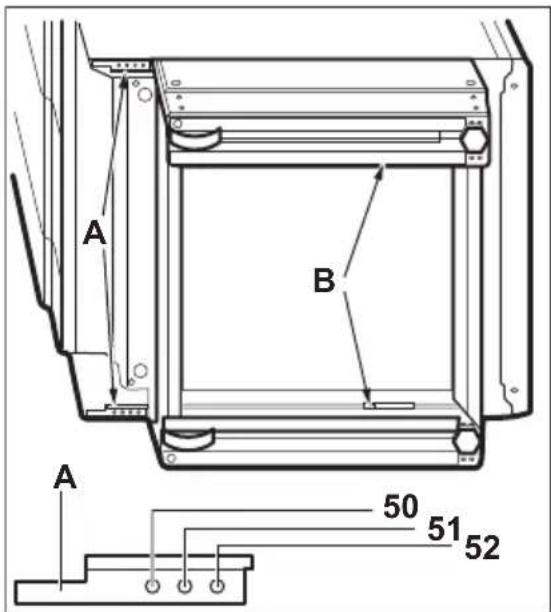

2. Ändra sockelns djup genom att lossa skruv A och lossa skruvarna B på konsolen.

1. Ställ in önskat djup.
2. Skruva i skruvarna A och B.

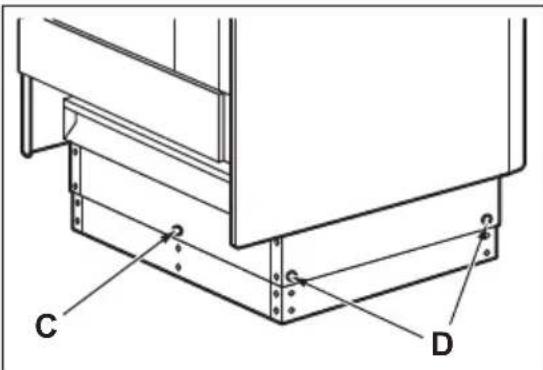

3. För ändring av höjden, lossa skruv C (1 skruv) i mitten baktill på sockeln och sidoskruvarna D (4 skruvar).

1. Tryck in sockeln till önskad höjdinställning: 917, 887 eller 857 mm.
2. Skruva i skruvarna C och D.

3.4 Höjdjustering av produkten

Använd de små fötterna på produktens undersida för att ställa in samma nivå på spisens ovansida som övriga ytor.

3.5 Tippskydd

Ställ in rätt höjd och utrymme för produkten innan du sätter dit tippskyddet.

FÖRSIKTIGHET!

Var noga med att montera tippskyddet i rätt höjd.

Se till att ytan bakom produkten är jämn.

Du måste installera tippskyddet. Om du inte installerar den kan produkten tippa.

Din produkt har symbolen som visas på bilden (i förekommande fall) för att påminna dig om att montera tippskyddet.

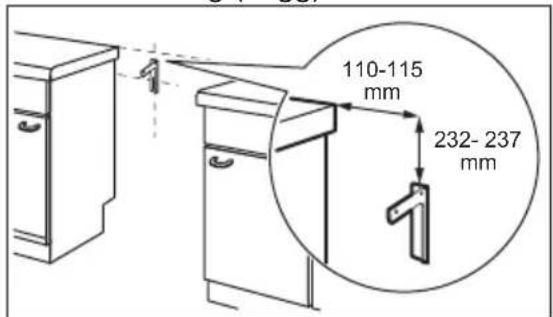

1. Installera tippskyddet 232–237 mm nedanför produktens ovansida, och med 110–115 mm avständ från produktens sida till det runda hålet på konsolen. Skruva fast den i det fasta materialet eller använd lämplig förstärkning (vägg).

1. Du hittar hålet till vänster på produktens baksida. Lyft produktens framsida och placera den i mitten av

utrymmet mellan skåpen. Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet till mitten av produkten.

Om du ändrar spisens mått måste du justera tippskyddet korrekt.

FÖRSIKTIGHET!

Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet till mitten av produkten.

3.6 Elektrisk installation

WARNING!

Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlen för Säkerhet inte följs.

Denna produkt levereras med en huvudkabel men utan huvudkontakt.

WARNING!

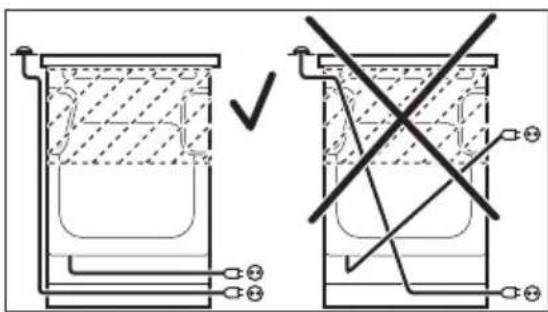

Nätkabeln får inte vidröra den del av produkten som är skuggad på bilden.

1 Vred för hällen
2 Temperaturindikator/symbol
3 Temperaturvred
4 Vred för ugnsfunktionerna
5 Lampa/symbol/indikator för hällen
6 Värmeelement
7 Lampa
8 Ugnsstege, löstagbar
9 Ugnsnivåer

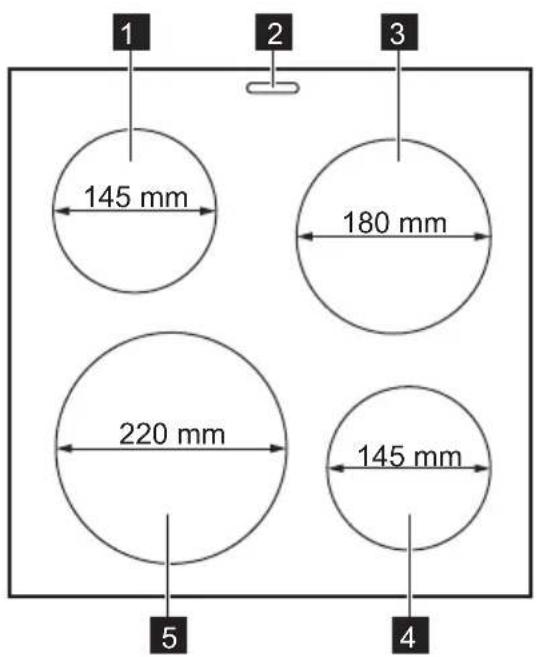

4.2 Hällens layout

1 Kokzon 1 000 W

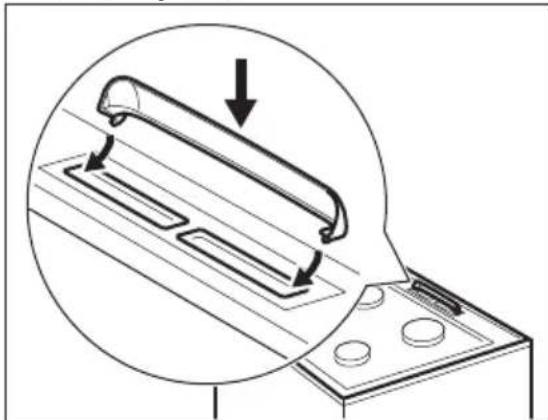

2 Ångutlopp - antal och placering beror på modell
3 Kokzon 1 500 W
4 Kokzon 1 500 W
5 Kokzon 2 000 W

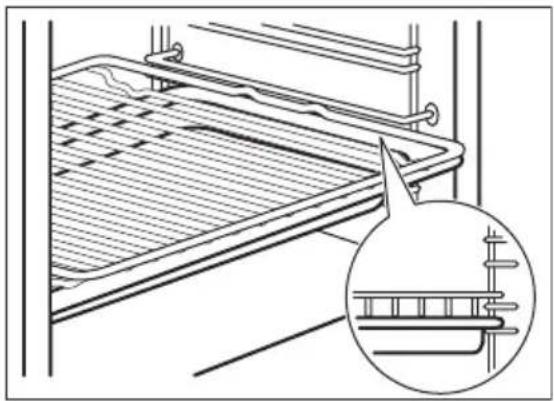

4.3 Tillbehör

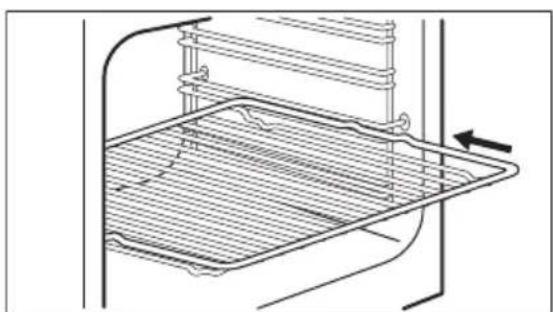

• Galler
För kokkärl, kakformar, stekar.

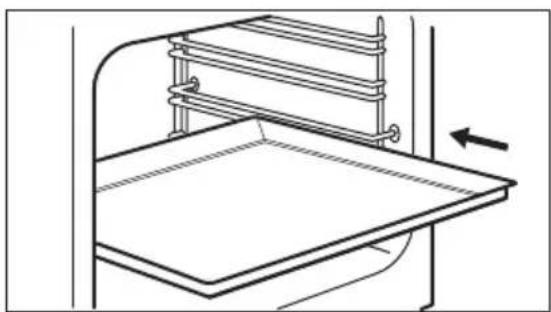

• Bakplåt
För kakor och småkakor.
- Grill- / stekpanna
För bakning, stekning eller som uppsamlingsfat.

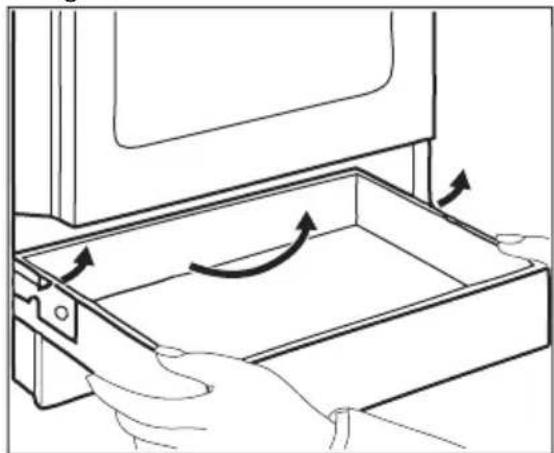

• Förvaringslåda
  Förvaringslådan finns under ugnsutrymmet.

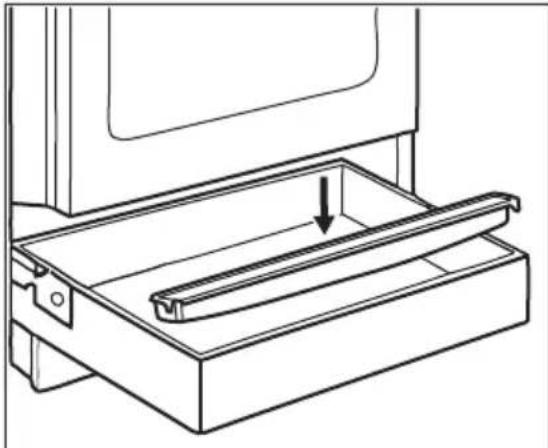

  • Kondensbehållare
  För att samla upp kondens som bildats när ugnen varit igång.

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

5.1 Första rengöring

Ta ut alla tillbehör och flyttbara ugnsstegar ur ugnen.

Se avsnittet "Underhåll och rengöring".

Rengör ugnen och tillbehören innan du använder den första gången.

Sätt tillbaka tillbehören och de flyttbara ugsstegarna på sin ursprungliga plats.

5.2 Förvärmning

Sätt den tomma ugnen på förvärmning innan du använder den första gången.

1. Ställ in funktionen . Ställ in högsta temperaturen.
2. Låt ugnen stå på i en timme.
3. Ställ in funktionen . Ställ in högsta temperaturen. Högsta temperaturen för den här funktionen är 210 °C.
4. Låt ugnen vara igång i 15 minuter.
5. Stäng av ugnen och låt den svalna. Tillbehören kan bli varmare än normalt. Ugnen kan avge lukt och rök. Se till att ventilationen är tillräcklig i rummet.

5.3 Mekaniskt lucklås

Luckan kan inte öppnas av barn.

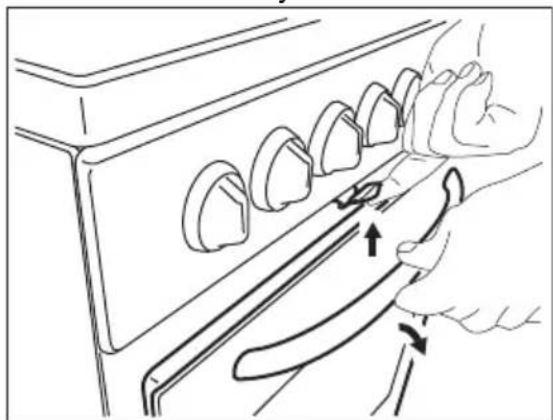

Öppna ugnsluckan:

1. Håll lucklåset intryckt.

Dra inte i lucklåset när du stänger ugnsluckan!

Avstängning av produkten inaktiverar inte det mekaniska luckläset.

5.4 Installera ångutloppsskyddet

1. Sätt skyddets krokar under framkanten på ångutloppshålen.
2. Tryck ner den bakre kanten för att låsa skyddet.

5.5 Montering av kondensbehållare

1. Placera kondensbehållaren på framsidan av förvaringslådan.

1. Töm kondensbehållaren efter tillagning.

6. HÄLL – DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

6.1 Värmeinställning

Symbo-ler	Funktion
0	Av-läge
1 - 6 Värmeinställningar

Använd restvärme för att minska energiförbrukningen. Stäng av kokzonen 5–10 minuter innan tillagningen är klar.

7. HÄLL - RÅD OCH TIPS

WARNING!

Se säkerhetsavsnitten.

7.1 Kokkärl

Kokkärlets botten måste vara så tjock och plan som möjligt. Se till att kastrullens botten är ren och torr innan du sätter den på hällen.

7.2 Exempel på tillagningsområden

Vär- melä- ge:	Gör så här:
1 Varmhållning

Vrid ratten för respektive kokzon till önskad värmeinställning.

Hällens kontrollindikator tänds. Vrid ratten till avstängt läge för att slutföra tillagningen.

Om hällens kontrollindikator är släckt har alla kokzoner stängts av.

6.2 Använda snabbplattan

En röd punkt i mitten av plattan visar att det är en snabbplatta. En snabbplatta värms upp snabbare än vanliga plattor. De röda punkterna är målade på plattorna. De kan slitas under användning och till och med försvinna helt efter en tid. Detta har dock inte någon effekt på hållens funktion.

Vär- melä- ge:	Gör så här:
2 Lätt sjudning
3 Sjudning
4 Stekning/bryning
5 Uppkokning
6 Uppkokning/snabbstekning/ fritering

8. HÄLL – UNDERHÅLL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

8.1 Allmän information

- Rengör hällen efter varje användningstillfälle.

• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.

Rostfritt stål

- Använd ett särskilt rengöringsmedel för rostfritt stål för de rostfria kanterna på hällen.

• De rostfria kanterna på kokplattorna kan ändra färg på grund av hög temperatur.
• Tvätta delar i rostfritt stål med vatten och torka sedan med en mjuk trasa.

8.2 Rengöring av den elektriska kokplattan

1. Använd rengöringspulver eller skursvampen.

2. Rengör hällen med en fuktig duk och lite rengöringsmedel.

3. Värm sedan kokplattan till en låg temperatur och låt den torka.
4. Gnid regelbundet in kokplattorna med symaskinolja för att håll dem i bra skick. Torka bort oljan med hushållspapper.

9. UGN – DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

9.1 Sätta på och stänga av ugnen

1. Vrid vredet för ugnsfunktioner för att välja en ugnsfunktion.

2. Vrid temperaturvredet för att välja temperatur.
   Lampan tänds när ugnen är igång.

3. Ställ vreden för ugnsfunktioner och temperaturen i Off-läget (Av) för att stänga av ugnen.

9.2 Säkerhetstermostat

Om ugnen inte fungerar som den ska eller om det finns felaktiga komponenter, kan en farlig överhettning uppstå. För att förhindra detta har ugnen en säkerhetstermostat som stänger av strömtillförseln. Ugnen sätts på igen automatiskt när temperaturen sjunker.

9.3 Ugnsfunktioner

Symbol Ugnsfunktion Användning
	Av-läge Ugnen är avstängd.
	Traditionell tillagning (med över- och under-värme)	Bakning och stekning på en ugnsnivå.
	Snabbgrillning För att grilla tunna matvaror i stora mängder och rosta bröd.
	Grill För att grilla tunna matvaror och rosta bröd.
	Undervärme För bakning av kakor med knaprig botten och för konservering av livsmedel.

Symbol Ugnsfunktion Användning

Gräddning med över-/undervärme

Denna funktion är för att spara energi under tillagningen. För tillagningsinstruktioner, se kapitlet "Råd och tips", Gräddning med över-/undervärme. Ugnsluckan ska hållas stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Värmeeffekten kan minska. För allmänna energibesparingsanvisningar, se kapitlet "Energieffektivitet", Energi-besparing. Denna funktion användes för att följa energieffektivitetsklassen enligt EN 60350-1.

Knapplås Låsa ugns- och hällfunktionerna.

9.4 Låsa ugnen och hällen

Vredet för ugnsfunktionerna har ett inbyggt funktionslås.

Vrid vredet till symbolen

Vredet hoppar ut cirka 2 mm.

Låsa upp ugnen och hällen: Tryck på vredet och vrid det till önskat läge.

Funktionslåset inaktiverar inte strömförsörjningen till spisen.

10. UGN - ANVÄNDNING AV TILLBEHÖR

WARNING!

Se säkerhetsavsnitten.

10.1 Sätta in tillbehör

Galler:

Sätt gallret mellan stegparen på önskad nivå.

Plåt:

Tryck inte in bakplåten hela vägen till ugnens bakre vägg. Detta förhindrar värmen från att cirkulera runt plåten. Maten kan bli bränd, särskilt på plåtens bakre del.

Sätt in bakplåten eller långpannan mellan stegparet på ugnsstegen. Kontrollera att det inte vidrör ugnens bakre vägg.

Galler och långpanna tillsammans:

För in långpannan mellan skenorna på hyllstöden och ugnsgallret på skenorna ovan.

Se säkerhetsavsnitten.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

11.1 Allmän information

Produkten har fyra hyllpositioner. Räkna hyllnivåerna nedifrån.

Fukt kan kondensera i produkten eller på ugnsluckans glas. Det är helt normalt. Stå inte för nära produkten när luckan öppnas under tillagning. För att minska kondensen kan man läta produkten vara igång i 10 minuter före tillagning.

Ta bort fukten efter varje användning.

Sätt ingenting direkt på produktens botten och lägg heller inget aluminiumfolie på några tillbehör i produkten under tillagning. Detta kan påverka bakningsresultatet och skada emaljen.

11.2 Gräddning

För första gräddningen, använd den lägre temperaturen.

Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.

Plåtarna i ugnen kan vrida sig under bakning. När plåtarna kallnar igen återtar de sin normala form.

11.3 Baka kakor

Öppna inte ugnsluckan förrän 3/4 av den inställda tillagningstiden har gått.

11.4 Tillagning av kött och fisk

Använd en djup form för mat med fett i för att förhindra stänk som inte går att ta bort.

Låt köttet stå i ca 15 minuter innan du skär i det så att köttsaften inte sipprar ut.

För att förhindra att det blir för mycket matos under tillagning kan man hälla lite vatten i den djupa formen. För att förhindra rökkondens, tillsätt lite vatten varje gång det tar slut.

11.5 Tillagningstider

Tillagningstiderna beror på vilken typ av mat som ska tillagas samt dess konsistens och volym.

I början rekommenderar vi att man övervakafar maten under tillagningen. Hitta de bästa inställningarna (värme, tillagningstid, etc.) för dina kokkärl, recept och volymer när du använder produkten.

11.6 Traditionell tillagning (med över- och undervärme)

Livsmedel Tempe-	ratur(°C)	Tid(min)	Ugnsni-vå	Tillbehör
Bakverk i formar
Julkaka 130 -		200 -	1 1 rund mindre form (diameter 23 cm)
	150	230
Rumänska kex 160 -		40 - 50 1 2 fyrkantiga mindre formar(längd 25 cm)
	180
Rumänska kex - traditionella	160 -	40 - 50 1 2 fyrkantiga mindre formar(längd 25 cm)
	180
Kex 160 -		25 - 35 1 2 runda mindre formar (dia-meter 20 cm)
	180
Viktoriakaka 160 -		25 - 35 1 2 runda mindre tärtbottenfor-mar (diameter 20 cm)
	180
Quiche lorraine 210 -		35 - 45 1 1 rund emaljerad form (dia-meter 27 cm)
	230
Potatisgratäng 190 -		55 - 65 2 2 rektangulära Pyrex-formar,24 cm x 15 cm x 5 cm
	210
Baka på bakplåt eller grill-/långpanna
Mjuk kaka 160 -		40 - 50 2 Bakplåt eller grill-/långpanna
	180
Kakbotten 150 -		20 - 30 3 bakplåt
	170
Jästkaka med äpplen utan smuldeg	170 -	40 - 60 3 bakplåt
	190
Cheesecake	170 -	45 - 65 2 bakplåt
	190
Schweizisk äppelka-ka	190 -	40 - 60 2 bakplåt
	210
Smulpaj	170 -	20 - 40 3 bakplåt
	190
Butterkaka	180 -	15 - 30 3 bakplåt
	200
Maräng 110 -		80 - 100 3 bakplåt
	130
Rulltårta	150 -	15 - 30 2 bakplåt
	170
Fylld jästkaka	160 -	20 - 35 3 bakplåt
	180
Hemlagad pizza 200 -220		20 - 35 2 bakplåt
Bröd
Pudding1)	280 -300	10 - 15 3 bakplåt
Brödlimpa av rågmjöl	180 -200	40 - 60 2 bakplåt
Svenska frallor 180 -200		10 - 20 2 bakplåt
Ugnsstekning
Hel kyckling 200 -220		60 - 80 2 galler på nivå 2 och grill-/långpanna på nivå 1
Halv kyckling 190 -210		35–40första si-dan; 15–20 andrasidan	3 galler på nivå 3 och grill-/långpanna på nivå 2
Hel karré 170 -190		90 - 110 2 bakplåt

1) Förvärm ugnen i 10 minuter.

11.7 Gräddning med över-/undervärme

Livsmedel Tempe-	Tid (min) Ugnsni-		Tillbehör
	ratur(°C)	vå
Bröd och pizza
Bullar 190 20 - 30 2 bakplåt eller grill-/långpanna
Fryst pizza 350 g	190 30 - 40 2 galler
Kakor på en bakplåt
Rulltårta	180 20 - 30 2 bakplåt eller grill-/långpanna
Brownie	180 25 - 35 2 bakplåt eller grill-/långpanna
Kakor i burk
Sufflé 200 30 - 40 2 sex keramiska ramekiner på			galler
Sockerkaksbotten 180 20 - 30 2 flan-form på galler

Livsmedel Tempe-	Tid (min) Ugnsni-	Tillbehör
	ratur(°C)	vå
Sockerkaka 150 30 - 40 2 kakburk på galler
Fisk
Fisk i påsar 300 g 180 20 - 30 2 bakplåt eller grill-/långpanna
Hel fisk, 200 g 180 25 - 35 2 bakplåt eller grill-/långpanna
Fiskfilé, 300 g 180 30 - 40 2 pizzaform på galler
Kött
Kött i påse 250 g 200 25 - 35 2 bakplåt eller grill-/långpanna
Köttspett 500 g 200 25 - 35 2 bakplåt eller grill-/långpanna
Små bakade godsaker
Cookies 160 25 - 35 2 bakplåt eller grill-/långpanna
Macroner 170 25 - 35 2 bakplåt eller grill-/långpanna
Muffins 180 30 - 40 2 bakplåt eller grill-/långpanna
Crackers 160 25 - 35 2 bakplåt eller grill-/långpanna
Mördegskakor 140 30 - 40 2 bakplåt eller grill-/långpanna
Tarteletter 170 15 - 25 2 bakplåt eller grill-/långpanna
Vegetarian
Blandade grönsaker i påse 400 g	190 30 - 40 2 bakplåt eller grill-/långpanna
Omelett	200 20 - 30 2 pizzaform på galler
Grönsaker på plåt 700 g	190 30 - 40 2 bakplåt eller grill-/långpanna

11.8 Snabbgrillning

Livsmedel	Temperatur (°C)	Tid (min)	Ugnsni-vå	Tillbehör
Fläskkotlett	220 - 240	15 - 25 första sidan; 10 -20 and-ra sidan	3	galler på nivå 3 och grill-/långpanna på nivå 2
Livsmedel Tempe-	ratur(°C)	Tid(min)	Ugnsni-vå	Tillbehör
Halv kyckling 220 -	240	30 - 35 första si-dan; 15-25 and-ra sidan	3 galler på nivå	3 och grill-/långpanna på nivå 2
Fläskkotletter 220 -	240	10 - 20 första si-dan; 10-20 and-ra sidan	3 galler på nivå	3 och grill-/långpanna på nivå 2

11.9 Information för provningsinstitut

Livsmedel Funktion Tempe-		Tillbehör Ugnsni-vå		Tid(min)
		ratur(°C)
Småkakor, 16 st/plåt	Traditionell till-agning (medöver- och undervärme)	150 bakplåt eller grill-/långpanna	3 15 - 25
Äppelpaj (2 formar∅20 cm, diagonalt placerade)	Traditionell till-agning (medöver- och undervärme)	200 2 runda mindre formar	1 60 - 70
Sockerkaka utan fett	Traditionell till-agning (medöver- och undervärme)	170 rund kakform på galler	2 20 - 30
Mördegskakor Traditionell till-agning (medöver- och undervärme)		140 bakplåt eller grill-/långpanna	3 15 - 25
Rostat bröd1)	Snabbgrillning	250 Galler 2 2 - 5
Hamburgare av nötkött2)	Snabbgrillning	250 Galler 3 15 första		sidan;15 and-ra sidan

1) Förvärm ugnen i 5 minuter.

2) Förvärm i ugnen i 10 minuter

12. UGN – UNDERHÅLL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

12.1 Rengöring

Rengör ugnens framsida med en mjuk trasa med varmt vatten och ett milt rengöringsmedel.

Använd ett särskilt rengöringsmedel för att rengöra metallytor.

Rengör ugnen invändigt efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda. Risken är högre för grillpannan.

Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk trasa med varmt vatten och ett rengöringsmedel. Diska inte tillbehören i diskmaskin.

Ta bort envisa fläckar med speciell ugnsrengöring.

Använd inte rengöringsmedel med slipeffekt eller vassa föremål när du rengör SuperClean-tillbehören och.

12.2 Ugnar i rostfritt stål eller aluminium

Rengör ugnsluckan endast med en fuktig trasa eller svamp. Torka med en mjuk trasa.

Använd aldrig stålull, syror eller produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Rengör ugnens kontrollpanel med samma försiktighet.

12.3 Ta bort ugnstegarna

Vid rengöring av ugnen ska ugnsstegarna tas bort.

FÖRSIKTIGHET!

Var försiktig när du avlägsnar ugnstegarna.

1. Dra först ut stegarnas främre del från sidoväggen.

1. Dra ut stegen baktill från ugnssidan och ta bort den.

Sätt tillbaka det du tagit bort i omvänd ordning.

12.4 Hur man avlägsnar grillen

WARNING!

Stäng av produkten innan du tar bort värmeelementet. Se till att ugnen är kall. Det finns risk för brännskador.

Ta bort ugnstegarna.

Du kan ta bort värmeelementet för att lättare rengöra ugnstaket.

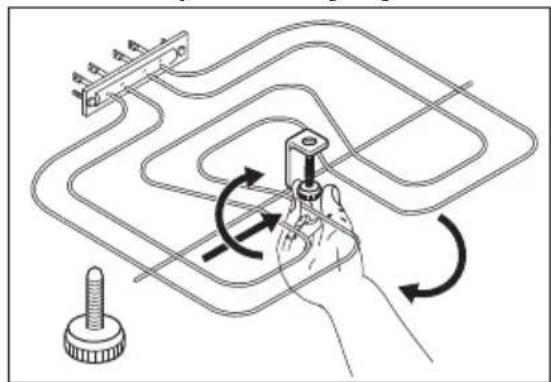

1. Ta bort skruven som håller fast värmeelementet. Använd en skruvmejsel första gången.

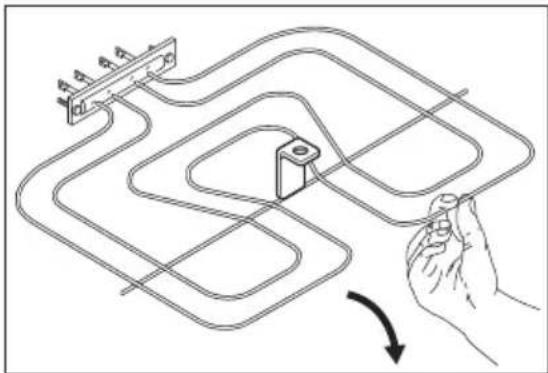

1. Dra försiktigt värmeelementet nedåt.

1. Rengör ugnstaket med en mjuk trasa och varmt vatten och ett rengöringsmedel. Låt torka.

Sätt tillbaka värmeelementet i omvänd ordning.

Sätt tillbaka ugnsstegarna.

WARNING!

Kontrollera att värmeelementet är korrekt installerat och inte faller ned.

Ugnsluckan har fyra glasrutor.Ugnsluckan och glasrutorna går att ta bort för rengöring.

Ugnsluckan kan stängas om du försöker ta bort glasrutorna innan du tar bort ugnsluckan.

FÖRSIKTIGHET!

Använd inte ugnen utan glasrutorna.

1. Öppna luckan helt och håll i båda gångjärnen.

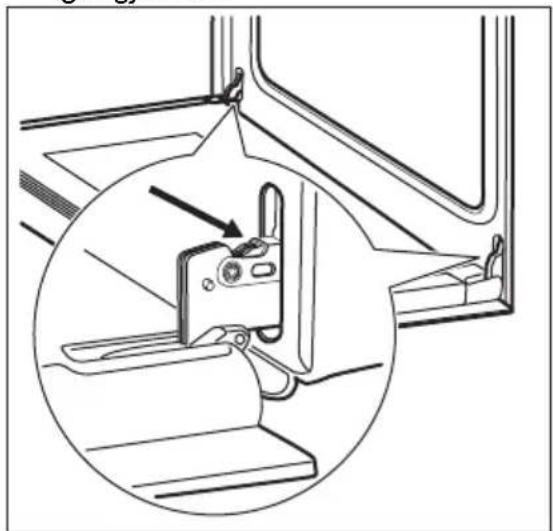

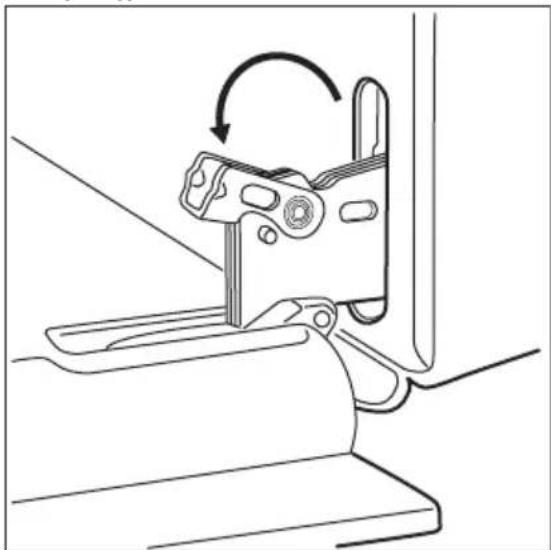

1. Lyft upp och vrid spakarna på de två gångjärnen.

1. Stäng ugnsluckan halvvägs, till den första öppna positionen. Lyft och dra därefter framåt och ta bort luckan från sin plats.

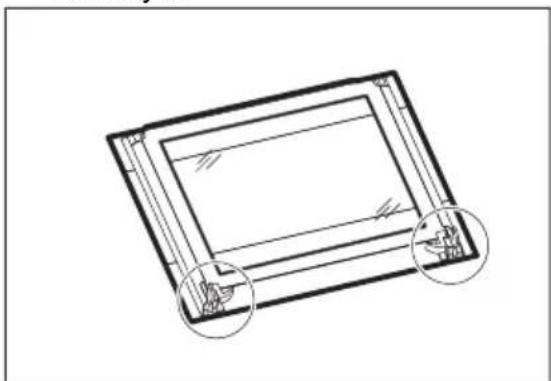

1. Lägg luckan på en mjuk duk på en stabil yta.

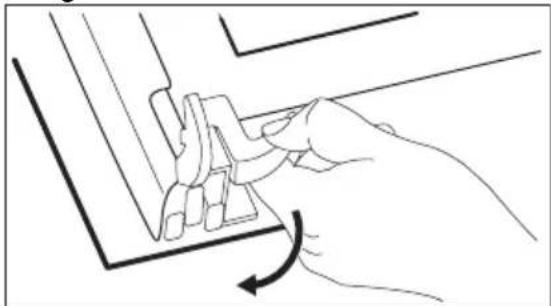

1. Lossa lässystemet för att ta bort glasrutorna.

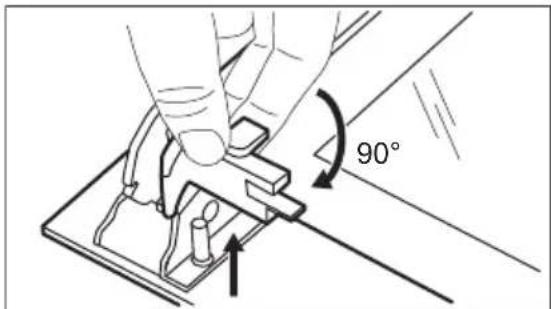

1. Vrid de två fästanordningarna 90° och ta bort dem från sina fästen.

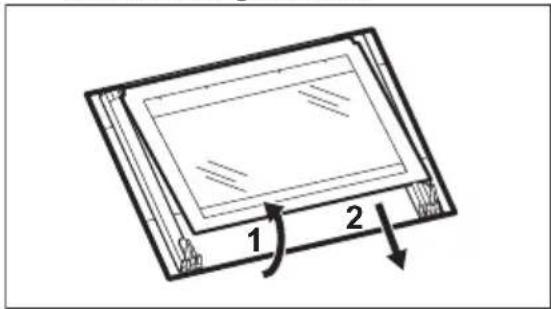

1. Lyft försiktigt och ta därefter bort glasrutorna en efter en. Börja med den översta glasrutan.

1. Rengör glasrutorna med vatten och lite diskmedel. Torka glasrutorna noga. Diska inte glasskivorna i diskmaskin.

Sätt tillbaka glasrutorna i ugnsluckan när du är klar med rengöringen. Utför stegen ovan i omvänd ordning.

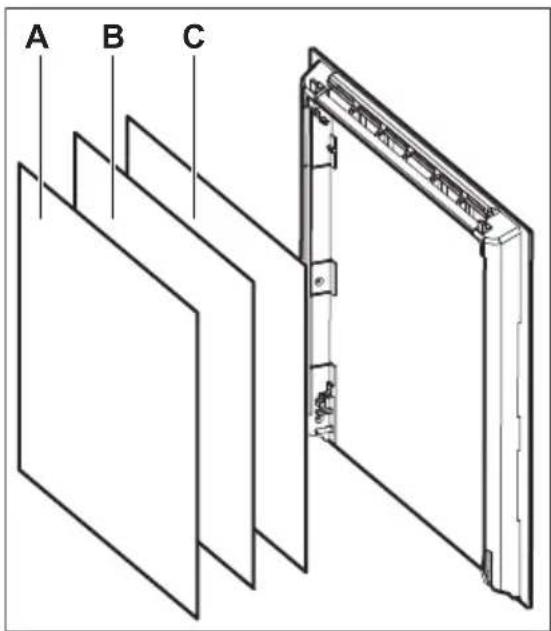

Du måste sätta tillbaka glasrutorna (A, B och C) i rätt ordning.

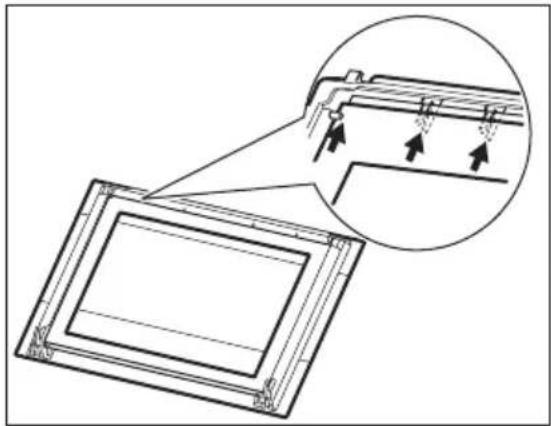

Se till att den mellersta glasrutan placeras korrekt i sina skåror.

12.6 Ta bort förvaringslådan

WARNING!

Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, papper eller rengöringssprayer) i förvaringslådan. Förvaringslådan kan bli het när du använder ugnen. Risk för brand.

Förvaringslådan under ugnen kan tas bort för rengöring.

1. Dra ut förvaringslådan så längt det går.

1. Lyft försiktigt förvaringslådan uppåt.

2. Dra ut lådan helt.

För att sätta fast förvaringslådan, följ stegen ovan i motsatt ordning.

12.7 Byte av lampan

WARNING!

Risk för elektrisk stöt! Lampan kan vara het.

1. Stäng av ugnen. Vänta tills ugnen är kall.
2. Koppla bort ugnen från eluttaget.

3. Lägg en trasa i botten av ugnsutrymmet.

4. Rengör glasskyddet.

5. Byt ut lampan mot en passande som är värmetålig upp till 300 °C.
6. Sätt tillbaka glasskyddet.

Bakre lampan

1. Vrid lampans glaskåpa för att avlägsna den.

13. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

13.1 Om produkten inte fungerar ...

Problem Möjlig orsak Lösning
Jag kan inte sätta på produkten.	Produkten är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att produkten är korrekt ansluten till strömförsörjningen.
Säkringen har gått. Kontrollera om säkringen		är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Det går inte att aktivera eller använda hällen.	Säkringen har gått. Sätt på hällen igen och ställ in värmeläget för mindre än 10 sekunder.
Ugnen värms inte upp. Ugnen är avstängd. Sätta på ugnen.
Nödvändiga inställningar	är inte gjorda.	Kontrollera att rätt inställningar gjorts.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan.
Ånga och kondens avsätts på maten och i ugnen.	Du lät maten stå för länge i ugnen.	Låt inte maträtter stå i ugnen längre än 15 - 20 minuter efter att tillagningen är klar.
Tillagningen av maträtter tar för lång tid eller går för fort.	Temperaturen är för låg el- ler för hög.	Justera vid behov temperaturen. Följ instruktionerna i manualen.

13.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingsskylten.

Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (MOD.) ......

Produktnummer (PNC) ......

Serienummer (S.N.) ......

14. ENERGIEFFEKTIVITET

14.1 Produktinformation enligt EU 66/2014

Modellidenti-fiering	LKS6000N0W
Typ av häll Häll inuti fristående spis
Antal kokzo-ner	4
Uppvärm-ningsmetod	Massiv värmeplatta
Diameter på runda kokzo-ner (∅)	Vänster bak	14,5 cm
	Höger bak	18,0 cm
	Höger fram	14,5 cm
	Vänster fram	22,0 cm
Energiförbruk-ning per kok-zon (EC elec-tric cooking)	Vänster bak	192,0 Wh/kg
	Höger bak	194,9 Wh/kg
	Höger fram	194,9 Wh/kg
	Vänster fram	193,9 Wh/kg
Energiförbrukning på hällen (EC electric hob) 193,9 Wh/kg

EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda.

14.2 Häll - Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

- Värm bara upp den mängd vatten du behöver.

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du aktiverar den.
• Kokkärlets botten ska ha samma diameter som kokzonen.
• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

14.3 Produktinformation för ugnar och produktilInformationsblad*

Leverantörens namn Electrolux

Modellbeskrivning LKS6000N0W 943005278

Energieffektivitetsindex 95.0

Energieffektivitetsklass A

Energiförbrukning med en standardrätt, över/undervärme	0,76 kWh/program
Antal kaviteter 1
Värmekälla Elektricitet
Ljudstyrka 60 l
Typ av ugn Ugn inuti fristående spis
Massa 56.0 kg
* För Europeiska unionen enligt EU-förordningarna 65/2014 och 66/2014.För Republiken Vitryssland enligt STB 2478-2017, bilaga G; STB 2477-2017, bilagorna A och B.För Ukraina enligt 568/32020.
Energieffektivitetsklassen är inte tillämplig för Ryssland.
EN 60350-1 - Elektriska matlagningsprodukter för hushållsbruk - Del 1: Områden, ugnar, ångugnar och grillar - Funktionsprovning.

14.4 Ugn - Energibesparing

Denna ugn har funktioner som möjliggör energibesparing under tillagningen.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte luckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd kokkärl i metall för högre energieffektivitet.

Om möjligt, undvik att förvärma ugnen före tillagning.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Restvärme

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att värma annan mat.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Gräddning med över-/undervärme

Denna funktion används för att spara energi under tillagningen. För mer information, se Ugnsfunktioner, kapitlet "Ugn - Daglig användning".

15. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland

CE
