BRUKSANVISNING LKR6200N1W ELECTROLUX

Tryk ikke på lågelåsen, när du lukker ovnens läge!

1. Tøm kondensopsamleren efter tilberedning.

6.2 Varmetrin

Symbol-	Funktion
0	Sluk-position
$	Holde varm
1 - 9	Varmeindstillinger

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång. Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation:

www.electrolux.com/support

registrera din produkt för bättre service:

www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

- Barn ska övervakas så att de inte leker med maskinen.

- Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

- WARNING! Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.

- Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

- Endast behöriga personer får installera den här produkten och byta kabel.

- Produkten är avsedd att användas på en höjd på upp till 2000 meter över havet.

- Produkten är inte avsedd att användas på fartyg, båtar eller dylikt.

• För att undvika överhettning får produkten inte installeras bakom en dekorativ lucka.
• Installera inte produkten på en plattform.
• Produkten är inte avsedd för användning med en extern timer eller ett separat fjärrkontrollsystem.
• WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.
• FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.
• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra glasluckan eller hållens gångjärnsförsedda lock eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.
• Om keramik-/glasytan är sprucken ska produkten stängas av nätsladden dras ur. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• Använd alltid ugnsvantar vid iläggning eller urtagning av tillbehör eller ugnformar.
• Koppla från strömtillförseln före underhåll.

- WARNING! Kontrollera att produkten är avstängd innan du byter lampa för att undvika risk för elektriska stötar.

- Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.

- Var försiktig när du rör vid förvaringslådan. Ugnen blir het.

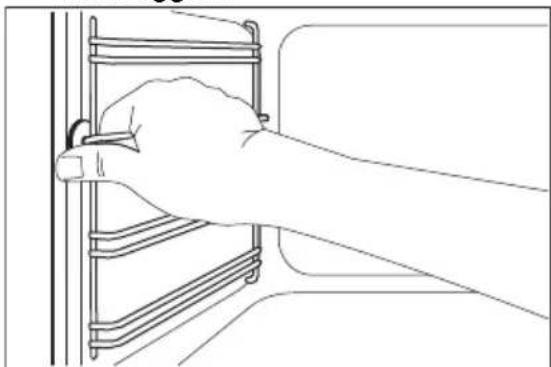

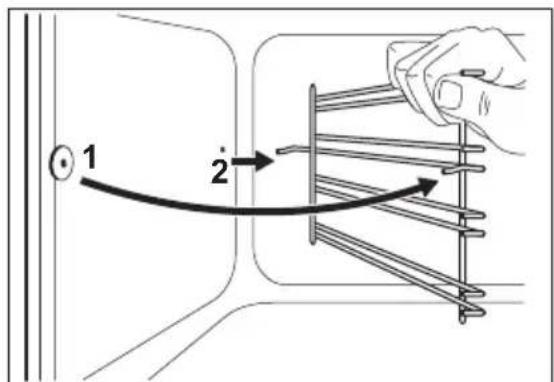

- För att ta bort en ugnsstege drar du först ut stegen framtill och sedan den bakre delen från sidoväggen. Sätt tillbaka ugnsstegar i omvänd ordning.

- WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Köksskåpet och inbyggnaden måste ha passande mått.
• Minsta avständ till andra produkter ska beaktas.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.

• Delar av produkten är strömförande. Stäng produkten med skåpluckan för att undvika att vidröra farliga delar.

• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.

• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Se till att montera ett stöd för att förhindra att produkten tippar. Se kapitlet Montering.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en kvalificerad elektriker.
• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.

2.3 Användning

WARNING!

Risk för personskador och brännskador.

Risk för elstötar.

• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av produkten efter varje användningstillfälle.
• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbetseller avlastningsyta.

WARNING!

Risk för brand och explosion

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.

WARNING!

Risk för skador på produkten föreligger.

- För att förhindra skador eller missfärgning på emaljen:

– placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
– lägg inte aluminiumfolie direkt på ugnsbotten.
– häll inte vatten direkt i den heta produkten.
– Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
– var försiktig när du tar bort eller installerar tillbehören.

• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.
• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Låt inte heta kokkärl stå på kontrollpanelen.
  • Låt inte kokkärl torrkoka.

• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.

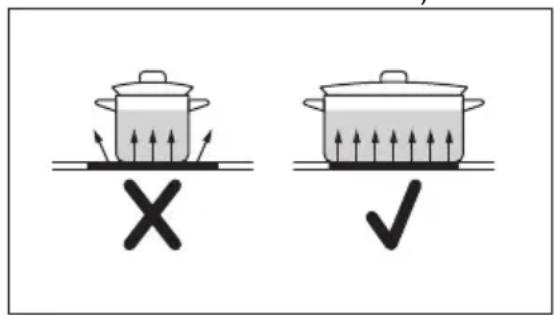

• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor. Lyft alltid sådana föremål när de flyttas på kokhällen.
• Denna produkt är endast avsedd för matlagning. Den får inte användas för andra ändamål, t.ex. rumsuppvärmning.

2.4 Skötsel och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten före underhåll. Koppla bort produkten från eluttaget.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.

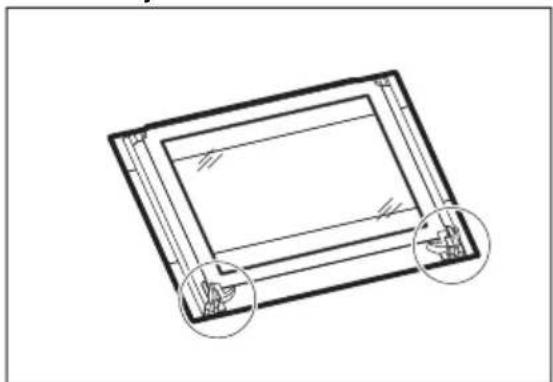

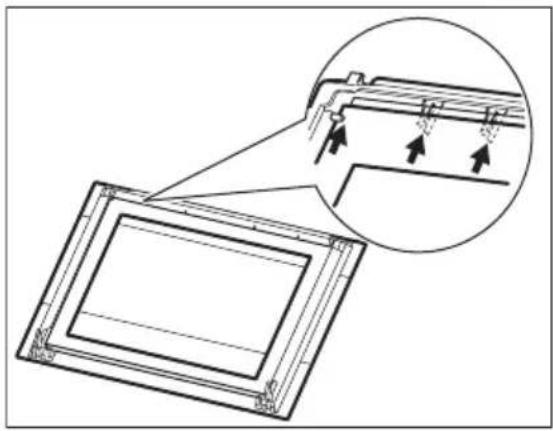

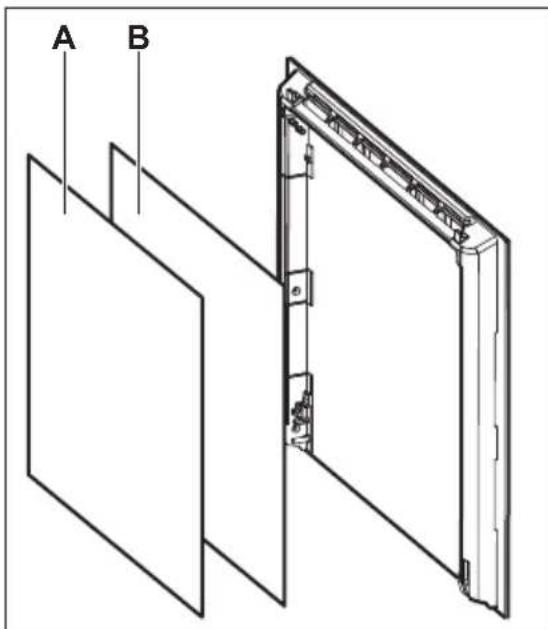

• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.
• Var försiktig när du tar bort luckan. Luckan är tung!
• Kvarblivet fett eller mat i produkten kan orsaka brand.
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med något slag av rengöringsmedel.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

Du kan installera din fristående produkt med skåp på en eller båda sidorna och i ett hörn.

2.5 Invändig belysning

WARNING!

Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Denna produkt innehåller en ljuskälla med energieffektivitetsklass G.
• Använd bara lampor med samma specifikationer.

2.6 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten.
• Använd endast originalreservdelar.

2.7 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.

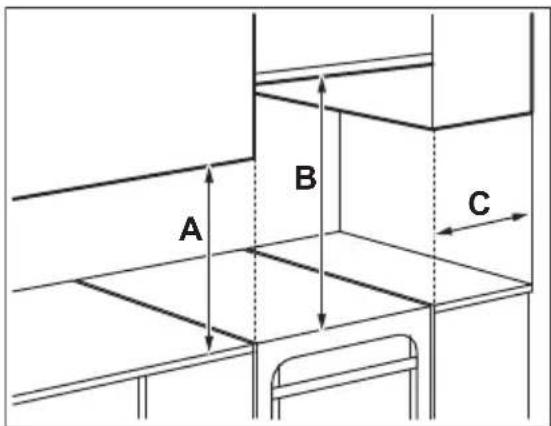

Läs i tabellen för minsta avstånd för inbyggnad.

Minsta avstånd

Mått mm

A 400

B 650

C 150

3.2 Tekniska data

Märkspänning 230 V

Frekvens 50 - 60 Hz

Produktklass 1

Dimension mm

Höjd 902

Bredd 600

Djup 600

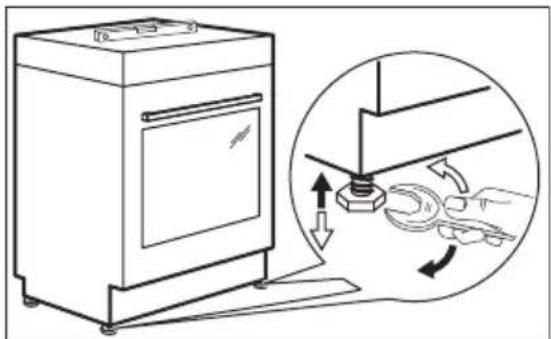

3.3 Höjdjustering av produkten

Använd de små fötterna på produktens undersida för att ställa in samma nivå på spisens ovansida som övriga ytor.

3.4 Tippskydd

Ställ in rätt höjd och utrymme för produkten innan du sätter dit tippskyddet.

FÖRSIKTIGHET!

Var noga med att montera tippskyddet i rätt höjd.

Se till att ytan bakom produkten är jämn.

Du måste installera tippskyddet. Om du inte installerar den kan produkten tippa.

Din produkt har symbolen som visas på bilden (i förekommande fall) för att påminna dig om att montera tippskyddet.

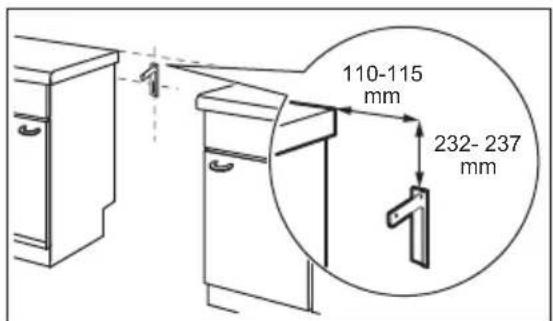

1. Installera tippskyddet 232–237 mm nedanför produktens ovansida, och med 110–115 mm avständ från produktens sida till det runda hålet på konsolen. Skruva fast den i det fasta materialet eller använd lämplig förstärkning (vägg).

1. Du hittar hålet till vänster på produktens baksida. Lyft produktens framsida och placera den i mitten av utrymmet mellan skåpen. Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavständet till mitten av produkten.

Om du ändrar spisens mått måste du justera tippskyddet korrekt.

FÖRSIKTIGHET!

Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet till mitten av produkten.

4. PRODUKTBESKRIVNING

4.1 Allmän översikt

3.5 Elektrisk installation

WARNING!

Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlen för Säkerhet inte följs.

Denna produkt levereras med en huvudkabel men utan huvudkontakt.

WARNING!

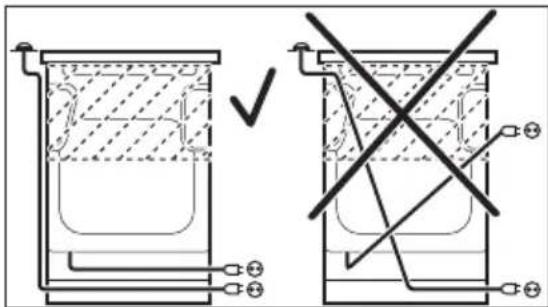

Nätkabeln får inte vidröra den del av produkten som är skuggad på bilden.

1 Vred för hällen
2 Temperaturindikator/symbol
3 Temperaturvred
4 Vred för ugnsfunktionerna
5 Lampa/symbol/indikator för hällen
6 Värmeelement
7 Lampa
8 Fläkt
9 Ugnsstege, löstagbar
10 Ugnsnivåer

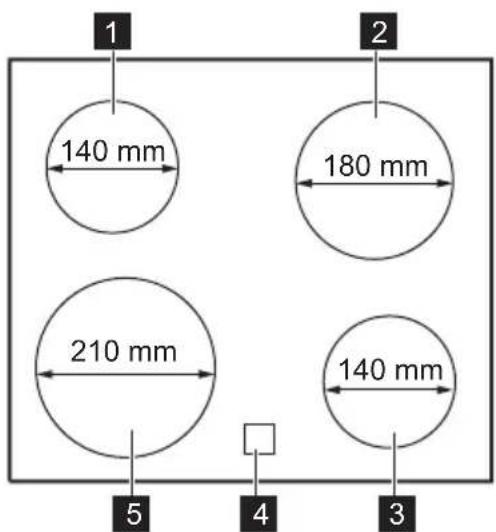

4.2 Hällens layout

1 Kokzon 1 200 W
2 Kokzon 1 700 W
3 Kokzon 1 200 W
4 Restvärmeindikator
5 Kokzon 2 300 W

4.3 Tillbehör

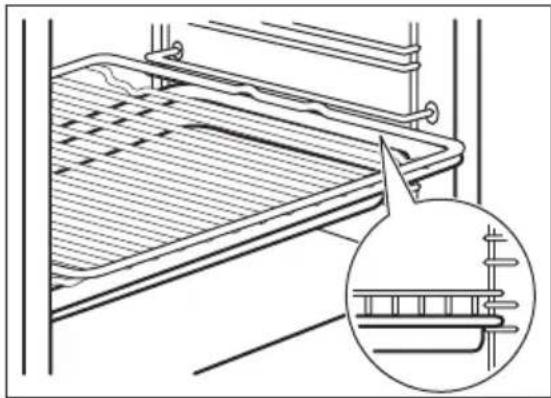

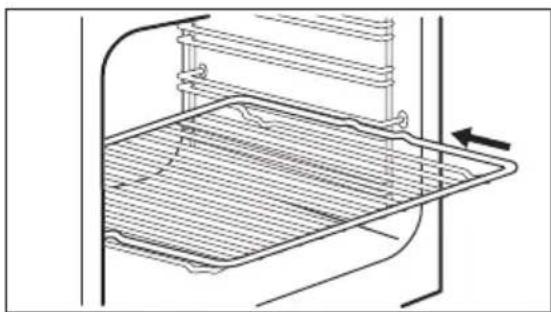

• Galler
För kokkärl, kakformar, stekar.
• Bakplåt
För kakor och småkakor.
- Grill- / stekpanna
För bakning, stekning eller som uppsamlingsfat.
• Teleskopskenor (tillval)

För galler och plåtar. De kan beställas separat.

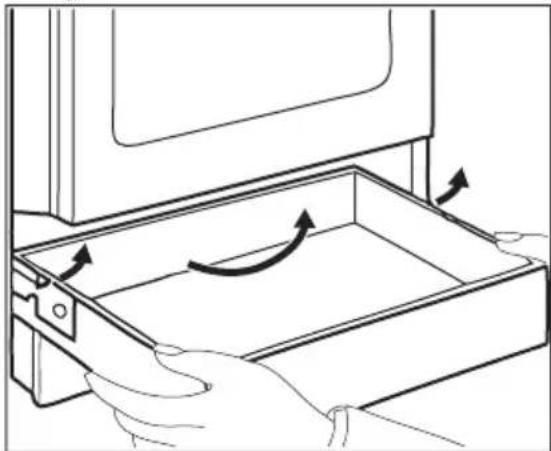

- Förvaringslåda

Förvaringslådan finns under ugsutrymmet.

• Kondensbehållare

För att samla upp kondens som bildats när ugnen varit igång.

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Första rengöring

Ta ut alla tillbehör och flyttbara ugnsstegar ur ugnen.

Se avsnittet "Underhåll och rengöring".

Rengör ugnen och tillbehören innan du använder den första gången.

Sätt tillbaka tillbehören och de flyttbara ugnsstegarna på sin ursprungliga plats.

5.2 Förvärmning

Sätt den tomma ugnen på förvärmning innan du använder den första gången.

1. Ställ in funktionen . Ställ in högsta temperaturen.

2. Låt ugnen stå på i en timme.

3. Ställ in funktionen . Ställ in högsta temperaturen. Högsta temperaturen för den här funktionen är 210 °C.

4. Låt ugnen vara igång i 15 minuter.

5. Stäng av ugnen och låt den svalna. Tillbehören kan bli varmare än normalt. Ugnen kan avge lukt och rök. Se till att ventilationen är tillräcklig i rummet.

5.3 Mekaniskt lucklås

Luckan kan inte öppnas av barn.

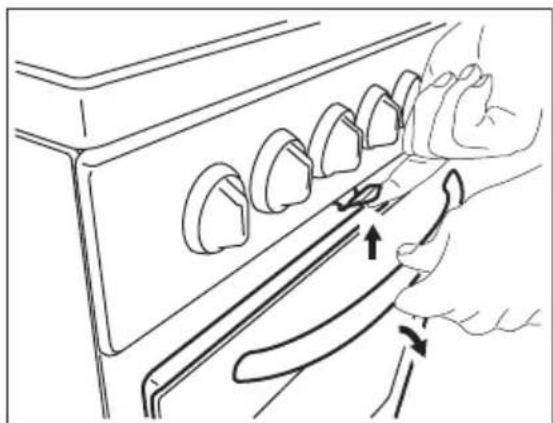

Öppna ugnsluckan:

1. Håll lucklåset intryckt.

1. Öppna luckan. Dra inte i lucklåset när du stänger ugnsluckan!

Avstängning av produkten inaktiverar inte det mekaniska luckläset.

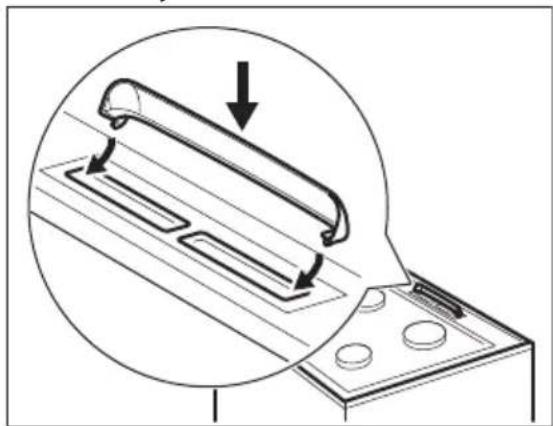

5.4 Installera ångutloppsskyddet

1. Sätt skyddets krokar under framkanten på ångutloppshålen.
2. Tryck ner den bakre kanten för att låsa skyddet.

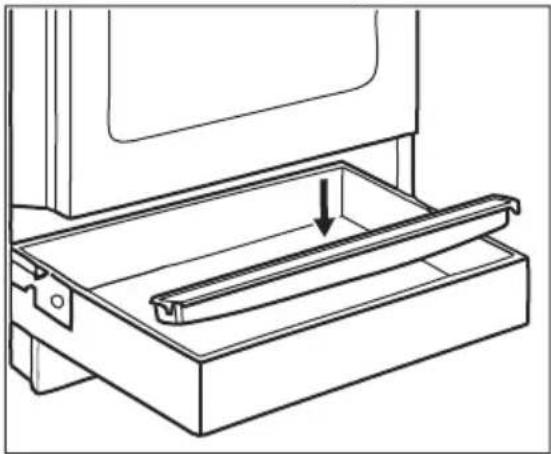

5.5 Montering av kondensbehållare

1. Placera kondensbehållaren på framsidan av förvaringslådan.

1. Töm kondensbehållaren efter tillagning.

6. HÄLL – DAGLIG ANVÄNDNING

WARNING! Se Säkerhetsavsnitten.

6.1 Beskrivning av kokzonerna

Kokzonerna är försedda med termostat och fungerar intermittent (går av och på igen) beroende på den valda värmenivån.

6.2 Värmeinställning

Symboler	Funktion
0	Av-läge
$	Varmhållning
1 - 9 Värmeinställningar

Använd restvärme för att minska energiförbrukningen. Stäng av kokzonen 5–10 minuter innan tillagningen är klar.

Vrid ratten för respektive kokzon till önskad värmeinställning.

Hällens kontrollindikator tänds. Vrid ratten till avstängt läge för att slutföra tillagningen.

Om hällens kontrollindikator är släckt har alla kokzoner stängts av.

6.3 Använda den enkla kokzonen

För att använda en enkel kokzon, vrid på lämpligt vred till en av följande positioner: 1-9.

För värmelägena 1-3 är zonen röd i 2-3 sekunder och därefter stängs den av.

7. HÄLL - RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

7.1 Kokkärl

Resultatet beror på kokkärlets material

• rekommenderas: aluminium, koppar
• rekommenderas inte: rostfritt stål, gjutjärn, glas

Kokkärlets botten måste vara så tjock och plan som möjligt.

Se till att kastrullens botten är ren och torr innan du sätter den på hällen.

Använd inte kokkärl på keramikhällen med en botten med utstående kanter eller upphöjningar, t.ex. gjutjärnspannor. Dessa kan skrapa eller repa ytan permanent.

Zonen arbetar på sin maximala effektnivå när du ställer in värmenivån på 8 eller 9.

6.4 Restvärmeindikator

WARNING!

Så länge indikatorn lyser finns det risk för brännskador från restvärme.

Indikatorn tänds när en kokzon är varm, men den fungerar inte om nätströmmen är urkopplad.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

Kokkärl av emaljerat stål med aluminium- eller kopparbotten kan orsaka färgskiftning på glaskeramiken.

För att spara energi och se till att hällen fungerar korrekt måste kokkärlets botten ha en lämplig minimidiameter (minst samma som zonens diameter).

7.2 Exempel på olika typer av tillagning

Uppgifterna i tabellen är endast avsedda som vägledning.

Värmeinställning	Använd för: Tid	(min)	Tips
§ - 1	Varmhållning av tillagad mat. efter behov		Lägg på locket på kastrullen.
1 - 2 Hollandaisesås, smältning av: smör, choklad, gelatin.		5 - 25 Rör om med jämna mellan-rum.
1 - 2 Stanning: fluffiga omeletter, äggstanning.		10 - 40 Tillaga med lock.
2 - 3 Småkoka ris och mjölkrätter, värma färdiglagade rätter.		25 - 50 Minst dubbelt så mycket vätska som ris, rör om mjölk-baserade rätter under tillag-ningen.
3 - 4 Ångkoka grönsaker, fisk, kött.		20 - 45 Tillsätt några matskedar vätska.
4 - 5 Kokning av potatis. 20 - 60 Använd max. 1⁄4 liter vatten till 750 g potatis.
4 - 5 Tillaga större mängder mat, stuvningar och soppor.		60 - 150	Upp till 3 l vätska plus ingre-dienser.
6 - 7 Lätt stekning: schnitzel, cor-don bleu av kalv, kotletter, kroketter, korv, lever, redd sås, ägg, pannkakor, mun-kar.		efter behov	Vänd efter halva tiden.
7 - 8 Kraftig stekning, potatiskro-ketter, biff, fransyska.		5 - 15 Vänd efter halva tiden.
9 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pom-mes frites.

8. HÄLL – UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

8.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Rengör hällens yta med lämpligt rengöringsmedel.
• Använd en speciell skrapa för glaset.

8.2 Rengöring av hällen

• Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller socker, annars kan dessa orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.
  • Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk trasa.
• Ta bort missfärgning på blank metall: använd en blandning av

bakpulver och citronjuice eller vinäger.

9. UGN – DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

9.1 Sätta på och stänga av ugnen

1. Vrid vredet för ugnsfunktioner för att välja en ugnsfunktion.
2. Vrid temperaturvredet för att välja temperatur.
   Lampan tänds när ugnen är igång.
3. Ställ vreden för ugnsfunktioner och temperaturen i Off-läget (Av) för att stänga av ugnen.

9.2 Säkerhetstermostat

Om ugnen inte fungerar som den ska eller om det finns felaktiga komponenter, kan en farlig överhettning uppstå. För att förhindra detta har ugnen en säkerhetstermostat som stänger av strömtillförseln. Ugnen sätts på igen automatiskt när temperaturen sjunker.

9.3 Ugnsfunktioner

Symbol	Ugnsfunktion Program
	Avstängt läge Ugnen är avstängd.
	Traditionell tillagning (med över- och undervärme)	För bakning och stekning på en ugnsnivå.
	Grill För att grilla tunna matvaror och rosta brödHögsta temperaturen för den här funktionen är 210 °C.
	Undervärme För bakning av kakor med knaprig botten och för att torka mat.
	Varmluftstillagning För att ugnssteka eller tillaga mat som kräversamma tillagningstemperatur, på flera nivåer i ugnen, utan att aromerna blandas.
	Upptining För att tina mat (grönsaker och frukt). Upptinings-tiden beror på mängden och storleken på det frysta livsmedlet.För att kunna använda den här funktionen måste temperaturvredet vara inställt på av-läget.
	Baka med ånga Denna funktionen är för att spara energi under tillagningen. För matlagningsinstruktioner, se kapitlet "Råd och Tips" Baka med ånga. Ugnsluckanska hållas stängd under tillagningen så att funktionen inte avbryts och att ugnen fungerar med högsta möjliga energieffektivitet. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Värmeeffekten kan vara reducerad. För allmänna energibesparingsanvisningar, se kapitlet "Energieffektivitet", Ugn - Energibesparing. Denna funktion användes för att följa energieffektivitetsklass enligt EN 60350-1.

10. UGN - ANVÄNDNING AV TILLBEHÖR

WARNING!

Se Säkerhetsavsnitten.

10.1 Sätta in tillbehör

Galler:

Sätt gallret mellan stegparen på önskad nivå.

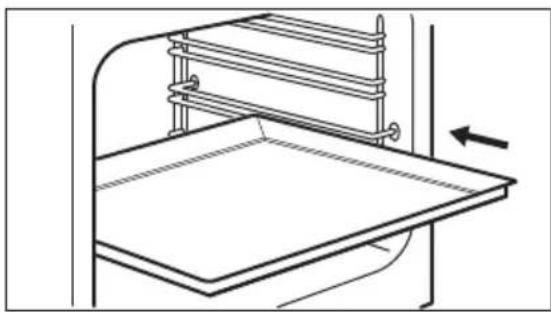

Plåt:

Tryck inte in bakplåten hela vägen till ugnens bakre vägg. Detta förhindrar värmen från att cirkulera runt plåten. Maten kan bli bränd, särskilt på plåtens bakre del.

Sätt in bakplåten eller långpannan mellan stegparet på ugnsstegen. Kontrollera att det inte vidrör ugnens bakre vägg.

Galler och långpanna tillsammans:

För in långpannan mellan skenorna på hyllstöden och ugnsgallret på skenorna ovan.

Se Säkerhetsavsnitten.

Temperaturerna och gräddningstiderna i tabellerna är endast riktvärden. De beror på recepten samt på ingrediensernas kvalitet och mängd.

11.1 Allmän information

Produkten har fyra hyllpositioner. Räkna hyllnivåerna nedifrån.

Produkten har ett specialsystem som gör att luften cirkulerar och återanvänder ångan. Med det här systemet kan man tillaga i ånga, vilket gör att maten saftig inuti och krispig på utsidan. Det gör att tillagningstiden och energiåtgången minskas till ett minimum.

Fukt kan kondensera i produkten eller på ugnsluckans glas. Det är helt normalt. Stå inte för nära produkten när luckan öppnas under tillagning. För att minska kondensen kan man låta produkten vara igång i 10 minuter före tillagning.

Ta bort fukten efter varje användning.

Sätt ingenting direkt på produktens botten och lägg heller inget aluminiumfolie på några tillbehör i produkten under tillagning. Detta kan påverka bakningsresultatet och skada emaljen.

11.2 Gräddning

För första gräddningen, använd den lägre temperaturen.

Du kan förlänga gräddningstiden med 10–15 minuter om du bakar på mer än en nivå.

Bakverk vid olika nivåer blir inte alltid lika bruna. Du behöver inte ändra ugnstemperaturen om de blir olika bruna. Detta jämnar ut sig under bakningen.

Plåtarna i ugnen kan vrida sig under bakning. När plåtarna kallnar igen återtar de sin normala form.

11.3 Baka kakor

Öppna inte ugnsluckan förrän 3/4 av den inställda tillagningstiden har gått.

Om du använder två bakplåtar samtidigt, se till att det finns en ledig falsnivå mellan dem.

11.4 Tillagning av kött och fisk

Använd en djup form för mat med fett i för att förhindra stänk som inte går att ta bort.

Låt köttet stå i ca 15 minuter innan du skär i det så att köttsaften inte sipprar ut.

För att förhindra att det blir för mycket matos under tillagning kan man hälla lite vatten i den djupa formen. För att förhindra rökkondens, tillsätt lite vatten varje gång det tar slut.

11.5 Tillagningstider

Tillagningstiderna beror på vilken typ av mat som ska tillagas samt dess konsistens och volym.

I början rekommenderar vi att man övervakafar maten under tillagningen. Hitta de bästa inställningarna (värme, tillagningstid, etc.) för dina kokkärl, recept och volymer när du använder produkten.

11.6 Traditionell tillagning (med över- och undervärme)

Livsmedel Mängd (g) Temperatur(°C)		Tid (min) Ugnsni-vå	Tillbehör
Smulpaj 1)	1000 160 - 170 30 - 35 2 bakplåt
Jästkaka medäpple	2000 170 - 190 40 - 50 3 bakplåt
Mjuk kaka 1500	160 - 170	45 - 55 2)	2 bakplåt
Hel kyckling 1350	200 - 220 60 - 70 2 Galler
			1 bakplåt
Halv kyckling 1300	190 - 210 35 + 30 3 Galler
			1 bakplåt
Fläskkotlett 600	190 - 210 30 - 35 3 Galler
			1 bakplåt
Brylépudding 3)	800 230 - 250 10 - 15 2 bakplåt
Fylld jästka-ka 4)	1200 170 - 180 25 - 35 2 bakplåt
Pizza 1000 200 - 220 25 - 35 2 bakplåt
Cheesecake 2600	170 - 190 60 - 70 2 bakplåt
Schweizisk äp-pelkaka 4)	1900 200 - 220 30 - 40 1 bakplåt
Fylld jästka-ka 4)	2400 170 - 180	55 - 65 5)	2 bakplåt
Quiche Lorrai-ne 4)	1000 220 - 230 40 - 50 1 1 rund bricka		(diameter 26cm)
Bondbröd 6)	750 + 750 180 - 200 60 - 70 1 2 mindre formar		(längd 20 cm)
Rumänsk sock-erkaka 1)	600 + 600 160 - 170 40 - 50 2 2 mindre formar		(längd 25 cm)på sammaugnsnivå
Rumänsk sock-erkaka - tradi-tionell	600 + 600 160 - 170 30 - 40 2 2 mindre formar		(längd 25 cm)på sammaugnsnivå
Jästbullar 4)	800 200 - 210 10 - 15 2 bakplåt
Rulltårta 1)	500 150 - 170 15 - 20 1 bakplåt
Maräng 400 100 - 120 40 - 50 2 bakplåt
Smulpaj 4)	1500 180 - 190 25 - 35 3 bakplåt
Butterkaka 1)	600 180 - 200 20 - 25 2 bakplåt

1) Förvärm ugnen i 10 minuter.

2) När ugnen har stängts av ska kakan stå kvar i ugnen i 7 minuter.

3) Förvärm ugnen i 20 minuter.

4) Förvärm ugnen i 10–15 minuter.

5) När ugnen har stängts av ska kakan stå kvar i ugnen i 10 minuter.

6) Ställ in temperaturen på 250 °C och förvärm ugnen i 18 minuter.

11.7 Varmluftstillagning

Livsmedel Mängd (g) Temperatur (°C)			Tid (min) Ugnsni-vå		Tillbehör
Kakbotten^1)	1000 150 30 2 bakplåt
Kakbotten^1)	1000 + 1000	155 40	1 + 3	bakplåt
Jästkaka med äpple	2000 170 - 180	40 - 50	3 bakplåt
Mjuk kaka	1200 150 - 160		30 - 352)	2 bakplåt
Hel kyckling 1400 180 55 2 Galler
				1 bakplåt
Fläskstek	800	170 - 180	45 - 50	2	Galler
				1 bakplåt
Fylld jästkaka	1200	150 - 160	20 - 30	2	bakplåt
Pizza	1000 + 1000	200 - 210	30 - 40	1 + 3	bakplåt
Pizza	1000 190 - 200	25 - 35	2 bakplåt
Cheesecake 2600 160 - 170		40 - 50	1 bakplåt
Schweizisk äppelkaka3)	1900 180 - 200	30 - 40	2 bakplåt
Julkaka^3)	2400 150 - 160		35 - 402)	2 bakplåt

Livsmedel Mängd (g) Temperatur (°C)		Tid (min) Ugnsni-vå	Tillbehör
Quiche lorrai-ne3)	1000 190 - 210 30 - 40 1 1 rund bricka		(diameter 26 cm)
Bondbröd 4)	750 + 750 160 - 170 40 - 50 1 bakplåt
Rumänsk sock-erkaka3)	600 + 600 155 - 165 40 - 50 2 2 mindre for-		mar (längd 25 cm) på samma ugnsnivå
Rumänsk sock-erkaka - tradi-tionell	600 + 600 150 - 160 30 - 40 2 2 mindre for-		mar (längd 25 cm) på samma ugnsnivå
Frallor1)	800 190 15 3 bakplåt
Jästbullar 5)	800 + 800 190 15 1 + 3 bakplåt
Rulltårta1)	500 150 - 160 15 - 20 3 bakplåt
Maräng 400 110 - 120 30 - 40 2 bakplåt
Maräng 400 + 400 110 - 120 45 - 55 1 + 3 bakplåt
Smulpaj 1500 160 - 170 25 - 35 3 bakplåt
Sockerkaka1)	600 150 - 160 25 - 35 2 bakplåt
Butterkaka1)	600 + 600 160 - 170 25 - 35 1 + 3 bakplåt

1) Förvärm ugnen i 10 minuter.

2) När ugnen har stängts av ska kakan stå kvar i ugnen i 7 minuter.

3) Förvärm ugnen i 10–15 minuter

4) Ställ in temperaturen på 250 °C och förvärm ugnen i 10–20 minuter.

5) Förvärm ugnen i 15 minuter.

11.8 Baka med ånga

Livsmedel Tempe-ratur (°C)		Tid (min)	Ugns-nivå	Tillbehör
Bröd och pizza
Bullar	190	25 - 30	2	bakplåt eller grill-/långpanna
Franskbullar	200	40 - 45	2	bakplåt eller grill-/långpanna

Livsmedel Tempe- ratur (°C)	Tid (min) Ugns- nivå	Tillbehör
Fryst pizza 350 g 190 25 - 35 2 galler
Kakor på en bakplåt
Rulltårta 180 20 - 30 2 bakplåt eller grill-/långpanna
Brownie 180 35 - 45 2 bakplåt eller grill-/långpanna
Kakor i burk
Sufflé 210 35 - 45 2 sex keramiska ramekiner på galler
Sockerkaksbotten 180 25 - 35 2 flan-form på galler
Sockerkaka 150 35 - 45 2 kakburk på galler
Fisk
Fisk i påsar 300 g 180 25 - 35 2 bakplåt eller grill-/långpanna
Hel fisk, 200 g 180 25 - 35 2 bakplåt eller grill-/långpanna
Fiskfilé, 300 g 180 30 - 40 2 pizzaform på galler
Kött
Kött i påse 250 g 200 35 - 45 2 bakplåt eller grill-/långpanna
Köttspett 500 g 200 30 - 40 2 bakplåt eller grill-/långpanna
Små bakade godsaker
Cookies 170 25 - 35 2 bakplåt eller grill-/långpanna
Macroner	170 40 - 50 2 bakplåt eller grill-/långpanna
Muffins	180 30 - 40 2 bakplåt eller grill-/långpanna
Crackers	160 25 - 35 2 bakplåt eller grill-/långpanna
Mördegskakor 140 25 - 35 2 bakplåt eller grill-/långpanna
Tarteletter	170 20 - 30 2 bakplåt eller grill-/långpanna
Vegetarian
Blandade grönsaker i påse 400 g	200 20 - 30 2 bakplåt eller grill-/långpanna
Omelett	200 30 - 40 2 pizzaform på galler
Grönsaker på plåt 700 g	190 25 - 35 2 bakplåt eller grill-/långpanna

11.9 Information för provningsinstitut

Livsmedel Funktion Tempe-		Tillbehör Ugnsni-vå		Tid(min)
		ratur(°C)
Småkakor, 16 st/plåt	Traditionell till-agning (medöver- och undervärme)	160 bakplåt 3 20 - 30
Småkakor, 16 st/plåt	Varmluftstil-lagning	150 bakplåt 3 20 - 30
Äppelpaj (2 formar∅20 cm, diagonalt placerade)	Traditionell till-agning (medöver- och undervärme)	190 Galler 1 65 - 75
Äppelpaj (2 formar∅20 cm, diagonalt placerade)	Varmluftstil-lagning	180 Galler 2 70 - 80
Sockerkaka utanfett	Traditionell till-agning (medöver- och undervärme)	180 Galler 2 20 - 30
Sockerkaka utanfett	Varmluftstil-lagning	160 Galler 2 25 - 35
Småbröd / mördeg-skakor	Traditionell till-agning (medöver- och undervärme)	140 bakplåt 3 15 - 30
Småbröd / mördeg-skakor	Varmluftstil-lagning	140 bakplåt 3 20 - 30
Rostat bröd1)	Grill max Galler 2 2 - 5
Hamburgare avnötkött2)	Grill max Galler 3 15–20			första sidan; 15–20 and-ra sidan

1) Förvärm ugnen i 5 minuter.

2) Förvärm i ugnen i 10 minuter

12. UGN - UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

12.1 Rengöring

Rengör ugnens framsida med en mjuk trasa med varmt vatten och ett milt rengöringsmedel.

Använd ett särskilt rengöringsmedel för att rengöra metallytor.

Rengör ugnen invändigt efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda. Risken är högre för grillpannan.

Rengör alla tillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk trasa med varmt vatten och ett rengöringsmedel. Diska inte tillbehören i diskmaskin.

Ta bort envisa fläckar med speciell ugnsrengöring.

Använd inte rengöringsmedel med slipeffekt eller vassa föremål när du rengör SuperClean-tillbehören och.

12.2 Ugnar i rostfritt stål eller aluminium

Rengör ugnsluckan endast med en fuktig trasa eller svamp. Torka med en mjuk trasa.

Använd aldrig stålull, syror eller produkter med slipeffekt för rengöring eftersom de kan skada ugnens ytor. Rengör ugnens kontrollpanel med samma försiktighet.

12.3 Ta bort ugnstegarna

Vid rengöring av ugnen ska ugnsstegarna tas bort.

FÖRSIKTIGHET!

Var försiktig när du avlägsnar ugnsstegarna.

1. Dra först ut stegarnas främre del från sidoväggen.

1. Dra ut stegen baktill från ugnssidan och ta bort den.

Sätt tillbaka det du tagit bort i omvänd ordning.

Ugnsluckan har tre glasrutor.Ugnsluckan och glasrutorna går att ta bort för rengöring.

Ugnsluckan kan stängas om du försöker ta bort glasrutorna innan du tar bort ugnsluckan.

FÖRSIKTIGHET!

Använd inte ugnen utan glasrutorna.

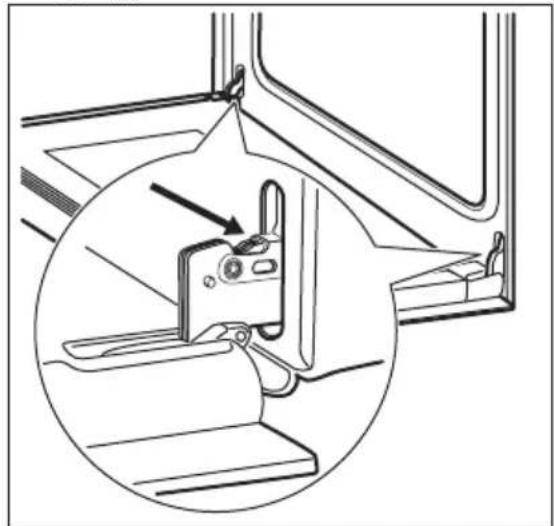

1. Öppna luckan helt och håll i båda gångjärnen.

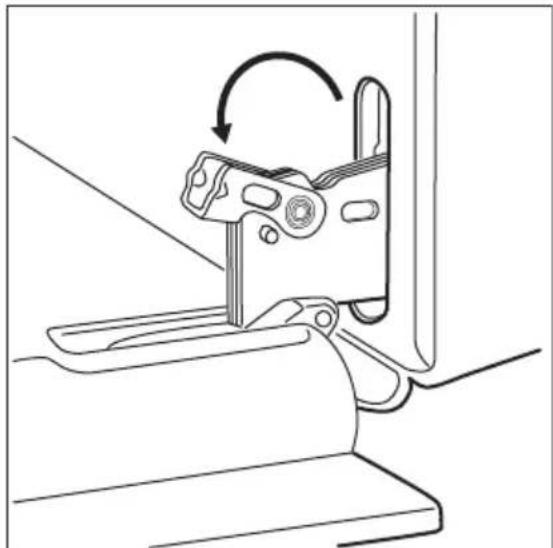

1. Lyft upp och vrid spakarna på de två gångjärnen.

1. Stäng ugnsluckan halvvägs, till den första öppna positionen. Lyft och dra därefter framåt och ta bort luckan från sin plats.

1. Lägg luckan på en mjuk duk på en stabil yta.

1. Lossa lässystemet för att ta bort glasrutorna.

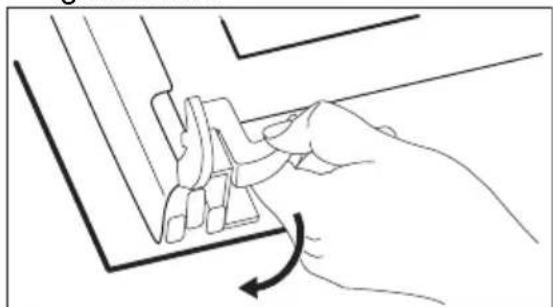

1. Vrid de två fästanordningarna 90° och ta bort dem från sina fästen.

1. Lyft försiktigt och ta därefter bort glasrutorna en efter en. Börja med den översta glasrutan.

1. Rengör glasrutorna med vatten och lite diskmedel. Torka glasrutorna noga. Diska inte glasskivorna i diskmaskin.

Sätt tillbaka glasrutorna i ugnsluckan när du är klar med rengöringen. Utför stegen ovan i omvänd ordning.

Du måste sätta tillbaka glasrutorna (A och B) i rätt ordning.

Se till att den mellersta glasrutan placeras korrekt i sina skåror.

12.5 Ta bort förvaringslådan

WARNING!

Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, papper eller rengöringssprayer) i förvaringslådan. Förvaringslådan kan bli het när du använder ugnen. Risk för brand.

Förvaringslådan under ugnen kan tas bort för rengöring.

1. Dra ut förvaringslådan så långt det går.

Se Säkerhetsavsnitten.

1. Lyft försiktigt förvaringslädan uppåt.

2. Dra ut lådan helt.

För att sätta fast förvaringslådan, följ stegen ovan i motsatt ordning.

12.6 Byte av lampan

WARNING!

Risk för elektrisk stöt! Lampan kan vara het.

1. Stäng av ugnen. Vänta tills ugnen är kall.
2. Koppla bort ugnen från eluttaget.
3. Lägg en trasa i botten av ugnsutrymmet.

Bakre lampan

1. Vrid lampans glaskåpa för att avlägsna den.
2. Rengör glasskyddet.
3. Byt ut lampan mot en passande som är värmetålig upp till 300 °C.
4. Sätt tillbaka glasskyddet.

13.1 Om produkten inte fungerar ...

Problem Möjlig orsak Lösning
Jag kan inte sätta på produkten.	Produkten är inte ansluten till strömförsörjningen eller den är ansluten på fel sätt.	Kontrollera att produkten är korrekt ansluten till strömförsörjningen.
Säkringen har gått. Kontrollera om säkringen		är orsaken till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Det går inte att aktivera eller använda hällen.	Säkringen har gått. Sätt på hällen igen och ställ in värmeläget för mindre än 10 sekunder.
Restvärmeindikatorn tänds inte.	Zonen är inte varm efter- som den bara har varit påslagen en kort stund.	Kontakta en auktoriserad serviceverkstad om kokzo- nen varit på tillräckligt länge för att vara varm.
Ugnen värms inte upp. Ugnen är avstängd. Sätta på ugnen.
Nödvändiga inställningar	är inte gjorda.	Kontrollera att rätt inställ- ningar gjorts.
Lampan fungerar inte. Lampan är trasig. Byt ut lampan.
Ånga och kondens avsätts på maten och i ugnen.	Du lät maten stå för länge i ugnen.	Låt inte maträtter stå i ug- nen längre än 15 - 20 mi- nuter efter att tillagningen är klar.
Tillagningen av maträtter tar för lång tid eller går för fort.	Temperaturen är för låg el- ler för hög.	Justera vid behov tempe- raturen. Följ instruktioner- na i manualen.

13.2 Servicedata

Kontakta din återförsäljare eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet.

Nödvändig information som servicecentret behöver finns på graderingsskylten. Typskylten sitter på ugnsutrymmets främre ram. Avlägsna inte typskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:

Modell (MOD.) ....

Produktnummer (PNC) ....

Serienummer (S.N.) ....

14. ENERGIEFFEKTIVITET

14.1 Produktinformation enligt EU 66/2014

Modellidenti-fiering	LKR6200N1WLKR62002NW
Typ av häll Häll inuti fristående spis
Antal kokzo-ner	4
Uppvärm-ningsmetod	Strålningslampa
Diameter på runda kokzo-ner (∅)	Vänster bakHöger bakHöger framVänster fram	14,0 cm18,0 cm14,0 cm21,0 cm
Energiförbruk-ning per kok-zon (EC elec-tric cooking)	Vänster bakHöger bakHöger framVänster fram	188,3 Wh/kg182,1 Wh/kg188,3 Wh/kg180,8 Wh/kg
Energiförbrukning på hällen (EC electric hob) 184,9 Wh/kg

EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda.

14.2 Häll - Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

- Värm bara upp den mängd vatten du behöver.

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du aktiverar den.
• Kokkärlets botten ska ha samma diameter som kokzonen.
• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

14.3 Produktinformation för ugnar och produktInformationsblad*

Leverantörens namn Electrolux
Modellbeskrivning	LKR6200N1W 943005463LKR62002NW 943005467
Energieffektivitetsindex 94.9
Energieffektivitetsklass A
Energiförbrukning med en standardrätt, över/undervärme	0,84 kWh/program
Energiförbrukning med en standardrätt, varmluft 0,75 kWh/program
Antal kaviteter 1
Värmekälla Elektricitet
Ljudstyrka 57 l
Typ av ugn Ugn inuti fristående spis
Massa	LKR6200N1W 48.0 kg
	LKR62002NW 48.0 kg
* För Europeiska unionen enligt EU-förordningarna 65/2014 och 66/2014.För Republiken Vitryssland enligt STB 2478-2017, bilaga G; STB 2477-2017, bilagorna A och B.För Ukraina enligt 568/32020.
Energieffektivitetsklassen är inte tillämplig för Ryssland.
EN 60350-1 - Elektriska matlagningsprodukter för hushållsbruk - Del 1: Områden, ugnar, ångugnar och grillar - Funktionsprovning.

14.4 Ugn - Energibesparing

Denna ugn har funktioner som möjliggör energibesparing under tillagningen.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte luckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd kokkärl i metall för högre energieffektivitet.

Om möjligt, undvik att förvärma ugnen före tillagning.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att värma annan mat.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Baka med ånga

Denna funktion används för att spara energi under tillagningen. För mer information, se Ugnsfunktioner, kapitlet "Ugn - Daglig användning".

15. MILJÖSKYDD

Återvinn material med symbolen Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte

produkter märkta med symbolen med hushållsavfallet . Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland

CE
