Produkttyp	Inbyggd induktionshäll
Antal kokzoner	2
Värmeteknik	Induktion
Kokzonstorlekar	Främre mitten: 21,0 cm, Bakre mitten: 14,5 cm
Nominell effekt per zon	Främre mitten: 2300 W, Bakre mitten: 1400 W
PowerBoost-effekt	Främre mitten: 3700 W (max 10 min), Bakre mitten: 2500 W (max 4 min)
Energiförbrukning per zon	Främre mitten: 188,9 Wh/kg, Bakre mitten: 183,4 Wh/kg
Energiförbrukning (häll)	186,2 Wh/kg
Reglagetyp	Tryckkänsliga sensorfält
Display	Digital värmeinställning och timerdisplay
Funktioner	PowerBoost, Paus, Timer, Lås, Barnlås, Automatisk avstängning, OptiHeat Control, OffSound Control
Timerfunktioner	Nedräkningstimer och minutvisare
Säkerhetsfunktioner	Restvärmeindikator, kastrullavkänning, automatisk avstängning, barnlås, överskyddsskydd
Installationstyp	Inbyggd (dominohäll)
Elanslutning	Kräver jordning; kabel H05V2V2-F (klassad 90 °C)
Rengöring	Använd speciell glasskrapa; milt rengöringsmedel och mjuk trasa
Reservdelar	Använd endast original Electrolux reservdelar
Service	Kontakta auktoriserat servicecenter
Garanti	Se garantihäftet
Miljöhantering	Återvinn förpackningen; kassera inte med hushållsavfall

Vanliga frågor - HOI335F ELECTROLUX

Hur aktiverar jag hällen?

Tryck på ON/OFF-sensorn i cirka 1 sekund för att aktivera eller avaktivera hällen.

Vad betyder restvärmeindikatorn?

OptiHeat Control visar nivån på restvärme. En lysande indikator innebär att zonen fortfarande är varm och att det finns risk för brännskador.

Hur använder jag PowerBoost-funktionen?

Tryck på PowerBoost-sensorn för kokzonen. Funktionen ger extra effekt i upp till 10 minuter (främre mitten) eller 4 minuter (bakre mitten), och återgår sedan automatiskt till den högsta värmeinställningen.

Hur ställer jag in timern?

Välj kokzonen genom att trycka upprepade gånger på zonvalsensorn tills indikatorn blinkar, tryck sedan på + eller - på timern för att ställa in önskad tid (00-99 minuter).

Varför låter hällen under drift?

Knastrande, visslande, surrande, klickande eller brummande ljud är normala och orsakas av kokkärlsmaterial, effektnivåer eller kylfläkten.

Hur låser jag kontrollpanelen?

Tryck på Lås-sensorn (hänglåsikon). Symbolen L visas i 4 sekunder och kontrollpanelen är låst. Tryck igen för att låsa upp.

Hur rengör jag hällen?

För envisa rester som smält plast eller socker, använd en speciell skrapa i en spetsig vinkel. Rengör sedan med en fuktig trasa och ett milt rengöringsmedel. Undvik slipande rengöringsmedel eller svampar.

Varför stängs hällen av automatiskt?

Möjliga orsaker: spill eller föremål på kontrollpanelen i mer än 10 sekunder, inget kokkärl på zonen, överhettning eller felaktigt kokkärl. Hällen stängs av automatiskt av säkerhetsskäl.

Vilka kokkärl är lämpliga för induktion?

Använd kokkärl med en plan, magnetisk botten såsom gjutjärn, stål, emaljerat stål eller rostfritt stål. En magnet ska fastna på botten. Undvik aluminium, koppar, glas eller keramik.

Hur stänger jag av pipljuden?

Avaktivera hällen, tryck sedan på ON/OFF i 3 sekunder. När displayen visas, tryck på Paus i 3 sekunder. Använd +-sensorn för att välja b1 (ljud av) eller b2 (ljud på).

BRUKSANVISNING HOI335F ELECTROLUX

Bruksanvisning Platetopp

NO 71

Bruksanvisning Inbyggnadshäll

SV 88

Sådan slår du funktionen fra: Tryk på eller —

5.5 Timer

- Nedtællingstimer

Sådan stoppes lyden: Tryk på ⏻

- Minutur

Sådan stoppes lyden: Tryk på ⏻.

Fare for personskade eller skade på produktet.

Fare for skade på produktet.

- Timer med nedtelling

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

registrera din produkt för bättre service: www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠️ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION....88
2. SÄKERHETSINSTRUKTIONER....90
3. INSTALLATION....92
4. PRODUKTBESKRIVNING....95
5. DAGLIG ANVÄNDNING....97
6. RÅD OCH TIPS....99
7. UNDERHÅLL OCH RENGÖRING.... 101
8. FELSÖKNING....101
9. TEKNISKA DATA....103
10. ENERGIEFFEKTIVITET....103
11. MILJÖSKYDD.... 104

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för

eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt av personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionshinder ska inte vara i närheten av produkten om de inte är under uppsikt.
• Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING: Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.
• Om produkten har ett barnlås, måste detta aktiveras.
• Barn får inte utföra städning och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• WARNING: Produkten och åtkomliga delar blir mycket varma under användning. Var försiktig så att du undviker att vidröra värmeelementen.
• WARNING: Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök ALDRIG att släcka en eld med vatten, utan stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.

• WARNING: Produkten får inte tillföras via en extern kopplingsanordning, såsom timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.

• WARNING: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste ständigt övervakas.
• WARNING: Brandfara: Förvara inte saker på kokytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Använd inte produkten innan den installeras i den inbyggda strukturen.
• Använd inte ångrengörare vid rengöring av produkten.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.
• Om keramik-/glasytan är sprucken, stäng av produkten och dra ur elsladden. Om produkten är ansluten till elnätet direkt med kopplingsboxen, ta bort säkringen för att koppla från produkten från strömförsörjningen. I båda fallen, kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, en godkänd serviceverkstad eller personer med motsvarande utbildning, för att undvika fara.
• WARNING: Använd endast hållskydd som designats av tillverkaren av produkten eller som anges av tillverkaren i bruksanvisningen som lämplig, eller hållskydd som medföljer. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

WARNING!

Risk för personskador och skador på produkten föreligger.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

• Minsta avständ till andra produkter ska beaktas.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta

kokkärl faller ned från produkten när dörren eller fönstret är öppet.

• Om produkten är installerad ovanför lådor måste utrymmet mellan produktens botten och den övre lådan var tillräckligt så att luft kan cirkulera.
• Produktens undersida kan bli het. Se till att installera en separationspanel gjord av plywood, material av köksstommen eller andra icke-brännbara material under produkten för att förhindra att värmen kommer till botten.
• Separationspanelen måste helt täcka området under hällen.
• Säkerställ att ett luftcirkulationsutrymme på 2 mm mellan bänkskivan och enhetens framsida upprätthålls. Garantin täcker inte skador som orsakats av brist på tillräckligt ventilationsutrymme.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd rätt nätkabel.
• Låt inte elektriska ledningar trassla in sig.
• Kontrollera att ett skydd mot elektriska stötar är installerat.
• Dragavlasta kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag.
• Använd inte grenuttag eller förlängningssladdar.

• Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.

• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Användning

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ta bort all förpackning, etiketter och skyddsfilm (i förekommande fall) före första användningstillfället.
• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lita inte på kastrullvarnaren.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.

- Det kan stänka när du lägger livsmedel i het olja.

WARNING!

Risk för brand och explosion

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

• Placera inga heta kokkärl på kontrollpanelen.
• Lägg inte på några värmskydd på hällens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaset / glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.
• Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

2.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av produkten och låt den kallna före rengöring.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten kasseras korrekt.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Före installationen

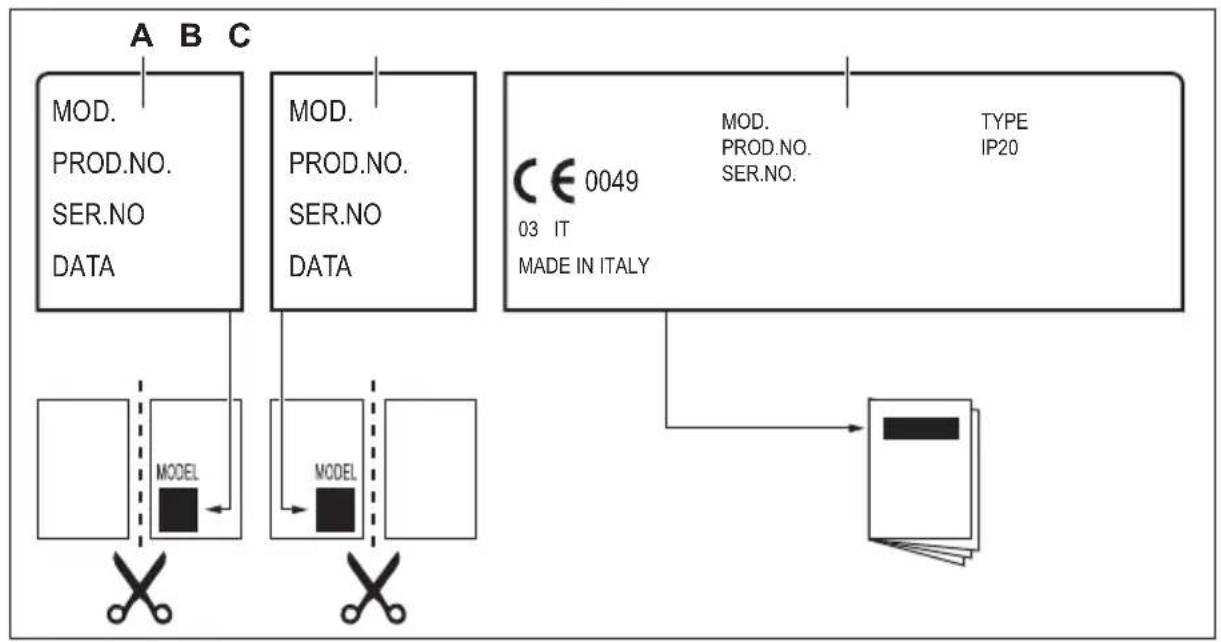

Innan du installerar hällen ska du anteckna informationen nedan från typskylten.

Typskylten sitter nertill på hällen.

Modell ...... PNC (produktnr) ....

Serienummer ....

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

3.3 Nätkabel

• Hällen är försedd med en nätkabel.
• För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F som motstår en temperatur av 90 °C eller högre. Kontakta din lokala servicestation.

3.4 Fästa tätningen - installation på bänken

1. Rengör bänkskivan runt det utskurna området.

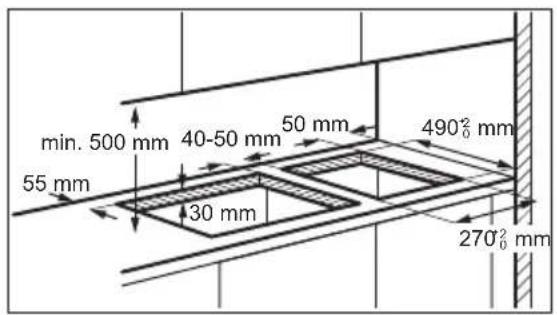

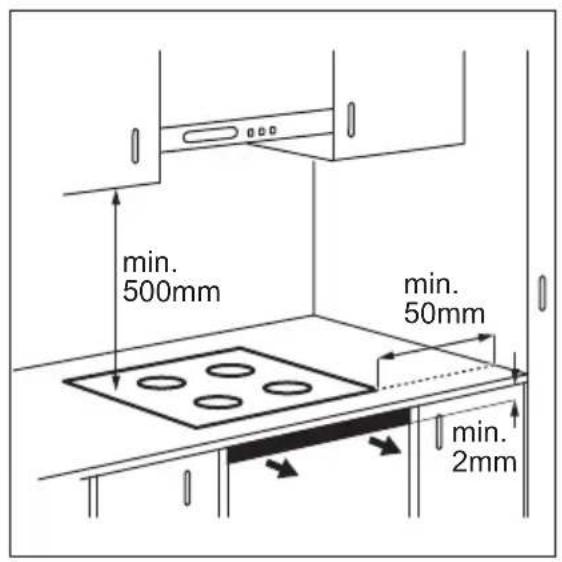

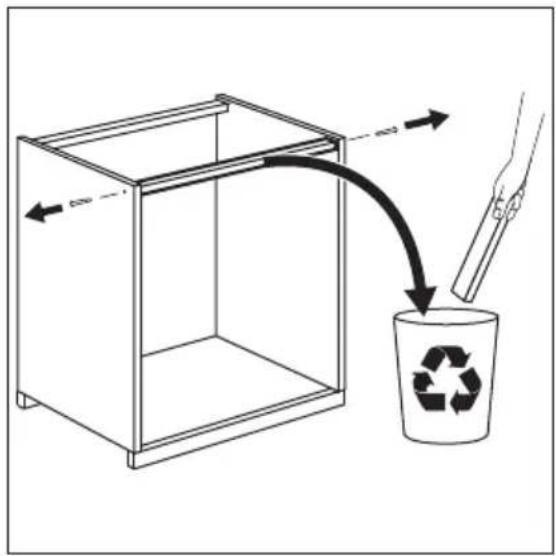

3.5 Montering

1. Sätt fast den medföljande tätningslisten (2x6 mm) runt den nedre kanten på hällen längs ytterkanten på glaskeramiken. Töj inte ut den. Kontrollera att ändarna på tätningslisten sitter i mitten på ena sidan av hällen.
2. Lägg till några millimeter till längden när du skär till tätningslisten.
3. Tryck samman de två ändarna på tätningslisten.

3.6 Installation av två eller fler hällar

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.1 Beskrivning av matlagningsytan

1 Induktionskokzon
2 Kontrollpanel

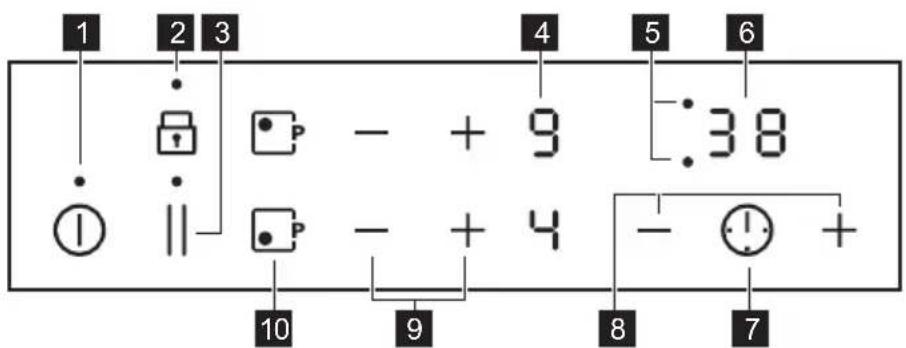

4.2 Beskrivning av kontrollpanelen

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kontroll	Funktion Beskrivning
1	➊	PÅ / AV (ON/OFF) För att aktivera och avaktivera hällen.
2	➎	Knapplås / Barnlås För att låsa / låsa upp kontrollpanelen.
3	||	Paus För att aktivera och avaktivera funktionen.
4	- Värmelägesdisplay För att visa det inställda värmeläget.
5	- Timerindikatorer för kokzonerna För att visa för vilken kokzon tiden är inställd.
6	- Timerdisplay För att visa tiden i minuter.
7	➎	- För att välja kokzon.
8	+/-	- För att öka eller minska tiden.
9	+/-	- För inställning av värmeläge.
10	➎	PowerBoost För att aktivera funktionen.

4.3 Visningar av värmeinställning

Display Beskrivning
0	Kokzonen är avstängd.
1 - 9	Kokzonen är på.
u	Paus är på.
P	PowerBoost är på.
E + siffra	Ett fel har uppstått.
= / I -	OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande / varmhållning / restvärme.
L	Knapplås / Barnlås är på.
F	Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen.
-	Automatisk avstängning är på.

4.4 OptiHeat Control (3-stegs restvärmeindikator)

WARNING!

brännskador från restvärme.

Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande.

Indikatorlamporna kan också visas för de närliggande kokzonerna även om du inte använder dem.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av restvärmen hos kokkärlet.

5. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Aktivera och avaktivera

Tryck på ⓣ1 sekund för att sätta på eller stänga av hållen.

5.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avstängda.
• du inte ställer in värmeläge efter hällen har satts på.
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl. Symbolen F tänds och kokzonen stängs av automatiskt efter 2 minuter.
• du stänger inte av en kokzon eller ändrar värmeläget. Efter en stund tänds och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeinställning Hällen stängs av efter

u, 1 - 2

6 timmar

3 - 4 5 timmar

Värmeinställning Hällen stängs av efter

5 4 timmar

6 - 9 1,5 timme

5.3 Värmeläge

Tryck på för att öka värmeläget.

Användning — för att minska värmeläget.

Tryck på och samtidigt för att inaktivera kokzonen.

5.4 PowerBoost

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

Se avsnittet "Teknisk data".

För att aktivera funktionen för en kokzon: tryck på 📄. 📄 tänds.

För att avaktivera funktionen: tryck på eller.

5.5 Timer

- Nedräkningstimer

Du kan använda den här funktionen för att ställa in tiden för en enda tillagningssession.

Ställ först in värmeinställningen för kokzonen, ställ därefter in funktionen.

Ställa in kokzonen: tryck på flera gånger tills indikatorn för en kokzon tänds.

För att aktivera eller ändra tiden: tryck på + eller för timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen börjar blinka räknas tiden ned.

För att se återstående tid: tryck på för att ställa in kokzonen. Kokzonens indikator börjar blinka. På displayen visas den återstående tiden.

För att avaktivera funktionen: tryck på för att ställa in kokzonen och tryck därefter på —. Den kvarvarande tiden räknas ner till 00. Kokzonens indikator slocknar.

En ljudsignal hörs och 00 blinkar när sluttiden uppnåtts. Kokzonen avaktiveras.

För att stänga av ljudet: tryck på ⚠

• Signalur

Du kan använda den här funktionen när hällen är på och tillagningszonerna inte används. Displayen visar värmeläget

Aktivera funktionen: tryck på och därefter på eller för timern för att ställa in tiden. När sluttiden uppnåtts hörs en ljudsignal och 00 blinkar.

För att stänga av ljudet: tryck på ⚠

För att avaktivera funktionen: tryck på och därefter på. Den kvarvarande tiden räknas ner till 00.

Denna funktion påverkar inte kokzonernas funktioner i övrigt.

5.6 Paus

Den här funktionen ställer in alla kokzoner som är påslagna till lägsta värmeinställning.

När funktionen är på är alla andra symboler på kontrollpanelerna lästa.

Funktionen stoppar inte timerfunktionerna.

Tryck på ||för att aktivera funktionen. tänds. Värmeinställningen sänks till 1.

För att avaktivera funktionen, tryck på || Föregående värmeläge slås på.

5.7 Knapplås

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Aktivera funktionen: tryck på tänds i 4 sekunder. Timern förblir på.

För att avaktivera funktionen: tryck på 🔒 Föregående värmeläge aktiveras.

När du avaktiverar hällen stängs även denna funktion av.

5.8 Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera funktionen: aktivera hällen med ①. Ställ inte in något värmeläge. Tryck på i 4 sekunder. tänds. Inaktivera hällen med ①.

För att avaktivera funktionen: aktivera hällen med ① Ställ inte in något värmeläge. Tryck på 14 sekunder. tänds. Inaktivera hällen med ①

För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med ① tänds. Tryck på 4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med ① aktiveras funktionen igen.

5.9 OffSound Control (Avaktivering och aktivering av ljud)

Stäng av hällen. Tryck på 3 sekunder. Displayen tänds och släcks. Tryck på 13 sekunder. eller tänds. Tryck på på +

den främre vänstra kokzonen för att välja något av följande:

• tjudet är avstängt
• tjudet är på

Vänta tills hällen stängs av automatiskt för att bekräfta ditt val.

När denna funktion är inställd på ⓑ hör du endast ljuden när:

• du trycker på ①
• Signalur ringer
  • Nedräkningstimer ringer
• du ställer något på kontrollpanelen.

5.10 Effektreglering

• Alla kokzoner är anslutna till en fas. Se bilden.
• Funktionen aktiveras när den totala elektricitetsbelastningen på kokzonerna överskrider maximal elektricitetsbelastning för fasen.

• Funktionen delar strömmen mellan kokzonerna.

• Funktionen minskar strömmen till de andra kokzonerna.

• Värmeinställningsdisplayen för de reducerade zonerna växlar mellan den valda värmeinställningen och den reducerade värmeinställningen. Efter en tid stannar värmeinställningsdisplayen för de reducerade zonerna på den reducerade värmeinställningen.
• Funktionen minskar strömmen till de andra kokzonerna.
• Värmeinställningsdisplayen för de reducerade zonerna växlar mellan den valda värmeinställningen och den reducerade värmeinställningen. Efter en tid stannar värmeinställningsdisplayen för de reducerade zonerna på den reducerade värmeinställningen.

Se Säkerhetsavsnitten.

6.1 Kokkärl

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl.

• Kokkärlets botten måste vara så tjock och plan som möjligt.
• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.
• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset.

Kokkärlsmaterial

- rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).

- inte rätt: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.

• en magnet fäster på kastrullens botten. Kokkärlets mått

• Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

• Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.
• Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet "Specifikationer för kokzonen". Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta

kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hållfunktionerna.

Se "Tekniska data".

6.2 Ljud under användning

Om du hör:

• knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: du använder en hög effektnivå.
• klickande: elektrisk omkoppling sker.
• susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

6.3 Exempel på olika typer av tillagning

Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast avsedda som vägledning.

Värmeinställning	Använd för: Tid (min) Tips
- 1	Varmhållning av tillagad mat. efter be-hov	Lägg på locket på kastrullen.
1 - 2 Hollandaisesås, smältning av: smör,choklad, gelatin.	5 - 25 Rör om med jämna mellanrum.
1 - 2 Stanning: fluffiga omeletter, äggstan-ning.	10 - 40 Tillaga med lock.
2 - 3 Småkoka ris och mjölkrätter, värma färdiglagade rätter.	25 - 50 Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3 - 4 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar vätska.
4 - 5 Kokning av potatis. 20 - 60 Använd max. 1⁄4 liter vatten till 750 g potatis.
4 - 5 Tillaga större mängder mat, stuvningar och soppor.	60 - 150 Upp till 3 l vätska plus ingredienser.
6 - 7 Lätt stekning: schnitzel, cordon bleu av kalv, kotletter, kroketter, korv, lever,redd sås, ägg, pannkakor, munkar.	efter be-hov	Vänd efter halva tiden.
7 - 8 Kraftig stekning, potatiskroketter, biff, fransyska.	5 - 15 Vänd efter halva tiden.
9 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
	Koka stora mängder vatten. PowerBoost aktiveras.

7. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

7.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan har ingen inverkan på hur hållen fungerar.
• Använd ett särskilt rengöringsmedel för hållens yta.
• Använd en speciell skrapa för glaset.

7.2 Rengöring av hällen

- Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller

socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.
- Ta bort missfärgning på blank metall: använd en lösning av vatten och vinäger och rengör glasytan med en trasa.

8. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

8.1 Vad gör jag om ...

Problem Möjlig orsak: Avhjälpa felet

Det går inte att aktivera eller använda ugnen.	Ugnen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.	Kontrollera att ugnen är korrekt anslu-ten till strömförsörjningen.
Säkringen har gått. Kontrollera att säkringen är orsaken till		felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Du har inte ställt in värmeläget för 10 sekunder.		Aktivera hållen igen och ställ in värmeläget på mindre än 10 sekunder.
Du har tryckt på 2 eller fler touch-kontroller samtidigt.		Tryck bara på en touchkontroll.
Paus-läget är på. Se "Daglig användning".
Det finns vatten- eller fettstänk på kontrollpanelen.		Rengör kontrollpanelen.
En ljudsignal hörs och hållen stängs av.En ljudsignal hörs när hållen stängs av.	Du har ställt något på en eller flera touchkontroller.	Ta bort föremålet från touch-kontroller-na.

Problem Möjlig orsak: Avhjälpa felet

Hällen stängs av. Du satte något på touch-kontrollen1.		Ta bort föremålet från touch-kontrollen.
Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig.		Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länge för att vara varm.
Effektläget ändras mellan två ni-väer.	Effektreglering är igång. Se "Daglig användning".
Touchkontrollerna blir varma. Kokkärlet är för stort eller står för nära kontrollerna.		Placera stora kokkärl på de bakre zo-nerna om möjligt.
Det hörs inget ljud när du trycker på touch-kontrollerna.	Ljudet är avaktiverat. Aktivera ljudet. Se "Daglig använd-ning".
L tänds.	Barnlås eller Knapplås är på. Se "Daglig användning".
F tänds.	Det finns inget kokkärl på zonen. Ställ kokkärlet på zonen.
Kokkärlet passar inte. Använd lämpliga kokkärl. Se "Råd och tips".
Diametern på kokkärlets botten är för liten för zonen.		Använd kokkärl med rätt mått. Se "Tekniska data".
E och en siffra tänds.	Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igen efter 30 sekunder. Om Om visas igen ska du dra ur elkontakten. Sätt i elkontakten igen efter 30 sekunder. Kontakta auktoriserat servicecenter om problemet fortsätter.
Ett konstant pip-ljud hörs. Den elektriska anslutningen är felak-tig.		Dra ur elkontakten. Tala med en behö-rig elektriker som kontrollerar installa-tionen.

8.2 Om du inte finner en lösning...

Kontakta försäljaren eller en auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på typskylten. Meddela även den tresiffriga koden och koden för glaskeramiken (den sitter i hörnet på hällen) och felmeddelande som visas.

Kontrollera att du har hanterat hällen på korrekt sätt. Annars kommer besök från servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

9. TEKNISKA DATA

9.1 Data för kokzoner

Kokzon Nominell effekt(max värmeinställning) [W]

PowerBoost [W]

PowerBoostmaximal varaktighet [min]

Kokkärlets diameter [mm]

Mitten fram 2300 3700 10 180 - 210
Mitten bak 1400 2500 4 125 - 145

Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek.

För bästa resultat bör kokkärl som är större än måtten tabellen undvikas.

9.2 Etiketter som medföljer i tillbehörspåsen

Sätt fast klisteretiketterna enligt anvisningarna nedan:

A. Sätt fast den på garantikortet och skicka denna del (i förekommande fall).

B. Sätt fast den på garantikortet och behåll denna del (i förekommande fall).

10.1 Produktinformation enligt EU 66/2014 endast giltig för EU:s marknad

Modellbeskrivning HOI335F

Typ av häll Häll för inbyggnad
Antal kokzoner 2
Uppvärmningsteknik Induktion
Diameter på runda kokzoner (∅) Mitten fram	Mitten bak	21,0 cm14,5 cm
Energiförbrukning per kokzon (EC electric cooking) Mitten fram	Mitten bak	188,9 Wh/kg183,4 Wh/kg
Energiförbrukning för hällen (EC electric hob) 186,2 Wh/kg

EN 60350-2 - Elektriska matlagningsapparater - Del 2: Hällar – Metoder för mätning av prestanda

10.2 Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

- Värm bara upp den mängd vatten du behöver.

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du aktiverar den.
• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

11. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet . Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE

867366056-B-142022
