Produkttyp	Inbyggd Induktionshäll
Märke	Electrolux
Modell	HOI625X
Strömförsörjning	230 V / 50-60 Hz
Antal tillagningszoner	4 (inklusive 2 dubbelzoner)
Kastrulligenkänning	Ja, automatisk
Barnlås	Ja
Restvärmeindikator	Ja, per zon
Mått (B x D x H)	590 x 520 x 50 mm
Uttagningsmått (B x D)	560 x 490 mm
Vikt	Ca. 10,5 kg
Färg	Rostfritt stål / svart glas
Material	Glas keramisk topp, rostfri stålram
Kontrolltyp	Touchkontroll med slider
Timer	Ja, nedräkning med automatisk avstängning
Effektnivåer	9 + Boost
Boostfunktion	Ja, för alla zoner
Säkerhetsfunktioner	Överhettningsskydd, automatisk avstängning, restvärmeindikator
Rengöring	Lättstädad glasyta, använd keramikhällsrengöring
Garanti	2 år (beroende på region)

Vanliga frågor - HOI625X ELECTROLUX

Hur installerar jag Electrolux HOI625X induktionshäll?

Installationen måste utföras av en behörig elektriker. Se till att uttagningsmåtten är 560 x 490 mm. Hällen kräver 230 V strömförsörjning med korrekt jordning. Följ användarmanualen för detaljerade anvisningar om ledningar och tätning.

Varför visar min häll en felkod 'E'?

Felkoder indikerar funktionsfel. Till exempel betyder 'E2' överhettning. Stäng av hällen och låt den svalna. Om problemet kvarstår, kontakta Electrolux service. Se manualen för en fullständig lista över felkoder.

Kan jag använda vilken kastrull som helst på en induktionshäll?

Endast kastruller med magnetisk botten fungerar. Testa med en magnet: om den fastnar är den kompatibel. Vanliga material: gjutjärn, emaljerat stål, rostfritt stål med magnetisk botten. Undvik aluminium, koppar och glas.

Hur rengör jag glasytan?

Använd en mjuk trasa med varmt vatten och milt rengöringsmedel. För envisa fläckar, använd en keramikhällsskrapa och specialrengöring. Undvik slipande svampar för att förhindra repor.

Vad betyder symbolen 'P'?

'P' indikerar att Power Boost-funktionen är aktiverad. Den ger extra hög värme för snabb kokning. Den stängs automatiskt av efter cirka 10 minuter för att skydda elektroniken.

Hur aktiverar jag barnlåset?

Tryck och håll in barnlåsknappen (vanligtvis en nyckelikon) i 3 sekunder tills en symbol visas. För att avaktivera, upprepa. Detta förhindrar oavsiktlig användning av barn.

Varför fungerar vissa zoner inte?

Kontrollera om kastrullen är korrekt placerad och kompatibel. Se till att hällen inte är i demoläge. Om zonen fortfarande inte fungerar, försök återställa hällen genom att stänga av strömmen i 30 sekunder.

Har hällen en timerfunktion?

Ja, du kan ställa in en nedräkningstimer för varje zon. Välj zon, tryck på timer-knappen och använd skjutreglaget för att ställa in minuter. Zonen stängs av automatiskt när tiden är slut.

Vad är strömförbrukningen för hällen?

Maximal effekt är cirka 7,2 kW (beroende på modell). Hällen hanterar automatiskt effektfördelningen för att hålla sig inom hushållets säkringsgräns.

Hur tar jag bort ett inbränt spill?

Låt ytan svalna helt. Använd en keramikhällsskrapa i 45° vinkel för att lyfta bort rester. Applicera sedan en liten mängd hällrengöring och polera med en mjuk trasa.

BRUKSANVISNING HOI625X ELECTROLUX

Bruksanvisning Platetopp

Bruksanvisning Inbyggnadshäll

DA 2

EN 17

FI 32

NO 48

SV 63

Electrolux

Fare for personskade eller skade på produktet.

Fare for skade på produktet.

Indikatoren forsvinner när kokesonen er avkjølt.

5. DAGLIG BRUK

ADVARSEL!

- Bruk kun mengden du trenger när du varmer opp vann.

• Legg alltid lokk på kokekaret, hvis det er mulig.
• Plasser kokekaret på kokesonen før du slår den på.
• Sett mindre kokekar på mindre kokesoner.
• Sett kokekaret direkte på midten av kokesonen.
• Bruk restvarmen for å holde maten varm eller for å smelte den.

11. BESKYTTELSE AV MILJ∅ET

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

registrera din produkt för bättre service: www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠️ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION....63
2. SÄKERHETSINSTRUKTIONER....65
3. INSTALLATION....67
4. PRODUKTBESKRIVNING....69
5. DAGLIG ANVÄNDNING....71
6. RÅD OCH TIPS....73
7. UNDERHÅLL OCH RENGÖRING.... 74
8. FELSÖKNING....75
9. TEKNISKA DATA....76
10. ENERGIEFFEKTIVITET....77
11. MILJÖSKYDD....77

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för

eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.
• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

- WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.

- WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

- Försök ALDRIG att släcka en eld med vatten, utan stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.

• WARNING! Produkten får inte tillföras via en extern kopplingsanordning, såsom timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.
• FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.
• WARNING! Brandfara: Förvara inte föremål på kokytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på produktens yta eftersom de blir varma.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Efter användning, stäng av produkten med kontrollen och lita inte på kokkärlsavkänningen.
• Om keramik-/glasytan är sprucken, stäng av produkten och dra ur elsladden. Om produkten är ansluten till elnätet direkt med kopplingsboxen, ta bort säkringen för att koppla från produkten från strömförsörjningen. I båda fallen, kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges av tillverkaren i bruksanvisningen som lämplig, eller hållskydd som medföljer. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

WARNING!

Risk för personskador och skador på produkten föreligger.

• Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.

• Följ installationsinstruktionerna som följer med produkten.

• Minsta avständ till andra produkter ska beaktas.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta

kokkärl faller ned från produkten när dörren eller fönstret är öppet.

• Om produkten är installerad ovanför lådor måste utrymmet mellan produktens botten och den övre lådan var tillräckligt så att luft kan cirkulera.
• Produktens undersida kan bli het. Se till att installera en separationspanel gjord av plywood, material av köksstommen eller andra icke-brännbara material under produkten för att förhindra att värmen kommer till botten.
• Separationspanelen måste helt täcka området under hällen.
• Se till att det finns ett fritt ventilationsutrymmet på 2 mm mellan bänkskivan och den främre delen av den nedre enheten. Garantin täcker inte skador som orsakas av att det saknas ett tillräckligt ventilationsutrymme.

2.2 Elektrisk inkoppling

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd korrekt kabel för den elektriska huvudledningen.
• Förhindra trassel avseende kabeln för den elektriska huvudledningen.
• Se till att ett skydd mot elchock är installerat.
• Använd klämman för dragavlastning på kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.

• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ta bort all förpackning, märkning och skyddsfilm (om tillämpligt) före första användning.
• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Koppla omedelbart bort produkten från eluttaget om ytan på produkten är

sprucken. På detta sätt förhindrar du elstötar.

• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• När du lägger maten i het olja kan den stänka.

WARNING!

Risk för brand och explosion

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

• Låt inte heta kokkärl stå på kontrollpanelen.
• Lägg inte på några värmskydd på hällens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor på glaset/glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

- Denna produkt är endast avsedd för matlagning. Ugnen får inte användas för andra ändamål, t.ex. rumsuppvärmning.

2.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av produkten och låt den kallna före rengöring.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten.

Typskylten sitter nertill på hällen.

Serienummer ....

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

- Hällen är försedd med en nätkabel.

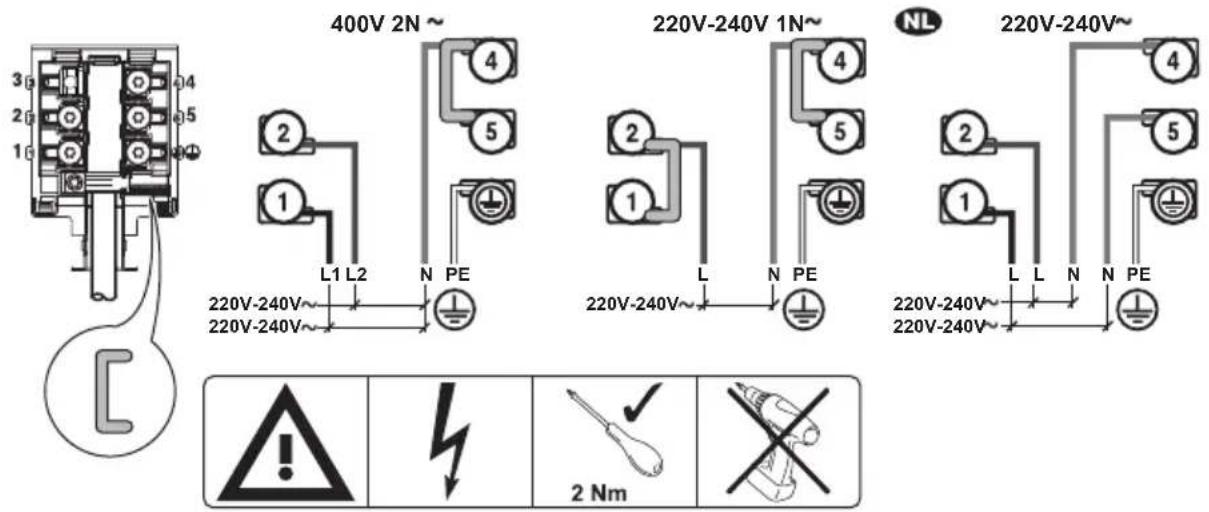

3.4 Kopplingsschema

- För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F som motstår temperaturer på 90 °C eller högre. Kontakta ett auktoriserat servicecenter. Nätkabeln får endast bytas ut av en behörig elektriker.

Montera byglarna mellan skruvarna enligt bild.

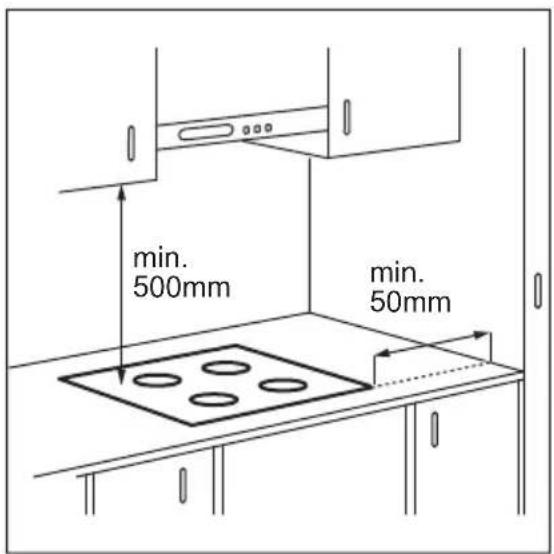

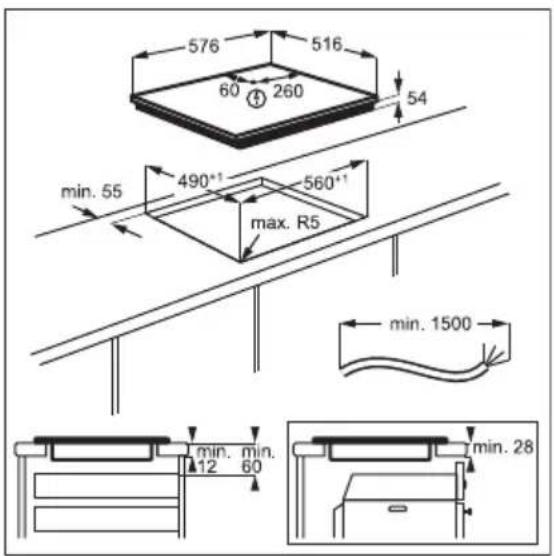

3.5 Montering

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avständ mellan produkterna.

Om produkten har installerats ovanför en låda kan hållens ventilation värma upp det som förvaras i lådan när hållen används.

Se videoguiden "Så installerar du din induktionshäll från Electrolux – bänkinstallation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Om en skyddslåda (extra tillbehör) används, behövs inte det främre ventilationsutrymmet på 2 mm och skyddsplåten direkt under hällen. Skyddslådan (tillbehör) levereras inte i alla länder. Kontakta kundtjänst.

Skyddslådan kan inte användas om hällen monteras ovanför en ugn.

1 Induktionskokzon
2 Kontrollpanel

4.2 Beskrivning av kontrollpanelen

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kontroll	Funktion Beskrivning
1	➊	PÅ / AV (ON/OFF) För att aktivera och avaktivera hällen.
2	➌	Knapplås / Barnlås För att låsa / låsa upp kontrollpanelen.
3	➎	- För att välja kokzon.
4	- Värmelägesdisplay För att visa det inställda värmeläget.
5	+/-	- För inställning av värmeläge.

4.3 Visningar av värmeinställning

Display Beskrivning
0	Kokzonen är avstängd.
1 - 9	Kokzonen är på.
P	PowerBoost är på.
E + siffra	Ett fel har uppstått.
H	En kokzon är fortfarande varm (restvärme).
L	Knapplås / Barnlås är på.
F	Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen.
-	Automatisk avstängning är på.

4.4 Restvärmeindikator

WARNING!

H Så länge indikatorn lyser finns det risk för brännskador från restvärme.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme.

Indikatorn H visas när en kokzon är varm.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

5. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Aktivera och avaktivera

Tryck på ⓣ1 sekund för att sätta på eller stänga av hällen.

5.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avstängda.
• du inte ställer in värmeläge efter hällen har satts på.
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl. Symbolen F tänds och kokzonen stängs av automatiskt efter 2 minuter.
• du stänger inte av en kokzon eller ändrar värmeläget. Efter en stund tänds och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeinställning Hällen stängs av efter

1 - 2 6 timmar

3 - 4 5 timmar

5 4 timmar

6 - 9 1,5 timme

5.3 Välja kokzon

Välj en kokzon genom att trycka på touchkontrollen som är kopplad till denna kokzon. Displayen visar värmeläget (☐)

5.4 Värmeläge

Ställ in kokzonen.

Tryck på för att öka värmeläget.

Användning för att minska värmeläget.

Tryck på och samtidigt för att inaktivera kokzonen.

5.5 PowerBoost

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

Se avsnittet "Teknisk data".

För att aktivera funktionen för en kokzon: ställ först in kokzonen och sedan högsta värmeläge. Tryck på tills tands.

För att avaktivera funktionen: tryck på —.

5.6 Knapplås

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Aktivera funktionen: tryck på tånds i 4 sekunder.

För att avaktivera funktionen: tryck på 📁. Föregående värmeläge aktiveras.

När du avaktiverar hällen stängs även denna funktion av.

5.7 Barnlås

Denna funktion förhindrar oavsiktlig användning av hällen.

Aktivera funktionen: aktivera hällen med ①. Ställ inte in något värmeläge. Tryck på i 4 sekunder. tänds. Inaktivera hällen med ①.

För att avaktivera funktionen: aktivera hällen med ① Ställ inte in något värmeläge. Tryck på 14 sekunder. tänds. Inaktivera hällen med ①

För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med Ⓙ tänds. Tryck på 14 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med Ⓘ aktiveras funktionen igen.

5.8 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna funktion den tillgängliga effekten mellan alla kokzoner. Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

• Kokzonerna är grupperade enligt plats och antal faser i hällen. Varje fas har en maximal elektricitetsbelastning på (3300 W). Om hällen när gränsen för maximal effekt inom en fas reduceras effekten för kokzonerna automatiskt.
• Värmeinställningen för den senast valda tillagningszonen prioriteras alltid. Den återstående effekten delas mellan de tidigare aktiverade tillagningszonerna i omvänd ordning.
• Värmeinställningen för de reducerade zonerna ändras mellan den ursprungligen valda värmeinställningen och den reducerade värmeinställningen.
• Vänta tills displayen slutar blinka eller minska värmeinställningen för den valda tillagningszonen. Tillagningszonerna fortsätter att arbeta med den reducerade värmeinställningen. Ändra värmeinställningarna för tillagningszonerna manuellt vid behov.

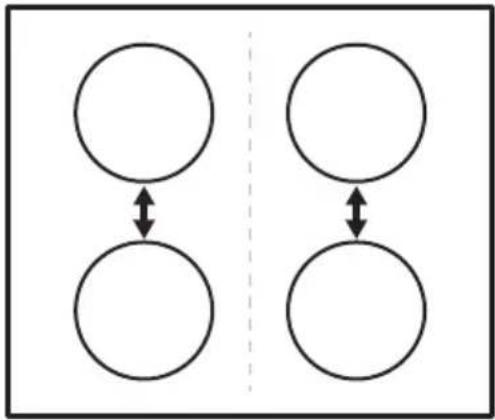

Se bilden för möjliga kombinationer där effekten kan fördelas mellan kokzonerna.

6. RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

6.1 Kokkärl

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl.

• Kokkärlets botten måste vara så tjock och plan som möjligt.
• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.
• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset.

Kokkärlsmaterial

• rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).
• inte rätt: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

- vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.

- en magnet fäster på kastrullens botten.

Kokkärlets mått

- Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

- Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.

- Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet "Specifikationer för kokzonen". Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hållfunktionerna.

Se "Tekniska data".

6.2 Ljud under användning

Om du hör:

• knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande: du använder en hög effektnivå.
• klickande: elektrisk omkoppling sker.
• susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

6.3 Exempel på matlagningstillämpningar

Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast riktvärden.

Värmeinställning Använd för att: Tid (min) Tips

1 Håll tillagad mat varm. efter be-	Sätt på ett lock på kokkärlet.
	hov

Värmeinställning	Använd för att: Tid (min) Tips
1 - 2 Hollandaisesås, smält: smör, choklad, gelatin.		5 - 25 Blanda då och då.
1 - 2 Solidifiera: fluffiga omelett, bakade ägg.		10 - 40 Laga mat med lock på.
2 - 3 Småkoka ris och mjölkrätter, värma färdiglagade rätter.		25 - 50 Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3 - 4 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar vätska.
4 - 5 Ångkoka potatis. 20 - 60 Använd max. 1⁄4 liter vatten till 750 g potatis.
4 - 5 Tillaga större mängder mat, grytor och soppor.		60 - 150 Upp till 3 l vätska plus ingredienser.
6 - 7 Skonsam fritös: schakt, kalv cordon bleu, kotletter, rissoler, korvar, lever, roux, ägg, pannkakor, munkar.		efter be- vänd efter halva tiden hov
7 - 8 Grovstekt, hargbrun, ryggbiffar, biffar. 5 - 15 vänd efter halva tiden
9 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
	Koka upp stora mängder vatten. PowerBoost är aktiverad.

7. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

7.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Rengör hällens yta med lämpligt rengöringsmedel.
• Använd en speciell skrapa för glaset.

7.2 Rengöring av hällen

- Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller

socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.

- Ta bort missfärgning på blank metall: använd en lösning av vatten och vinäger och rengör glasytan med en trasa.

8. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

8.1 Vad gör jag om...

Problem Möjlig orsak Avhjälpa felet
Det går inte att aktivera eller använda ugnen.	Ugnen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.	Kontrollera att ugnen är korrekt anslu-ten till strömförsörjningen.
Säkringen har gått. Kontrollera att säkringen är orsaken till		felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Du har inte ställt in värmeinställning-en på 10 sekunder.		Aktivera hällen igen och ställ in värme-inställningen på mindre än 10 sekun-der.
Du har tryckt på 2 eller fler touch-kontroller samtidigt.		Tryck bara på en touchkontroll.
Det finns vatten- eller fettstänk på kontrollpanelen.		Rengör kontrollpanelen.
En ljudsignal hörs och hällen stängs av.En ljudsignal hörs när hällen stängs av.	Du har ställt något på en eller flera touchkontroller.	Ta bort föremålet från touch-kontroller-na.
Hällen stängs av. Du satte något på touch-kontrollen1.		Ta bort föremålet från touch-kontrollen.
Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig.		Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länge för att vara varm.
Värmeinställningen ändras mellan två nivåer.	Effektreglering är på. Se "Daglig användning".
Touchkontrollerna blir varma. Kokkärlet är för stort eller står för nära kontrollerna.		Placera stora kokkärl på de bakre zo-nerna om möjligt.
L tänds.	Barnlås eller Knapplås är på. Se "Daglig användning".
F tänds.	Det finns inget kokkärl på zonen. Ställ kokkärlet på zonen.
Kokkärlet passar inte. Använd lämpliga kokkärl. Se "Råd och tips".
Diametern på kokkärlets botten är för liten för zonen.		Använd kokkärl med rätt mått. Se "Tekniska data".

Problem Möjlig orsak Avhjälpa felet

E och en siffra tänds.

Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igen

efter 30 sekunder. Om visas igen ska du dra ur elkontakten. Sätt i elkontakten igen efter 30 sekunder. Kontakta auktoriserat servicecenter om problemet fortsätter.

Ett konstant pipljud hörs. Den elektriska anslutningen är felaktig.

Dra ur elkontakten. Tala med en behö- rig elektriker som kontrollerar installa- tionen.

8.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Uppge även den tresiffriga koden för glaskeramiken (den sitter i hörnet på glasytan) och vilka felmeddelanden som

visas. Kontrollera att du använde hällen på rätt sätt. I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

9. TEKNISKA DATA

9.1 Produktdekal

Modell HOI625X PNC 949 492 478 00

Typ 63 B4A 00 AA 220–240 V/400 V 2N 50–60 Hz

Induktion 6.6 kW Tillverkad i: Rumänien

Serienr...... 6.6 kW

ELECTROLUX

9.2 Data för kokzoner

Kokzon Nominell effekt(max värmeinställning) [W]

PowerBoost [W]	PowerBoost
	maximal varak-tighet [min]

Vänster fram 2300 2800 10 180 - 210

Vänster bak 1200 - - 125 - 145

Höger fram 1200 1800 4 125 - 145

Höger bak 1800 -- 145 - 180

Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek.

För bästa resultat bör kokkärl som är större än måtten tabellen undvikas.

10. ENERGIEFFEKTIVITET

10.1 Produktinformation\*

Modellidentifiering HOI625X

Typ av häll Inbyggnadshäll
Antal kokzoner 4
Uppvärmningsmetod Induktion
Diameter på runda kokzoner (∅) Vänster fram		21,0 cm
	Vänster bak	14,5 cm
	Höger fram	14,5 cm
	Höger bak	18,0 cm
Energiförbrukning per kokzon (EC electric cooking) Vänster fram		190,1 Wh/kg
	Vänster bak	181,0 Wh/kg
	Höger fram	181,0 Wh/kg
	Höger bak	181,6 Wh/kg

Hällens energiförbrukning (EC electric hob) 183,4 Wh/kg
* För Europeiska unionen enligt EU-förordning 66/2014. För Belarus enligt STB 2477-2017, bilaga A. För Ukraina enligt 742/2019.
EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda.

10.2 Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

• Värm bara upp den mängd vatten du behöver.
• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du aktiverar den.
• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

11. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📋 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE

867372452-B-132022
