Produkttyp	Inbyggd induktionshäll
Modell	HKK670MF (PNC 949 599 175 00)
Strömförsörjning	220-240 V / 400 V 2N, 50-60 Hz, 7,35 kW
Antal tillagningszoner	2 (höger fram och höger bak) + 1 flexibel kokzon (vänster)
Flexibel induktionskokzon	41,8 cm x 24,8 cm, fyra sektioner med FlexiBridge-lägen (Standard, Big Bridge, Max Bridge)
PowerBoost-funktion	Tillgänglig på alla zoner; max varaktighet 4-10 min beroende på zon
Hob²Hood-funktion	Automatisk infraröd kommunikation med kompatibel fläkt, manuell överstyrning
Restvärmeindikator	OptiHeat Control (3-stegs restvärmeindikator)
Barnlås	Ja, kan aktiveras för att låsa kontrollpanelen
Timerfunktioner	Nedräkningstimer och minutvisare
Pausfunktion	Sänker alla aktiva zoner till lägsta inställningen
PowerSlide-funktion	Justera värmen genom att flytta kokkärlet till fram (hög), mitten eller bak (låg) position
Effekthantering	Automatisk effektfördelning mellan faser (max 3680 W per fas)
Kärlkrav	Induktionskompatibelt (t.ex. gjutjärn, stål, emaljerat) med minst 100 mm diameter
Rengöringsmetod	Använd icke-slipande rengöringsmedel och mjuk trasa; ta bort spill omedelbart
Energiförbrukning	184,6 Wh/kg för häll; per zon: Höger fram 187,5 Wh/kg, Höger bak 174,6 Wh/kg, Vänster område 187,0 Wh/kg
Säkerhetsfunktioner	Automatisk avstängning, överhettningsskydd, barnlås, restvärmeindikator

Vanliga frågor - HKK670MF ELECTROLUX

Hur aktiverar jag barnlåset på Electrolux HKK670MF?

Aktivera först hällen utan att ställa in någon värmenivå. Tryck sedan på Lås-sensorn tills en signal hörs och indikatorn tänds. Kontrollfälten försvinner. Stäng av hällen; funktionen förblir aktiv.

Vad ska jag göra om hällen inte slås på?

Kontrollera att hällen är korrekt ansluten till elnätet och att säkringen inte har gått. Se till att du tryckte på PÅ/AV-sensorn i minst 1 sekund. Om problemet kvarstår, kontakta en behörig elektriker.

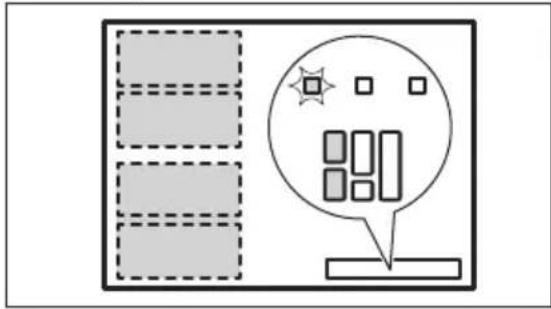

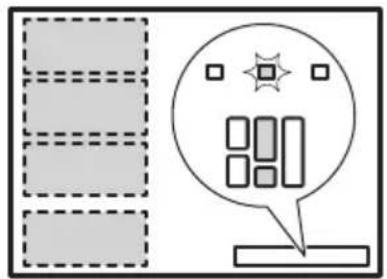

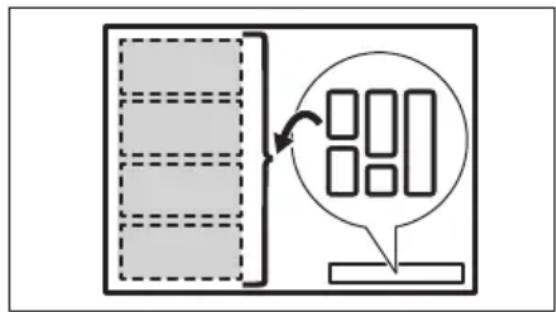

Hur fungerar FlexiBridge-funktionen?

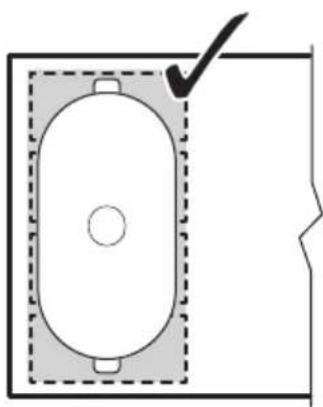

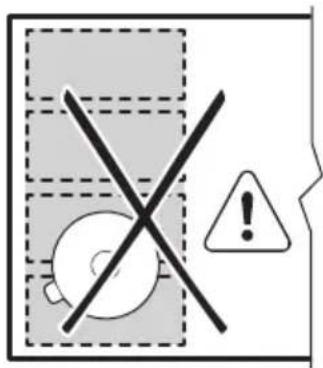

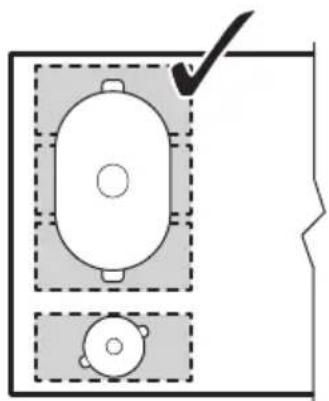

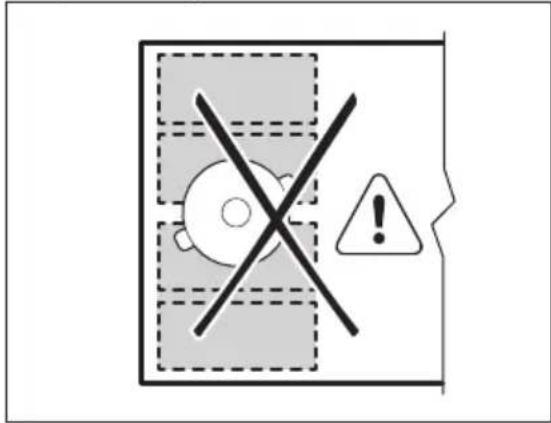

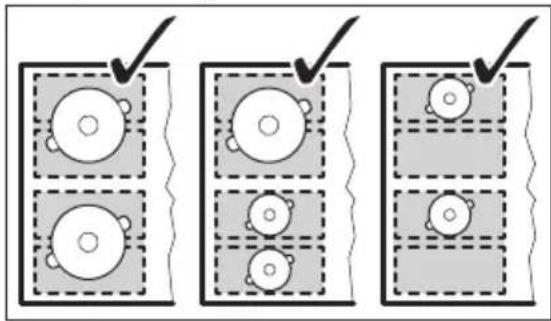

Den flexibla induktionskokzonen har fyra sektioner som kan kombineras i olika lägen: Standard (två separata zoner), Big Bridge (tre bakre sektioner som en zon, fram separat) och Max Bridge (alla fyra sektioner som en stor zon). Använd FlexiBridge-sensorn för att växla mellan lägen.

Kan jag använda vilket kokkärl som helst på induktionshällen?

Endast kokkärl med magnetisk bas (t.ex. gjutjärn, stål, emaljerat stål) är lämpliga. Kontrollera med en magnet; om den fastnar är kokkärlet kompatibelt. Undvik aluminium, koppar, glas och keramik.

Hur ansluter jag hällen till en kompatibel fläkt med Hob²Hood?

Hällen och fläkten kommunicerar via infrarött. Se till att fläkten stöder funktionen. Aktivera automatiskt läge (H1-H6) genom att trycka på Hob²Hood-sensorn och välja läge. Fläkthastigheten justeras automatiskt baserat på kokkärlets temperatur.

Vad betyder felkoden 'E' eller 'U'?

Om displayen visar en felkod (t.ex. 'E' följt av en siffra), stäng av hällen och vänta 30 sekunder, slå sedan på den igen. Om felet kvarstår, koppla bort strömmen i 30 sekunder och återanslut. Kontakta ett auktoriserat servicecenter om problemet fortsätter.

Hur rengör jag induktionshällen utan att skada den?

Rengör efter varje användning med en mjuk trasa och icke-slipande rengöringsmedel. För inbränd socker eller plast, ta bort omedelbart med en speciell hällskrapa i en spetsig vinkel. Undvik slipande svampar eller sprayrengöring.

Varför lyser restvärmeindikatorn?

Indikatorn visar att kokzonen fortfarande är varm. Den försvinner när zonen har svalnat tillräckligt. Rör inte zonen förrän indikatorn slocknat.

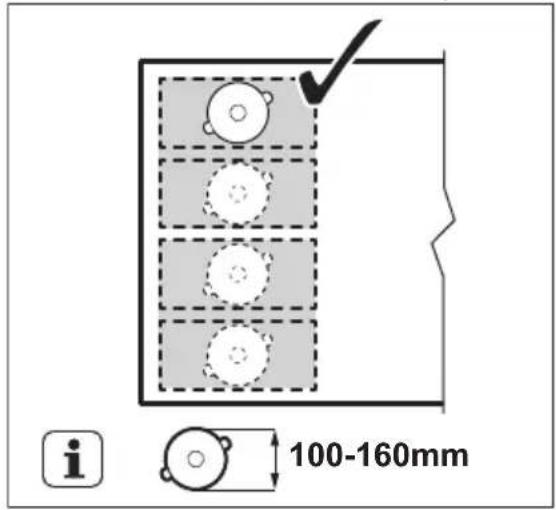

Kan jag använda PowerSlide-funktionen med vilken kastrull som helst?

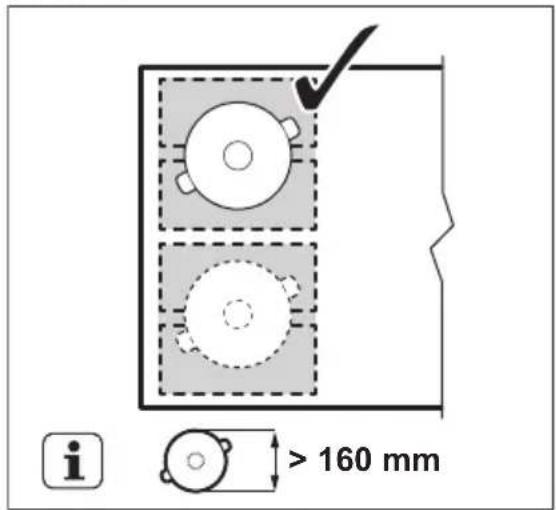

PowerSlide-funktionen kräver en enda kastrull med en botten diameter på minst 160 mm. Placera kastrullen i främre, mitten eller bakre positionen för att välja hög, medelhög respektive låg värme.

Är det normalt att hällen låter under drift?

Ja, ljud som knaster, vissling, surrande eller klickande är normala och indikerar att induktionstekniken fungerar. De påverkar inte prestanda eller säkerhet.

BRUKSANVISNING HKK670MF ELECTROLUX

Bruksanvisning Platetopp

NO 88

Bruksanvisning Inbyggnadshäll

SV 109

Fare for personskade eller skade på produktet.

Fare for skade på produktet.

Indikatoren forsvinner när kokesonen er avkjølt.

5. DAGLIG BRUK

ADVARSEL!

Timer med nedtelling

Du kan läse kontrollpanelet mens koketoppen er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Manuell betjening av viftehastigheten

betjeningslinjer på venstre side.

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

registrera din produkt för bättre service: www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 110
2. SÄKERHETSINSTRUKTIONER....111
3. INSTALLATION....114
4. PRODUKTBESKRIVNING....115
5. DAGLIG ANVÄNDNING....116
6. FLEXIBEL INDUKTIONSKOKYTA....120
7. RÅD OCH TIPS....123
8. UNDERHÅLL OCH RENGÖRING.... 125
9. FELSÖKNING....126
10. TEKNISKA DATA.... 128
11. ENERGIEFFEKTIVITET....128
12. MILJÖSKYDD.... 129

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt av personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
• Barn mellan 3 och 8 år eller personer med mycket omfattande och komplexa funktionshinder ska inte vara i närheten av produkten om de inte är under uppsikt.
• Barn under 3 år ska inte vistas i närheten av produkten utan ständig uppsikt.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING: Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.
• Om produkten har ett barnlås, måste detta aktiveras.
• Barn får inte utföra städning och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

- WARNING: Produkten och åtkomliga delar blir mycket varma under användning. Var försiktig så att du undviker att vidröra värmeelementen.

• WARNING: Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• Försök ALDRIG att släcka en eld med vatten, utan stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• WARNING: Produkten får inte tillföras via en extern kopplingsanordning, såsom timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.
• WARNING: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste ständigt övervakas.
• WARNING: Brandfara: Förvara inte saker på kokytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Använd inte produkten innan den installeras i den inbyggda strukturen.
• Använd inte ångrengörare vid rengöring av produkten.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.
• Om keramik-/glasytan är sprucken, stäng av produkten och dra ur elsladden. Om produkten är ansluten till elnätet direkt med kopplingsboxen, ta bort säkringen för att koppla från produkten från strömförsörjningen. I båda fallen, kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, en godkänd serviceverkstad eller personer med motsvarande utbildning, för att undvika fara.
• WARNING: Använd endast hållskydd som designats av tillverkaren av produkten eller som anges av tillverkaren i bruksanvisningen som lämplig, eller hållskydd som medföljer. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

WARNING!

Risk för personskador och skador på produkten föreligger.

- Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Minsta avständ till andra produkter ska beaktas.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Varje produkt har fläktar som kyler ner i botten.
• Om produkten är installerad ovanför en låda:

- Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet.

– Ha ett avständ på minst 2 cm mellan produktens botten och sådant som finns förvarat i lådan.

- Ta bort eventuella separeringspaneler installerade i skåpet under produkten.

2.2 Elektrisk anslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att produkten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd rätt nätkabel.
• Låt inte elektriska ledningar trassla in sig.
• Kontrollera att ett skydd mot elektriska stötar är installerat.

• Dragavlasta kabeln.

• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta produkten eller det heta kokkärlet när du ansluter produkten till närliggande uttag.

• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar kontakten (i förekommande fall) och nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Användning

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ta bort all förpackning, etiketter och skyddsfilm (i förekommande fall) före första användningstillfället.
• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lita inte på kastrullvarnaren.

• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.

• Använd inte produkten med våta händer eller när den är i kontakt med vatten.

• Använd inte produkten som arbets- eller avlastningsyta.
• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• Det kan stänka när du lägger livsmedel i het olja.

WARNING!

Risk för brand och explosion

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vi lägre temperatur än olja som används för första gången.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

• Placera inga heta kokkärl på kontrollpanelen.
• Lägg inte på några värmskydd på hällens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaset / glaskeramiken. Lyft alltid upp dessa

föremål när du måste flytta dem på kokhällen.

- Denna produkt är endast avsedd för matlagning. Den får inte användas för några andra ändamål, t.ex. för rumsuppvärmning.

2.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av produkten och låt den kallna före rengöring.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avfallshantering

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten kasseras korrekt.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer ....

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

• Hällen är försedd med en nätkabel.
• För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F som motstår en temperatur på 90 °C eller högre. Kontakta vår lokala serviceavdelning. Nätkabeln får endast bytas ut av en behörig elektriker.

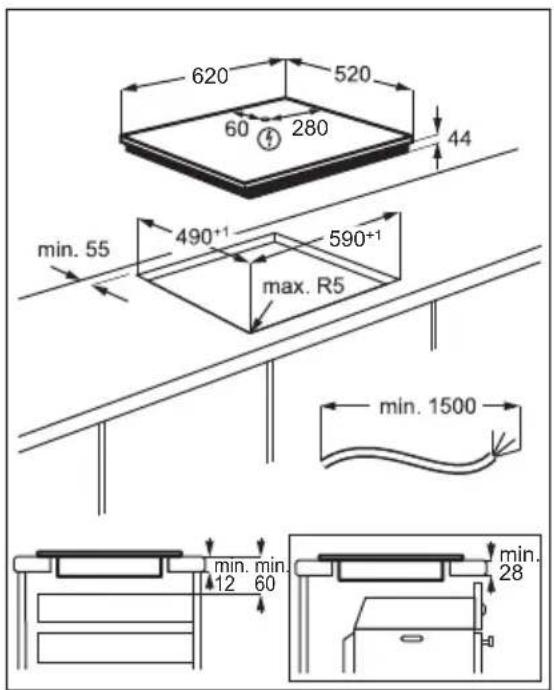

3.4 Montering

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avständ mellan produkterna.

Om produkten har installerats ovanför en låda kan hållens ventilation värma upp det som förvaras i lådan när hållen används.

1 Induktionskokzon
2 Kontrollpanel
3 Flexibel induktionskokyta bestående av fyra sektioner

4.2 Beskrivning av kontrollpanelen

För att se kontrollpanelen och zonpositionerna aktivera produkten med ①

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kontroll	Funktion Beskrivning
1	➊	PÅ / AV (ON/OFF) För att aktivera och avaktivera hällen.
2	➌	Hob ^2 Hood För att aktivera och inaktivera manuellt läge för funktionen.
3	||	Paus För att aktivera och avaktivera funktionen.
4	+/-	- För att öka eller minska tiden.
5	➌	- För att ställa in timerfunktionen.
6	- Timerdisplay För att visa tiden i minuter.

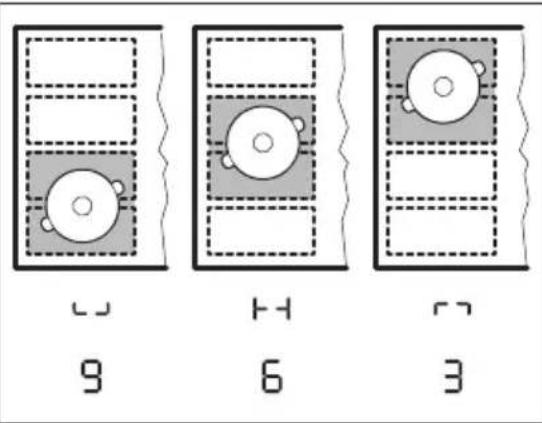

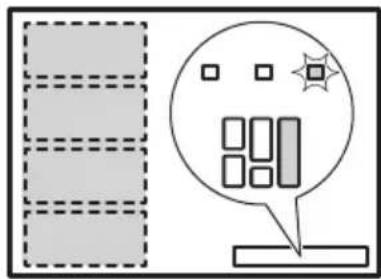

7	➂	FlexiBridge (Flexible Bridge) För att växla mellan funktionens tre lägen.

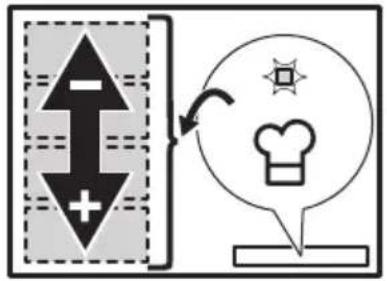

8		PowerSlide För att aktivera och avaktivera funktionen.
9	- Inställningslist För inställning av värmeläge.
10	P	PowerBoost För att aktivera funktionen.
11		Knapplås / Barnlås För att låsa / låsa upp kontrollpanelen.

4.3 OptiHeat Control (3-stegs restvärmeindikator)

WARNING!

≡ / ≠ Så länge indikatorn lyser finns det risk för brännskador från restvärme.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme.

Indikatorerna = / visas när en kokzon är varm. Indikatorerna visar nivån på

restvärmen för de kokzoner du använder för närvarande.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

5. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Aktivera och avaktivera

Tryck på Ⓐ1 sekund för att sätta på eller stänga av hällen. Kontrollpanelen tänds när du har aktiverat hällen och släcks när du avaktiverat hällen. När hällen är avaktiverad kan du bara se Ⓐ

5.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• du har inte placerat något kokkärl på hällen inom 50 sekunder,

• du har inte ställt in värmeläget inom 50 sekunder efter att du har ställt på kokkärlet,

• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). När en ljudsignal hörs stängs hållen av. Ta bort föremålet eller rengör kontrollpanelen.

• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du stänger inte av en kokzon eller ändrar värmeläget. Efter en viss tid stängs hållen av.
  Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeinställning Hällen stängs av efter

1 - 2 6 timmar

3 - 4 5 timmar

5 4 timmar

Värmeinställning Hällen stängs av efter

6 - 9 1,5 timmar

5.3 Använda kokzonerna

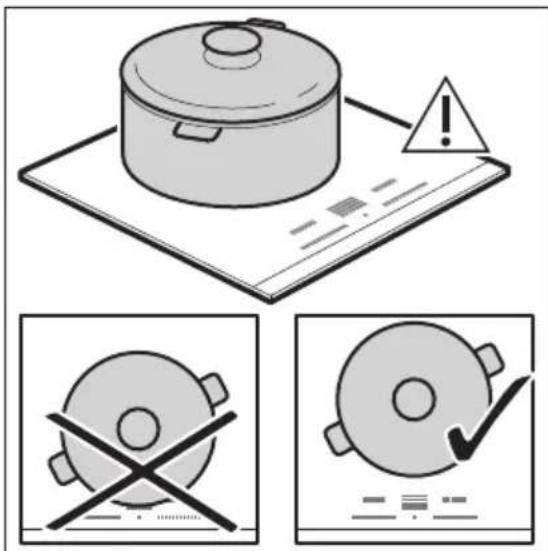

FÖRSIKTIGHET!

Placera inga heta kokkärl på kontrollpanelen. Det finns risk för att man skadar de elektroniska delarna.

Ställ kokkärlet i mitten av vald kokzon. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

När kokkärlet har detekterats visas värmeinställning 0.

5.4 Värmeinställning

Tryck på kontrollpanelen vid önskad värmeinställning eller flytta fingret längs kontrollpanelen för att ställa in eller ändra värmeinställningen för en kokzon.

När du ställer ett kokkärl på kokzonen och ställer in värmeinställningen blir den densamma i 50 sekunder efter att du har tagit bort kokkärlet. Inställningslisten blinkar under andra halvan av den tiden. Om du placerar kokkälet på kokzonen igen inom denna tid återaktiveras värmeinställningen. Annars avaktiveras kokzonen.

5.5 PowerBoost

Denna funktion tillför mer effekt till lämplig induktionskokzon, beroende på kokkärlets storlek. Den här funktionen kan bara aktiveras under en begränsad tid.

Tryck på Pör att aktivera funktionen för kokzonen.

Funktionen stängs av automatiskt.

För maximal varaktighet, se "Tekniska data".

5.6 Timer

Nedräkningstimer

Använd den här funktionen för att specificera hur länge en kokzon ska vara på under en enda tillagning.

Ställ först in värmeläget och därefter funktionen.

1. Tryck på för att aktivera eller ändra tiden.

Tidssiffrorna och indikatorlamporna och visas på displayen.

Om timern inte har ställts in släcks och efter 3 sekunder.

1. Tryck på eller för att ställa in tiden (00 - 99 minuter).

Efter 3 sekunder börjar timern räkna ner automatiskt. Indikatorerna + och - försvinner.

När tiden har gått ut ljuder en signal och blinkar. Stäng av signalen genom att trycka på ⏻

För att avaktivera funktionen: Tryck på Indikatorlamporna och tänds. Använd eller för att ställa in på displayen.

Alternativt kan du ställa in värmenivån på 0.

Som ett resultat hörs en ljudsignal och timern avbryts.

Signalur

Du kan använda den här funktionen när hällen är på men ingen tillagningszon används.

Ställ ett kokkärl på en tillagningszon för att se ⏻-symbolen.

1. Tryck på ⚠ för att aktivera funktionen.

2. Tryck på eller för att ställa in tiden.

Funktionen startar automatiskt efter 4 sekunder.

När funktionen har ställts in kan kokkärlet tas bort.

När tiden har gått ut ljuder en signal och blinkar. Tryck på för att stänga av signalen.

För att avaktivera funktionen: Tryck på Indikatorerna och tänds. Använd eller för att ställa in på displayen.

Denna funktion påverkar inte kokzonernas funktion i övrigt.

5.7 Paus

Den här funktionen ställer in alla kokzoner som är påslagna till lägsta värmeinställning.

När funktionen är på kan symbolerna ① Ⅱ eller ① användas.

Tryck på för att aktivera funktionen. Värmeinställningen sänks till 1.

För att avaktivera funktionen, tryck på || Föregående värmeläge slås på.

5.8 Knapplås

Du kan låsa kontrollpanelen medan hällen är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Tryck på 🔒 för att aktivera funktionen.

Avaktivera funktionen genom att trycka på 🔒.

När du avaktiverar hällen stängs även denna funktion av.

5.9 Barnlås

Denna funktion förhindrar oavsiktlig användning av hållen.

Aktivera hällen först och ställ inte in värmeläget.

Tryck på 📋 tills signalen ljuder och indikatorlamporna tänds för att aktivera funktionen.

Inställningslisterna försvinner. Stäng av hällen.

Om du avaktiverar hällen är funktionen fortfarande på.

För att avaktivera funktionen för ett enskilt tillagningstillfälle: Aktivera hällen med Ⓐ tänds. Tryck på tills signalen hörs och indikatorlampan släcks. Inställningslisten visas. Ställ in värmeläget inom 50 sekunder. Nu kan du använda hällen. Om du avaktiverar hällen med ⚠är funktionen fortfarande på.

För att stänga av funktionen helt: Aktivera hällen utan att värmeläget ställs in. Tryck på tills signalen hörs och indikatorlampan släcks. Inställningslisterna visas. Stäng av hällen.

5.10 OffSound Control (Aktivera och inaktivera ljud)

Stäng av hällen först.

1. Tryck på ① i 3 sekunder för att aktivera funktionen.

Displayen tänds och släcks.

1. Tryck på 🔒 i 3 sekunder.

60 eller bänds.

1. Tryck på på timern för att välja något av följande:

2. –djudet är avstängt

3. tjudet är på

4. Vänta tills hällen stängs av automatiskt för att bekräfta ditt val.

När denna funktion är inställd på ßör du endast ljuden när:

• du trycker på ①
• Signalur är klar
  • Nedräkningstimer är klar
• du ställer något på kontrollpanelen.

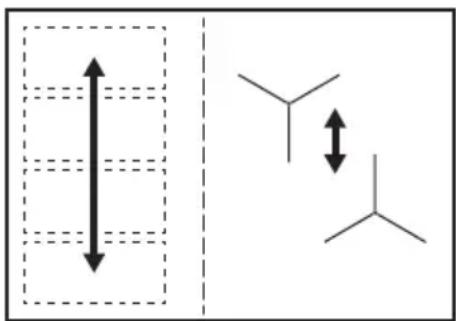

5.11 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna funktion den tillgängliga effekten mellan alla kokzoner. Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

• Kokzonerna är grupperade enligt plats och antal faser i hällen. Varje fas har en maximal elektricitetsbelastning på 3 680 W. Om hällen när gränsen för maximal tillgänglig effekt inom en fas reduceras effekten för kokzonerna automatiskt.
• För kokzoner med reducerad effekt visar kontrollpanelen de maximala möjliga värmeinställningarna.
• Om ett högre värmeläge inte finns ska du minska värmeläget för andra kokzoner först.
• Avaktiveringen av funktionen beror på kokkärlens storlek och antal kokkärl. Se bilden för möjliga kombinationer där effekten kan fördelas mellan kokzonerna.

Det är en avancerad automatisk funktion som kopplar hällen till en speciell köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för

det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt.

Fjärrsystemet är för de flesta köksfläktar inaktiverade från början. Aktivera det innan du använder funktionen. Läs köksfläktens bruksanvisning för mer information.

Använda funktionen automatiskt

Om funktionen ska användas automatiskt ställer du in det automatiska läget på H1 - H6. Hällen är ursprungligen inställd på H5. Köksfläkten reagerar när hällen används. Hällen känner av kokkärlets temperatur automatiskt och justerar fläktens hastighet därefter.

Du kan ställa in hällen på att aktivera belysningen automatiskt när du slår på hällen. Detta gör du genom att ställa in det automatiska läget på H1 - H6.

Belysningen i köksfläkten släcks två minuter efter att hällen stängts av.

Automatiska lägen

Auto-

ma-tiskt ljus

Kok-ning1)

Stek-ning2)

Läge H0 Av Av Av

Läge H1 På Av Av
Läge H23)	På Fläkthastig-het 1	Fläkthastig-het 1
Läge H3 På Av Fläkthastig-		het 1
Läge H4 På Fläkthastig-		Fläkthastig-het 1
Läge H5 På Fläkthastig-		Fläkthastig-het 2

Auto-

ma-tiskt ljus

Kok-ning1)

Stek-ning2)

Läge H6 På Fläkthastig-

1) Hällen känner av kokningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.
2) Hällen känner av stekningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.
3) I det här läget aktiveras fläkten och lampan och går inte efter temperaturen.

Ändra det automatiska läget

1. Stänga av produkten.
2. Tryck på Ⓑ sekunder.
   Displayen tänds och släcks.
3. Tryck på 13 sekunder.
4. Tryck på ⏻ några gånger tills Händs.
5. Tryck på på timern för att välja ett automatiskt läge.
   När du är klar med matlagningen och stänger av hällen kan köksfläkten fortsätta gå under

en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på fläkten under kommande 30 sekunder.

Inaktivera funktionens automatiska läge om du vill använda köksfläkten direkt på fläktpanelen.

Styra fläkthastigheten manuellt

Du kan också använda fläkten från hällen manuellt.

Tryck på 📋 när hällen är påslagen. Då inaktiveras automatiskt styrning av funktionen och du kan ändra fläkthastigheten manuellt.

När du trycker på ökar du fläkthastigheten med ett. När du när en intensiv nivå och trycker på ügen ställs fläkthastigheten in på 0 igen och då stängs köksfläkten av. Starta fläkten igen med fläkthastighet 1 genom att trycka på ____.

Aktivera automatiskt styrning av funktionen genom att stänga av hällen och sedan slå på den igen.

6. FLEXIBEL INDUKTIONSKOKYTA

WARNING!

Se Säkerhetsavsnitten.

Den flexibla induktionskokytan består av fyra sektioner. Sektionerna kan kombineras till två olika stora kokzoner eller till en stor kokyta. Sidorna på zonerna som fungerar tillsammans tänds och de är sammanlänkade med kortare tända linjer. Du väljer kombinationen av zonerna genom att välja lämpligt läge efter storleken på kokkärlet som ska användas. Det finns tre lägen: Standard (aktiveras automatiskt när du aktiverar hällen), Big Bridge och Max Bridge.

Ställ in värmeläget med de två inställningslisterna till vänster.

Växla mellan lägena

Växla mellan lägena med hjälp av touchkontrollen:

När du växlar mellan lägena ställs värmeläget in på 0 igen.

Diameter och placering av kokkärlet

Välj det läge som gäller för storleken och formen på kokkärlet. Kokkärlet ska täcka vald yta så mycket som möjligt. Placera kokkärlet i mitten av vald yta!

Placera kokkärlet med en bottendiameter som är mindre än 160 mm mitt på en sektion.

Placera kokkärlet med en bottendiameter som är större än 160 mm i mitten mellan två sektioner.

6.2 FlexiBridge Standard-läge

Det här läget aktiveras när du aktiverar hällen. Det ansluter sektionerna till två separata kokzoner. Sidorna på zonerna som fungerar tillsammans i det här läget tänds och de är sammanlänkade med kortare tända linjer. Du kan ställa in värmeläget för

varje zon separat. Använd de två inställningslisterna till vänster.

Rätt placering av kokkärl:

Fel placering av kokkärl:

Aktivera läget genom att trycka på fills du ser rätt lägesindikator Det här läget kopplar samman tre bakre sektioner till en kokzon. Den främre sektionen är inte ansluten utan fungerar som en separat kokzon. Du kan ställa in värmeläget för varje kokzon separat. Använd de två vänstra

inställningslisterna.

Rätt placering av kokkärl:

För att använda det här läget måste du ställa kokkärlet på de tre anslutna sektionerna. Om du använder kokkärl som är mindre än två sektioner blinkar inställningslisten och efter 2 minuter stängs zonen av.

Fel placering av kokkärl:

Aktivera läget genom att trycka på tills du ser rätt lägesindikator. Det här läget kopplar samman alla sektioner till en kokzon. För att ställa in värmeläget, använd en av de två inställningslisterna på vänster sida.

Rätt placering av kokkärl:

För att använda det här läget måste du ställa kokkärlet på de fyra anslutna sektionerna. Om du använder kokkärl som är mindre än tre sektioner blinkar inställningslisten och efter 2 minuter stängs zonen av.

Fel placering av kokkärl:

Med den här funktionen kan man ändra temperaturen genom att flytta kokkärlet till ett annat ställe på induktionshällen.

Funktionen delar in induktionshällen i tre områden med olika värmelägen. Hällen detekterar kastrullens position och justerar värmeinställningen efter den. Du kan placera kokkärlet i främre, mellersta eller bakre läget.

Högsta värmeläget får man om man placerar kokkärlet i främre läget. För att minska värmeläget, flytta kokkärlet till det mellersta eller bakre läget.

Använd bara en kastrull när du använder funktionen.

Om du vill ändra värmeläget lyfter du upp kokkärlet och ställer det på en annan zon. Om man drar kokkärlen kan det orsaka repor och missfärgningar på ytan.

• 160 mm är minsta diametern för kokkärlets botten för den här funktionen.
• Om du placerar kokkärlet på den främre kokzonen tänds på kontrollpanelen. Kontrollfältet visar standardvärmeläget 9
• Om du placerar kokkärlet på den mellersta kokzonen tänds på kontrollpanelen. Kontrollfältet visar standardvärmeläget 6

- Om du placerar kokkärlet på den bakre kokzonen tänds på kontrollpanelen.

Kontrollfältet visar standardvärmeläget 3

- Ändra standardvärmeinställningen på vänstra främre kontrollfältet. Du kan ändra standardvärmelägena bara om funktionen är aktiv. Du kan ändra värmelägena för varje läge separat. Hällen kommer ihåg dina inställningar nästa gång du aktiverar funktionen.

Tryck på 🚙 för att aktivera funktionen. Indikatorlampan tänds och kontrollfältet visar standardvärmeläget.

Avaktivera funktionen genom att trycka på 📊.

7. RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

7.1 Kokkärl

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl.

- Kokkärlets botten måste vara så tjock och plan som möjligt.

• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.
• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset.

Kokkärlsmaterial

• rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).
• inte rätt: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

- vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.

• en magnet fäster på kastrullens botten. Kokkärlets mått
• Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.
• Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.
• Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet "Specifikationer för kokzonen". Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hållfunktionerna.

Se "Tekniska data".

7.2 Ljud under användning

Om du hör:

• knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är

tillverkat av olika material ("sandwichkonstruktion").

• surrande: du använder en hög effektnivå.
• klickande: elektrisk omkoppling sker.
• susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

7.3 Öko Timer (Eco Timer)

För att spara energi inaktiveras kokzonen före signalen från nedräkningstimern. Skillnaden i användningstiden beror på den inställda värmenivån och tillagningstiden.

7.4 Exempel på olika typer av tillagning

Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast avsedda som vägledning.

Värmeinställning	Använd för: Tid (min) Tips
	1 Varmhållning av tillagad mat. efter be-	Lägg på locket på kastrullen.hov
1 - 2 Hollandaisesås, smältning av: smör,choklad, gelatin.		5 - 25 Rör om med jämna mellanrum.
1 - 2 Stanning: fluffiga omeletter, äggstan-ning.		10 - 40 Tillaga med lock.
2 - 3 Småkoka ris och mjölkrätter, värma färdiglagade rätter.		25 - 50 Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3 - 4 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt nägra matskedar vätska.
4 - 5 Kokning av potatis. 20 - 60 Använd max. 1⁄4 liter vatten till 750 g potatis.
4 - 5 Tillaga större mängder mat, stuvningar och soppor.		60 - 150 Upp till 3 l vätska plus ingredienser.
6 - 7 Lätt stekning: schnitzel, cordon bleu av kalv, kotletter, kroketter, korv, lever, redd sås, ägg, pannkakor, munkar.		efter behov	Vänd efter halva tiden.
7 - 8 Kraftig stekning, potatiskroketter, biff, fransyska.		5 - 15 Vänd efter halva tiden.
9 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
P	Koka stora mängder vatten. PowerBoost aktiveras.

7.5 Råd och tips för Hob²Hood

När hällen används med funktionen:

• Skydda fläktpanelen mot direkt solljus.
• Rikta inte halogenlampor mot fläktpanelen.
• Täck inte över hällens kontrollpanel.
• Avbryt inte signalen mellan hällen och fläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden.

Fläkten på bilden är bara ett exempel.

Andra fjärrstyrda produkter kan blockera signalen. Använd inga andra apparater nära hällen när Hob²Hood är igång.

Köksfläktar som fungerar med Hob²Hoodfunktionen

Se vår konsumentwebbplats för att se hela sortimentet med köksfläktar som fungerar med den här funktionen. Electrolux-köksfläktar som fungerar med den här funktionen måste ha symbolen 📞.

8. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

8.1 Allmän information

- Rengör hällen efter varje användningstillfälle.

• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan har ingen inverkan på hur hällen fungerar.
• Använd ett särskilt rengöringsmedel för hållens yta.
• Använd en speciell skrapa för glaset.

Trycket på den flexibla induktionshällen kan bli smutsigt eller ändra färg om kokkärlen dras över ytan. Ytan kan rengöras på vanligt sätt.

8.2 Rengöring av hällen

- Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik

brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

- Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.

- Ta bort missfärgning på blank metall: använd en lösning av vatten och vinäger och rengör glasytan med en trasa.

9. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

9.1 Vad gör jag om...

Problem Möjlig orsak Avhjälpa felet
Det går inte att aktivera eller använda ugnen.	Ugnen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.	Kontrollera att ugnen är korrekt anslu-ten till strömförsörjningen.
Säkringen har gått. Kontrollera att säkringen är orsaken till		felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Du har inte ställt in värmeinställning-en på 50 sekunder.		Aktivera hällen igen och ställ in värme-inställningen på mindre än 50 sekunder.
Du har tryckt på 2 eller fler touch-kontroller samtidigt.		Tryck bara på en touchkontroll.
Paus är på. Se "Daglig användning".
Det finns vatten- eller fettstänk på kontrollpanelen.		Rengör kontrollpanelen.
Du kan inte välja maximalt vär-meinställningen för en av kokzo-nerna.	De andra zonerna förbrukar maximal effekt.Din håll fungerar som den ska.	Minska värmeinställningen för de and-ra kokzonerna som är anslutna till samma fas. Se "Effektreglering".
En ljudsignal hörs och hällen stängs av.En ljudsignal hörs när hällen stängs av.	Du har ställt något på en eller flera touchkontroller.	Ta bort föremålet från touch-kontroller-na.
Hällen stängs av. Du satte något på touch-kontrollen1.		Ta bort föremålet från touch-kontrollen.

Problem Möjlig orsak Avhjälpa felet

Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig.	Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länge för att vara varm.
Hob2Hood fungerar inte. Du har täckt över kontrollpanelen. Ta bort föremålet från kontrollpanelen.
Du använder en väldigt hög kastrull som blockerar signalen.	Ta en mindre kastrull, byt kokzon eller styr fläkten manuellt.
Touchkontrollerna blir varma. Kokkärlet är för stort eller står för nära kontrollerna.	Placera stora kokkärl på de bakre zo- nerna om möjligt.
Det hörs inget ljud när du trycker på touch-kontrollerna.	Ljudet är avaktiverat. Aktivera ljudet. Se "Daglig använd- ning".
Den flexibla induktionskokzonen värmer inte upp kokkärlet.	Kokkärlet står på fel plats på den flexibla induktionskokzonen. Placera kokkärlet i rätt läge på den flexibla induktionskokzonen. Placering- en av kokkärlet beror på den aktivera- de funktionen eller funktionsläget. Se "Flexibel induktionskokzon".
Diametern på kokkärlets botten är felaktig för den aktiverade funktionen eller funktionsläget.	Använd kokkärl med en diameter som passar den aktiverade funktionen eller funktionsläget. Se "Flexibel induktions- kokzon".
tänds.	Barnlås eller Knapplås är på. Se "Daglig användning".
Inställningslisten blinkar. Det finns inget kokkärl på zonen el- ler så är inte hela zonen täckt.	Ställ kokkärlet på zonen så att den täcker kokzonen helt.
Kokkärlet passar inte. Använd lämpliga kokkärl. Se "Råd och tips".
Diametern på kokkärlets botten är för liten för zonen.	Använd kokkärl med rätt mått. Se "Tekniska data".
FlexiBridge (Flexible Bridge) är på.En eller flera sektioner för funktions- läget som är igång täcks inte av kok- kärlet.	Placera kokkärlet på rätt antal sektio- ner i funktionsläget som är igång eller byt funktionsläge. Se "Flexibel induk- tionskokzon".
F tänds.	PowerSlide är på. Två kastruller pla- ceras på den flexibla induktionskok- zonen.
E och en siffra tänds.	Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igen efter 30 sekunder. Om visas igen ska du dra ur elkontakten. Sätt i elkon- takten igen efter 30 sekunder. Kontak- ta auktoriserat servicecenter om pro- blemet fortsätter.
Ett konstant pipljud hörs. Den elektriska anslutningen är felak- tig.	Dra ur elkontakten. Tala med en behö- rig elektriker som kontrollerar installa- tionen.

9.2 Om du inte finner en lösning...

Kontakta försäljaren eller en auktoriserad serviceverkstad om du inte kan avhjälpa

felet. Uppge uppgifterna på typskylten. Kontrollera att du har hanterat hållen på korrekt sätt. Annars kommer besök från

servicetekniker eller fackhandlare inte att vara kostnadsfritt, inte ens under

garantitiden. Anvisningar för kundservice och garantibestämmelser finns i garantihäftet.

10. TEKNISKA DATA

10.1 Produktdekal

Modell HKK670MF PNC 949 599 175 00

Typ 62 B4A 21 AA 220–240 V/400 V 2N 50–60 Hz

Induktion 7.35 kW Tillverkad i Tyskland

Serienr.... 7.35 kW

ELECTROLUX

10.2 Data för kokzoner

Kokzon Nominell effekt(max värmeinställning) [W]	PowerBoost [W]	PowerBoostmaximal varaktighet [min]	Kokkärlets diameter [mm]
Höger fram 1400 2500 4 125 - 145
Höger bak 1800 2800 10 145 - 180
Flexibel induktions-kokzon	2300 3200 10 minst 100
Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek.		För bästa resultat bör kokkärl som är större än måtten tabellen undvikas.

11. ENERGIEFFEKTIVITET

11.1 Produktinformation\*

Modellidentifiering HKK670MF

Typ av häll Inbyggnadshäll
Antal kokzoner 2
Antal kokområden 1
Uppvärmningsmetod Induktion
Diameter på runda kokzoner (∅)	Höger fram	14,5 cm
	Höger bak	18,0 cm
Kokområdets längd (L) och bredd (W)	Vänster	L 41,8 cmW 24,8 cm
Energiförbrukning per kokzon (EC electric cooking) Höger fram		187,5 Wh/kg
		Höger bak

Kokområdets energiförbrukning (EC electric cooking) Vänster 187,0 Wh/kg

Hällens energiförbrukning (EC electric hob) 184,6 Wh/kg

* För Europeiska unionen enligt EU 66/2014. För Belarus enligt STB 2477-2017, bilaga A. För Ukraina enligt 742/2019.

EN 60350-2 - Elektriska matlagningsprodukter för hushåll – Del 2: Hällar – metoder för mätning av prestanda

11.2 Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

• Värm bara upp den mängd vatten du behöver.

• Sätt om möjligt alltid ett lock på kokkärlet.

• Ställ kokkärlet på kokzonen innan du aktiverar den.

• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

12. MILJÖSKYDD

Återvinn material med symbolen ⚡ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE

867366373-C-162022
