Produkttyp	Inbyggd induktionshäll
Märke	Electrolux
Modell	HOB750MI
Antal tillagningszoner	4
Värmeteknik	Induktion
Mått (B x D x H)	700 mm x 510 mm x 28 mm (utskärning: 550 x 490 mm)
Total effekt	7,35 kW
Strömförsörjning	220-240 V / 400 V 2N, 50-60 Hz
PowerBoost-funktion	Ja, tillgänglig på alla zoner (upp till 3600 W max)
Bryggfunktion	Ja, kopplar samman två vänstra zoner för stor tillagningsyta
Automatisk uppvärmning	Ja
Pausfunktion	Ja, sätter alla zoner på lägsta inställning
Timerfunktioner	Nedräkningstimer, Uppräkningstimer, Minutminder
Hob²Hood-funktion	Ja, automatisk eller manuell styrning av kompatibla fläktar via infraröd
Barnsäkerhetsanordning	Ja, låser kontrollpanelen
Låsfunktion	Ja, förhindrar oavsiktliga ändringar under tillagning
Restvärmeindikator	Ja, 3-stegs OptiHeat-kontroll
Automatisk avstängning	Ja, efter inställd tid beroende på värmeinställning
Kontrollpanel	Touchkontroll med sensorfält och kontrolllist
Hällens ytmaterial	Glas Keramik
Rengöring	Rengör med fuktig trasa och milt rengöringsmedel; använd skrapa för socker- eller plastspill
Energiförbrukning (häll)	177,9 Wh/kg (EU-standard)
Nettovikt	Ca 8 kg (uppskattning)
Reservdelar	Använd endast original Electrolux reservdelar

Vanliga frågor - HOB750MI ELECTROLUX

Varför kan jag inte aktivera hällen?

Se till att hällen är korrekt ansluten till strömförsörjningen och att säkringen inte har gått. Om säkringen går upprepade gånger, kontakta en kvalificerad elektriker. Kontrollera även att du inte rör vid flera sensorfält samtidigt.

Vad betyder felkoden 'E' följt av en siffra?

Detta indikerar ett fel. Försök stänga av och sätta på hällen igen efter 30 sekunder. Om felet kvarstår, koppla bort strömmen i 30 sekunder och återanslut. Om det fortfarande finns, kontakta ett auktoriserat servicecenter.

Varför gör hällen knastrande eller surrande ljud?

Dessa ljud är normala. Knastrande kan förekomma med flerskiktskärl, surrande vid hög effekt, klickande från elektrisk omkoppling och väsande från fläkten. De indikerar inte ett fel.

Hur använder jag PowerBoost-funktionen?

Tryck på P sensorfältet på önskad zon. Displayen visar 'P'. Funktionen ger extra effekt under en begränsad tid (t.ex. 4-10 minuter beroende på zon). Den återgår sedan till högsta normala inställningen.

Vilket kokkärl är lämpligt för induktion?

Använd kokkärl med tjock, platt magnetisk botten såsom gjutjärn, stål eller rostfritt stål med lämplig märkning. En magnet ska fastna på botten. Undvik aluminium, koppar, glas eller keramik.

Hur rengör jag bränt socker eller plast från hällen?

Använd omedelbart en speciell hällskrapa i en spetsig vinkel för att ta bort spill medan ytan fortfarande är varm men inte brinnande. Var försiktig med brännskador. Efter avkylning, rengör med fuktig trasa och milt rengöringsmedel.

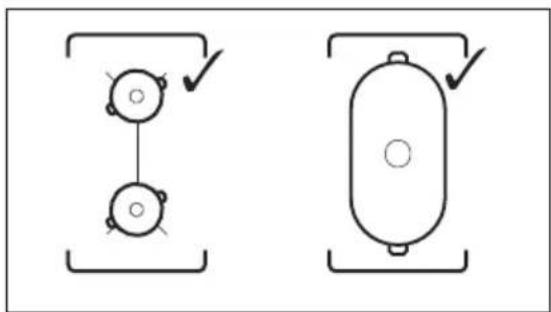

Vad är bryggfunktionen och hur använder jag den?

Bryggfunktionen kopplar samman två vänstra tillagningszoner så att de fungerar som en stor zon, idealisk för avlångt kokkärl. Placera kärlet så att det täcker båda zonernas centrum, tryck på Bridge-symbolen, ställ sedan in värmeinställningen. För att avaktivera, tryck på Bridge igen.

Varför stängs hällen av automatiskt?

Automatisk avstängning sker om ingen värmeinställning görs inom 10 sekunder efter aktivering, om alla zoner är avstängda, om något placeras på kontrollpanelen i över 10 sekunder, eller om hällen överhettas. Den aktiveras också efter långvarig användning (t.ex. 6 timmar vid låga inställningar).

Hur aktiverar jag barnsäkerhetsanordningen?

Aktivera hällen utan att ställa in någon värmeinställning. Tryck på Lås sensorfältet i 4 sekunder tills symbolen visas. För att avaktivera, upprepa samma steg. Det finns också en engångsöverskrivning för en enskild tillagningssession.

Kan jag använda hällen med en pacemaker?

Användare med pacemaker bör hålla ett minsta avstånd på 30 cm från induktionszonerna när hällen är i drift. Om du är osäker, kontakta din läkare.

BRUKSANVISNING HOB750MI ELECTROLUX

Bruksanvisning Platetopp

Bruksanvisning Inbyggnadshäll

DA 2

EN 20

FI 39

NO 58

SV 76

Electrolux

5.6 Automatisk opvarmning

Sådan stoppes lyden: Tryk på ⚠

- CountUp Timer

Sådan stoppes lyden: Tryk på ⏻.

Fare for personskade eller skade på produktet.

Fare for skade på produktet.

Indikatoren forsvinner när kokesonen er avkjølt.

5. DAGLIG BRUK

ADVARSEL!

Manuell betjening av viftehastigheten

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

registrera din produkt för bättre service: www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt: www.electrolux.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION....76
2. SÄKERHETSINSTRUKTIONER....78
3. INSTALLATION....80
4. PRODUKTBESKRIVNING....82
5. DAGLIG ANVÄNDNING....84
6. RÅD OCH TIPS....88
7. UNDERHÅLL OCH RENGÖRING....90
8. FELSÖKNING....90
9. TEKNISKA DATA....92
10. ENERGIEFFEKTIVITET....93
11. MILJÖSKYDD....93

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för

eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

- Barn ska hållas under uppsikt så att de inte leker med produkten.

- Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.

- WARNING! Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.

- Om maskinen har ett barnlås ska den aktiveras.

- Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

- WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.

- WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

- En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.

• WARNING! Produkten får inte strömförsörjas via en extern kopplingsanordning, såsom en timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.
• FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.
• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Efter användning ska hällen stängas av med kontrollen. Förlita dig inte på kokkärlsdetektorn.
• Om keramik-/glasytan är sprucken ska produkten stängas av nätsladden dras ur. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

WARNING!

Risk för personskador och skador på produkten föreligger.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Minsta avstånd till andra produkter ska beaktas.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

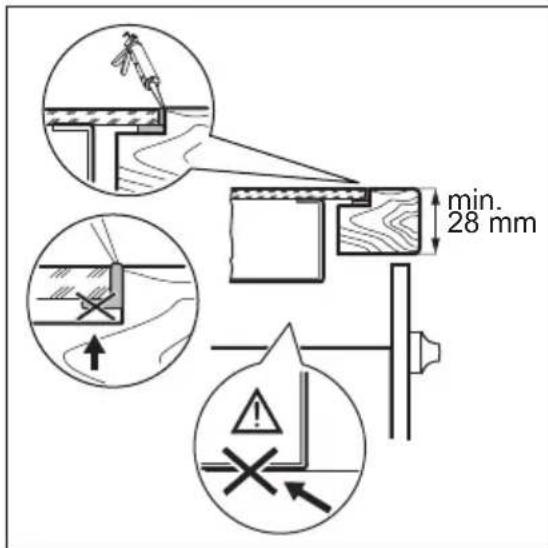

• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.

• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Varje produkt har fläktar som kyler ner i botten.
• Om produkten är installerad ovanför en låda:

- Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet.

– Se till att avståndet mellan apparatens undersida och föremål som förvaras i lådan uppgår till minst 2 cm.

- Ta bort eventuella separeringspaneler installerade i skåpet under produkten.

2.2 Elektrisk inkoppling

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd korrekt kabel för den elektriska huvudledningen.
• Förhindra trassel avseende kabeln för den elektriska huvudledningen.
• Se till att ett skydd mot elchock är installerat.
• Använd klämman för dragavlastning på kabeln.

• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag.

• Använd inte grenuttag eller förlängningssladdar.

• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ta bort all förpackning, märkning och skyddsfilm (om tillämpligt) före första användning.
• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.

• Använd inte produkten som arbets- eller avlastningsyta.

• Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar.

• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• När du lägger maten i het olja kan den stänka.

WARNING!

Risk för brand och explosion

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

• Låt inte heta kokkärl stå på kontrollpanelen.
• Lägg inte på några värmskydd på hällens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Lägg inte aluminiumfolie på produkten.
• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor på glaset/glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.

- Denna produkt är endast avsedd för matlagning. Ugnen får inte användas för andra ändamål, t.ex. rumsuppvärmning.

2.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av produkten och låt den kallna före rengöring.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer ....

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

• Hällen är försedd med en nätkabel.
• För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F som motstår temperaturer på 90 °C eller högre. Kontakta ett auktoriserat servicecenter. Nätkabeln får endast bytas ut av en behörig elektriker.

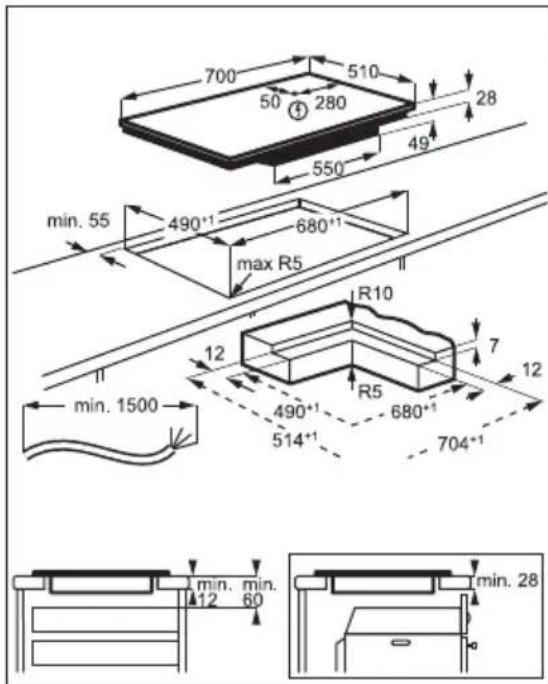

3.4 Montering

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avständ mellan produkterna.

Om produkten har installerats ovanför en låda kan hållens ventilation värma upp det som förvaras i lådan när hållen används.

Se videoguiden "Så installerar du din induktionshäll från Electrolux – skarvlös installation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

4.2 Beskrivning av kontrollpanelen

Använd touchkontrollerna för att använda produkten. Displayerna, indikeringarna och ljudsignalerna markerar vilka funktioner som är aktiverade.

	Touch-kontroll	Funktion Beskrivning
1	➊	PÅ / AV (ON/OFF) För att aktivera och avaktivera hällen.
2	➎	Knapplås / Barnlås För att låsa / låsa upp kontrollpanelen.
3	||	Paus För att aktivera och avaktivera funktionen.
4	➍	Bridge För att aktivera och avaktivera funktionen.
5	- Värmelägesdisplay För att visa det inställda värmeläget.
6	- Timerindikatorer för kokzonerna	För att visa för vilken kokzon tiden är inställd.
7	- Timerdisplay	För att visa tiden i minuter.
8		Hob ^2 Hood För att aktivera och inaktivera manuellt läge för funktionen.
9		- För att välja kokzon.
10	+/-	- För att öka eller minska tiden.
11	P	PowerBoost För att aktivera funktionen.
12	- Inställningslist För inställning av värmeläge.

4.3 Visningar av värmeinställning

Display Beskrivning
0	Kokzonen är avstängd.
1 - 14	Kokzonen är på.
u	Paus är på.
A	Automatisk uppvärmning är på.
P	PowerBoost är på.
E + siffra	Ett fel har uppstått.
≡ / ☑ -	OptiHeat Control (3-stegs restvärmeindikator): tillagar fortfarande / varmhållning / restvärme.
L	Knapplås / Barnlås är på.
F	Kokkärlet är felaktigt eller för litet, eller inget kokkärl är placerat på kokzonen.
-	Automatisk avstängning är på.

4.4 OptiHeat Control (3-stegs restvärmeindikator)

WARNING!

lyser finns det risk för brännskador från restvärme.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme.

Indikatorerna ☐ /☐ visas när en kokzon är varm. Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

5. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

5.1 Aktivera och avaktivera

Tryck på Ⓤ1 sekund för att sätta på eller stänga av hällen.

5.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avstängda.
• du inte ställer in värmeläge efter hällen har satts på.
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl. Symbolen F tänds och kokzonen stängs av automatiskt efter 2 minuter.
• du stänger inte av en kokzon eller ändrar värmeläget. Efter en stund tänds och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeinställning Hällen stängs av efter

1 - 3

6 timmar

4 - 7 5 timmar

8 - 9 4 timmar

10 - 14 1,5 timme

5.3 Värmeläge

För inställning eller ändring av värmeläge:

Tryck på inställningslisten vid rätt värmeläge eller flytta fingret längs med inställningslisten tills du när rätt värmeläge.

5.4 Använda kokzonerna

Ställ kokkärlet i mitten av vald kokzon. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

Du kan använda ett stort kokkärl på två kokzoner samtidigt. Kokkärlet måste täcka mitten av båda zonerna men får inte gå utanför markeringarna. Om kokkärlet är placerat mellan två mittpunkter kommer inte Bridge-funktionen att aktiveras.

Funktionen är igång när kastrullen täcker mitten på de två zonerna.

Den här funktionen kopplar ihop två kokzoner på vänster sida till en gemensam zon.

Ställ först in värmeinställningen för en av kokzonerna till vänster.

Aktivera funktionen genom att trycka på 1). Ställ in eller ändra värmeinställningen genom att trycka på en av kontrollsensorerna.

För att inaktivera funktionen: tryck på ■) Kokzonerna fungerar oberoende av varandra.

5.6 Automatisk uppvärmning

Aktivera den här funktionen för att få önskad värmeinställning på kortare tid. När den är på, fungerar zonen på den högsta inställningen i början och fortsätter därefter att koka på önskad värmeinställning.

För att aktivera funktionen måste kokzonen vara kall.

För att aktivera funktionen för en kokzon: tryck på R tänds). Tryck direkt på önskat värmeläge. Efter 3 sekunder tänds R.

För att avaktivera funktionen: ändra värmeläget.

5.7 PowerBoost

Den här funktionen gör mer effekt tillgänglig för induktionskokzonerna. Funktionen kan bara aktiveras för induktionskokzonen under en begränsad tidsperiod. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläget.

Se avsnittet "Teknisk data".

För att aktivera funktionen för en kokzon: tryck på P tänds.

För att avaktivera funktionen: ändra värmeläget.

5.8 Tidtagning

- Nedräkningstimer

Du kan använda den här funktionen för att ställa in tiden för en enda tillagningssession. Ställ först in värmeinställningen för kokzonen, ställ därefter in funktionen.

Ställa in kokzonen: tryck på flera gånger tills indikatorn för en kokzon tänds.

Aktivera funktionen: tryck på + på timern för att ställa in tiden (00 - 99 minuter). När indikatorn för kokzonen börjar blinka räknas tiden ned.

För att se återstående tid: tryck på för att ställa in kokzonen. Kokzonens indikator börjar blinka. På displayen visas den återstående tiden.

Ändra tiden: tryck på för att ställa in kokzonen. Tryck på + eller -

För att avaktivera funktionen: tryck på för att ställa in kokzonen och tryck därefter på. Den kvarvarande tiden räknas ner till 00. Kokzonens indikator slocknar.

En ljudsignal hörs och 00 blinkar när sluttiden uppnåtts. Kokzonen avaktiveras.

För att stänga av ljudet: tryck på ⚠

- CountUp Timer

Den här funktionen kan användas för att kontrollera hur länge kokzonen är igång.

Ställa in kokzonen: tryck på flera gånger tills indikatorn för en kokzon tänds.

Aktivera funktionen: tryck på på timern. UP släcks. När indikatorn för kokzonen börjar blinka räknas tiden upp. Displayen växlar mellan och räknad tid (i minuter).

För att se hur länge kokzonen är igång:

tryck på för att ställa in kokzonen. Kokzonens indikator börjar blinka. Displayen visar hur länge kokzonen har varit igång.

För att avaktivera funktionen: tryck på och därefter på eller. Kokzonens indikator slocknar.

• Signalur

Du kan använda den här funktionen när hällen är på och tillagningszonerna inte används. Displayen visar värmeläget

Aktivera funktionen: tryck på och därefter på eller för timern för att ställa in tiden. När sluttiden uppnåtts hörs en ljudsignal och 00 blinkar.

För att stänga av ljudet: tryck på ⏻.

i

Denna funktion påverkar inte kokzonernas funktioner i övrigt.

5.9 Paus

Den här funktionen ställer in alla påslagna tillagningszoner på den lägsta värmeinställningen.

När funktionen är på är alla andra symboler på kontrollpanelerna lästa.

Funktionen stoppar inte timerfunktionerna.

1. För att aktivera -funktionen trycker du på lknappen.

tänds. Värmeinställningen sänks till 1.

1. För att inaktivera funktionen: trycker du på ||.

Föregående värmeläge släge tänds.

5.10 Knapplås

Du kan låsa kontrollpanelen medan kokzonerna är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Aktivera funktionen: tryck på 📋. tänds i 4 sekunder. Timern förblir på.

För att avaktivera funktionen: tryck på Föregående värmeläge aktiveras.

i

När du avaktiverar hällen stängs även denna funktion av.

5.11 Barnlås

Denna funktion förhindrar oavsiktlig användning av hållen.

Aktivera funktionen: aktivera hällen med ①. Ställ inte in något värmeläge. Tryck på i 4 sekunder. tånds. Inaktivera hällen med ①.

För att avaktivera funktionen: aktivera hällen med ①. Ställ inte in något värmeläge. Tryck på ②4 sekunder. tänds. Inaktivera hällen med ③

För att kringgå funktionen för ett enskilt tillagningstillfälle: aktivera hällen med Ⓙ tänds. Tryck på 4 sekunder. Ställ in värmeläge inom 10 sekunder. Hällen kan nu användas. Om du avaktiverar hällen med Ⓘ aktiveras funktionen igen.

5.12 OffSound Control (Aktivera och inaktivera ljud)

Stäng av hällen. Tryck på 3 sekunder. Displayen tänds och släcks. Tryck på 3 sekunder. beller tänds. Tryck på på + timern för att välja något av följande:

- –tjudet är avstängt

- -judet är på

Vänta tills hällen stängs av automatiskt för att bekräfta ditt val.

När denna funktion är inställd på bhör du endast ljuden när:

- du trycker på ①

- Signalur är klar

• Nedräkningstimer är klar

- du ställer något på kontrollpanelen.

5.13 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna funktion den tillgängliga effekten mellan alla kokzoner. Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

• Kokzonerna är grupperade enligt plats och antal faser i hållen. Varje fas har en maximal elektricitetsbelastning på (3700 W). Om hållen när gränsen för maximal effekt inom en fas reduceras effekten för kokzonerna automatiskt.
• Värmeinställningen för den senast valda tillagningszonen prioriteras alltid. Den återstående effekten delas mellan de tidigare aktiverade tillagningszonerna i omvänd ordning.
• Värmeinställningen för de reducerade zonerna ändras mellan den ursprungligen valda värmeinställningen och den reducerade värmeinställningen.
• Vänta tills displayen slutar blinka eller minska värmeinställningen för den valda tillagningszonen. Tillagningszonerna fortsätter att arbeta med den reducerade värmeinställningen. Ändra värmeinställningarna för tillagningszonerna manuellt vid behov.

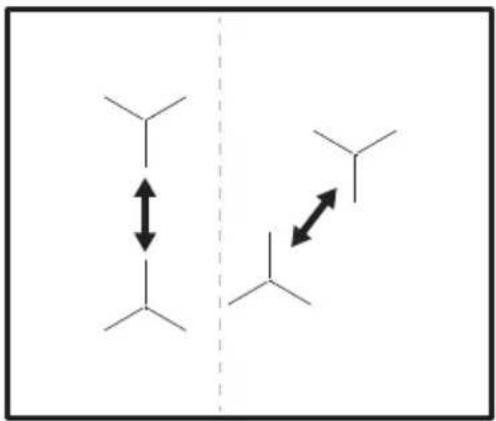

Se bilden för möjliga kombinationer där effekten kan fördelas mellan kokzonerna.

Det är en avancerad automatisk funktion som kopplar hällen till en speciell köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt.

Fjärrsystemet är för de flesta köksfläktar är inaktiverade från början. Aktivera det innan du använder funktionen. Läs köksfläktens bruksanvisning för mer information.

Använda funktionen automatiskt

Om funktionen ska användas automatiskt ställer du in det automatiska läget på H1 – H6. Hällen är ursprungligen inställd på H5.Fläkten reagerar när hällen aktiveras. Hällen känner av kokkärlets temperatur automatiskt och justerar fläktens hastighet därefter.

Automatiska lägen

Automa-tiskt Ijus	Kokning1)	Stek-ning2)
Läge H0 Av Av Av
Läge H1 På Av Av
Läge H23)	På Fläkthastig-het 1	Fläkthastig-het 1
Läge H3 På Av Fläkthastig-		het 1
Läge H4 På Fläkthastig-		Fläkthastig-het 1
Läge H5 På Fläkthastig-		Fläkthastig-het 2
Läge H6 På Fläkthastig-		Fläkthastig-het 3

1) Hällen känner av kokningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.

2) Hällen känner av stekningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.

3) I det här läget aktiveras fläkten och lampan, och går inte efter temperaturen.

Ändra det automatiska läget

1. Stänga av produkten.

2. Tryck på Ⓐ i 3 sekunder. Displayen tänds och släcks.

3. Tryck på 3 sekunder.

4. Tryck på några gånger tills tänds.

5. Tryck på på timern för att välja ett automatiskt läge.

Inaktivera funktionens automatiska läge om du vill använda köksfläkten direkt på fläktpanelen.

När du är klar med matlagningen och stänger av hällen kan köksfläkten fortsätta gå under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på fläkten under kommande 30 sekunder.

Styra fläkthastigheten manuellt

Du kan även styra funktionen manuellt. Det gör du genom att trycka på 📄är hällen är igång. Då inaktiveras automatiskt styrning av funktionen och du kan ändra fläkthastigheten manuellt. När du trycker på ökar du fläkthastigheten med ett. När du när en intensiv nivå och trycker på ügen ställs fläkthastigheten in på 0 igen och då stängs köksfläkten av. Starta fläkten igen med fläkthastighet 1 genom att trycka på ____.

Aktivera automatiskt styrning av funktionen genom att stänga av hällen och sedan slå på den igen.

Du kan ställa in hällen på att aktivera belysningen automatiskt när du slår på hällen. Detta gör du genom att ställa in det automatiska läget på H1 – H6.

Belysningen i köksfläkten släcks två minuter efter att hällen stängts av.

6. RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

6.1 Kokkärl

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl.

• Kokkärlets botten måste vara så tjock och plan som möjligt.
• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.
• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset.

Kokkärlsmaterial

- rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).

- inte rätt: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.
• en magnet fäster på kastrullens botten.

Kokkärlets mått

• Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.
• Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.
• Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet "Specifikationer för kokzonen". Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hållfunktionerna.

Se "Tekniska data".

6.2 Ljud under användning

Om du hör:

• knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

- surrande: du använder en hög effektnivå.

- klickande: elektrisk omkoppling sker.

- susande: beror detta på att fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

6.3 Öko Timer (Eco Timer)

För att spara energi inaktiveras kokzonen före signalen från nedräkningstimern.

Skillnaden i användningstiden beror på den inställda värmenivån och tillagningstiden.

6.4 Exempel på matlagningstillämpningar

Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast riktvärden.

Värmeinställning	Använd för att: Tid (min) Tips
- 1	Håll tillagad mat varm. efter be-hov	Sätt på ett lock på kokkärlet.
1 - 3 Hollandaisesås, smält: smör, choklad, gelatin.	5 - 25 Blanda då och då.
1 - 3 Solidifiera: fluffiga omelett, bakade ägg.	10 - 40 Laga mat med lock på.
3 - 5 Småkoka ris och mjölkrätter, värma färdiglagade rätter.	25 - 50 Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
5 - 7 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar vätska.
7 - 9 Ångkoka potatis. 20 - 60 Använd max. 1⁄4 liter vatten till 750 g potatis.
7 - 9 Tillaga större mängder mat, grytor och soppor.	60 - 150 Upp till 3 l vätska plus ingredienser.
9 - 12 Skonsam fritös: schakt, kalv cordon bleu, kotletter, rissoler, korvar, lever, roux, ägg, pannkakor, munkar.	efter be-hov	vänd efter halva tiden
12 - 13 Grovstekt, hargbrun, ryggbiffar, biffar. 5 - 15 vänd efter halva tiden
14 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.
P	Koka upp stora mängder vatten. PowerBoost är aktiverad.

6.5 Råd och tips för Hob²Hood

När du använder hällen med funktionen:

• Skydda köksfläktens panel mot direkt solljus.

• Rikta inte halogenlampan direkt mot mot köksfläktens panel.

• Täck inte över hällens kontrollpanel.

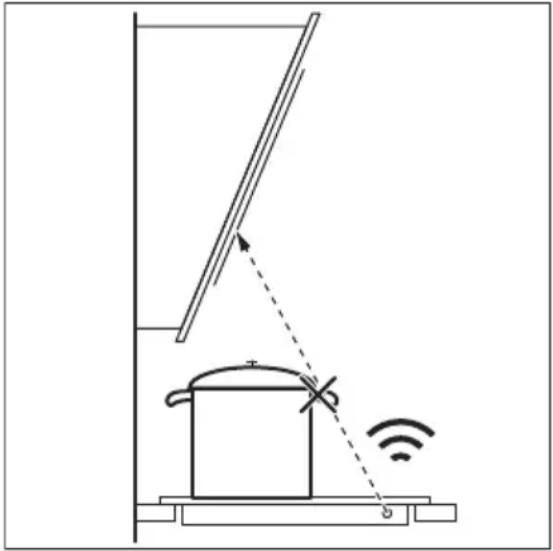

• Bryt inte signalen mellan hällen och köksfläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden.

Fläktkåpan på bilden är bara ett exempel.

Andra fjärrstyrda apparater kan kan blockera signalen. Använd inga andra apparater nära hällen när Hob ^2 Hood används.

Köksfläktar med Hob²Hood-funktion

Se hela sortimentet av köksfläktar som fungerar med denna funktion på vår konsumentwebbplats. Electrolux köksfläktar som fungerar med denna funktion skall ha symbolen

7. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

7.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Rengör hällens yta med lämpligt rengöringsmedel.
• Använd en speciell skrapa för glaset.

7.2 Rengöring av hällen

- Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller

socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.

• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.

- Ta bort missfärgning på blank metall: använd en lösning av vatten och vinäger och rengör glasytan med en trasa.

8. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

8.1 Vad gör jag om...

Problem Möjlig orsak Avhjälpa felet
Det går inte att aktivera eller använda hållen.	Hällen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.	Kontrollera att hållen är korrekt anslu-ten till strömförsörjningen.
Säkringen har gått. Kontrollera att säkringen är orsaken till		felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Du har inte ställt in värmeinställning-en på 10 sekunder.		Aktivera hållen igen och ställ in värme-inställningen på mindre än 10 sekun-der.
Du har tryckt på 2 eller fler touch-kontroller samtidigt.		Tryck bara på en touchkontroll.
Paus är på. Se "Daglig användning".
Det finns vatten- eller fettstänk på kontrollpanelen.		Rengör kontrollpanelen.
Ett konstant pipljud hörs. Den elektriska anslutningen är felak-tig.		Dra ur elkontakten. Tala med en behö-rig elektriker som kontrollerar installa-tionen.
En ljudsignal hörs och hållen stängs av.En ljudsignal hörs när hållen stängs av.	Du har ställt något på en eller flera touchkontroller.	Ta bort föremålet från touch-kontroller-na.
Hällen stängs av. Du satte något på touch-kontrollen1.		Ta bort föremålet från touch-kontrollen.
Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn vara trasig.		Kontakta ett auktoriserat servicecenter om zonen varit på tillräckligt länge för att vara varm.
Du använder en väldigt hög kastrullsom blockerar signalen.		Ta en mindre kastrull, byt kokzon eller styr fläkten manuellt.
Automatisk uppvärmning funge-rar inte.	Zonen är varm. Låt zonen kallna tillräckligt.
Den högsta värmeinställningen är inställd.		Den högsta värmeinställningen har samma effekt som funktionen.
Värmeinställningen ändras mellan två nivåer.	Effektreglering är på. Se "Daglig användning".
Kontrollpanelen är varm när du rör vid den.	Kokkärlet är för stort eller så står det för nära kontrollpanelen.	Placera stora kokkärl på de bakre zo-nerna om möjligt.
Det hörs inget ljud när du trycker på touch-kontrollerna.	Ljudet är avaktiverat. Aktivera ljudet. Se "Daglig använd-ning".
tänds.	Barnlås eller Knapplås är på. Se "Daglig användning".
tänds.Kokkärlet passar inte. Använd kokkärl som är lämpliga för in-	Det finns inget kokkärl på zonen. Ställ kokkärlet på zonen.duktionshällar. Se "Råd och tips".
Diametern på kokkärlets botten ärför liten för zonen.		Använd kokkärl med rätt mätt. Se "Tekniska data".
och en siffra tänds.	Det har uppstått ett fel på hällen. Stäng av hällen och sätt på den igen
		efter 30 sekunder. Om visas igen ska du dra ur elkontakten. Sätt i elkon-takten igen efter 30 sekunder. Kontak-ta auktoriserat servicecenter om pro-blemet fortsätter.

8.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Uppge även den tresiffriga koden för glaskeramiken (den sitter i hörnet på glasytan) och vilka felmeddelanden som

visas. Kontrollera att du använde hällen på rätt sätt. I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

9. TEKNISKA DATA

9.1 Produktdekal

Modell HOB750MI PNC 949 599 013 00

Typ 62 C4A 01 AA 220–240 V/400 V 2N 50–60 Hz

Induktion 7.35 kW Tillverkad i: Tyskland

Serienr.... 7.35 kW

ELECTROLUX

9.2 Data för kokzoner

Kokzon Nominell effekt(max värmeinställning) [W]		PowerBoost [W] PowerBoostmaximal varak-tighet [min]	Kokkärlets diameter [mm]
Vänster fram 2300 3200 10 125 - 210
Vänster bak 2300 3200 10 125 - 210
Mittre fram	1400 2500 4	125 - 145
Höger bak	2300 3600 10 205 - 240

Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek.

För bästa resultat bör kokkärl som är större än måtten tabellen undvikas.

10. ENERGIEFFEKTIVITET

10.1 Produktinformation\*

Modellidentifiering HOB750MI

Typ av häll Inbyggnadshäll
Antal kokzoner 4
Uppvärmningsmetod Induktion
Diameter på runda kokzoner (∅) Vänster fram		21,0 cm
	Vänster bak	21,0 cm
	Mittre fram	14,5 cm
	Höger bak	24,0 cm
Energiförbrukning per kokzon (EC electric cooking) Vänster fram		179,6 Wh/kg
	Vänster bak	177,0 Wh/kg
	Mittre fram	180,2 Wh/kg
	Höger bak	174,6 Wh/kg

Hällens energiförbrukning (EC electric hob) 177,9 Wh/kg
* För Europeiska unionen enligt EU-förordning 66/2014. För Belarus enligt STB 2477-2017, bilaga A. För Ukraina enligt 742/2019.
EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda.
Energimätningarna för kokområdet identifieras av markeringarna för respektive kokzon.

10.2 Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

• Värm bara upp den mängd vatten du behöver.
• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du aktiverar den.
• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

11. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE

867373122-B-112022
