Produkttyp	Inbyggnadsugn
Modell	COP826V
Märke	Electrolux
Mått (fram)	Höjd: 594 mm, Bredd: 595 mm, Djup: 567 mm
Mått (bak)	Höjd: 576 mm, Bredd: 559 mm
Inbyggnadsdjup	546 mm
Djup med öppen dörr	1027 mm
Vikt	35.5 kg
Ugnsvolym	71 L
Energiklass	A+
Energiförbrukning (konventionell)	1.09 kWh/cykel
Energiförbrukning (varmluft)	0.69 kWh/cykel
Värmefunktioner	True Fan Cooking, Conventional Cooking, SteamBake, Pizza Function, Bottom Heat, Frozen Foods, Moist Fan Baking, Grill, Turbo Grilling
Rengöringstyp	Pyrolytisk rengöring (3 nivåer: Lätt 1h, Normal 1.5h, Genomgående 3h)
Specialfunktioner	Matssensor, Assisterad tillagning, Mekaniskt dörrlås, Infällbara vred, Wi-Fi-anslutning
Medföljande tillbehör	Galler, Bakplåt, Grill/stekpanna, Bakplåt för patisserie, Matssensor
Säkerhetsfunktioner	Barnlås, Automatisk avstängning, Kylfläkt, Mekaniskt dörrlås
Strömförsörjning	220-240 V AC, 50/60 Hz (typisk, kontrollera märkplåt)
Wi-Fi-frekvensband	2.4 GHz och 5 GHz
Trådlöst protokoll	IEEE 802.11 b/g/n (2.4 GHz), IEEE 802.11 a/n (5 GHz), Bluetooth LE
Reservdelstillgänglighet	Originalreservdelar finns via auktoriserat servicecenter

Vanliga frågor - COP826V ELECTROLUX

Hur startar jag ugnen?

Tryck på det infällbara vredet för att fälla ut det, vrid sedan värmefunktionsvredet för att välja en funktion. Ugnen börjar fungera. För att stänga av, vrid tillbaka vredet till avstängt läge.

Vad är pyrolytisk rengöring och hur använder jag den?

Pyrolytisk rengöring använder hög temperatur för att bränna bort matrester. Ta bort alla tillbehör och gallerstöd, rengör ugnsbotten och glasluckan, välj sedan ett rengöringsprogram (C1: 1h lätt, C2: 1.5h normal, C3: 3h genomgående) från Meny > Rengöring. Ugnsluckan låses under processen.

Hur ansluter jag ugnen till Wi-Fi?

Ladda ner appen My Electrolux Kitchen på din mobila enhet. Vrid funktionsväljaren till ≡ (Meny), gå sedan till Inställningar > Wi-Fi och aktivera det. Följ appens instruktioner för att slutföra anslutningen.

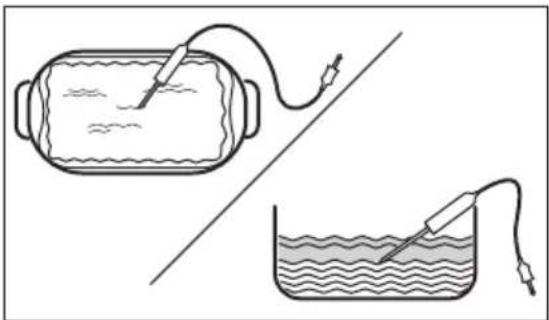

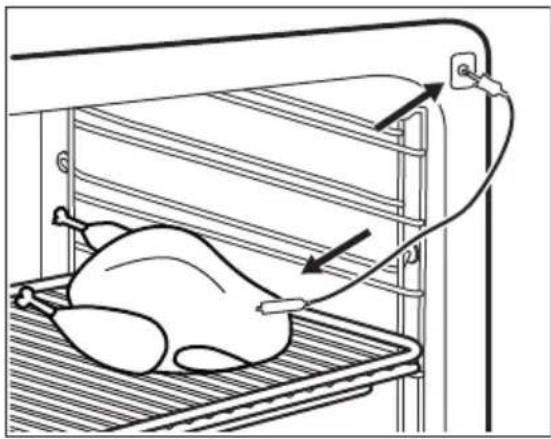

Hur använder jag matssensorn?

Sätt in matssensorspetsen i den tjockaste delen av maten (t.ex. kött, fågel, gryta). Anslut kontakten till uttaget på ugnens framsida. Ställ in önskad kärntemperatur med kontrollvredet. När maten når den temperaturen signalerar ugnen och stannar (eller fortsätter beroende på inställningar).

Vad ska jag göra om ugnen inte värms upp?

Kontrollera att: ugnen är korrekt ansluten till strömförsörjningen, ugnsluckan är stängd, den automatiska avstängningen inte är aktiverad, barnlåset är avstängt och säkringen inte har gått. Om problemet kvarstår, kontakta ett auktoriserat servicecenter.

Hur rengör jag ugnsutrymmet?

För daglig rengöring, använd en mjuk trasa med varmt vatten och milt rengöringsmedel. För envisa rester, använd den pyrolytiska rengöringsfunktionen. För ugnsbottenfördjupningen (ångfunktion), häll 250 ml vitvinsvinäger (max 6%) i fördjupningen, låt verka i 30 minuter, torka sedan rent.

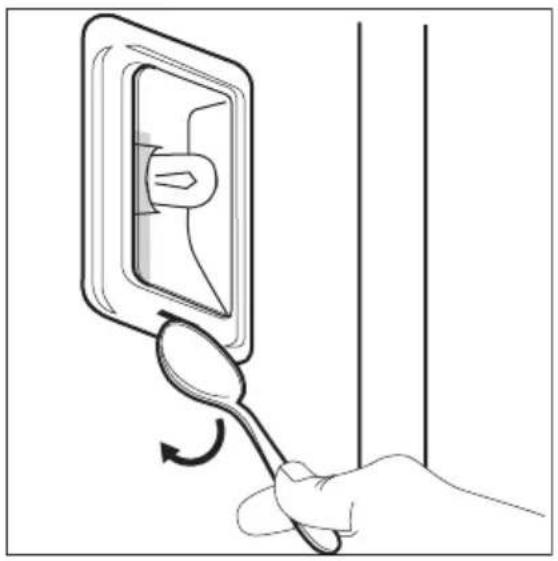

Hur byter jag ugnslampan?

Stäng av ugnen och koppla bort den från strömförsörjningen. Lägg en trasa på botten. För topplampan, vrid glasskyddet för att ta bort det. För sidolampan, ta bort det vänstra gallerstödet och använd ett trubbigt föremål för att ta bort skyddet. Byt ut med en 300°C värmebeständig lampa (samma specifikationer). Sätt tillbaka skyddet och gallerstödet.

Vad betyder felkod 'Err C2'?

Fel 'Err C2' indikerar att matssensorns kontakt har tagits bort från uttaget under tillagning. Se till att kontakten är helt insatt. Om felet kvarstår, starta om ugnen genom att koppla bort strömmen i några sekunder.

Hur ställer jag in tiden på ugnen?

Gå in i menyn genom att vrida funktionsväljaren till ≡. Navigera till Inställningar > Tid. Använd kontrollvredet för att ställa in korrekt timme och minut, tryck sedan på OK för att bekräfta.

Kan jag använda ugnen med luckan öppen?

Nej, tillaga alltid med ugnsluckan stängd. Att öppna luckan under drift släpper ut värme och kan påverka tillagningsresultat och energieffektivitet. Funktionen Fuktig varmluftsgräddning kräver också stängd lucka.

BRUKSANVISNING COP826V ELECTROLUX

SV Inbyggnadsugn Bruksanvisning 166

VI TÄENKER PÅ DIG

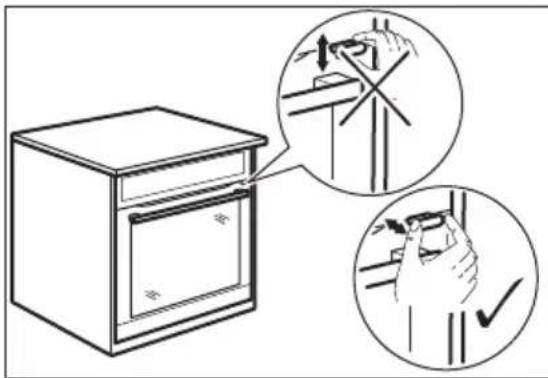

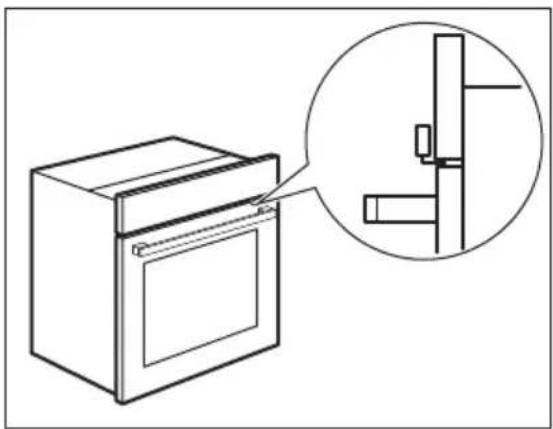

9.4 Mekanisk lågelås

Tryk ikke på lågelåsen, när du lukker ovnlågen.

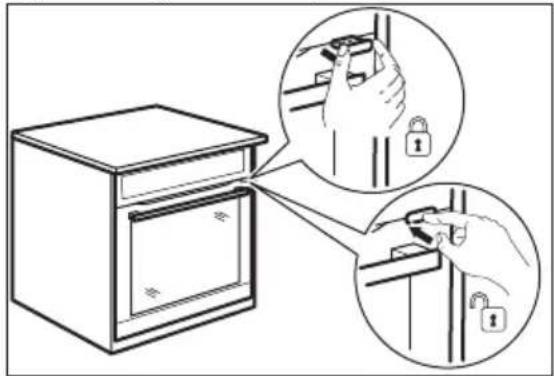

9.5 Anvendelse: Mekanisk lågelås

Trin 1 Træk lågelåsen frem, indtil den låses, for at läse lägen.

Trin 2 For at läse op for lägen skal du trykke lågelåsen tilbage i panelet.

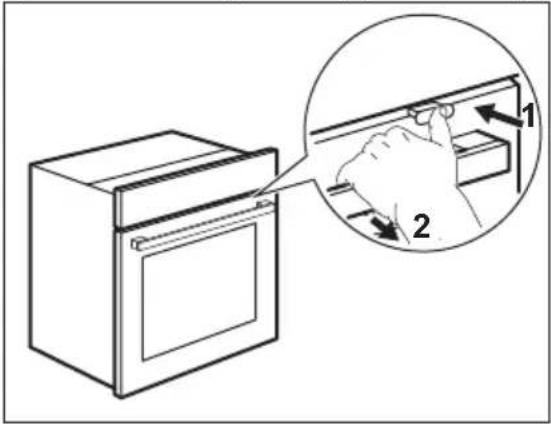

Åbning af den läste läge

Du kan åbne lågen, när den mekaniske lågelås er låst.

Når du lukker lågen, skal du sørge for, at lågelåsen forbliver låst.

10. RÅD OG TIPS

4.1 Skjult lås.... 134

4.2 Betjeningspanel.... 134

1. F∅R F∅RSTE GANGS BRUK......136

Fare for skade på produktet.

Risiko for skade, brann eller skade på produktet.

Vannet lekker ut av ovnen. Det er for mye vann i ovnen.

12.2 Servicedata

Hvis du ikke greier å løse problemet selv, kontakter du forhandleren eller et autorisert servicesenter.

Slå av lampen under matlaging. Slå den på kun när du behøver den.

Baking med fukt

Tack för att du har köpt en Electrolux-produkt. Du har valt en produkt som kommer med årtionden av yrkeserfarenhet och innovation. Den är genialisk och elegant, och den har den utformats med dig i åtanke. När du än använder den kan du känna dig trygg med att veta att du får fantastiska resultat varje gång.

Välkommen till Electrolux.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation:

www.electrolux.com/support

registrera din produkt för bättre service:

www.registerelectrolux.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.electrolux.com/shop

Ladda ner My Electrolux Kitchen-appen för fler recept, tips och felsökning.

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad: Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

i Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION......168

1.1 Säkerhet för barn och personer med funktionsnedsättning....168

1.2 Allmän säkerhet....169

1. SÄKERHETSINSTRUKTIONER......170

2.4 Underhåll och rengöring.... 172

2.5 Pyrolysrengöring....173

2.6 Lampa inuti produkten.... 173

2.7 Service....173

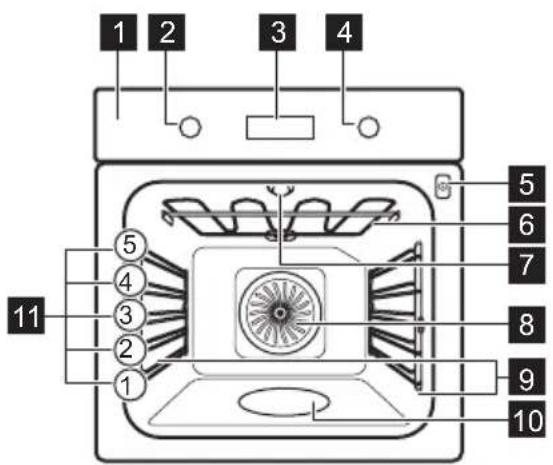

3.1 Allmän översikt.... 174

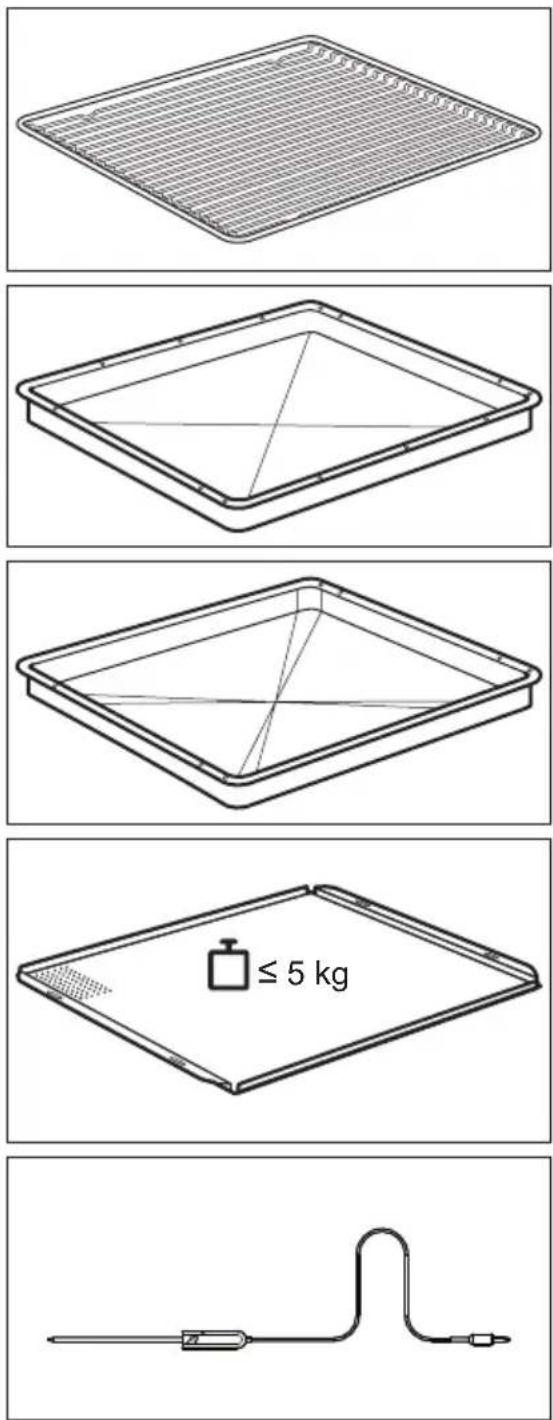

3.2 Tillbehör....175

1. SÅ HÄR SLÅR DU PÅ OCH STÄNGER AV UGNEN....175

4.1 Infällbara vred....175

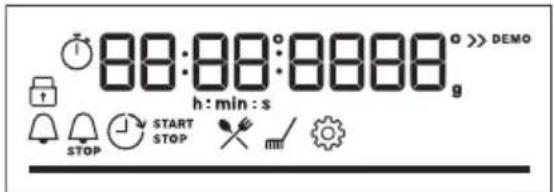

4.2 Kontrollpanel....176

5. FÖRE FÖRSTA ANVÄNDNING...... 177

5.1 Första rengöring.... 177
5.2 Initial föruppvärmning.... 177
5.3 Trådlös anslutning 177
5.4 Programlicenser....178

6. DAGLIG ANVÄNDNING.... 178

6.1

Så här ställer du in: Tillagningsfunktion er....179

6.2 Värmefunktioner.... 179

6.3 Anvisningar om: Bakning med fukt....181

6.4

Så här ställer du in: Tillagningshjälp..181
6.5 Tillagningshjälp med recept......182

7. KLOCKFUNKTIONER.... 187

Så här ställer du in: Klockfunktioner.. 187

9.1 Knapplås....191
9.2 Automatisk avstängning......191
9.3 Kylfläkt.... 191
9.4 Mekaniskt lucklås....192
9.5 Så här använder du: Mekaniskt lucklås....192

10. RÅD OCH TIPS....193

10.1 Bakning med fukt......193
10.2 Bakning med fukt - rekommenderade tillbehör......194
10.3 Tillagningstabeller för testinstitut....194

11. SKÖTSEL OCH RENGÖRING...... 196

11.1 Anmärkningar om rengöring..... 196
11.2 Hur man rengör: Fördjupning i ugnsutrymmet....197
11.3 Hur man tar bort: Ugnsstegar.... 197
11.4 Så här använder du: Pyrolytisk rengöring.... 197
11.5 Påminnelse om rengöring......199

11.6

Hur man tar bort och installerar: Lucka n....199
11.7 Byte av: Lampa....200

12. FELSÖKNING....201

12.1 Vad gör jag om 201
12.2 Serviceinformation......202

13. ENERGIEFFEKTIVITET......203

13.1 Produktinformation och produktinformationsblad*......203
13.2 Energibesparing....204

14. MENYSTRUKTUR.... 204

14.1 Meny....204
    note right of D: My Electrolux Kitchen app
    note right of D: Apple App Store
    note right of D: Google Play

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten och mobilenheter med My Electrolux Kitchen.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Installation av denna produkt och byte av kabeln får endast utföras av behörig person.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Bryt strömförsörjningen till apparaten före utförande av underhåll.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika elektrisk fara.
• WARNING: Kontrollera att produkten är avstängd innan du byter lampa för att undvika risken för elstötar.
• WARNING: Produkten och åtkomliga delar blir mycket varma under användning. Var försiktig så att du undviker att vidröra värmeelementen.
• Använd alltid ugnsvantar för att ta ut eller sätta in tillbehör eller eldfasta formar.
• Använd endast matlagningstermometern som rekommenderas för den här produkten.

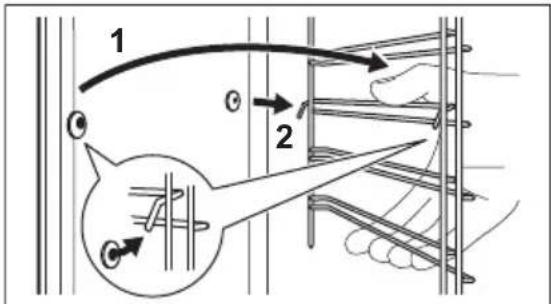

• För att ta bort ugnsstegarna drar du först ut den främre delen av ugnsstegen och sedan den bakre delen från sidoväggarna. Sätt tillbaka ugnsstegarna i omvänd ordning.

• Använd inte ångrengörare vid rengöring av produkten.

• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.

• Extra spill måste tas bort manuellt före pyrolytisk rengöring. Ta bort alla delar från ugnen.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Dra aldrig produkten i handtaget.
• Installera produkten på en säker och lämplig plats som uppfyller installationskraven.
• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera, före installation av produkten, att ugnsluckan kan öppnas enkelt utan motständ.
• Produkten är utrustad med ett elektriskt kylsystem. Den måste användas med den elektriska strömförsörjningen.
• En inbyggnad enhet måste uppfylla stabilitetskraven enligt DIN 68930.

Skåpets minimihöjd (minsta höjd för skåpet under bänk)	578 (600) mm
Skåpets bredd 560 mm
Skåpets djup 550 (550) mm
Höjd på produktens främre del 594 mm
Höjd på produktens bakre del 576 mm
Bredd på produktens främre del 595 mm
Bredd på produktens bakre del 559 mm
Produktens djup 567 mm
Inbyggnadsdjup för produkten 546 mm
Djup med öppen lucka 1027 mm
Minsta storlek på ventilationsöppningen. Öppning placerad nedtill på vänstra sidan	560 x 20 mm
Nätsladdens längd. Kabeln är placerad i det nedre högra hörnet på baksidan	1500 mm
Monteringsskruvar 4 x 25 mm

2.2 Elanslutning

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Om produktens nätkabel behöver bytas måste det göras av vårt auktoriserade servicecenter.
• Låt inte nätkablar komma i kontakt med eller komma nära produktens lucka eller nichen nedanför produkten, speciellt inte när den är igång eller om luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Stäng produktens lucka helt innan du ansluter kontakten till eluttaget.
• Denna produkt levereras med en huvudkontakt och en huvudkabel

2.3 Använd

WARNING!

Risk för skador, brännskador, elstötar eller explosion föreligger.

• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.

• Låt inte produkten stå utan uppsikt under användning.

• Stäng av produkten efter varje användningstillfälle.

• Var försiktig när du öppnar produktens lucka medan produkten är påslagen. Varm luft kan strömma ut.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Tryck inte på den öppna luckan.
• Använd inte produkten som arbets- eller avlastningsyta.
• Öppna luckan försiktigt. Användning av ingredienser med alkohol kan orsaka blandning av alkohol och luft.
• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.
• Dela inte ditt Wi-Fi-lösenord.

WARNING!

Risk för skador på produkten föreligger.

• För att förhindra skador eller missfärgning på emaljen:
  – placera inte eldfasta formar eller andra föremål direkt på ugnsbotten.
  – lägg inte aluminiumfolie direkt på ugnsbotten.
• häll inte vatten direkt i den heta produkten.
  – Låt inte fuktiga maträtter eller matvaror stå kvar i produkten när tillagningen är klar.
  – var försiktig när du tar bort eller installerar tillbehören.
• Missfärgning av emaljen eller den rostfria ytan påverkar inte produktens funktion.
• Använd en djup form för mjuka kakor. Fruktjuice kan orsaka fläckar som inte går att ta bort.
• Denna produkt är endast avsedd för matlagning. Den får inte användas för andra ändamål, t.ex. rumsuppvärmning.
• Tillaga alltid med ugnsluckan stängd.
• Om produkten installeras i till exempel ett skåp, se till att skåpsdörren aldrig är stängd när produkten är i drift. Värme och fukt kan byggas upp bakom en stängd lucka och orsaka skador på produkten, skåpsmöblerna eller golvet. Stäng inte luckan förrän produkten har svalnat helt efter användning.

2.4 Underhåll och rengöring

WARNING!

Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från eluttaget före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glaspanelerna kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta auktoriserat servicecenter.

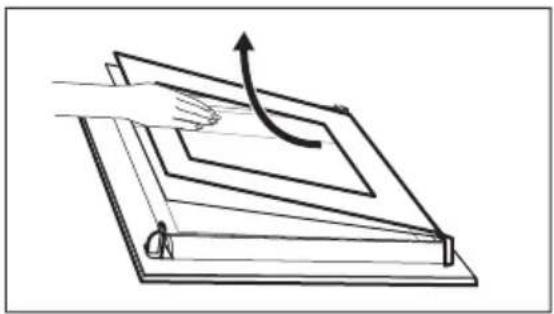

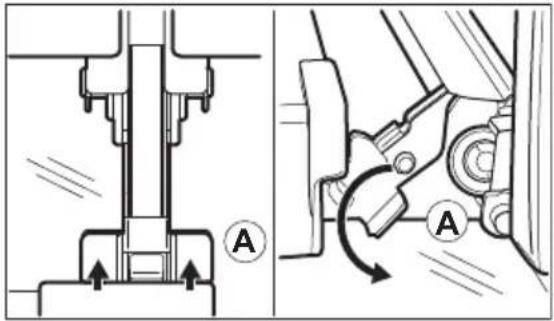

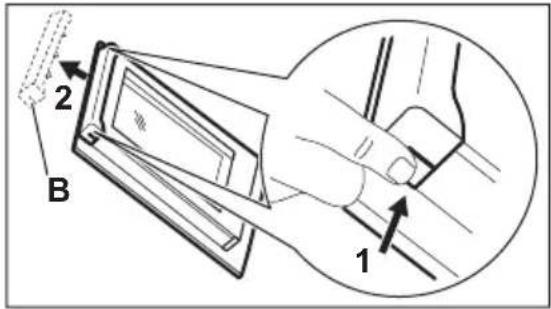

• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.

2.5 Pyrolysrengöring

WARNING!

Risk för skador / brand / kemiska utsläpp (rök) i Pyrolysläget.

- Innan du utför en pyrolytisk självrengöringsfunktion eller funktion för Första användningstillfället ska du ta ut följande ur ugnsutrymmet:

• alla överblivna matrester, olje- eller fettspill/rester.
  – alla löstagbara föremål (inklusive hyllor, sidoskenor som medföljer produkten) och särskilt kastruller, pannor, brickor, köksredskap som är behandlade med en non-stickbeläggning.

• Läs noggrant alla anvisningar om pyrolysrengöring.

• Håll barn och borta från produkten när pyrolysrengöring är igång.

Ugnen blir mycket varm och varm luft släpps ut från ventilerna.

- Pyrolysrengöring är en högtemperaturfunktion som kan avge ångor från matrester och byggnadsmateriel och därför bör användare:

– tillse god ventilation under och efter varje pyrolysrengöring.
– tillse god ventilation under och efter första användningstillfället vid användning vid maximal temperatur.

- Till skillnad från människan kan vissa fåglar och reptiler vara extremt känsliga mot potentiella ångor som släpps ut vid rengöringen i alla pyrolysugnar.

– Se till att inte husdjur (särskilt fåglar) kommer i produktens närhet under och efter pyrolysrengöringen. Detta gäller även vid det första användningstillfället av produkten på maximal temperatur i ett välventilerat utrymme.

• Små husdjur kan också vara mycket känsliga mot de begränsade temperaturändringarna i närheten av alla pyrolysugnar när det pyrolytiska självrengöringsprogrammet används.
• Teflonbeläggningar på kastruller, stekpannor, brickor, köksredskap osv. kan skadas av den höga temperaturen vid pyrolytisk rengöring och kan även släppa ut skadliga ångor i små mängder.
• Ångor som släpps ut från pyrolysugnar/matlagningsrester är inte skadliga för människor, inklusive barn och eller personer med sjukdom.

2.6 Lampa inuti produkten

WARNING!

Risk för elektrisk stöt!

• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.
• Använd bara lampor med samma specifikationer.

2.7 Service

• Kontakta en auktoriserad serviceverkstad för reparation av produkten.
• Använd endast originaldelar.

2.8 Kassering

WARNING!

Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.
• Ta bort luckspärren för att förhindra att barn eller husdjur blir instängda i maskinen.

3. PRODUKTBESKRIVNING

3.1 Allmän översikt

1 2 3 4 5 6 7 8 9 10 11 ① ② ③ ④ ⑤

1 Kontrollpanel
2 Funktionsratt för tillagningsfunktioner
3 Display
4 Inställningsratt
5 Uttag för matlagningstermometern
6 Värmeelement
7 Lampa
8 Fläkt
9 Ugnsstegar, borttagbara
10 Ugnsutrymmets upphöjning
11 Hyllplaceringar

3.2 Tillbehör

Galler

För kokkärl, kakformar, stekar.

Bakplåt

För kakor och småkakor.

Grill- / stekpanna

För bakning och stekning eller som fettuppsamlingsfat.

Bakplåt

För småfranska, kringlor och små bakverk. Lämplig för ångfunktioner. Ytans missfärgning påverkar inte dess funktionsduglighet.

Matlagningstermometer

För att mäta temperaturen inuti maten.

4. SÅ HÄR SLÅR DU PÅ OCH STÄNGER AV UGNEN

4.1 Infällbara vred

För att använda produkten, tryck på kontrollvredet. Vredet kommer ut.

4.2 Kontrollpanel

Sensorområden på kontrollpanelen Tryck på Vrid ratten
Timer	Snab-bupp-värmning	Belys-ning	Matlagnings-termometern	OK
Välj en tillagningsfunktion för att sätta på ugnen.
Ugnen stängs av genom att funktionsratten ställs i avstängt läge.

12:34

12:34 180°

Indikeringar på displayen
[40DT]Knapplås	Tillagningshjälp	Rengöring	[T227]Inställningar	[WADS]Snabbuppvärmning
Timerindi-katorer:		[3TBK]
Wi-Fi-indikator - blinkar när ugnen kan anslutas till Wifi-nätverket.			Fjärrstyrning-indikator – ugnen kan fjärr-styras.
Wi-Fi-anslutningen är påslagen.			Fjärrstyrning är påslagen.
Förloppsindikator - visar uppnådd temperatur el-ler tid.

Indikator för ångtillagning
Matlagningstermometer Indikator

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

5.1 Första rengöring

Före den första användningen ska den tomma ugnen rengöras och tiden ställas in på:
			00:00Ställ in tidtagningen. Tryck på

5.2 Initial föruppvärmning

Värm upp den tomma ugnen före första användning.
Steg 1 Ta	ut alla tillbehör och flyttbara ugnsstegar ur ugnen.
Steg 2	Ställ in maxtemperatur för funktionen: Låt ugnen stå på i en timme.
Steg 3	Ställ in maxtemperatur för funktionen: Låt ugnen stå på i 15 minuter.
i Ugnen kan avge lukt och rök under föruppvärmning. Se till att rummet är ventilerat.

5.3 Trådlös anslutning

För att ansluta ugnen behöver du:

• Trådlöst nätverk med internetanslutning.
• Mobil enhet ansluten till ditt trådlösa nätverk.

Steg 1 Ladda ner mobilappen My Electrolux Kitchen och följ instruktionerna för kommande steg.
Steg 2	Vrid på ratten för att välja: ≡

Frekvens WLAN 2,4 Ghz WLAN	5 Ghz
	2 400–2 483,5 Mhz 5 150–5	350 MHz5 470–5 725 MHz
Protokoll IEEE 802.11b DSSS,	802.11g/n OFDM	IEEE 802.11 a/n OFDM
Max. effekt EIRP <20 dBm (100	mW) EIRP <23 dBm (200 mW)
WiFi-modul NIU5-50

Frekvens Bluetooth 2 400–2 483,5 Mhz
Protokoll LE: DSSS
Max. effekt EIRP <4 dBm (2,5 mW)

EU-länderna som omfattas av direktivet 2014/53/EU: Belgien, Bulgarien, Tjeckien, Danmark, Tyskland, Estland, Irland, Grekland, Spanien, Frankrike, Kroatien, Italien, Cypern, Lettland, Lituaen, Luxemburg, Ungern, Malta, Nederländerna, Österrike, Polen, Portugal, Rumänien, Slovenien, Slovakien, Finland, Sverige, Norge, Schweiz, Storbritannien, Turkiet.

5.4 Programlicenser

Programvaran i den här produkten innehåller komponenter som baseras på fri och öppen källkod. Electrolux bekräftar de öppna programvarans och robotgemenskapernas bidrag till utvecklingsprojektet.

För att komma åt källkoden för dessa kostnadsfria och öppna programvarukomponenter vars li-censvillkor kräver publicering och för att se deras fullständiga upphovsrättsinformation och tillämp-liga licensvillkor, besök: http://electrolux.opensoftwarerepository.com (mapp NIU5).

6. DAGLIG ANVÄNDNING

WARNING!

Se säkerhetsavsnitten.

6.1 Så här ställer du in: Tillagningsfunktioner

Börja tillagningen
Steg 1 Steg 2
☐	°C
Ställ in en tillagningsfunktion. Ställ in temperaturen.

Ångtillagning
Se till att ugnen är kall.
Steg 1 Steg 2 Steg 3 Steg 4
			Förvärm den tomma ugnen i 10 minuter för att skapa fuktighet.Sätt in maten i ugnen.
Fyll ugnens bottenfördjupning med kranvatten.	Välj ångtillagningsfunktionen.	Ställ in temperaturen.
i Ugsutrymmets fördjupning rymmer 250 ml. Fyll inte på ugnens botten när ugnen är påslagen eller medan den fortfarande är varm.

När ångtillagningen har avslutats:
Steg 1 Steg 2 Steg	3
Stäng av ugnen genom att ställa funktionsratten i av-stängt läge.	Öppna luckan försiktigt. Ånga som släpps ut kan orsaka brännskador.	Se till att ugnen är kall. Ta bort kvarvarande vatten från ugnsutrymmets nedsänk-ning.

6.2 Värmefunktioner

Standardtillagningsfunktioner

Tillagningsfunktion	Användning
Varmluft	För bakning eller torkning på upp till tre ugnsnivåer samtidigt. Välj en temperatur 20 till 40 °C lägre än för Över-/undervärme.
Över-/undervärme	Bakning och stekning på en ugnsnivå.
SteamBake	För att tillsätta fukt under tillagningen. För att få den rätta färgen och kris-pigheten under gräddning. För att få rätten saftigare under uppvärmning. Konservering av frukt eller grönsaker.
Pizza/Paj	För att tillaga pizza. För att bryna ordentligt och få en knaprig botten.
Undervärme	För bakning av kakor med knaprig botten och för konservering av livsme-del.
Fryst mat	För tillagning av snabbmat (som pommes frites, klyftpotatis och vårrullar) med en krispig effekt.
Bakning med fukt	Denna funktion är för att spara energi under tillagningen. När du använder den här funktionen kan temperaturen i ugnen skilja sig från inställd temperatur. Restvärmen används. Värmeeffekten kan minskas. Mer information finns i kapitlet "Daglig användning" och anvisningar om: Bakning med fukt.
GRILL	För grillning av tunnskurna stycken och brödrostning.
Varmluftsgrillning	Varmluftsstekning på första ugnsnivån av större köttstycken eller fågelkött med ben. För att bryna och göra gratänger.Så här öppnar du menyn: Tillagningshjälp, Rengöring, Inställningar.

6.3 Anvisningar om: Bakning med fukt

Denna funktion användes för att uppfylla kraven för energieffektivitet och ekodesign enligt EU 65/2014 och EU 66/2014. Provning enligt EN 60350-1.

Ugnsluckan ska vara stängd under tillagningen så att funktionen inte avbryts och ugnen fungerar med högsta möjliga energieffektivitet.

Om du använder den här funktionen släcks lampan automatiskt efter 30 sekunder.

För tillagningsinstruktioner, se kapitlet "Råd och tips", Bakning med fukt. För instruktioner om allmän energibesparing, se kapitlet "Energieffektivitet", Energibesparing.

6.4 Så här ställer du in: Tillagningshjälp

Varje maträtt i denna undermeny har en föreslagen funktion och temperatur. Tiden och temperaturen kan justeras under tillagningen.

För vissa maträtter kan tillagningen också styras med:	I vilken grad maträtten ska tillagas:
• Matlagningstermometer • Rare	• Medel• Välstekt

Tillagningshjälp - använd det för att tillaga en maträtt snabbt med standardinställningar:
Steg 1 Steg 2 Steg 3 Steg 4
Öppna menyn. Välj Tillagningshjälp.Tryck på OK	Välj maträtt. Tryck på OK.	Sätt in maträtten i ug- nen. Bekräfta inställ- ning.

6.5 Tillagningshjälp med recept

Teckenförklaring
	Matlagningstermometer tillgängligt. Placera Matlagningstermometer i den tjockaste delen av rätten.Ugnen stängs av när inställd Matlagningstermometer temperatur har upp-nåtts.
	Mängden vatten för ångfunktionen.
	Förvärm ugnen innan du startar tillagningen.
	Ugnsnivå.

När funktionen har avslutats, kontrollera om maten är klar.

Maträtt Vikt Ugnsnivå / tillbehör Program-				tid
Nötkött [C3BD]
P1 Rostbiff, röd	1–1,5 kg; skivor med tjocklek 4–5 cm	bakplåtStek köttet i några minuter i en het stekpanna. Sätt in i ugnen.		~ 40 min
P2 Rostbiff, medium				~ 50 min
P3 Rostbiff, väls- tekt				~ 60 min
P4 Stek, medium 180–2	20 g per stycke; 3 cm tjocka skivor	[TCB4], -tekfat pågallerStek köttet i några minuter i en het stekpanna. Sätt in i ugnen.		~ 15 min
P5 Rostbiff/ bräserad (rev-bensspjäll, rund, tjock flé)	1,5–2 kg	[IMAGE]; stekfat pågallerStek köttet i några minuter i en het stekpanna. Tillsätt vätska. Sätt in i ugnen.		~ 120 min
Maträtt Vikt Ugnsnivå		/ tillbehör Program-		tid
P6 Rostbiff, röd(långsam tillagning)		1–1,5 kg;skivor med tjocklek 4–5 cm	[IMAGE]; bakplåtAnvänd dina favoritkryddor eller bara salt och färsk malen peppar. Stek köttet i några minuter i en het stekpanna. Sätt in i ugnen.	~ 75 min
P7 Rostbiff, medium (långsam tillagning)				~ 85 min
P8 Rostbiff, väls-tekt (långsam tillagning)				~ 130 min
P9 Filé, röd (lång-sam tillagning)		0,5–1,5 kg;5–6 cm tjocka bitar	[IMAGE]; bakplåtAnvänd dina favoritkryddor eller bara salt och färsk malen peppar. Stek köttet i några minuter i en het stekpanna. Sätt in i ugnen.	~ 75 min
P10 Filé, medium(långsam tillag-ning)				~ 90 min
P11 Filé, klar(långsam tillag-ning)				~ 120 min
Kalvkött
P12 Kalvstek (t.ex.bog)		0,8–1,5 kg;4 cm tjocka bitar	[IMAGE]; stekfat på gallerAnvänd dina favoritkryddor. Tillsätt väts-ka. Täckt stek.	~ 80 min
Fläskkött
P13 Fläskstek,hals eller bog		1,5–2 kg	[IMAGE]; stekfat på gallerVänd köttet efter halva tillagningstiden.	~ 120 min
P14 Pulled porkLTC		1,5–2 kg	[IMAGE]; bakplåtAnvänd dina favoritkryddor. Vänd köttet efter halva tillagningstiden för att få en jämn bryning.	~ 215 min
P15 Karré, färsk 1–1,5 kg		5–6 cm tjocka skivor	[IMAGE]; stekfat på gallerAnvänd dina favoritkryddor.	~ 55 min
P16	Revbensspjäll 2–3	kg; an-vänd råa, 2–3 cm tjocka revben-sspjäll	3 långpannaTillsätt vätska så att botten täcks i stekfa-tet. Vänd köttet efter halva tillagningsti-den.	90 min
Lamm
P17	Lammfiol med ben	1,5–2 kg; 7–9 cm tjocka stycken	; stekfat på gallerTillsätt vätska. Vänd köttet efter halva till- agningstiden.	~ 130 min
Fågelkött
P18	Hel kyckling 1–1,5	kg; färsk	; 200 ml; stekgryta på plåtAnvänd dina favoritkryddor. Vänd köttet efter halva tillagningstiden för att få en jämn bryning.	~ 60 min
P19	Halv kyckling 0,5–0,8	kg	; bakplåtAnvänd dina favoritkryddor.	~ 40 min
P20	Kycklingbröst 180–200 g per bit		; stekgryta på gallerAnvänd dina favoritkryddor. Stek köttet i några minuter i en het stekpanna.	~ 25 min
P21	Kycklinglår, färska	-	; bakplåtOm du har marinerat kycklingbenen, välj en lägre temperatur och längre tillag- ningstid.	~ 30 min
P22	Hel anka 2–3 kg		; stekfat på gallerAnvänd dina favoritkryddor. Lägg köttet på stekfatet. Vänd köttet efter halva till- agningstiden.	~ 100 min
P23	Hel gås 4–5 kg		långpannaAnvänd dina favoritkryddor. Lägg köttet på en djup bakplåt. Vänd gåsen efter halva tillagningstiden.	~ 110 min
Annat
P24 Köttfärslimpa 1 kg			Använd dina favoritkryddor.	~60 min
Fisk
P25 Hel fisk gril-lad	0,5–1 kg per fisk		Fyll fisken med smör och använd dina fa-voritkryddor och örter.	~30 min
P26 Fiskfilé -			Använd dina favoritkryddor.	20 min
Söta bakverk/efterrätter
P27 Cheesecake -			2;28 cm springform på galler	90 min
P28 Äppelkaka -			2;100–150 ml bakplåt	60 min
P29 Äppelpaj -			2; pajform på galler	40 min
P30 Äppelpaj -			2;100–150 ml; 22 om paj-form på galler	60 min
P31 Brownies 2 kg			3; långpanna	30 min
P32 Chokladmuf-fins	-		2;100–150 ml; muffinsbricka på galler	30 min
P33 Limpkaka -			2 brödform på galler	50 min
Grönsaker/smårätter
P34 Bakad potatis 1 kg			2; bakplåtLägg hela potatisar med skal på bakplå-ten.	50 min
P35 Klyftor 1 kg			3 bakplåt täckt med bakplåtspapperAnvänd dina favoritkryddor. Skär potatisen i bitar.	35 min
P36 Grillade grönsaker		1–1,5 kg	3 bakplåt täckt med bakplåtspapperAnvänd dina favoritkryddor. Skär grönsakerna i bitar.	30 min
P37 Croquetter, frysta		0,5 kg	3; bakplåt	25 min
P38 Pommes fri-tes, frysta		0,75 kg	3; bakplåt	25 min
Gratänger, bröd och pizza → ➔ ➔
P39 Lasagne/nudelgryta		1–1,5 kg	2; stekgryta på galler	45 min
P40 Potatisgra-täng		1–1,5 kg	1; stekgryta på galler	50 min
P41 Färsk pizza, tunn		-	2; 100 ml; bakplåt täckt medbakplåtspapper	15 min
P42 Färsk pizza, tunn		-	2; 100 ml; bakplåt täckt medbakplåtspapper	25 min
P43 Quiche -			2 bakform på galler	45 min
P44 Baguette/ciabatta/ljustbröd		0,8 kg	3; 150 ml; bakplåt täckt medbakplåtspapperMer tid behövs för ljust bröd.	30 min
P45 Blandkorn/rågbröd/mörkt bland-kornsbröd i form		1 kg	2; 150 ml; bakplåt täckt medbakplåtspapper / galler	45 min

7. KLOCKFUNKTIONER

7.1 Klockfunktioner

Klockfunktion Program
	Signalur. När den inställda tiden har gått avges en ljudsignal.
	Tillagningstid. När inställd tid har gått avges en ljudsignal och tillagningsfunktionen stoppas.
	Tidsfördröjning. För att fördröja tillagningens start- och/eller sluttid.
	Upptimer. Längsta möjliga tid är 23 tim och 59 min. Denna funktion på-verkar inte ugnens funktioner i övrigt.Slå på och stäng av Upptimer genom att välja: Meny, Inställningar.

7.2 Så här ställer du in: Klockfunktioner

Så här ställer du in: Klockslag
Steg 1 Steg 2 Steg 3
Ändra tidpunkt genom att öppna menyn och välja Inställningar och Tidpunkt.	Ställ tiden	Tryck på: OK

Så här ställer du in: Signalur
Steg 1	Displayen visar:0:00	Steg 2 Steg 3
Tryck på:		Ställ in Signalur	Tryck på: OK
i Timern startar nedräkningen omedelbart.
Så här ställer du in: Tillagningstid
Steg 1 Steg 2		Displayen visar:0:00STOP	Steg 3 Steg 4
Välj en tillagnings-funktion och ställin temperaturen.	Tryck upprepadegänger på: [IMAGE]		Ställ in tillag-ningstiden.	Tryck på: OK
Timern startar nedräkningen omedelbart.

Så här ställer du in: Tidsfördröjning
Steg 1 Steg 2		Dis-playenvisar: tidpunktSTART	Steg 3 Steg 4		Dis-playenvisar:--:--STOPP	Steg 5 Steg 6
Välj till-ag-nings-funk-tion.	Tryck upp-repade gånger på: ⏻		Ställ in startti-den.	Tryck på:OK.		Ställ in sluttiden.	Tryck på: OK
i Timern börjar nedräkningen vid inställd starttid.

8.1 Sätta in tillbehör

Liten inbuktning upptill ökar säkerheten. Fördjupningarna ger också ett tippskydd. Den höga kanten runt hyllan förhindrar kokkärlen från att glida ner.

Galler:För in gallret mellan skenorna på ugnstegen .
Bakplåt /Djup form:Skjut in plåten mellan stegparen på önskad nivå.
Galler, Bakplåt /Djup form:Tryck in plåten mellan skenorna på hyllstöden och ugnsgallret på skenorna ovan.

8.2 Matlagningstermometer

Matlagningstermometer- mäter temperaturen inuti maten.

Två temperaturer ska ställas in:
Ugnstemperaturen.	Tillagningstemperaturen.

För bästa resultat:
Ingredienserna ska hålla rumstemperatur.	Den är inte lämplig för flytande rätter.	Under tillagning ska den vara inuti maten.

Så här använder du: Matlagningstermometer

Steg 1 Slå på ugnen.
Steg 2 Ställ in en tillagningsfunktion och, vid behov, ugnstemperatur.
Steg 3 Sätt in: Matlagningstermometer.
Kött, fågel och fisk Gryta
Sätt i spetsen på Matlagningstermometer i mitten av köttet eller fisken eller i den tjock-aste delen. Se till att minst 3/4 av Matlag-ningstermometer är instucken.	Placera spetsen på Matlagningstermometer mitt i ugnsrätten. Matlagningstermometer ska sitta sta-bilt på samma ställe under tillagningen. Sätt den i en massiv del av maten. Använd kanten på for-men som stöd för silikonhandtaget på Matlag-ningstermometer. Spetsen på Matlagningstermo-meter får inte komma i kontakt med formens bot-ten.
Steg 4 Anslut Matlagningstermometer i uttaget framtill i ugnen.På displayen visas aktuell temperatur för: Matlagningstermometer.
Steg 5	- tryck för att ställa in tillagningstemperaturen.
Steg 6	OK - tryck för att bekräfta.En ljudsignal avges när maten när den inställda temperaturen. Du kan välja att stoppa eller fortsätta tillagningen för maten ska bli tillräckligt tillagad.
Steg 7 Dra ut Matlagningstermometer ur uttaget och ta ut maten ur ugnen.
	VARNING!Det finns risk för brännskador när Matlagningstermometer blir het.Var försiktig när du drar ut den från kontakten och från maten.

9. TILLVALSFUNKTIONER

9.1 Knapplås

Funktionen förhindrar att ugnsfunktionen ändras oavsiktligt.
Sätt på den när ugnen är igång – den angivna matlagningen fortsätter, kontrollpanelen är låst.Slä på den när ugnen är avstängd – ugnen kan inte sättas på, kontrollpanelen är låst.
OK	OK– tryck och håll inne föratt slå på funktionen.En ljudsignal hörs.	OK– tryck och håll inne föratt stänga av den.
3 x blinkar när låset slås på.

0.2 Automatisk avstängning

Av säkerhetsskäl stängs ugnen av efter en tid om en uppvärmningsfunktion är aktiv och inga inställningar ändras.

(°C) (tim)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
max 250 3

Automatisk avstängning fungerar inte med funktionerna: Belysning, Matlagningstermometer, Tidsfördröjning.

9.3 Kylfläkt

När ugnen är på, slås kylfläkten på automatiskt för att hålla ugnens ytor svala. Om du stänger av ugnen kan kylfläkten fortsätta att vara igång tills ugnen är sval.

9.4 Mekaniskt lucklås

Luckan är olåst vid leverans.

Flytta inte lucklåset verti- kalt.

Tryck inte på lucklåset när du stänger ugnsluckan.

9.5 Så här använder du: Mekaniskt lucklås

Steg 1 Lås luckan genom att dra lucklåset framåt tills det läses på plats.

Steg 2 Lås upp luckan genom att trycka tillbaka luckläset i panelen.

Öppna den lästa luckan

Du kan öppna luckan när lucklåset är läst.

Steg 1 Tryck på lucklåset något och öppna luckan genom att dra i den med handtaget.

När du stänger luckan, se till att lucklåset är låst.

10. RÅD OCH TIPS

För bästa resultat ska du följa förslagen som listas i tabellen nedan. Använd den tredje hyllnivån.

	(°C) (min.)
Pastagratäng 200 - 220 45 - 55
Potatisgratäng 180 - 200 70 - 85
Moussaka 170 - 190 70 - 95
Lasagne 180 - 200 75 - 90
Cannelloni, 180 - 200 70 - 85
Brödpudding 190 - 200 55 - 70
Risgrynspudding 170 - 190 45 - 60
Äppelkaka på sockerkakssmet (rund kakform) 160 - 170 70 - 80
Franskbröd 190 - 200 55 - 70

10.2 Bakning med fukt - rekommenderade tillbehör

Använd mörka och icke reflekterande burkar och formar. De absorberar värme bättre än ljusa färger och reflektiva formar.

Pizzaform	Ugnsform	Portionsfor-mar	Tårtbottenform
Mörk, icke reflekteran-de28 cm i diameter	Mörk, icke reflekterande26 cm i diameter	Keramik8 cm diameter,5 cm hög	Mörk, icke reflekteran-de28 cm i diameter

10.3 Tillagningstabeller för testinstitut

Information till provanstalter

Tester enligt: EN 60350, IEC 60350.

BAKNING PÅ EN NIVÅ. Bakverk i formar
		(°C) (min.)
Sockerkaka utan fett Varmluft 140 - 150 35 - 50 2
Sockerkaka utan fett Över-/undervärme 160 35 - 50 2
Äppelpaj, 2 st 20 cm for-mar	Varmluft 160 60 - 90 2
Äppelpaj, 2 st 20 cm for-mar	Över-/undervärme 180	70 - 90 1

BAKNING PÅ EN NIVÅ. Småkakor

Använd den tredje hyllpositionen.

(°C) (min.)

BAKNING PÅ FLERA NIVÅER. Småkakor

(°C) (min.)

Sockerkaka utan fett Varmluft 160 35 - 50 1 / 4

GRILL
Förvärm den tomma ugnen i 5 minuter.
Grillning med maximal temperaturinställning.
		(min.)
Rostat bröd GRILL 1 - 3 5
Nötstek, vänd efter halva tiden	GRILL 24 - 30 4

11. SKÖTSEL OCH RENGÖRING

WARNING!

Se säkerhetsavsnitten.

11.1 Anmärkningar om rengöring

Rengörings- medel

Torka av framsidan av ugnen med en mjuk trasa med varmt vatten och milt ren-göringsmedel.

Använd en rengöringslösning för att rengöra metalldelar.

Rengör fläckar med ett milt rengöringsmedel.

Används var- je dag

Rengör ugnsutrymmet efter varje användningstillfälle. Fettansamling eller andra matrester kan leda till eldsvåda.

Låt inte maten stå i ugnen längre än 20 minuter. Torka av ugnsutrymmet med en mjuk trasa efter användning.

Tillbehör

Rengör alla ugnstillbehör efter varje användningstillfälle och låt dem torka. Använd en mjuk trasa med varmt vatten och milt rengöringsmedel. Diska inte tillbehören i diskmaskin.

Rengör inte tillbehör med nonstick-beläggning med ett rengöringsmedel med slipeffekt eller vassa föremål.

11.2 Hur man rengör: Fördjupning i ugnsutrymmet

Rengör nedsänkningen i ugnsutrymmet från kalkavlagringar efter tillagning med ånga.

Steg 1 Steg 2 Steg 3
Häll 250 ml vitvinsvinäger i ugnsutrymmets nedsänkning. Använd högst 6 % vinäger utan tillsatser.	Låt vinägern lösa upp kalkavlagringarna i omgivningstemperatur under 30 minuter.	Rengör nedsänkningen med varmt vatten och en mjuk trasa.
För funktionen: SteamBake rengör ugnen efter 5–10 användningar.

11.3 Hur man tar bort: Ugnsstegar

Ta bort ugnsstegarna vid rengöring av ugnen.

Steg 1 Stäng av ugnen och vänta tills den har svalnat.
Steg 2 Dra först ut stegarnas främre del från sidoväggen.
Steg 3 Dra ut stegen baktill från ugnssidan och ta bort den.
Steg 4 Sätt tillbaka ugnsstegarna i omvänd ordning.

11.4 Så här använder du: Pyrolytisk rengöring

Rengör ugnen med Pyrolytisk rengöring.

WARNING!

Det finns risk för brännskador.

FÖRSIKTIGHET!

Om andra produkter är monterade i samma skåp får de inte användas samtidigt som den här funktionen. Det kan skada ugnen.

Före Pyrolytisk rengöring:
Stäng av ugnen och vänta tills den har svalnat.	Ta ut alla tillbehör och borttag- bara stöd.	Rengör ugnsbotten och innergla- set på luckan med varmt vatten, mjuk trasa och milt rengörings- medel.

Pyrolytisk rengöring
Steg 1	Öppna meny: Rengöring
Funktion Koktid
C1 - Lätt rengöring 1 h
C2 - Normal rengöring 1 h 30 min
C3 - Grundlig rengöring 3 h
Steg 2	OK- tryck för att välja rengöringsprogrammet.
Steg 3	OK– tryck för att starta rengöringen.
Steg 4 Efter rengöring, vrid på vredet för värmefunktioner till avstängt läge.
i Ugnslampan är släckt under rengöringen.
När ugnen har nätt den inställda temperaturen låses luckan. Tills luckan låses upp visar displayen: ☐,

När rengöringen är klar:
Stäng av ugnen och vänta tills den har svalnat.	Torka ur ugnen invändigt med en mjuk trasa.	Ta bort rester från ugnens bot- ten.

Ugnen påminner dig om när den ska rengöras med pyrolysrengöring.
[62YT] blinkar på displayen i 5 sekunder efter varje tillagning.	För att stänga av påminnelsen, ange Meny och välj Inställningar, Påminnelse om rengöring.

11.6 Hur man tar bort och installerar: Luckan

Man kan ta loss och rengöra luckan och de inre glasrutorna. Antalet glaspaneler skiljer sig åt för olika modeller.

WARNING!

Luckan är tung.

FÖRSIKTIGHET!

Hantera glaset varsamt, särskilt runt den främre panelens kanter. Glaset kan gå sönder.

Steg 1 Öppna luckan helt.
Steg 2 Lyft och tryck in klämspärrar- na (A) på de två gångjärnen till luckan.
Steg 3 Stäng ugnsluckan till den första öppna positionen (ungefär 70° vinkel). Håll i luckan på båda sidorna och dra den ut från ugnen i en uppåtgående vinkel. Lägg ner luckan med utsidan neråt på en mjuk handduk på ett stabilt underlag.
Steg 4 Ta tag i lucklisten (B) på båda sidorna av luckans övre kant och tryck inåt för att frigöra klämlåset.
Steg 5 Dra lucklisten framåt för att ta bort den.
Steg 6 Håll glasen i överkanten ett i taget och dra dem uppåt och ut ur skenan.
Steg 7 Rengör glaset med vatten och tvål. Torka luckglaset noga. Diska inte glasskivorna i diskmaskin.
Steg 8 Efter rengöring, utför stegen ovan i omvänd ordning.
Steg 9 Sätt i det mindre ugnsglaset först, därefter det större och sist luckan.Se till att glasen är korrekt och ordentligt införda, annars kan luckans yta bli överhet-tad.

11.7 Byte av: Lampa

WARNING!

Risk för elektrisk stöt!

Lampan kan vara het.

Innan du byter lampan:
Steg 1 Steg 2 Steg	3
Stäng av ugnen. Vänta tills ugnen är kall.	Koppla bort ugnen från elutta-get.	Lägg en trasa i botten av ugn-sutrymmet.

Övre lampa

Steg 1 Ta	bort glasskyddet genom att vri-da på det.
Steg 2 Rengör lampglaset.
Steg 3 Byt	ut lampan mot en lämplig lampa som tål 300 °C.
Steg 4 Sätt tillbaka lampglaset.

Sidolampa

Steg 1 Ta	ut den vänstra stegen för att komma åt lampan.
Steg 2 Använd ett smalt och trubbigt före-mål (t.ex. en tesked) för att avlägs-na lampglaset.
Steg 3 Rengör lampglaset.
Steg 4 Byt ut lampan mot en lämplig lampa som tål 300 °C.
Steg 5 Sätt tillbaka lampglaset.
Steg 6 Sätt i vänster ugnsstege.

12. FELSÖKNING

WARNING!

Se säkerhetsavsnitten.

12.1 Vad gör jag om ...

Om något saknas i denna tabell, kontakta ett auktoriserat servicecenter.

Ugnen slås inte på eller värms inte upp
Problem Kontrollera att...
Det går inte att aktivera eller använda ugnen. Ugnen är korrekt ansluten till eluttaget.
Ugnen värms inte upp. Den automatiska avstängningen är avaktive-rad.
Ugnen värms inte upp. Ugnsluckan är stängd.
Ugnen värms inte upp. Säkringen har inte löst ut.
Ugnen värms inte upp. Barnlåset är avaktiverat.
Komponenter
Problem Kontrollera att...
Belysningen är släckt. Bakning med fukt - är påslagen.
Belysningen fungerar inte. Glödlampan är trasig.
Funktionen Matlagningstermometer fungerar inte.	Kontakten till Matlagningstermometer är ordentligt isatt i uttaget.

Felkoder
Displayen visar ... Kontrollera att...
Err C2 Matlagningstermometer kontakten har tagitsbort från uttaget.
Err C3 Ugnsluckan är stängd och ugnslåset är inte trasigt.
Err F102 Ugnsluckan är stängd.
Err F102 Ugnslåset är inte trasigt.
00:00 Ett strömavbrott har inträffat. Ställ in klockan.
Om displayen visar en felkod som inte finns i den här tabellen, slå av säkringen och slå på den igen för att starta om ugnen. Om felkoden återkommer, kontakta en auktoriserad serviceverkstad.

Rengöring
Problem Kontrollera att...
Vattnet rinner ut ur bottenfördjupningen. Det är för mycket vatten i bottenfördjupningen.

12.2 Serviceinformation

Kontakta din återförsäljare elleren auktoriserad serviceverkstad om du inte kan avhjälpa felet. Information som kundtjänst behöver finns på märkplåten. Typskylten sitter på ugnsutrymmets yttre kant. Avlägsna inte märkskylten från ugnsutrymmet.

Vi rekommenderar att du antecknar uppgifterna här:
Modell (MOD.)
Produktnummer (PNC)
Serienummer (S.N.)

13. ENERGIEFFEKTIVITET

13.1 Produktinformation och produktinformationsblad\*

Leverantörens namn Electrolux
Modellbeskrivning	COP826V 944032020COP826X 944032019EO80PBK 944032041OOP825NZ 944032025
Energieffektivitetsindex 81.2
Energieffektivitetsklass A+
Energiförbrukning med en standardrätt, över/undervärme 1.09 kWh/program
Energiförbrukning med en standardrätt, varmluft 0.69 kWh/program
Antal kaviteter 1
Värmekälla Elektricitet
Ljudstyrka 71 l
Typ av ugn Inbyggnadsugn
Massa	COP826V 35.5 kg
	COP826X 35.5 kg
	EO80PBK 35.5 kg
	OOP825NZ 35.5 kg

* För Europeiska unionen enligt EU-förordningarna 65/2014 och 66/2014.

För Republiken Vitryssland enligt STB 2478-2017, bilaga G; STB 2477-2017, bilagorna A och B. För Ukraina enligt 568/32020.

Energieffektivitetsklassen är inte tillämplig för Ryssland.

EN 60350-1 - Elektriska matlagningsprodukter för hushållsbruk - Del 1: Områden, ugnar, ångugnar och grillar - Funktionsprovning.

13.2 Energibesparing

Denna ugn har funktioner som möjliggör energibesparing under tillagningen.

Kontrollera att ugnsluckan är ordentligt stängd när ugnen är påslagen. Öppna inte luckan för ofta under tillagningen. Håll luckans tätningslist är ren och kontrollera att den sitter rätt och ordentligt fast.

Använd kokkärl i metall för högre energieffektivitet.

Om möjligt, undvik att förvärma ugnen före tillagning.

Gör så korta uppehåll som möjligt vid tillagning av flera rätter för samma tillfälle.

Tillagning med varmluft

Om möjligt, använd varmluftsfunktionen för att spara energi.

Restvärme

Fläkten och belysningen fortsätter att vara påslagna. När du stänger av ugnen visas restvärme på displayen. Du kan använda den värmen för varmhållning.

Om tillagningen tar längre tid än 30 minuter, sänk ugnstemperaturen med minst 3–10 minuter innan tillagningen avslutas. Tillagningen fortsätter med ugnens restvärme.

Använd restvärmen för att värma annan mat.

Varmhållning

Välj lägsta möjliga temperaturinställning för att använda restvärme och hålla maten varm.

Restvärmeindikatorn eller temperaturen visas på displayen.

Laga mat med släckt belysning

Släck belysningen under tillagning. Tänd den endast när du behöver den.

Bakning med fukt

Denna funktion används för att spara energi under tillagningen.

Med denna funktion släcks belysningen automatiskt efter 30 sekunder. Du kan tända

belysningen igen, men det innebär att förväntad energibesparing minskar.

14. MENYSTRUKTUR

14.1 Meny

- välj för att öppna Meny.

Meny-struktur
Tillagningshjälp ✗	Rengöring √	Inställningar ⚙️

Steg 1 Steg 2	Steg 3 Steg 4 Steg 5
Välj Meny, In-ställningar.	Bekräfta inställ-ning.	Välj inställning-en.	Bekräfta inställ-ning.	Justera värdet och tryck på OK.

Inställningar
O1 Klockslag Ändra O2 Ljusstyrka i display 1 - 5
O3 Knappljud 1 - Pip		2 - Klick3 - Ljud av	O4 Ljudvolym 1 - 4
O5 Matlagningstermometer Åtgård		1 - Larm och stopp2 - Larm	O6 Upptimer På/Av
O7 Belysning På/Av O8 Snabbuppvärmning På/Av
O9 Påminnelse om ren-göring		På/Av O10 Wi-Fi På/Av
O11 Automatisk fjärrstyr-ning		På/Av O12 Glöm nätverk ja/nej
O13 Demoläge Aktiverings-		kod: 2468	O14 Programversion Kontrollera
O15 Återställ alla inställ-ningar		ja/nej

15. MILJÖSKYDD

Återvinn material med symbolen ⚡ Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen 📋 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
