BRUKSANVISNING IAE8484SFB AEG

Fare for personskade eller skade på produktet.

Fare for skade på produktet.

• Ikke oppbevar varme kokekar på kontrollpanelet.
• Ikke plasser et varmt grytelokk på platetoppens glassflate.
• Ikke la kokekar koke tørre.
• Vær forsiktig så du ikke la gjenstander eller kokekar falle på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.
• Ikke legg aluminiumsfolie på apparatet.
• Kokekar av støpejern, aluminium eller kokekar med skadet bunn kan forårsake riper på glasset/glasskeramikken. Løft alltid disse objektene opp när du må flytte dem på kokeflaten.

Indikatoren forsvinner när kokesonen er avkjølt.

7.7 Timer

Timer med nedtelling

Du kan läse kontrollpanelet mens koketoppen er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Du kan endre lysstyrken av displayet.

Tack för att du valt denna AEG-produkt. Den har utvecklats för att du ska kunna använda den i många år, med innovativa funktioner som gör livet enklare – och som inte finns på alla enklare produkter. Ägna några minuter åt denna beskrivning för att få största möjliga utbyte av produkten.

Besök vår webbplats för att:

få tips om användning, broschyrer, felsökning, service- och reparationsinformation:

www.aeg.com/support

registrera din produkt för bättre service:

www.registeraeg.com

köpa tillbehör, förbrukningsvaror och originalreservdelar till din produkt:

www.aeg.com/shop

KUNDTJÄNST OCH SERVICE

Använd alltid originalreservdelar.

Ha följande uppgifter till hands när du kontaktar vår auktoriserade serviceverkstad:

Modell, artikelnummer, serienummer.

Informationen står på märkplåten.

⚠ Varning/Försiktighet – Säkerhetsinformation

① Allmän information och tips

Miljöinformation

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION......89
2. SÄKERHETSINSTRUKTIONER....90
3. INSTALLATION....93
4. PRODUKTBESKRIVNING....94
5. SNABBGUIDE......95
6. FÖRE FÖRSTA ANVÄNDNING....96
7. DAGLIG ANVÄNDNING....96
8. RÅD OCH TIPS....102
9. UNDERHÅLL OCH RENGÖRING.... 104
10. FELSÖKNING.... 105
11. TEKNISKA DATA....107
12. ENERGIEFFEKTIVITET....108
13. MILJÖSKYDD.... 108

1. SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning.

Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Barn och husdjur ska hållas borta från produkten när den är igång eller när den svalnar. Åtkomliga delar blir heta under användning.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

- WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.

- WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.
• WARNING! Produkten får inte strömförsörjas via en extern kopplingsanordning, såsom en timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.
• FÖRSIKTIGHET: Tillagningsprocessen måste övervakas. En kort tillagningsprocess måste övervakas kontinuerligt.
• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.
• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Efter användning ska hällen stängas av med kontrollen. Förlita dig inte på kokkärlsdetektorn.
• Om keramik-/glasytan är sprucken ska produkten stängas av nätsladden dras ur. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

WARNING!

Risk för personskador och skador på produkten föreligger.

- Avlägsna allt förpackningsmaterial.

• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.
• Minsta avständ till andra produkter ska beaktas.
• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.
• Täta skurna ytor med tätningsmedel för att förhindra att fukt får den att svälla.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Varje produkt har fläktar som kyler ner i botten.
• Om produkten är installerad ovanför en låda:

- Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet.

– Se till att avståndet mellan apparatens undersida och föremål som förvaras i lådan uppgår till minst 2 cm.

- Ta bort eventuella separeringspaneler installerade i skåpet under produkten.

2.2 Elektrisk inkoppling

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd korrekt kabel för den elektriska huvudledningen.

• Förhindra trassel avseende kabeln för den elektriska huvudledningen.

• Se till att ett skydd mot elchock är installerat.

• Använd klämman för dragavlastning på kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ta bort all förpackning, märkning och skyddsfilm (om tillämpligt) före första användning.
• Denna produkt är endast avsedd för hushållsbruk.
• Ändra inte produktens specifikationer.
• Kontrollera att ventilationsöppningarna inte är blockerade.

• Låt inte produkten stå utan uppsikt under användning.

• Stäng av kokzonen efter varje användningstillfälle.

• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• När du lägger maten i het olja kan den stänka.

WARNING!

Risk för brand och explosion

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten föreligger.

• Låt inte heta kokkärl stå på kontrollpanelen.
• Lägg inte på några värmskydd på hällens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.

• Lägg inte aluminiumfolie på produkten.

• Kokkärl av gjutjärn, aluminium eller med skadad botten kan orsaka repor på glaset/glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.
• Denna produkt är endast avsedd för matlagning. Ugnen får inte användas för andra ändamål, t.ex. rumsuppvärmning.

2.4 Underhåll och rengöring

• Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.
• Stäng av produkten och låt den kallna före rengöring.
• Spruta inte vatten eller ånga på produkten för att rengöra den.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara milda rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avyttring

WARNING!

Risk för kvävning eller skador.

• Kontakta kommunen för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer ....

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

• Hällen är försedd med en nätkabel.
• För att ersätta den skadade nätkabeln, använd kabeltyp: H05V2V2-F som motstår temperaturer på 90 °C eller högre. Kontakta ett auktoriserat servicecenter. Nätkabeln får endast bytas ut av en behörig elektriker.

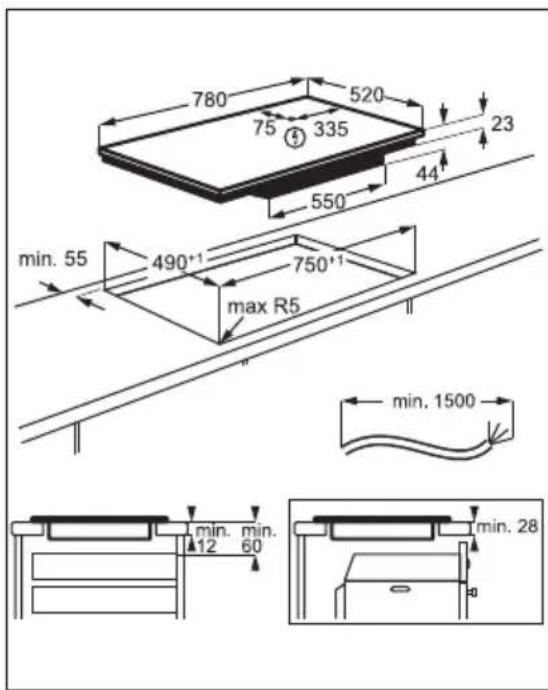

3.4 Montering

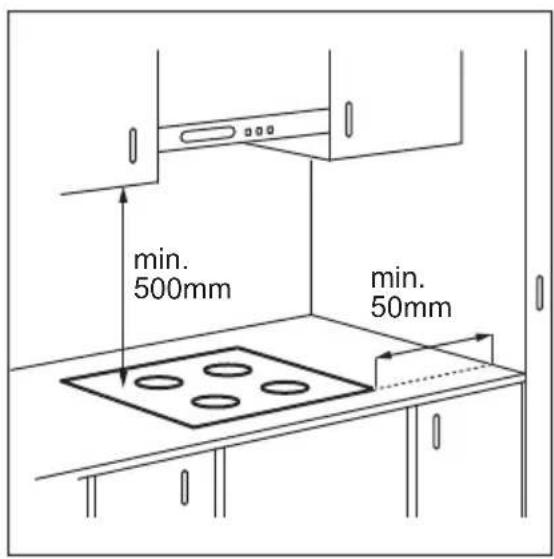

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avständ mellan produkterna.

Om produkten har installerats ovanför en låda kan hållens ventilation värma upp det som förvaras i lådan när hållen används.

780 520 75 335 23 550 44 min. 55 490*1 750*1 max R5 min. 1500 min. min. 12 60 min. 28

Hitta videoguiden "Så installerar du din induktionshäll från AEG – bänkinstallation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux www.youtube.com/aeg

Trycker du på lämplig symbol för att se de tillgängliga inställningarna.

Symbol Kommentar
1	➊	PÅ/AV För att aktivera och inaktivera hällen.
2	≡	Meny För att öppna och stänga Meny.
3	💡	Val av zon För att öppna reglaget för vald zon.
4	- Zonindikator För att visa för vilken zon reglaget är aktivt.
5	💡	- För att ställa in timerfunktionerna.
6	- Skjutreglage	För att justera värmeläget.
7	P	PowerBoost Förr att aktivera funktionen.
8	💡	Knapplås För att aktivera och avaktivera funktionen.

Symbol Kommentar

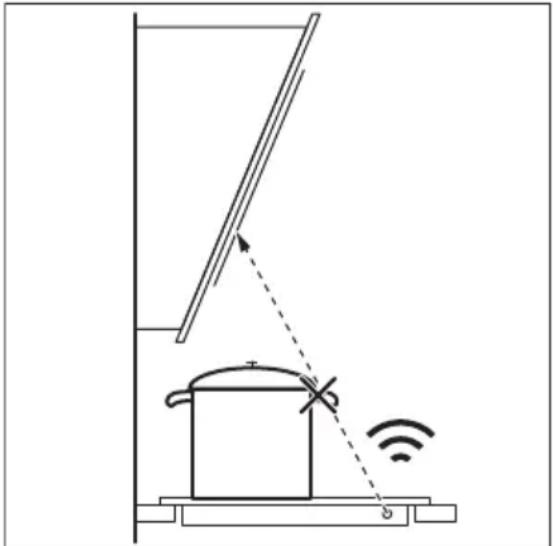

9	□	- Håll fönstret till den Hob^2Hood infraröda sändaren rent. Täck inte över det.
10	||	Paus För att aktivera och avaktivera funktionen.
11	0 - 9 - För att visa aktuellt värmeläge.

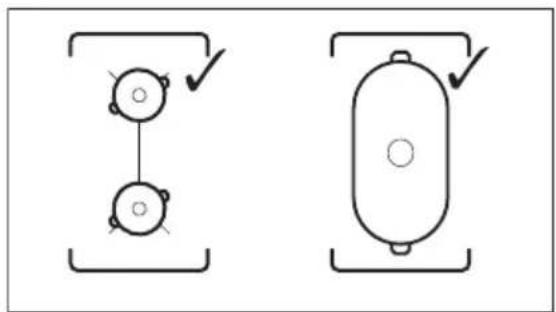

12	□	Bridge För att aktivera och avaktivera funktionen.

5. SNABBGUIDE

5.1 Använda displayen

• Endast de bakgrundsbelysta symbolerna kan användas.
• För att aktivera ett visst alternativ, tryck på den aktuella symbolen på displayen.
• Vald funktion aktiveras när du tar bort fingret från displayen.
• Bläddra genom alternativen med en snabb gest eller dra fingret över displayen. Hastigheten på gesten avgör hur snabbt skärmen flyttas.
• Bläddringsrörelsen kan stanna av sig själv eller så kan du stoppa den direkt om du trycker på displayen.
• Du kan ändra de flesta parametrarna som visas på skärmen när du trycker på relevanta symboler.
• Ställ in önskad funktion eller tid genom att bläddra genom listan och/eller tryck på funktionen du vill välja.
• När hällen är ingång och vissa symboler försvinner från displayen kan du trycka var som helst på displayen. Alla symbolerna kommer då tillbaka.
• För vissa funktioner visas ett popupfönster med ytterligare information när du startar dem. För att avaktivera pop-upfönstret permanent, kolla innan du aktiverar funktionen.

Meny

Tillagningshjälp

Hällfunktioner Smälta

- Välj en zon först för att aktivera timerfunktionerna.

Användbara symboler för navigering på displayen

OK	För att bekräfta valet eller inställningen.
	För att gå bakåt/framåt en nivå i Meny.
	För att bläddra upp/ner i instruktionerna på displayen.
	För att aktivera/avaktivera tillvalsfunktionerna.
	För att stänga pop-up-fönstret.
	För att avbryta en inställning.

5.2 Meny struktur

Tryck på för att komma till och ändra inställningarna för hällen eller aktivera vissa funktioner. Tabellen visar hur den grundläggande Meny strukturen är uppbyggd.

Inställningar Barnläs

Stoppur
Hob ^2 Hood H0 - Av	H1 - Endast belysningH2 - Låg fläkthastighetH3 - Autofläkt lågH4 - Autofläkt mediumH5 - Autofläkt högH6 - Autofläkt boost
Inställningar Tillagningshjälp	SpråkKnappljudLjudvolymLjuststyrka för display
Service Demo-Läge	LicensVisa programversionLarmhistorikÄterställ inställn.

För att lämna Meny tryck på eller höger sida på displayen, utanför pop-up-fönstret. För att navigera genom Meny använd .

När du trycker på och håller nere vissa av alternativen som finns i Meny, visas en kort

beskrivning. Följ tipsen för att enkelt kunna navigera genom Meny.

Om du är längst ner i Meny scrollalistan uppåt och använd <eller tryck på för att lämna Meny.

6. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Första anslutning till elnätet

När du ansluter produkten till elnätet måste du ställa in Språk, Ljusstyrka för display och Ljudvolym.

Du kan ändra inställningen i Meny > Inställningar > Inställningar. Se "Daglig användning".

7. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

7.1 Aktivera och avaktivera

Tryck på ⏻1 sekund för att sätta på eller stänga av hällen.

7.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla kokzoner är avstängda.

• du inte ställer in värmeläge efter hällen har satts på.

• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal ljuder och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.

• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du använder fel slags kokkärl eller så finns det inget kokkärl på zonen. Den vita kokzonssymbolen blinkar och induktionskokzonen avaktiveras automatiskt efter 2 minuter.
• du stänger inte av en kokzon eller ändrar värmeläget. Efter en stund visas ett meddelande och hällen stängs av.

Förhållandet mellan värmeläge och tiden efter vilken hällen stängs av:

Värmeinställning Hällen stängs av efter

1 - 2 6 timmar

3 - 5 5 timmar

6 4 timmar

7 - 9 1,5 timme

När du använder Steka stängs hällen av efter 1,5 timmar. För Sous-vide stängs hällen av efter 4 timmar.

7.3 Använda kokzonerna

Ställ kokkärlet i mitten av den valda kokzonen. Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

När du har placerat en kastrull på den valda kokzonen upptäcker hällen automatiskt den och det relevanta reglaget visas på displayen. Reglaget visas i 8 sekunder, efter det återgår displayen till startvyn. För att stänga reglaget snabbare, tryck på skärmen utanför reglagets område.

När andra zoner är på kan värmeläget för zonen du vill använda vara begränsat. Se "Effektreglering".

Se till att kokkärlet är avsett för användning på induktionshällar. För mer information om olika typer av kokkärl, se "Tips och råd". Kontrollera kokkärlets storlek i "Tekniska data".

7.4 Värmeinställning

1. Aktivera hällen.
2. Sätt kastrullen på önskad kokzon.

Reglaget för den aktiva kokzonen visas på displayen och är aktiv i 8 sekunder.

1. Tryck på eller dra ditt finger för att ställa in önskat värmeläge.

Symbolen blir röd och blir större.

0 1 2 3 4 6 7 8 9 P

Du kan också ändra värmeinställningen under tillagningen. Tryck på symbolen för zonval på huvudpanelen på kontrollpanelen och flytta fingret till vänster eller höger (för att sänka eller öka värmeinställningen).

7.5 PowerBoost

Denna funktion tillför mer effekt till lämplig induktionskokzon, och det beror på kokkärlets storlek. Den här funktionen kan bara aktiveras under en begränsad tid.

1. Tryck på önskad zonsymbol först.
2. Tryck på eller dra ditt finger till höger för att aktivera funktionen för vald kokzon.

Symbolen blir röd och större.

Funktionen stängs av automatiskt. För att stänga av funktionen manuellt, välj zonen och ändra värmeinställningen.

För maximal varaktighet, se "Tekniska data".

7.6 OptiHeat Control(3-stegs restvärmeindikator)

WARNING!

III / II / I Så länge indikatorn lyser finns det risk för brännskador från restvärme.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme.

Indikatorerna III/II/I visas när en kokzon är varm. Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

7.7 Timer

Nedräkningstimer

Använd den här funktionen för att specificera hur länge en kokzon ska vara på under en enda tillagning.

Du kan ställa in funktionen för varje kokzon separat.

1. Ställ in värmeläget för lämplig kokzon först och ställ därefter in funktionen.

2. Tryck på zonens symbol.

3. Tryck på . Timerns menyfönster visas på displayen.

4. Kontrollera för att aktivera funktionen. Symbolerna ändras till +STOP √.

5. Dra fingret åt vänster eller höger för att välja önskad tid (t ex timmar och/eller minuter).

6. Tryck på OK för att bekräfta ditt val. Du kan också välja ✗ för att avbryta ditt val.

När tiden har gått ut ljuder en signal och blinkar. Tryck på för att stänga av signalen.

Inaktivera funktionen genom att ändra värmeinställningen till 0. Alternativt kan du trycka på +still vänster om timerns värde, trycka på predvid den och bekräfta ditt va när ett pop-up-fönster visas.

Tidur

Du kan använda den här funktionen när hällen är på och tillagningszonerna inte används.

Funktionen påverkar inte tillagningszonernas funktioner.

1. Välj en kokzon.
   Relevant reglage visas på displayen.

2. Tryck på 📁.

Timerns menyfönster visas på displayen.

1. Dra fingret åt vänster eller höger för att välja önskad tid (t ex timmar och minuter).

2. Tryck på OK för att bekräfta ditt val.

Du kan också välja ✗ för att avbryta ditt val. När tiden har gått ut ljuder en signal och blinkar. Tryck på ⏻ för att stänga av signalen.

För att stänga av funktionen, tryck på till vänster om timerns värde, tryck på bredvid den och bekräfta ditt val när ett pop-up-fönster visas.

Stoppur

Funktionen börjar automatiskt räkna omedelbart efter att du aktiverat en kokzon. Du kan använda den här funktionen för att bestämma hur länge den ska vara påslagen.

1. Tryck på för att få åtkomst till Meny.
2. Bläddra igenom Meny för att välja Inställningar > Stoppur.
3. Tryck på strömbrytaren för att slå på/stänga av funktionen.

Funktionen stängs inte av när du lyfter upp kokkärlet. För att återställa funktionen och starta den igen manuellt, tryck på ⚙välj Återställ från popup-fönstret. Funktionen börjar räkna från 0. För att sätta funktionen på Paus för en tillagningssession, tryck på ⚙ och välj Paus från pop-up-fönstret. Välj Start för att fortsätta räkna.

7.8 Bridge-funktion

Den här funktionen ansluter två kokzoner och de fungerar som en med samma värmeläge. Funktionen kan användas med stora kokkärl.

1. Placera kokkärlet på två kokzoner. Kokkärlet måste täcka mitten på båda zonerna.
2. Tryck på för att aktivera funktionen. Zonens symbol ändras.
3. Ställ in värmeläget. Kokkärlet måste täcka mitten av båda zonerna men får inte gå utanför markeringarna.

För att inaktivera funktionen: tryck på Kokzonerna fungerar oberoende av varandra.

7.9 Paus

Den här funktionen ställer in alla påslagna tillagningszoner på den lägsta värmeinställningen.

När funktionen är på kan bara symbolerna ① och 11 användas. Alla andra symboler på kontrollpanelen är lästa.

Funktionen stoppar inte timerfunktionerna.

Tryck på || för att aktivera funktionen. || tänds. Värmeinställningen sänks till 1. Avaktivera funktionen genom att trycka på ||.

Funktionen stoppar PowerBoost. Det högsta värmeläget aktiveras igen när du trycker på || igen.

7.10 Knapplås

Du kan låsa kontrollpanelen medan hällen är igång. Funktionen förhindrar oavsiktliga ändringar av värmeläget.

Ställ in värmeläget först.

Tryck på för att aktivera funktionen.

Avaktivera funktionen genom att trycka på i 3 sekunder.

När du avaktiverar hällen stängs även denna funktion av.

7.11 Barnlås

Denna funktion förhindrar oavsiktlig användning av hållen.

1. Tryck på på displayen för att öppna Meny.
2. Välj Inställningar > Barnlås från listan.
3. Slå på strömbrytaren och tryck på bokstäverna A-O-X i alfabetisk ordning för att aktivera funktionen. För att avaktivera funktionen stäng av strömbrytaren.

För att lämna Meny, tryck på eller höger sida på displayen, utanför pop-up-fönstret.

För att navigera genom Meny använd .

7.12 Tillagningshjälp

Denna funktion justerar temperaturen till olika typer av mat och upprätthåller den under

hela tillagningen. Den kan endast aktiveras för den vänstra främre kokzonen eller båda zonerna till vänster när de överbryggas.

1. Tryck på på displayen för att öppna Meny.

2. Välj Tillagningshjälp och välj vilken typ av mat du vill laga från listan.

För varje typ av mat finns några alternativ. Följ instruktionerna på displayen.

- Du kan trycka på OK överst i popupfönstret för att använda standardinställningarna.

- Du kan ställa in timer-funktionen. När kastrullen när avsedd temperatur kan du slå på timern.

- Du kan ändra standardvärmenivån.

1. När kastrullen när den avsedda temperaturen hörs en ljudsignal och ett popup-fönster visas. För att stänga fönstret och starta funktionen, tryck på OK. För att avaktivera fönstret permanent, kolla innan du aktiverar funktionen.

För att stoppa funktionen, tryck på 📋 och Stopp eller på 📋 och välj Tillagningshjälp, välj typ av mat och tryck på Stopp.

För att lämna Meny tryck på eller höger sida på displayen, utanför pop-up-fönstret.

För att navigera genom Meny använd .

7.13 Smälta

Du kan använda den här funktionen för att smälta t.ex. choklad eller smör. Funktionen kan bara användas för en kokzon åt gången.

1. Tryck på pa-displayen för att öppna Meny.

2. Välj Hällfunktioner > Smälta från listan.

3. Tryck på Start. Du måste välja önskad kokzon. Om kokzonen redan är på visas ett pop- up-fönster. Avbryt den tidigare värmeinställningen för att slå på funktionen.

För att lämna Meny, tryck på eller höger sida på displayen, utanför pop-up-fönstret.

För att navigera genom Meny använd .

För att stoppa funktionen, tryck på symbolen för val av zon och tryck sedan på Stopp.

7.14 Hob ^2 Hood

Det är en avancerad automatisk funktion som kopplar hällen till en särskild köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen.

Fjärrsystemet är för de flesta köksfläktar inaktiverat från början. Aktivera det innan du använder funktionen. Läs bruksanvisningen för köksfläkten för mer information.

Om funktionen ska användas automatiskt ställer du in det automatiska läget på H1 – H6. Hällen är från början inställd på H5. Fläkten reagerar när du använder hällen. Hällen känner av kokkärlets temperatur automatiskt och justerar fläktens hastighet därefter. Du kan ställa in att hällen endast ska aktivera lampan genom att välja H1.

Om du ändrar fläkthastigheten på hällen, är standardanslutningen med hällen avaktiverad. Återaktivera funktionen genom att stänga AV de båda enheterna och slå PÅ dem igen.

Läge Automatiskbelysning

Kokar1)

Steker2)

H0 Av Av Av

H1 På Av Av

H23) På Fläkthastighet 1 Fläkthastighet 1

H3 På Av Fläkthastighet 1

H4 På Fläkthastighet 1 Fläkthastighet 1

H5 På Fläkthastighet 1 Fläkthastighet 2

Läge Automatiskbelysning

Kokar1)

Steker2)

H6 På Fläkthastighet 2 Fläkthastighet 3

1) Hällen känner av kokningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.
2) Hällen känner av stekningsprocessen och aktiverar fläkthastigheten enligt det automatiska läget.
3) I det här läget aktiveras fläkten och lampan utan att förlita sig på temperaturen.

Ändra lägena

Om du inte är nöjd med ljudnivån/ fläkthastigheten kan du byta mellan lägena manuellt.

1. Tryck på 三.
   Välj Inställningar>Hob²Hood från listan.

2. Välj lämpligt läge.

För att lämna Meny tryck på eller höger sida på displayen, utanför pop-up-fönstret.

När du är klar med matlagningen och stänger av hällen kan fläkten fortsätta gå under en viss tid. Efter den tiden stänger systemet av fläkten automatiskt och förhindrar att du oavsiktligt slår på den de kommande 30 sekunderna.

Belysningen i fläkten släcks 2 minuter efter att hällen stängts av.

7.15 Språk

1. Tryck på på displayen för att öppna Meny.
2. Välj Inställningar >Inställningar > Språk från listan.
3. Välj önskat språk från listan.
   Om du väljer fel språk, tryck på En lista visas. Välj det tredje alternativet uppifrån sedan det näst sista alternativet. Därefter ska du välja det andra alternativet. Skrolla ner för att välja önskat språk från listan. Välj till slut alternativet till höger.

För att lämna Meny, tryck på eller höger sida på displayen, utanför pop-up-fönstret. För att navigera genom Meny använd .

7.16 Knappljud / Ljudvolym

Du kan välja typ av ljud på hällen eller stänga av ljudet helt. Du kan välja mellan ett klick (standard) eller ett pip.

1. Tryck på på displayen för att öppna Meny.
2. Välj Inställningar > Inställningar> Knappljud / Ljudvolym från listan.
3. Välj den funktion som passar bäst.
   För att lämna Meny, tryck på eller höger sida på displayen, utanför pop-up-fönstret.
   För att navigera genom Meny använd < eller >.

7.17 Ljusstyrka för display

Du kan justera displayens ljusstyrka.

Det finns 4 ljuststyrkenivåer, 1 är den lägsta och 4 den högsta.

1. Tryck på på displayen för att öppna Meny.
2. Välj Inställningar >Inställningar >Ljusstyrka för display från listan.
3. Välj den nivå som passar bäst.
   För att lämna Meny, tryck på eller höger sida på displayen, utanför pop-up-fönstret.
   För att navigera genom Meny använd < eller >.

7.18 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för strömtillförseln delar denna funktion den tillgängliga effekten mellan alla kokzoner. Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

- Kokzonerna är grupperade enligt plats och antal faser i hällen. Varje fas har en maximal elektricitetsbelastning på 3 680 W. Om hällen när gränsen för maximal tillgänglig effekt inom en fas reduceras effekten för kokzonerna automatiskt.

• Den maximala värmeinställningen visas på reglaget. Endast vita siffror är aktiva.
• Om ett högre värmeläge inte finns ska du minska värmeläget för andra kokzoner först.
  Se bilden för möjliga kombinationer där effekten kan fördelas mellan kokzonerna.

Se Säkerhetsavsnitten.

8.1 Kokkärl

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl.

• Kokkärlets botten måste vara så tjock och plan som möjligt.
• Se till att kastrullens botten är ren och torr innan du sätter den på hällen.
• För att undvika repor ska man inte dra eller gnugga kastrullen mot det keramiska glaset.

Kokkärlsmaterial

• rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).
• inte rätt: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.

- en magnet fäster på kastrullens botten.

Kokkärlets mått

- Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

• Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.
• Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet "Specifikationer för kokzonen". Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hållfunktionerna.

Se "Tekniska data".

8.2 Rätt kokkärl för Steka funktion

Använd endast kokkärl med flat botten.

Kontrollera om kokkärlet passar:

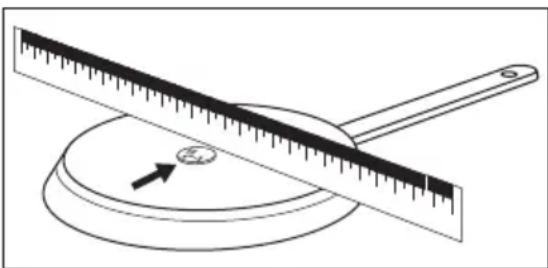

1. Ställ kastrullen upp och ner.
2. Lägg en linjal i botten av kokkärlet.
3. Försök att lägga ett 1-, 2- eller 5-eurocentmynt (eller ett mynt med samma tjocklek) mellan linjalen och kokkärlets botten.

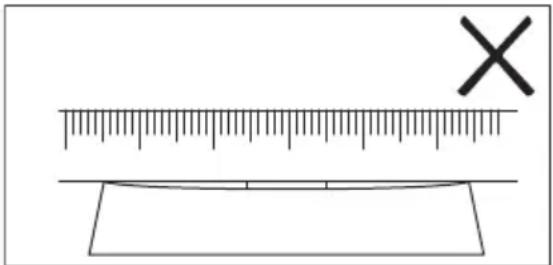

a. Kokkärlet passar inte om du kan lägga myntet mellan linjalen och kokkärlet.

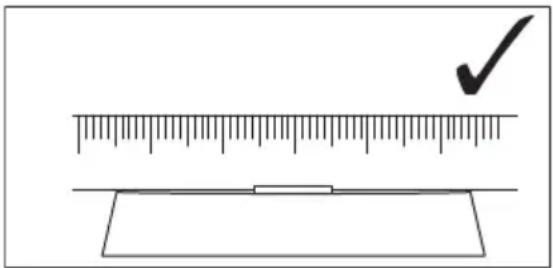

b. Kokkärlet passar om du inte kan lägga myntet mellan linjalen och kokkärlet.

8.3 Ljud under användning

Om du hör:

• knackande ljud: kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

• visslande ljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").

• surrande: du använder en hög effektnivå.

• klickande: elektrisk omkoppling sker, kokkärlet detekteras när du har ställt det på hällen.
• susande: beror detta på att fläkten är igång.
  Dessa ljud är normala och innebär inte att det är fel på produkten.

8.4 Öko Timer (Eco Timer)

För att spara energi inaktiveras kokzonen före signalen från nedräkningstimern. Skillnaden i användningstiden beror på den inställda värmenivån och tillagningstiden.

8.5 Exempel på matlagningstillämpningar

Korrelationen mellan en zons värmeläge och dess energiförbrukning är inte linjär. När du ökar värmeläget är det inte proportionellt mot att öka kokzonens energiförbrukning. Det betyder att en kokzon med medelhögt värmeläge använder mindre än hälften av sin effekt.

Uppgifterna i tabellen är endast riktvärden.

Värmeinställning	Använd för att: Tid (min) Tips
	1 Håll tillagad mat varm. efter be-	Sätt på ett lock på kokkärlet.hov
1 - 2 Hollandaisesås, smält: smör, choklad, gelatin.	5 - 25 Blanda då och då.
1 - 2 Solidifiera: fluffiga omelett, bakade ägg.	10 - 40 Laga mat med lock på.
2 - 3 Småkoka ris och mjölkrätter, värma färdiglagade rätter.	25 - 50 Minst dubbelt så mycket vätska som ris, rör om mjölkbaserade rätter under tillagningen.
3 - 4 Ångkoka grönsaker, fisk, kött. 20 - 45 Tillsätt några matskedar vätska.
4 - 5 Ångkoka potatis. 20 - 60 Använd max. 1⁄4 liter vatten till 750 g potatis.
4 - 5 Tillaga större mängder mat, grytor och soppor.	60 - 150 Upp till 3 l vätska plus ingredienser.

Värmeinställning Använd för att: Tid (min) Tips

6 - 7 Skonsam fritös: schakt, kalv cordon

bleu, kotletter, rissoler, korvar, lever, roux, ägg, pannkakor, munkar.

efter be- vänd efter halva tiden hov

7 - 8 Grovstekt, hargbrun, ryggbiffar, biffar. 5 - 15 vänd efter halva tiden

9 Koka vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.

P

Koka upp stora mängder vatten. PowerBoost är aktiverad.

8.6 Råd och tips för Hob²Hood

När du använder hällen med funktionen:

• Skydda köksfläktens panel mot direkt solljus.
• Rikta inte halogenlampan direkt mot mot köksfläktens panel.
• Täck inte över hällens kontrollpanel.
• Bryt inte signalen mellan hällen och köksfläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden.

Fläktkåpan på bilden är bara ett exempel.

Håll fönstret till den Hob ^2 Hood infraröda sändaren rent.

Andra fjärrstyrda apparater kan kan blockera signalen. Använd inga andra apparater nära hällen när Hob ^2 Hood används.

Köksfläktar med Hob²Hood-funktion

Se hela sortimentet av köksfläktar som fungerar med denna funktion på vår konsumentwebbplats. AEG köksfläktar som fungerar med denna funktion skall ha symbolen

9. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

9.1 Allmän information

- Rengör hällen efter varje användningstillfälle.

• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Rengör hällens yta med lämpligt rengöringsmedel.
• Använd en speciell skrapa för glaset.

9.2 Rengöring av hällen

• Ta omedelbart bort: smält plast, plastfolie, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.
• Ta bort när hällen svalnat tillräckligt: kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Rengör hällen med en fuktig duk och icke

slipande rengöringsmedel. Efter rengöring, torka hällen med en mjuk duk.

• Ta bort missfärgning på blank metall: använd en lösning av vatten och vinäger och rengör glasytan med en trasa.
• Det finns horisontella spår i ytan på hällen. Rengör hällen med en fuktad duk och lite diskmedel med en mjuk rörelse från vänster till höger. Efter rengöring, torka hällen med en mjuk trasa från vänster till höger.

10. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

10.1 Vad gör jag om...

Problem Möjlig orsak Avhjälpa felet
Det går inte att aktivera eller använda ugnen.	Ugnen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.	Kontrollera att ugnen är korrekt an-sluten till strömförsörjningen. Se kopplingsschemat.
Säkringen har gått. Kontrollera att säkringen är orsaken		till felet. Om säkringen går gång på gång, tala med en kvalificerad elekt-riker.
Du har inte ställt in värmeläget för	60 sekunder.	Aktivera hällen igen och ställ in vär-meinställningen på mindre än 60 se-kunder.
Du har tryckt på 2 eller fler touch-kontroller samtidigt.		Tryck bara på en touchkontroll.
Paus är på. Se "Daglig användning".
Displayen reagerar inte vid beröring.	Delar av displayen är täckt eller så har kastruller placerats för nära dis-playen.Det finns vätska eller något objekt på displayen.	Ta bort objekten. Flytta bort kastrul-lerna från displayen.Rengör displayen, vänta tills enhe-ten har kallnat. Dra ur elkontakten.Sätt i elkontakten igen efter 1 minut.
En ljudsignal hörs och hällen stängs av.En ljudsignal hörs när hällen stängs av.	Du har ställt något på en eller flera touchkontroller.	Ta bort föremålet från touch-kontrol-lerna.
Hällen stängs av. Du satte något på touch-kontrollen ^1 .		Ta bort föremålet från touch-kontrol-len.

Problem Möjlig orsak Avhjälpa felet

Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom denbara har varit påslagen en kortstund eller så kan sensorn underhällens yta vara trasig.		Kontakta ett auktoriserat service-center om zonen varit på tillräckligtlänge för att vara varm.
Du kan inte aktivera den högsta vär-meinställningen.	En annan zon har redan ställts in påhögsta värmeinställning.	Minska först effekten på den andra zonen.
Touchkontrollerna blir varma. Kokkärlet är för stort eller står förnära kontrollerna.		Placera stora kokkärl på de bakrezonerna om möjligt.
Hob ^2 Hood fungerar inte. Du har täckt över kontrollpanelen. Ta bort föremålet från kontrollpane-len.
Hob ^2 Hood är igång, men bara lam-pan lyser.	Du har aktiverat H1-läge. Ändra läget till H2 - H6 eller väntatills det automatiska läget startar.
Hob ^2 Hood lägen H1 - H6 är igång,men lampan lyser inte.	Det kan vara fel på glödlampan. Kontakta ett auktoriserat service-center.
Det hörs inget ljud när du trycker påtouch-kontrollerna.	Ljudet är avaktiverat. Aktivera ljudet. Se "Daglig använd-ning".
Fel språk är inställt. Du ändrade språket av misstag. Återställ alla funktioner till fabriksin-ställningarna. Välj Återställ inställn.från Meny.Dra ur elkontakten. Sätt i elkontak-ten igen efter 1 minut. Ställ in Språk,Ljustyrka för display och Ljudvo-lym.
En kokzon har avaktiveras.Ett varningsmeddelande som sägeratt kokzonen ska stängas av visas.	Automatisk avstängning avaktiverarkokzonen.	Stäng av hällen och sätt på denigen.Se "Daglig användning".
^(22+HT) och ett meddelande visas.	Knapplås är på. Se "Daglig användning".
O - X - A visas. Barnås är på. Se "Daglig användning".
^(W4A2) blinkar.	Det finns inget kokkärl på zonen. Ställ kokkärlet på zonen.
Kokkärlet passar inte. Använd lämpliga kokkärl. Se "Rådoch tips".
Diametern på kokkärlets botten ärför liten för zonen.		Använd kokkärl med rätt mått. Se"Tekniska data".
^E och en siffra tänds.	Det har uppstått ett fel på hällen.	Stäng av hällen och sätt på den igenefter 30 sekunder. Om ^E visasigen ska du dra ur elkontakten. Sätti elkontakten igen efter 30 sekunder.Kontakta auktoriserat servicecenterom problemet fortsätter.
Ett konstant pipljud hörs.	Den elektriska anslutningen är felaktig.	Dra ur elkontakten. Tala med en behörig elektriker som kontrollerar in-stallationen.
Kokkärl värms upp i mer än 5 minu-ter.	Kokkärlets botten är inte induktions-kompatibel.	Använd kokkärl med korrekt (plan,magnetisk) botten. Se "Råd ochtips".

10.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Kontrollera att du använde hållen på rätt sätt.

I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

11. TEKNISKA DATA

11.1 Produktdekal

Modell IAE8484SFB PNC 949 597 659 00

Typ 62 D4A 03 CA 220–240 V/400 V 2N 50–60 Hz

Induktion 7.35 kW Tillverkad i: Tyskland

Serienr.... 7.35 kW

AEG

11.2 Programlicenser

Programvaran som medföljer hällen innehåller upphovsrättsskyddad programvara som är licensierad under BSD, fontkonfig, FTL, GPL-2.0, LGPL-2.0, LGPL-2.1, libJpeg, zLib/ libpng, MIT, OpenSSL / SSLEAY ISC, Apache 2,0 m.fl.

Se fullständig kopia av licensen på: Meny > Inställningar > Service > Licens.

Du kan hämta källkoden för open source-programvaran genom att följa hyperlänken som finns på webbproduktsidan.

11.3 Data för kokzoner

Kokzon Nominell effekt(max värmeinställning) [W]	PowerBoost [W]	PowerBoost maximal varak-tighet [min]	Kokkärlets dia-meter [mm]
Vänster fram 2300 3200 10 125 - 210
Vänster bak 2300 3200 10 125 - 210
Mittre fram 1400 2500 4 125 - 145
Höger bak 1600	2500	10	125 - 180
2300	3600	10	210 - 240
3000	3600	10	285 - 320

Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek.

För bästa resultat bör kokkärl som är större än måtten tabellen undvikas.

12. ENERGIEFFEKTIVITET

12.1 Produktinformation\*

Modellidentifiering IAE8484SFB

Typ av häll Inbyggnadshäll
Antal kokzoner 4
Uppvärmningsmetod Induktion
Diameter på runda kokzoner (∅) Vänster fram		21,0 cm
	Vänster bak	21,0 cm
	Mittre fram	14,5 cm
	Höger bak	32,0 cm
Energiförbrukning per kokzon (EC electric cooking) Vänster fram		179,6 Wh/kg
	Vänster bak	189,1 Wh/kg
	Mittre fram	180,2 Wh/kg
	Höger bak	183,3 Wh/kg

Hällens energiförbrukning (EC electric hob) 183,1 Wh/kg
* För Europeiska unionen enligt EU-förordning 66/2014. För Belarus enligt STB 2477-2017, bilaga A. För Ukraina enligt 742/2019.
EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda.
Energimätningarna för kokområdet identifieras av markeringarna för respektive kokzon.

12.2 Energibesparing

Du kan spara energi vid vardagsmatlagningen om du följer nedanstående tips.

• Värm bara upp den mängd vatten du behöver.
• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du aktiverar den.
• Ställ ett mindre kokkärl på mindre kokzoner.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärmen för att hålla maten varm eller för att smälta den.

13. MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

CE
