GDL2661X - Köksfläkt GRUNDIG - Gratis bruksanvisning och manual

Produkttyp	Köksfläkt
Märke	Grundig
Modell	GDL2661X
Strömförsörjning	220-240 V ~ 50 Hz
Antal hastigheter	4 (1, 2, 3, Intensiv)
Kontrolltyp	Tryckknappar med LED-indikatorer
Belysning	LED (10 gånger längre livslängd, 90% energibesparing)
Fettfilter	Tvättbart aluminium (rengör månatligen)
Kolfilter	Utbytbart (var 4:e månad, ej tvättbart)
Kanaldiameter	120 mm eller 150 mm
Minsta avstånd till häll	55 cm (elektrisk), 65 cm (gas)
Bredd	60 cm
Installationstyp	Inbyggnad (under skåp)
Utsugningsläge	Kanalansluten eller recirkulerande (med kolfilter)
Filtermättnadsindikator	Fettfilter: LED efter 40h; Kolfilter: LED blinkar efter 160h
Säkerhetsfunktioner	Temperaturlarm (auto hastighet 3), automatisk avstängningstimer

Vanliga frågor - GDL2661X GRUNDIG

Hur rengör man fettfiltret?

Fettfiltret ska rengöras månatligen. Ta bort det genom att dra i fjäderhandtaget. Tvätta för hand med neutralt rengöringsmedel eller i diskmaskinen på ett lågtemperaturprogram med kort cykel. Missfärgning är normalt och påverkar inte prestandan.

Hur byter man kolfiltret?

Kolfiltret kan inte tvättas. Byt ut det var 4:e månad eller när LED-indikatorn blinkar. För att byta, vrid det runda filtret medurs för att låsa på plats (moturs för att ta bort). Kontakta teknisk service för reservdelar.

Vad är minsta avstånd mellan fläkten och hällen?

Minsta avstånd från fläktens lägsta punkt till hällens yta är 55 cm för elektriska hällar och 65 cm för gas- eller kombinationshällar. Om gashällens instruktioner anger ett större avstånd måste detta följas.

Hur återställer man filtermättnadsindikatorn?

För fettfiltersignalen (LED L5 fast sken efter 40h), håll ned knapp 1 i 3 sekunder. För kolfiltersignalen (LED L5 blinkar efter 160h), håll ned knapp 1 i 3 sekunder. Om båda är aktiva, upprepa proceduren två gånger.

Vad ska jag göra om temperaturlarmet går?

Temperaturlarmet utlöses när kontrollpanelens område blir för varmt. Fläkten växlar automatiskt till hastighet 3 och LED-lamporna L1-L2-L3 blinkar sekventiellt. När temperaturen sjunker kan du lämna läget genom att trycka på knapp 1 eller 2.

Kan jag tvätta kolfiltret?

Nej, kolfiltret är inte tvättbart eller regenererbart. Det måste bytas ut när det är mättat (ungefär var 4:e månad). Tvättning skadar det.

Hur använder man timerfunktionen?

Tryck på knapp 4 för att aktivera hastighetstimer. Fläkten stängs av automatiskt efter: Hastighet 1: 20 min, Hastighet 2: 15 min, Hastighet 3: 10 min, Intensiv: 5 min. Motsvarande LED blinkar. För att avbryta, tryck på knapp 1.

Hur aktiverar man kolfiltersignalen?

Om fläkten används i recirkulationsläge, aktivera kolfiltersignalen genom att hålla ned knapparna 1 och 4 samtidigt i 3 sekunder (fläkten avstängd). LED-lamporna L1 och L2 blinkar i 5 sekunder. Upprepa för att avaktivera.

Vilken typ av lampor använder fläkten?

Fläkten är utrustad med LED-belysning som är energibesparande (90% mindre energi) och håller upp till 10 gånger längre än traditionella lampor. För byte, kontakta teknisk service.

Hur installerar man fläkten?

Installation måste utföras av en auktoriserad serviceagent. Se till att minsta avstånd till hällen respekteras. Vid kanalanslutning måste den yttre kanalen vara max 4 m lång med högst två 90°-böjar och min diameter 120 mm. För elektrisk anslutning, använd ett jordat uttag. Se manualen för detaljerade monteringssteg.

BRUKSANVISNING GDL2661X GRUNDIG

La aldri komfyren bli stående uten tilsyn när du steker mat. Varm olje kan forårsake brann.

4 Tidsstyring av hastighet

5 Statusindikator

Tidsstyring av hastighet

Det här avsnittet innehåller säkerhetsinstruktioner som hjälper dig att undvika skador på person och egendom. Om du inte följer dessa instruktioner kommer det att göra garantin ogiltig.

1.1 Allmän säkerhet

Låt alltid installation och reparation utföras av den auktoriserade serviceteknikern. Tillverkaren kan inte hållas ansvarig för skador som uppkommit från arbete som utförts av icke auktoriserade personer.

Enheten är inte avsedd för användning av personer (inklusive barn) med ned-satt fysisk, sensorisk eller mental funktion, eller med brist på erfarenhet och kunskaper. Barn bör över-vakas för att säkerställa att de inte leker med enheten.

- Produkten måste kopplas ur från strömkällan under installation, underhåll, rengöring och reparation.

- m strömkabeln skadas måste den bytas av tillverkaren, service eller liknande kompetent, kvalificerad person (företrädesvis en elektriker) eller av en person som definieras av importörsfirman.

Driftspänningen är 220 - 240 volt.

Om produkten är behäftad med fel får den inte användas om den inte repareras av det behöriga serviceombudet. Du kan få en elektrisk stöt!

Dra inte strömkabeln nära hållar. Annars kan strömkabeln orsaka brand, eftersom den lätt smälter ner.

Koppla aldrig in fläkten innan installationen är slutförd.

För att få bästa prestanda, får strömkablen inte vara längre än 4 m. Den får inte innehålla mer än 2 vinkelräta (90 °) vinklar och dess diameter skall vara min. ∅120 mm.

SÄKERHETSVARNINGAR

Koppla ur apparaten innan något ingripande till de inre delarna av apparaten.

Använd bara apparaten i ett jordat uttag.

■Du kan använda ett rör med en diameter på 120 mm eller 150 mm på fläktens rökrörsanslutning.

Gör inga anslutningar till rökkanaler i samband med spisar, avgasaxlar eller rökkanaler med stigande lågor. Följ de regler som fastställts av myndigheter gällande utsläpp av frånluft.

Höjden mellan den nedre ytan på fläkten och ugnens ovansida får inte understiga 65 cm för gashällar och 55 cm för elhällar.

■Använd inte fläkten utan aluminiumfilter och ta inte bort filtren när den används.

Rör aldrig vid fläktens lampor efter att den använts en längre tid. Heta lampor kan bränna dina händer.

Undvik stora lågor under produkten. Annars kan partiklar i oljefiltret flamma upp och orsaka brand.

Slå på plattorna efter att du ställt kastruller eller pannor på dem. Annars kan den stigande temperaturen göra att vissa av produktens delar blir deformerade.

Stäng av plattorna innan du tar bort kastruller eller pannor.

Undvik antändbara material under fläkten.

- Olja kan antändas när du steker mat. Var därför försiktig med textiler och gardiner.

Lämna aldrig spisen obevakad när du steker mat, eftersom olja kan flamma upp och antändas.

Det finns risk för brand om din fläkt inte rengörs i de angivna perioderna.

Var ytterst försiktig och använd handskar vid rengöring av fläkten.

SÄKERHETSVARNINGAR

• Minsta avständ mellan den bärande ytan för tillagningsutrustningen på hällen och lägsta delen i fläktkåpan får inte understiga 55 cm för elspisar och 65 cm för gas- eller blandhällar.
  Vi råder dig att använda apparaten några minuter innan du börjar laga mat för att öka sugeffekten. Du bör därför ha en kontinuerlig och stabil sugeffekt när ångorna uppstår.
• Driv din fläkt i 15 minuter till efter att du slutat laga eller steka mat för att få bort matosen i köket.
  När fläkten används, särskilt tillsammans med gasspisar, bör du se till att omgivningen ventileras med ren luft.
  Var uppmärksam på att inte ansluta apparaten till rökkanaler som används av icke-elektriska apparater. (t.ex.: Värmarens rökkanal).

Samtidig och smidig drift av fläkten och en annan enhet som kräver luft är endast möjlig när ett lägre tryck på 4 Pa (0,04 mbar) uppnås och reabsorption av gasen undviks med detta. Detta kan endast uppnås med hjälp av luft som kommer in från öppningar utan lock (dörr, fönster, ventilationsöppningar eller andra tekniska mätningar). Var ytterst noggrann att tillhandahålla tillräckligt med luft. En rökkanal som ger luften inträde/utträde är inte tillräckligt för den här åtgärden.

Emballaget är farligt för barn. Förvara emballaget på en säker plats utom räckhåll för barn.
Elektriska produkter är farliga för barn. Håll barn borta från produkten. Låt inte barn leka med enheten.

SÄKERHETSVARNINGAR

Den här utrustningen kan användas av barn över 8 år och av personer som har begränsad fysisk, sensorisk eller mental förmåga eller som saknar kunskaper och erfarenhet, under förutsättning att de övervakas avseende säker produktanvändning eller att de fått tillräckliga instrukioner eller förståelse kring riskerna med att använda produkten. Barn får inte leka med apparaten.

VAR FÖRSIKTIG:

Tillgängliga delar kan bli varma när de används med en matlagningsanordning.

Denna enhet är endast avsedd för hemmabruk. Den är inte lämplig för kommersiellt bruk och får inte användas utom vid den avsedda användningen.

■Tillverkaren ansvarar inte för någon skada som orsakas av felaktig användning eller felhantering.

Servicetiden för produkten är 10 år. Detta är den tid som krävs för tillgång på reservdelar till fungerande produkt.

WARNING: Om inte skruvarna skruvas i i enlighet med instruktionerna som ges i handboken kan det leda till elsäkerhetsrisker.

1.3 Efterlevnad av WEEE-direktivet och kassering av den förbrukade produkten

Den här produkten uppfyller kraven enligt EU:s WEEE-direktiv (2012/19/EU). Den här produkten bär en klass-ficieringssymbol för elektriskt och elektroniskt avfall (WEEE).

Den här produkten har tillverkats av högkvalitativa delar och material som kan återanvändas och återvinnas. Släng den därför inte bort med vanligt hushållsavfall i slutet av dess livslängd. Ta den till en återvinningsstation för elektrisk och elektronisk utrustning. Kontakta dina lokala myndigheter för information om dessa insamlingscenter.

Efterlevnad av RoHS-direktiv:

Produkten du har köpt uppfyller kraven för EU:s RoHS-direktiv (2011/65/EU). Den innehåller inte skadliga och förbjudna material som specificerats i direktivet.

1.4 Förpackningsinformation

Förpackningen för din produkt är tillverkad av återvinningsbart material i enlighet med den nationella lagstiftningen. Kasta inte förpackningsmaterial i hushållsavfall eller annat liknande avfall. Ta dem till ett insamlingsställe för förpackningsmaterial som anvisas av de lokala myndigheterna.

INSTALLATION AV ENHETEN

Minsta avständ mellan den bärande ytan för tillagningsutrustningen på hällen och lägsta delen i fläktkå- pan får inte understiga 50 cm för elspisar och 65 cm för gas- eller blandhällar.

Om installationsanvisningarna för gashäll anger ett större avständ skall detta respekteras.

Elanslutning

Nätspänningen måste motsvara den spänning som anges på märkplåten som finns inne i fläkten. Om den är försedd med en plugg, anslut fläktkåpan till ett eluttag enligt gällande bestämmelser med hjälp av en kontakt och placera den i ett tillgängligt område. Om den inte är försedd med en plugg (direkt nätanslutning) eller om kontakten inte ligger i ett lättillgängligt område, tillämpa efter installationen en tvåpolig brytare i enlighet med normer som garanterar fullständig frånkoppling av elnätet enligt villkoren för överspänning kategori III, i enlighet med installationsanvisningarna.

WARNING: Innan återanslutning av fläktens krets till elnätet och kontroll av effektiv funktion, se alltid till att kontrollera att nätkabeln är korrekt monterad.

VARNING: Om strömkabeln skadas måste den bytas av tillverkaren, service eller liknande kompetent, kvalificerad person (företrädesvis en elektriker) eller av en person som definieras av importörsfirman.

Montering

Innan du börjar:

• Kontrollera att produkten du köpt har lämplig storlek för monteringsområdet.
  Ta bort kol(*)filtret om det tillhandahålls (se även relativ paragraf). Denna / dessa ska monteras endast om du vill använda fläkten i filtreringsversionen.
  ■Kontrollera (av transportskäl) att det inte finns något annat medföljande material inuti fläkten (t ex paket med skruvar (*), garantier (*), etc.), för att ta bort dem och behålla dem.
• Om möjligt, koppla ur och flytta fristående eller inskjutningsmodeller från skåpöppning för att ge enklare tillgång till bakre vägg / tak. Sätt annars ett tjockt, skyddande hölje över bänkskivan, spishällen eller området för att skydda mot skador och smuts. Välj en plan yta för montering av enheten. Täck ytan med ett skyddande hölje och placera alla fläktkåpedelar och hårdvara i det.
• Kontrollera dessutom om det nära fläktens installationsområde (i området tillgängligt även med monterad fläkt) finns ett eluttag som är tillgängligt och det är möjligt att ansluta en rökutloppsanordning till utsidan (endast sugversion).

INSTALLATION AV ENHETEN

Utföra alla mureriarbeten som krävs (t ex 19 Installation av ett eluttag och / eller ett hål för passage av utloppsröret).

När det gäller förekomsten av pan- eler och / eller väggar och / eller sidoväggenheter, kontrollera att det finns tillräckligt med utrymme för att installera fläkten och att tillgång till kommandopanelen är enkel.

För att ta bort fläkten från väggenheten, genomför monteringsstegen i omvänd ordning.

VAR FÖRSIKTIG: Använd lämpliga skärresistenta handskar.

Börja ta loss fläkten från dubbelhäftande lim som håller den vidhäftad till botten av väggenheten (se även fig. 4)

Använd då en kniv som kan träs mellan fläktens plåt och botten på väggenheten på höger och vänster sida. Fig. A

ANVÄNDNING AV ENHETEN

Användning

Använd hög sugeffekt om för mycket ånga bildas i köket. Det rekommenderas att ugnsfläktens sugenhet öppnas 5 minuter innan matlagning och fortsätter fungera under matlagningen och i 15 minuter efter matlagning.

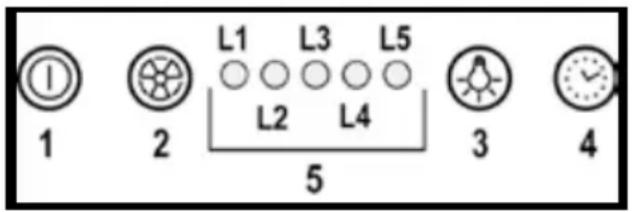

Kontrollera med nivåer

1 PÅ/AV motor

Vid tryckning på knappen slås fläkten på i hastighet 1. Vid tryckning av knappen under drift slås fläkten AV.

2 Hastighetsökning

Vid tryckning på knappen går fläkten från AV-läge till hastighet 1.

Att trycka på knappen (fläkten i PÅ-läge) gör att motorhastigheten ökas från hastigheten 1 till intensiv.

Till varje hastighet korresponderar tändningen av motsvarande LED.

Hastighet 1 LED L1

Hastighet 2 LED L2

Hastighet 3 LED L3

Intensiv hastighet LED L4 (blinkar)

Intensiv hastighet är med timer. Standardtiming är 5 minuter, i slutet av vilka fläkten positionerar sig till hastighet 2.

För att avaktivera funktionen in- nan tiden går ut tryck på knapp 2, för att fläkten positionerar sig på hastigheten 1, tryck på knappen och fläkten stängs av.

3 PÅ/AV ljus

4 Hastighetstiming

5 Funktionslägesindikator

Hastighetstiming

Timingen för hastigheten aktiveras genom att trycka på knapp 4, när timingen upphör stängs fläkten av.

Timingen är indelad som följer:

Hastighet 1 - 20 minuter (LED L1 blinkar)

Hastighet 2 - 15 minuter (LED L2 blinkar)

Hastighet 3 - 10 minuter (LED L3 blinkar)

Intensiv hastighet - 5 minuter (LED L4 blinkar)

Under tidsfunktion genom att trycka på knapp 1 stängs fläkten av, och om du trycker på knapp 2 eller knapp 4 återvänder fläkten till den inställda hastigheten.

Fettavskiljarsignal

När en sådan signal visas måste den installerade fettavskiljaren rengjord.

För att återställa signalen, håll ner knapp 1 i 3 sekunder.

ANVÄNDNING AV ENHETEN

Kolfiltersignal

After 160 driftstimmar blinkar LED L5.

När en sådan signal visas måste det installerade kolfiltret bytas ut.

För att återställa signalen, håll ner knappen 1 i 3 sekunder.

Om båda filtren signalerar samtidigt, kommer LED L5 indikera larmen växelvis under 3 sekunder och därefter blinka 3 gånger.

Återställningen sker genom utförande av det ovan beskrivna förfarandet 2 gånger.

Första gången återställer fettavskiljarsignalen, den andra återställer. I standardläget är kolfiltersignalen inte aktiv.

Vid användning av fläkten i filterversion är det nödvändigt att aktivera kolfiltersignalen.

Placera fläkten i AV-läge och håll samtidigt ner knapparna 1 och 4 i 3 sekunder.

LED L1 och L2 kommer blinka i 5 sekunder.

Placera fläkten i AV-läge och håll samtidigt ner knapparna 1 och 4 i 3 sekunder.

Temperaturlarm

Fläkten är försedd med en temperatursensor som aktiverar motorn till hastighet 3 i det fall att temperaturen i kontrollpanelzonen blir alltför förhöjd.

Larmtillståndet indikeras med den sekventiella blinkningen av LED L1, L2, L3.

Detta tillstånd kvarstår tills temperaturen sjunker under larmtröskeln.

Du kan gå ur detta läge genom att trycka på knappen 1 eller 2.

Var 30:e sekund kontrollerar sensorn den omgivande temperaturen hos styrpanelzonen.

UNDERHÅLL OCH RENGÖRING

OBS! Innan du utför någon form av underhåll, isolera fläkten från elförsörjningen genom att stänga av kontakten och ta bort kontaktsäkringen.

Eller om apparaten har anslutits via en stickpropp och uttag, så måste kontakten tas bort från uttaget.

Rengöring

Fläkten bör rengöras regelbundet (med minst samma frekvens som för underhåll av fettfiltren) internt och externt. Rengör med hjälp av fuktig trasa med neutralt diskmedel. Använd inte några material med slipeffekt. ANVÄND INTE AL-KOHOL!

WARNING: Underlåtenhet att genomföra grundläggande rengöringsrekommandationer för fläkten och filterbyte kan orsaka brand.

Därför rekommenderar vi att följande instruktioner följs.

Tillverkaren frånsäger sig allt ansvar för eventuella skador på motorn eller brandskador kopplade till olämpligt underhåll eller underlåtenhet att följa ovanstående säkerhetsrekmendationer.

Panel

Fig. 12

Demontering:

Dra panelen ut bestämt och ta bort den från alla anslutningspunkter.

Rengöring

Panelen ska rengöras med samma frekvens som fettfiltren, med en trasa indränkt i neutrala flytande tvättmedel.

Undvik att använda produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!

Montering:

Panelen bör fixera mellan stiften som placerats för detta ändamål på ytan av fläkten.

Obs! Kontrollera alltid att panelen är fäst på sin plats väl.

Fettfilter

Fig. 10-13

Fångar fettpartiklar vid matlagning

Fettfiltret måste rengöras en gång i månaden med hjälp av icke aggressiva rengöringsmedel, antingen för hand eller i diskmaskin, som måste ställas in på en låg temperatur och en kort cykel.

Vid tvätt i diskmaskin kan fettfiltret missfärgas något, men detta påverkar inte dess filtreringskapacitet. För att ta bort fettavskiljare, dra i fjäderfrigöringshandtaget.

UNDERHÅLL OCH RENGÖRING

Kolfilter (endast modeller med filter)

Fig. 11

Mättnaden av kolfiltret sker efter mer eller mindre långvarig användning, beroende på typ av matlagning och regelbundenheten i rengöringen av fettfiltret.

Oavsett är det nödvändigt att byta ut patronen minst var fjärde månad.

Kolfiltret kan INTE tvättas och åter- användas.

Cirkulärt kolfilter

Applicera en på vardera sidan som täckning för båda skärmgallren för motorns impeller, vrid sedan medsols.

För demontering, vrid moturs.

Byta lamporna

Fläkten är utrustad med ett ljussystem baserat på LED-teknologi.

LED garanterar optimal belysning, en löptid upp till 10 gånger så länge som traditionella lampor och möjligt att spara 90 % av elektrisk energi.

För utbyten, kontakta teknisk service.

INFORMATION

Tekniska data

Den här produkten följer de europeiska direktiven 2014/30/EU, 2014/35/EU, 2009/125/ EC och 2011/65/

EU.

Strömkälla: 220 - 240 V, 50 Hz

Rättigheter att göra tekniska och konstruktionsändringar är reserverade.
