Produkttyp	Tvättmaskin frontmatad
Märke	Samsung
Modell	DV85TA020AE
Kapacitet	8,5 kg

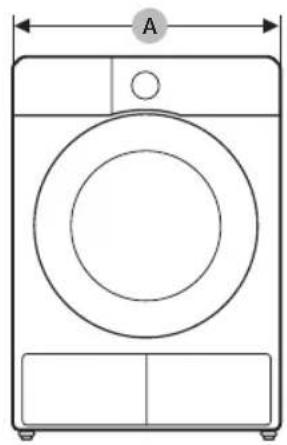

Mått (H x B x D)	85 cm x 60 cm x 65 cm
Vikt	Ungefär 72 kg
Strömförsörjning	220-240V, 50Hz, 10A
Energiklass	A+++ (EU)
Centrifugeringshastighet	Upp till 1400 varv/min
Motortyp	Digital växelriktarmotor
Nyckelfunktioner	EcoBubble, AddWash-lucka, Smart Control
Kontrolltyp	Elektronisk ratt och tryckknappar
Display	LED-display med cykelstatus
Antal program	14 (Bomull, Syntet, Fintvätt, Snabb, osv.)
Säkerhetsfunktioner	Barnlås, Överhettningsskydd, Läckageskydd
Underhåll	Drum Clean+, tvättmedelslåda borttagning, avloppsfilteråtkomst
Reparerbarhet	Självdiagnos via SmartThings-app; reservdelar tillgängliga
Ljudnivå (Tvätt/Centrifugering)	54 dB / 76 dB

Vanliga frågor - DV85TA020AE SAMSUNG

Hur installerar jag tvättmaskinen på rätt sätt?

Placera maskinen på ett jämnt, stabilt golv. Ta bort alla transportbultar och förpackningsmaterial. Anslut vatteninloppsslangen till en kallvattenkran med 3/4 tums gänga. Sätt avloppsslangen i en avloppsstam eller vattenlås. Anslut till ett jordat uttag. Se installationsavsnittet i manualen för detaljerade steg.

Vad ska jag göra om maskinen inte startar?

Kontrollera att nätkabeln är ansluten och att strömbrytaren är på. Se till att luckan är helt stängd och låst. Kontrollera att vattentillförseln är påslagen. Välj ett program och tryck på Start. Om den fortfarande inte startar, prova att återställa genom att dra ur kontakten i 30 sekunder. Om problemet kvarstår, se felkoden i manualen.

Hur rengör jag trumman och underhåller maskinen?

Kör Drum Clean+-cykeln månadsvis med ett trumrengöringsmedel eller blekmedel. Rengör även tvättmedelslådan veckovis genom att ta bort och skölja den. Kontrollera och rengör avloppsfiltret var 2-3 månad. Torka av luckans tätning efter varje användning för att förhindra mögel.

Vad gör AddWash-funktionen?

AddWash-luckan gör att du kan pausa cykeln och lägga till bortglömda plagg efter att tvätten har startat. Tryck helt enkelt på AddWash-knappen, vänta tills luckan låses upp, lägg i plaggen, stäng luckan och cykeln återupptas.

Varför vibrerar min maskin överdrivet?

Överdriven vibration beror ofta på ojämn belastning eller felaktig nivellering. Se till att tvätten är balanserad och inte för stor. Kontrollera att alla transportbultar är borttagna. Justera nivelleringsfötterna så att maskinen är stabil och inte gungar.

Hur felsöker jag felkoder?

Felkoder visas på displayen. Vanliga koder: 4E (vattenförsörjningsproblem), 5E (avloppsproblem), UE (obalanserad last), DE (lucka öppen). Se manualen för specifika betydelser. Du kan också använda SmartThings-appen för självdiagnos och vägledning.

Vad är maxlasten för denna tvättmaskin?

Den maximala nominella kapaciteten är 8,5 kg för bomullsprogram. För optimal rengöring, överbelasta inte. Fyll trumman löst till cirka 3/4 full. Överbelastning kan orsaka dåliga tvättresultat och öka slitaget.

Kan jag använda ett smart hemsystem med denna maskin?

Ja, denna modell stöder Smart Control via Samsung SmartThings-appen. Du kan övervaka cykler, få meddelanden och ladda ner ytterligare tvättprogram. Kompatibel med Amazon Alexa och Google Assistant för röststyrning.

Hur rengör jag avloppsfiltret?

Dra ur kontakten på maskinen. Öppna den nedre luckan (vanligtvis längst ner till höger). Placera en låg bricka under filterlocket. Vrid filterratten moturs för att skruva loss den. Ta bort ludd och smuts, skölj sedan filtret. Sätt tillbaka och dra åt, stäng sedan luckan.

Vilka säkerhetsfunktioner har denna modell?

Säkerhetsfunktioner inkluderar Barnlås för att förhindra oavsiktlig användning, överhettningsskydd som stänger av värmaren om temperaturen överstiger säkra gränser, och läckageskydd genom automatisk vattenavstängning om ett läckage upptäcks.

BRUKSANVISNING DV85TA020AE SAMSUNG

Lang afledningsslange (2m)

Information om säkerhet 4

Vad du behöver veta om säkerhetsanvisningarna 4

Viktiga säkerhetssymboler 4

Viktiga säkerhetsföreskrifter 5

Kritiska installationsvarningar 9

Kritiska användningsvarningar 11

Försiktighetsåtgärder vid användning 13

Kritiska rengöringsvarningar 15

Instruktioner för WEEE 16

Installation 17

Medföljande delar 17

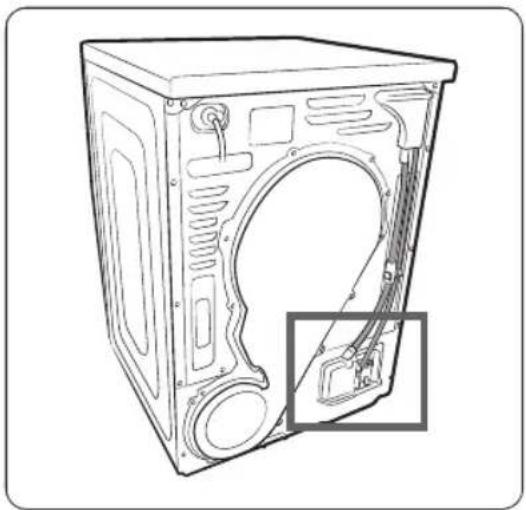

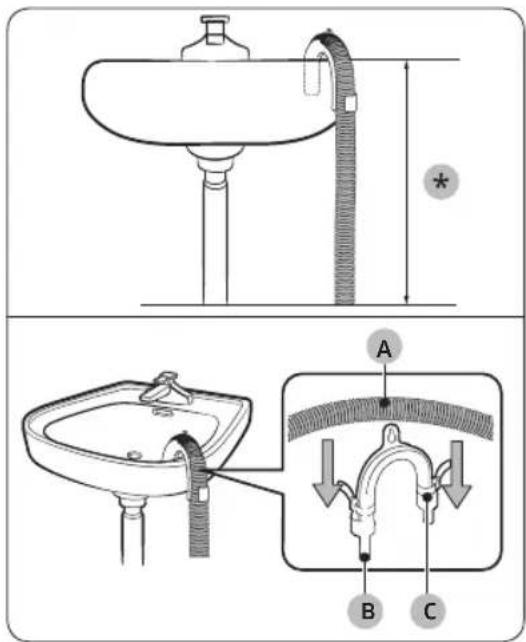

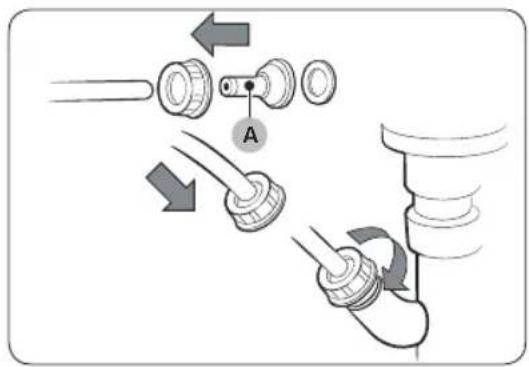

Tömningsslangen (vid behov) 25

Checklista för installation 28

Innan du använder torktumlaren 28

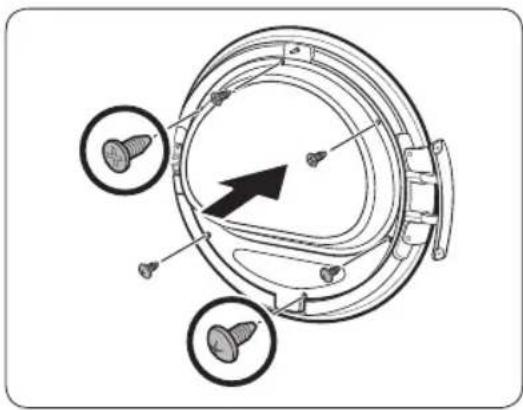

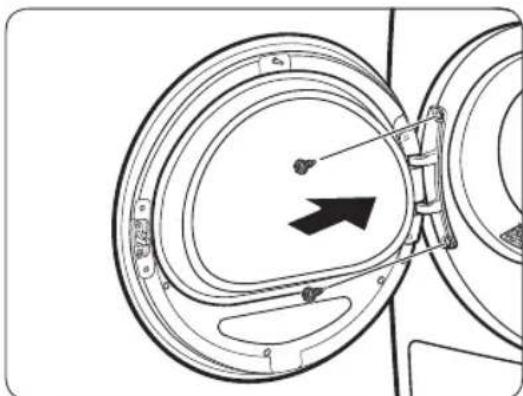

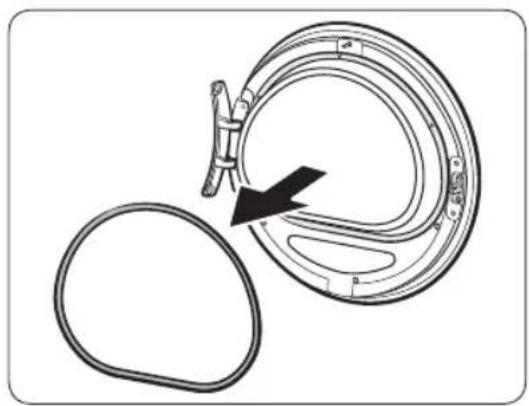

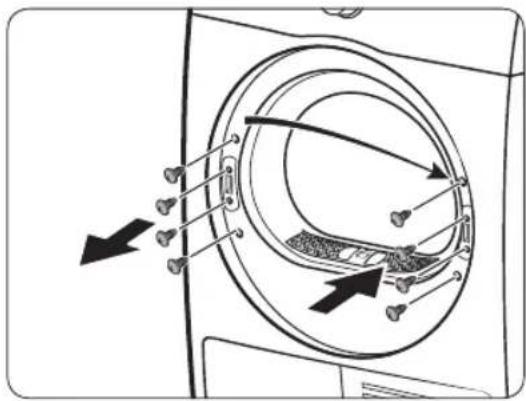

Luckvändning (endast DV**TA***A*/DV**TA***T*) 29

Drift 34

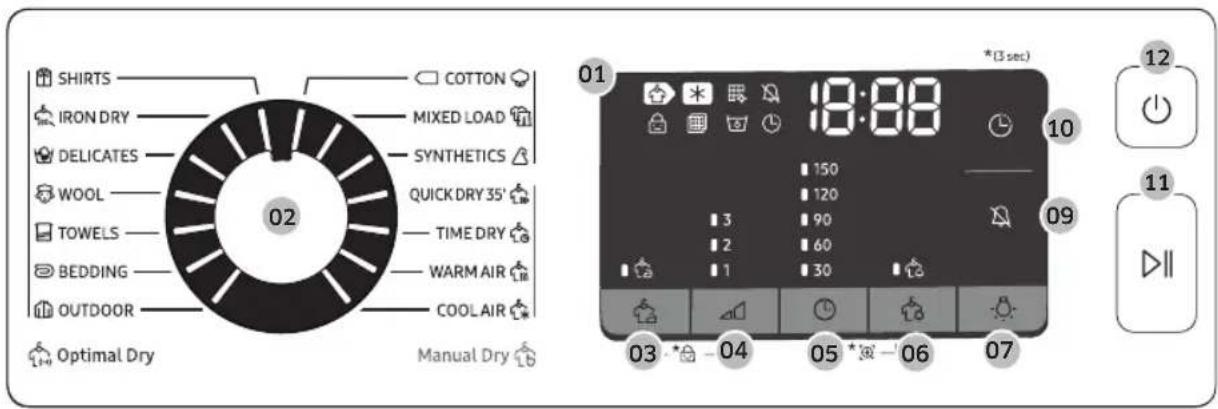

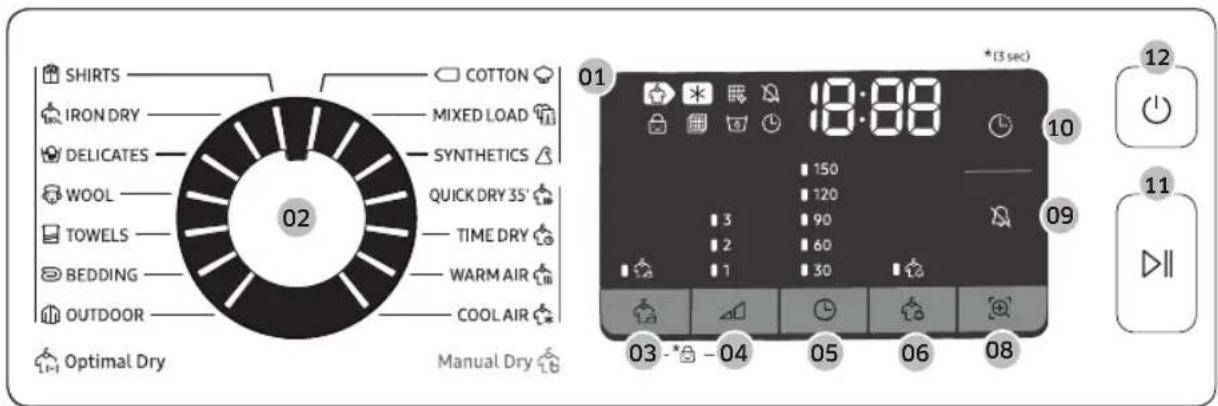

Kontrollpanel 34

Komma igång 42

Information om säkerhet

Grattis till din nya torktumlare från Samsung. I den här manualen finns viktig information om installation, användning och underhåll av din nya maskin. Ägna lite tid åt att läsa igenom den här manualen för att kunna utnyttja de många fördelarna och funktionerna i torktumlaren.

Vad du behöver veta om säkerhetsanvisningarna

Varningar och viktiga säkerhetsanvisningar i den här bruksanvisningen täcker inte alla möjliga förhållanden och situationer som kan uppstå. Använd ditt sunda förnuft och var noggrann vid installation, användning och med underhåll av torktumlaren.

Kontakta alltid tillverkaren angående problem eller förhållanden du inte förstår.

Viktiga säkerhetssymboler

Vad symbolerna och tecknen i handboken betyder:

WARNING!

Farlig och osäker hantering kan resultera i allvarliga personskador, dödsfall och/eller egendomsskador.

VAR FÖRSIKTIG!

Farlig och osäker hantering kan resultera i personskador, dödsfall och/eller skada på egendom.

OBS!

Anger att det finns en risk för personskador eller materiella skador.

Läs instruktionerna

Dessa varningstecken finns här för att förhindra att du och andra skadas.

Följ dem exakt.

Efter att du har läst den här användarhandboken ska du förvara den på ett säkert ställe för framtida referens.

Läs alla anvisningar innan du använder tvättmaskinen.

4 Svenska

Liksom för annan utrustning som går på el och innehåller rörliga delar finns potentiella risker. För att säkert kunna använda den här utrustningen ska du bekanta dig med dess funktioner och testa den före användning.

WARNING – brandrisk

• Torktumlarinstallationen måste göras av en behörig tekniker.
• Fyll på kläder enligt tillverkarens anvisningar och lokala regler.
• Följ alla installationsanvisningar för att minska risken för allvarlig skada eller dödsfall.

Viktiga säkerhetsföreskrifter

WARNING!

Följ säkerhetsföreskrifterna när du vill minska risken för eldsvåda, elektrisk stöt eller personskador när du använder maskinen, inklusive följande:

1. Den här maskinen ska inte användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap, förutom om de övervakas och instrueras i hur apparaten används av en person som ansvarar för deras säkerhet.

Information om säkerhet

1. För användning i Europa: Den här maskinen kan användas av barn från 8 år och personer med nedsatt fysisk, sensorisk eller mental förmåga eller som saknar erfarenhet och kunskap om de har fått tillräcklig övervakning eller instruktioner gällande användning av enheten på ett säkert sätt och om de förstår vilka faror som medförs. Barn får inte leka med enheten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning.
2. Barn ska övervakas av en vuxen så att de inte leker med apparaten.
3. Om strömkabeln skadas måste den bytas av tillverkaren, en servicetekniker eller liknande kvalificerad person för att undvika fara.
4. De nya slangarna som medföljer maskinen ska användas och gamla slangar får inte återanvändas.
5. För apparater med ventilationshål i botten är det viktigt att det inte finns några mattor som täcker för öppningarna.

6. För användning i Europa: Barn under 3 år ska inte använda apparaten om de inte övervakas.

7. VAR FÖRSIKTIG! För att undvika fara på grund av oavsiktlig återställning av termosäkringen får apparaten inte försörjas av en extern kopplingsenhet, t.ex. en timer, eller vara ansluten till en krets som regelbundet slås av och på av elförsörjningen.

8. Torktumlaren ska inte användas om industriella kemikalier har använts under tvättning.

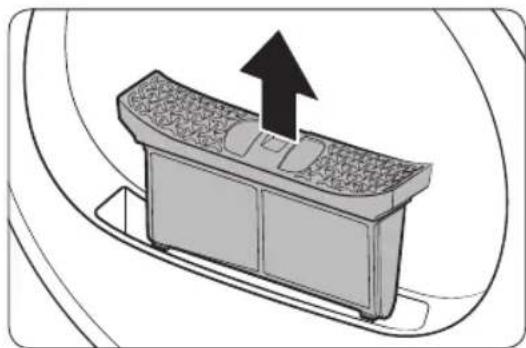

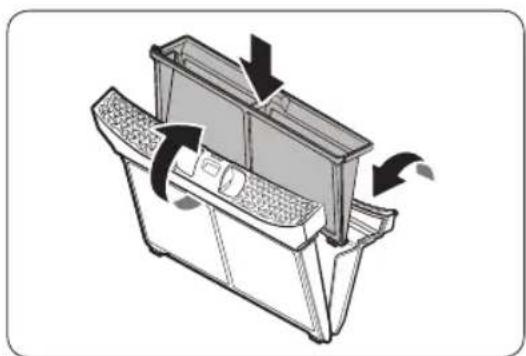

9. Luddfiltret måste rengöras regelbundet, om tillämpligt.
10. Ludd får inte ansamlas runt torktumlaren. (ej tillämpligt för enheter där ventilationen är riktad mot byggnadens utsida)
11. Tillräcklig ventilation måste tillhandahållas för att undvika att gaser förs tillbaka in i rummet från apparater som använder andra bränslen, inklusive öppen eld.
12. Torka inte otvättade plagg i torktumlaren.
13. Plagg som har smutsats ned med ämnen såsom matolja, aceton, alkohol, bensin, fotogen, fläckborttagningsmedel, terpentin, vax och vaxborttagningsmedel ska tvättas i varmt vatten med extra tvättmedel innan de torkas i torktumlaren.
14. Föremål såsom skumgummi (latexskum), duschmössor, vattentäta textilier, artiklar eller kläder med gummi eller kuddar med skumgummi får inte torkas i torktumlaren.

Information om säkerhet

1. Mjukmedel, och liknande produkter, ska användas enligt anvisningarna för mjukmedlet.
2. Den sista delen av torktumlarcykeln sker utan värme (nedkylningscykel) för att säkerställa att plaggen får en temperatur som ser till att plaggen inte skadas.
3. Ta bort alla föremål, såsom tändare och tändstickor, från fickorna.
4. WARNING: Stoppa aldrig en torktumlare före slutet av torkprogrammet såvida inte alla plagg snabbt tas ut och sprids ut så att värmen skingras.
5. Frånluft får inte ledas till en rökkanal som används för att leda ut avgaser från apparater som använder gas eller andra bränslen.
6. Enheten får inte installeras bakom en låsbar dörr, en skjutdörr eller en dörr med gångjärnen på motsatt sida av torktumlaren på ett sådant sätt att fullständigt öppnande av torktumlarluckan är begränsat.
7. WARNING: Apparaten får inte försörjas av en extern kopplingsenhet, t.ex. en timer, eller vara ansluten till en krets som regelbundet slås av och på av elförsörjningen.

Endast för modellen med värmepump: Instruktionerna ska även inkludera innebörden av följande:

WARNING: Se till att ventilationshålen inte är övertäckta runt maskinen och i den inbyggda strukturen.

WARNING: Skada inte kylkretsen.

Kritiska installationsvarningar

WARNING!

Installationen av den här maskinen måste utföras av en kvalificerad tekniker eller ett serviceföretag.

- Om så inte sker kan det resultera i elektrisk stöt, explosion, problem med produkten eller skador.

Koppla in strömsladden i ett eluttag och använd kontakten enbart för den här maskinen. Använd inte förlängningssladd.

• Om du delar vägguttaget med andra enheter via ett grenuttag eller använder förlängningssladd kan det resultera i elektrisk stöt eller brand.
• Se till att spänning, frekvens och ström är samma som i produktspecifikationerna. Om detta inte följs kan det orsaka en elektrisk stöt eller brand. Sätt i kontakten ordentligt i vägguttaget.

Ta regelbundet bort alla främmande ämnen, såsom damm eller vatten, från kontaktens stift och kontaktpunkter med en torr trasa.

• Dra ur kontakten och rengör den med en torr trasa.
• Om detta inte följs kan det orsaka en elektrisk stöt eller brand.

Förvara allt förpackningsmaterial på avständ från barn, eftersom förpackningsmaterial kan vara farliga för dem.

- Om ett barn sätter en påse över huvudet kan det resultera i kvävning.

Information om säkerhet

Enheten måste jordas.

Jorda inte in enheten till en gasledning, ett vattenrör av plast eller en telefonlinje.

• Detta kan resultera i elektrisk stöt, brand, explosion eller problem med produkten.
• Koppla aldrig in strömsladden i ett uttag som inte är korrekt jordat och se till att den uppfyller lokala och nationella regler.

Installera eller förvara inte produkten så att den exponeras för utomhuselement.

Använd inte en skadad strömsladd, eller ett vägguttag som sitter löst.

- Detta kan resultera i elektrisk stöt eller brand.

Om kontakten (nätsladden) är skadad måste den bytas ut av tillverkaren eller dess servicepersonal eller kvalificerad tekniker för att undvika fara.

Den här enheten ska placeras så att strömkontakten är åtkomlig efter installationen.

Du får inte dra eller böja strömsladden överdrivet mycket.

Vrid inte och knyt inte strömsladden.

Haka inte strömsladden över ett metallföremål, placera inte ett tungt objekt på strömsladden, stick inte in strömsladden mellan föremål och tryck inte in strömsladden i området bakom enheten.

- Detta kan resultera i elektrisk stöt eller brand.

Dra inte i strömsladden när du kopplar ur den ur vägguttaget.

• Dra ur sladden genom att hålla i kontakten.
• Om detta inte följs kan det orsaka en elektrisk stöt eller brand.

Enheten måste jordas. Koppla aldrig in strömsladden i ett uttag som inte är korrekt jordat och agera i enlighet med lokala och nationella regler. Se installationsanvisningarna för jordning av den här enheten.

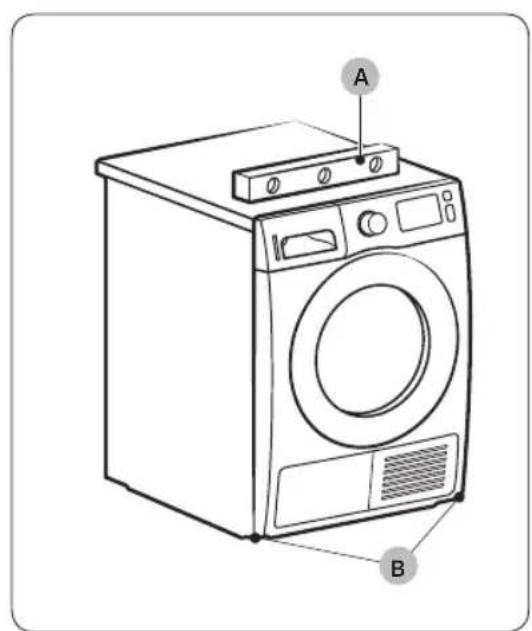

Installera enheten på en plats med ett stadigt, plant golv.

- Om du underlåter att göra detta kan det leda till onormalt stora vibrationer, buller eller problem med produkten.

Eftersom en komponent i hårsprej kan försämra vattenkvaliteten på värmeväxlaren så att fukt kan hamna på enhetens yttre ytor när kylningsperioden körs ska enheten inte installeras i en skönhetssalong.

Den här apparaten ska placeras så att det är lätt att komma åt elkontakten, vattentillförseln och utloppsrören.

Kritiska användningsvarningar

! WARNING!

Låt inte barn eller djur vara på eller i produkten. Demontera alltid lucklåset (spaken) när du ska göra dig av med den.

• Detta kan resultera i att barn faller och skadar sig.
• Om barn blir inlåsta i produkten finns risk för kvävning.

Försök inte komma åt produktens insida när trumman roterar.

Sitt inte på produkten och luta dig inte mot luckan.

- Detta kan resultera i att produkten välter och orsaka skada.

Torka tvätten först efter att den har centrifugerats i en vanlig tvättmaskin.

Torka inte otvättade plagg i torktumlaren.

Drick inte det kondenserat vattnet.

Stoppa aldrig en torktumlare före slutet av torkprogrammet såvida inte alla plagg snabbt tas ut och sprids ut så att värmen skingras.

Torka inte tvätt som har kommit i kontakt med antändbara material, såsom bensin, fotogen, bensen, thinner, alkohol etc.

• Detta kan leda till elektrisk stöt, brand eller explosion.

Låt inte djur eller barn leka med torktumlaren.

• Detta kan leda till en elektrisk stöt eller skada.

Innan du gör dig av med produkten ska du plocka bort luckan och strömsladden.

- Om du inte gör det kan det resultera i skada på strömsladden eller personskada.

Information om säkerhet

Rör inte vid strömkontakten med våta händer.

• Detta kan leda till en elektrisk stöt.

Om gas (stadsgas, propangas, gasol) läcker ska du inte röra enheten eller strömsladden. Ventilera omedelbart.

• Använd inte ventileringsfläkten för detta.
  • En gnista kan orsaka en explosion eller brand.

Du får varken reparera, byta eller försöka utföra service på någon del av enheten om inte annat specifikt rekommenderas i anvisningarna. Du måste även ha nödvändiga erfarenheter för att utföra service på enheten.

Försök inte att reparera, demontera eller modifiera enheten själv.

• Använd inte någon säkring (exempelvis koppar, ståltråd etc.) vid sidan om standardsäkringen.
• När reparation eller installation av enheten krävs ska du kontakta närmaste servicecenter.
• Om du inte gör detta kan det resultera i en elektrisk stöt, brand, problem med produkten eller skada.

Produkten du har köpt är endast till för användning i hemmet.

Användning i affärsverksamhet är att betrakta som vårdslöshet. I det här fallet täcks inte produkten av standardgarantin som erbjuds av Samsung och inget ansvar kan tas av Samsung för felfunktion eller skador till följd av felaktig användning.

Om produkten avger konstiga ljud eller rök eller om det luktar bränt ska du omedelbart stänga av strömmen och kontakta servicecentret.

• Annars kan det orsaka en elektrisk stöt eller brand.

Låt inte barn (eller djur) leka i eller på produkten. Luckan på produkten är svår att öppna från insidan och barn kan bli allvarligt skadade om de fastnar inne i den.

Försiktighetsåtgärder vid användning

VAR FÖRSIKTIG!

Stå inte på enhetens ovansida och placera inga föremål (exempelvis tvätt, tända ljus, tända cigaretter, kemikalier, metallföremål etc.) på enheten.

- Detta kan resultera i en elektrisk stöt, brand, problem med produkten eller skada.

Rör inte vid glasrutan eller inuti trumman under eller precis efter torkningen, eftersom den är het.

• Det kan resultera i brännskador.

Luckans glas blir varmt när disk- och torkprogrammen körs. Därför ska du inte vidröra luckans glas.

Låt inte heller barn leka i närheten av diskmaskinen eller vidröra luckans glas.

• Det kan resultera i brännskador.

Rör inte vid knapparna med vassa föremål, såsom stift, knivar, fingernaglar etc.

• Detta kan leda till en elektrisk stöt eller skada.

Torktumla inte tvätt innehållande gummi (latex) eller liknande gummimaterial.

• Om gummi hettas upp kan det orsaka brand.

Torka inte tvätt som innehåller vegetabilisk olja eller matolja, eftersom en stor mängd olja inte avlägsnas när du tvättar tvätten. Använd dessutom nedkylningsprogrammet så att tvätten inte blir het.

- Oljans oxideringsvärme kan starta en brand.

Se till att alla fickorna på alla kläder är tömda innan du torktumlar.

- Hårda, vassa föremål som mynt, säkerhetsnålar, spikar, skruvar eller stenar kan orsaka omfattande skador på apparaten.

Torka inte kläder med stora spännen, knappar eller andra tunga metalldelar (dragkedjor, hakar och öglor, knappskydd).

Information om säkerhet

Vid behov kan du använda ett tvättnät för små och lätta plagg, såsom bälten, förklädesband och behå-bågar, som kan gå sönder under ett program.

Torktumlarark är kompatibla med den här modellen och rekommenderas för bättre torkprestanda.

Torktumlarark minskar även den statiska elektricitet som uppstår under ett torkprogram. Statisk elektricitet kan leda till skador på plagg och möjlighen även på torktumlaren.

Använd inte torktumlaren nära pulvermaterial, såsom koldamm, vetemjöl etc.

- Detta kan leda till en elektrisk stöt, brand eller explosion.

Placera inte antändbara material nära produkten.

• Det kan resultera i att det tränger ut toxiska gaser ur produkten, skada på delar, en elektrisk stöt, brand eller en explosion.
• Enheten ska inte placeras bakom låsbara dörrar etc.

Vidrör inte baksidan på enheten under eller precis efter att torkningen är klar.

- Enheten är fortfarande varm och kan orsaka brännskador.

Innehåller fluoriderade växthusgaser.

Hermetiskt slutet system.

Ventilera inte gaser direkt i atmosfären.

Kritiska rengöringsvarningar

WARNING!

Rengör inte enheten genom att spruta vatten rakt på den.

Använd inte bensen, thinner eller alkohol för att rengöra enheten.

- Detta kan leda till missfärgning, deformation, skada, elektrisk kortslutning eller brand.

Koppla ur enheten ur vägguttaget före rengöring eller underhåll.

- Om detta inte följs kan det orsaka en elektrisk stöt eller brand.

Rengör filterlådan före och efter användning av torktumlaren.

Rengör insidan på produkten regelbundet med hjälp av en auktoriserad servicetekniker.

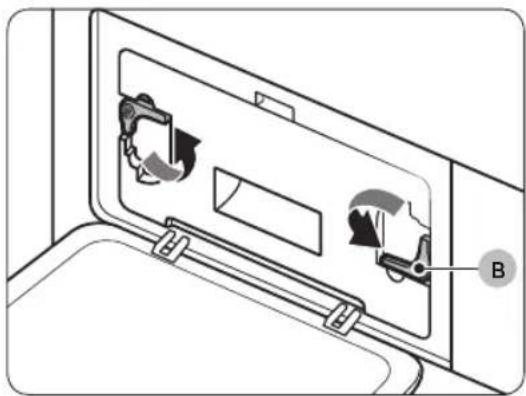

Rengör värmeväxlaren med en mjuk borste eller dammsugare en gång i månaden. Rör inte värmeväxlaren med händerna. Detta kan orsaka skador.

Torktumlarens insida ska rengöras med jämna mellanrum av behörig servicepersonal.

Information om säkerhet

Instruktioner för WEEE

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beständsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Besök vår sida om hållbarhet på www.samsung.com om du vill veta mer om Samsungs miljöengagemang och om produktregleringskrav, t.ex. REACH, WEEE eller batterier.

Installation

Medföljande delar

Packa försiktigt upp torktumlaren. Håll allt förpackningsmaterial borta från barn. Delarna och placeringen av delarna som visas nedan kan skilja sig från torktumlaren. Se till att torktumlaren har alla delar som anges här innan installation. Om torktumlaren och/eller delar är skadade eller saknas ska du kontakta närmaste kundcenter för Samsung.

03 Luddfilter 04 Värmeväxlare

05 Nivåreglerande ben

06 Lucka

07 Kontrollpanel

Installation

Tillbehör (medföljer)

Slanghållare Kabelvinda Slanganslutning

Lång tömningsslang (2m)

Tillbehör (medföljer inte)

• Kombinationssatsen tillåter torktumlaren att staplas ovanpå en tvättmaskin. Observera att kombinationssatsen endast kan användas med Samsung-tvättmaskiner och torktumlare. Om du vill köpa en konsol-kombinationssats (SK-DH, SK-DA, SKK-DF) eller kombinationssats (SKK-DD, SKK-DDX) ska du kontakta Samsungs servicecenter eller lokala återförsäljare. Kombinationssatsen varierar beroende på tvättmaskinsmodell.
• Staplingsanvisningar för torktumlaren hittar du i installationshandboken som medföljer kombinationssatsen.
• Information om modellspecifik tillgänglighet för kombinationssatsen hittar du i installationshandboken som medföljer kombinationssatsen.

Installation

Installationskrav

OBS!

Den här torktumlaren måste installeras av en behörig installatör. Om service krävs på grund av dålig eller felaktig installation, anses det vara ägarens ansvar och kan ogiltigförklara garantin. Förvara dessa instruktioner för framtida referens.

WARNING!

• Koppla inte in strömsladden i vägguttaget innan torktumlaren är helt installerad.
  • Ta hjälp av två eller fler personer för att flytta torktumlaren.
• Låt inte barn eller husdjur leka i, på eller runt torktumlaren. Noggrann övervakning är nödvändig vid alla tillfällen.
• Håll allt förpackningsmaterial borta från barn.
• Ersätt inte en skadad strömsladd eller kontakt själv. Låt Samsung eller en kvalificerad servicetekniker ersätta en skadad strömsladd eller kontakt.
• Försök inte att reparera, demontera eller modifiera torktumlaren. För eventuella reparationer ska du kontakta närmaste Samsung-servicecenter.
• Ta bort luckan/locket från alla enheter som ska kastas för att undvika att barn kvävs i tumlaren.
• Om torktumlaren avger ett främmande ljud, lukt av bränt eller rök, ska du koppla ur strömkontakten direkt och kontakta närmaste Samsung-servicecenter.
• Koppa inte från torktumlaren när den är i drift.
• Placera inte antändbara objekt nära produkten.

Krav på platsen

Välj en jämn, bra konstruerad yta som tål vibrationer. Välj en plats där ett jordat, 3-poligt uttag är lättillgängligt.

WARNING!

• Installera endast torktumlaren inomhus.
• Installera inte torktumlaren i områden som utsätts för väder.
- Installera inte torktumlaren där temperaturen kan sjunka under 5 °C eller stiga över 35 °C.
• Installera inte torktumlaren där gas kan läcka ut.
- Blockera inte kylgrillens luftinlopp på torktumlarens framsida.

Installation i alkov eller skåp

För installation i alkov eller garderob kräver torktumlaren följande minimiavständ:

Sidor Överst Fram Bak
25 mm 25 mm	490 mm 51 mm

Om du installerar torktumlaren med en tvättmaskin måste framsidan på alkoven eller garderoben ha en öppning utan hinder på minst 490 mm.

Krav på elektricitet och jordning

• Torktumlaren kräver en strömförsörjning med växelström 220–240 V 50 Hz.
• Torktumlaren måste vara ordentligt jordad. Om torktumlaren inte fungerar korrekt eller går sönder kan jordningen minska risken för elektrisk kortslutning genom att erbjuda en krets för minsta motständ när det gäller elström. Torktumlaren levereras med en strömsladd som har en 3-polig jordad kontakt. Kontakten måste anslutas till ett lämpligt uttag som är korrekt installerat och jordat i enlighet med lokala regler och förordningar.
• Om du har några frågor angående krav på elektricitet och jordning ska du kontakta Samsung eller en behörig elektriker.

Installation

WARNING!

• Anslut till ett jordat 3-poligt uttag.
- Använd inte en skadad strömkontakt, sladd eller ett vägguttag som är skadat eller sitter löst.
- Använd inte en adapter eller en förlängningssladd.
- Felaktig anslutning av jordning kan resultera i elektrisk stöt. Om du är osäker på om torktumlaren är ordentligt jordad ska du kontrollera med en behörig elektriker.
- Ändra inte på strömkontakten, strömsladden eller uttaget på något sätt.
- Anslut inte den jordade kabeln till plastkablar, gasledningar eller varmvattenledningar.

Nivåjustering

Innan du installerar torktumlaren ska du se till att du har läst Installationskrav på sidan 20. Observera att följande instruktioner är för installation utan att använda en tömningsslang. Om du vill ha instruktioner om hur du använder en tömningsslang ska du se nästa avsnitt, Tömningsslangen (vid behov) För enkelhetens skull ska du överväga att installera torktumlaren bredvid tvättmaskinen.

1. Skjut försiktigt torktumlaren till önskad plats.
2. Använd ett vattenpass (A) och kontrollera att torktumlaren står jämnt från sida till sida och framifrån och bakåt.
3. Om torktumlaren inte är i nivå ska du justera de nivåreglerande benet (B). Om du vrider benet moturs förkortas det. Om du vrider benet medurs förlängs det.
4. När torktumlaren står jämnt ska du se till att torktumlaren står stadigt på golvet.
5. Koppla in torktumlaren.

Installation

• Torktumlaren kan nivåjusteras med ett av eller båda främre och bakre benen på torktumlaren.
• För att ställa in torktumlaren i samma höjd som tvättmaskinen ska du dra ut (C) de nivåreglerande benen helt genom att vrida dem moturs och sedan lossa (D) benen genom att vrida dem medurs.
• Dra inte ut de nivåreglerande benen mer än vad som behövs. Om du drar ut de nivåreglerande benen mer än nödvändigt kan det leda till att torktumlaren vibrerar.

Tömningsslangen (vid behov)

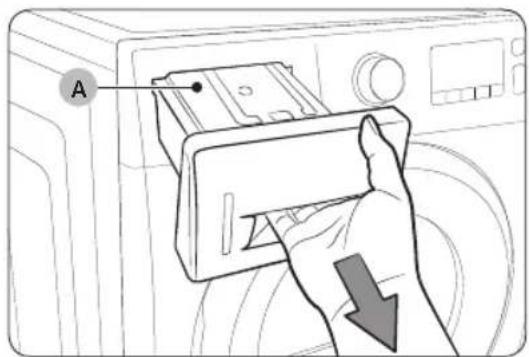

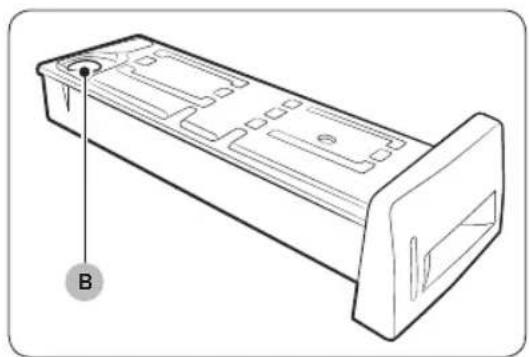

Torktumlaren levereras med en inbyggd vattentank. Men om du inte vill använda vattentanken kan du installera tömningsslangen. Den medföljande tillbehörsslangen (lång tömningsslang) kan användas som en förlängning till tömningsslangen.

1. Ta bort tömningsslangen från hål (A) och sätt in den i hål (B).

Installation

Över ett tvättställ:

1. Sätt i ena änden av tillbehörsslangen (lång tömningsslang) i hål (A).
2. Sätt i tillbehörsslangens andra ände (utloppet) i avloppssystemet på ett av följande sätt:
3. Se till att placera tillbehörsslangens ände lägre än 90 cm (*) från torktumlarens undersida.
4. Om du vill böja någon punkt av tillbehörsslangen ska du använd den medföljande slanghållaren (B) av plast och fästa hållaren på väggen med en krok eller till kranen med ett snöre. Montera tömningsslangen (A) och slanghållaren (B) och fixera dem med kabelvindan (C).
5. Du kan tömma ut kondenserat vatten genom att ansluta tillbehörsslangen (lång tömningsslang) direkt till utloppet.

⚠️ VAR FÖRSIKTIG!

Förläng inte dräneringsslangen. Vatten kan läcka ut från det anslutna området. Använd en lång tömningsslang.

Genom att använda avloppsröret i tvättstället:

1. Montera slangkopplingen (A) och fäst den till tillbehörsslangens ände så som visas.

⚠️ VAR FÖRSIKTIG!

För att förhindra vattenläckage ska du se till att ansluta slangen och anslutningen ordentligt.

1. Anslut slangadaptern direkt till avloppsröret i tvättstället.

Installation

Checklista för installation

• Torktumlaren är ansluten till ett jordat uttag.
• Allt förpackningsmaterial är helt borttaget och kasserat.
  • Torktumlaren är nivån och står stadigt på golvet.
• Starta torktumlaren för att se till att den körs, värms upp och stängs av.
• Kör programmet TIDSSTYRD TORKNING i 20 minuter för att se om informationskoden HC visas. Om så är fallet, kontakta ett lokalt servicecenter.
• Efter installationen rekommenderar vi att du väntar minst 1 timme innan du använder torktumlaren.

Innan du använder torktumlaren

• Se till att inget tillbehör finns kvar inuti trumman.
• Anslut strömsladden strax innan du använder torktumlaren.
• Blockera inte luftinloppshålet på kylgrillen på torktumlarens framsida.
• Placera inte antändbara föremål nära torktumlaren och håll det rent runt den.
• Se till att torktumlaren står plant på marken.
• Ta inte bort de justerbara benen på torktumlaren. De behövs för att hålla torktumlaren på jämn nivå med marken.

Luckvändning (endast DV\*\*TA\*\*\*A\*/DV\*\*TA\*\*\*T\*)

Beroende på hur installationsplatsen eller dina behov ser ut kanske du vill vända på luckans öppningsriktning.

WARNING!

Se till att luckvändningen utförs av en kvalificerad tekniker.

1. Öppna luckan och lossa sedan de två skruvarna på luckans gångjärn. Samtidigt som du håller i luckan med båda händerna lyfter du den något för att ta bort den.

1. Använd ett smalt föremål för att ta bort lucktätningen.

1. Skruva bort de 3 övre och 3 nedre skruvarna från glashållaren.

2. Plocka bort glashållaren och vrid sedan höljet på luckan 180 grader.

3. Sätt i glashållaren på den nya positionen i luckskyddet. Se till att luckans gångjärn är i samma position som på bilden.

1. Skruva i de övre 3 skruvarna och de nedre 3 skruvarna på glashållaren.

OBS!

Skruvmätten kan variera. Se till att du skruvar i korrekt skruv.

1. Sätt i lucktätningen på korrekt plats.

2. Ta bort de 2 återstående skruvarna efter att du har tagit bort luckans gångjärn.

Installation

1. Skruva bort de fyra skruvarna från låset på luckan. Plocka bort låset från luckan och montera tillbaka det på motsatt sida.

2. Dra åt de två (2) skruvarna som togs bort i steg 8 på ramen för gångjärnet på motsatt sida. Observera att du måste dra åt dem till höger (längst upp och längst ned till höger) på fästet.

3. Skruva bort skruven i botten på luckans gångjärn och fäst den på toppen av luckans gångjärn.

1. Placera luckans gångjärn på motsatt sida och dra sedan åt de 2 skruvarna för att fästa luckan i torktumlaren.

OBS!

Om du vill flytta tillbaka luckan till den initiala positionen följer du samma steg igen. Observera att luckan, gångjärn och andra delar i så fall hamnar på motsatt sida jämfört med anvisningarna.

Drift

Kontrollpanel

DV9*TA*****/DV8*TA****

DV7*TA*****

01 Digital grafisk display	Visar all programformation, inklusive programtid, informationskoder och torktumlares status. Se tabellen nedan för statusinformation.
		Torkning Kylning	*
		Larm för värmeväxlare ren		Ljud på/av
		Barnlås		Kontrollera filterlarm
		Full vattenbehållare		Senarelagt slut
		Skrynklingseliminering		Fuktlarm
		Smart Check
02 Programväljaren	Vrid på ratten för att välja ett program. Se Programöversikt på sidan 38 för tillgängliga program.
03 krynklingseliminering	Lägger till cirka 3 timmars oavbruten tumling vid slutet av det valda programmet för att minska rynkor. En stor cirkel visas på skärmpanelen och trumman roterar med jämna mellanrum. Tryck på skrynklingseliminering för att aktivera den här funktionen. Motsvarande indikator tänds.
04 Torrhetsnivå	Tryck för att välja torrhetsnivån i programmen SKJORTOR, BOMULL BEANDAD TVÄTT och SYNET. Torrhetsnivån kan ställas in i tre nivåer (1-3). Nivå 1 används för att deltorka plagg som ska torkas liggande eller hängande. Nivå 3 är den kraftigaste och används för att torka större eller klumpigare tvättar.

Drift

05 [T]	Tryck för att justera programtiden för programmen TIDSSTYRD TORKNING, VARM LUFT och KALL LUFT.Följande tidsalternativ (enhet: minut) finns: 30, 60, 90, 120 och 150.120 minuter och 150 minuter är inte tillgängliga förprogrammen VARM LUFT och KALL LUFT.Den exakta torktiden varierar beroende på fuktigheten itvätten.
06 [Fuktlarm]	Detta larm är endast tillgängligt med programmen SKJORTOR, BOMULL , BLANDAD TVÄTT och SYNTET. Om en lastinnehåller blandade material blinkar lysdioden för Fuktlarm ) när den genomsnittliga torrheten för objektet är 80 % torrt.Detta låter dig ta ur plagg som du inte vill ska torka helt ellersom torkar snabbt från torktumlaren tidigt medan du låter andrafortsätta att torka.
07 [Lampa(DV9*TA*****/DV8*TA*****)]	Tryck för att slå på/av den invändiga lampan. Lampan lyser i 2minuter efter att den har slagits på och släcks sedan automatiskt.
08 [Smart Check(DV7*TA*****)]	Om torktumlaren har upptäckt ett problem gör Smart Checkdet möjligt att kontrollera torktumlarens status med hjälp av ensmarttelefon.
09 [Ljud på/av	Tryck för att stänga av/på larmet. Ljudinställningen bibehålls närdu stänger av torktumlaren och slår på den igen.
10 [Senarelagslut	Du kan ställa in sluttiden för det valda programmet i steg om 1timme ända upp till 24 timmar.
11 ▷|Start/Paus	Tryck på den här knappen för att starta eller pausa ett program.Om torktumlaren körs ska du trycka på knappen en gång för attpausa torktumlaren. Tryck igen för att återuppta.
12 Strömbrytaren	Tryck på den här knappen för att stänga av/slå på torktumlaren.Om torktumlaren är påslagen i över 10 minuter utan att du trycker på några knappar stängs den av automatiskt.

Drift

Programöversikt

Sensorstyrd torkning

Program Beskrivning		Max. last (kg)
	Använd för att snabbt torka ett plagg, t.ex. en skjorta.	2
	Detta program avslutar torkningen i ett fuktigt tillstånd vilket underlättar strykning.	4
	För plagg som ska hanteras med försiktighet, t.ex. underkläder.	2
	Endast för maskintvättbar och torktumlingsbar ylle.Vänd tvätten ut och in innan den torkas för att få det bästa resultatet.	1
	Används för att torka tvätt såsom badlakan.	4
	För skrymmande textiler såsom filtar, lakan, täcken och lätta sängkläder.	2
	För ytterkläder såsom skidkläder och klättringskläder och även för textiler av till exempel spandex, stretch och mikrofiber.Vi rekommenderar att du använder det här programmet efter att du har tvättat med programmet YTTERKLÄDER i tvättmaskinen.	2
	För lätt nedsmutsad bomull, sängkläder, dukar, underkläder, handdukar eller skjortor.	Max.
	För blandad tvätt som består av bomull och syntetmaterial.	Max.
	För blusar, skjortor av polyester (diolen, trevira), polyamid (perlon, nylon) eller andra liknande blandningar.	4

Manuell torkning

Program Beskrivning		Max. last (kg)
	För torkning av syntetmaterial av lätt bomull eller plagg som behöver snabb torkning.Standardtorktiden är 35 minuter.	1
	Används för att ställa in en önskad torktid.1. Vrid på programväljaren för att välja [IMAGE]TIDSSTYRD TORKNING.2. Tryck på [IMAGE] Tid för att ställa in torktiden mellan 30 minuter och 150 minuter. Om du fortsätter att trycka på Tid ändras de tillgängliga tidsalternativen i steg om 30 minuter.[IMAGE]OBS!Den faktiska programtiden kan variera beroende på plaggens torrhet.	-
	För små, plagg som torkats innan. Torktiden är 30 minuter som standard.Programtid för alla typer av textiler med undantag av ull och silke. Torr tvätt som fortfarande är lätt fuktad eller redan har torkats innan. Även lämplig för den efterföljande torkningen av tjock tvätt i flera skikt som inte torkar lätt.[IMAGE]OBS!Detta program är lämpligt för torkning av enskilda yllettyger, sportskor och mjuka leksaker. Torka endast dessa med korgen för ylle.	-
	Alla typer av textiler. För att fräschas upp eller vädra plagg som inte har burits på länge.	-

Drift

Programtabell

OBS!

För bästa resultat ska du följa rekommendationerna för tvättens storlek för varje torkprogram.

• Stor tvättlast: Fyll trumman till cirka ^3/4 . Lägga inte till plagg över denna nivå eftersom de behöver tumla fritt.
  • Medelstor tvättlast: Fyll trumman till cirka 1/2.
• Qiten tvättlast: Fyll trumman med 3–5 plagg, inte mer än 14 .

Program Rekommenderade plagg Tvättlast Torrhetsnivå
SKJORTOR	Strykfria skjortor eller blusar tillverkade i bomull, linne, syntetfiber eller blandade textiler.		Tillgänglig
STRYKTORRT	Detta program avslutar torkningen i ett fuktigt tillstånd vilket underlättar strykning.	4	Otilgänglig
ÖMTÅLIGA TEXTILIER	Silke, fina textiler och underkläder.	2	Otilgänglig
YLLE	Endast för maskintvättbar och torktumlingsbar ylle.	1	Otilgänglig
HANDDUKAR	Används för att torka tvätt såsom badlakan.	4	Otilgänglig
ÖVERKAST	För skrymmande textiler såsom filtar, lakan, täcken och lätta sängkläder.	2[GHTS]	Otilgänglig
YTTERKLÄDER	För ytterkläder såsom skidkläder och klättringskläder och även för textiler av till exempel spandex, stretch och mikrofiber.	2	Otilgänglig
BOMULL	För lätt nedsmutsad bomull, sängkläder, dukar, underkläder, handdukar eller skjortor.	Max. Tillgänglig
BLANDAD TVÄTT	Blandad tvätt som består av bomull och syntetmaterial	Max. Tillgänglig
SYNTET	Syntet eller blandade textiler.	4	Tillgänglig

Program Rekommenderade plagg Tvättlast Torrhetsnivå
[SC47]	SNABBTORK	Syntet och lätt bomull		Otillgänglig
[30K2]	TIDSSTYRD TORKNING	Alla typer av textiler; tidsprogram. – Otillgänglig
	VARM LUFT	Små plagg och fuktiga kläder, dagliga plagg som är lämpliga för värmetorkning	– Otillgänglig
[3ATY]	KALL LUFT	Alla typer av textiler. För att fräschas upp eller vädra plagg som inte har burits på länge.	– Otillgänglig

Drift

Komma igång

Enkla steg för att starta

1. Tryck på ⏻ Strömbrytaren för att slå på torktumlaren.
2. Fyll torktumlaren och stäng dörren.
3. Vrid på programväljaren för att välja ett program.
4. Ändra programinställningarna ( △ Torrhetsnivå och ⓊTid) efter behov.
5. Välj nödvändiga inställningar och alternativ enligt önskemål.

(⚠️ Skrynklingseliminering, ⚙️ Lampa, ⚠️ Fuktlarm och/eller ⏻ Senarelagt slut).

1. Tryck och håll ▷llStart/Paus (Håll för att starta). Relevanta lysdioder för torkning tänds och den förväntade programtiden visas på displayen.

OBS!

Antalet tillgängliga inställningar och alternativ skiljer sig med programmet.

För att ändra programmet under drift

1. Tryck på ▷ll Start/Paus (Håll för att starta) för att stoppa driften.
2. Välj ett annat program.
3. Håll ▷ll Start/Paus (Håll för att starta) nedtryckt för att starta ett nytt program.

Sortering och lastning

• Placera bara en maskin med kläder i torktumlaren åt gången.
• Undvik att blanda tunga och lätta plagg tillsammans.
• För att öka torkningseffektiviteten vid torkning av ett eller två plagg ska du lägga till en torr handduk i tvätten.
• För bästa resultat ska du lossa trasslade plagg innan du lägger in dem i torktumlaren.
• Överbelastning begränsar tumlingsprocessen vilket resulterar i ojämn torkning och tvätt med skrynklor.
• Såvida det inte rekommenderas i skötselråden ska du undvika att torka ylle- eller glasfiberplagg.
  • Undvik att torka otvättade kläder.
  • Torka inte plagg nedsmutsade med olja, alkohol, bensin etc.

Ställtorkning (endast tillämpliga modeller)

Ställ in torktiden på upp till 150 minuter beroende på fukt och vikten av plaggen som ska torkas. När du torkar tvätt med torkstället rekommenderar vi att programmet 🔒 TIDSSTYRD TORKNING används.

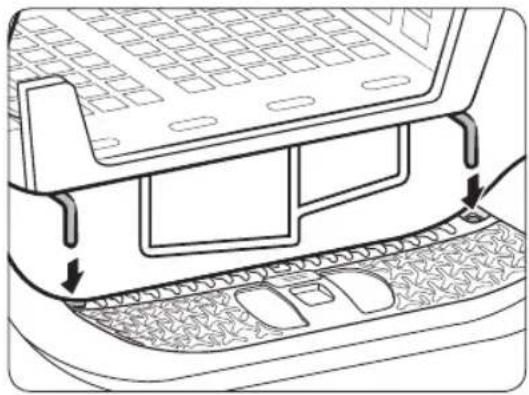

1. Placera torkstället i trumman och sätt i ställets främre kanter i hålen i luckans membran.
2. Placera plagg på stället och lämna tillräckligt med utrymme så att luften kan cirkulera. För klädesplagg, vik och placera platt på stället. För skor, placera skorna med sulorna nedåt.
3. Stäng luckan och tryck på Strömbrytaren. Välj TIDSSTYRD TORKNING och tryck sedan på Tid för att välja torktiden.
4. Tryck och håll ▷ll Start/Paus (Håll för att starta).

Drift

Torkförslag

Plagg (max. 1,5 kg) Beskrivning
Tvättbara tröjor (forma och lägg ut helt plant på stället)	När du torkar tvätt med ställtorkning viker du ihop och placerar kläderna på stället för att undvika att kläderna blir skrynkliga.
Fyllda leksaker (fyllda med bomull eller polyesterfiber)
Fyllda leksaker (fyllda med skum eller gummi)
Skumgummikuddar
Gymnastikskor Om du vill torka gymnastikskor placerar du skorna på stället med skosulorna nedåt.

⚠️ VAR FÖRSIKTIG!

• Torkning av skumgummi, plast och gummi med värmeinställning kan orsaka skada och leda till brandrisk.
• För att förhindra skador på skor ska du använda torkstället.

Programguide

Följ alltid skötselråden vid torkning. Om tvättinstruktioner på etiketten inte är tillgängliga ska du se nedanstående tabell.

Lakan och påslakan •	Använd temperaturinställningen Hög.
Filtar • Torka endast	en filt åt gång för bästa resultat.
Tygblöjor • Använd temperaturinställningen Hög.
Dunfyllda plagg • Torka inte med en värmeinställning. Det kan orsaka brand. Använd endast programmet KALL LUFT.
Skumgummi (dynor, uppstoppade leksaker etc.)	• Torka inte med en värmeinställning. Det kan orsaka brand. Använd endast programmet KALL LUFT.
Kuddar • Lägg till ett par torra handdukar som hjälp för att tumla och göra plagg fluffigare.• Torka inte kapok- eller skumgummikuddar med värme. Använd endast programmet KALL LUFT.
Plaster (duschdraperier, utomhusöverdrag etc.)	• Använd KALL LUFT eller TIDSSTYRD TORKNING.

VAR FÖRSIKTIG!

Var försiktig med att torka objekt som inte nämns ovan.

Drift

Specialfunktioner

Senarelagt slut

Du kan ställa in torktumlaren för att fullborda ett valt program vid inställda tid.

1. Välj ett program med nödvändiga alternativ.
2. Tryck på knapparna - eller + Ⓧ Senarelagt slut för att ställa in en tid mellan 1 timme och 24 timmar i steg om 1 timme.
3. Tryck och håll ▶|Start/Paus (Håll för att starta). Motsvarande lysdiod blinkar och klockan börjar räkna ner till den inställda tiden.

OBS!

Om du vill avbryta inställningen Senarelagt slut ska du starta om torktumlaren med knappen ⏻ Strömbrytaren.

Barnlås

Barnlås hindrar barn från att leka med torktumlaren. När Barnlås är aktiverat är alla knappar förutom ⏻ Strömbrytaren inaktiverade.

För att aktivera/inaktivera Barnlås ska du trycka på och hålla nedtryckt Fuktarm och Smart Control eller Skrynklingseliminering och Torrhetsnivå samtidigt i 3 sekunder.

OBS!

Om Barnlås är aktiverat och torktumlaren stängs av och sedan slås på igen, förblir Barnlås aktiverat.

Smart Check

Om torktumlaren har upptäckt ett problem gör Smart Check det möjligt att kontrollera torktumlarens status med hjälp av en smarttelefon. Observera att Smart Check endast kan användas med smarttelefoner i Galaxy- och iPhone-serierna.

Om du vill använda Smart Check måste du ha hämtat appen Samsung Smart Washer/Dryer och sedan följa stegen nedan.

1. Håll Ⓛ Tid och Lekutlarm

intryckta i 3 sekunder eller tryck på Smart Check. Lysdioderna på displayen roterar och Smart Checkkoden visas.

1. Öppna appen Samsung Smart

Washer/Dryer på smarttelefonen och tryck på knappen Smart Check.

1. Fokusera smarttelefonens kamera på Smart Check-koden som visas på panelen.

2. Om informationskoden är identifierad ger appen detaljerad information om problemet och vidare instruktioner.

OBS!

• Om torktumlaren reflekterar ljus på displayen kan smarttelefonen kanske inte känna igen informationskoden.
• Om smarttelefonen inte känner igen koden ska du ange informationskoden manuellt i smarttelefonen.

Underhåll

⚠️ WARNING!

• Rengör inte torktumlaren genom att spruta vatten rakt på den.
• Rengör inte torktumlaren med bensen, thinner, alkohol eller aceton. Detta kan orsaka missfärgning, deformation, skada, elektrisk kortslutning eller brand.
• Innan du rengör torktumlaren ska du se till att koppla ur strömsladden.

Kontrollpanel

Rengör med en mjuk, fuktig trasa. Använd inte rengöringsmedel med slipeffekt. Spreja inte rengöringsmedel direkt på panelen. Torka omedelbart upp spill eller vätskor från kontrollpanelen.

Utsidan

Rengör med en mjuk, fuktig trasa. Använd inte rengöringsmedel med slipeffekt. Undvik att använda eller placera vassa eller tunga föremål i närheten av/på torktumlaren. Håll tvättmedel och tvättförnödenheter på hyllan (säljs separat) eller i en separat förvaringsbehållare.

Trumma

Rengöra torktumlaren med en fuktig trasa med milt rengöringsmedel utan slipeffekt som passar för rengöring av ytor i rostfritt stål. Torka bort kvarvarande rester med en ren, torr trasa.

Luddfilter

Rengör luddfiltret efter varje tvätt.

1. Öppna luckan och dra upp luddfiltret för att avlägsna det.

2. Öppna det yttre filtret och avlägsna det inre filtret (A).

3. Veckla ut både det inre filtret och det yttre filtret.

4. Ta bort luddet från båda filtren och rengör sedan filtren med rengöringsborsten.

OBS!

För att rengöra filtren noggrant ska du skölja dem i rinnande vatten och sedan torka dem helt.

Underhåll

1. Sätt det inre filtret i det yttre filtret och sätt sedan tillbaka luddfiltret i det ursprungliga läget.

⚠️ VAR FÖRSIKTIG!

• Rengör luddfiltret efter varje tvätt. Annars kan torkprestandan minska.
• Använd inte torktumlaren utan det inre filtret inuti det yttre filtret.
- Användning av torktumlaren med ett vått luddfilter kan orsaka mögel, dålig lukt eller en minskning av torkprestandan.

Vattenbehållare

För att undvika läckage ska du tömma vattenbehållaren efter varje last.

1. Använd båda händerna och dra vattentanken (A) framåt för att ta bort den.

1. Töm vattnet genom tömningshålet (B) och sätt tillbaka vattentanken på plats.

OBS!

Om du tömmer vattentanken och håller knappen ▶ Il Start/Paus (Håll för att starta) intryckt släcks motsvarande lysdiod.

Underhåll

Värmeväxlare

Rengör värmeväxlaren minst en gång i månaden. (eller när summern ljuder och indikeringslampan på värmeväxlaren tänds i fönstret.)

1. Tryck försiktigt på den övre delen av den yttre luckan (A) för att öppna den.

1. Rengör värmeväxlaren med den medföljande rengöringsborsten eller en dammsugare med en ansluten borste. Var försiktig så att du inte böjer eller skadar värmeväxlarens fenor under rengöringen. Detta kan leda till sämre torkningsprestanda.

⚠️ VAR FÖRSIKTIG!

• För att undvika personskador och brännskador ska du inte röra vid eller rengöra värmeväxlaren med bara händerna.
• Använd inte vatten för att rengöra värmeväxlaren.

• Rengör den inre luckan med en mjuk, fuktig trasa.

• Sätt tillbaka den inre luckan i dess ursprungliga läge och lås sedan låsen.

• Stäng den yttre luckan.

OBS!

Efter rengöring ska du se till att låsen är lästa.

Kontrollpunkter

Om du stöter på ett problem med tvättmaskinen ska du först kontrollera tabellen nedan och prova förslagen.

Symptom Åtgård
Torktumlaren fungerar inte	Se till att luckan är helt stängd.Se till att strömsladden är isatt.Kontrollera jordfelsbrytaren och säkringarna.Töm vattenbehållaren.Rengör luddfiltret.
Torktumlaren värms inte	Kontrollera jordfelsbrytaren och säkringarna.Välj en annan värmeinställning än KALL LUFT.Kontrollera luddfiltret och värmeväxlaren. Rengör dem vid behov.Torktumlaren kan vara i en nedkylningsfas i programmet.
Torktumlaren torkar inte	Kontrollera ovan angivna orsaker plus ...Se till att torktumlaren inte är överbelastad.Sortera lätta och tunga objekt separat.Ompositionera stora, skrymmande föremål för att säkerställa jämn torkning.Kontrollera att torktumlaren töms ordentligt.För små laster, lägg till några torra handdukar.Rengör luddfiltret och värmeväxlaren.
Torktumlaren är bullrig	Kontrollera efter mynt, knappar, tändare etc.Se till att torktumlaren har en jämn nivå och står stadigt på golvet.Torktumlaren kan låta på grund av luft som rör sig genom trumman och fläkten. Detta är normalt.
Torkar ojämnt	Sömmar, fickor och andra delar av kläder är svårare att torka än andra. Detta är normalt.Sortera tunga och lätta plagg separat.
Symptom Åtgärd
Torktumlare avger en lukt	Torktumlaren kan dra till sig hushållslukt från den omgivande luften och sedan släppa ut den. Detta är normalt.
Torktumlaren stängs av innan maskinen är torr	För liten tvättmängd. Lägg till mer plagg och starta om programmet.För stor tvättmängd. Ta bort plagg och starta om torktumlaren.
Ludd på kläderna	Se till att luddfiltret är rengjort före varje maskin.Separera torra luddproducerande plagg (luddiga handdukar) från kläder som suger åt sig ludd såsom svarta linnebyxor.Dela upp stora maskiner i mindre maskiner.
Plaggen är fortfarande skrynkliga efter skrynklingseliminering	Små maskiner med 1–4 plagg är optimalt.Fyll på färre plagg. Lägg i liknade plagg.
Odörer finns kvar efter programmet med KALL LUFT	Se till att tvätta artiklar med stark lukt ordentligt.

Felsökning

Informationskoder

När torktumlaren inte fungerar korrekt kan du titta på informationskoden på displayen. Kontrollera tabellen nedan och prova förslagen.

Informationskod Innebörd Åtgärd
tC	Problem med sensorn för lufttemperatur	Rengör luddfiltret och/eller värmeväxlaren. Ring efter service om detta fortsätter.
tC5	Problem med sensorn för kompressortemperatur	Vänta 2–3 minuter. Slå på strömmen och starta om.
dC	Kör torktumlaren med luckan öppen	Stäng luckan och starta om. Ring efter service om detta fortsätter.
HC	Kompressorn har överhettats	Kontakta service.
5C	Full vattenbehållare Tömningspumpen fungerar inte	Töm vattentanken, slå på strömmen och starta om. Ring efter service om detta fortsätter.
AC6	Kontrollera kommunikationen mellan primär PBA och omriktar-PBA.	Beroende på läget kan torktumlaren återgå till normal drift automatiskt.Stäng av torktumlaren och slå på den igen. Starta sedan om programmet.Om informationskoden fortsätter att visas ska du ringa efter service.
3C Kontrollera	motordrift.	Försök att starta om programmet.Om informationskoden fortsätter att visas ska du ringa efter service.
FIL+tEr (Summern ljuder)	Värmeväxlaren ska rengöras	Rengör värmeväxlaren.

För koder som inte nämns ovan, eller om informationskoden fortsätter att visas, ska du ringa efter service.

Bilaga

Materialtabell

Följande symboler erbjuder tvättanvisningar. Klädvårdsetiketterna omfattar symboler för torkning, blekning, torkning och strykning, eller för kemtvätt när det behövs. Användningen av symbolerna är konsekvent bland tillverkarna av hushållstextilier och importerade alternativ. Följ tvättetiketterna för att maximera textiliernas livslängd och minska tvättproblem.

Tvättprogram

	Normal
	Strykning/skrynklingsresistent/skrynklingskontroll
	Ömtålig/fintvätt
[KHSZ]	Handtvätt

Vattentemperatur**

** Punktsymbolerna representerar rätt tvättemperatur för olika plagg. Temperaturintervallet för Het är 41–52 °C, för Varm 29–41 °C och Kall 16–29 °C. (Tvättvattentemperaturen måste vara minst 16 °C för att tvättmedlet ska aktiveras och tvätten vara effektiv.)

Bilaga

Blekning

	Valfritt blekmedel (vid behov)
	Endast klorfritt (färgsäkert) Blekmedel (vid behov)
	Torktumlingsprogram

○	Valfri värme
●	Ingen värme/luft

Normal

	Strykning/skrynklingsresistent/skrynklingskontroll
	Ömtålig/fintvätt

Specialanvisningar

	Liggtorka/hängtorka
	Droppptorka
	Plantorka

Värmeinställning

	Hög
	Medium
	Låg

Temperaturer för strykning eller ånga

	Hög
	Medium
	Låg

Varningssymboler för tvätt

	Tvätta inte
	Vrid ej
	Blek inte
	Torktumla inte
	Ingen ånga (vid sidan om strykning)
	Stryk inte

Kemtvätt

	Kemtvätt
	Kemtvätta inte
	Liggtorka/hängtorka
	Dropptorka
	Plantorka

Skydda miljön

Den här apparaten är tillverkad av återvinningsbara material. Om du bestämmer dig för att göra dig av med apparaten ska du observera lokala regler för avfall. Kapa strömsladden så att enheten inte kan anslutas till en strömkälla. Ta bort luckan så att djur och småbarn inte kan fastna inne i apparaten.

Bilaga

Specifikationer

Alla uppgifter utan en "stjärna" bredvid beräknades enligt EN 61121:2013

Förbrukningsdata kan variera från de nominella värden som anges ovan, beroende på tvättens storlek, typ av textilier, restfukten vid centrifugering, fluktuationer i eltillförseln och andra extra alternativ som väljs.

Modell Program Vikt (kg)		(1)	Energi (kWh)	Max. längd (minuter)
DV9*TA0****	BOMULL(2)	9,0 2,15 210
		4,5 1,12 145
	STRYKTORRT(2)	9,0 1,05 130
	SYNTET	4,5 0,78 90
DV8*TA0****	BOMULL(2)	8,0 1,85 190
		4,0 1,10 135
	STRYKTORRT(2)	8,0 0,95 120
	SYNTET	4,0	0,70 85
DV7*TA0****	BOMULL(2)	7,0	1,65	170
		3,5 1,00 125
	STRYKTORRT(2)	7,0 0,90 110
	SYNTET	3,5 0,62	80

(1): Torr tvättvikt
(2): EN 61121:2013 testprogram

Alla uppgifter utan en "stjärna" bredvid beräknades enligt EN 61121:2013

Förbrukningsdata kan variera från de nominella värden som anges ovan, beroende på tvättens storlek, typ av textilier, restfukten vid centrifugering, fluktuationer i eltillförseln och andra extra alternativ som väljs.

Bilaga

Specifikationsblad

I enlighet med gällande förordningar om energimärkning.

OBS!

"*" Asterisk(er) innebär en variant av en modell och kan vara olika (0–9) eller (A–Z).

Samsung
Modellnamn		DV9*TA2****	DV8*TA2****	DV7*TA2****
Kapacitet	kg	9,0	8,0	7,0
Typ Kondensor Kondensor Kondensor
Energieffektivitet
A+++ (högsta effektivitet) till D (lägsta effektivitet) A+++		A+++ A+++
Energiförbruknin
Årlig energiförbrukning (AE_C)(energiförbrukning baserat på 160 torkningar med standardbomullsprogrammet med fylld och delvis fylld maskin, och förbrukningen av lägeffektslägena. Faktisk energiförbrukning per program varierar beroende på hur enheten används.)	kWh/år	194,0 176,0 158,0
Automatiskt styrd torktumlare Ja	Ja	Ja
Energiförbrukning (E_dry) standardbomullsprogram med full maskin	kWh	1,54	1,41	1,25
Energiförbrukning (E_dry.1/2) standardbomullsprogram med delvis fylld maskin	kWh	0,89	0,80	0,73
Avstängt läge och påslaget läge
Energiförbrukningen i avstängt läge (P_o) med fylld maskin	W	0,50	0,50	0,50
Energiförbrukning i påslaget läge (P_l) med fylld maskin	W	5,00	5,00	5,00
Tid för påslaget läge	min	10	10	10
Program till vilket informationen på etiketten och specifikationerna hänvisar ("Standardbomullsprogram" som används med fylld och delvis fylld maskin är standardtorkningsprogrammet som informationen på etiketten och specifikationerna hänvisar till. Det här programmet är lämpligt för att torka normalblöt bomullstvätt och är det mest effektiva programmet vad gäller energiförbrukning för bomull. Förbrukningsdata kan variera från de nominella värden som anges ovan, beroende på tvättens storlek, typ av textilier, restfukten vid centrifugering, fluktuationer i eltilförseln och andra extra alternativ som väljs.)		Bomull + Torrhetsnivå 2 +(Skrynklingseliminering av)
Programlängd för standardprogram
Genomsnittlig programtid för standardbomullsprogram med fylld och delvis fylld maskin	min 174	160	146
Programtid (T_dry) standardbomullsprogram med full maskin	min 220	200	180
Programtid (T_dry.1/2) standardbomullsprogram med delvis fylld maskin	min 140	130	120
Kondenseringseffektivitetsklass
A (mest effektiv) till G (minst effektiv) B B B
Genomsnittlig kondenseringseffektivitet med fylld maskin	% 87	87	87
Genomsnittlig kondenseringseffektivitet med delvis fylld maskin	% 87	87	87
Genomsnittlig kondenseringseffektivitet	% 87	87	87
Luftburet buller
Torkning med fylld maskin	dB (A) re 1 pW	65	65	65

Bilaga

Samsung
Modellnamn		DV9*TA0****	DV8*TA0****	DV7*TA0****
Kapacitet	kg	9,0	8,0	7,0
Typ Kondensor Kondensor Kondensor
Energieffektivitet
A+++ (högsta effektivitet) till D (lägsta effektivitet) A++ A++ A++
Energiförbruknin
Årlig energiförbrukning (AE_C)(energiförbrukning baserat på 160 torkningar med standardbomullsprogrammet med fylld och delvis fylld maskin, och förbrukningen av lägeffektslägena. Faktisk energiförbrukning per program varierar beroende på hur enheten används.)	kWh/år	258,0 235,0 211,0
Automatiskt styrd torktumlare		Ja	Ja	Ja
Energiförbrukning (E_dry)standardbomullsprogram med full maskin	kWh	2,15	1,85	1,65
Energiförbrukning (E_dry.1/2)standardbomullsprogram med delvis fylld maskin	kWh	1,12	1,10	1,00
Avstängt läge och påslaget läge
Energiförbrukningen i avstängt läge (P_o)med fylld maskin	W	0,50	0,50	0,50
Energiförbrukning i påslaget läge (P_l) med fylld maskin	W	5,00	5,00	5,00
Tid för påslaget läge	min	10	10	10
Program till vilket informationen på etiketten och specifikationerna hänvisar ("Standardbomullsprogram" som används med fylld och delvis fylld maskin är standardtorkningsprogrammet som informationen på etiketten och specifikationerna hänvisar till. Det här programmet är lämpligt för att torka normalblöt bomullstvätt och är det mest effektiva programmet vad gäller energiförbrukning för bomull. Förbrukningsdata kan variera från de nominella värden som anges ovan, beroende på tvättens storlek, typ av textilier, restfukten vid centrifugering, fluktuationer i eltilförseln och andra extra alternativ som väljs.)		Bomull + Torrhetsnivå 2 +(Skrynklingseliminering av)
Programlängd för standardprogram
Genomsnittlig programtid för standardbomullsprogram med fylld och delvis fylld maskin	min 173	159 144
Programtid (T_dry) standardbomullsprogram med full maskin	min 210	190 170
Programtid (T_dry.1/2) standardbomullsprogram med delvis fylld maskin	min 145	135 125
Kondenseringseffektivitetsklass
A (mest effektiv) till G (minst effektiv) B B B
Genomsnittlig kondenseringseffektivitet med fylld maskin	% 86	86 86
Genomsnittlig kondenseringseffektivitet med delvis fylld maskin	% 86	86 86
Genomsnittlig kondenseringseffektivitet % 86	86 86
Luftburet buller
Torkning med fylld maskin	dB (A) re 1 pW	65 65 65

SAMSUNG

FRÅGOR ELLER KOMMENTARER?

LAND RING ELLER BESÖK OSS PÅ WEBBEN
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
NORWAY 2162 9099 www.samsung.com/no/support
SWEDEN 0771 726 786 www.samsung.com/se/support
