| Produkttyp | CRT Trinitron TV |
| Märke | Sony |
| Modell | KV-21FX20E |
| Skärmstorlek | 55 cm (21 tum), synlig diagonal ca 51 cm |
| Mått (B x H x D) | Ca 545 x 446 x 485 mm |
| Vikt | Ca 26,5 kg |
| Strömförsörjning | 220-240 V AC, 50 Hz |
| Standbyförbrukning | 0,5 W |
| Färgsystem | PAL, SECAM, NTSC 3.58/4.43 (endast Video In) |
| Kanaltäckning | VHF E2–E12, UHF E21–E69, CATV S1–S20, HYPER S21–S41 |
| Ingångar | 2x Eurokontakt (Scart) 21 stift, 1x RCA video, 1x RCA ljud, hörlursuttag |
| Fjärrkontroll | RM-887 |
| Funktioner | Text-TV, Fastext, NICAM, Smartlink, Timer på/av |
| Säkerhet | Koppla bort från elnätet vid åskväder; öppna inte apparaten; utsätt inte för regn eller fukt |
| Underhåll | Rengör skärmen med mjuk, fuktig trasa; använd inte slipmedel; service var 5:e år |
| Medföljande tillbehör | Fjärrkontroll RM-887, 2 st batterier typ R6 (AA) |
Vanliga frågor - KV-21FX20E SONY
Användarfrågor om KV-21FX20E SONY
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Projektor i PDF-format gratis! Hitta din manual KV-21FX20E - SONY och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KV-21FX20E av märket SONY.
BRUKSANVISNING KV-21FX20E SONY
2 Tryk på knappen for at gå ind i menuen BILLED-KONTROL.
Automatisk afkobling
Automatisk tilslutning
Smartlink
Slå TVen av automatisk 67
Slå TVen på automatisk 68
Tekst-TV
Vise tekst-TV 69
Skifte bildemodus raskt
1 Trykk på knappen på fjernkontrollen for direkte tilgang til BILDEMODUS.
2 Trykk på knappen forå velge det bildemodus du ønsker (PERSONLIG, DIREKTE eller FILM).
Justere lyden
Skifte lydmodus raskt
1 Trykk på knappen ♪ på fjernkontrollen for direkte tilgang til LYDMODUS.
2 Trykk på knappen ♦or å velge den lydmodus du ønsker (PERSONLIG, JAZZ, POP eller ROCK).
Slå TVen av automatisk
Du kan stille TVen inn slik at den automatisk går i hvilemodus (standby) etter et visst visst tidsrom som du selv velger.
Slå TVen på automatisk
Tack för att du valt denna Sony TV!
Innan du använder TV:n bör instruktionsboken läsas igenom grundligt och sedan sparas för framtida bruk.
Instruktionsbok
SE
Nyckelord för att på ett enkelt sätt läsa instruktionsboken:
- Använd Att komma igång om du vill installera TV-apparten och göra dig förtrogen med dess grundläggande funktioner.
- Använd Avancerade Inställningar om du på ett grundligare sätt vill lära dig bastilläggsfunktionera.
- Symboler som används i denna instruktionsbok.
• Møiga risker
- Väig information
- Fuktionsinformation
• 1, 2 ... Instruktionssekvens att följa
- Färrkontrollens skuggade knappar visar de knappar som används för att utföra de olika momenten.
• Information om instruktionsresultaten.
- Tövägagångssätt för att nå det slutliga resultatet följer på nästa sida.
Säkerhetsinformation
Alla TV-apparater arbetar med mycket höga spänningar. För att undvika brand eller el-chock ber vi dig att följa säkerhetsreglerna nedan.
För allmän säkerhet
- Utsätt ej TV:n för regn eller fukt.
• Ta ej loss TV:ns baksida. - För din egen säkerhet ber vi dig att överlämna allt servicearbete till utbildade tekniker.
För säker installation
- Installera ej TV:n i heta, fuktiga eller överdrivet dammiga utrymmen.
- Undvik att blockera eller täcka över ventilationsöppningarna. Ventilationen kräver även ett fritt utrymme på minst 10 cm på alla sidor av TV:n.
- Installera ej TV:n på ställen där den kan utsättas för mekaniska vibrationer.
- Placera endast tv-mottagaren på hylla el. dyl. som är avsedd för tv-mottagarens vikt.
För säker drift
- Använd ej någon annan elektricitet till TV:n än 220-240 V växelström, 50 Hz.
- Använd ej TV:n om någon vätska eller något fast föremål har ramlat in genom ventilationsspringorna. Låt en serviceman kontrollera apparaten omedelbart.
- Med hänsyn till miljö och säkerhet rekommenderar vi att TV:n inte lämnas i standby-läge (avstängd med fjärrkontrollen) när den inte används. Slå av den med huvudströmbrytaren.
- Koppla ej ur TV:n genom att dra i nätsladden. Ta i stället tag i kontakten.
- Dra ur tv-mottagarens nätkontakt och antenn vid åska. Annars kan tv-mottagaren skadas av blixtnedslag.
För underhåll
- Rengör bildskärmen med mjuk fuktad trasa. Använd inga starka rengöringsmedel.
- Damm och avlagringar av cigarettrök inuti tv-mottagaren kan orsaka överhettning. På lång sikt kan det här vara en säkerhetsrisk och förkorta livslängden på din tv-mottagare. Lämna därför in din tv-mottagare på service ca. vart femte år.
Nyckelord / Tips för instruktionsbokens läsning ....75 Säkerhetsinformation ....76
Inledande tillvägagångssätt
Allmän beskrivning
Genomgång av levererade tillbehör 78
Allmän beskrivning av TV:ns knappar ....78
Allmän beskrivning av fjärrkontrollens knappar ....79
Att sätta på TV:n för första gången
Steg 1 - Att komma igång
Att sätta batterierna i fjärrkontrollen 80
Att sätta på TV:n....80
Steg 2 - Grundläggande programmering
Språkval 81
Automatisk inställning av TV:n med hjälp av fjärrkontrollen 82
Avancerade Inställningar
Avancerad programmering
Automatisk inställning av TV:n med hjälp av dess knappar 84
Manuell inställning av TV:n 85
Fininställning av kanaler 86
Anpassning av bildrotation 87
Overhoppade programpositioner 88
Avancerad inställning av TV:n
Påslagnings-timern 92
Text-TV
Text-TV:n synlig 93
Extraanslutningar

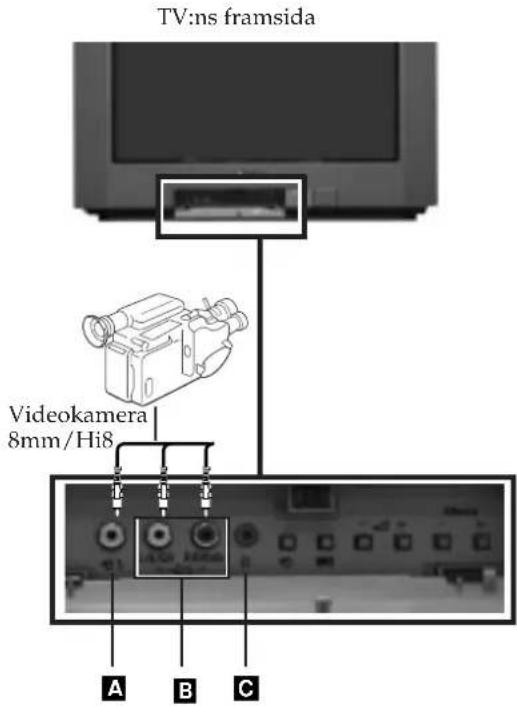

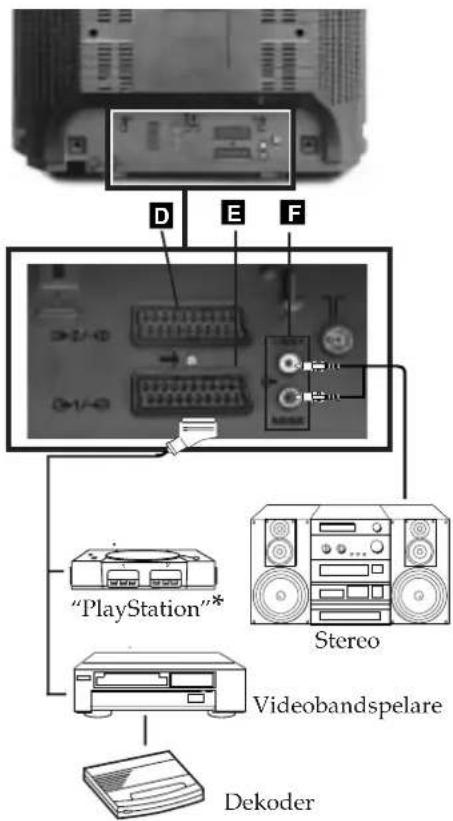

Användning av extrautrustning 94

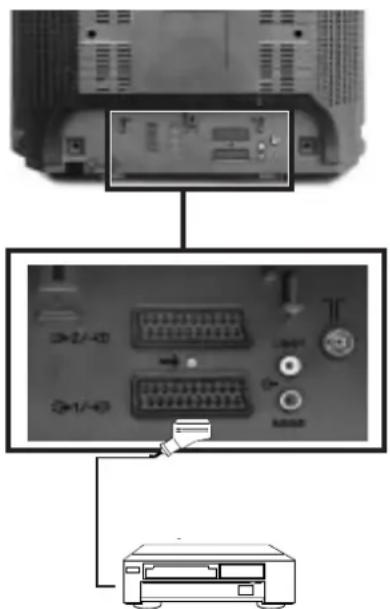

"Smartlink" 95
Kompletterande information

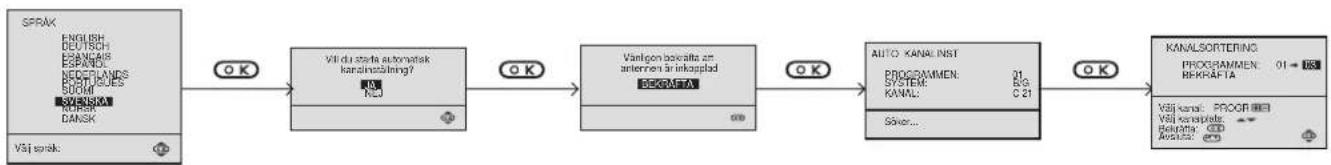

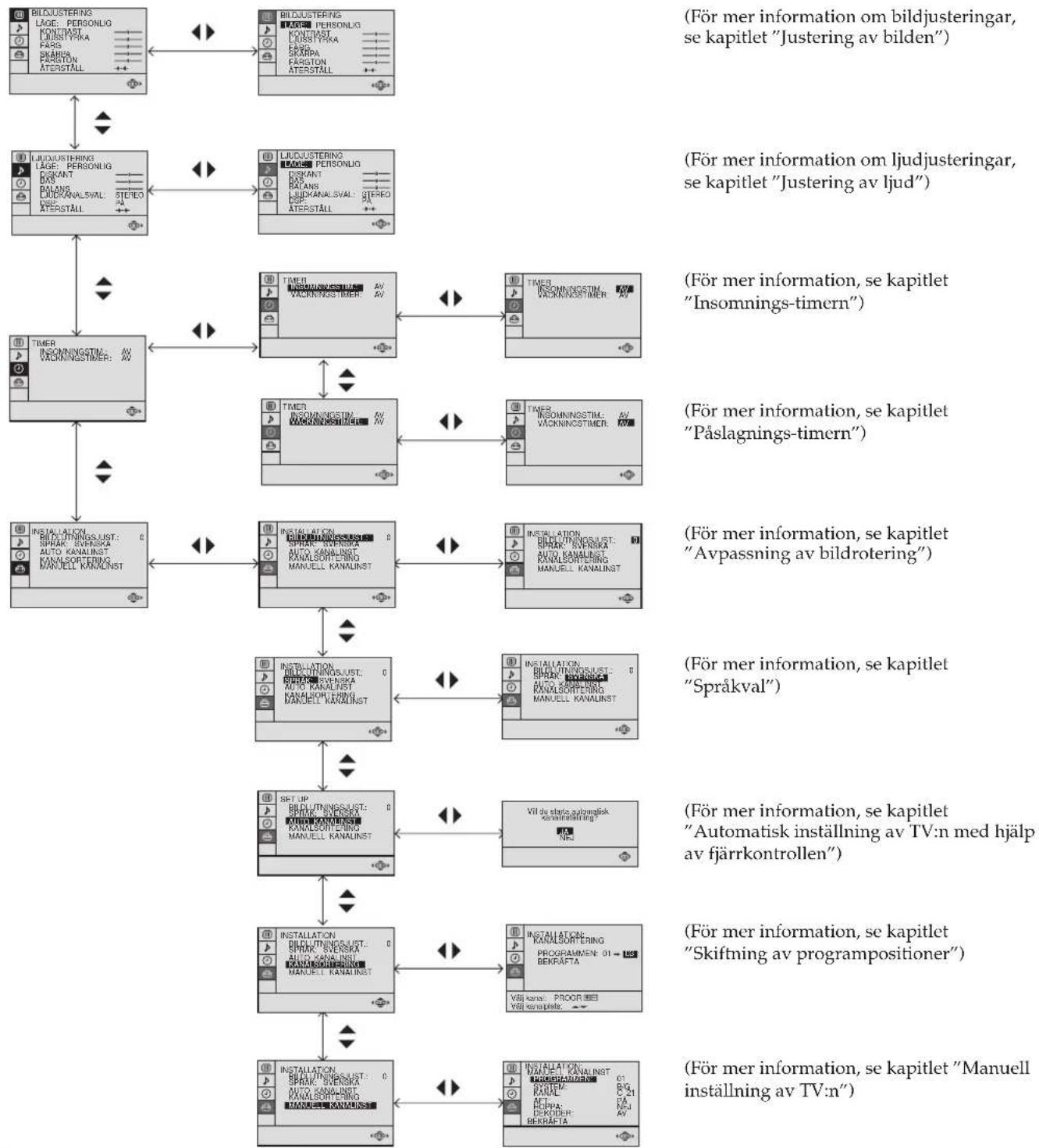

Snabbguide för förflyttning mellan menyerna ....96
Felsökning 97
Specifikationer 98
Inledande tillvägagångssätt - Allmän beskrivning
Genomgång av levererade tillbehör
En fjärrkontroll (RM-887)
Två batterier (typ R6)

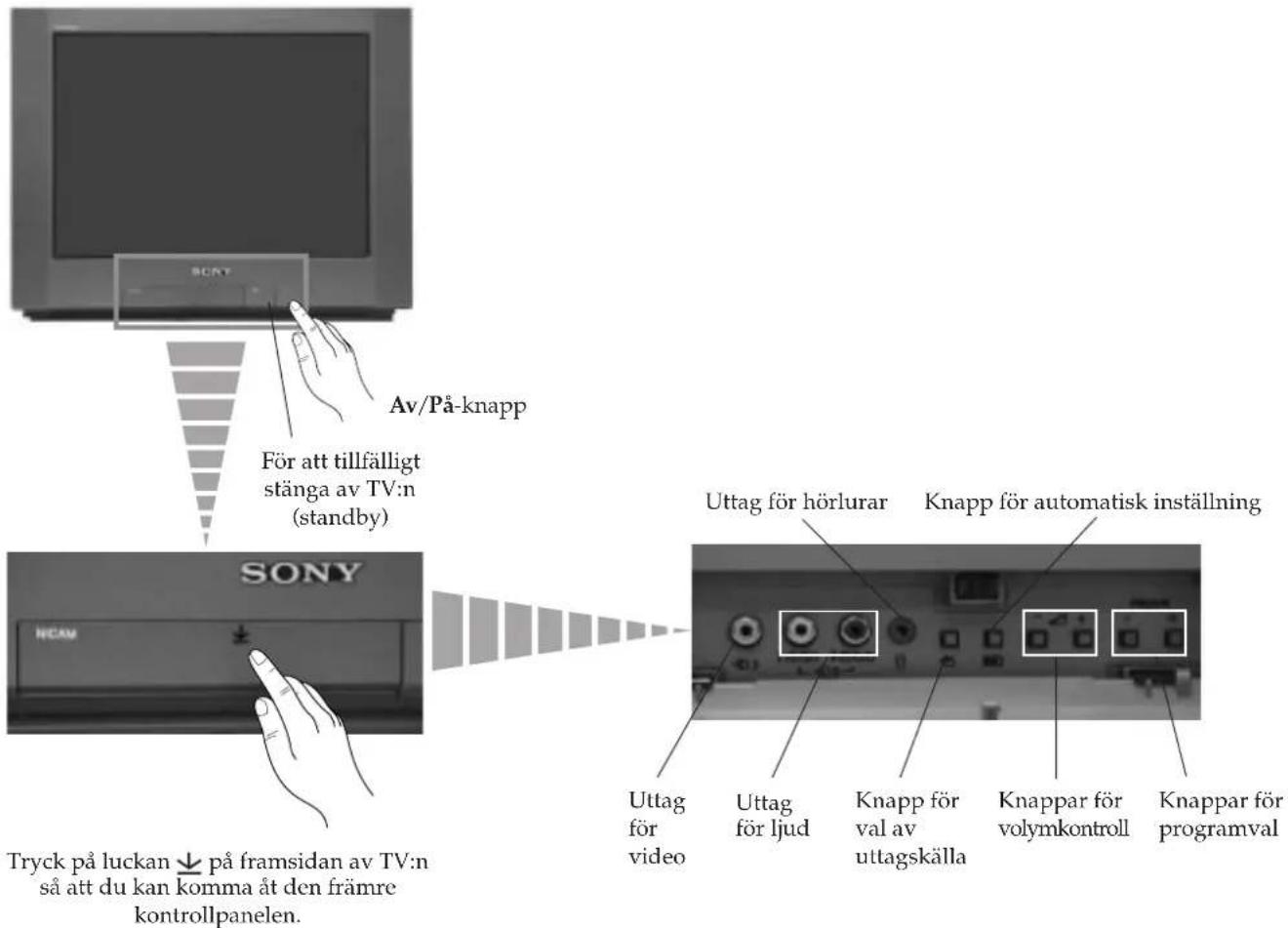

Allmän beskrivning av TV:ns knappar

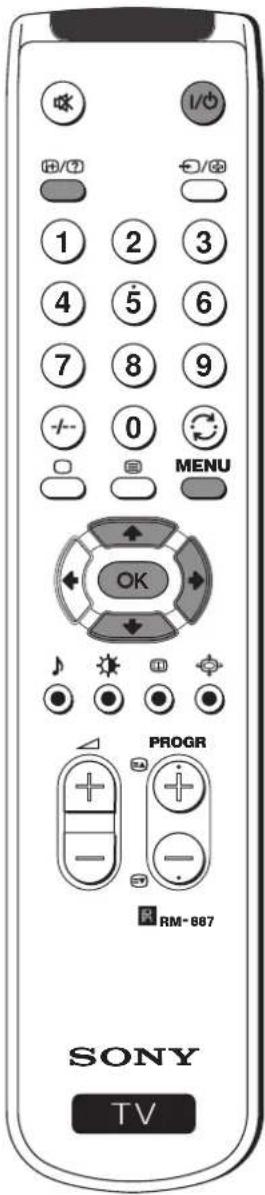

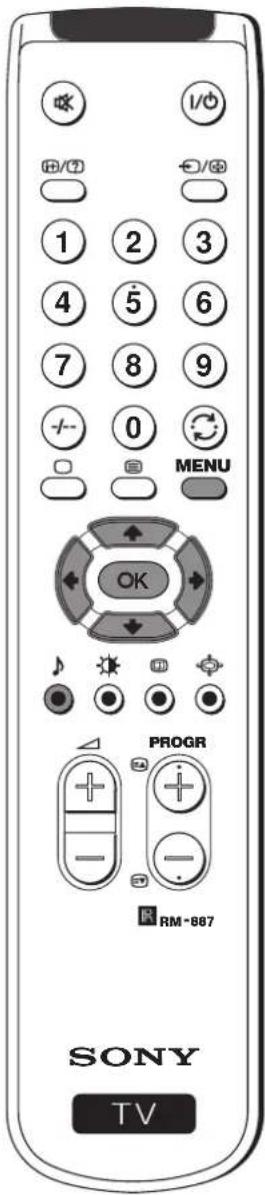

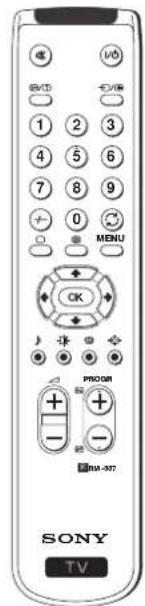

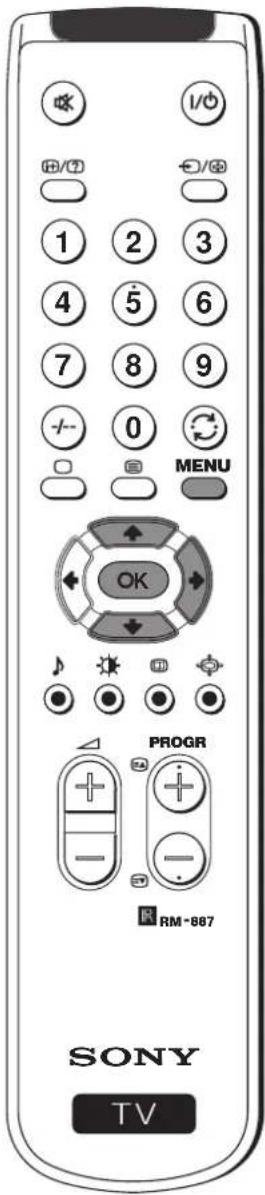

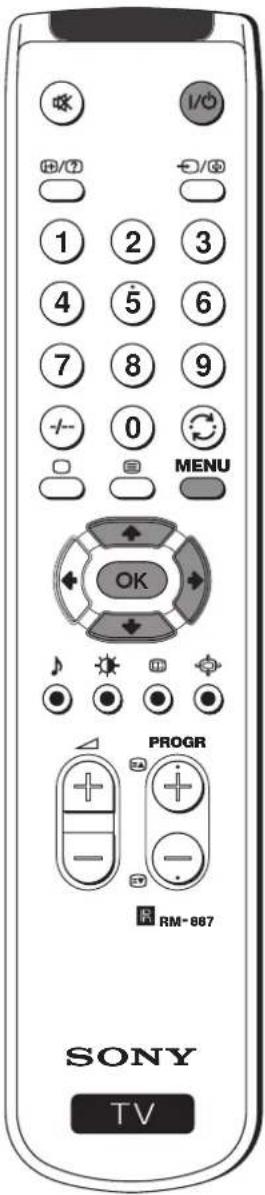

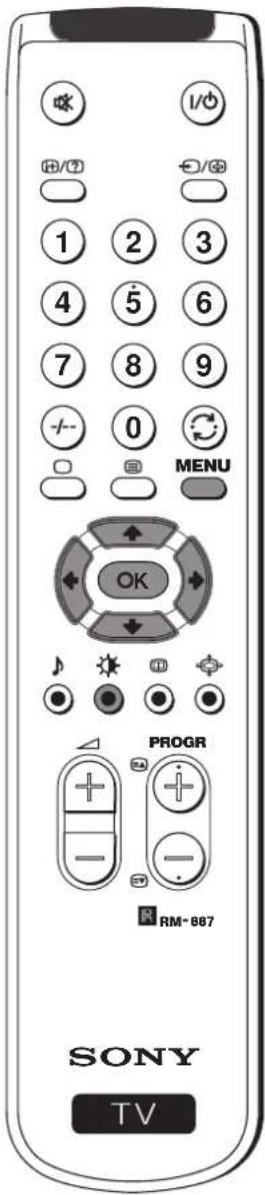

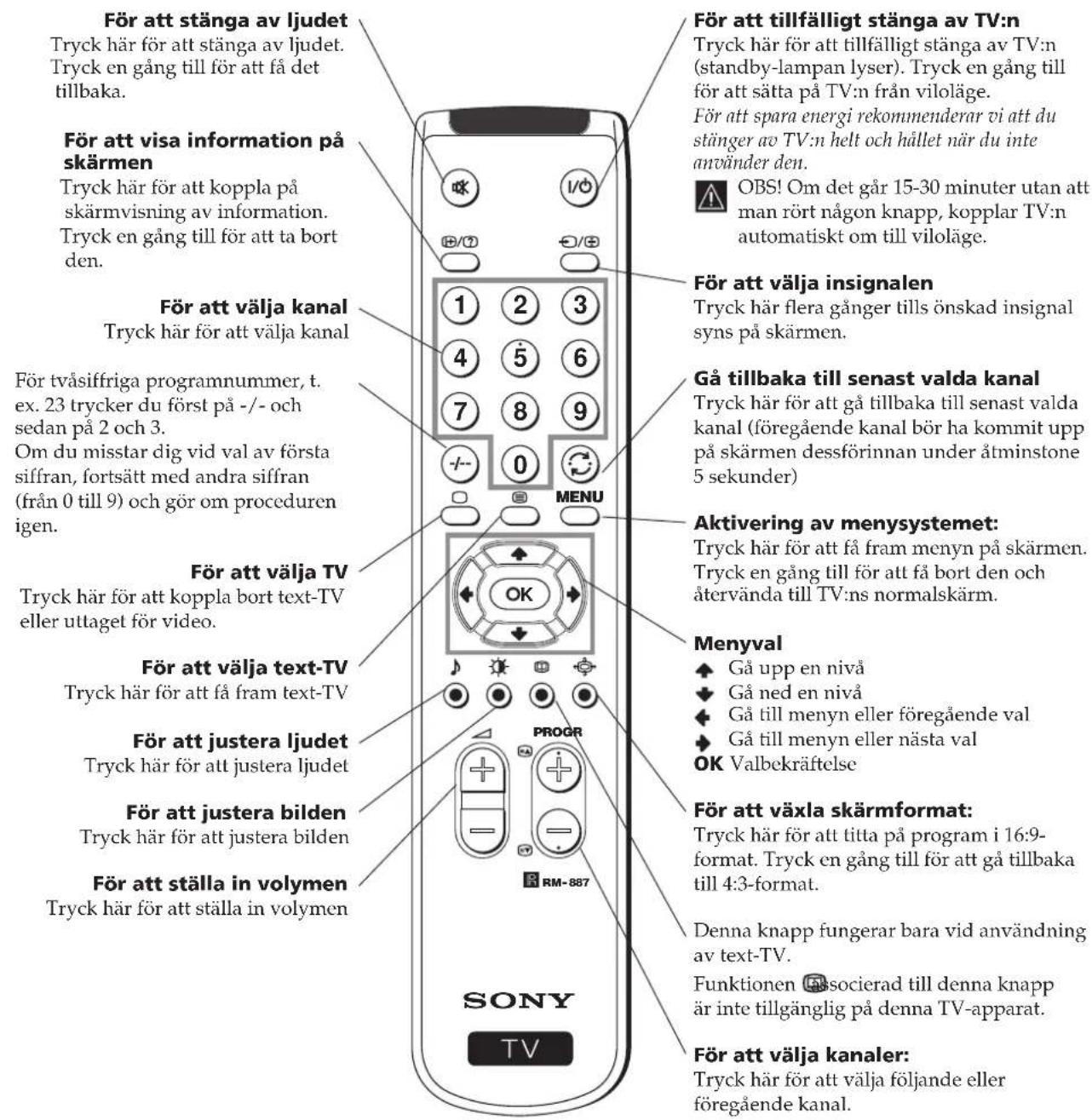

Allmän beskrivning av fjärrkontrollens knappar
① Utöver TV funktionerna, används alla de färgade knapparna och de gröna symbolerna dessutom till text-TV. För ytterligare information, se under instruktionsbokens kapitel "text-TV".
Att sätta på TV:n för första gången - Att komma igång

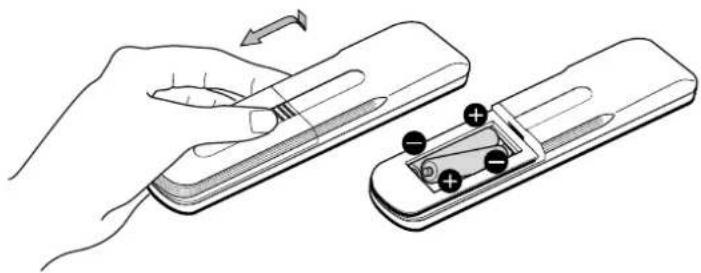

Att sätta batterierna i fjärrkontrollen
Se till att batterierna sätts in med polerna i rätt läge.
Kom ihåg att alltid lämna de gamla batterierna till batteriinsamling. Släng dem inte i naturen eller bland vanliga sopor.
Anslut en vanlig antenn till uttaget märkt T ^r på baksidan av TV:n.

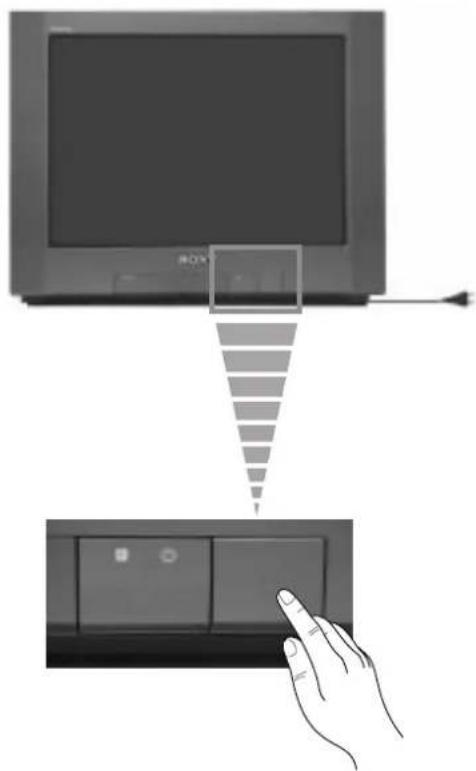

Att sätta på TV:n
Sätt i TV:ns kontakt i ett vägguttag (220-240V växelström, 50Hz).
Tryck in av/på-knappen på framsidan av TV:n.
Att sätta på TV:n för första gången - Grundläggande programmering
Språkval
Denna funktion gör att du kan välja menyspråk.
Första gången du sätter på TV:n kommer menyn LANGUAGE (SPRÅK) upp automatiskt på skärmen. Om du efter en tid skulle vilja byta menyspråk igen, välj menyn SPRÅK i (INSTALLATION) och gör på följande sätt:

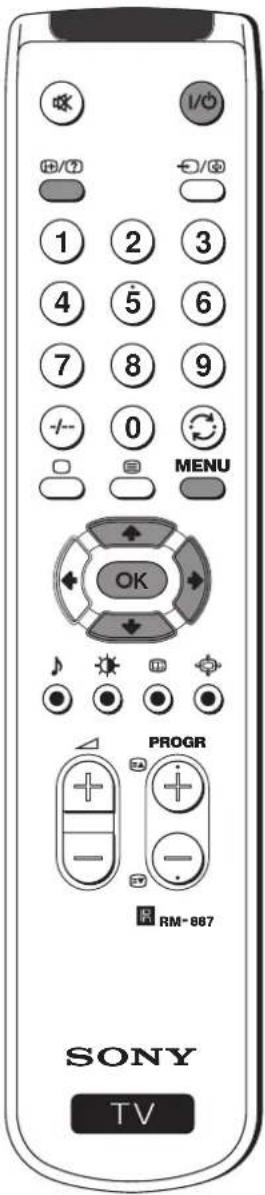

1 Tryck in av/på -knappen på TV:n.
Första gången du trycker in av/på -knappen på TV:n kommer menyn LANGUAGE (SPRÅK) upp automatiskt på skärmen.
2 Tryck på -ller -knappen på fjärrkontrollen för att välja språk för att sedan trycka på OK knappen för att bekräfta valet.
Menyn Automatisk kanalinställning visar sig på skärmen på det valda språket.
Att sätta på TV:n för första gången - Grundläggande programmering

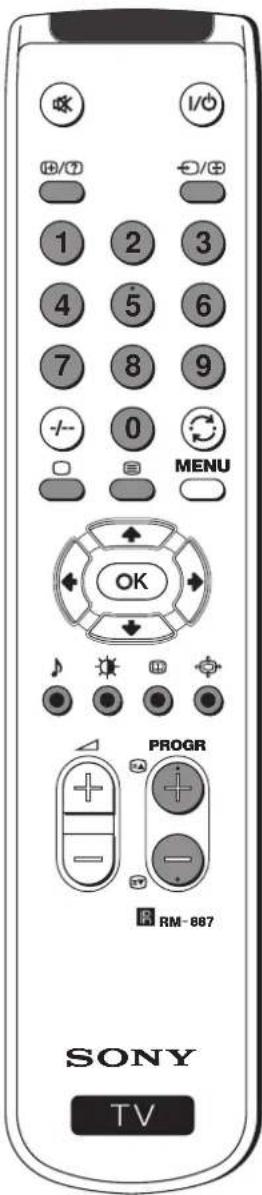

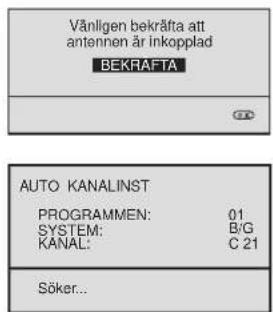

Automatisk inställning av TV:n med hjälp av fjärrkontrollen
För att kunna titta på olika TV-kanaler måste du först ställa in mottagningen för varje kanal på din TV. Om du följer anvisningarna nedan, söker TV:n automatiskt efter tillgängliga kanaler och lagrar dem i minnet. Efter att ha valt språk kommer en ny meny upp på skärmen, som frågar om du vill ställa in kanalerna automatiskt på TV:n. Om du i framtiden vill göra om kanalinställningen (te x om du flyttar till annan bostad) välj AUTO KANALINST under ⚙INSTALLATION och fortsätt enligt följande, eller ta hjälp av kapitlet "automatisk kanalinställning", med hjälp av TV:ns knappar.
1 Tryck på OK -knappen på fjärrkontrollen för att välja JA Det kommer upp en ny meny på skärmen för att förvissa sig om att antennen är inkopplad.
2 Förvissa dig om att antennen är inkopplad och tryck på OK -knappen.
Den automatiska kanalinställningen börjar och under tiden (kanalerna kommer fram efter hand) blinkar meddelandet "Söker..." på skärmen.
OBS! Detta moment kan ta några minuter
När den automatiska kanalinställningen är avslutad kommer Kanalsortering upp på skärmen.
OBS! • Om du vill avbryta "autoinställningen" trycker du på MENU-knappen på fjärrkontrollen. • Om du avbryter "autoinställningen" genom att trycka på MENU-knappen, kommer inte menyn Kanalsortering automatiskt upp på skärmen.
Att sätta på TV:n för första gången - Grundläggande programmering
När inställningen av samtliga tillgängliga kanaler är avslutad kommer det automatiskt upp en ny meny som frågar om du vill ändra ordningen på TV-kanalerna. Om du i framtiden vill ändra ordningen på TV-kanalerna väljer du KANALSORTERING i INSTALLATION och fortsätt sedan som i avsnitt b) i detta kapitel.
a) Om du inte vill ändra ordningen på kanalerna:
1 Tryck på MENU- knappen för att återgå till den normala TV-skärmen.
TV:n är färdig för användning.
b) Om du vill ändra ordningen på kanalerna:
1 Tryck på knappen PROGRAM+ eller - tills den kanal du vill ändra ordningen på kommer upp på TV-skärmen.
2 Tryck på eller -knappen för att välja ett nytt programnummer där du vill lagra vald kanal och sedan trycker du på knappen OK.
Ordet BEKRÄFTA markeras några sekunder på TV-skärmen för att bekräfta att den nya programpositionen har lagrats.
3 Upprepa stegen 1 och 2 om du vill ordna om andra TV-kanaler.
4 Tryck på knappen MENU för att återgå till den normala TV-skärmen.
TV:n är färdig för användning.
Avancerade Inställningar - Avancerad programmering

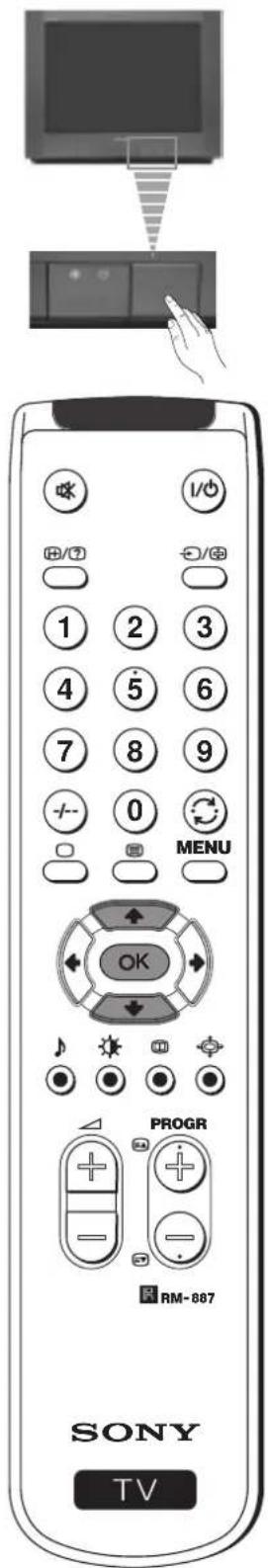

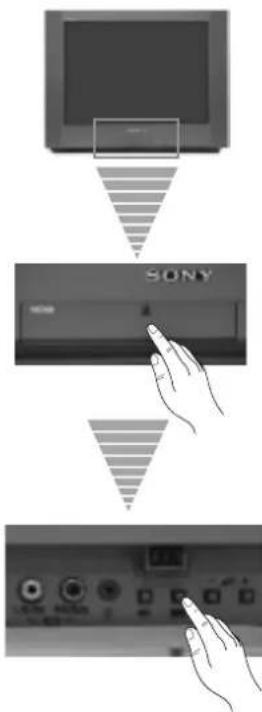

Automatisk inställning av TV:n med hjälp av dess knappar
Utöver att man kan ställa in TV:n automatiskt som beskrivits i kapitlet
"Automatisk kanalinställning, med hjälp av fjärrkontrollen", kan man genom att följa instruktionerna även ställa in och lagra de tillgångliga kanalerna automatiskt genom att trycka på en enda knapp på TV:n.
1 Tryck på markeringen på luckan på framsidan av TV:n för att komma åt den främre kontrollpanelen.
2 Tryck på knappen 🔍 håll kvar under några sekunder tills det kommer upp en ny meny på skärmen för att förvissa sig om att antennen är inkopplad.
3 Förvissa dig om att antennen är inkopplad och tryck på OK-knappen.
Den automatiska kanalinställningen börjar och under tiden (kanalerna kommer fram efter hand) blinkar meddelandet "Söker..." på skärmen.
Detta moment kan ta några minuter
När den automatiska inställningen är avslutad försvinner menyn från TV-skärmen och TV:n är färdig för användning.
OBS! Om du vill avbryta "autoinställningen" trycker du på MENU-knappen på fjärrkontrollen.
Avancerade Inställningar - Avancerad programmering

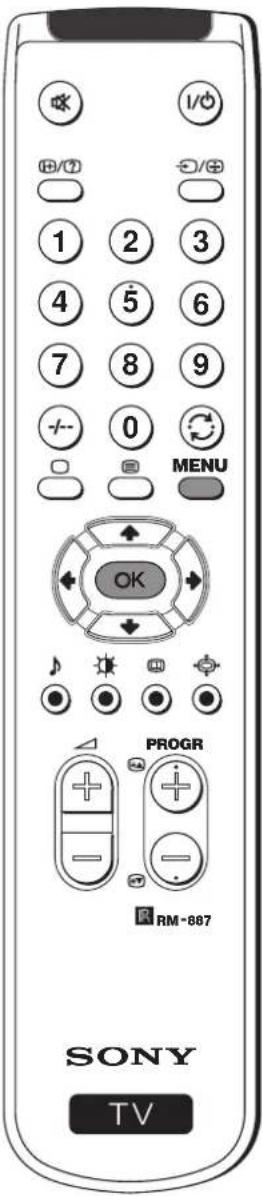

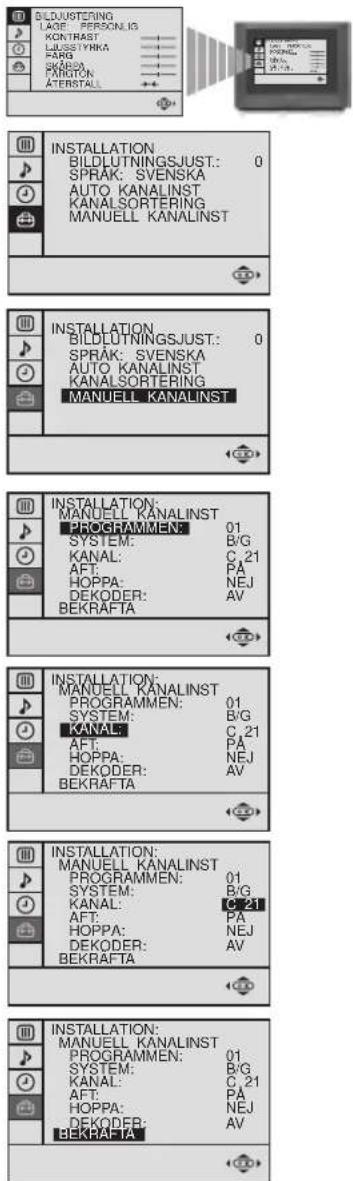

Manuell inställning av TV:n
Använd denna funktion för att ställa in en kanal i taget eller insignalen från videon och i den ordning du vill.

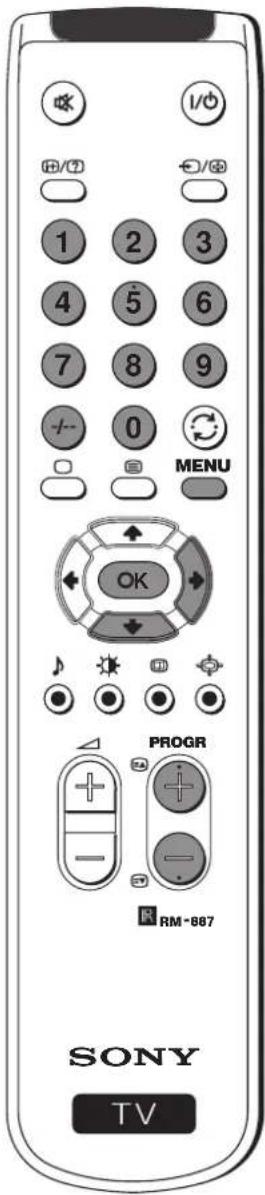

1 Tryck på MENU-knappen på fjärrkontrollen för att menyn ska komma upp på TV-skärmen.
2 Tryck på knappen för att välja symbolen och tryck sedan på knappen för att komma in på menyn INSTALLATION
3 Tryck på knappen för att välja MANUELL KANALINST och sedan på knappen.
4 Tryck på knappen när markören markerar PROGRAMMEN och sedan på eller för val av det programnummer (läge) du vill ställa in kanalen på. Tryck på knappen.
5 Tryck på knappen för val av KANAL och sedan på -knappen. Tryck på eller knappen för val av kanaltyp ("C" för jordkanaler, "S" för kabelkanaler). Tryck på knappen.
6 Tryck på de numrerade knapparna för att direkt lägga in kanalnumret eller tryck på ♦eller -knappen för att leta upp nästa tillgängliga kanal. Om du inte vill lagra den aktuella kanalen trycker du på ♦eller för att leta upp en annan kanal.
7 Om den här kanalen är den du vill lagra tryck på OK-knappen och sedan, med markören på BEKRÄFTA, trycker du på OK-knappen igen.
8 Upprepa stegen 4 till 7 för inställning och lagring av fler kanaler.
9 Tryck på MENU-knappen för att återgå till den normala TV-skärmen.
TV:n är färdig för användning.
Avancerade Inställningar - Avancerad programmering

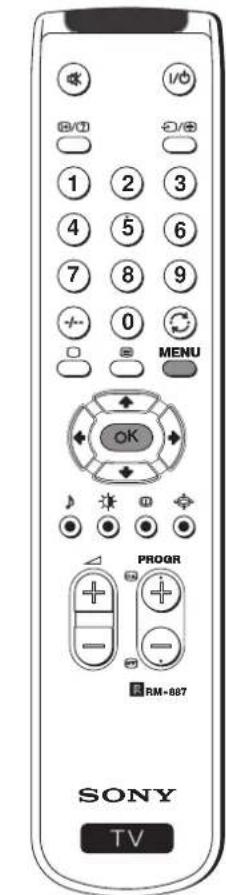

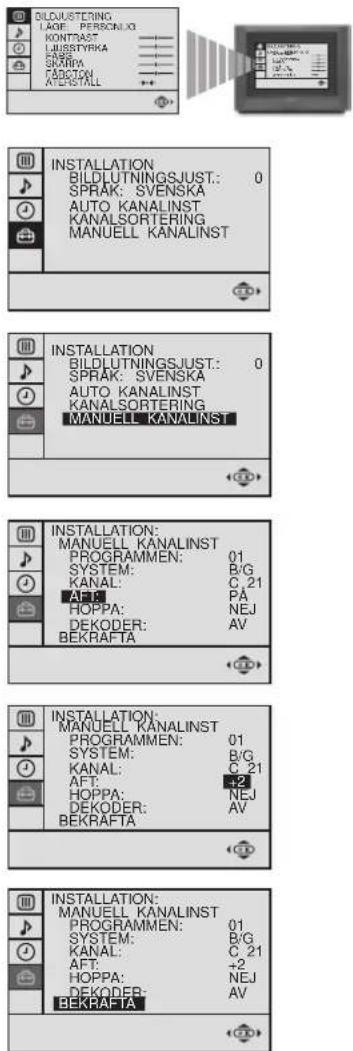

Fininställning av kanaler
Normalt är den automatiska fininställningen AFT påslagen, men om bilden försämras kan kanalerna fininställas manuellt för en förbättring.
1 Se till att TV:n visar den kanal som du vill fininställa och tryck på MENU-knappen på fjärrkontrollen. Menyn visas på TV-skärmen.
2 Tryck på knappen för val av av symbolen och sedan på knappen för att komma in på menyn INSTALLATION.
3 Tryck på knappen för val av MANUELL KANALINST och sedan på knappen.
4 Tryck på knappen för val av AFT och sedan på knappen.
5 Tryck på -ller -knappen för justering av kanalens frekvensnivå (justeringsmarginalen går från -15 till +15) och sedan på knappen OK.
6 Markören markerar BEKRÄFTA och då trycker du på OK-knappen för lagring.
7 Tryck på MENU-knappen för att återgå till den normala TV-skärmen.
8 Upprepa stegen 1 till 7 om du vill fininställa andra kanaler.
TV:n är färdig för användning.
Avancerade Inställningar - Avancerad programmering
Anpassning av bildrotation
Om bilden lutar p g a tyngdlagen använder du den här funktionen.
1 Tryck på MENU-knappen på fjärrkontrollen för att få upp menyn på TV-skärmen.
2 Tryck på knappen för val av symbolen och sedan på knappen för att komma in i menyn INSTALLATION.
3 Tryck på knappen när markören markerar BILDLUTNINGSJUST.
4 Tryck på -ller -kappen för att justera bildroteringen (justeringsmarginalen går från -5 till +5) och sedan på OK-knappen.
5 Tryck på MENU-knappen för att återgå till den normala TV-skärmen.
TV:n är färdig för användning.
Avancerade Inställningar - Avancerad programmering

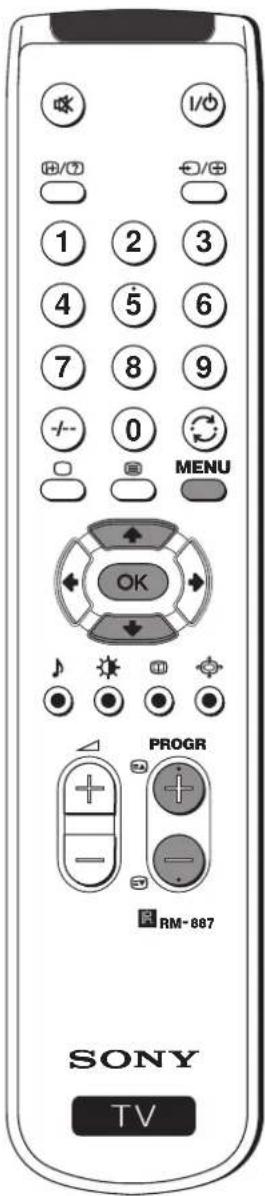

Överhoppade programpositioner
Du kan programmera TV:n så att den automatiskt hoppar över vissa programnummer när du stegar uppåt eller nedåt med PROGR +/-. Om du vill kan du fortfarande välja ett överhoppat programnummer, gör som nedan men välj NEJ i stället för JA vid steg nr 6.

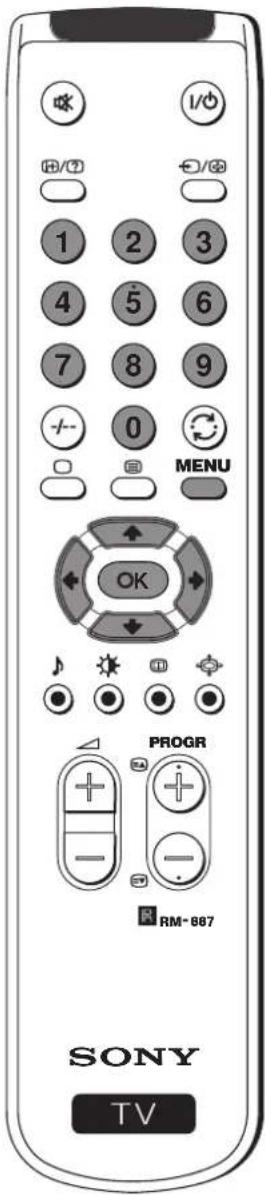

1 Tryck på MENU-knappen på fjärrkontrollen för att menyn ska komma upp på TV-skärmen.
2 Tryck på knappen för val av och sedan på -knappen för att komma in på menyn INSTALLATION.
3 Tryck på knappen för val av MANUELL KANALINST och sedan på knappen.
4 Markören markerar PROGRAMMEN och då trycker du på PROGR + eller - tills det program du vill hoppa över kommer upp.
5 Tryck på ↓-knappen för val av HOPPA och sedan på ↓-knappen.
6 Tryck på ↓knappen för val av JA och sedan på OK-knappen.
7 Markören markerar BEKRÄFTA och då trycker du på OK - knappen.
8 Upprepa stegen 4 till 7 för att hoppa över andra programpositioner.
9 Tryck på MENU-knappen för att återgå till den normala TV-skärmen.
När du väljer kanal med hjälp av knappen PROGR +/- indikerar inte TV:n programnumret. För en indikering av programnumret kan du välja samma kanal med hjälp av att trycka på motsvarande nummerknapp.

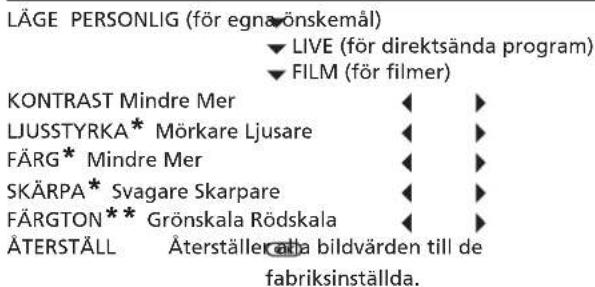

Justering av bilden
Även om bilden har justerats på fabriken, kan du ställa in den för att passa dina egna önskemål.
1 Tryck på MENU-knappen på fjärrkontrollen för att få fram menyn på TV-skärmen.
2 Tryck på knappen för att komma in i menyn BILDJUSTERING.
3 Tryck på -ller -knappen för val av den egenskap du vill ändra.
4 Markera med markören den egenskap du vill ändra på och tryck på knappen. (Se nedanstående tabell för att se vilken effekt varje egenskap ger)
JUSTERING AV BILDEN EFFEKT
* Ändringar kan bara göras om man väljer PERSONLIG ** Endast tillgänglig för färgsystem NTSC (te x Nordamerikanska videoband)
5 Tryck på ♦ eller / -lnappen för att ändra justeringen av den valda egenskapen och sedan på OK för att lagra den nya justeringen.
6 Upprepa stegen 3 till 5 för att ändra andra justeringar.
7 Tryck på MENU-knappen för att återgå till den normala TV-skärmen.
Snabbväxling av bildläge
1 Tryck på 📋-knappen på fjärrkontrollen för att direkt komma till BILDINSTÄLLNING.
2 Tryck på knappen för val av önskad bildinställning PERSONLIG, LIVE eller FILM.
Justering av Ijudet
Även om ljudet har justerats på fabriken, kan du ställa in det för att passa dina egna önskemål.
1 Tryck på MENU-knappen på fjärrkontrollen för att få fram menyn på TV-skärmen.
2 Tryck på knappen för val av -symbolen och sedan på knappen för att komma in i menyn LJUDJUSTERING.
3 Tryck på ♦ller -k♠appen för val av den egenskap du vill ändra.
4. Markera med markören den egenskap du vill ändra på och tryck på knappen.
(Se nedanstående tabell för att se vilken effekt varje egenskap ger)
LJUDKONTROLL EFFEKT
* Går endast att ändra under PERSONLIG.
5 Tryck på ♦ eller / -knappen för att ändra justeringen av vald egenskap.
6 Upprepa stegen 3 till 5 för ändring av andra justeringar.
7 Tryck på MENU-knappen för att återgå till den normala TV-skärmen.
Snabbväxling av ljudläge
1 Tryck på knappen på fjärrkontrollen för att direkt komma åt LJUDINSTÄLLNING.
2 Tryck på knappen för val av önskad ljudtyp PERSONLIG, JAZZ, POP eller ROCK.
LJUDINSTÄLLNING: POP
Avancerade Inställningar - Avancerad inställning av TV:n
Insomnings-timern
Du kan ställa in TV:n så att den automatiskt går över till viloläge efter en viss tid som du själv väljer.
1 Tryck på MENU-knappen på fjärrkontrollen för att få fram menyn på TV-skärmen.
2 Tryck på knappen för val av symbolen och sedan på knappen för att komma in i menyn TIMER.
3 Markera med markören INSOMNINGSTIM. Tryck på knappen.
4 Tryck på eller tills tidsfördröjningen du vill ha visas på skärmen.
▲ AV
0:15 min.
0:30 min.
...
+ + +
4:00 timmar
5 Tryck på OK-knappen.
6 Tryck på MENU-knappen för att återgå till den normala TV-skärmen.
En minut innan TV:n går över till viloläge visas en nedräkning på skärmen.
OBS! • Medan du tittar på TV kan du trycka på 📊-knappen för att se hur lång tid som återstår.
- För att gå tillbaka till normal funktion från viloläge trycker du på 1/∅-knappen på fjärrkontrollen.
Avancerade Inställningar - Avancerad inställning av TV:n
Påslagnings-timern
Du kan ställa in TV:n så att den automatiskt slår på sig själv efter en viss tid som du själv väljer.
1 Tryck på MENU-knappen på fjärrkontrollen för att få fram menyn på TV-skärmen.
2 Tryck på knappen för val av -symbolen och sedan på knappen för att komma in i menyn TIMER.
3 Tryck på knappen för val av VÄCKNINGSTIMER och sedan på knappen.
4 Tryck på eller -knappen tills tidsfördröjningen du vill ha visas på skärmen.
▲ AV
0:15 min.
0:30 min.
...
▼ 12:00 timmar
5 Tryck på OK-knappen.
6 Tryck på MENU-knappen för att återgå till den normala TV-skärmen.
7 Tryck på den tillfälliga avstängnings-knappen fjärrkontrollen.
Den tillfälliga avstängnings-knappen på TV:n blinkar regelbundet för att indikera att "Automatisk påslagning" valts och är aktiverad. Efter det att den valda tidsintervallen förbrukats slås TV:n på automatiskt.
OBS! • Om du inte trycker på någon knapp på fjärrkontrollen eller TV:n efter den automatiska påslagningen, slås TV:n av igen efter en timme och förblir i tillfälligt avstängnings-läge - indikeringen lyser.
- Fel och strömavbrott gör att Väckningstimer-funktionen försvinner. För att återställa funktionen, måste du programmera den igen.
Text-TV:n synlig
i Text-TV är en informationstjänst som sänds av de flesta TV-stationer.
Se till att du använder en TV-kanal med stark signal. Annars kan du lätt få problem med text-TV.
Visning av text-TV
1 Välj den TV-kanal vars text-TV du vill titta på.
2 Tryck på 📄-knappen på fjärrkontrollen för att koppla på text-TV.
3 Mata in tre siffror med siffertangenterna på fjärrkontrollen för att välja text-TV-sida (om du misstar dig, fortsätt med de andra siffrorna (från 0 till 9) och gör om proceduren igen).
4 Tryck på -knappen för att stänga av text-TV.
Andra text-TV funktioner
FÖR ATT TRYCK PÅ
För att gå en sida framåt eller bakåt
fölfjande sida
för föregående sida
För att se text-TV ovanpå TV-bilden
Tryck på 📂gen för att stänga av text-TV.
För att "frysa" en text-TV-sida
Tryck på 📁gen för ta bort den "frysningen".
För att visa dold text
å igen för att dölja texten igen
Användning av Fastext
Fastext gör att du kan slå fram text-TV sidor genom att trycka på en enda knapp.
När du använder Fastext kommer en meny med färgkoder upp på nedre delen av skärmen. Tryck på färgknappen (röd, grön, gul eller blå) på fjärrkontrollen för att nå motsvarande sida.
Extraanslutningar
Användning av extrautrustning
Du kan ansluta extra ljud- eller videoutrustning till TV:n, t.ex. videobandspelare, videokamera eller TV-spel (se bilden).
Att välja ingångssignal
1 Anslut extrautrustningen till uttaget med rätt beteckning.
2 Tryck flera gånger på på TV-skärmen.
Symbol Insignal
1 • Audio/video-insignal genom SCART-uttaget (Euro-AV)E
RGB-insignal genom SCART-uttaget (Euro-AV)
2 • Audio/video-insignal genom SCART-uttaget (EuroAV)
→S2 • S-video-insignal genom SCART-uttaget (EuroAV) D
- 2 • Video-insingnal genom RCA-uttaget A och ljud-insignal genom B
3 Sätt på den anslutna utrustningen.
4 För att gå tillbaka till vanlig TV-bild trycker du på -knappen på fjärrkontrollen.
Ytterligare information
Anslutning av videobandspelare
Videobandspelare ansluts till E -uttaget på TV:ns baksida. Vi rekommenderar att du ställer in videobandspelarens signal på programnummer "0" med hjälp av avsnittet "Manuell kanalinställning" i den här bruksanvisningen.
Anslutning av hörlurar
Koppla in hörlurarna i C-uttaget på TV:ns framsida.
Anslutning av dekodrar
Dekodrar ansluts till E-uttaget på TV:ns baksida.
Anslutning av extern ljudanläggning
Anslut din stereoanläggning till F-uttagen på baksidan av TV:n om du vill förstärka TV-ljudet.
För Mono utrustning
Anslut en phono kontakt till L/G/S/I kontakten på framsidan av TV'n och välj 2 ingången som beskrivs här ovan. Slutligen välj "A" i ljudmenyn som det står beskrivit i kapitlet "Justering av ljudet" i denna bruksanvisning.
* "PlayStation" är en produkt från Sony Computer Entertainment, Inc.
* "PlayStation" är ett registrerat märke av Sony Computer Entertainment, Inc.
TV:ns baksida
Smartlink är en direktlänk mellan TV-mottagaren och en video.
För Smartlink behöver du:
- En video som stöder Smartlink, NexTView Link, Easy Link eller Megalogic.
Megalogic är ett registrerat varumärke som tillhör Grundig Corporation.
EasyLink är ett varumärke som tillhör Philips Corporation.
- En ljud/videokabel med 21-poliga scartkontakter för att ansluta din video till en Scart-kontakt ⚫1/⋯.
Smartlink innehåller följande funktioner:
- Inställningsinformation, som t. ex. kanalöversikten, hämtas från TV-mottagaren till videoon.
- Direkt TV-inspelning: Medan du tittar på TV behöver du bara trycka in en knapp för att spela in det programmet.
- När TV:n är i tillfälligt avstängd-läge: Tryck på "Play ▶" på video. På så sätt sätts TV:n igång automatiskt.
Om du har en kodläsare kopplad till video som tillåter Smartlink, välj MANUELL KANALINST-menyn i (INSTALLATION) och välj DEKODER i PÅ-läget för varje kodad kanal.
Mer information om Smartlink hittar du i din videomanual.
TV:ns baksida
Snabbguide för förflyttning mellan menyerna
INSTALLATIONsmeny (Att sätta på TV:n för första gången)
Guide över de olika menyerna
Felsökning
Här är några enkla lösningar på fel som kan påverka bild och ljud.
Problem Lösning
| Ingen bild (skärmen är svart), inget ljud • Sätt i kontakten.Tryck på ➊-knappen på framsidan av apparaten.Om ⚡-indikatorn lyser: tryck på ➊/der på ett programnummer på fjärrkontrollen.Kontrollera antennanslutningen.Kontrollera att den valda videokällan är påslagen.Stäng av apparaten 3-4 sekunder och slå sedan på den igen med ➊knappen på apparatens framsida. | |
| Dålig bild eller ingen alls (skärmen är svart), • Använd MENU-systemet och välj bildjusteringsmenyn. men bra ljud. Justera ljusstyrka, bildbalans och färgbalans.Gå till bildjusteringsmenyn och välj ÅTERSTÄLL för att gå tillbaka till fabriksinställningarna. | |
| Dålig bildkvalitet från fjärrkontrollen tills • Tryck flera gånger på -knappen på RGB-källa.RGB-symbolen. VISAS på skärmen. | |
| Bra bild, inget ljud. • Tryck på +/--knappen på fjärrkontrollen• Om ⚡-symbolen visas på skärmen: tryck på ⚡-knappen på fjärrkontrollen. | |
| Ingen färg i färgsändningar. • Använd MENU-systemet och välj bildjusteringsmenyn.Justera färgbalansen.Gå till bildjusteringsmenyn och välj ÅTERSTÄLL för att gå tillbaka til fabriksinställningarna. | |
| Bildstörningar vid kanalbyte eller. • Stäng av eventuell utrustning som är när man slår på text-TV ansluten till det 21-poliga SCART- uttaget på baksidan av TV:n. | |
| Störningar i bilden när man tittar på en • Justera fininställningen för att få bättre kanalinställning. vanlig TV-kanal | |
| Fjärrkontrollen fungerar ej. • Byt batterier. | |
| Standby - indikatorn ⚡ på TV:n blinkar även om inte “Påslagnings-timern” används | • Kontaka er närmaste auktoriserade Sony - verkstad. |
- Om problemen fortsätter skall du lämna din TV för service hos utbildad TV-tekniker.
- Öppna ALDRIG själv TV:ns hölje.
Specifikationer
TV-system
B/G/H
Färgsystem
PAL, SECAM
NTSC 3.58, 4.43 (endast videoinsignal)
Kanaler
VHF: E2-E12
UHF: E21-E69
CATV: S1-S20
HYPER: S21-S41
Bldrör
Plant Trinitron-bildrör
Cirka 55 cm (21 tum) (Bild cirka 51 cm mätt diagonalt), 90° deflektion
Uttag på baksidan
1 / ·s
21-poligt SCART-uttag (Euro)
(CENELEC-standard) som inkluderar audio/video-insignal, RGB-insignal, TV audio/video-utsignal
↔2/→s
21-poligt SCART-uttag (Euro)
(CENELEC-standard) som inkluderar audio/video-insignal, S-video-insignal, Audio-/video-utgång för monitor
O
Ljudutgångar - phono-jacks
Uttag på framsidan
→B
videoingång - phono-jack
3
audioingångar - phono-jack
U
Hörlurar - stereominijack
Ljud ut:
2 x 7 W (RMS)
Effektförbrukning
80 W
Energiförbrukning i viloläge
0.5 W
Dimensioner (b x h x d)
Cirka 545 x 446 x 485 mm
Vikt
Cirka 26.5 kg
Medföljande tillbehör
1 RM-887 Fjärrkontroll
2 Batterier enligt IEC-standard
Andra finesser
Text-TV, Fastext
NICAM
Insomnings-timern
Påslagnings-timern
Smartlink
Utförande och specifikationer kan ändras utan föregående meddelande.
Miljövänligt papper - 100% klorfritt
FD Trinitron Väritelevisio
- Tekst-TV
- Skifte bildemodus raskt
- Justere lyden
- Skifte lydmodus raskt
- Slå TVen av automatisk
- Slå TVen på automatisk
- Säkerhetsinformation
- För allmän säkerhet
- För säker installation
- För säker drift
- För underhåll
- Inledande tillvägagångssätt
- Allmän beskrivning
- Att sätta på TV:n för första gången
- Steg 1 - Att komma igång
- Steg 2 - Grundläggande programmering
- Avancerade Inställningar
- Avancerad programmering
- Avancerad inställning av TV:n
- Text-TV
- Extraanslutningar
- Kompletterande information
- Inledande tillvägagångssätt - Allmän beskrivning
- Genomgång av levererade tillbehör
- Allmän beskrivning av TV:ns knappar
- Allmän beskrivning av fjärrkontrollens knappar
- Att sätta på TV:n för första gången - Att komma igång
- Att sätta batterierna i fjärrkontrollen
- Att sätta på TV:n
- Att sätta på TV:n för första gången - Grundläggande programmering
- Språkval
- Denna funktion gör att du kan välja menyspråk.
- Tryck in av/på -knappen på TV:n.
- Tryck på -ller -knappen på fjärrkontrollen för att välja språk för att sedan trycka på OK knappen för att bekräfta valet.
- Menyn Automatisk kanalinställning visar sig på skärmen på det valda språket.
- Automatisk inställning av TV:n med hjälp av fjärrkontrollen
- a) Om du inte vill ändra ordningen på kanalerna:
- b) Om du vill ändra ordningen på kanalerna:
- Avancerade Inställningar - Avancerad programmering
- Automatisk inställning av TV:n med hjälp av dess knappar
- Manuell inställning av TV:n
- Fininställning av kanaler
- Anpassning av bildrotation
- Överhoppade programpositioner
- Justering av bilden
- JUSTERING AV BILDEN EFFEKT
- Snabbväxling av bildläge
- Justering av Ijudet
- Snabbväxling av ljudläge
- Avancerade Inställningar - Avancerad inställning av TV:n
- Insomnings-timern
- Påslagnings-timern
- Text-TV:n synlig
- Visning av text-TV
- Andra text-TV funktioner
- Användning av Fastext
- Användning av extrautrustning
- Att välja ingångssignal
- Symbol Insignal
- Ytterligare information
- Anslutning av videobandspelare
- Anslutning av hörlurar
- Anslutning av dekodrar
- Anslutning av extern ljudanläggning
- För Mono utrustning
- För Smartlink behöver du:
- Smartlink innehåller följande funktioner:
- Snabbguide för förflyttning mellan menyerna
- Felsökning
- Specifikationer
- TV-system
- Färgsystem
- Kanaler
- Bldrör
- Uttag på baksidan
- Uttag på framsidan
- Ljud ut:
- Effektförbrukning
- Energiförbrukning i viloläge
- Dimensioner (b x h x d)
- Vikt
- Medföljande tillbehör
- Andra finesser
- FD Trinitron Väritelevisio
Märke : SONY
Modell : KV-21FX20E
Kategori : Projektor
