Produkttyp	Frontmatad tvättmaskin
Kapacitet	8 kg
Maximal centrifugeringshastighet	1400 rpm
Energiklass	A+++
Tvättklass	A
Centrifugeringseffektivitetsklass	B
Årlig energiförbrukning	137 kWh
Årlig vattenförbrukning	9900 L
Ljudnivå (tvätt/centrifugering)	51 dB / 74 dB
Mått (Höjd x Bredd x Djup)	850 x 600 x 550 mm
Vikt	70 kg
Strömförsörjning	220-240 V, 50 Hz, 10 A
Motortyp	Digital Inverter
Nyckeltekniker	EcoBubble, Smart Check, VRT Plus
Program	Bomull, Syntet, Fin-/skörtvätt, Snabbtvätt 15', etc.
Trumrengöringsfunktion	Ja
Barnlås	Ja
Översvämningsskydd	Ja
Filtertyp	Luddfilter (rengörbart)
Tillgång till reservdelar	10 år (EU-föreskrift)
Reparationsindex	8.2/10
Färg	Vit
Dörröppning	Vänster till höger (utbytbart)

Vanliga frågor - WW80K6604SW SAMSUNG

Vad är maxkapaciteten för Samsung WW80K6604SW?

Den maximala kapaciteten är 8 kg för bomulls- och syntetprogram.

Hur använder jag EcoBubble-funktionen?

Välj ett program som stöder EcoBubble (t.ex. Bomull, Syntet) och maskinen blandar automatiskt tvättmedel med vatten och luft för att skapa bubblor som ger bättre fläckborttagning vid lägre temperaturer.

Vad ska jag göra om maskinen visar en felkod?

Se manualen för förklaringar av felkoder. Vanliga koder: 4E (vattenförsörjningsproblem), 5E (dräneringsproblem), UE (obalanserad tvätt). Du kan också använda Smart Check-appen för diagnos.

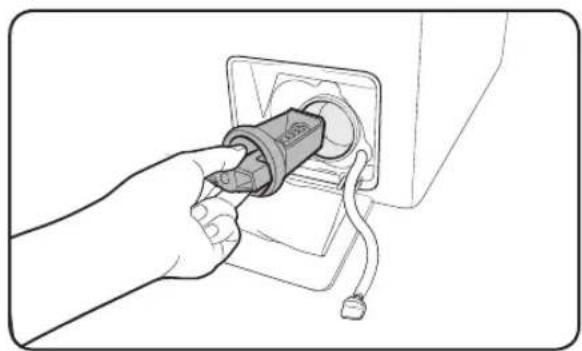

Hur rengör jag luddfiltret?

Öppna filterluckan längst ned fram, dra ut filtret, skölj det under rinnande vatten och sätt tillbaka det ordentligt. Gör detta var tredje månad eller när det visas en påminnelse.

Kan jag använda en förlängningssladd med denna tvättmaskin?

Nej, använd inte förlängningssladd. Anslut maskinen direkt till ett korrekt jordat uttag för att undvika elektriska risker.

Vad är energiförbrukningen för denna maskin?

Den årliga energiförbrukningen är cirka 137 kWh baserat på 220 standardtvättcykler.

Hur aktiverar jag barnlåset?

Tryck och håll in knappen för barnlås (vanligtvis med en låsikon) i 3 sekunder tills indikatorn lyser. Avaktivera på samma sätt.

Är trumman reversibel?

Nej, trumman är fast. Däremot kan dörrgångjärnet vändas av en kvalificerad tekniker om det behövs.

Vad är ljudnivån under drift?

Tvättljud är 51 dB och centrifugeringsljud är 74 dB. Detta är jämförbart med en normal konversation.

Hur utför jag en trumrengöringscykel?

Kör programmet Trumrengöring (eller använd ett bomullsprogram med hög temperatur) utan tvätt. Tillsätt en trumrengöringstablett om sådan finns. Detta hjälper till att avlägsna bakterier och mögel.

BRUKSANVISNING WW80K6604SW SAMSUNG

Information om säkerhet 3

Vad du behöver veta om säkerhetsinstruktioner 3

Viktiga säkerhetssymboler 3

Viktiga säkerhetsföreskrifter 4

Instruktioner för WEEE 12

Installation 13

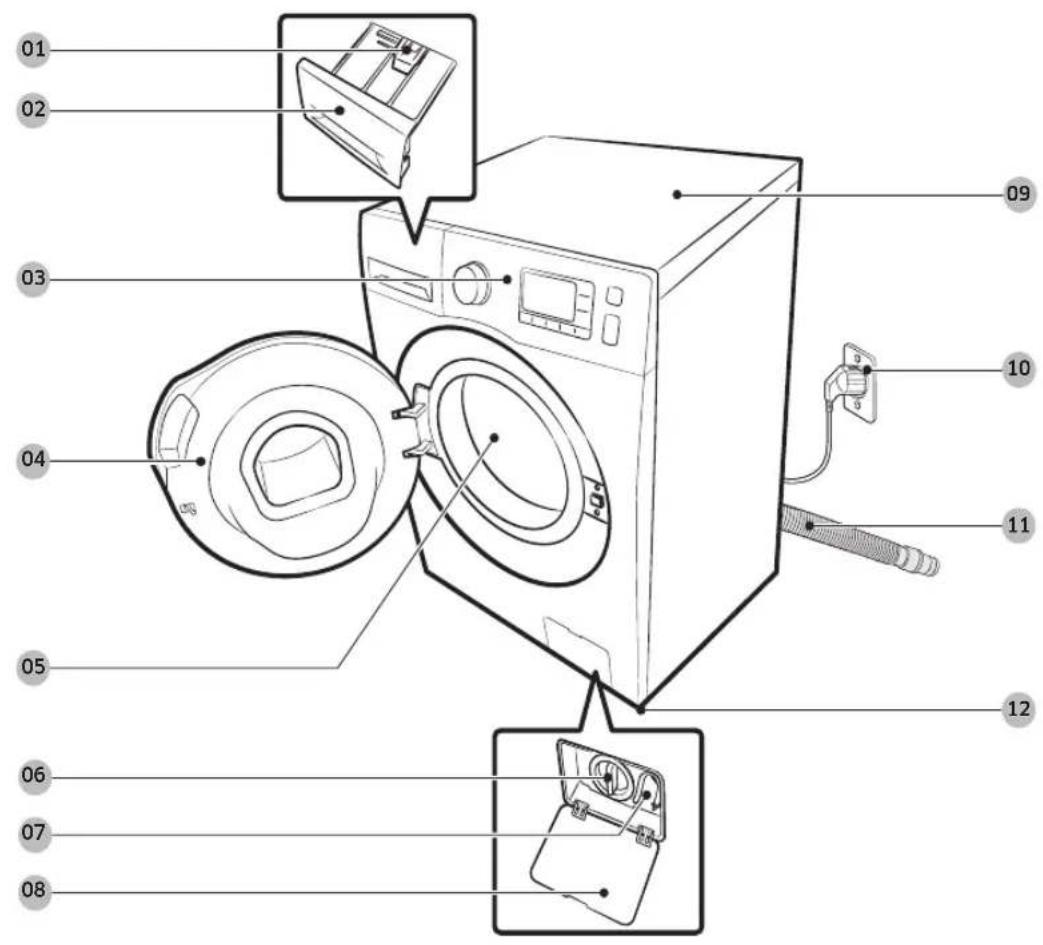

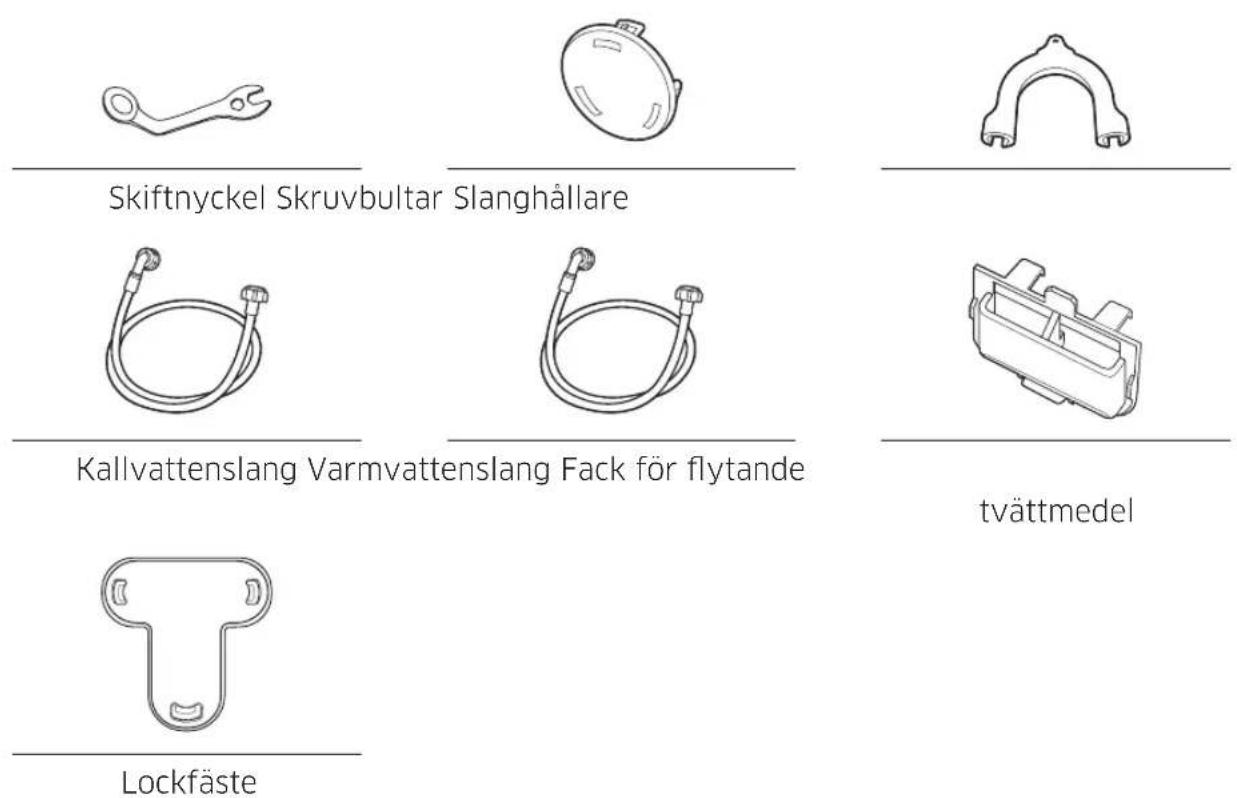

Vad ingår 13

Installationen steg för steg 17

Innan du startar 23

Initiala inställningar 23

Riktlinjer för tvättprogram 23

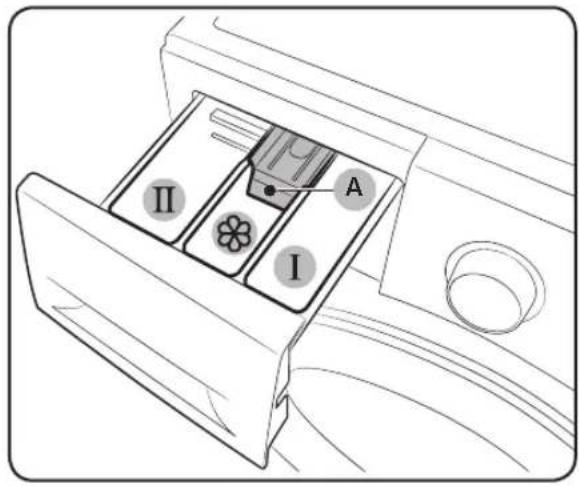

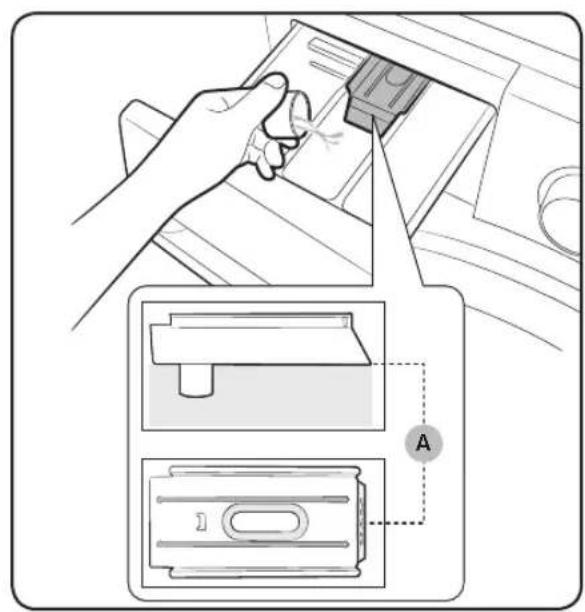

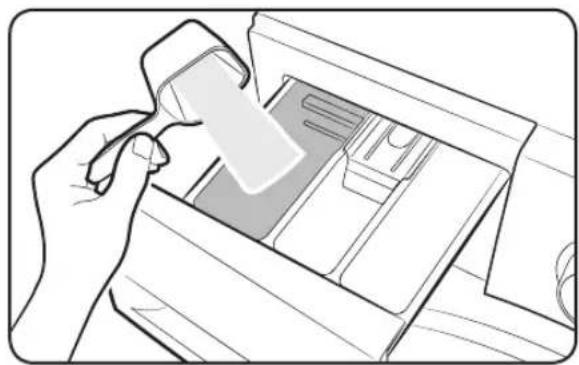

Riktlinjer för tvättmedelsfack 26

Köra maskinen 29

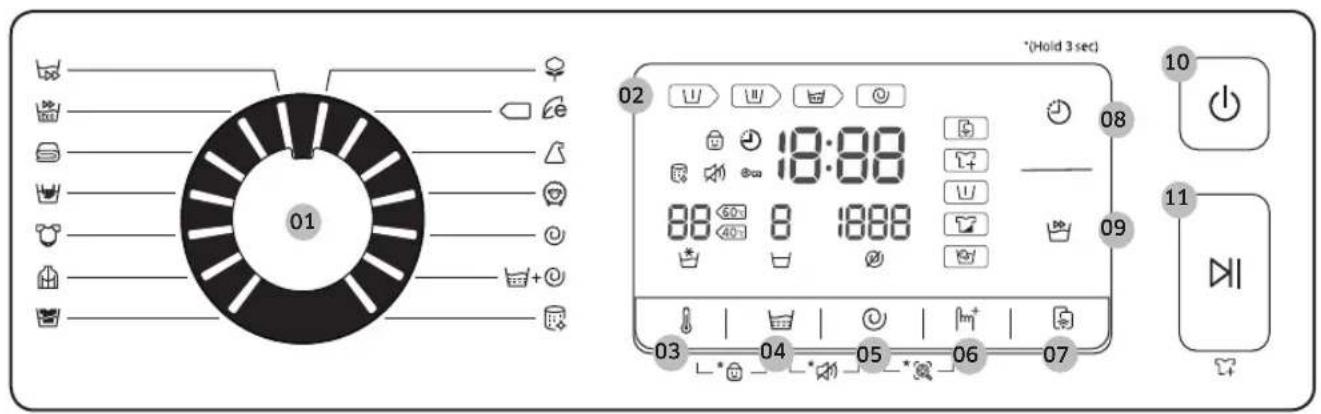

Manöverpanel 29

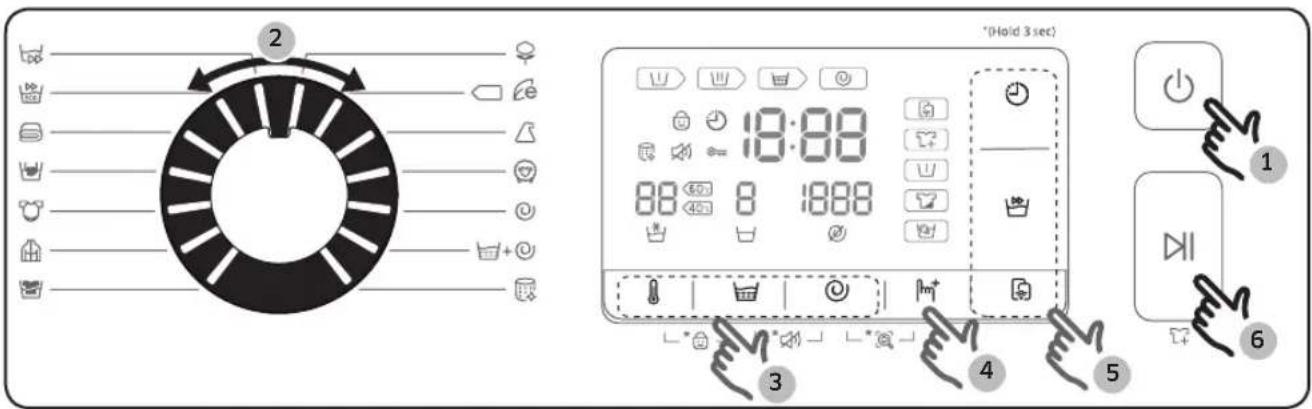

Enkla steg för att starta 30

Programöversikt 31

Äterställning från frysande 48

Ta i beaktning den tid som tvättmaskinen inte används 48

Felsökning 49

Kontrollpunkter 49

Informationskoder 53

Specifikationer 56

Materialtabell 56

Skydda miljön 57

Specifikationsblad 58

Information om säkerhet

Grattis till din nya tvättmaskin från Samsung. Denna manual innehåller viktig information för installation, drift och underhåll av din maskin. Vänligen ta tid till att läsa denna manual för att dra nytta av din tvättmaskins många fördelar och egenskaper.

Vad du behöver veta om säkerhetsinstruktioner

Läs igenom den här användarhandboken noggrant för att säkerställa att du vet hur säkert och effektivt du använder vissa omfattande funktioner i din nya enhet. Förvara användarhandboken på en säker plats nära enheten för framtida referens. Använd denna hushållsapparat endast för avsett ändamål som beskrivs i denna manual.

Varningar och viktiga säkerhetsinstruktioner i denna manual omfattar inte alla möjliga betingelser och situationer som kan uppstå. Det är ditt ansvar att använda sunt förnuft, försiktighet och omsorg vid installation, underhåll och drift av din tvättmaskin.

Eftersom följande användaranvisningar täcker olika modeller, kan egenskaperna för din tvättmaskin skilja sig lite från de som beskrivs i den här bruksanvisningen och alla varningstecken kanske inte är tillämpliga. Om du har några frågor eller kommentarer, kan du kontakta närmaste servicecenter eller söka hjälp och information online på adressen www.samsung.com.

Viktiga säkerhetssymboler

Vad ikoner och tecken i denna bruksanvisning betyder:

WARNING

Faror eller osäkra rutiner som kan leda till svåra personskador, dödsfall och/eller materiella skador.

VAR FÖRSIKTIG

Faror eller osäkra rutiner som kan leda till personskador och/eller materiella skador.

OBS

Anger att risk för personskador eller materiella skador föreligger.

Dessa varningstecken finns här för att förhindra att du och andra skadas.

Vänligen följ dem uttryckligen.

Efter att du har läst den här användarhandboken ska du förvara den på ett säkert ställe för framtida referens.

Läs alla instruktioner innan du använder hushållsapparaten.

Liksom för annan utrustning som går på el och innehåller rörliga delar finns potentiella risker. För att säkert kunna använda den här utrustningen ska du bekanta dig med dess funktioner och testa den före användning.

Viktiga säkerhetsföreskrifter

WARNING

Följ säkerhetsföreskrifterna när du vill minska risken för eldsvåda, elektrisk stöt eller personskador när du använder maskinen, inklusive följande:

1. Den här apparaten ska inte användas av personer (inklusive barn) med nedsatt fysisk, psykisk eller mental förmåga, eller som saknar erfarenhet och kunskap, förutom om de övervakas och instrueras i hur apparaten används av en person som ansvarar för deras säkerhet.

2. För användning i Europa: Den här maskinen kan användas av barn från 8 år och personer med nedsatt fysisk, känslomässig eller mental förmåga eller avsaknad av erfarenhet och kunskap om de har fått tillräcklig övervakning eller instruktioner gällande användning av enheten på ett säkert sätt och om de förstår vilka faror som medförs. Barn får inte leka med enheten. Rengöring och underhåll ska inte utföras av barn utan övervakning.

3. Barn skall övervakas för att försäkra om att de inte leker med hushållsapparaten.

4. Om strömsladden är skadad måste den bytas ut av tillverkaren, servicerepresentant eller motsvarande behörig person för att undvika fara.

5. De nya slanguppsättningen som levererades med tvättmaskinen ska användas och att den gamla uppsättningen av slangar inte får återanvändas.
6. För apparater som har en ventilationsöppning vid basen, säkerställ att en matta inte stör öppningarna.
7. För användning i Europa: Barn under 3 år bör hållas borta, om de inte kontinuerligt övervakas.

VAR FÖRSIKTIG

1. För att undvika fara på grund av oavsiktlig återställning av termisk säkring, får denna maskin inte tillföras via en extern kopplingsanordning, t.ex. en timer, eller anslutas till en krets som regelbundet slås på och av med nätet.

Kritiska installations-varningar

WARNING

Installationen av denna hushållsapparat skall utföras av en kvalificerad tekniker eller serviceföretag.

- Underlåtenhet att göra detta kan resultera i elstötar, brand, explosion, problem med produkten, eller skada.

Enheten är tung, var försiktig när du lyfter i den.

Anslut nätsladden till ett vägguttag som uppfyller de lokala elektriska specifikationer. Använd endast vägguttaget för maskinen, och inte en förlängningssladd.

• Att dela ett vägguttag med andra apparater med hjälp av ett grenuttag eller förlängning av nätsladden kan orsaka en elektrisk stöt eller brand.
• Se till att spänning, frekvens och ström är desamma som i produktspecifikationerna. Underlåtenhet att göra detta kan orsaka en elektrisk stöt eller brand. Sätt i kontakten ordentligt i vägguttaget.

Avlägsna alla främmande ämnen, såsom damm eller vatten från polerna till stickkontakten och dess kontaktpunkter med en torr trasa regelbundet.

• Dra ut stickkontakten och rengör den med en torr trasa.
  • Underlåtenhet att göra detta kan orsaka en elektrisk stöt eller brand.

Koppla in strömkontakten i vägguttaget så att sladden dras mot golvet.

- Om du sätter i stickkontakten i uttaget i motsatt riktning, kan de elektriska ledningarna i kabeln skadas och detta kan resultera i elektriska stötar eller brand.

Håll allt förpackningsmaterial utom räckhåll för barn, eftersom det kan vara farligt.

- Om ett barn sätter en påse över huvudet kan det resultera i kvävning. Om enheten eller strömkontakten skadas ska du kontakta närmaste servicecenter.

Denna hushållsapparat måste vara korrekt jordad.

Jorda inte hushållsapparaten till ett gasrör, plast vattenledning eller telefonlinje.

• Detta kan resultera i elstötar, brand, explosion, eller problem med produkten.
• Koppla aldrig in strömsladden till ett uttag som inte är korrekt jordat och se till att det uppfyller lokala och nationella regler.

Installera inte enheten nära ett värmeaggregat eller antändbara material.

Installera inte den här enheten på en fuktig, oljig eller dammig plats, eller på en plats där du utsätts för direkt solljus eller vatten (regndroppar).

Installera inte den här enheten på en plats med låg temperatur.

- Frost kan göra att rören spricker.

Installera inte denna hushållsapparat på en plats där gas kan läcka ut.

• Det kan resultera i elchock eller brand.

Använd inte en elektrisk transformator.

• Det kan resultera i elchock eller brand.

Använd inte en skadad stickkontakt, skadad nätkabel eller löst vägguttag.

• Det kan resultera i elchock eller brand.

Dra inte eller överdrivet böj nätsladden.

Vrid inte eller gör en knut i nätsladden.

Haka inte på nätsladden över ett metallföremål, placera ett tungt föremål på nätsladden, för in strömsladden mellan föremål, eller tryck in nätsladden i utrymmet bakom hushållsapparaten.

• Det kan resultera i elchock eller brand.

Dra inte i sladden, när den kopplas från kontakten.

• Dra ut nätsladden genom att hålla i stickkontakten.
  • Underlåtenhet att göra detta kan orsaka en elektrisk stöt eller brand.

Den här maskinen ska placeras så att det är lätt att komma åt elkontakten, vattentillförseln och utloppsrören.

Installationsföreskrifter

VAR FÖRSIKTIG

Den här enheten ska placeras på ett sådant sätt att den är åtkomlig för strömkontakten.

- Underlåtenhet att göra detta kan resultera i elektriska stötar eller brand på grund av elektriskt läckage.

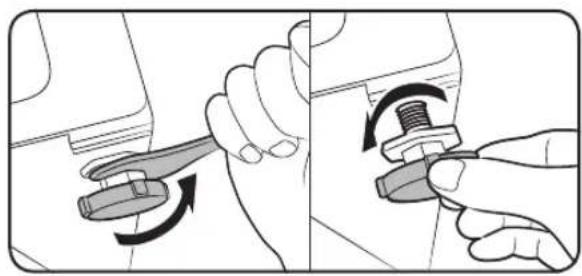

Installera och nivånrikta enheten så att den kan bära sin egen vikt.

- Om du underlåter att göra detta kan det resultera i onormala vibrationer, ryck eller problem med produkten.

Kritiska användnings-varningar

WARNING

Om enheten svämmar över ska du kapa vattentillförseln och strömmen direkt och kontakta ditt närmaste servicecenter.

• Rör inte strömkontakten med våta händer.
- Om du underlåter att göra det kan det orsaka elektrisk stöt.

Om hushållsapparaten genererar ett konstigt ljud, luktar bränt eller rök, dra ur stickkontakten omedelbart och kontakta din närmaste serviceverkstad.

- Underlåtenhet att göra detta kan orsaka en elektrisk stöt eller brand.

I händelse av en gasläcka (som propan gas, gasol, etc.), ventilera omedelbart utan att vidröra stickkontakten. Rör inte hushållsapparaten eller nätkabeln.

• Använd inte en ventilationsfläkt.
- En gnista kan orsaka en explosion eller brand.

Låt inte barn leka i eller med tvättmaskinen. Demontera alltid lucklåset (spaken) när du ska göra dig av med tvättmaskinen.

- Om barn fastnar i produkten finns det risk för kvävning.

Se till att avlägsna förpackningsmaterial (skumgummi, plast) som sitter på tvättmaskinens undersida före användning.

Tvätta inte plagg som har kontaminerats med bensin, kerosen, benzen, tinner, alkohol eller andra antändbara eller explosiva ämnen.

- Detta kan resultera i elstötar, brand eller en explosion.

Öppna inte luckan till tvättmaskinen med våld under användning (tvätt i hög temperatur/tömning/centrifugering).

• Vatten som rinner ut ur tvättmaskinen kan resultera i brännskador eller göra så att golvet blir halt. Detta kan resultera i skador.
• Att öppna luckan med våld kan leda till skada på produkten eller personskada.

Stick inte in handen i tvättmaskinen under tiden den används.

• Detta kan resultera i skador.

Rör inte strömkontakten med våta händer.

• Detta kan leda till elektrisk chock.

Stäng inte av apparaten genom att dra ur kontakten när ett tvättprogram pågår.

- Genom att ansluta stickkontakten i vägguttaget igen kan orsaka en gnista och orsaka en elektrisk stöt eller brand.

Låt inte barn och personer med funktionsnedsättningar använda maskinen utan lämplig övervakning. Låt inte barn klättra in i eller på maskinen.

- Detta kan leda till elektrisk kortslutning eller personskada.

Stick inte in handen eller ett metallföremål under tvättmaskinen när den används.

• Detta kan resultera i skador.

Koppla inte ur enheten genom att dra ut strömsladden. Greppa alltid tag i kontakten med en fast hand och dra den rakt ut ur uttaget.

- Skada på sladden kan orsaka kortslutning, brand och/eller kortslutning.

Försök inte att reparera, ta isär eller modifiera apparaten på egen hand.

• Använd ingen säkring (såsom koppar, stältråd etc) förutom standardsäkringen.
• När enheten behöver repareras eller ominstalleras ska du kontakta närmaste servicecenter.
• Underlåtenhet att göra detta kan resultera i elstötar, brand, problem med produkten eller skada.

Om vattentillförselslangen lossas från kranen och det flödar över vatten ska du koppla ur strömkontakten.

• Underlåtenhet att göra detta kan orsaka en elektrisk stöt eller brand.

Dra ur stickkontakten när hushållsapparaten inte används under en längre tid eller vid åska/åskväder.

• Underlåtenhet att göra detta kan orsaka en elektrisk stöt eller brand.

Om främmande ämnen tränger in i enheten ska du koppla ur strömkontakten och kontakta närmaste kundcenter för Samsung.

• Det kan resultera i elchock eller brand.

Låt inte barn (eller djur) leka på eller i tvättmaskinen. Luckan öppnas inte lätt från insidan, och barn kan skadas allvarligt om fångad inuti.

Användningsföreskrifter

VAR FÖRSIKTIG

Om tvättmaskinen utsätts för främmande ämnen, såsom tvättmedel, smuts, matrester etc. ska du koppla ur strömkontakten och rengöra tvättmaskinen med en mjuk, fuktig trasa.

- Om du inte gör det kan det orsaka missfärgning, deformering, skada och rost.

Glaset till luckan kan brytas av en stor stöt. Var försiktig när du använder tvättmaskinen.

- Om glaset går sönder kan det orsaka personskada.

Efter ett vattentillföringsfel eller vid återanslutning av vattenslangen, öppnar du vattenkranen längsamt.

Öppna vattenkranen långsamt om den inte använts under längre tid.

- Lufttrycket i vattentillförselslangen eller vattenröret kan resultera i skada på en del eller i vattenläckage.

Om det inträffar ett fel vid tömningen under användning, ska du kontrollera om det finns ett tömningsproblem.

- Om tvättmaskinen används när den har svämmat över pga ett tömningsproblem kan det resultera i kortslutning eller brand.

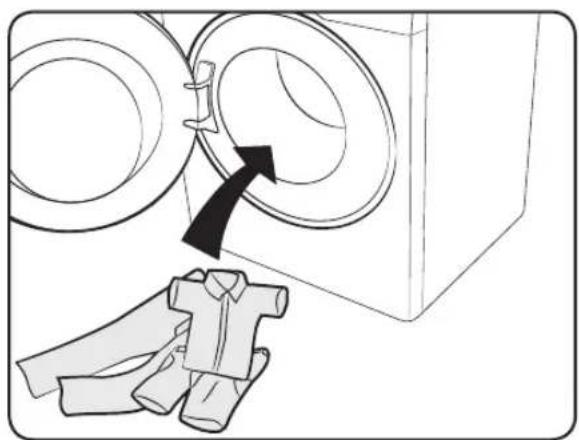

Sätt in tvätten i tvättmaskinen helt och hållet, så att tvätten inte fastnar i luckan.

- Om tvätten fastnar i luckan, kan det resultera i skador på tvätten eller tvättmaskinen, eller resultera i vattenläckage.

Vrid av vattenkranen när tvättmaskinen inte används.

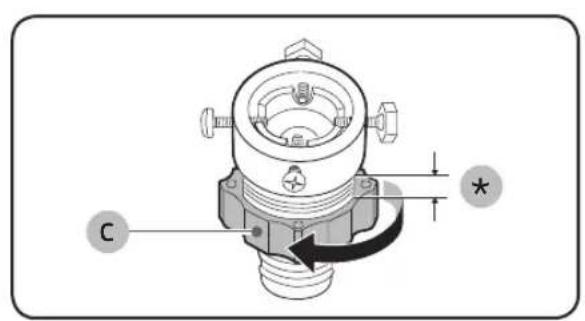

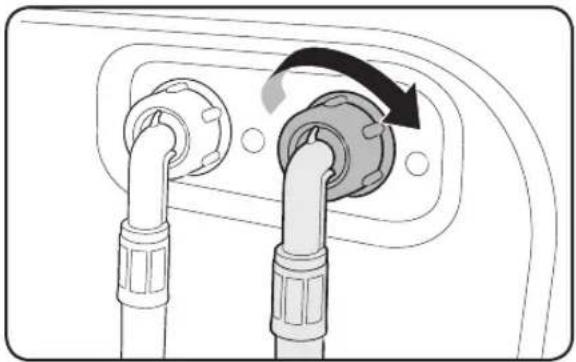

Se till att skruven på kontakten till vattenslangen är ordentligt åtdragen.

• Underlåtenhet att göra detta kan leda till materiella skador eller personskador.

Var försiktig så att inte gummipackningar och främre luckglaset blir nedsmutsat av främmande ämnen (exempelvis spill, trådar, hår etc.).

- Om ett främmande ämne fastnar i luckan eller luckan inte stängs helt kan det orsaka vattenläckage.

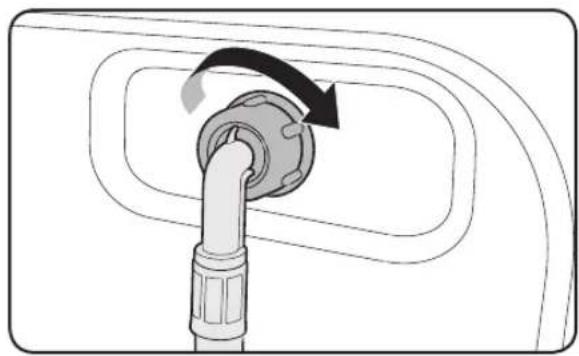

Öppna kranen och kontrollera om vattentillförselslangen är ordentligt åtdragen och att det inte finns några vattenläckage innan du använder produkten.

- Om skruvarna på vattentillförselslangen sitter löst kan det orsaka vattenläckage.

Produkten du har köpt är endast till för användning i hemmet.

Om den här produkten används i företagssyfte uppfyller det kriterierna för vårdslös produktanvändning. I det här fallet täcks inte produkten av standardgaranting som erbjuds av Samsung och inget ansvar kan tas av Samsung för felfunktion eller skador till följd av felaktig användning.

Stå inte på enhetens ovansida och placera inga föremål (exempelvis tvätt, tända ljus, tända cigaretter, kemikalier, metallföremål etc) på enheten.

- Detta kan resultera i elchock, brand, problem med produkten, eller skada.

Spraya inte flyktigt material som insektsmedel på hushållsapparatens yta.

- Förutom att det är skadligt för människor, kan det också resultera i elstötar, brand eller problem med produkten.

Placera inga föremål nära tvättmaskinen som genererar elektromagnetiska fält.

- Detta kan leda till skada på grund av ett tekniskt fel.

Vatten som töms ut under hög temperatur eller torkning är hett. Rör inte vid vattnet.

- Det kan resultera i brännskador eller skada.

Varken tvätta, tumla eller torka vattentäta säten, mattor eller kläder (*) om inte din apparat har ett särskilt program för att tvätta dessa artiklar.

(*): Yllekläder, regnskydd, fiskevästar, skidbyxor, sovsäckar, blöjomslag och cykelklädsel, bilklädsel etc.

- Tvätta inte tjocka, hårda mattor även om tvättmarkeringen visas på etiketten. Detta kan resultera i personskada eller skada på tvättmaskinen, väggar, golv och kläder på grund av onormala vibrationer.

- Tvätta inte mattor eller dörrmattor med gummibaksida. Gummit kan lossna och fastna i trumman och detta kan resultera i felfunktion, exempelvis vid tömning.

Använd inte tvättmaskinen när tvättmedelsfacket är utdraget.

- Detta kan resultera i elektriska stötar eller skada på grund av vattenläckage.

Rör inte vid insidan av trumman under tiden eller precis efter torkningen, eftersom den är het.

• Detta kan resultera i brännskador.

Stoppa inte in händerna i tvättmedelsfacket.

- Det här kan orsaka skada, eftersom du kan fastna med handen i inmatningsenheten för tvättmedel.

- Det flytande tvättmedlet (endast tillämpliga modeller) används inte istället för pulvertvättmedel. Ta bort hållaren när du använder pulvertvättmedel.

Placera inga andra föremål (exempelvis skor, matavfall, djur) utöver tvätt i tvättmaskinen.

- Detta kan resultera i att maskinen skadas eller skador och dödsfall av sällskapsdjur på grund av onormala vibrationer.

Tryck inte på knapparna med hjälp av vassa föremål, såsom nålar, knivar, fingernaglar, etc.

- Detta kan resultera i elektriska stötar eller personskador.

Tvätta inte tvätt som förorenats av olja, krämer eller lösningar som köps i hudvårdsbutiker eller massagekliniker.

- Det kan göra att gummipackningen blir deformerad och resultera i vattenläckage.

Lämna inte metallföremål, såsom säkerhetsnålar eller hårnålar, eller blekmedel i trumman under för lång tid.

• Detta kan göra att trumman rostar.

- Om rost skulle börja uppstå på trummans yta skall du stryka på ett (neutralt) rengöringsmedel på ytan och använda en svamp eller en mjuk trasa för att rengöra det. Använd aldrig en metallborste. Använd aldrig en metallborste.

Använd inte torra rengöringsmedel direkt och tvätta, skölj eller tumla inte tvätt som förorenats av torra rengöringsmedel.

- Det kan resultera i spontan antändning på grund av värmeoxideringen av oljan.

Använd inte hett vatten från enheter för vattenkylning/-uppvärmning.

- Det kan resultera i problem med tvättmaskinen.

Använd inte vanlig tvål för händer till tvättmaskinen.

- Om den hårdnar och samlas inuti tvättmaskinen kan det resultera i problem med produkten, missfärgning, rost och dålig lukt.

Placera sockar och underkläder i tvättnät och tvätta dem tillsammans med annan tvätt.

Tvätta inte stora föremål såsom sängkläder i trumman.

• Underlåtenhet att göra detta kan leda till skada på grund av onormala vibrationer.

Använd inte härdat rengöringsmedel.

- Om det ackumuleras inuti maskinen, kan det leda till vattenläckage.

Se till att fickorna till alla kläder som ska tvättas är tömda.

- Hårda, vassa föremål, som mynt, säkerhetsnålar, spikar, skruvar eller stenar kan orsaka omfattande skador på hushållsapparaten.

Tvätta inte kläder med stora spännen, knappar eller andra metaller.

Sortera tvätten utifrån färg och välj rekommenderat program, vattentemperatur och ytterligare funktioner.

- Detta kan resultera i missfärgning eller skada på textilier.

Information om säkerhet

Var försiktig så att inte barns fingrar fastnar i luckan när du stänger den.

- Om du inte gör det kan det orsaka personskada.

Kritiska rengörings-varningar

WARNING

Rengör inte hushållsapparaten genom att spruta vatten direkt på den.

Använd inte rengöringsmedel med stark syra.

Använd inte bensen, thinner eller alkohol för att rengöra apparaten.

- Detta kan leda till missfärgning, deformation, skada, elektrisk kortslutning eller brand.

Innan rengöring eller utförande av underhåll, dra ur nätsladden ur vägguttaget.

• Underlåtenhet att göra detta kan orsaka en elektrisk stöt eller brand.

Instruktioner för WEEE

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt. Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Besök samsung.com/uk/aboutsamsung/samsungelectronics/corporate citizenship/data_corner.html om du vill veta mer om Samsungs miljöengagemang och om produktspecifika lagenliga skyldigheter (t.ex. REACH).

Följ de här instruktionerna noggrant för att säkerställa att tvättmaskinen installeras korrekt och för att förhindra att olyckor uppstår när du tvättar.

Vad ingår

Se till att alla delar finns med i förpackningen. Om du har problem med tvättmaskinen eller delarna, kontakta ett lokalt kundcenter eller en återförsäljare för Samsung.

02 Tvättmedelshållare

03 Manöverpanel

04 Lucka 05 Trumma 06 Pumpfilter

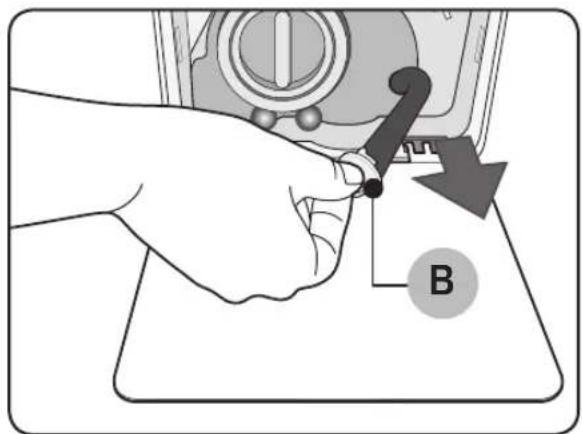

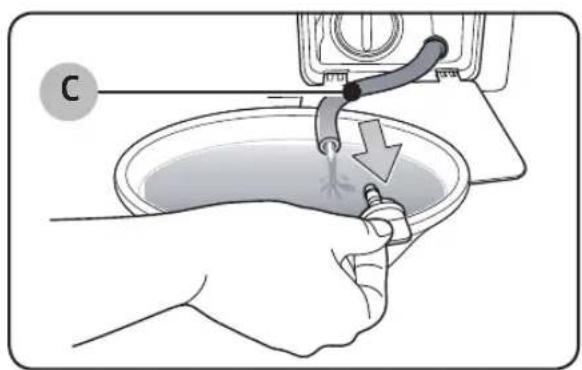

07 Nödtömningsrör

08 Filterlucka

09 Arbetsyta

10 Elkontakt

11 Tömningsslang

12 Nivåreglerande fötter

OBS

• Skruvskydd: Antalet skruvskydd som medföljer (3 till 6) beror på modell.
  • Varmvattenslang: Gällande modeller endast.
• Fack för flytande tvättmedel: Gällande modeller endast.

Installationskrav

Elström och jordning

- AC 220-240 V/50 Hz säkring eller kretsbrytare krävs - Använd en individuell avdelningskrets avsedd för tvättmaskinen

För att säkerställa en korrekt jordning, kommer tvättmaskinen med en strömkabel och en trepolig jordad kontakt för användning i ett korrekt installerat och jordat uttag.

Kontrollera med en behörig elektriker eller serviceperson om du är osäker på jordning. Modifiera inte den medföljande stickkontakten. Om den inte passar i uttaget, kontakta en behörig elektriker och installera ett lämpligt vägguttag.

WARNING

• Använd INTE en förlängningssladd.
- Använd bara strömsladden som levereras med tvättmaskinen.
- Anslut INTE jordledningen till rörledningar i plast, gasledningar, eller varmvattenledningar.
- Felaktigt anslutna jordledare kan orsaka elektriska stötar.

Vattentillförsel

Korrekt vattentryck för den här tvättmaskinen ligger mellan 50 kPa och 800 kPa. Ett vattentryck på under 50 kPa kan göra så att vattenventilen inte stängs helt. Eller kan det ta längre tid att fylla trumman, vilket gör att tvättmaskinen stängs av. Vattenkranar måste vara inom 120 cm från baksidan av tvättmaskinen, så att inloppsslangarna kan nå tvättmaskinen. Minska risken för läckage:

• Se till att vattenkranarna lättåtkomliga.
• Vrid av kranarna när tvättmaskinen inte används.
• Kontrollera att det inte förekommer läckage på inloppsslangarnas kopplingar.

VAR FÖRSIKTIG

Kontrollera alla anslutningar vid vattenventilen och kranarna så det inte finns några läckor, före första användningen av tvättmaskinen.

Tömning

Samsung rekommenderar en stigrörshöjd på 60–90 cm. Dräneringsslangen måste anslutas genom slangklämman till stigröret, och stigröret måste täcka tömningsslangen helt.

Golvbeläggning

För bästa prestanda måste tvättmaskinen installeras på ett stadigt golv. Golv i trä kan behöva förstärkas för att minimera vibrationer och/eller obalans. Mattor och mjuka ytor står inte emot vibrationer väl och kan göra att maskinen flyttar något på sig under centrifugeringen.

VAR FÖRSIKTIG

Installera INTE tvättmaskinen på en plattform eller ett underlag med dålig stödstruktur.

Vattentemperatur

Placera inte tvättmaskinen i områden där vatten kan frysa, då tvättmaskinen alltid behåller lite vatten i sina vattenventiler, pumpar och/eller slangar. Fruset vatten som lämnas kvar i anslutningsdelar kan orsaka skador på remmar, pump och andra komponenter i tvättmaskinen.

Installation i alkov eller på en instängd plats

Minsta spelrum för en stabil drift:

Sidor 25	mm Baksida	50 mm
Ovansida 2	5 mm Framsida	550 mm

Om både tvättmaskin och torktumlare installeras på samma plats måste främre delen av utrymmet ha en ohindrad öppning på minst 550 mm. Enbart tvättmaskinen kräver inte en specifik luftöppning.

Installationen steg för steg

STEG 1 - Välj en plats

Krav på platsen:

• Fast, jämn yta utan mattor eller golv som kan hindra ventilationen
  • Skyddad från solljus
• Tillräckligt utrymme för ventilation och kabeldragning
• Den omgivande temperaturen är alltid högre än fryspunkten (0° C)
• Undvik närhet till värmekällor

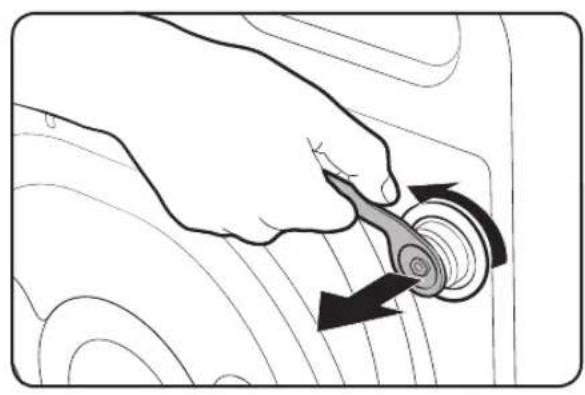

STEG 2 - Ta bort transportbultarna

Packa upp produkten och ta bort alla transportbultarna.

1. Lossa på alla transportbultar på baksidan av maskinen med den medföljande skruvnyckeln.

2. Fyll hålen med de medföljande täcklocken i plast. Spara transportbultarna för framtida användning.

WARNING

Förpackningsmaterial kan vara farligt för barn. Släng allt förpackningsmaterial (plastpåsar, polystyren, etc.) ur räckhåll för barn.

STEG 3 - Nivåreglera fötterna

1. Skjut in försiktigt tvättmaskinen på plats. Alltför för mycket kraft kan skada fötterna.

2. Nivåreglera tvättmaskinen genom att manuellt justera nivåfötterna.

3. När nivåregleringen är klar, dra åt muttrarna med hjälp av en skruvnyckel.

STEG 4 - Anslut vattenslangen

Den medföljande slangadapter kan skilja sig från modell till modell. Denna guide vägleder dig genom de olika stegen för anslutning av kontakt- typ adapter. Om du får an adapter av skruvtyp, gå till 7.

Anslut vattenslangen till vattenkranen.

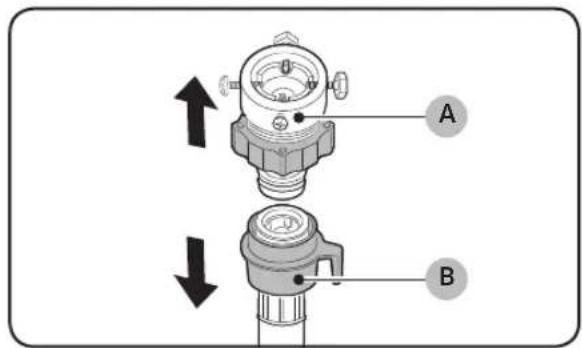

1. Ta bort adapter (A) från vattenslangen (B).

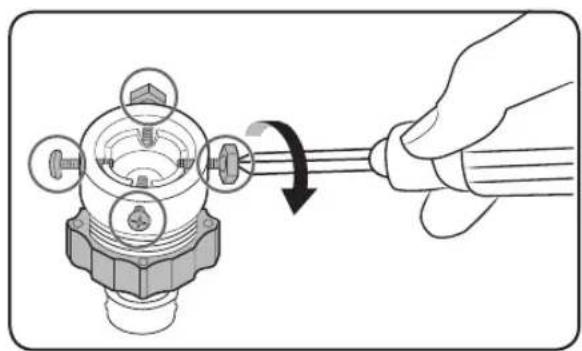

2. Använd en stjärnskruvmejsel för att lossa de fyra skruvarna på adaptern.

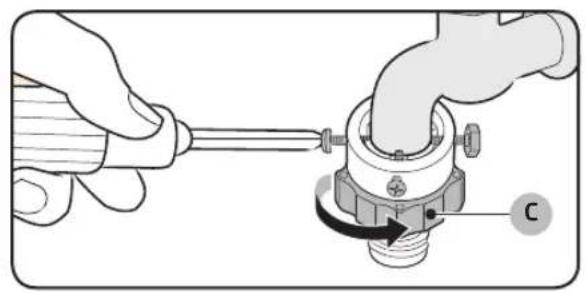

1. Håll i adaptern och vrid del (C) i pilens riktning för att lossa den med 5 mm (*).

2. Sätt i adaptern i vattenkranen och dra åt skruvarna samtidigt som du lyfter upp adaptern.

3. Vrid del (C) i pilens riktning för att dra åt den.

4. Medan du håller ned del (E), anslut vattenslangen till adaptern. Släpp sedan del (E). Slangen passar in i adaptern med ett klickande ljud.

5. Om du använder en vattenktan av skruvtyp, använda den medföljande adapter av skruvtyp för att ansluta till vattenkranen, såsom visas.

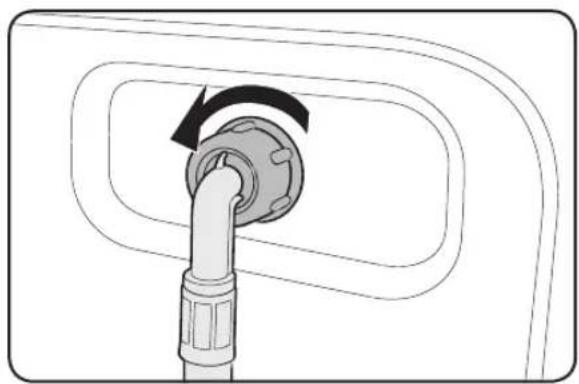

1. Anslut den andra änden av vattenslangen till inloppet för vattenventilen på baksidan av tvättmaskinen. Vrid slangen medurs för att dra åt.

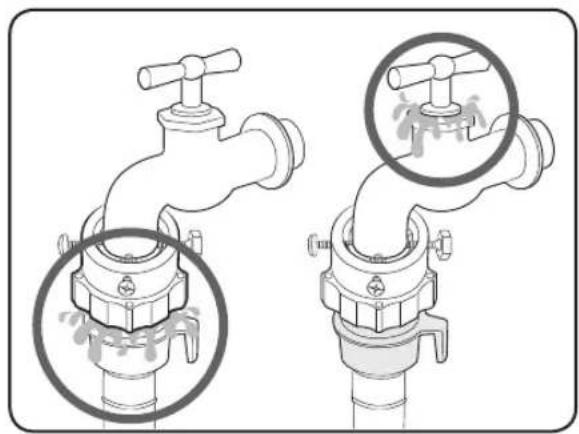

1. Öppna vattenkranen och kontrollera om det finns några läckor kring anslutningsområdena. Om det finns vattenläckor, upprepar du föregående stegen enligt ovan.

WARNING

Sluta använda tvättmaskinen om det finns en vattenläcka, och kontakta ett lokalt servicecenter för Samsung. Annars kan det orsaka en elektrisk stöt.

VAR FÖRSIKTIG

Sträck inte vattenslangen med väld. Om slangen är för kort, byt ut den mot en längre högtrycksslang.

OBS

• Efter att du har anslutit vattenslangen till adaptern ska du kontrollera att den är korrekt ansluten genom att dra vattenslangen nedåt.
• Använd en standard typ av vattenkran. Om kranen är fyrkantigt formad eller för stor, ta bort mellanläggsbrickan innan du för in kranen i adaptern.

För utvalda modeller som har ett extra inlopp för varmvatten:

1. Anslut den röda änden av den varma vattenslangen till inloppet för varmvatten på baksidan av maskinen.
2. Anslut den andra änden av varmvattenslangen till varmvattenkranen.

Aqua slangen varnar användare för risk för vattenläckage. Den känner av vattenflödet och visar rött på mitten indikator (A) i händelse av en läcka.

STEG 5 - Placera avloppsslangen

Avloppsslangen kan placeras på tre sätt:

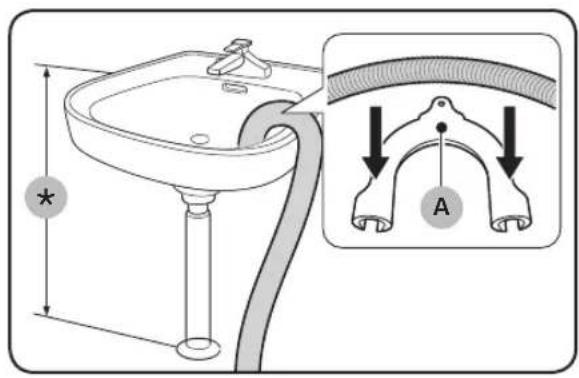

Över kanten på ett tvättställ

Avloppsslangen måste placeras på en höjd av mellan 60 cm och 90 cm (*) från golvet. För att hålla pipen på avloppsslangen böjd, använd den medföljande plastslangsguiden (A). Fäst guiden på väggen med hjälp av en krok för att säkerställa en stabil dränering.

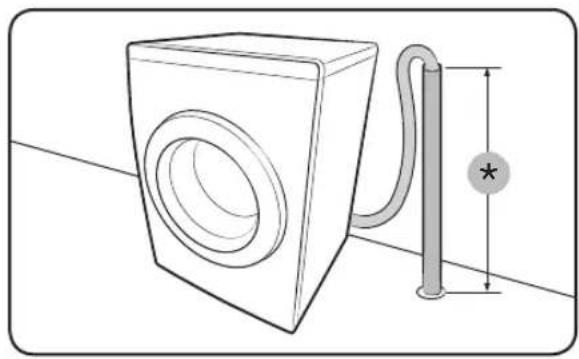

I handfatets avloppsrör

Avloppsröret måste vara ovanför handfatets bottenventil så att slangänden är minst 60 cm över golvet.

Avloppsröret bör vara mellan 60 cm och 90 cm hög (*). Rekommendationen är att använda en 65 cm högt vertikalt rör. Se till att tömningsslangen är ansluten till stigröret vid en vinkling.

Krav för tömning av stigröret:

• En minsta diameter på 5 cm

- En minimal bortförselkapacitet på 60 liter per minut

STEG 6 - Slå på tvättmaskinen

Koppla in strömsladden i ett vägguttag med ett godkänt uttag på 220-240 V / 50 Hz som skyddas via en säkring eller kretsbrytare. Tryck sedan på knappen Ström för att slå på tvättmaskinen.

Initiala inställningar

Kör kalibrering (rekommenderas)

Kalibrering säkerställer att tvättmaskinen identifierar korrekt vikt. Se till att trumman är tom innan du kör Kalibrering.

1. Stäng av och sätt sedan på tvättmaskinen.
2. Håll ned Temp. och Födröj sluttid samtidigt i 3 sekunder för att gå in i kalibreringsläge. "CB" meddelande visas.
3. Tryck på Start/Paus för att köra kalibreringscykel.
4. Trumman roterar medurs och moturs i ca 3 minuter.
5. När cykeln är klar, visas "0" i visningsfönstret och tvättmaskinen stängs av automatiskt.
6. Tvättmaskinen är nu klar att användas.

Riktlinjer för tvättprogram

STEG 1 - Sortera

Sortera tvätten enligt dessa kriterier:

• Tvättetikett: Sortera tvätten i bomull, blandfiber, syntet, silke, ylle och rayon.
  • Färg: Separera vita från färgade plagg.
• Storlek: Genom att blanda plagg i olika storlekar tillsammans i trumman förbättrar du tvättresultatet.
• Känslighet: Tvätta fintvätt separat som tillval för rena, nya plagg i ull, gardiner och silke. Kontrollera etiketterna på plaggen.

OBS

Se till att kontrollera etiketten för tvättråd på plaggen, och sortera dem därefter innan tvätt.

STEG 2 - Töm fickorna

- Metallföremål som mynt, nälar och spännen på kläder kan skada andra plagg samt trumman.

Vänd plagg med knappar och broderi ut och in

• Om dragkedjor i byxor och jackor är öppna samtidigt som du tvättar, kan trumman skadas. Dragkedjor bör stängas och fixerades med ett snöre.
• Kläder med långa strängar kan bli intrasslad med andra kläder. Se till att de inte hänger löst när du startar programmet.

STEG 3 - Använd en tvättpåse

• Behå (tvättbara i vatten) ska placeras i en tvättpåse. Behå med metalldelar kan bryta igenom och riva sönder andra plagg.
• Små och lätta plagg som sockar, handskar, strumpor och nässdukar kan fasta runt luckan. Lägg dem i en tvättpåse.
• Tvätta inte endast tvättpåsen utan tvätta den tillsammans med andra plagg. Detta kan orsaka onormala vibrationer som kan flytta tvättmaskinen och resultera i personskador.

STEG 4 - Förtvätt (om nödvändigt)

Välj alternativet förtvätt som det valda programmet, om tvätten är mycket smutsig. Använd inte alternativet Förtvätt när tvättmedel manuellt läggs in i trumman eller eller om du fyller på flytande tvättmedel.

STEG 5 - Bestäm viktkapaciteten

Överbelasta inte tvättmaskinen. Om du överbelastar tvättmaskinen kan det göra så att tvättmaskinen inte tvättar ordentligt. Viktkapaciteten för denna typ av plagg, se sidan 31.

OBS

Vid tvätt av lakan eller påslakan, kan tvättiden förlängas eller så kan centrifugeffekten minskas. För lakan och påslakan, är den rekommenderade maximala centrifugeringshastigheten 800 rpm och viktkapaciteten 2,0 kg.

VAR FÖRSIKTIG

Om tvätten är obalanserad och felkoden "Ub" visas, ska du omfördela tvätten. Obalanserad tvätt kan minska prestandan i centrifugeringen.

STEG 6 - Tillför lämplig tvättmedelstyp

Den typ av tvättmedel som tillsätts beror på typen av material (bomull, syntet, fintvätt, ylle), färgat, tvätttemperatur och smutsgrad. Använd alltid "läglöddrande" tvättmedel som är avsett för maskintvätt.

OBS

• Följ tvättmedelstillverkarens råd baserade på tvättens vikt, graden av nedsmutsning, och härdheten på vattnet i ditt område. Om du är osäker på vattnets hårdhet, kontakta din kommun.
• Använd inte tvättmedel som tenderar att hårdna eller klumpar sig. Detta tvättmedel kan finnas kvar efter sköliningscykeln, som då blockerar avloppet.

VAR FÖRSIKTIG

När du tvättar kläder av med programmet för ull, använd endast ett neutralt flytande rengöringsmedel. Om pulvertvättmedel används med ylleprogrammet kan det finnas kvar på tvätten och missfärga den.

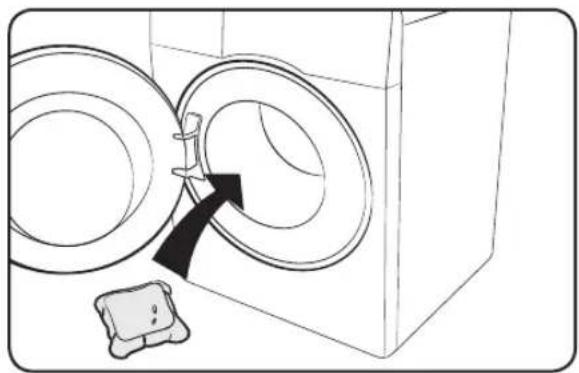

Tvättkapslar

För att få bästa resultat vid användning av tvättkapslar, följ dessa anvisningar.

1. Placera kapseln i botten av trumman längst bak.

1. Lägg tvätten på kapseln i trumman.

Riktlinjer för tvättmedelsfack

Tvättmaskinen har en hållare med tre separata fack: det vänstra facket för huvudtvätt, facket i mitten för sköljmedel och facket till höger för förtvätt.

01 Fack för förtvätt: Sätt i förtvättmedel eller stärkelse.

02 II Fack för huvudtvätt: Sätt i tvättmedel för huvudtvätt, sköljmedel, medel för blötläggning, blekmedel och/eller fläckborttagningsmedel.

03 Sköljmedelsfack: Lägg till tillsatsmedel såsom sköljmedel. Överskrid inte maxlinjen (A).

! VAR FÖRSIKTIG

• Öppna inte tvättmedelsfacket under tiden som tvättmaskinen är igång.
• Använd inte följande typer av rengöringsmedel:

• Tablett eller kapsel typ
- Kula eller nät

- För att förhindra tvättmedelsfacket från att täppas till, måste koncentrerat eller höganrikat medel (sköljmedel eller tvättmedel) spädas ut med vatten innan det tillämpas.

För att lägga till rengöringsmedel i låda med tvättmedelsfacket

1. Öppna tvättmedelsfacket med att skjuta ut det.
2. Lägg i tvättmedel till II facket för huvudtvätt enligt tillverkarens anvisningar eller rekommendationer. För att använda flytande tvättmedel, se sidan 28.

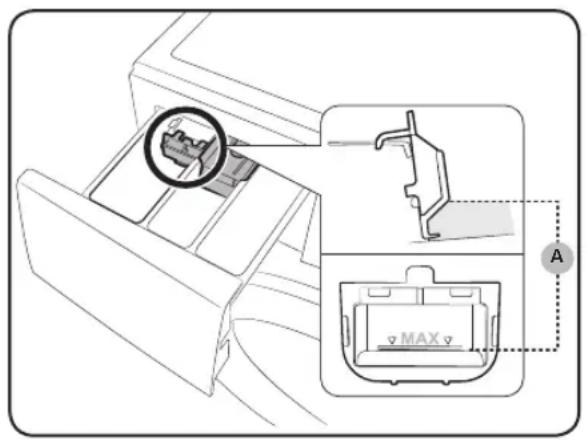

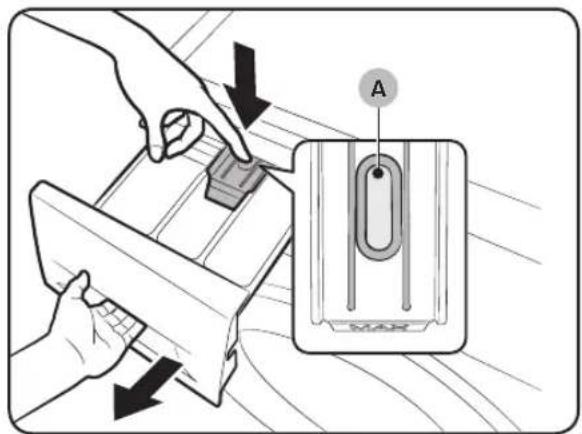

1. Sätt i sköljmedel i sköljmedelsfack. Överskrid inte maxlinjen (A).

2. Om du vill förtvätta, lägg i förtvättmedel till I Fack för förtvätt enligt tillverkarens anvisningar eller rekommendationer.

3. Stäng lådan med tvättmedelsfacket.

! VAR FÖRSIKTIG

• Fyll inte på pulvertvättmedel i vätskebehållaren.
• Koncentrerat sköljmedel måste spädas med vatten före tillämpning.
  • Lägg inte i tvättmedel för huvudvätt i
  sköljmedelsfack.

För att använda flytande tvättmedel (endast tillämpliga modeller)

För först in den medföljande vätskebehållaren i II facket för huvudtvätt. Fyll sedan på med flytande tvättmedel i behållaren under den markerade maxlinjen (A).

OBS

• Infoga guiden för flytande tvättmedel endast efter att du har tagit bort facket för rengöringsmedel från tvättmaskinen genom att trycka på frigör spaken (A).
• Efter en tvätt, kan visst flytande tvättmedel ligga kvar i tvättmedelsfacket.

VAR FÖRSIKTIG

• Överskrid inte maxlinjen som är markerad inuti behållaren.
• Ta bort facket för flytande tvättmedel, om du använder pulvertvättmedel.

Manöverpanel

01 Programväljare	Vrid på programväljaren för att välja ett program.
02 Visningsfönster	Visningsfönstret visar aktuell programinformation och beräknad återstående tid, eller en informationskod när ett problem uppstår.
03 Temp.	Tryck för att ändra vattentemperaturen för det aktuella programmet.
04 Skölj	Tryck för att ändra sköljtider för det aktuella programmet. Du kan ställa in sköljtider till max 5, beroende på cykeln.
05 Centrifug	Tryck för att ändra centrifugeringshastigheten för det aktuella programmet.Behåll sköljvatten (☐): Den sista sköljcykeln avbryts så att tvätten förblir kvar i vattnet. För att tömma tvätten, kör en tömnings- eller centrifugeringscykel.Ingen centfriguering ☎Trumman roterar inte efter den sista tömningscykeln.Endast centrifugering ☎Endast centrifugering: För att köra cykeln Endast centrifugering, tryck på Centrifug i 3 sekunder. När cykeltid och centrifugeringshastighet visas, tryck på Centrifug upprepade gånger tills en önskad centrifugeringshastighet har valts. Tryck sedan på Start/Paus för att starta cykeln. Centrifugeringstiden beror på den valda cykeln.
06 Alternativ	Tryck för att välja ett alternativ från Intensiv, Förtvätt, och Bubble blötläggning. Tryck igen för att avmarkera.Vilka alternativ som är tillgängliga beror på programmet.
07 Smart Control	Tryck på denna knapp för att aktivera/avaktivera funktionen Smart Control. När funktionen Smart Control är aktiverad, kan du styra din tvätt med din mobila enhet. (För detaljerad information, se “Samsung Smart Home appen” avsnittet på sidan 37.)
08∅ördröjsluttid	Fördröj sluttid låter dig ställa in sluttiden för pågående cykel. Baserat på dina inställningar, kommer starttiden av cykeln bestämmas av maskinens interna logik. Till exempel är denna inställning användbar för att programmera maskinen för att avsluta en tvätt när du normalt återvänder hem från jobbet.Tryck på för att välja en förinställd enhet i timmar.
09∅Snabbtvätt15'/30'	För lätt smutsade plagg och mindre än 2 kg tvätt som du behöver snabbt.Det här alternativet är endast tillgängligt när programmet COTTON (BOMULL) har valts.Programtiden kan ändras beroende på mängden tvättmedel, vattennivån och tvättens nedsmutsningsgrad.
10∅Ström	Tryck för att sätta på/av tvättmaskinen.
11∅IStart/Paus	Tryck för att starta eller stoppa ett tvättprogram.

Enkla steg för att starta

1. Tryck på Ström- knappen för att slå på tvättmaskinen.
2. Vrid Programväljare för att välja ett program.
3. Ändra programinställningar (Temp., Skölj, och Centrifug) efter behov.
4. För att lägga till ett alternativ, tryck på Ⓜ ^+ Alternativ. Använd knappen igen för att välja en önskad funktion.
5. Maskinen har två knappar, en för Smart Control-funktionen och Fördröj sluttidfunktionen för enkel åtkomst. Om du vill använda något av dessa alternativ, tryck på motsvarande knapp.
6. Tryck på Start/Paus.

För att ändra programmet under körning av tvättprogrammet

1. Tryck på ▷ Start/Paus för att stoppa tvättprogrammet.
2. Välj ett annat tvättprogram.
3. Tryck på ▷ Start/Paus knappen igen för att starta det nya tvättprogrammet.

Programöversikt

Standardprogram

Program Beskrivning Max last (kg)
♀BOMULL	För bomullsplagg, lakan, bordsdukar, underkläder, handdukar, eller skjortor. Tvätt- och sköljtiden justeras automatiskt beroende på belastningen.	Max
♂BOMULL	Optimal prestanda med lägre energi för bomullstyger, sänglinne, bordslinne, underkläder, handdukar, eller skjortor. För energibesparing, kan den faktiska tvätttemperaturen vara lägre än vad som anges	Max
△SYNTET	För blusar och skjortor som är gjorda av polyester (Diolen, Trevira), polyamid (perlon, nylon), eller liknande.	4
◎YLLE	Specifikt för maskintvättbart ylle för belastning mindre än 2,0 kg.Programmet för ylleplagg visar milda vaggningar och blötläggning för att skydda yllefibrer från krympning/förvridning.Ett neutralt rengöringsmedel rekommenderas.	2
◎CENTRIFUG	Har en extra centrifugprocess för att effektivt ta bort fukt från tvätt.	-
☎+☎SKÖLJ + CENTRIFUG	Med en extra sköljning efter tillförande av sköljmedel till tvätten.	-
ECO DRUM CLEAN	Rengör trumman genom att avlägsna smuts och bakterier från trumman.Utför en gång för var 40:e tvätt utan tillsättning av tvättmedel eller blekmedel.Kontrollera att trumman är tom.Använd inga rengöringsmedel för rengöring av trumman.	-
SUPER SPEED	Snabbtvätt på en timme för plagg som byts dagligen som t.ex. underkläder och skjortor.Cykeltiden varierar beroende på förhållandena för vattenförsörjning, och kapacitet och typ av tvätt.	5
SUPER ECO WASH	Cykeln Eco Bubble med låg temperatur hjälper till att spara energi.	4
ÖVERKAST	För påslakan, lakan, sångtäcken, etc.För bästa resultat, tvätta bara 1 typ av sångkläder och se till att vikten väger mindre än 2,0 kg.	2
FINTVÄTT	För tunna tyger, behå, underkläder (siden) och andra endast handtvättade tyger.För bästa resultat, använd flytande tvättmedel.	2
BABYKLÄDER	Tvätt med hög temperatur och extra sköljningar som hjälper till att undanröja kvarvarande tvättmedel effektivt.	4
YTTERKLÄDER	För ytterkläder, skidkläder och sportkläder som är gjorda av funktionella material såsom Elastan, stretch, och mikrofiber	2
MÖRK TVÄTT	Med extra sköljningar och minskad centrifugering som ser till att tvätten tvättas varsamt och sköljs noggrant.	4

Alternativ

Alternativ Beskrivning
[BHWZ]	Smart Control	Om denna indikator tänds, kan tvättmaskinen kontrolleras på en mobil enhet.
	Intensiv	För hårt nedsmutsad tvätt. Programtiden för varje cykel är längre än normalt.
	Förtvätt	Detta kommer att lägga till en tvättcykel med förtvätt innan cykeln för huvudtvätten.
Alternativ Beskrivning
	Bubble blötläggning	Bubble blötläggning hjälper till att avlägsna en mängd svåra fläckar.När Bubble blötläggning valts, blötläggs tvätten noggrant i vattenbubblor för effektiv tvättning.Bubble blötläggning finns tillgänglig med och lägger till 30 minuter till 5 cykler:BOMULL,SYNTET,SUPER SPEED,ÖVERKAST och BABYKLÄDER.

Fördröj sluttid

Du kan ställa in så att tvättmaskinen avslutar din tvätt automatiskt vid ett senare tillfälle, du kan välja från 1 (60 minuter) till 24 timmars förskjutning (i intervaller om 1 timme). Den timme som visas indikerar tiden när tvättprogrammet avslutas.

1. Välj ett tvättprogram. Ändra sedan inställningarna för tvättprogrammet om så skulle behövas.
2. Tryck på ⚙Fördröj sluttid upprepade gånger tills önskad sluttid är satt.
3. Tryck på Start/Paus.

Motsvarande indikator tänds med klockan igång.

1. För att avbryta ⚙Fördröj sluttid, starta om tvättmaskinen genom att trycka på ⏻ Ström-knappen.

Exempelfall

Du vill avsluta ett två timmars program efter 3 timmar från nu. I så fall ska du lägga till alternativet Fördröj sluttid till aktuellt program med tretimmarsinställningen och trycka på knappen ▶Start/Paus klockan 14:00. Vad händer sedan? Tvättmaskinen startar klockan 15:00 och avslutas klockan 17:00. Nedan ser du tidslinjen för det här exemplet.

14:00

Ställ in Födröj Sluttden på tre timmar

15:00

Start

17:00

Slut

Specialfunktioner

AddWash

När AddWash indikatorn 1 slås på, kan du stoppa körning av maskinen och fylla på ytterligare tvätt- och sköljmedel i trumman. Add Door öppnas mer än 130° för enkel åtkomst.

1. Tryck på Start/Paus för att stoppa tvättprogrammet.

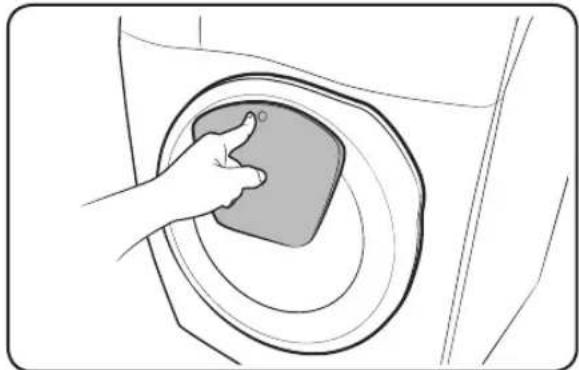

2. Tryck på den övre delen av Add Door tills du hör ett klickande ljud för att låsa upp. Dra i handtaget för att öppna Add Door.

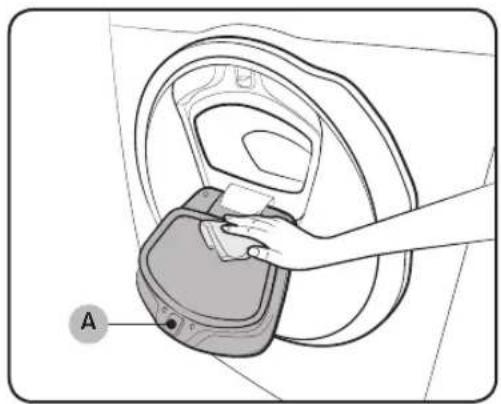

3. Öppna Add Door och fyll på ytterligare tvätt- och sköljmedel i trumman.

4. Stäng för att låsa Add Door tills du hör ett klickande ljud.

5. Tryck på Start/Paus för att återuppta driften.

! VAR FÖRSIKTIG

Utsätt inte Add Door för alltför hårt tryck. Den kan gå sönder.

OBS

Vattnet inuti trumman läcker inte ut om Add Door stängs ordentligt. Vattendroppar kan bildas runt fönstret, men de läcker inte från insidan av trumman.

⚠️ VAR FÖRSIKTIG

• Öppna inte Add Door om säplödder har bildats inuti trumman som stiger över Add Door nivån.
• När maskinen är drift, försök inte att öppna Add Door utan att först ha tryckt ▶ Start/Paus. Observera att Add Door kan öppnas oavsiktligt (utan att trycka på ▶ Start/Paus) när tvätten är färdig.
• Undvik att överbelasta maskinen genom Add Door. Prestandan kan försämras.
• Använd inte den nedre delen av Add Door som ett handtag. Fingrarna kan klämmas.
• Se till att ingen tvätt fastnar i Add Door.
• Hålla sällskapsdjur borta från tvättmaskinen, särskilt vid Add Door.
• När hett vatten används för tvätten, tycks Add Door läcka vatten efter att ha öppnat och stängt Add Door. Detta är normalt, helt enkelt eftersom ånga som tar sig ut från den öppna Add Door har svalnat och bildat vattendroppar på ytan.
• När Add Door stängs, tillsluts luckan och inget vatten kan läcka ut. Dock kan du upptäcka något som verkar vara en vattenläcka runt luckan - lite kvarstående vatten runt Add Door kan bilda vattendroppar. Detta är normalt.
• Varken huvudluckan eller Add Door kan öppnas när vattentemperaturen är over 50°C. Huvudluckan kan inte öppnas, om vattennivån inuti trumman är över en viss grad.
• Om en informationskod för DDC visas på displayen, se avsnittet "Informationskoder" för ytterligare åtgärder.

Inställningar

Barnlås

För att förhindra olyckor med barn, låser Barnlås alla knappar utom Ström.

• När man vill ställa in Barnlås -funktionen, håll ned 🔊Temp. och 🔊 Skölj samtidigt i 3 sekunder. När du vill aktivera, ►I Start/Paus.
• Innan du trycker på IStart/Paus, kan du fortfarande öppna luckan eller ändra inställningarna genom att trycka på motsvarande knappar. När du har tryckt IStart/Paus för att köra maskinen, aktiveras Barnlås.

När du tillfälligt vill avaktivera Barnlås

Öppna luckan och håll ned både Temp. och Skölj samtidigt i 3 sekunder. Barnlås är tillfälligt avaktiverat i en 1 minut och indikatorn blinkar. T.ex. lägg till tvätt och stäng dörren inom de närmaste 2 minuterna. Annars utlöser maskinen en varning i ytterligare 2 minuter. När du stänger dörren, aktiveras Barnlås åter med indikatorn påslagen.

OBS

I läget Barnlås, måste du först avaktivera Barnlås om du vill lägga till tvättmedel eller tvätt, eller ändra de aktuella inställningarna.

När du vill avbryta Barnlås

Tryck och håll 🔒 Temp. och 📄 Skölj samtidigt i 6 sekunder. Alternativt, när Barnlås tillfälligt avaktiveras, tryck och håll 🔒 Temp. och 📄 Skölj samtidigt i 3 sekunder.

Ljud på/av

Du kan slå på eller av knappen. Din inställning kvarstår när du startar om maskinen.

• För att stänga av ljudet, håll ner 📁Skölj och Centrifug samtidigt i 3 sekunder.
• För att sätta på ljudet, håll ner knappen igen i 3 sekunder.

Samsung Smart Home appen

Samsung Smart Home appen gör det möjligt att komma åt och styra tvättmaskinen när du är på språng. För information om appen, besök webbplatsen som anges på den sista sidan i denna manual, och hämta hem snabbguiden.

Installation

1. Besök spelbutiken för Android-enheter, eller App-butiken for iOS-apparater, och Sök efter Samsung Smart Home för att välja.
2. Hämta hem och installera Samsung Smart Home appen på din mobila apparat.

OBS

• Samsung Smart Home appen stöder Android OS 4.0 (ICS) eller senare som är optimerad för Samsung smarta telefoner (Galaxy S och Galaxy Note-serien). Vissa funktioner i denna app kan fungera annorlunda på andra apparater.
• Denna app stöder iOS 7 eller senare för iPhone-modeller.
• För ökad prestanda, kan UI designen för denna app ändras utan föregående meddelande.

Förberedelse

1. För att aktivera appen, måste du ange ditt Samsung-konto. Du kommer att guidas i att skapa ett Samsung-konto, om du inte har en direkt i appen. Ingen annan app är nödvändig för detta ändamål.
2. Med ditt Samsung-konto, kan du registrera din tvättmaskin för tjänsten Samsung Smart Home.

a. Välj Washing Machine från listan med apparater på appen Smart Home.
b. Anslut appen till ditt WiFi-hemnätverk (knacka på ikonen förstoringsglas för att se listan över tillgängliga nätverk) genom att mata in ett giltigt lösenord.
c. Slå på tvättmaskinen och håll ned knappen Smart Control i mer än 4 sekunder. Anslutningsprocessen inleds och tar 3 steg att slutföra tills AP koden visas. (Om det finns ett problem med anslutningen av AP, kommer tvättmaskinen att visa FAP koden. Se till att du markerat ett giltigt AP med ett korrekt lösenord.)
d. När nätverksanslutningen är klar, återgår appen till startsidan. Enheten har registrerats med appen Smart Home. Antalet anslutna apparater ändras till 1 (om detta är den första apparaten som ska läggas till).

VISA FÖRSIKTIGHET

• WiFi icke-certifierade routrar kan misslyckas med att upprätta en anslutning.
• Om du installerar tvättmaskinen och AP i närheten av mikrovågsugnar eller elektriska hårtorkare, kan det hända att Smart Control inte fungerar korrekt på grund av elektriska störningar.
• Tvättmaskinen stöder endast WiFi 2.4 Ghz protokoll.
• Den omgivande miljön kan påverka prestandan i trådlösa nätverk.

OBS

• För att avbryta eller avsluta nätverksinställningar, tryck och håll Smart Control i 3 sekunder för att återgå till föregående skärm, eller starta om tvättmaskinen.
• När du vill aktivera fjärrkontrollen, slå på Smart Control på tvättmaskinen.
• Om du använder appen utan att vara inloggad, visas Account guidance (kontovägledning) på skärmen. När du loggat in, kan du ändra dina kontoinställningar i Settings (Inställningar) > Account (Konto).
• Användare av Samsung smarta telefoner kan automatiskt logga in på appen en gång för att registrera sina konton i Settings (Inställningar).

WiFi-anslutning

WiFi-nätverket ansluts automatiskt, när tvättmaskinen startar driften. För att manuellt manövrera WiFi-anslutningen, tryck och håll 🔊Temp. och 🔊Smart Control i 3 sekunder för att växla WiFi-anslutningen på eller av.

• LED-modeller: Siffran 1 indikerar att WiFi-anslutningen är på, medan 0 refererar till frånkoppling.
• LCD-modeller: Ikonen WiFi slås på eller av genom att trycka på knapparna.

Användning av Samsung Smart Home appen

Viktiga funktioner

- Integrerad styrning av Samsung smart vitvaror Registrera dina Samsung smarta apparater till tjänsten Samsung Smart Home som du kan utnyttja för enkel åtkomst. Välj ikonen tvättmaskin på appen för att nyttja kärnfunktionerna i tvättmaskinen när du är på språng.

- Övervaka val av cykler Håll ett öga på val av cykler, återstående tid och meddelanden om avslut som visas när cykeln är avslutad.

- AddWash larm AddWash larm påminner dig när du ska lägga till tvätt eller sköljmedel under tvättcykeln.

- För att använda detta larm, måste du knacka för att aktivera det på appen.

• Larm för återstående tvätt

Om tvättmaskinen har tvätt kvar i trumman efter att en cykel är klar, kan du få meddelanden om återstående tvätt. Aktivera larmet och ange ett larmintervall. Larmet förblir aktivt i upp till 12 timmar. Om du öppnar luckan, kommer larmet att sluta ljuda och maskinen stängs av.

OBS

- För att använda detta larm, måste du knacka för att aktivera det på appen.

- Trumman kan då och då rotera för att förhindra att tvätten blir intrasslad och skrynklig, vilket förbrukar extra ström.

- Chattkontroller

Chatta mellan smarta apparater och få information för att styra apparaten.

- Kundsupport

Ladda ner produktmanualen eller begär en tjänst om reparation.

OBS

• Vissa funktioner för denna tjänst kanske inte finns på tvättmaskinen.
• Av säkerhetsskäl är Smart kontroll avaktiverat när Barnlås är aktiverat. Se till att avaktivera Barnlås först om du vill använda Smart kontroll.
• Du kan stoppa cykeln med appen Smart Home. Emellertid, om du stoppar cykeln för att öppna luckan och sätter in tvätt, ska du inte använda appen Smart Home utan trycka på Start/Paus på maskinens kontrollpanel och öppna luckan (eller Add Door) manuellt.

Appen Samsung Smart Home för tvättmaskin

Styr och övervaka tvättmaskinen både från hemmet och på språng.

1. Registrera tvättmaskinen på Samsung Smart Home appen.
2. När du vill aktivera fjärrkontrollen, slå på Smart Control på tvättmaskinen.
3. Markera ikonen tvättmaskin på den mobila apparaten och knacka på Start.

SAMSUNG

SmartHome

Denna produkt är en smart tvättmaskin som stöder tjänsten Samsung Smart Home.

För mer information, besök www.samsung.com.

Meddelande om öppen källkod

Programvaran som medföljer den här produkten innehåller programvara med öppen källkod. Du kan erhålla den kompletta motsvarande källkod under en period av tre år efter den sista leveransen av denna produkt genom att skicka ett e-post till mailto:[e-mail].

Det är också möjligt att få den kompletta motsvarande källkod i ett fysiskt medium som t.ex. en CD-ROM; en minimiavgift kommer att debiteras.

Följande URL http://opensource.samsung.com/opensource/SimpleConnectTP/seq/0 skickar dig till sidan för nedladdning av källkoden som görs tillgänglig och licensinformation om öppen källkod för denna produkt. Detta erbjudande gäller för alla i mottagandet av denna information.

Härmed intygar Samsung Electronics att denna tvättmaskin uppfyller de grundläggande kraven och andra relevanta bestämmelser i direktiv 2014/53/EU. Den officiella försäkran om överensstämmelse finns på http://www.samsung.com, Gå till Support > Sök produktsupport och ange namnet på modellen.

Maximal sändareffekt för wifi: 20 dBm vid 2,412 GHz–2,472 GHz

Håll tvättmaskinen ren för att undvika försämrad prestanda, och för att bevara livscykeln på den.

Eco drum clean

Utför denna program regelbundet för att rengöra trumman, och avlägsna bakterier från den.

1. Tryck på ⏻ Ström- knappen för att slå på tvättmaskinen.
2. Vrid på programväljaren för att välja ECO DRUM CLEAN.
3. Tryck på Start/Paus.

OBS

Vattentemperaturen för ECO DRUM CLEAN är inställd på 70°C, vilket inte kan ändras.

VAR FÖRSIKTIG

Använd inga rengöringsmedel för rengöring av trumman. Kemiska rester i trumman försämrar tvättprestandan.

• ECO DRUM CLEAN påminnelsen visas på huvudskärmen en gång var 40:e tvätt. Det är lämpligt att utföra ECO DRUM CLEAN regelbundet.
• När man först ser denna påminnelse, kan du bortse från påminnelsen 6 tvättar i följd. Från den 7:e tvätten, visas påminnelsen inte längre. Dock visar den sig igen på den andra 40:e tvätt.

Smart Check

För att aktivera den här funktionen måste du först ladda ner Samsung Smart Washer appen från Play Store eller App Store, och installera det på en mobil enhet med kamerafunktion.

Funktionen Smart kontroll har optimerats för Galaxy och iPhone serier (endast gällande modeller).

1. Tryck och håll Centrifug och Alternativ knapparna samtidigt i 3 sekunder för att komma in i Smart Check-läget.
2. Tvättmaskinen startar förfarande för självdiagnos och visar en informationskod, om ett problem upptäcks.
3. Kör Samsung Smart Washer appen på din mobila enhet, och knacka Smart Check.
4. Placera den mobila enheten nära tvättmaskinens visningsfönster, så att den mobila enheten och tvättmaskinens visningsfönster är riktade mot varandra. Felkoden kommer då att upptäckas automatiskt av appen.
5. När informationskoden är korrekt detekterad, ger appen detaljerad information om problemet med applicerbara motåtgärder.

OBS

• Smart Check -läget kommer att avaktiveras när du trycker på en knapp eller kontroll efter att maskinen sätter igång.
• Funktionsnamnet, Smart Check, kan variera beroende på vilket språk som används.
• Om det finns starkt reflekterat ljus på tvättmaskinens visningsfönster, kan det hånda att appen inte känner av informationskoden.
• Om appen inte känner av koden för Smart kontroll i följd, ange felkoden manuellt på app-skärmen.

Nödtömning

I händelse av ett strömavbrott, töm vattnet inuti trumman innan du tar ut tvätten.

1. Stäng av och koppla bort tvättmaskinen från eluttaget.

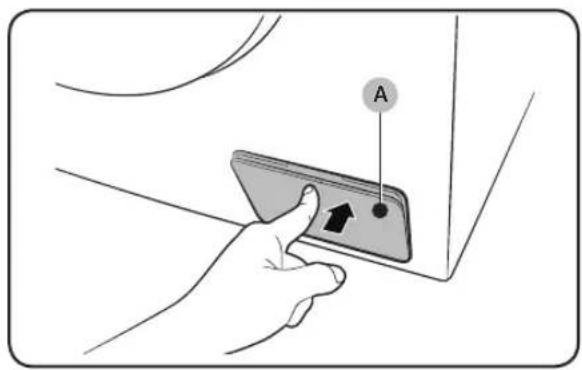

2. Tryck försiktigt på övre delen av filterlocke (A) för att öppna.

3. Sätt en tom, rymlig behållare runt luckan, och sträck den avloppsslangen för nödtömning till behållaren medan du håller i slanglocket (B).

4. Öppna slanglocket och låt vattnet i slangen för Nödtömning (C) rinna ut i behållaren.

5. När du är klar, stäng slanglocket, och för in slangen åter. Stäng sedan filterluckan.

OBS

Använd en rymlig behållare eftersom vattnet i trumman kan vara mer än väntat.

Rengöring

Tvättmaskinens yta

Använd en mjuk trasa med ett milt rengöringsmedel. Spruta inte vatten på tvättmaskinen.

Add Door

1. Öppna Add Door.

2. Använd en våt trasa för att rengöra Add Door.

- Använd inte rengöringsmedel. Missfärgning kan uppstå.

- Var försiktig när du rengör gummipackningen och läsmekanismen (A).

- Damma av området runt fönstret regelbundet.

1. Torka upp och stäng Add Door tills du hör ett klickande ljud.

! VAR FÖRSIKTIG

- Utsätt inte Add Door för alltför hårt tryck. Den kan gå sönder.

• Lämna inte Add Door öppen medan maskinen är i drift.

- Placera inte tunga föremål på Add Door vid någon tidpunkt.

- För att förhindra fysisk skada, rör inte Add Door medan trumman roterar.

- Öppna inte Add Door medan maskinen är i drift. Detta kan orsaka fysisk skada.

- Mixtra inte med panelen medan Add Door är öppen. Detta kan orsaka fysisk skada eller systemfel.

• Sätta inte in något annat än tvätt.

- Undvik att mata in skrymmande föremål i trumman via Add Door.

- Dra inte ut gummipackningen från Add Door vid rengöring. Detta kan orsaka skador.

Nätfilter

Rengör nätfiltret i vattenslangen en eller två gånger om året.

1. Stäng av tvättmaskinen och dra ut nätsladden.
2. Stäng vattenkranen.

3. Skruva loss och ta bort vattenslangen från baksidan av tvättmaskinen. Täck slangen med en trasa för att förhindra att vatten forsar ut.

4. Använd en tång för att dra ut nätfiltret från inloppsventilen.

5. Sänk nätfiltret djupt i vatten, så att den gängade kontakten också blötläggs.

6. Låt nätfiltret torka i skuggan.

7. Sätt tillbaka nätfiltret i inloppsventilen, och anslut vattenslangen till inloppsventilen.

8. Öppna vattenkranen.

OBS

Om nätfiltret är tilltäppt, visas en informationskod "4C" på skärmen.

Pumpfilter

Det är lämpligt att rengöra pumpfiltret 5 eller 6 gånger per år för att förhindra dess tilltäppning. Ett tilltäppt pumpfilter kan minska bubbel effekten.

1. Stäng av tvättmaskinen och dra ut nätsladden.
2. Töm återstående vattnet inuti trumman. Se avsnittet "Nödtömning".
3. Tryck försiktigt på övre delen av filterlocke för att öppna.

4. Vrid knappen för smutsfiltret till vänster, och tappa ur resterande vatten.

5. Rengör pumpfiltret med mjuka borstar. Se till att tömningspumpens propeller inuti filtret är inte är tilltäppt.

6. Återför pumpfiltret och vrid filterknappen till höger.

OBS

- Vissa smutsfilter har en säkerhetsknapp som är utformade till att förhindra olyckor på barn. För att öppna säkerhetsknappen på smutsfiltret, skjut in den och vrid moturs. Säkerhetsknappens fjädermekanismen öppna filtret.

- För att stänga säkerhetsknappen för smutsfiltret, vrid den medurs. Fjädern ger ifrån sig ett rasslande ljud, vilket är normalt.

OBS

Om pumpfiltret är tilltäppt, visas en informationskod "5C" på skärmen.

VAR FÖRSIKTIG

• Kontrollera att filterlocket är stängt ordentligt efter rengöring av filtret. Annars kan det orsaka en läcka.
• Se till att filtret är ordentligt isatt efter rengöring. I annat fall kan det leda till ett programfel eller en läcka.

Tvättmedelshållare

1. Medan du håller ned frigörningsspaken (A) på det inre av tvättmedelshållaren, och dra ut den.

2. Ta bort frigörningsspaken och facket för flytande tvättmedel från hållaren.

3. Rengör tvättmedelshållarens komponenter med mjuk borste under strömmande vatten.

4. Rengör tvättmedelshållarens inre med en mjuk borste.

5. Sätt tillbaka frigörningsspaken och facket för flytande tvättmedel till tvättmedelshållaren.

6. Skjut tvättmedelshållaren inåt för att stänga den.

OBS

För att ta bort återstoden av rengöringsmedel, utför programmet SKÖLJ + CENTRIFUG med trumman tom.

Återställning från frysande

Tvättmaskinen kan frysa när det sjunker under 0°C.

1. Stäng av tvättmaskinen och dra ut nätsladden.
2. Häll varmt vatten över vattenkranen för att lossa på vattenslangen.
3. Ta bort vattenslangen och dränk den i varmt vatten.
4. Häll varmt vatten i trumman och låt den stå i ca 10 minuter.
5. Anslut åter vattenslangen till vattenkranen.

OBS

Om tvättmaskinen fortfarande inte fungerar normalt, upprepa ovanstående steg tills den fungerar normalt.

Ta i beaktning den tid som tvättmaskinen inte används

Undvik att lämna tvättmaskinen oanvänd under en längre tid. Om detta är fallet, töm tvättmaskinen och dra ut nätsladden.

1. Vrid programväljaren för att välja 📁+© SKÖLJ+CENTRIFUG.
2. Töm trumman och tryck på ▶ Start/Paus knappen.
3. När tvättprogrammet är klart, stäng av vattenkranen och koppla loss vattenslangen.
4. Stäng av tvättmaskinen och dra ut nätsladden.
5. Öppna dörren för att låta luft cirkulera genom trumman.

Kontrollpunkter

Om du stöter på ett problem med tvättmaskinen, kontrollera först tabellen nedan och testa förslagen.

Problem Åtgård
Startar inte.	Kontrollera att tvättmaskinen är inkopplad.Se till att luckan är ordentligt stängd.Se till att vattenkranarna är öppna.Se till att trycka eller knacka Start/Paus för att starta tvättmaskinen.Se till att Barnlås ☑ inte är aktiverat.Innan tvättmaskinen börjar fylla på, kommer den att avge en serie klickande ljud för att kontrollera låset till luckan och gör en snabbdränering.Kontrollera säkringen eller återställ överspänningsskyddet.
Vattenförsörjningen är otillräcklig, eller inget vatten tillförs.	Öppna vattenkranen helt.Se till att luckan är ordentligt stängd.Kontrollera att vattenslangen inte har frusit.Se till att vattenslangen inte är vikt eller tilltäppt.Kontrollera att det finns tillräckligt med vattentryck.
Efter en cykel finns tvättmedel kvar i lådan med tvättmedelsfack.	Kontrollera att tvättmaskinen körs med tillräckligt vattentryck.Se till att tvättmedlet tillsätts i mitten av tvättmedelsfacket.Se till att locket till sköljmedelsfacket är korrekt isatt.Om du använder grynigt tvättmedel, se till att väljaren för tvättmedel är i övre läget.Avlågsna locket för sköljning och rengör lådan med tvättmedelsfack.
Överdrivna vibrationer eller oljud.	Kontrollera att tvättmaskinen installeras på ett plant, stabilt golv som inte är halt.Om golvet inte är på jämn nivå, använd nivåfötter för att justera höjden på tvättmaskinen.Kontrollera att transportbultarna är borttagna.Kontrollera att tvättmaskinen inte har kontakt med några andra föremål.Kontrollera att tvätten är balanserad.Motorn kan orsaka buller under normal drift.Overaller eller metalldekorerade kläder kan orsaka brus när de tvättas. Detta är normalt.Metallföremål som mynt kan orsaka buller. Efter tvättning, ta bort dessa föremål från trumman eller filterlocket.
Varken tömmer och/eller centrifugerar.	Kontrollera att avloppsslangen är rak hela vägen till avloppssystemet. Om du stöter på en dräneringsproblem, ring efter service.Kontrollera att filtret inte är igentäppt.Stäng luckan och tryck eller knacka på Start/Paus. För egen säkerhet kommer tvättmaskinen inte att torktumla eller centrifugera om inte luckan är stängd.Se till att avloppsslangen inte är frusen eller igentäppt.Kontrollera att avloppsslangen är ansluten till ett avloppssystem som inte är igentäppt.Om tvättmaskinen inte har tillräckligt med strömförsörjning, kommer tvättmaskinen temporärt inte dränera eller centrifugera.Så snart tvättmaskinen återfår tillräcklig med ström, kommer den att tvätta normalt.
Luckan öppnas inte.	Tryck eller knacka på Start/Paus för att stoppa tvättmaskinen.Det kan ta en liten stund för luckans låsmekanism att frigöra sig.Det går inte att öppna luckan förrän 3 minuter efter att maskinen har stannat eller strömmen slagits av.Se till att vattnet i din trumma är helt avtappat.Luckan kan inte öppnas om vatten finns kvar i trumman. Töm trumman och öppna luckan manuellt.Se till lampan till luckans lås är släckt. Lampan till luckans lås släcks efter att tvättmaskinen har tappats på vatten.
Överdrivet såpvatten.	Se till att du använder rekommenderat specialtvättmedel.Använd högeffektivt (HE) tvättmedel för att förhindra alltför mycket löddrande.Minska mängden av tvättmedel för mjukt vatten, mindre tvättmängd, eller lätt smutsig tvätt.Icke-HE tvättmedel rekommenderas inte.
Kan inte lägga till ytterligare tvättmedel.	Kontrollera den återstående mängd tvättmedel och sköljmedel inte är över gränsen.
Driftstopp.	Anslut strömkabeln till ett fungerande eluttag.Kontrollera säkringen eller återställ överspänningsskyddet.Stäng luckan och tryck eller knacka på Start/Paus för att starta tvättmaskinen.För egen säkerhet kommer tvättmaskinen inte att torktumla eller centrifugera om inte luckan är stängd.Innan tvättmaskinen börjar fylla på, kommer den att avge en serie klickande ljud för att kontrollera låset till luckan och gör en snabbdränering.En paus eller period av blötläggning kan inträffa under testcykeln. Vänta en kort stund och tvättmaskinen startar sedan upp.Se till att nätfiltret i vattenslangen till vattenkranar inte är tilltäppta. Rengör nätfiltret regelbundet.Om tvättmaskinen inte har tillräckligt med strömförsörjning, kommer tvättmaskinen temporärt inte dränera eller centrifugera. Så snart tvättmaskinen återfår tillräcklig med ström, kommer den att tvätta normalt.
Fylls på med fel vattentemperatur.	Öppna båda kranarna helt.Se till att val av temperatur är korrekt.Se till att slangarna är anslutna till de korrekta kranarna.Spola vattenslangar.Se till att varmvattenberedaren är inställd på att leverera minst 120 °F (49°C) hett vatten vid kranen. Kontrollera också varmvattenberedarens kapacitet och återvinningsgrad.Lossa på slangarna och rengör nätfiltret. Nätfiltret kan vara igentäppt.Medan tvättmaskinen fylls på, kan vattentemperaturen ändras då funktionen för den automatiska temperaturkontrollen kontrollerar inkommande vattentemperatur. Detta är normalt.Medan tvättmaskinen fylls på, kanske du märker av att bara varmt och/eller kallt vatten går igenom doseraren, när kall eller varm temperaturer väljs.Detta är en normal funktion för automatiska kontroll av temperaturen medan tvättmaskinen bestämmer vattentemperaturen.
Tvätten är våt vid slutet av en cykel.	Använd hög eller extra hög centrifugeringshastighet.Använd högeffektivt (HE) tvättmedel för att förhindra alltför mycket löddrande.Tvättmängden är för liten. Små tvättmängder (ett eller två plagg) kan bli obalanserade och inte centrifugera helt.Se till att avloppsslangen inte är vikt eller igentäppt.
Läcker vatten.	Se till att luckan är ordentligt stängd.Se till att alla slanganslutningar är täta.Se till i änden av avloppsslangen är korrekt isatt och säkrad till avloppssystemet.Undvik överbelastning.Använd högeffektivt (HE) tvättmedel för att förhindra alltför mycket löddrande.
Har lukter.	Allt för mycket såpvatten samlas i fördjupningar och kan orsaka dålig lukt.Kör rensningscykler för att periodvis sanera.Rengör luckans tätning (membranet).Torka tvättmaskinens interiör efter en cykel är avslutad.
Inga bubblor ses (endast Bubbleshot modeller).	Överbelastning kan dölja bubblor.Svårt förorenad tvätt kan inte generera bubblor.
Kan jag öppna Add Door närsomhelst?	Add Door kan öppnas endast när Indikatorn visas.Emellertid kan den inte öppnas i följande fall:- När processen för tvätt med hett vatten eller torkning är igång och den inre temperaturen blir hög.- Om du har angett Barnlås av säkerhetsskäl.- När tvätten i trumman eller torkprogram körs som inte innebär ytterligare tvätt.

Om problemet kvarstår, kontakta ett servicecenter för Samsung.

Informationskoder

Om tvättmaskinen inte fungerar, kan du se en informationskoden på skärmen. Kontrollera tabellen nedan och testa förslagen.

Kod Åtgärd
4C	Ingen vatten tillförs.Se till att vattenkranarna är öppna.Se till att avloppsslangarna inte är igentäppt.Kontrollera att vattenkranarna inte är frysta.Kontrollera att tvättmaskinen körs med tillräckligt vattentryck.Se till att kallvattenkranen och varmvattenkranen är korrekt anslutna.Rengör nätfiltret eftersom det kan vara igentäppt.OBSNär tvättmaskinens visningsfönster visar koden "4C", tömmer tvättmaskinen vatten i 3 minuter. Under denna tid är strömbrytaren ur funktion.
4C2	Se till att kalla vattenslangen är ordentligt ansluten till kallvattenkranen.Om den är ansluten till varmvattenkranen, kan tvätten deformeras med vissa cykler.
5C	Vattnet töms inte.Se till att avloppsslangen inte är frusen eller igentäppt.Se till att avloppsslangen är korrekt positionerad, beroende på typ av anslutning.Rengör smutsfiltret eftersom det kan vara igentäppt.Kontrollera att avloppsslangen är rak hela vägen till avloppssystemet.Om informationskoden fortfarande visas, kontakta kundtjänst.
DC	Köra tvättmaskinen med luckan öppen.Se till att luckan är ordentligt stängd.Se till att tvätten inte fastnar i luckan.
DC1	Låsmekanism till luckan fungerar inte korrekt.Stäng av maskinen och starta om cykeln.Om informationskoden fortfarande visas, kontakta kundtjänst.
Kod Åtgård
DC3	Add Door låsmekanism fungerar inte korrekt.Stäng av maskinen och starta om cykeln.Om informationskoden fortfarande visas, kontakta kundtjänst.
OC	Vatten svämmar över.Starta om efter centrifugering.Om informationskoden fortsätter att visas på skärmen,kontakta ett lokalt servicecenter för Samsung.
LC, LC1	Kontrollera avloppsslangen.Se till att slutet på avloppsslangen är placerad på golvet.Se till att avloppsslangen inte är igentäppt.Om informationskoden fortfarande visas, kontakta kundtjänst.OBSNär tvättmaskinens visningsfönster visar koden "LC,LC1",tömmer tvättmaskinen vatten i 3 minuter. Under denna tidär strömbrytaren ur funktion.
UB	Centrifugeringen fungerar inte.Se till att tvätten sprids ut jämnt.Kontrollera att tvättmaskinen står på en plan, stabil yta.Omfördela tvätten. Om endast ett plagg tvättas, till exempelen badrock eller ett par jeans, kan det sista resultatet avcentrifugering vara otillräcklig och meddelandet “UB”kontrollera meddelande att visas i visningsfönstret.
3C	Kontrollera motor för drift.Försök att starta om cykeln.Om informationskoden fortfarande visas, kontakta kundtjänst.
UC	Den elektroniska styrningen behöver kontrolleras(Överspänningsfel).Kontrollera PCB och kablaget.Kontrollera om strömförsörjningen är korrekt.Om informationskoden fortfarande visas, kontakta kundtjänst.
	Lågspänning upptäcktKontrollera om strömkabeln är ansluten.Om informationskoden fortfarande visas, kontakta kundtjänst.
HCKod Åtgärd	Kontroll av höga temperaturen vid uppvärmningOm informationskoden fortfarande visas, kontakta kundtjänst.
1C	Vattennivåsensorn fungerar inte korrekt.Försök med att slå av strömmen och starta om cykeln.Kontrollera kablaget till vattennivåsensor.Om informationskoden fortfarande visas, kontakta kundtjänst.ObSNär tvättmaskinens visningsfönster visar koden "1C", tömmer tvättmaskinen vatten i 3 minuter. Under denna tid är strömbrytaren ur funktion.
8C	MEMS sensorn fungerar inte korrekt.Stäng av maskinen och starta om cykeln.Om informationskoden fortfarande visas, kontakta kundtjänst.
AC	Kontrollera kommunikationen mellan huvud och underordnad PBA.Försök med att slå av strömmen och starta om cykeln.Om informationskoden fortfarande visas, kontakta kundtjänst.
AC6	Kontrollera kommunikationen mellan huvud och växelriktad PBA.Beroende på tillståndet kan maskinen automatiskt återgå till normal drift.Stäng av maskinen och starta om cykeln.Om informationskoden fortfarande visas, kontakta kundtjänst.
DDC	Det här meddelandet visas när du öppnar Add Door utan att trycka på Paus. Om detta inträffar, gör något av följande:För att fylla på tvätt, tryck på Add Door för att stänga den korrekt. Tryck sedan påStart/Pausoch försök igen.Om du trycker på Add Door av misstag, tryck på Add Door igen för att stänga den korrekt. Tryck sedan påStart/Pausför att återuppta driften.

Om någon informationskod fortsätter att visas på skärmen, kontakta en servicecenter för Samsung.

SpecifikationerSpecifikationer

Materialtabell

Följande symboler erbjuder tvättanvisningar. Tvättetiketterna innehåller fyra symboler i följande ordning: tvätt, blekning, torkning och strykning och kemtvätt vid behov. Användningen av symbolerna är konsekvent bland tillverkarna av hushällstextilier och importerade alternativ. Följ tvättetiketterna för att maximera textiliernas livslängd och minska tvättproblem.

	Impregnerade material Stryk inte
	Fint tyg Kan kemtvättas med alla me	(WDCT)
	Plagget kan tvättas i 95 °C Kemtvätt	(HYWH)
	Plagget kan tvättas i 60 °C		Kemtvätta med Perklorid, tändarbränsle, ren alkohol eller R113
	Plagget kan tvättas i 40 °C		Kemtvätta med fotogen, ren alkohol eller R113
	Plagget kan tvättas i 30 °C Kemtvätt	te
	Endast handtvätt Plantorka
	Kemtvättas Kan hängas för torkning
	Kan blekas i kallvatten Torka på galg
	Blek inte Torktumla, normal värme
	Kan strykas vid max. 200 °C Torktum	låg värme
	Kan strykas vid max. 150 °C Torktum	nte
	Kan strykas vid max. 100 °C

Skydda miljön

• Den här apparaten är tillverkad av återvinningsbara material. Om du bestämmer dig för att göra dig av med apparaten skall du observera lokala regler för avfall. Skär av nätsladden så att apparaten inte kan kopplas till en strömkälla. Ta bort luckan så att djur och småbarn inte kan fastna inne i apparaten.
• Överdosera inte tvättmedlet, följ tvättmedelstillverkarens instruktioner.
• Använd endast fläckborttagningsmedel före tvättcykeln om det är absolut nödvändigt.
• Spara vatten och el genom att bara köra fulla maskiner (exakt mängd beror på vilket program som används).

Specifikationsblad

Tecknet “ * ” asterisk betyder variant av modell och kan varieras enligt (0-9) eller (A-Z).

Typ Frontmatad tvättmaskin
Modellnamn WW9*K66**** WW8*K66****
Mätt B600mm X D600mm X H850mm
Vattentryck 50 kPa - 800 kPa
Nettovikt 75 kg
Tvätt och centrifugkapacitet 9,0 kg 8,0 kg
Strömförbrukning	Tvätt	220 V 80 W
		240 V 80 W
	Tvätt och torkning	220 V 2000 W
		240 V 2400 W
	Centrifug 2	20-240 V 680 W
	Pump 30 W
Varvtal centrifug			1600 varv/minut

OBS

Utformningen och specifikationer kan ändras utan föregående meddelande i syfte att förbättra kvaliteten.

Enligt förordning (EU) nr. 1061/2010

Tecknet “ * ” asterisk betyder variant av modell och kan varieras enligt (0-9) eller (A-Z).

Samsung
Modellnamn WW9*K66**** WW8*K66****
Kapacitet kg 9,0 8,0
Energieffektivisering på en skala från D (minst effektiv) till A+++ (mest effektiv)		A+++ A+++
Tilldelad priset “EU Ecolabel Award” enligt förordningen (EG) nr 66/2010
Den årliga energiförbrukningen (den bygger på 220 standardtvättar med programmet bomull i 60°C och 40°C med full och delvis full maskin, och förbrukning i avständt läge och kvarlämnat påslaget läge. Faktisk energiförbrukning varierar beroende på hur enheten används.)	kWh/år 151	136
Energiförbrukning
Standardprogrammet för bomull 60°C. vid full belastning kWh	0,80 0,71
Standardprogrammet för bomull 60°C. vid halv belastning kWh	0,65 0,60
Standardprogrammet för bomull 40 °C. vid halv belastning kWh	0,49 0,43
Viktad strömförbrukning i avständt läge.	W	0,48
Viktad strömförbrukning i påslaget läge.	W	5
Den årliga vattenförbrukningen (den bygger på 220 standardtvättar med programmet bomull i 60°C och 40°C med full och halvfull belastning. Faktisk vattenförbrukning varierar beroende på hur enheten används.)	L/år	9400 8100
Klassad centrifugeringseffekt
Klassad centrifugeringseffekt på en skala från G (minst effektiv) till A (mest effektiv)		A
Maximal centrifugeringshastighet	varv/min	1600
Restfukt	%	44
Programmen BOMULL 60°C och BOMULL 40 °C är "standardprogram bomull 60°C' och 'standardprogram bomull 40°C'. De är lämpliga för att rengöra normalt smutsig bomullstvätt och de är de mest effektiva (vad gäller vatten och energiförbrukning) för denna typ av tvätt. I de här programmen kan den faktiska vattentemperaturen skilja sig från den angivna. Kör kalibreringsläge efter installationen (se "Kör kalibrering (rekommenderas)" på sidan 23).
Programlängd för standardprogram
Standardprogrammet för bomull 60°C. vid full belastning	min	280	280
Standardprogrammet för bomull 60°C. vid halv belastning	min	260	260
Standardprogrammet för bomull 40 °C. vid halv belastning	min	240	240
Kvarvarande påslaget läge (TI)	min	2
Luftburen ljudutsläpp uttryckt i dB(A) re 1 pW och avrundas till närmaste heltal under tvätt- och centrifugeringsfaser för standardprogrammet 60°C bomull med full belastning;
Tvätt	dB (A) re 1 pW	52
Centrifug	dB (A) re 1 pW	76
Fristående

Information om program för huvudtvätt

Model Program		Temperatur (°C)	Kapacitet (kg)	Programtid (min)	Restfukt (%)	Vattenförbrukning (L/program)	Energiförbrukning (kWh/program)
WW9*K66***	BOMULL 20	4,5 142 49 58	0,45
	BOMULL	40 4,5 24	40 44 38 0,49
		60	4,5 260	44 38 0,65
			9,0 280	44 48 0,80
	SYNTET 40	4,0 159 35 43	0,74
WW8*K66***	BOMULL 20	4,0 142 49 54	0,44
	BOMULL	40 4,0 24	40 44 33 0,43
		60	4,0 260	44 33 0,60
			8,0 280	44 41 0,71
	SYNTET 40	4,0 159 35 41	0,74

Värden i tabellen har mätts under förhållanden specificerade enligt standarden IEC60456/EN60456. Faktiska värden varierar beroende på hur enheten används

FRÅGOR ELLER KOMMENTARER?

LAND RING ELLER BESÖK OSS PÅ WEBBEN
NORWAY 815 56480 www.samsung.com/no/support
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
SWEDEN 0771 726 786 www.samsung.com/se/support

Pesukoneen

käyttöopas

WW9*K6***** / WW8*K6*****

Sisällysluettelo

TRIN 5 - Placér afledningsslangen

Afledningsslangen kan anbringes på tre måder:

Over kanten på en vaskekumme

Slå av vannforsyningen när vaskemaskinen ikke er i bruk.

Over kanten på en utslagsvask

Krav for stående dreneringsrør:

Den samsvarende indikatoren slås på med klokken i gang.

Midlertidig deaktivering av Barnesikring

Vaskemaskinen kan fryse när temperaturen faller under 0 °C.

1. Slå av vaskemaskinen, og trekk ut kontakten.
2. Hell varmt vann over vannkranen for å løsne fylleslangen.
3. Koble fra fylleslangen og legg den i varmt vann.
4. Hell varmt vann i trommelen, og la det være der i omkring 10 minutter.
5. Koble vannforsyningsslangen til vannkranen igjen.

MERK

I samsvar med EU-forskrift nr. 1061/2010
