Produkttyp	Luft-vatten värmepump (delnat system)
Inomhusmodell	WH-SDH12C0E8
Utomhusmodell	WH-UD12CN8 (kompatibel)
Strömförsörjning	230 V ~ 50 Hz
Värmekapacitet	12 kW (nominell)
Vattenuttemperaturområde	25 °C till 55 °C (justerbar)
Utomhustemperaturområde (uppvärmning)	-20 °C till 35 °C
Kontrollpanelfunktioner	Digital display med timer, tyst läge, statuskontroll, systeminställningar
Timerprogrammering	Upp till 6 program per dag, dagligt/veckovis schema
Tyst drift	Minskar utomhusenhetens buller (kan minska värmekapaciteten)
Systemskydd	Automatisk omstart efter strömavbrott, avfrostningscykel, kompressorfördröjning
Jordfelsbrytare (RCCB)	Inbyggd; periodisk kontroll rekommenderas
Vattentrycksområde	0,05 MPa till 0,2 MPa (0,5 bar till 2 bar)
Rengöringsinstruktioner	Torka med mjuk torr trasa; rengör externa filtret årligen
Säkerhetsfunktioner	Överhettningsskydd, jordning, jordfelsbrytare, automatisk avstängning
Reparationsmöjligheter	Endast auktoriserad återförsäljare; inga användarservicebara delar
Garanti (typisk)	2 år (delar och arbete, beroende på lokala bestämmelser)
Köldmedietyp	R410A (antagen)
Vikt (inomhusenhet)	Cirka 30 kg
Vikt (utomhusenhet)	Cirka 50 kg

Vanliga frågor - WH-SDH12C0E8 PANASONIC

Hur ställer jag in aktuell dag och tid på kontrollpanelen?

Tryck på CLOCK, använd sedan ⬆ eller ⬇ för att ställa in dagen. Tryck på SET för att bekräfta. Upprepa för tiden. Detta behövs efter ström på eller långvarig användning.

Vad gör QUIET-knappen?

Att trycka på QUIET minskar utomhusenhetens buller. Observera att värmekapaciteten kan minska under tyst drift.

Hur ställer jag in timern för automatisk på/av?

Tryck på TIMER, ställ in dag(ar) och programnummer (1-6). Välj ON eller OFF timer, ställ in tiden och bekräfta med SET. Upp till 6 program per dag.

Vad ska jag göra om enheten visar en felkod?

Stäng av enheten och notera felkoden. Kontakta din auktoriserade återförsäljare för reparation. Timeroperationen avbryts när ett fel uppstår.

Hur rengör jag inomhusenheten och kontrollpanelen?

Stäng av strömmen. Torka försiktigt med en mjuk torr trasa. Använd inte vatten, bensen, thinner eller skurpulver. Rengör externa filtret minst en gång om året.

Vad är rätt vattentrycksområde?

Vattentrycksmätaren bör visa mellan 0,05 MPa och 0,2 MPa (0,5 bar till 2 bar). Om utanför detta intervall, kontakta din återförsäljare.

Varför avger utomhusenheten ånga eller vatten?

Ånga under uppvärmning är normalt på grund av avfrostning. Vatten kan kondensera på rör. Detta är inte ett fel.

Vad ska jag göra om uppvärmningen inte fungerar effektivt?

Kontrollera inställd temperatur, se till att panelvärmarens ventil är öppen och avlägsna eventuella hinder från utomhusenhetens luftintag/utlopp.

Hur kontrollerar jag systemstatus (t.ex. kompressorns frekvens)?

Tryck på CHECK i 5 sekunder för att gå in i STATUS-läget. Använd ▲ eller ▼ för att visa vatteninloppstemperatur, kompressorns driftsfrekvens eller felhistorik.

Är det säkert att installera inomhusenheten utomhus?

Nej. Inomhusenheten är endast avsedd för inomhusinstallation. Installation utomhus kan orsaka elektrisk stöt eller brandrisk.

BRUKSANVISNING WH-SDH12C0E8 PANASONIC

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

Innan du använder enheten, se till att installationen har utförts noggrant och korrekt av auktoriserad återförsäljare som följt de givna installationsinstruktionerna.

NORSK

18 \~ 25

Tack för ditt inköp av Panasonic -produkt

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

TILLÄTNA TILLÄTNA

DRIFTSFÖRHÅLLANDEN

Vattenutloppstemperatur (°C)		Inomhus
VÄRME	Max. 55
	Min. 25

Omgivningstemperatur (°C)		Utomhus
VÄRME	Max. 35
	Min. -20

MÄRK : Då utomhustemperaturen är utanför temperaturområdet ovan, sjunker uppvärmningskapaciteten avsevärt och utomhusenheten kan stoppa för skyddskontroll.

SÄKERHETSFÖRESKRIFTER

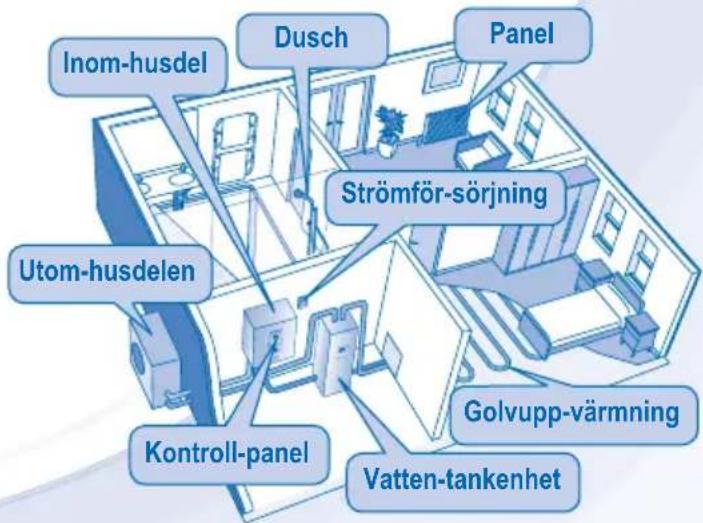

- Panasonic Luft-till-Vatten-Värmepump är ett split-system som består av endast en inomhusenhet och en utomhusenhet. Det här systemet är tillverkat för att användas med Panasonic ackumulatortank. Om du använder Panasonic Luft-till-Vatten-ALVSPÖRTECKNING ackumulatortank från en annan tillverkare än Panasonic, kan Panasonic varken garantera god prestanda eller tillförlitlig drift.

- I denna manual beskrivs hur du använder värmepumpsystemet mellan inomhus- och utomhusenheterna enbart. - För annan användning av t.ex. vattentank, värmeelement och golvvärmesystem, se bruksanvisningen från respektive tillverkare.

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande.

Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

Denna symbol varnar för dödsfara eller VARNING arivänga skador.

Denna symbol varnar för personskada eller FORSIKTIGHET, skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Denna symbol betecknar ett handhavande som MÅSTE UTFÖRAS.

WARNING

INOMHUS- OCH UTOMHUSENHET

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av apparaten av en person som ansvarar för deras säkerhet. Barn hös övervakas för att se till att de inte leker med apparaten.

Var god rådfråga auktoriserad återförsäljare eller specialist för att reparera, installera, avlägsna och återinstallera enheten. Felaktig installation och hantering orsakar läckage, elstöt eller eldsvåda.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina fi ngrar eller andra föremål i inomhus- eller utomhusenheten, eftersom roterande delar kan orsaka personskada.

Rör inte utomhusenheten under blixtoväder, då det kan orsaka elstöt.

Försök inte reparera enheten på egen hand. Detta kan i så fall orsaka personskada, om det görs på fel sätt.

Installera inte inomhusenheten utomhus. Den är endast utformad för installation inomhus.

		WARNING
STRÖMFÖRSÖRJNING
	Använd inte modifi erad sladd,förgreningssladd,förlängningssladd ellerospecifi cerad sladd för att undvikaöverhettning och eldsvåda.
	Dela inte samma strömuttag med annan utrustningför att undvika överhettning och eldsvåda.
	Manövrera inte enheten med våta händer för attundvika elstöt.
	Om elkabeln är skadad måste den bytas avtillverkaren eller auktoriserad serviceverkstad ellermotsvarande behörig person för att undvika skador.
	Denna enhet är utrustad med Jordfelsskydd(RCCB). Du rekommenderas starkt att kontrolleraRCCB:ns drift efter installationen och medjämna mellanrum efter service eller underhåll avauktoriserad återförsäljare för att försäkra dig omatt den är i gott skick. Annars kan den orsaka elstöteller eldsvåda, ifall fel uppstår på den.
	Du rekommenderas starkt att installera den medRestströmenhet (RCD) på platsen för att förhindraelstöt eller brand.
	Det rekommenderas att man har på sig handskarunder service och underhåll för att undvika skada.
	Utrustningen måste jordas för att förhindra elstötaroch brand.
	Undvik elstöt genom att stänga avströmförsörjningen då:- Före rengöring eller service.- Längre tid utan användning.- Onormalt starkt blixtoväder.
	Denna apparat är till för fl era användare. Allaströmförsörjningskretsar måste vara avstängdainnan något av uttagen på inomhusenhetenanvänds för att undvika elektrisk stöt, brand ellerdödlig skada.

	Sluta använda produkten om något onormalt/fel uppträder och koppla ur strömkontakten eller stäng av med strömväxlaren och brytaren. (Risk för rök/eld/elstöt)
Exempel på vad som är onormalt/fel	RCCB:n stängs av av sig själv.Bränd lukt, onormala störljud eller vibrationsljud kan observeras då enheten är i drift.Varmt vatten fortsätter komma från enheten.
	Kontakta omedelbart din lokala återförsäljare för underhåll/reparation.

FÖRSIKTIGHET

INOMHUS- OCH UTOMHUSENHI

Tvätta inte inomhusenheten med vatten, bensen, thinner eller skurpulver.

Installera inte enheten nära någon antändbar utrustning eller i våtrum. Det fi nns i så fall risk för elstöt eller eldsvåda.

Rör inte utgående varmvattenrör vid inomhusenheten under användning.

Ställ ingenting ovanpå eller under enheten.

Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.

Rör inte den vassa aluminiumfl änsen, eftersom vassa delar kan orsaka personskada.

KONTROLLPANEL

Se till så att dräneringsslangen är korrekt ansluten. Annars kan läckage uppstå.

Kontrollera installationskonsollerna med jämna mellanrum för att vara säker på att inga skador uppstått. Efter längre användningsperioder, kan installationskonsollernas styrka ha försvagats.

Låt inte kontrollpanelen bli våt. Det fi nns i så fall risk för elstöt eller eldsvåda.

Tryck inte på knapparna på kontrollpanelen med hårda, spetsiga föremål. Det kan i så fall orsaka skada på enheten.

Tvätta inte kontrollpanelen med vatten, bensen, thinner eller skurningspulver.

Utför inte kontroll eller service av kontrollpanelen själv. Var god rådfråga auktoriserad återförsäljare. Detta kan annars orsaka personskada, om det görs på fel sätt.

KONTROLLPANEL

• En del av funktionerna som beskrivs i denna manual kanske inte finns tillgängliga på din enhet.
• Rådfråga din närmaste auktoriserade återförsäljare för mer information.
  • Under normal användning används inte knapparna ERROR RESET eller PUMPDW

Öppna locket för att använda knapparna

1 Knappen OFF/ON
2 Driftlampa
3 Timerinställningsgruppknappar
4 Lägesknappar
5 Knappen Felåterställning
6 Knappen Tyst Drift
7 Utpumpningsknapp
8 Knappar för kontroll av systemstatus

9 Systemutpumpningsläge OFF/ON-indikator
10 Kontrollera Systemstatusläge OFF/ON-indikator
11 Systeminställningsläge OFF/ON-indikator
12 Display för Utgående vattentemperatur
13 Display för Utetemperaturen
14 Timer/Klockinställningsdisplay
15 Värmeläge OFF/ON-indikator
16 Tyst Drift OFF/ON-indikator

KONTROLLPANELFÖRBEREDELSE

Ställa in Aktuell Dag och Tid

1. Tryck på CLOCK
2. Tryck på ⬆ eller för att ställa in aktuell dag.
3. Tryck på SET för att bekräfta.
4. Upprepa steg 2 och 3 för att ställa in aktuell tid.

Noteringar:

• Den aktuella dagen och tiden behöver ställas in då:
• Strömmen sätts på första gången.
• En lång tid gått sedan strömmen senast sattes på.
• Den aktuella tiden som har ställts in blir standardtid för alla Timerfunktioner.

GRUNDLÄGGANDE ANVÄNDNING

• Då enheten är på (ON), är driftlampan tänd och den faktiska temperaturen för vattenutloppet och utomhusomgivningen visas på kontrollpaneldisplayen.
• Utomhusenheten förser inomhusenheten med värmningskapacitet.

FÖR ATT FÅ EN TYST OMGIVNING

- Denna funktion reducerar utomhusenhetens störljud. I detta läge kan uppvärmningskapaciteten minskas.

KONTROLLERA SYSTEMSTATUSLÄGE

1. Tryck in CHECK i 5 sekunder för att gå till läget STATUS.
2. Tryck på eller för att kontrollera Vatteninloppstemperaturen, Kompressordriftsfrekvensen eller Felhistorian.

CANCEL

• Tryck på för att gå ur läget STATUS.
• Då läget STATUS aktiverats, är "STATUS"-indikatorn på (ON).
• Läget STATUS kan inte aktiveras när indikatorn "SETTING" lyser.

AVANCERAD ANVÄNDNING

• Du rekommenderas starkt att kontakta närmaste auktoriserade återförsäljare för att ändra vattentemperaturområdet.

• Med kontrollpanelen kan du ställa in temperaturområdet för vattenutloppstemperaturen och den omgivande utomhustemperaturen.

• Tryck in SET i 5 sekunder för att gå till läget SETTING. "SETTING"-indikatorn är på (ON).

• Tryck på eller för att välja en parameter.
• Efter att du valt önskad parameter, tryck på för att gå till parametern.
• Tryck på ⬆ eller för att ställa in den önskade temperaturen.
• Tryck på SET igen för att bekräfta inställningen.
• Repetera steg 2 till 5 för att ställa in andra parametrar.

Driftsläge Parameter * Beskrivning

HEAT out lo Låg utomhustemperatur inställd (-15°C \~ 15°C).

HEAT out H, Hög utomhustemperatur inställd (-15°C \~ 15°C).

HEAT H20 Lo Vattenutloppstemperaturen inställd vid låg omgivande utomhustemperatur (25°C \~ 55°C).

HEAT H20 H, Vattenutloppstemperaturen inställd vid hög omgivande utomhustemperatur (25°C \~ 55°C).

VAlet värmning OFF (AV) (YES / NO (JA / NEJ))

HEAT OFF Inställd temperatur för ställande av värmardriften till OFF (-20°C \~ -5°C).

VATTENTEMPERATUR TERMOVÄXLINGSINSTÄLLNING

1. Tryck på SET inom 5 sekunder.

- Upprepa steg 3 till 5 för att ställa in önskad växlingstemperatur (-5°C \~ 5°C).

Noteringar:

• Tryck på eller vänta i 30 sekunder för att gå ur läget SETTING.
• Inställningstemperaturen kommer att lagras i systemet efter att den bekräftats.
• Läget "SETTING" kan inte aktiveras då "PUMPDW"-och "STATUS"-indikatorn är på (ON).

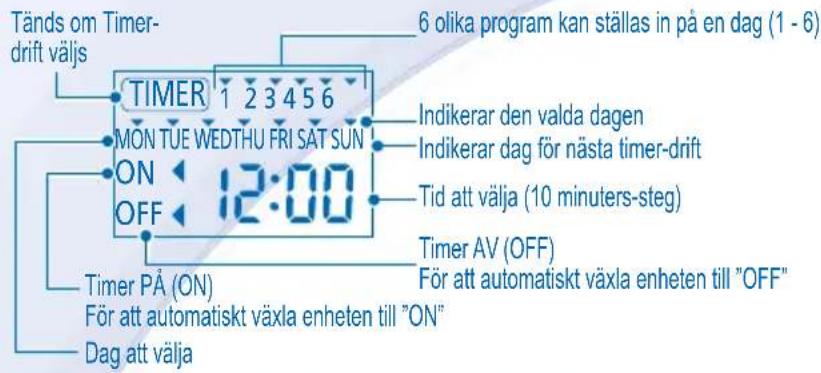

Timerdisplay

Funktion

Steg

Gå till timerläge

Tryck på

Ställ in dag & tid

1. Tryck på eller för att välja din önskade dag.
2. Tryck på SELECT för att bekräfta.
3. "1" blinkar, tryck på för att ställa in program 1.
4. Tryck på OFF/ON för att välja ON eller OFF för timern.
5. Tryck på eller för att välja din önskade tid.
6. Tryck på för att bekräfta program 1. Den valda dagen markeras med ▼.

- Efter 2 sekunder fl yttar displayen till nästa program.

1. Upprepa steg 4 till 7 för att ställa in program 2 till 6.

- Under timerinställningen, om ingen knapp trycks ner inom 30 sekunder, eller om knappen trycks ner, bekräftas inställningen vid det ögonblicket och timerinställningen avslutas.

Lägg till/Ändra timer Upprepa stegen ovan.

Inaktivera timer

Tryck på TIMER, och tryck sedan på CANCEL.

Aktivera timer

Tryck på TIMER, och tryck sedan på SET.

Kontrollera timer

1. Tryck på TIMER
2. Tryck på eller tills din önskade dag visas, tryck på SELECT för att bekräfta ditt val.

3. Tryck på eller för att kontrollera de inställda programmen.

4. Tryck på TIMER

5. Tryck på eller tills din önskade dag visas.

6. Tryck på för att gå till programinställning.
7. Tryck på eller tills ditt önskade program visas.
8. Tryck på för att ta bort programmet.

Noteringar:

• Du kan ställa in Timern för varje dag i veckan (Måndag till Söndag) med 6 program per dag.
• När enheten sätts på med Timer ON, används den tidigare inställda temperaturen för att kontrollera vattenutloppstemperaturen.
• Samma timerprogram kan inte ställas in samma dag.
• Du kan även välja samlade dagar med samma timerinställning.
• Gynnar energisparande genom att du kan ställa in upp till 6 program på en angiven dag.

FÖRSIKTIGHET

- Slå ifrån strömmen innan rengöring.

RENGÖRINGSINSTRUKTIONER

• Använd inte bensol, thinner eller skurpulver.
• Använd endast tvål ( ≈ pH7) eller neutrala hushållsrengöringsmedel.
• Använd inte varmare vatten än 40°C.

RÅD

- För att säkra optimal prestanda hos enheten, måste rengöringsunderhåll utföras med jämna mellanrum. På en smutsig enhet kan tekniska fel uppstå och du kan få felkoden "H99". Var god rådfråga auktoriserad återförsäljare.

- Tryck inte och slå inte på glaslocket med hårda, spetsiga föremål. Detta kan skada enheten.

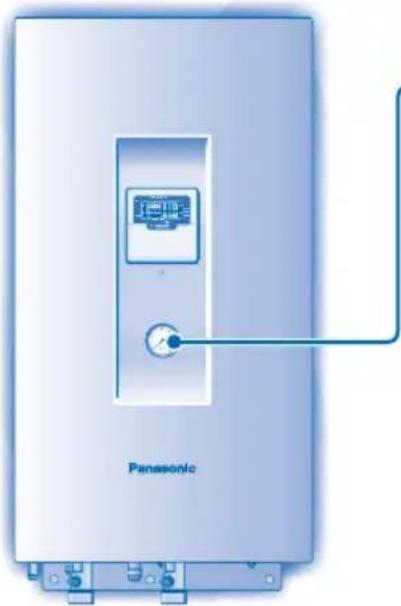

- Se till så att vattentrycket är mellan 0,05 till 0,2 MPa (0,1 MPa = 1 bar).

- Ifall vattentrycket är utanför området ovan, var god rådfråga auktoriserad återförsäljare.

INOMHUSDEL & KONTROLLPANELEN

• Stänk inte vatten direkt på enheten.
• Torka försiktigt med en torr, mjuk trasa.

EXTERNT FILTER

- Rengör det externa filtret minst en gång per år. Om du inte gör det kan det resultera i att filtret täpps igen, och att enheten därigenom får driftstopp. Var god rådfråga auktoriserad återförsäljare.

UTOMHUSDELEN

• Hindra inte luftintag eller luftutlopp, då detta kan resultera i lägre prestanda eller sönderkörning. Var god avlägsna hinder för att säkra ventileringen.
• Under vintern, var god rengör från och avlägsna snö nära utomhusenheten så att luftintag och luftutlopp inte täcks av snö.

INSPEKTION

• För att säkra optimal prestanda hos enheten, måste säsongsundersökningar på enheten, det externa filtret och fältkabeldragningen utföras med jämna mellanrum. Detta underhåll bör utföras av en auktoriserad återförsäljare.
• Avlägsna eventuella hinder i luftintaget och luftutloppet på utomhusenheten.

- Slå ifrån strömmen.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter:

• Onormala ljud vid drift.
• Vatten/främmande partiklar har kommit in i kontrollpanelen.
  • Vattenläcka från inomhusenheten.
  • Jordfelsbrytare eller säkring löser ut.
• Elkabeln överhettas.

PROBLEMLÖSNING

Följande symptom är ej tecken på tekniska fel.

SYMPTOM SYMPTOM ORS		ORSAK
Låter som rinnande vatten under drift. ▶ Flöde av köldmedium inuti enheten.
Driften fördröjs några minuter efter återstart.		Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga. ▶ Kondensering eller avdunstning sker på rören.
Utomhusenheten släpper ut ånga i uppvärmningsläget.		Detta beror på avfrostningsfunktionen i värmeväxlaren.
Utomhusenheten fungerar inte. ▶ Då utomhustemperaturen är utanför tillåtna driftförhållanden, aktiveras värmepumpsystemets säkerhetsfunktion.
Stängs Luft-till-Vatten värmepumpssystemet av.		Om temperaturen på inloppsvattnet till inomhusenheten är lägre än 20°C. Ställ in temperaturen för tankens värmare till minst 20°C.
Systemet har svårt med uppvärmningen. ▶ Då uppvärmningen görs av inomhusenheten tillsammans med golvvärme eller radiatorer samtidigt, kan det förekomma att varmvattentemperaturen blir lägre vilket ger upphov till att golvvärmen eller radiatorernas uppvärmningsförmåga försvagas.Då lufttemperaturen utomhus är låg, kan uppvärmningen försvåras.Blockeras utloppet eller inloppet på utomhusenheten av en snöhög?Då utgående vattentemperatur är lågt inställd, kan uppvärmningen försvåras.
Systemet blir inte varmt med en gång. ▶ På grund av värmepumpsystemets utformning, kan det ta lite tid att värma upp vattnet om enheten används från kallstart.
Driften startar efter att strömmen satts på igen.		Automatisk återstart är igång och aktiveras.

Kontrollera följande innan du ringer för att få hjälp.

SYMPTOM	KONTROLLERA
Uppvärmningen fungerar inte effektivt.	Ställ in temperaturen korrekt.Är radiatorventilerna stängda?Ta bort eventuella hinder vid utomhusenhetens luftintag och luftutlopp.
Det hörs oljud under drift.	Kontrollera ifall enheten har installerats med en lutning eller om locket inte är stängt ordentligt.
Enheten fungerar inte.	Kontrollera ifall strömbrytaren är frånslagen.
Driftlampan tänds inte eller kontrollpaneldisplayen är släckt.	Är strömmen av eller är det strömavbrott?

Driftlampan blinkar och felkod visas på kontrollpaneldisplayen.

TIMER

STäng av enheten och meddela felkoden till auktoriserad återförsäljare.Avbrott av timerdrift då felkod uppstår.

Information för Användare om Insamling och Avyttring av Gammal Utrustning

Dessa symboler på produkterna, förpackningen, och/eller medföljande dokument betyder att använda elektriska och elektroniska produkter inte får blandas med vanligt hushållsavfall.

För riktig behandling, återställande behandling och återvinning av gamla produkter, var god ta dem till tillämpliga insamlingsplatser, enligt för dig gällande nationell lagstiftning och Direktiven 2002/96/EC och 2006/66/EC.

Genom att avyttra dessa produkter på rätt sätt, hjälper du till att spara värdefulla tillgångar och förhindra möjliga negativa effekter på människors hälsa och miljön som annars kan uppkomma av oriktig avfallshantering.

För mer information om insamling och återvinning av gamla produkter, var god kontakta din lokala kommun, ditt avfallshanteringsföretag eller försäljningsplatsen där du inhandlade varorna.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

- Slå av strømforsyningen.

KRITERIER HVOR SERVICE IKKE GIS

SLÅ AV STR∅MFORSYNINGEN. Kontakt autorisert forhandler ved følgende omstendigheter:
