BRUKSANVISNING Ice Fishing Kit GARMIN

Garmin enheten använder ett utbytbart slutet blybatteri. Om dessa riktlinjer inte följs kan batteriets livslängd förkortas eller så kan det orsaka skada på enheten, brand, kemisk brännskada, elektrolytläckage och/eller kroppsskada.

- Placera inte batteriet nära föremål som kan ge upphov till gnistor, eld eller värme.

- Bränn inte batteriet.

- Använd inte ett vasst föremål när du tar bort batteriet.

- Du får inte ta isär, punktera eller skada batteriet.

- Förtär, rör eller andas inte in innehållet i ett öppet batteri. Undvik kontakt med den inre syran. Kontakt med inre syra kan orsaka irritation eller svåra brännskador. Irritation kan uppstå i ögon, andningssystem och på huden. Skölj med vatten om du kommer i kontakt med syran.

- Sänk inte ned batteriet i vatten och undvik kontakt med vatten.

• Kortslut inte batteripolerna.

- Kasta inte batteriet.

- Håll batteriet utom räckhåll för barn.

- Använd endast rätt sorts batteri vid byte. Användning av annat batteri utgör brandrisk eller risk för att enheten eller laddaren exploderar.

- Ladda bara batteriet med den medföljande laddaren.

- Ladda inte batteriet på en plats utan ventilation.

- Förvara på en kall, torr och välventilerad plats.

- Ladda inte batteriet i en gastät behållare.

- Utsätt inte enheten för värmekällor och lämna den inte på en varm plats, t.ex. i en bil parkerad i solen. För att förhindra att skador uppstår ska enheten tas bort från fordonet eller skyddas från direkt solljus.

- Använd inte organiska lösningsmedel eller andra rengöringsmedel än de kemiska rengöringsmedel som rekommenderas på batteriet.

- Kontakta lokala avfallsmyndigheter för information om var du kan kasta batteriet i enlighet med lokala lagar och bestämmelser.

- När batteriet ska förvaras en längre tid, förvara det inom följande temperaturintervall: från -15 °C till 40 °C (5 °F till 104 °F).

- Använd inte batteriet utanför följande temperaturintervall: från -15 °C till 50 °C (från 5 °F till 122 °F).

Ladda batteriet

OBSERVERA

Se till att du ansluter rätt gaffelkontakt till rätt batteripol. Skada på batteriet, enheten eller kroppsskada kan uppstå om enheten är felaktigt ansluten till batteriet.

Använd alltid allt-i-ett-kabeln när du byter batteriet.

1 Anslut den röda och den svarta gaffelkontakten från allt-i-ett-kabeln till motsvarande batteripol.

2 Anslut allt-i-ett-kabeln till väggladdaren.

3 Anslut väggladdaren till vägguttaget.

Lampan på väggladdaren lyser fast orange när batteriet laddas. Det tar cirka 8 till 10 timmar i en rumstempererad miljö för att ladda ett helt urladdat batteri. När lampan lyser fast grönt är batteriet fulladdat.

Batteritips

• Hur länge ett fulladdat batteri räcker innan det laddat ur helt varierar beroende på många faktorer, som ljusstyrkan för enhetens bakgrundsbelysning, temperaturen och batteriets ålder.
• Du kan minska bakgrundsbelysningens ljusstyrkenivå för att förlänga batteriets livslängd.
• Den förväntade livslängden för ett slutet blybatteri kan förlängas genom att man laddar batteriet ofta och inte laddar ur det helt.
• Slutna blybatterier förlorar långsamt sin laddning vid förvaring. Ladda batterierna före användning för bästa resultat.
• När slutna blybatterier används i kalla temperaturer behåller de inte laddningen lika länge som i varmare temperaturer.
• Slutna blybatterier är helt återvinningsbara.

Specifikationer för bärbar isfiskesats

Batterityp Slutet blybatteri, 7 Ah
Batteriets livslängd	Upp till 11 tim.Obs! Den faktiska batteritiden för ett fulladdat batteri kan variera beroende på den enhet som används, bakgrundsbelysningens ljusstyrka, vilken temperatur batteriet används och förvaras i, batteriets ålder och vattendjupet.
Batterilivslängd efter laddning	1 månad: 92%3 månader: 90%6 månader: 80%
Batteridrifttemperaturområde	Från -15 till 50 °C (från 5 till 122 °F)
Batteriets laddningstemperaturområde	Från -15 till 40 °C (från 5 till 104 °F)
Batteriets lagringstemperaturområde	Från -15 till 40 °C (från 5 till 104 °F)
Fysisk storlek, monterad sats med enhet (L × B × H)	10,5 tum × 9,5 tum × 10,5 tum (267 mm × 229 mm × 267 mm)
Vikt utan enhet 9	bund (4,1 kg)
Isfiskegivarens frekvenser	GT10HN Traditionellt: 130 till 300 kHz (hög frekvens, smal stråle, CHIRP)GT8HW Traditionellt: 150 till 240 kHz (hög frekvens, bred stråle, CHIRP)
Isfiskegivarens sändningseffekt (RMS)	GT10HN: 500 WGT8HW: 250 W
Isfiskegivarens strålbredd	GT10HN: Användarjusterbar från 8 till 16° i steg om 1°GT8HW: Användarjusterbar från 16 till 24° i steg om 1°

Montering av fästet

Du behöver en stjärnskruvmejsel för att montera fästet.

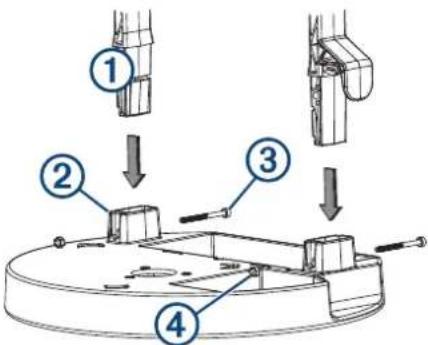

1 Sätt in handtaget ① i de två öppningarna på det bärbara fästet ②.

2 Fäst handtaget på det bärbara fästet med två M4×0,7×40 mm-skruvar ③ och M4×7-muttrar ④.

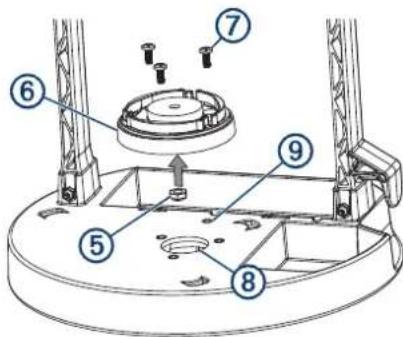

3 Tryck ned M6×1-muttern ⑤ i botten på vridfästets bottenplatta ⑥.

4 Placera vridfästets bottenplatta på det bärbara fästet och fäst vridfästets bottenplatta med hjälp av de tre M4×0,7×10 mm-skruvarna ⑦.

Obs! För 4"- och 5"-enheterna, montera fästet i främre hålmönstret ⑧. För 6"- och 7"-enheterna, montera fästet i bakre hålmönstret ⑨. Bakre hålmönstret ger mer utrymme på framsidan av enheten för att stänga dragkedjan på påsens framsida.

5 Placera bygelfästet på vridfästets bas.

6 Montera M6×1,0 mm-skruven genom fästet och basen och dra åt till önskat läge.

7 Skruva in rattarna till bygelfästet på enhetens sidor.

8 Placera enheten i bygelfästet och dra åt rattarna.

9 Dra vid behov ut så mycket överskottskabel av ström- och givarkablarna att fästet kan lutas hela vägen till alla önskade lägen när kablarna är anslutna.

Placera det bärbara fästet i väskan

När du har monterat det bärbara fästet kan du placera det i väskan, vilket gör det lättare att bära och skyddar det från väder och vind. Väskan innehåller remmar som gör att du kan fästa väskan efter behov.

1 Dra två av de medföljande kardborreremmarna genom de smala skårorna nära batterifacket.
2 Placera batteriet i batterifacket under handtaget.
3 Dra i remmarna under och längs nederdelen på det bärbara fästet, och linda dem hårt runt batteriet.
4 Placera givarna i de urtagna utrymmena framför bygelfästet.
5 Placera det bärbara fästet i väskan.
6 Om det behövs, lindar du de överflödiga strömkablarna och givarkablarna runt handtaget.
7 Stäng alla dragkedjor.

Du kan använda dragkedjan på baksidan av väskan för snabb åtkomst när du laddar batteriet. Du kan förvara väggladdaren i fickan med dragkedja på insidan.

Ansluta kablarna

Om du ansluter enheten till en Panoptix PS22 måste du ha en kompatibel enhet och en strömkabel för isfiske (GPN 010-12676-35) som inte ingår hos alla modeller.

OBSERVERA

Se till att du ansluter rätt gaffelkontakt till rätt batteripol. Skada på batteriet, enheten eller kroppsskada kan uppstå om enheten är felaktigt ansluten till batteriet.

1 Välj rätt strömkabel och givarkabel som ska användas med din enhet och givare.
2 Anslut strömkabeln och givarkablarna till enheten.
3 Anslut Panoptix PS22 – strömkablarna (ingår ej) till de grå blottade trådkontakterna på strömkabeln för isfiske.
4 Skjut den röda gaffelkontakten till batteriets pluspol (röd).
5 Skjut den svarta gaffelkontakten på batteriets minuspol (svart).

Installera isfiskegivaren

1 För in givarkabeln genom flottören.
2 Snäpp fast flottörstoppet ① på givarkabeln, på flottörens övre del.
3 Justera flötet och flottörstoppet så att givaren hänger under isen.
4 För ned givaren i vattnet med givarkabeln ansluten till enhetens baksida.
