BRUKSANVISNING LC91KWW61S SIEMENS

SV Bruks- och installationsanvisningar 2

Innehållsförteckning

BRUKSANVISNING

1 Säkerhet.... 2
2 Förhindrande av sakskador 4
3 Miljöskydd och sparsamhet 5
4 Funktioner 5
5 Lär känna.... 6
6 Före första användningen 6
7 Användningsprincip 7
8 Home Connect 8
9 Hällbaserad fläktstyrning 9
10 Rengöring och skötsel 9
11 Avhjälpning av fel 11
12 Avfallshantering.... 12
13 Kundtjänst 12
14 Tillbehör.... 12
15 Överensstämmelseförklaring.... 13
16 MONTERINGSANVISNING.... 13
16.4 Säker montering.... 14

1 Säkerhet

Följ säkerhetsanvisningarna nedan.

1.1 Allmänna anvisningar

■ Läs igenom anvisningen noga.
■ Förvara bruksanvisningen och produktinformationen för senare användning eller till nästa ägare.
■ Anslut inte enheten om den har transportskador.

1.2 Användning för avsett ändamål

Apparaten är enbart avsedd för inbyggnad. Iaktta särskilda monteringsanvisningar. Säker användning av enheten kräver fackmässig montering enligt monteringsanvisningen. Installatören ansvarar för en felfri funktion på uppställningsplatsen.

Använd bara enheten:

■ för att suga ut matlagningsångor.
■ i privata hushåll och i slutna utrymmen i hemmiljö.

■ upp till max. 2000°möh.

Använd inte apparaten:

■ med externtimer.

1.3 Begränsning av användarkretsen

Denna apparat kan användas av barn från 8 år och äldre och av personer med begrän-sad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap såvi-da detta sker under uppsikt eller om de undervisats i hur man säkert använder appara- ten och förstått de faror som kan uppstå i samband med felaktig användning.

Låt inte barn leka med enheten.

Rengöring och användarskötsel får inte utföras av barn om de inte är minst 15 år gamla och står under uppsikt.

Låt inte barn under 8 års ålder komma i närheten av apparaten och anslutningsledningen.

1.4 Säker användning

⚠️ WARNING! – Kvävningsrisk!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

Barn kan andas in eller svälja smådelar och kvävas av dem.

- Låt inte barn komma i närheten av smådelar.

▶ Låt inte barn leka med smådelar.

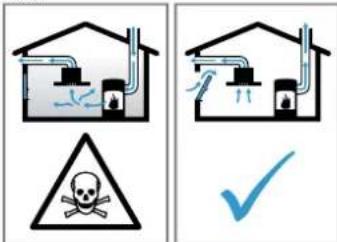

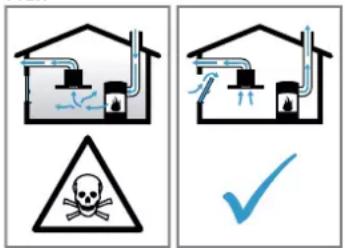

⚠️ WARNING! – Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbrännings- luft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så su- ger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten el- ler rökgång att gå i retur till boendeutrymme- na.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdet.
Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar.

⚠️ WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

• Använd aldrig enheten utan filter.
  ▶ Rengör metallfiltret regelbundet.
• Använd aldrig öppen eldslåga i närheten av enheten (t.ex. flambering).
  ▶ Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstäderna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor.

Heta oljor och fetter är lättantändliga.

• Håll heta oljor och fetter under ständig uppsikt.
• Släck aldrig brinnande oljor och fetter med vatten. Slå av kokzonen. Kväv elden med ett lock, brandfilt eller liknande.

Gasbrännare utan kastrull, gryta eller panna blir mycket varma när de är på. Fläkten ovanför kan bli skadad eller börja brinna.

- Använd bara gasbrännarna med kastrull, gryta eller panna.

Har du flera brännare igång samtidigt, så blir det väldigt varmt. Fläkten ovanför kan bli skadad eller börja brinna.

• Använd bara gasbrännarna med kastrull, gryta eller panna.
  ▶ Ställ in högsta fläktläget.
  Ha inte två gaskokzoner igång samtidigt på högsta effektläge längre än 15 minuter. Två gaskokzoner motsvarar en effektbrännare.
  Ha inte igång effektbrännare på mer än 5 kW som t.ex. wokbrännare på högsta effektläge längre än 15 minuter.

⚠️ WARNING! – Risk för brännskador!

Komponenterna blir mycket varma när enheten är i drift.

• Vidrör inte heta komponenter.
  ▶ Håll barnen borta.
  Enheten blir varm vid användning.
• Låt enheten svalna innan du rengör den.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

▶ Rengör enheten försiktigt invändigt. Ställer du föremål på enheten, så kan de falla ned.

▶ Ställ aldrig föremål på enheten.

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

Filterskyddet kan åka upp.

• Öppna filterskyddet långsamt.
• Håll fast filterskyddet vid öppning, så att det inte åker iväg.

▶ Stäng filterskyddet långsamt.

Risk för personskador vid öppning och stängning av gångjärnen.

▶ Ta aldrig runt den rörliga gångjärnsdelen.

LED-lampornas ljus är mycket kraftigt och kan skada ögonen (riskgrupp 1).

- Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

Ökad risk för personskador vid rengöring av enheten om någon annan styr den via Home Connect-appen.

- Koppla ned enheten från Home Connectappen före rengöring.

⚠️ WARNING! – Fara! Magnetism!

Enheten innehåller permanentmagneter. De kan påverka elektroniska implantat, t.ex. pacemaker och insulinpumpar.

- Personer med elektroniska implantat måste hålla 10 cm:s minimiavständ till enheten.

⚠️ WARNING! – Risk för elstötar!

Skadad maskin eller sladd är farligt.

▶ Använd aldrig skadad enhet.
- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.

- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.

Obehöriga reparationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.

- Maskinen får bara repareras med original-reservdelar.

- Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
  Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING! – Explosionsrisk!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffs- eller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

⚠️ WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

▶ Rengör metallfiltret regelbundet.

⚠️ WARNING! – Risk för personskador!

Obehöriga reparationer är farliga.

- Bara utbildad yrkespersonal får utföra reparationer på apparaten.

- Kontakta kundtjänsten om apparaten är defekt.

→ "Kundtjänst", Sid. 12

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

- Använd inte våta disktrasor.

2 Förhindrande av sakskador

OBS!

Kondens kan orsaka korrosion.

- Slå alltid på enheten vid matlagning för att undvika kondens.

Kontrollerna kan bli skadade om det tränger in fukt.

▶ Torka aldrig av kontrollerna med våt trasa.

Felaktig rengör skadar ytorna.

▶ Följ rengöringsanvisningarna.

- Använd inga skarpa eller skurande rengöringsmedel.

▶ Rengör bara de rostfria ytorna i slipriktningen.

- Använd aldrig rengöringsmedel för rostfritt på kontrollerna.

Kondensatretur kan skada enheten.

- Det måste finnas minst 1 fall på evakueringen från enheten.

▶ Dra inte i designelementen.

- Ställ aldrig föremål på designelementen och häng inget i dem.

Ytskada pga. att skyddsfolien inte var avdragen.

- Dra av skyddsfolien från alla enhetsdelar före första användningen.

Lackade ytor är känsliga.

▶ Följ rengöringsanvisningarna.

3 Miljöskydd och sparsamhet

3.1 Förpackningsmaterialet

Förpackningsmaterialen är miljövänliga och återvinningsbara.

- Källsortera och omhänderta de olika beståndsdelarna.

3.2 Spara energi

Om du följer anvisningarna förbrukar apparaten mindre energi.

Anpassa fläktläget till osmängden.

- Lägre fläktläge ger lägre effektförbrukning. Använd bara intensivläget om det behövs.

Öka fläktläget direkt när det börjar osa.

■ Så sprider sig oset mindre i rummet.

Slå av belysningen när den inte behövs längre.

■ Belysningen förbrukar ingen effekt när den är av.

Rengör eller byt filter med angivna intervall.

■ Det bibehåller filterfunktionen.

Locket på.

■ Då minskar du matos och kondens.

Använd bara extrafunktioner om de behövs.

■ Slår du av extrafunktionerna, så minskar du strömförbrukningen.

4 Funktioner

Du kan använda enheten med evakuering eller cirkulationsdrift.

4.1 Evakuering

Fläkten suger upp luft som fettfiltren renar och sedan leder ut i det fria via ett rörsystem.

Luften får inte mynna ut i skorstensgång för rökgaser från enheter eldade med gas eller andra bränslen (gäller inte cir- kulationsenheter).

- Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.

■ Ska evakueringen gå genom yttervägg, använd anslutningslåda mot mur.

4.2 Cirkulationsdrift

Fläkten suger upp och renar luften genom fettfiltren och ett osfilter och leder tillbaka den till rummet igen.

Du måste sätta i ett osfilter för att få bort oset. Hur du kör fläkten i cirkulationsdrift hittar du i vår katalog eller så frågar du din återförsäljare. Tillbehören du behöver hittar du hos återförsäljare, service eller i onlineshoppen.

→ "Tillbehör", Sid. 12

5 Lär känna

5.1 Kontroller variant 1

Med manöverorganen ställer du in apparatens alla funktioner och får information om drifttillståndet.

1	Slå på och av enheten
	Slår på och av belysningenStälla in ljusstyrkan

b	Slå på boost-funktionen
auto	Slå på eller av autoläge
-||+	Inställningsdel fläkt-/intensivlägen

5.2 Kontroller variant 2

Med manöverorganen ställer du in apparatens alla funktioner och får information om drifttillståndet.

1	Slå på och av enheten
	Slår på och av belysningenStälla in ljusstyrkan
	Slå på och av emotionLight Pro
b	Slå på boost-funktionen
auto	Slå på eller av autoläge
-||+	Inställningsdel fläkt-/intensivlägen

5.3 Display

Du får upp aktuella inställningsvärden på displayen.

	Filterindikering fettfilter
	Filterindikering osfilter
1 - 3 Fläktlägen
|→|	Fläkteftergång
int	Intensivläge
auto	Autoläge
	Home Connect

6 Före första användningen

Gör inställningarna för den första idrifttagningen. Rengör apparaten och tillbehören.

6.1 Ställ in funktion

Enheten är grundinställd för evakuering.

Notera: Användning av cirkulationsdrift kräver ytterligare tillbehör.

- Ställ in funktionen för att använda cirkulationsdrift. → "Filterindikering", Sid. 7

7 Användningsprincip

7.1 Slå på enheten

▶ Tryck på ①
√ Enheten går igång på fläktläge 2.

7.2 Slå av enheten

▶ Tryck på ①

7.3 Ställa in fläktläget

- Svajpa på inställningsdelen -| | |+

7.4 Slå på intensivläget

Osar eller ångar det mycket, använd intensivläget.

• Högersvajpa på inställningsdelen - tilts du får upp intå displayen.
  √ Enheten slår automatiskt om till fläktläge 3 efter ca 6 minuter.

7.5 Slå av intensivläget

- Vänstersvajpa på inställningsdelen -111+

7.6 Slå på boost-funktionen

Boost-funktionen ger maxeffekt en kort stund och går att slå på i alla fläktlägen.

▶ Tryck på b
√ Enheten återgår automatiskt till tidigare inställt fläktläge efter ca 20 sekunder.

7.7 Slå på fläkteftergången

Vid fläkteftergång fortsätter enheten att gå en viss tid och slår sedan av automatiskt.

Notera: Det går inte att slå på fläkteftergång när intensivläget är på.

• Tryck på —tills du får upp | på displayen.
  √ Fläkteftergången går igång på fläktläge 1.
  √ Enheten slår av automatiskt efter ca 10 minuter.

7.8 Slå av fläkteftergången

- Högersvajpa på inställningsdelen -| | |+

7.9 Slå på autoläget

Givaren ställer automatiskt in optimalt fläktläge.

▶ Tryck på auto

7.10 Slå av autoläget

▶ Tryck på auto
Vädringen slår av automatiskt när givaren inte känner av någon förändring av luftkvaliteten i rummet.
√ Autoläget går max. 4 timmar.

7.11 Givarkänslighet

I autoläge känner givaren i enheten av hur mycket det osar. Optimalt fläktläge slår på beroende på givarens känslighetsinställning. Du kan ändra känslighetsinställningen om givarstyrningen reagerar för lite eller för mycket.

■ Fabriksinställning: 3
■ Minimiinställning: 1
■ Maxinställning: 5

7.12 Ställa in givarkänsligheten

Krav: Enheten är av.

1. Håll autoryckt.
2. Du får upp inställningen efter ca 1 sekund.
3. Svajpa på inställningsdelen -||+
4. Släpp aktor att spara inställningen.

7.13 Slå på belysningen

Belysningen går att slå på och av även när fläkten av.

Notera: Det finns färgtemperaturinställningar i Home Connect-appen, om enheten har den funktionen.

▶ Tryck på 🌿

7.14 Ställa in Ijusstyrkan

- Tryck på 🔒tills du får den ljuststyrka du vill ha.

7.15 Slå på emotionLight Pro ^1

emotionLight Pro går att slå på även när fläkten av.

▶ Tryck på 📄

7.16 emotionLight Pro - Ställa in Ijusstyrkan ^1

- Tryck på vills du får den ljuststyrka du vill ha.

7.17 emotionLight Pro - Ställa in färgen ^1

Krav: Enheten är av.

1. Tryck på
2. Tryck på teller tills du får den färg du vill ha.

7.18 Ställa in PowerBoost-läget

Filterskyddet har ett mellanläge på vissa enheter. Du kan använda mellanläget om det luktar och osar mycket.

- Ta tag mitt på filterskyddet och öppna försiktigt.

7.19 Filterindikering

Är fett- eller osfilter smutsiga, så blinkar resp. symbol när du slår av enheten.

Notera: Du kan ställa in filterindikeringen map. använt filter i Home Connect-appen.

Rengör smutsiga fettfilter och följ rengöringsanvisningarna i anvisningen.

Byt smutsiga osfilter och följ anvisningarna i medföljande anvisning.

Vid regenererbara osfilter, följ anvisningarna i medföljande anvisning.

7.20 Återställa filterindikeringen

Det går att återställa filterindikeringen efter rengöring av metallfiltret eller byte av osfiltret.

Krav

- Du får upp på filterdisplayen när du slår av enheten.

■ Du får upp↓↑ på osfilterdisplayen när du slår av enheten.

- Vänstersvajpa på inställningsdelen -||+

√ Filterindikeringen blir återställd.

Krav: Enheten är av.

- Tryck samtidigt på ①och bca 3 sekunder.

√ Du får uppl på displayen.

8 Home Connect

Apparaten har nätverkskapacitet. Anslut apparaten till en mobil terminal så att du kan manövrera funktioner via Home Connect appen, justera grundinställningar eller övervaka det aktuella drifttillståndet.

Home Connect-tjänsterna är inte tillgängliga i alla länder. Om Home Connect-funktionen är tillgänglig beror på om Home Connect-tjänsterna är tillgängliga i ditt land. Du hittar mer information på: www.home-connect.com.

Home Connect-appen tar dig igenom hela inloggningsprocessen. Följ Home Connect-appanvisningarna när du gör inställningarna.

Tips! Följ även Home Connect-appanvisningarna.

Anmärkningar

• Följ bruksanvisningens säkerhetsanvisningar, även när du inte är hemma och styr enheten via Home Connect-appen. → "Säkerhet", Sid. 2
  ■ Manövreringen på apparaten har alltid förtur. Under denna tid går det inte att manövrera med Home Connect-appen.
  ■ Enheten kräver max. 2 W i nätverksstandby.
  ■ Behöver du enhetens MAC-adress för uppkoppling mot hemnätverket, så hittar du den vid typskylten. → Sid. 12

8.1 Ställa in Home Connect

Krav

■ Enheten är av.
■ Du har en mobilenhet med aktuell version av operativsystemet iOS eller Android, t.ex. en smartphone.
■ Mobilenhet och enhet är inom räckvidden för hemnätverkets WLAN-signal.

1. Hämta Home Connect-appen.

2. Öppna Home Connect-appen och scanna följande QR-kod.

1. Följ Home Connect-appanvisningarna.

8.2 Återställa uppkoppling

- Tryck på autoh sämtidigt tills slöeknar för att återställa sparade uppkopplingar mot hemnätverk och Home Connect.

8.3 Mjukvaruuppdatering

Funktionen mjukvaruuppdatering uppdaterar enhetsmjukvaran t.ex. för optimering, felåtgård, säkerhetsrelevanta uppdateringar samt fler funktioner och tjänster. Den förutsätter att du är registrerad som Home Connect-användare, har installerat appen på din mobilenhet och är uppkopplad mot Home Connect-servern. Finns det en mjukvaruuppdatering tillgänglig, så får du information om det via Home Connect-appen och kan påbörja mjukvaruuppdateringen via appen. Du kan påbörja installationen via Home Connect-appen om hämtningen är OK och du är inne på ditt WLAN-hemnätverk (WiFi). Du får information via Home Connect-appen om installationen gick OK.

Anmärkningar

■ Mjukvaruuppdateringen består av två moment.
- Första momentet är att hämta filen.
- Andra momentet är att installera på enheten.
- Du kan fortsätta använda enheten vid hämtning. Beroende på dina personliga inställningar i appen kan du även hämta mjukvaruuppdateringar automatiskt.
■ Installationen tar några minuter. Du kan inte använda enheten under installationen.
- Om det gäller en säkerhetsrelevant uppdatering bör du genomföra installationen så snart som möjligt.

8.4 Fjärrdiagnostik

Service kan accessa din maskin via fjärrdiagnos om du hör med dem, din maskin är uppkopplad mot Home Connect-servern och fjärrdiagnosen är tillgänglig i det land där du använder maskinen.

Tips! Mer information samt anvisningar om tillgången till fjärrdiagnos i ditt land hittar du på service-/supportdelen till den lokala webbsajten: www.home-connect.com.

8.5 Dataskydd

Följ anvisningarna om dataskydd.

När du första gången ansluter apparaten till ett Internet-uppkopplat hemmanätverk sänder apparaten följande kategorier av data till Home Connect-servern (första registrering):

■ Entydig apparatidentifikation (som består av apparatnycklar samt MAC-adressen till den inbyggda Wi-Fi-kommunikationsmodulen).

■ Säkerhetscertifikat för Wi-Fi-kommunikationsmodulen (för informationsteknisk säkring av anslutningen).
■ Hushållsapparatens aktuella program- och maskinvaruversion.
■ Status för en eventuell tidigare återställning till fabriksinställningar.

Denna första registrering förbereder utnyttjandet av Home Connect-funktionaliteterna och behövs först när du första gången vill använda Home Connect-funktionaliteter.

Notera: Tänk på att Home Connect-funktionaliteterna bara kan användas tillsammans med Home Connectappen. Information om dataskydd kan hämtas i Home Connectappen.

9 Hällbaserad fläktstyrning

Du kan koppla upp enheten mot en matchande häll och styra enhetsfunktionerna via hällen.

Är häll och fläkt Home Connect-kompatibla, så kopplar du smidigast upp enheterna på Home Connect-appen.

Koppla upp båda enheterna mot Home Connect och följ appanvisningarna.

Anmärkningar

• Följ säkerhetsanvisningarna i enhetens bruksanvisning även när du styr enheten via den hållbaserade fläktstyrningen.
• Kontrollerna på själva enheten är alltid prioriterade. Du kan inte styra via den hållbaserade fläktstyrningen då.
  ■ Du kan bara koppla upp mot fläkten via Home Connect-appen. Andra uppkopplingssätt stöds inte längre.

10 Rengöring och skötsel

Du måste rengöra och sköta om maskinen noga för att den ska fungera.

10.1 Rengöringsmedel

Lämpliga rengöringsmedel hittar du hos service eller i onlineshoppen.

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

⚠️ WARNING! – Risk för brännskador!

Enheten blir varm vid användning.

- Låt enheten svalna innan du rengör den.

OBS!

Olämpliga rengöringsmedel kan skada apparatens ytor.

• Använd inga starka eller repande rengöringsmedel.
• Använd inte starkt alkoholhaltiga rengöringsmedel.
• Använd inga hårdaskurbollar eller putssvampar.
• Använd bara fönsterputs, glasskrapa eller rengöringsmedel för rostfritt på resp. del om rengöringsanvisningen rekommenderar det.

- Skölj ur nya disktrasor noga innan du använder dem. Skölj ur nya disktrasor noga innan du använder dem.

10.2 Rengöra enheten

Rengör enheten enligt anvisningarna så att de olika delarna och ytorna inte blir skadade pga. felaktig rengöring eller olämpliga rengöringsmedel.

⚠️ WARNING! – Explosionsrisk!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

- Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffseller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

⚠️ WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

WARNING! – Risk för brännskador!

Enheten blir varm vid användning.

Låt enheten svalna innan du rengör den.

WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

▶ Rengör enheten försiktigt invändigt.

Ökad risk för personskador vid rengöring av enheten om någon annan styr den via Home Connect-appen.

- Koppla ned enheten från Home Connect-appen före rengöring.

1. Följ informationen om rengöringsmedlen.

1. Rengör de olika ytorna såhär:

- Rengör rostfria ytor med varmt vatten och diskmedel med disktrasa i slipriktningen.

- Rengör lackytor med varmt vatten och diskmedel med disktrasa.

- Rengör aluminium med fönsterputs och mjuk trasa.

- Rengör plast med fönsterputs och mjuk trasa.

- Rengör glas med fönsterputs och mjuk trasa.

1. Torka torrt med mjuk trasa.

2. Lägg på medel för rostfritt mycket tunt på de rostfria ytorna med mjuk trasa.

Rengöringsmedel för rostfritt hittar du hos service eller i onlineshoppen.

10.3 Rengöra kontroller och lampor

WARNING! – Risk för elstötar!

Risk för stötar om fukt tränger in.

- Använd inte våta disktrasor.

1. Följ informationen om rengöringsmedlen.

1. Rengör med varmt vatten och diskmedel med fuktad disktrasa.

2. Torka torrt med mjuk trasa.

10.4 Rengöra magnetfästet

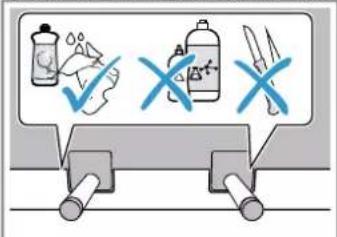

OBS!

Magnetfästena kan lossna vid felaktig rengöring.

- Använd inga vassa eller spetsiga föremål vid rengöring.

- Använd inga rengöringsmedel som tar bort limmet.

1. Följ informationen om rengöringsmedlen.

1. Rengör med varmt vatten och diskmedel med fuktad disktrasa.

2. Torka torrt med mjuk trasa.

10.5 Ta ur fettfiltren

WARNING! – Risk för personskador!

Risk för personskador vid öppning och stängning av gångjärnen.

- Ta aldrig runt den rörliga gångjärnsdelen. Filterskyddet kan åka upp.

- Öppna filterskyddet långsamt.

- Håll fast filterskyddet vid öppning, så att det inte åker iväg.

▶ Stäng filterskyddet långsamt.

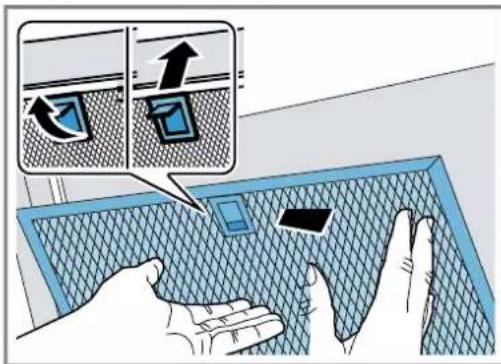

1. Ta tag mitt på filterskyddet och öppna helt.

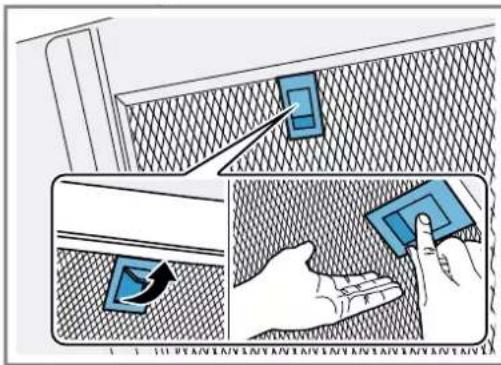

2. OBS!

Faller filtren ned kan de skada hällen under.

▶ Håll ena handen under filtret.

Öppna låsningen på fettfiltret och fäll ned det.

Håll filtren vågrätt, så att det inte droppar fett.

10.6 Sätta i fettfilter

1. OBS!

Faller filtren ned kan de skada hällen under.

▶ Håll ena handen under filtret.

Notera: Se till så att fettfiltret hamnar rätt.

Sätt i fettfiltret.

1. Snäpp fast låsningen på fettfiltret.

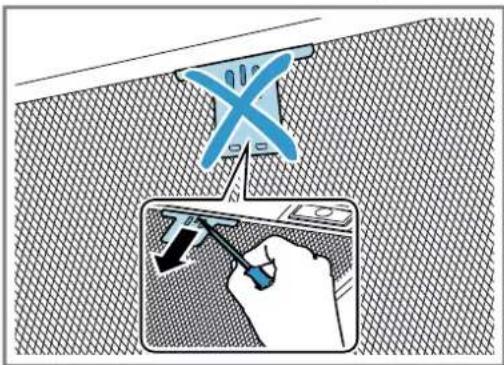

1. Hamnar fettfiltret fel, tryck låsningen försiktigt framåt, ta ur fettfiltret och sätt i ordentligt.

10.7 Rengöra filtren för hand

Fettfiltren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning. Vi rekommenderar att du rengör fettfiltren varannan månad.

WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

▶ Rengör metallfiltret regelbundet.

Krav: Fettfiltren är borttagna.

→ "Ta ur fettfiltren", Sid. 10

1. Följ informationen om rengöringsmedlen. → "Rengöringsmedel", Sid. 9

2. Blötlägg filtren i varmt vatten och diskmedel. Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.

3. Rengör filtren med borste.

4. Skölj ur filtren ordentligt.
5. Låt filtren dropptorka.

10.8 Maskindiska filtren

Fettfiltren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning. Vi rekommenderar att du rengör fettfiltren varannan månad.

WARNING! – Brandrisk!

Fettavlagringar i filtren kan börja brinna.

▶ Rengör metallfiltret regelbundet.

OBS!

Fettfiltren kan skadas om du klämmer in dem i diskmaskinen.

- Kläm inte in fettfiltren.

Notera: Filtren kan bli missfärgade vid maskindiskning. Missfärgningen påverkar inte filterfunktionen.

Krav: Fettfiltren är borttagna.

→ "Ta ur fettfiltren", Sid. 10

1. Följ informationen om rengöringsmedlen. → "Rengöringsmedel", Sid. 9
2. Ställ filtren lösa i diskmaskinen. Maskindiska inte jättesmutsiga filter tillsammans med annan disk. Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.
3. Slå på diskmaskinen. Välj temperaturinställning på max. 70°C.
4. Låt filtren dropptorka.

11 Avhjälpning av fel

Småfel på enheten kan du åtgärda själv. Använd informationen om felåtgärder innan du kontaktar service. Då slipper du onödiga kostnader.

WARNING! – Risk för personskador!

Obehöriga reparationer är farliga.

• Bara utbildad yrkespersonal får utföra reparationer på apparaten.
• Kontakta kundtjänsten om apparaten är defekt. → "Kundtjänst", Sid. 12

WARNING! – Risk för elstötar!

Felinstallationer är farliga.

• Det är bara specialutbildad personal som får reparera maskinen.
• Maskinen får bara repareras med originalreservdelar.
• Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

11.1 Funktionsfel

Fel Orsak och felsökning

Apparaten fungerar inte.	Kontakten sitter inte i.► Anslut apparaten till elnätet.
	Säkringen har gått i proppskåpet.► Kontrollera säkringen i säkringsboxen.
	Strömförsörjningen har fallit bort.► Kontrollera om rumsbelysningen eller andra apparater i rummet fungerar.
LED-belysningen fun- gerar inte.	Olika orsakar är möjliga.► Det är bara tillverkaren, service eller behörig elektriker (elinstallatör) som får byta trasiga LED-lampor.► Ring → "Kundtjänst", Sid. 12.

Fel Orsak och felsökning

Knappbelysningen fungerar inte.	Fel på styrenheten.▸ Ring→ "Kundtjänst", Sid. 12.
Home Connect fungerar inte enligt beskrivningen.	Olika orsakar är möjliga.▸ Gå till www.home-connect.com.
Den hällbaserade fläktstyrningen fungerar inte som den ska.	Ändra inställningarna, om det behövs.▸ Läs hållens bruksanvisning.▸ Gå till www.home-connect.com.

12 Avfallshantering

12.1 Omhändertagande av begagnade apparater

Genom en miljökompatibel avfallshantering kan värdefulla råmaterial återanvändas.

1. Ta ut nätanslutningsledningens stickkontakt.
2. Klipp av nätanslutningsledningen.
3. Omhänderta enheten miljövänligt. Information om aktuell avfallshantering kan du få hos återförsäljare och kommun.

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

13 Kundtjänst

Funktionsrelevanta originalreservdelar enligt gällande ekodesignförordning går att beställa från service minst 10 år efter lanseringen av maskinen inom EES.

Notera: Kundtjänstens åtgärder är kostnadsfria inom ramen för tillverkarens garantivillkor.

Utförligare information om garantitid och garantivillkor i ditt land finns hos service, återförsäljare eller på vår webbsajt.

När du kontaktar kundtjänsten behöver du ha apparatens produktnummer (E-nr.) och tillverkningsnummer (FD).

Kontaktuppgifterna till kundtjänsten finns i den medföljande kundtjänstförteckningen eller på vår webbplats.

13.1 Produktnummer (E-nr.) och tillverkningsnummer (FD)

Produktnumret (E-nr.) och tillverkningsnumret (FD) står på maskinens typskylt.

Allt efter modell finns typskylten:

■ inuti apparaten (demontera fettfiltret).
■ på apparatens ovansida.

Skriv upp dina apparatuppgifter och telefonnumret till kundtjänsten så att du snabbt kan hitta dem.

14 Tillbehör

Tillbehör kan du köpa hos service, i butik eller på Internet. Använd bara originaltillbehör, de är perfekt anpassade till enheten.

Tillbehören är enhetsspecifika. Ange alltid rätt beteckning (E-nr) på din enhet när du beställer. → Sid. 12 Du hittar tillgängliga tillbehör till din enhet i vår katalog, onlineshop eller hos service. siemens-home.bsh-group.com

Tillbehör Beställningsnummer

Standardcirkulationssats (plan kåpa)	LZ10AFU00
Standardcirkulationssats utan kanalanslutning (plan kåpa)	LZ10AFT00

Tillbehör Beställningsnummer

Standardosfilter (reserv-del, plan käpa)	LZ10AFA00
Standardcirkulationssats (vinklad käpa)	LZ10AKU00
Standardcirkulationssats utan kanalanslutning (vinklad käpa)	LZ10AKT00
Standardosfilter (reserv-del, vinklad käpa)	LZ10AKA00
Long Life-cirkulationssats (plan käpa)	LZ10AFS00
Long Life-cirkulationssats (vinklad käpa)	LZ10AKS00
Tillbehör Beställningsnummer
Long Life-cirkulationssats utan kanalanslutning (plan kåpa)	LZ10AFR00
Long Life-cirkulationssats utan kanalanslutning (vinklad kåpa)	LZ10AKR00
Long Life-osfilter (utbytesfilter)	LZ00XXP00
Clean Air Plus-cirkulationssats (plan kåpa)	LZ11AFI16
Clean Air Plus-cirkulationssats utan kanalanslutning (plan kåpa)	LZ11AFV16

Tillbehör Beställningsnummer
Clean Air Plus-cirkulationssats (vinklad käpa)	LZ11AKI16
Clean Air Plus-cirkulationssats utan kanalan-slutning (vinklad käpa)	LZ11AKV16
Clean Air Plus-cirkulationssats, extern	LZ11AXC56
Clean Air Plus-osfilter (ut-bytesfilter)	LZ11AKB16
Clean Air Plus-osfilter (reservdel, plan käpa)	LZ11AFB16
Clean Air Plus-osfilter (reservdel, vinklad käpa)	LZ31XXB16

15 Överensstämmelseförklaring

Härmed försäkrar BSH Hausgeräte GmbH att enheten med Home Connect-funktion uppfyller grundläggande krav och övriga gällande bestämmelser i direktiv 2014/53/EU.

En utförlig RED-försäkran om överensstämmelse finns på internet under siemens-home.bsh-group.com bland övriga dokument på enhetens produktsida.

2,4 GHz-bandet (2400–2483,5 MHz): max. 100 mW 5-GHz-bandet (5150–5350 MHz + 5470–5725 MHz): max. 50 mW

!	BE BG CZ DK DE EE IE EL ES
	FR HR IT CY LI LV LT LU HU
	MT NL AT PL PT RO SI SK FI
	SE NO CH TR IS UK (NI)

5 GHz-WLAN (Wi-Fi): bara för inomhusanvändning.

5 GHz-WLAN (Wi-Fi): bara för inomhusanvändning.

16 Monteringsanvisning

Följ enhetens monteringsanvisningar.

16.1 Leveransomfattning

Kontrollera efter uppackningen att inga delar är transportskadade och att leveransen är komplett.

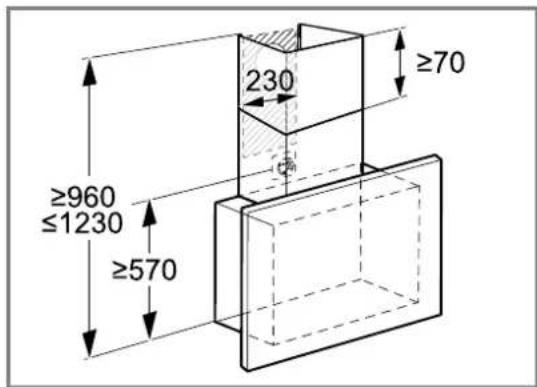

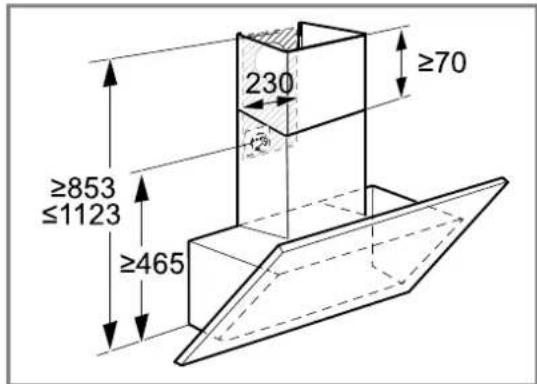

Här hittar du enhetens mått

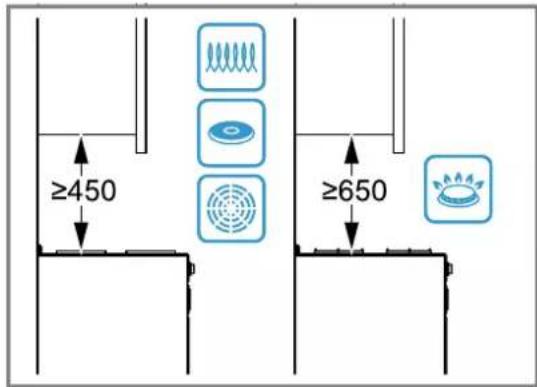

16.3 Säkerhetsavständ

Håll enhetens säkerhetsavständ.

Följ säkerhetsanvisningarna när du monterar enheten.

⚠️ WARNING! – Förgiftningsrisk!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbrännings- luft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så su- ger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten el- ler rökgång att gå i retur till boendeutrymme- na.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdet.
Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.
- Använder du bara enheten med cirkulationsluftdrift, så finns inga begränsningar.

Rökgaser som går i retur kan ge förgiftning.

Fläktens strömmatning måste ha lämplig skyddsbrytare vid installation i utrymme med eldstad som drar rumsluft.

Rökgaser som går i retur kan ge förgiftning.

• Evakuera inte via rök- eller skorstensgång som är i bruk.
  Evakuera inte via ventilationschakt från utrymmen med eldstäder.
• Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.

⚠️ WARNING! – Kvävningsrisk!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

⚠️ WARNING! – Brandrisk!

Fettavlagringar i filtret kan börja brinna.

• Använd aldrig öppen låga vid enheten (som t.ex. flambering).
  Montera bara enheten vid eldstad för fasta bränslen (som t.ex. trä eller kol) om det finns sluten käpa som inte går att ta av. Det får inte finnas något gnistregn.
• Håll angivna säkerhetsavständ för att undvika värmeackumulering.
  Följ anvisningarna till enheterna. Anger enheternas monteringsanvisningar avvikande avständ, ta alltid det större avståndet. Ska du ha gas- och elhäll tillsammans gäller största angivna avständ.
• Enheten får bara monteras med ena sidan direkt mot hög-, överskåp eller vägg. Mini-miavståndet mot hög-, överskåp eller vägg ska vara 50 mm.

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

▶ Använd alltid skyddshandskar.
Enheten kan falla ned om den inte är ordentligt fastsatt.
- Alla fästkomponenter måste monteras stadigt och säkert.

Risk för personskador pga. glassplitter.

▶ Skydda filterskyddet mot stötrar.
▶ Tappa inte filterskyddet.
- Använd skyddsglasögon vid monteringen.

Enheten är tung.

• Ta hjälp av någon vid förflyttning av enheten.
• Använd bara lämpliga hjälpmedel.

Enheten är tung.

• Du får inte montera enheten direkt i gipsski- vor eller liknande lätta byggmaterial.
• Avsedd montering kräver att du använder material som är stabilt nog och konstruktionsanpassat för att klara enhetens vikt.
  Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

Filterskyddet kan åka upp.

• Öppna filterskyddet långsamt.
• Håll fast filterskyddet vid öppning, så att det inte åker iväg.

▶ Stäng filterskyddet långsamt.

Risk för personskador vid öppning och stängning av gångjärnen.

▶ Ta aldrig runt den rörliga gångjärnsdelen.

⚠️ WARNING! – Risk för elstötar!

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.

Skadad maskin eller sladd är farligt.

▶ Använd aldrig skadad enhet.
- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.
- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.

Obehöriga reparationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.
- Maskinen får bara repareras med original-reservdelar.
- Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

Obehöriga reparationer är farliga.

• Anslut och använd bara maskinen enligt uppgifterna på typskylten.

• Elanslut bara maskinen via ett rätt installerat, jordat uttag för växelström.

• Skyddsledarsystemet i byggnadens elanläggning måste vara installerat enligt gällande föreskrifter.

• Mata aldrig maskinen via externbrytare som t.ex. timer eller fjärrkontroll.
• Om apparaten är inbyggd måste nätanslutningsledningens nätstickkontakt vara fritt åtkomlig. Om fri tillgång inte är möjlig måste den fasta installationen ha en allpolig brytare som uppfyller kraven för överspänningskategori III och enligt anläggningsbestämmelserna.
  Se noga till när apparaten ställs upp att nä- tanslutningsledningen inte blir klämd eller skadad.

16.5 Allmänna anvisningar

Följ de allmänna installationsanvisningarna.

• Följ gällande byggnadsföreskrifter samt el- och gas-leverantörernas lokala föreskrifter vid installation.
• Följ gällande myndighets- och lagföreskrifter vid luftevakuering.
• Välj lättåtkomlig monteringsplats, så det går att komma åt enheten för service.
  ■ Enhetens ytor är ömtåliga. Undvik att skada dem vid montering.

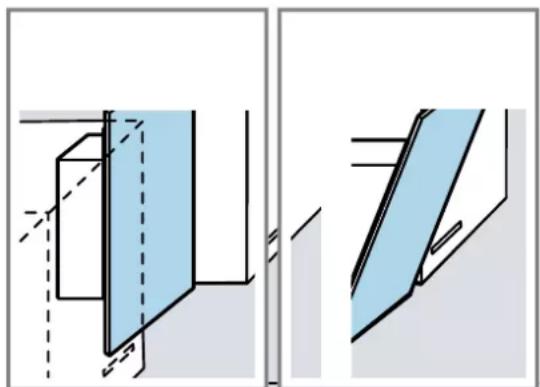

16.6 Monteringsrekmendation

Vi rekommenderar att du hänger upp enheten så att underkanten på glasskärmen är i linje med underkanten på intilliggande överskåp.

Håll säkerhetsavständen till hällen. → Sid. 14

16.7 Anvisningar för elanslutning

Följ anvisningarna för säker elanslutning av enheten.

WARNING! – Risk för elstötar!

Det måste alltid gå att göra enheten strömlös. Du får bara ansluta enheten till rätt installerade, jordade eluttag.

Det måste gå att komma åt kontakten efter inbyggnad av enheten.
- Om det inte går, så måste den fasta installationen ha en allpolig brytare som uppfyller kraven enligt överspänningskategori III och är monterad enligt föreskrifterna.
Det är bara behörig elektriker som får göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till enheten.

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.
■ Anslutningsuppgifter hittar du på typskylten. → Sid. 12
■ Sladden är ca 1,3 m lång.
■ Enheten uppfyller kraven enligt EU:s bestämmelser för radioavstörning.
■ Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning.
■ Elanslut inte enheten under monteringen.
■ Se till så att installationen ger fullgott petskydd.

16.8 Anvisningar om monteringsstället

■ Montera enheten på köksväggen.
- Vid montering av extratillbehör, följ den medföljande monteringsanvisningen.
- Enheten får bara monteras med ena sidan direkt mot hög-, överskåp eller vägg. Minimiavståndet mot hög-, överskåp eller vägg ska vara 50 mm.
- Köksfläkten ska vara minst lika bred som hällen.
■ Montera enheten centrerad över hällen för optimalt utsug av matoset.

Evakuering

■ Ska du använda enheten med evakuering, så måste du montera kåpsidor.

Cirkulationsdrift

■ Ska du använda enheten med cirkulationsdrift, så måste du montera extratillbehör. Följ den medföljan-de monteringsanvisningen.
■ Ska du använda fläkten med cirkulationsdrift, så kan du välja om du vill montera fläktkåpa.

16.9 Montering

Kontrollera väggen

1. Kontrollera om väggen är vågrätt och har tillräcklig hållfasthet.
   Enhetens maxvikt är ca 40 kg.
2. Borrhälsdjupet ska matcha skruvlängden.
3. Använd medföljande skruv och plugg. Medföljande skruv och plugg är avsedda för massiv tegelvägg. Använd lämplig infästning vid annan konstruktion (t.ex. gipsskivor, lättbetong, lecablock).
4. Montera enheten med fästmaterial som är stabilt nog samt konstruktionsanpassat för att klara enhetens vikt.
5. Kontrollera urtagsdelen map. befintlig ledningsdragning och andra enheter.

Förbereda väggen

1. Följ anvisningarna om monteringsställe. → Sid. 16

2. Se till så att det inte finns några elledningar, gas- eller vattenrör i det område där du tänker borra.

3. Täck hällen, så undviker du skador.
4. Beräkna fläktplaceringen och markera enhetens underkant försiktigt på väggen.

- Utgå från hällens mitt.

- Håll säkerhetsavständen till hällen. → Sid. 14

Vi rekommenderar att du hänger upp fläkten så att underkanten på glasskärmen är i linje med underkanten på intilliggande överskåp.

1. Lägg och fäst mallen mot markeringen.
2. Markera skruvhålen.
3. Du måste dela mallen längs anvisningen vid montering av kåpsidor.

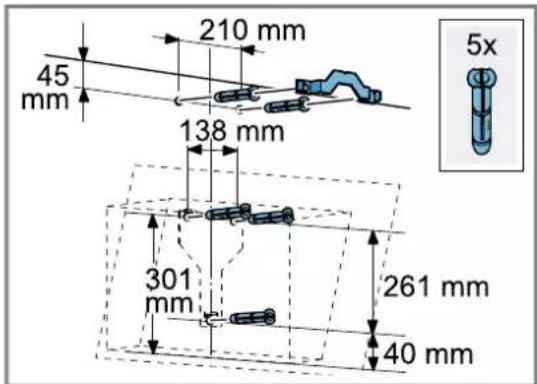

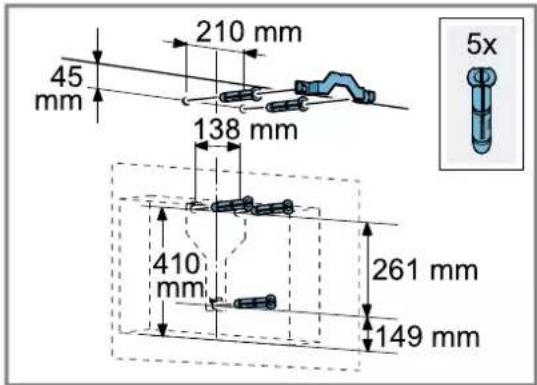

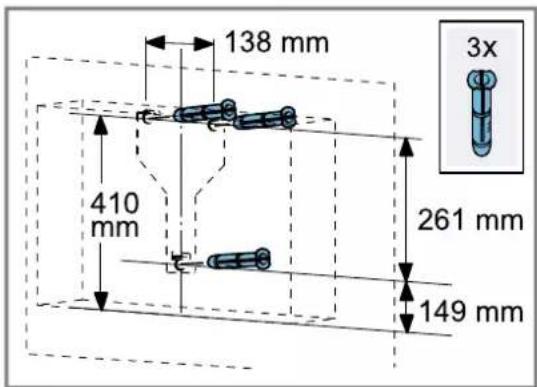

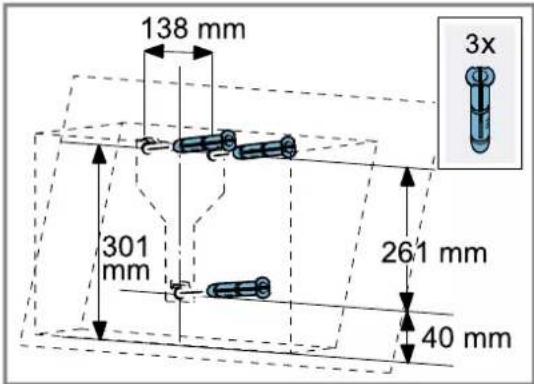

4. Borra 80 mm djupa ∅ 8 mm-hål för fästena.
5. Ta bort mallen.
6. Planoplugga.

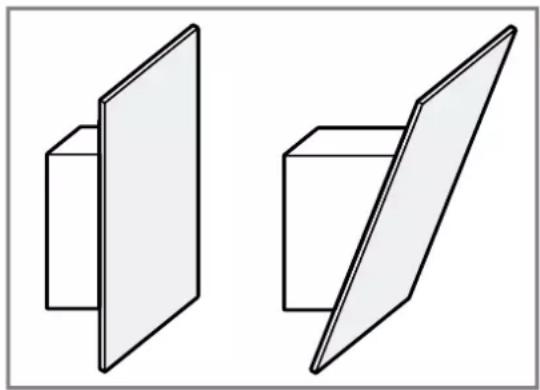

Variant A: plan fläkt med fläktkåpa

Variant B: vinklad fläkt med fläktkåpa

Variant A: plan fläkt utan fläktkåpa

Variant B: vinklad fläkt utan fläktkåpa

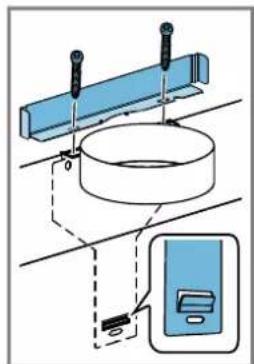

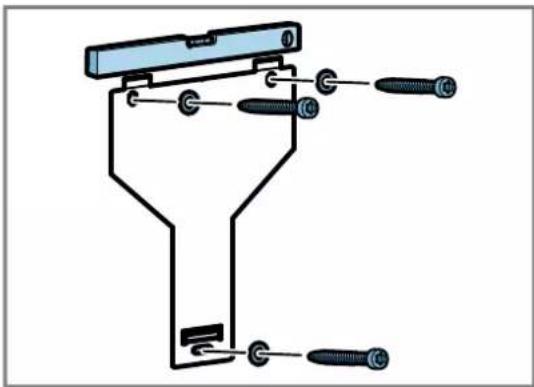

Montera fläktupphängningen

1. Skruva fast fläktupphängningen ordentligt för hand.
2. Nivellera fläktupphängningen med vattenpass och skruva fast den.

1. Dra av skyddsfolien på baksidan.
2. Dra av hela skyddsfolien när monteringen är klar.
3. Häng enheten i upphängningen så att den snäpper fast.
4. Rikta enheten genom att skjuta den åt höger eller vänster, om det behövs.
5. Dra åt lässkruvarna.

Ska du montera fläktkåpa, montera vinklarna och håll fast när du drar åt skruvarna.

Rördragningen

Evakuering

■ Ska du använda enheten med evakuering, så måste du montera kåpsidor.

Cirkulationsdrift

■ Ska du använda enheten med cirkulationsdrift, så måste du montera extratillbehör. Följ den medföljan-de monteringsanvisningen.
■ Ska du använda fläkten med cirkulationsdrift, så kan du välja om du vill montera fläktkåpa.

Notera: Om du använder aluminiumrör, glätta först anslutningsdelen.

Vi rekommenderar rördragning med ∅ 150 mm-evaku-eringsrör.

Ansluta evakueringen (∅ 150 mm-rör)

1. Fäst evakueringen på luftanslutningen.
2. Anslut till evakueringsöppningen.
3. Täta anslutningarna.

Ansluta evakueringen (∅ 120 mm-rör)

1. Fäst övergången på luftanslutningen.
2. Fäst evakueringen på luftanslutningen.
3. Anslut till evakueringsöppningen.
4. Täta anslutningarna.

Montera fläktkåpan

⚠️ WARNING! – Risk för personskador!

En del komponenter inuti enheten har vassa kanter.

- Använd alltid skyddshandskar.

⚠️ WARNING! – Risk för elstötar!

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.

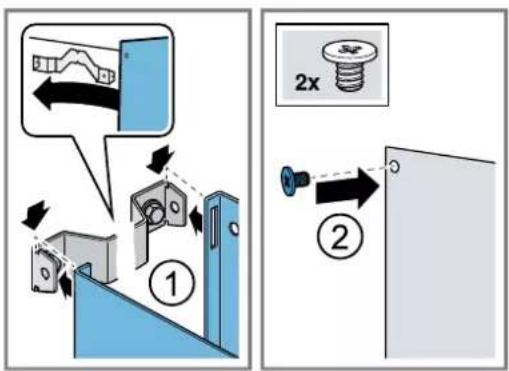

1. Skruva fast fläktkåpans fästvinklar på väggen.
2. Dela på fläktkåporna genom att ta bort tejpen eller ta ut fläktkåpan ur skyddsförpackningen.
3. Ta bort ev. skyddsfolie från båda fläktkåporna.
4. Skruva fast övre fläktkåpan i sidled med 2 skruvar i fästvinklarna.

1. Notera: Repa inte kåporna, lägg mjuka trasor som skydd över kanterna på ytterkåpan.

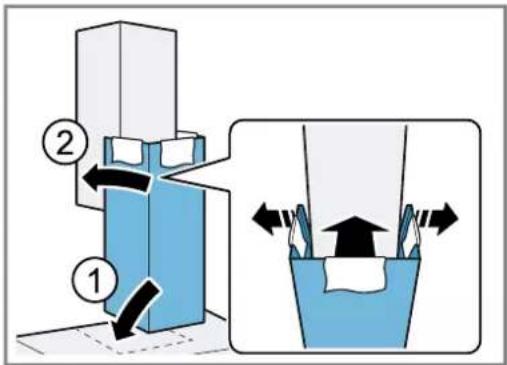

Sätt på den undre fläktkåpan på enheten och dra i-sär den lite. ①

1. Sätt den undre fläktkåpan över den övre.②

1. Snäpp fast undre fläktkåpan i undre fästvinkeln. Se till så att sladdarna inte blir klämda.

2. Ta försiktigt bort trasorna.

Innholdsfortegnelse

BRUKSANVISNING

- Ikke bruk väte svampkluter.

2 Unngå materielle skader

OBS!

Kondensvann kan føre til korrosjonsskader.

Slå av lyset när det ikke trengs lenger.

7.4 Slå på intensivtrinn

7.9 Slå på automatisk modus

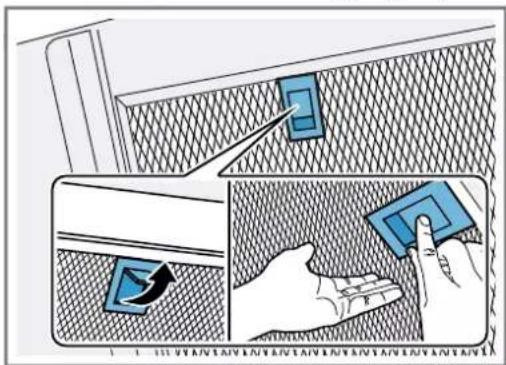

7.10 Slå av automatisk modus

▶ Trykk på auto

- Ikke bruk väte svampkluter.

Læg låg på under madlavning.

Brug kun ekstrafunktionerne, när der er behov for det.

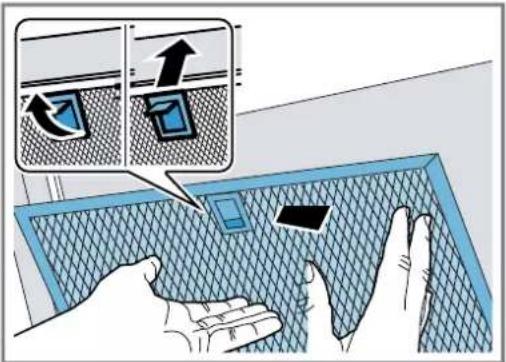

- Hold samtidig med en hånd under fedtfiltret.

Åbn fedtfiltrets låseanordning, og klap fedtfiltret ned.

- Hold samtidig med en hånd under fedtfiltret.

Sæt fedtfiltret ind.

1. Lad låseanordningen på fedtfiltret gå i indgreb.

SV Tillverkad av BSH Hausgeräte GmbH under varumärkeslicens från Siemens AG
