BRUKSANVISNING LD88WMM66 SIEMENS

Innehållsförteckning

BRUKSANVISNING

1 Säkerhet.... 2
2 Förhindrande av sakskador 4
3 Miljöskydd och sparsamhet 4
4 Ugnsfunktioner 5
5 Lär känna.... 6
6 Före första användningen 6
7 Användningsprincip 6
8 Hällbaserad fläktstyrning 8
9 Home Connect 8
10 Rengöring och skötsel 9
11 Avhjälpning av fel 11
12 Kundtjänst 12
13 Tillbehör.... 13
14 Avfallshantering.... 13
15 MONTERINGSANVISNING.... 13
15.3 Säker montering.... 14

1 Säkerhet

Följ säkerhetsanvisningarna nedan.

1.1 Allmänna anvisningar

Här finns allmän information om bruksanvisningen.

■ Läs igenom anvisningen noga.
■ Denna bruksanvisning riktar sig till montören och till den som använder apparaten.
■ Följ säkerhetsföreskrifterna och varningstexterna.
- Förvara bruksanvisningen och produktinformationen för senare användning eller till nästa ägare.
■ Anslut inte enheten om den har transportskador.

1.2 Användning för avsett ändamål

För att kunna använda enheten säkert och rätt måste du följa anvisningarna om avsedd användning.

Apparaten är enbart avsedd för inbyggnad. I-aktta särskilda monteringsanvisningar.

Säker användning av enheten kräver fackmässig montering enligt monteringsanvisningen. Installatören ansvarar för en felfri funktion på uppställningsplatsen.

Använd bara enheten:

■ enligt bruks- och monteringsanvisningarna.
■ för att suga ut matlagningsångor.
■ i privata hushåll och i slutna utrymmen i hemmiljö.
■ upp till max. 4000°möh.

Använd inte apparaten:

■ med externtimer.

1.3 Begränsning av användarkretsen

Förhindra risker för barn och utsatta personer. Denna apparat kan användas av barn från 8 år och äldre och av personer med begränsad fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och/eller kunskap såvida detta sker under uppsikt eller om de undervisats i hur man säkert använder appara- ten och förstått de faror som kan uppstå i samband med felaktig användning.

Låt inte barn leka med enheten.

Rengöring och användarskötsel får inte utföras av barn om de inte är minst 15 år gamla och står under uppsikt.

Låt inte barn under 8 års ålder komma i närheten av apparaten och anslutningsledningen.

1.4 Säker användning

Följ säkerhetsföreskrifterna när du använder apparaten.

⚠️ WARNING! – Brandrisk!!

Ej avsedda enhetskombinationer kan ge skador.

- Använd inte enheten i kombination med gashällar.

⚠️ WARNING! – Kvävningsrisk!!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

Barn kan andas in eller svälja smådelar och kvävas av dem.

- Låt inte barn komma i närheten av smådelar.

▶ Låt inte barn leka med smådelar.

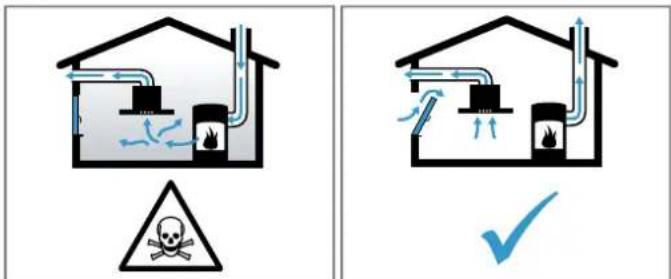

⚠️ WARNING! – Förgiftningsrisk!!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbrännings- luft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så su- ger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten el- ler rökgång att gå i retur till boendeutrymme- na.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdena.
▶ Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.

⚠️ WARNING! – Brandrisk!!

Fettavlagringar i filtren kan börja brinna.

• Använd aldrig enheten utan filter.
  ▶ Rengör metallfiltret regelbundet.
• Använd aldrig öppen eldslåga i närheten av enheten (t.ex. flambering).
  ▶ Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstäderna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor.

Heta oljor och fetter är lättantändliga.

- Håll heta oljor och fetter under ständig uppsikt.

- Släck aldrig brinnande oljor och fetter med vatten. Slå av kokzonen. Kväv elden med ett lock, brandfilt eller liknande.

⚠️ WARNING! – Risk för brännskador!!

Komponenterna blir mycket varma när enheten är i drift.

- Vidrör inte heta komponenter.

Spisen blir het när den används.

▶ Låt spisen innan du rengör den.

⚠️ WARNING! – Risk för personskador!!

En del komponenter inuti enheten har vassa kanter.

- Rengör enheten försiktigt invändigt. Ställer du föremål på enheten, så kan de falla ned.

▶ Ställ aldrig föremål på enheten.

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

LED-lampornas ljus är mycket kraftigt och kan skada ögonen (riskgrupp 1).

- Titta inte längre än 100 sekunder direkt in i påslagna LED-lampor.

Ökad risk för personskador vid rengöring av enheten om någon annan styr den via Home Connect-appen.

- Koppla ned enheten från Home Connectappen före rengöring.

⚠️ WARNING! – Risk för elstötar!!

Skadad maskin eller sladd är farligt.

▶ Använd aldrig skadad enhet.
- Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.
- Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.
▶ "Ring service." → Sid. 12
- Det är bara specialutbildad personal som får reparera maskinen.

Felinstallationer är farliga.

- Det är bara specialutbildad personal som får reparera maskinen.

- Maskinen får bara repareras med original-reservdelar.

- Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

Risk för stötar om fukt tränger in.

- Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.

- Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

Risk för stötar om vätska tränger in!

- Om det tränger in en större mängd vätska i enheten, dra ur kontakten eller slå av säkringen i proppskåpet.

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

- Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffs- eller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

2 Förhindrande av sakskador

Förhindra sakskador på apparaten,. tillbehören eller köksutrustningen genom att följa de här anvisningarna.

OBS!

Kondens kan orsaka korrosion.

- Slå alltid på enheten vid matlagning för att undvika kondens.

Kontrollerna kan bli skadade om det tränger in fukt.

▶ Torka aldrig av kontrollerna med våt trasa.

Felaktig rengör skadar ytorna.

▶ Följ rengöringsanvisningarna.

- Använd inga skarpa eller skurande rengöringsmedel.

- Rengör bara de rostfria ytorna i slipriktningen.

- Använd aldrig rengöringsmedel för rostfritt på kontrollerna.

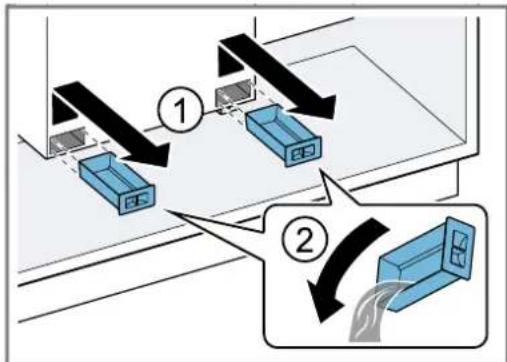

Kondensatretur kan skada enheten.

- Det måste finnas minst 1 fall på evakueringen från enheten.

▶ Dra inte i designelementen.

- Ställ aldrig föremål på designelementen och häng inget i dem.

Ytskada pga. att skyddsfolien inte var avdragen.

- Dra av skyddsfolien från alla enhetsdelar före första användningen.

Står det föremål på enheten, så kan de skada enheten när du kör ut den.

▶ Ställ aldrig föremål på enheten.

Se framförallt till så att det inte står föremål på enheten om du fjärrstyr den via Home Connect-appen.

3 Miljöskydd och sparsamhet

Skona miljön genom att använda apparaten resursbesparande och omhänderta återanvändningsbara material korrekt.

3.1 Förpackningsmaterialet

Förpackningsmaterialen är miljövänliga och återvinningsbara.

- Källsortera och omhänderta de olika beståndsdelarna.

Information om aktuell avfallshantering kan du få hos återförsäljare och kommun.

3.2 Spara energi

Om du följer anvisningarna förbrukar apparaten mindre energi.

Notera:

Enheten har ett effektförbrukningsvärde beräknat enligt EN 61591, förordning (EU) nr 66/2014 och den delegerade förordningen (EU) nr 65/2014:

■ Mätningarna gjordes vid utleverans.

■ Enheten saknar kokzonsbelysning.

- Vid beräkningen av den flödesdynamiska effektiviteten användes röd omgivningsbelysning på max. ljusstyrka.

Använder du Guided Air-funktionen, så kan enheten avvika från angivna effekt- och förbrukningsvärden.

Se till så att det finns tillräcklig ventilation vid matlagning.

■ Enheten fungerar då effektivare och tystare.

Anpassa fläktläget till osmängden.

■ Lägre fläktläge ger lägre effektförbrukning.

Använd bara intensivläget när det verkligen behövs.

Öka fläktläget direkt när det börjar osa.

■ Så sprider sig oset mindre i rummet.

Slå av enheten när den inte behövs längre.

■ Enheten förbrukar ingen effekt.

Slå av belysningen när den inte behövs längre.

■ Belysningen förbrukar ingen effekt.

Rengör eller byt filter med angivna intervall.

■ Det bibehåller filterfunktionen.

Locket på.

■ Då minskar du matos och kondens.

4 Ugnsfunktioner

Du kan använda enheten med evakuering eller cirkulationsdrift.

"Ställ in filterindikeringen så att den matchar vald funktion och använda filter." → Sid. 7

4.1 Frånluftsdrift

Matoset sugs upp i och rengörs av fettfiltren, och leds sedan ut i det fria via ett kanalsystem.

Luften får inte mynna ut i skorstensgång för rökgaser från enheter eldade med gas eller andra bränslen (gäller inte cir- kulationsenheter).

■ Evakuering via rök- eller skorstensgång som inte är i bruk kräver sotningsgodkännande.
■ Ska evakueringen gå genom yttervägg, använd anslutningsläda mot mur.

4.2 Cirkulationsdrift

Fläkten suger upp och renar luften genom filtren och ett osfilter och leder tillbaka den till rummet igen.

Du måste sätta i ett osfilter för att få bort oset. Hur du kör fläkten i cirkulationsdrift hittar du i vår katalog eller så frågar du din återförsäljare. Tillbehören du behöver hittar du hos återförsäljare, service eller i onlineshoppen.

5 Lär känna

Lär dig enhetens komponenter.

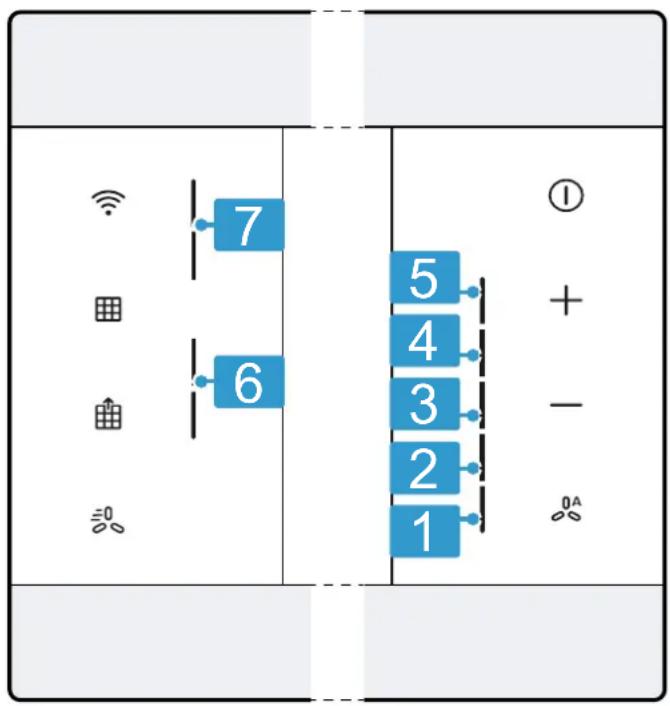

5.1 Kontroller

Med hjälp av manöverorganen kan du ställa in apparatens alla funktioner och få information om drifttillständet.

1	Fläktläge 1
2	Fläktläge 2
3	Fläktläge 3
4	Intensivläge 1
5	Intensivläge 2
6	Filterindikering osfilter ^1
7	Filterindikering metallfilter
^1 Allt efter apparatens utrustning
1	Slå på och av enheten
+	Öka fläktläget
-	Minska fläktläget
^0A	Slå på eller av autoläge ^1
	Home Connect
	Återställa filterindikeringen
	Ta ur eller sätta i metall/-osfilter ^1
	Slå på eller av Guided Air
^1 Allt efter apparatens utrustning

6 Före första användningen

Gör inställningarna för den första idrifttagningen. Rengör apparaten och tillbehören.

6.1 Ställ in funktion

Enheten är grundinställd för evakuering. Du måste stäl- la in funktionen cirkulationsdrift för att använda den.

Notera: Användning av cirkulationsdrift kräver ytterligare tillbehör.

Krav: Enheten är av.

▶ Eller vänta ca 10 sekunder tills inställningen blir sparad automatiskt.
Tryck på Ⓐför att avbryta inställningen.
√ Enheten ger signal när vald inställning är sparad.

7 Användningsprincip

Här får du veta det väsentligaste om hur du använder enheten.

7.1 Slå på enheten

▶ Slå på enheten med ①
√ Enheten går igång på fläktläge 2.
√ Ambient Light slår på automatiskt.

√ Ambient Light är på ca 10 minuter.
√ Glasskivan är utdragen halvvägs.
√ Enheten slår av automatiskt efter ca 10 minuter.
√ Glasskivan rör sig nedåt och enheten stänger.

7.3 Ställa in fläktläget

▶ Tryck på ①
√ Fläkteftergången går igång på fläktläge 1.

7.4 Slå på intensivläge

Osar eller ångar det mycket, använd intensivläget.

1. Tryck på Hills LED 4 för intensivläge 1 tänds på LED-displayen.

2. Tryck på Hills LED 5 för intensivläge 2 tänds på LED-displayen.

√ Enheten slår automatiskt om till fläktläge 3 efter ca 6 minuter.

7.5 Slå av intensivläget

- Tryck på —för att slå på annat fläktläge.

7.6 Slå på fläkteftergången

Vid fläkteftergång fortsätter enheten att gå en viss tid och slår sedan av automatiskt.

Notera: Det finns fler inställningar i Home Connect-appen.

Krav: Enheten är på.

▶ Tryck på ①

√ Fläkteftergången går igång på fläktläge 1.

√ Ambient Light är på ca 10 minuter.

√ Glasskivan är utdragen halvvägs.

√ Enheten slår av automatiskt efter ca 10 minuter.

√ Glasskivan rör sig nedåt och enheten stänger.

7.7 Slå på autoläge ^1

Givaren ställer automatiskt in optimalt fläktläge.

Krav: Enheten är på.

▶ Tryck på 0A

Notera: Guided Air-funktionen är alltid på i autoläge.

7.8 Slå av autoläge ^1

▶ Tryck på

√ Enheten går igång på fläktläge 2.

Vädringen slår av automatiskt när givaren inte känner av någon förändring av luftkvaliteten i rummet.

√ Autoläget går max. 4 timmar.

Notera: Det finns fler inställningar i Home Connect-appen.

7.9 Intervallvädring

I intervalläge slår fläkten på och av med vald tid och valt fläktläge.

Notera: Funktionen finns bara i Home Connect-appen.

LED 1 blinkar när intervalläget är på.

7.10 Givarstyrning ^1

I autoläge känner givaren i enheten av hur mycket det osar. Optimalt fläktläge slår på beroende på givarens känslighetsinställning.

Du kan ändra känslighetsinställningen om givarstyrningen reagerar för lite eller för mycket.

■ Fabriksinställning: fläktläge 3

■ Minimiinställning: fläktläge 1

■ Maxinställning: fläktläge 5

7.11 Ställa in givarstyrningen ^1

Krav: Enheten är på.

1. Håll ①och järyckta ca 3 sekunder.

2. Tryck på teller för att ändra inställningen.

3. Tryck på Ⓐör att spara inställningen. Eller vänta ca 5 sekunder tills inställningen blir spa- rad automatiskt.

√ Enheten ger signal när vald inställning är sparad.

7.12 Ställa in filterindikeringen

Du måste ställa in filterindikeringen efter filtret du använder.

Krav: Enheten är av.

1. Tryck på Ⓐ ca 3 sekunder.

2. Tryck på ⚠ tills LED 2 tänds på LED-displayen för att slå om till cirkulationsdrift (Clean Air Standard- eller Clean Air Plus-cirkulationssats).

3. Tryck på ⚠ tills LED 3 tänds på LED-displayen för att slå om till cirkulationsdrift (filter som går att regenerera).

4. Tryck på + tills LED 1 tänds på LED-displayen för att slå om den elektroniska styrningen till evakuering igen.

5. Tryck på Ⓤför att spara inställningen.

Eller vänta ca 5 sekunder tills inställningen blir sparad automatiskt.

√ Enheten ger signal när vald inställning är sparad.

7.13 Återställa filterindikeringen

Det går att återställa filterindikeringen efter rengöring av metallfiltret eller byte av osfiltret.

Krav

• När du slår av enheten blinkar den vänstra inställningsdelens båda övre LED:er för metallfiltrets filterindikering och/eller de båda undre LED:erna för osfiltrets filterindikering.
  ■ Enheten ger signal igen.
  ▶ Tryck på 📄
  √ Filterindikeringen blir återställd.

7.14 Slå på Ambient Light

Ambient Light går att slå på även när enheten är av.

Anmärkningar

■ Ambient Light går att slå på och av med Home Connect-appen.
- Det finns fler färginställningar i Home Connect-appen.

Krav: Fläktläge 1 är på.

▶ Tryck på —

√ Ambient Light förblir på.
Fläkten slår av.
√ Glasskivan förblir uppe.

7.15 Slå på Guided Air

Guided Air-funktionen leder matoset så att enheten fångar upp och drar ut oset optimalt. Det ger framförallt bättre osutsug för de främre kokzonerna.

Notera: Funktionen är normalt sett av.

▶ Tryck på

8 Hällbaserad fläktstyrning

Du kan koppla upp enheten mot en matchande häll och styra enhetsfunktionerna via hällen.

Är båda enheterna Home Connect-kompatibla, så kopplar du smidigast upp enheterna på Home Connect-appen. Koppla upp båda enheterna mot Home Connect och följ appanvisningarna.

Det går även att koppla upp enheterna mot varandra på följande sätt:

■ Direktuppkoppla enheterna.
■ Koppla upp enheterna via WLAN-hemnätverket.

Notera: Följ säkerhetsanvisningarna i enhetens bruksanvisning även när du styr enheten via den hållbaserade fläktstyrningen.

Tips! Kontrollerna på själva enheten är alltid prioriterade. Du kan inte styra via den hållbaserade fläktstyrningen då.

8.1 Direktuppkoppling

Krav

■ Enheten är av.
- Återställ alla uppkopplingar mot hemnätverk eller andra enheter. Kopplar du upp enheten direkt mot hällen, så går det inte koppla upp mot hemnätverket och du kan inte använda Home Connect längre.

1. Notera: Följ kap. "Hällbaserad fläktstyrning" i hållens bruksanvisning. Slå på hällen och välj sökläge.

2. Håll intryckt tills LED för Home Connect blinkar på LED-displayen.

√ Enheten är uppkopplad mot hällen om Home Connect-LED:n inte blinkar längre utan lyser konstant.

8.2 Uppkoppling via hemnätverket

1. Följ anvisningarna i eller .
2. Är enheten uppkopplad mot hemnätverket, så går det att koppla upp mot hällen via Home Connect-appen.
3. Följ anvisningarna på mobilenheten.

9 Home Connect

Apparaten har nätverkskapacitet. Anslut apparaten till en mobil terminal så att du kan manövrera funktioner via Home Connect appen, justera grundinställningar eller övervaka det aktuella drifttillståndet.

Home Connect-tjänsterna är inte tillgängliga i alla länder. Om Home Connect-funktionen är tillgänglig beror på om Home Connect-tjänsterna är tillgängliga i ditt land. Du hittar mer information på: www.home-connect.com.

Home Connect-appen tar dig igenom hela inloggningsprocessen. Följ Home Connect-appanvisningarna när du gör inställningarna.

Tips!

■ Följ den medföljande dokumentationen från Home Connect.
■ Följ även Home Connect-appanvisningarna.

Anmärkningar

• Följ bruksanvisningens säkerhetsanvisningar, även när du inte är hemma och styr enheten via Home Connect-appen.
  → "Säkerhet", Sid. 2
  ■ Manövreringen på apparaten har alltid förtur. Under denna tid går det inte att manövrera med Home Connect-appen.
  ■ Enheten kräver max. 2 W i nätverksstandby.
  ■ "Behöver du enhetens MAC-adress för uppkoppling mot hemnätverket, så hittar du den vid typskylten."
  → Sid. 13

9.1 Ställa in Home Connect

Krav

■ Enheten är elansluten och på.
■ Du har en smartphone med den senaste versionen av operativsystemen iOS eller Android.
- Smartphone och enhet är inom räckvidden för hemnätverkets WLAN-signal.

1. Hämta Home Connect-appen.

1. Öppna Home Connect-appen och scanna följande QR-kod.

1. Följ Home Connect-appanvisningarna.

9.2 Återställa uppkoppling

- Återställ sparade uppkopplingar mot hemnätverk och Home Connect genom att hålla in och ca 3 sekunder.

9.3 Mjukvaruuppdatering

Med funktionen Programuppdatering håller du spisens programvara uppdaterad, t.ex. optimering, felavhjälpning, säkerhetsrelevanta uppdateringar.

Den förutsätter att du är registrerad Home Connect-användare, att du har installerat appen på din mobila terminal och att du är uppkopplad mot Home Connect-servern.

Så snart en programuppdatering är tillgänglig får du information via Home Connect-appen och kan starta programuppdateringen via appen. När du har laddat ned uppdateringen kan du starta installationen via Home Connect-appen om du är inloggad i ditt lokala nätverk. När installationen är klar får du information via Home Connect-appen.

Anmärkningar

■ Under nedladdningen kan du fortsätta att använda spisen. Allt efter de personliga inställningarna i appen kan en programuppdatering också laddas ned automatiskt.
- Om det gäller en säkerhetsrelevant uppdatering bör du installera den så snart som möjligt.

9.4 Dataskydd

Följ anvisningarna om dataskydd.

När du första gången ansluter apparaten till ett Internet-uppkopplat hemmanätverk sänder apparaten följande kategorier av data till Home Connect-servern (första registrering):

■ Entydig apparatidentifikation (som består av apparatnycklar samt MAC-adressen till den inbyggda Wi-Fi-kommunikationsmodulen).

BE BG CZ DK SV EE IE msk

ES FR HR IT CY LV LT LU

HU MT NL AT PL PT RO SI

SK FI SE UK NO CH TR

5 GHz-WLAN (Wi-Fi): bara för inomhusanvändning.

• Säkerhetscertifikat för Wi-Fi-kommunikationsmodulen (för informationsteknisk säkring av anslutningen).
  ■ Hushållsapparatens aktuella program- och maskinvaruversion.
  ■ Status för en eventuell tidigare återställning till fabriksinställningar.

Denna första registrering förbereder utnyttjandet av Home Connect-funktionaliteterna och behövs först när du första gången vill använda Home Connect-funktionaliteter.

Notera: Tänk på att Home Connect-funktionaliteterna bara kan användas tillsammans med Home Connectappen. Information om dataskydd kan hämtas i Home Connect-appen.

9.5 Överensstämmelseförklaring

BSH Hausgeräte GmbH intygar att enheten med Home Connect-funktion uppfyller grundkraven samt övriga gällande bestämmelser i direktiv 2014/53/EU.

Ett utförligt RED-överensstämmelseintyg finns på Internet under www.siemens-home.bsh-group.com på din enhets produktsida bland övrig dokumentation.

2,4 GHz-bandet: max. 100 mW

5 GHz-bandet: max. 100 mW

10 Rengöring och skötsel

Du måste rengöra och sköta om maskinen noga för att den ska fungera.

10.1 Rengöringsmedel

Lämpliga rengöringsmedel hittar du hos service eller i onlineshoppen.

OBS!

Olämpliga rengöringsmedel kan skada apparatens ytor.

• Använd inga starka eller repande rengöringsmedel.
• Använd inte starkt alkoholhaltiga rengöringsmedel.
• Använd inga hårda skurbollar eller putssvampar.

• Använd inte specialmedel för varmrengöring.

• Använd bara fönsterputs, glasskrapa eller rengöringsmedel för rostfritt på resp. del om rengöringsanvisningen rekommenderar det.

• Skölj ur nya disktrasor noga innan du använder dem.

10.2 Rengöra enheten

Rengör enheten enligt anvisningarna så att de olika delarna och ytorna inte blir skadade pga. felaktig rengöring eller olämpliga rengöringsmedel.

WARNING! – Explosionsrisk!!

Starkt frätande alkaliska eller starkt syrahaltiga diskmedel i kombination med aluminiumföremål i maskinens diskutrymme kan orsaka explosioner.

Använd aldrig starkt frätande alkaliska eller starkt syrahaltiga diskmedel. Använd framförallt inte proffs- eller industridiskmedel med aluminiumföremål som t.ex. fettfilter till fläktar.

WARNING! – Risk för elstötar!!

Risk för stötar om fukt tränger in.

• Dra ur sladden eller slå av säkringen i proppskåpet innan du rengör.
• Använd inte ångrengöring eller högtryckstvätt för att rengöra apparaten.

WARNING! – Risk för brännskador!!

Spisen blir het när den används.

▶ Låt spisen innan du rengör den.

WARNING! – Risk för personskador!!

En del komponenter inuti enheten har vassa kanter.

▶ Rengör enheten försiktigt invändigt.

1. Följ informationen om rengöringsmedlen.

2. Rengör de olika ytorna sähär:

3. Rengör rostfria ytor med varmt vatten och diskmedel med disktrasa i slipriktningen.

4. Rengör lackytor med varmt vatten och diskmedel med disktrasa.
5. Rengör aluminium med fönsterputs och mjuk trasa.
6. Rengör plast med fönsterputs och mjuk trasa.

7. Rengör glas med fönsterputs och mjuk trasa.

8. Torka torrt med mjuk trasa.

9. Lägg på medel för rostfritt mycket tunt på de rostfria ytorna med mjuk trasa.

Rengöringsmedel för rostfritt hittar du hos service eller i onlineshoppen.

10.3 Rengöra kontrollerna

WARNING! – Risk för elstötar!!

Risk för stötar om fukt tränger in.

- Använd inte våta disktrasor.

1. Följ informationen om rengöringsmedlen.
2. Rengör med varmt vatten och diskmedel med fuktad disktrasa.
3. Torka torrt med mjuk trasa.

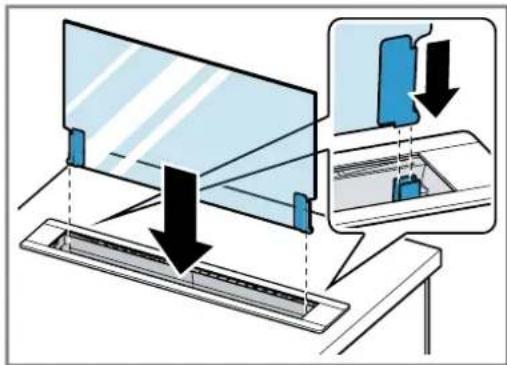

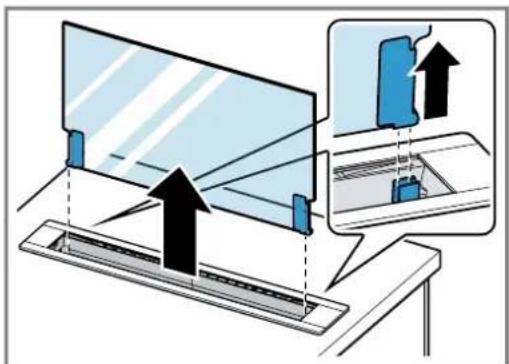

10.4 Rengöra glasskivan

1. Ta försiktigt bort glasskivan.

1. Följ informationen om rengöringsmedlen.

2. Rengör med fönsterputs och mjuk trasa.

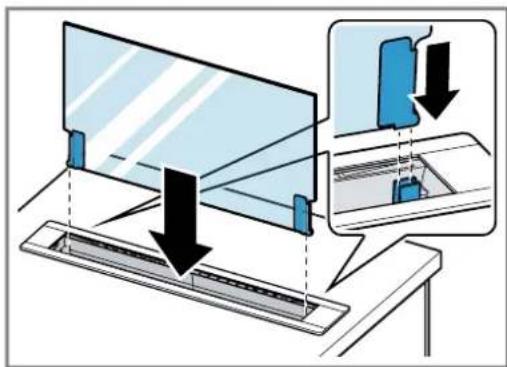

3. Skjut glasskivan ända in till anslaget i styrningarna.

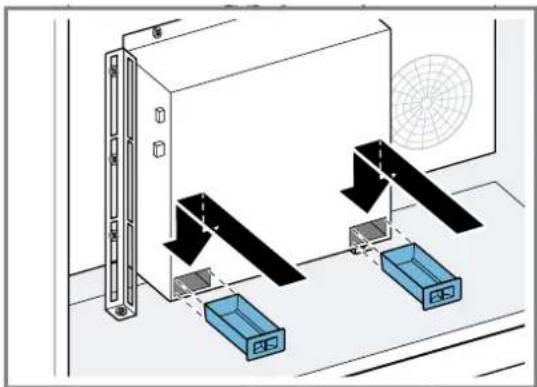

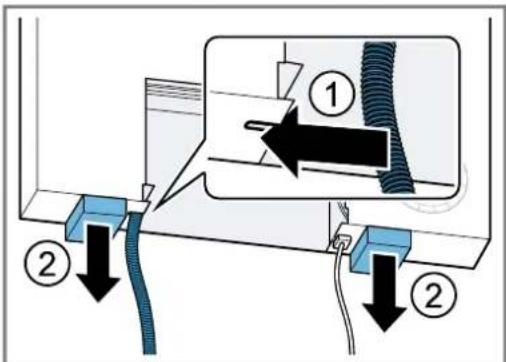

10.5 Rengöra uppsamlingsbehållaren

Det kan tränga in vätska i enheten vid tillagning och rengöring. Uppsamlingsbehållaren fångar upp vätskan.

1. Ta ur ①och töm ②appsamlingsbehållaren.

1. Följ informationen om rengöringsmedlen.
2. Rengör och sätt i uppsamlingsbehållaren igen.

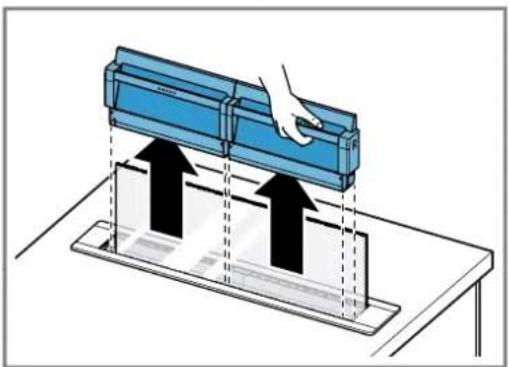

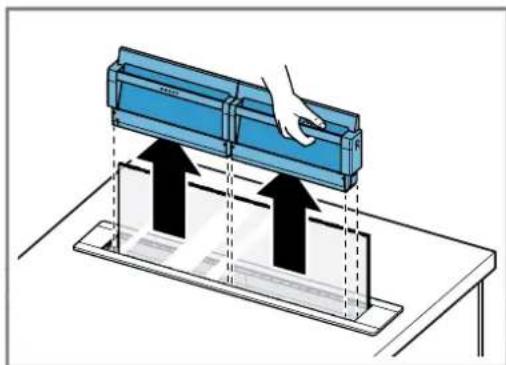

1. Tryck på
   √ Glasskivan rör sig halvvägs uppåt och för upp filter-kassetterna.

2. Ta ur filterkassetterna.

Böj inte metallfiltret, det kan bli skadat.

10.7 Rengöra filtren för hand

Filtren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning.

WARNING! – Brandrisk!!

Fettavlagringar i filtren kan börja brinna.

Krav: Filtren är borttagna.

→ "Ta ur filtret", Sid. 10

1. Följ informationen om rengöringsmedlen.
2. Blötlägg filtren i varmt vatten och diskmedel. Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.
3. Rengör filtren med borste.
4. Skölj ur filtren ordentligt.
5. Låt filtren dropptorka.

10.8 Maskindiska filtren

Filtren filtrerar bort fett från köksoset. Rengör filtren regelbundet för bra fettavskiljning.

WARNING! – Brandrisk!!

Fettavlagringar i filtren kan börja brinna.

OBS!

Filtren kan bli klämskadade.

- Kläm inte fast filtren.

Notera: Filtren kan bli missfärgade vid maskindiskning. Missfärgningen påverkar inte filterfunktionen.

Krav: Filtren är borttagna.

→ "Ta ur filtret", Sid. 10

1. Följ informationen om rengöringsmedlen.
2. Ställ filtren lösa i diskmaskinen.

11 Avhjälpning av fel

Småfel på enheten kan du åtgärda själv. Använd informationen om felåtgärder innan du kontaktar service. Då slipper du onödiga kostnader.

WARNING! – Risk för personskador!!

Ej fackmässigt gjorda reparationer är farliga.

- Bara utbildad yrkespersonal får utföra reparationer på apparaten.

Maskindiska inte jättesmutsiga filter tillsammans med annan disk.

Använd avfettningsmedel om smutsen sitter hårt. Avfettningsmedel hittar du hos service eller i onlineshoppen.

1. Slå på diskmaskinen.

Välj temperaturinställning på max. 70°C.

1. Låt filtren dropptorka.

10.9 Rengöra filterkassetten

Krav: Filtren är borttagna.

→ "Ta ur filtret", Sid. 10

1. Rengör filterkassetten.

2. Följ informationen om rengöringsmedlen.

10.10 Sätta i filtren

1. Tryck på
   √ Glasskivan rör sig halvvägs uppåt och för upp filter-kassetterna.
2. Ta ur filterkassetterna.

Böj inte metallfiltret, det kan bli skadat.

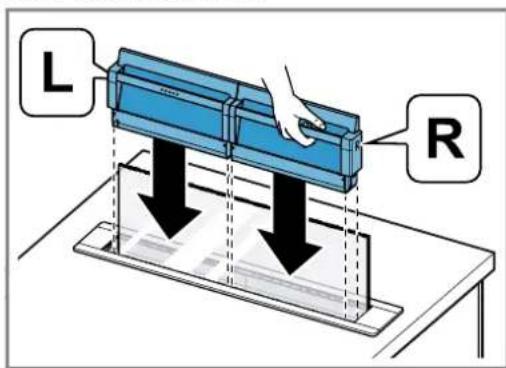

1. Sätt i filterkassetterna.

1. Tryck på
2. Glasskivan och filterkassetterna rör sig nedåt.
   √ Enhetens spjäll stänger och enheten slår av.

- Kontakta kundtjänsten om apparaten är defekt.

WARNING! – Risk för elstötar!!

Felinstallationer är farliga.

Det är bara specialutbildad personal som får reparera maskinen.

- Maskinen får bara repareras med originalreservdelar.

- Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

11.1 Funktionsfel

Fel Orsak & Felsökning

Apparaten fungerar inte. Kontakten sitter inte i.
	► Anslut apparaten till elnätet.
	Säkringen är defekt.► Kontrollera säkringen i säkringsboxen.
	Strömförsörjningen har fallit bort.► Kontrollera om rumsbelysningen eller andra apparater i rummet fungerar.
	Glasskivan är inte rätt isatt.► Skjut glasskivan försiktigt ända in till anslaget.
	Vätska tränger in i enheten.► Dra ur kontakten eller slå av säkringen i proppskåpet.► "Töm uppsamlingsbehållaren och ta ur filterkassetterna." → Sid. 10► Torka ur överallt där det går att komma åt.► Lämna enhetens spjäll öppet och använd inte enheten på 48 timmar.► Sätt uppsamlingsbehållare och filterkassetter.
Enhetens spjäll stänger inte ordentligt.	Något föremål är fastklämt i enheten.► Gör enheten strömlös.► Öppna försiktigt spjället och ta bort det fastklämda föremålet.► Stäng spjället försiktigt.► Anslut apparaten till elnätet.
Knappbelysningen fungerar inte. Fel på styrenheten.
Belysningen fungerar inte. Olika orsakar är möjliga.
Den vänstra inställningsdelensbåda övre LED:er 7 blinkar.	Fettfiltren är mättade.► → "Maskindiska filtren", Sid. 11
Den vänstra inställningsdelensbåda undre LED:er 6 blinkar.	Osfiltren är mättade.► Byt osfilter.
Home Connect fungerar inte somden ska.	Olika orsakar är möjliga.► Gå till www.home-connect.com.

12 Kundtjänst

Om du har frågor beträffande användningen, om du inte själv kan avhjälpa ett fel på apparaten eller om apparaten måste repareras ska du vända dig till vår kundtjänst.

Du kan åtgärda många problem själv med informationen om felåtgärder i bruksanvisningen eller på vår webbsajt. Om det inte går, kontakta service.

Vi kan alltid hitta en lämplig lösning och försöker att undvika onödiga besök av vår kundtjänsttekniker. Vi ser till så att enheten blir reparerad av utbildad servicepersonal med originalreservdelar vid garantiären- den och när tillverkarens garanti gått ut.

Funktionsrelevanta originalreservdelar enligt gällande ekodesignförordning går att beställa från service minst 10 år efter lanseringen av maskinen inom EES.

Notera: Kundtjänstens åtgärder är kostnadsfria inom ramen för tillverkarens garantivillkor.

Utförligare information om garantitid och garantivillkor i ditt land finns hos service, återförsäljare eller på vår webbsajt.

När du kontaktar kundtjänsten behöver du ha apparatens produktnummer (E-nr.) och tillverkningsnummer (FD).

Kontaktuppgifterna till kundtjänsten finns i den medföljande kundtjänstförteckningen eller på vår webbplats.

12.1 Produktnummer (E-nr.) och tillverkningsnummer (FD)

Produktnumret (E-nr.) och tillverkningsnumret (FD) står på maskinens typskylt.

Typskylten hittar du på fläktdelen.

Allt efter modell finns typskylten:

■ inuti apparaten (demontera fettfiltret).
■ på apparatens ovansida.

Skriv upp dina apparatuppgifter och telefonnumret till kundtjänsten så att du snabbt kan hitta dem.

13 Tillbehör

Använd originaltillbehör. De är anpassade till din apparat. Här får du en överblick över apparatens tillbehör och hur du använder dem.

Tillbehör Beställningsnummer
Clean Air Plus-osfilter 80 cm + 90 cm (utbytesfilter)	LZ21WWB16
Clean Air Plus-cirkulationssats 80 cm	LZ21WWI16
Clean Air Plus-cirkulationssats 90 cm	LZ21WWI17
Long Life-cirkulationssats 80 cm	Z21WWJ11
Long Life-cirkulationssats 90 cm	LZ21WWJ12
Monteringssats för avtagbar fläkt	LZ21WWM11

Tillbehör Beställningsnummer
Monteringssats för dold inbyggnad 80 cm	LZ28WWY12
Monteringssats för dold inbyggnad 90 cm	LZ29WWY12
Rak plankanaldel 500 mm	HZ9VDSM1
Rak plankanaldel 1000 mm	HZ9VDSM2
90°-ig horisontell planka-nalböj	HZ9VDSB1
90°-ig vertikal plankanal-böj	HZ9VDSB2
Adapterdel rund/plan HZ9VDSI0
90°-ig adapterdel rund/ plan	HZ9VDSI1
Skarvdel Hz9VDSS1

14 Avfallshantering

Här får du veta hur begagnade apparater ska omhändertas på rätt sätt.

14.1 Omhändertagande av begagnade apparater

Genom en miljökompatibel avfallshantering kan värdefulla råmaterial återanvändas.

1. Ta ut nätanslutningsledningens stickkontakt.
2. Klipp av nätanslutningsledningen.
3. Omhänderta enheten miljövänligt.

Information om aktuell avfallshantering kan du få hos återförsäljare och kommun.

Denna enhet är märkt i enlighet med der europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektroniska produkter (waste electrical and electronic equipment - WEEE).

Direktivet anger ramarna för inom EU giltigt återtagande och korrekt återvinning av uttjänta enheter.

Följ enhetens monteringsanvisningar.

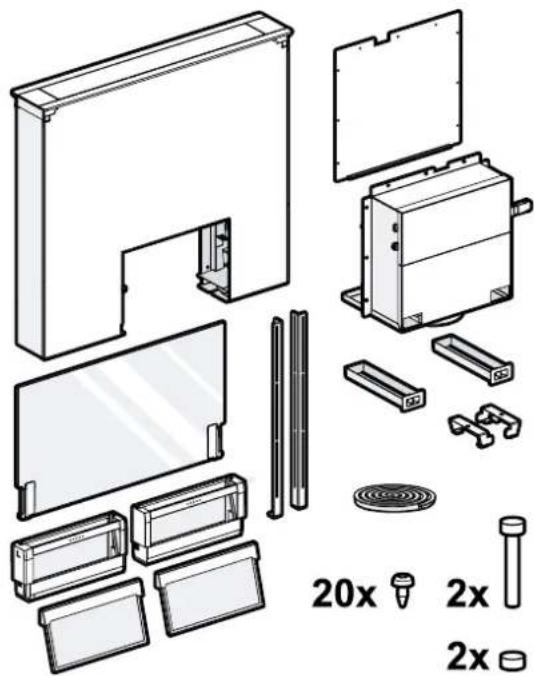

15.1 Medföljande tillbehör

Kontrollera efter uppackningen att inga delar är transportskadade och att leveransen är komplett.

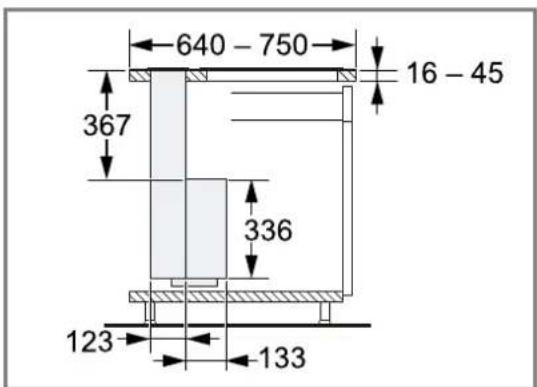

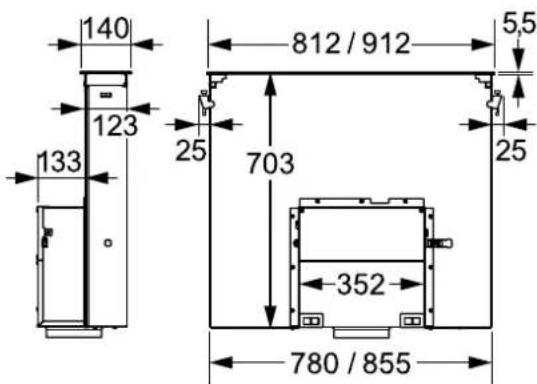

Här hittar du enhetens mått

Håll stommåtten.

15.3 Säker montering

Följ säkerhetsanvisningarna när du monterar enheten.

⚠️ WARNING! – Förgiftningsrisk!!

Rökgaser som går i retur kan ge förgiftning. Värmekällor som förbrukar rumsluft (t.ex. gas-, olje-, ved- eller koleldade värmare, flödesvär- mare, varmvattenberedare) tar förbrännings- luft från utrymmet där enheten är installerad och leder ut rökgaserna utomhus via kanaler (t.ex. skorsten). Om köksfläkten är på, så su- ger den rumsluft från kök och intilliggande rum. Räcker inte ventilationen till, så blir det undertryck. Det får giftgaser från skorsten ell- ler rökgång att gå i retur till boendeutrymme- na.

Se till så att det finns tillräcklig ventilation om du använder både enhet med evakuering och eldstad som drar rumsluft.
Säker användning kräver att undertrycket i rummet där värmekällan står underskrider 4 Pa (0,04 mbar). Det kan du uppnå genom att komplettera tilluftflödet till förbränningen via luftkanal/rökgång med fasta ventilationsöppningar t.ex. i dörrar, fönster eller med hjälp av andra tekniska lösningar. Det är inte säkert att det räcker med en luftkanal/rökgång för att klara gränsvärdena.
▶ Du kan alltid fråga din sotare, de kan bedöma husets ventilationssystem i sin helhet och föreslå lämpliga ventilationsåtgärder.

⚠️ WARNING! – Kvävningsrisk!!

Barn kan dra förpackningsmaterial över huvudet eller trassla in sig i det och kvävas.

• Låt inte barn komma i närheten av förpackningsmaterial.
• Låt inte barn leka med förpackningsmaterialet.

⚠️ WARNING! – Brandrisk!!

Fettavlagringar i filtret kan börja brinna.

- Håll angivna säkerhetsavständ för att undvika värmeackumulering.

Fettavlagringar i filtret kan börja brinna.

• Använd aldrig öppen eldslåga i närheten av enheten (t.ex. flambering).
  ▶ Installation av enheten i närheten av eldstäder för fasta bränslen (t.ex. ved eller kol) kräver att eldstäderna har sluten lucka som inte går att ta av. De får inte ge ifrån sig gnistor.

⚠️ WARNING! – Risk för personskador!!

En del komponenter inuti enheten har vassa kanter.

▶ Använd alltid skyddshandskar.
Enheten är tung.
- Ta hjälp av någon vid förflyttning av enheten.
- Använd bara lämpliga hjälpmedel.

Ändringar på de elektriska eller mekaniska konstruktionerna är farliga och kan leda till felfunktion.

- Ändra aldrig de elektriska eller mekaniska konstruktionerna.

⚠️ WARNING! – Brandrisk!!

Ej avsedda enhetskombinationer kan ge skador.

- Använd inte enheten i kombination med gashällar.

⚠️ WARNING! – Risk för elstötar!!

Vassa komponenter inuti enheten kan skada sladden.

- Se till så att sladden inte blir vikt eller klämd.

Skadad maskin eller sladd är farligt.

• Använd aldrig en skadad maskin.
• Dra aldrig i sladden för att göra maskinen strömlös. Dra alltid i kontakten, inte sladden.
• Dra direkt ur sladdens kontakt eller slå av säkringen i proppskåpet om maskin eller sladd är skadade.

- Det är bara specialutbildad personal som får reparera maskinen.

Felinstallationer är farliga.

• Det är bara specialutbildad personal som får reparera maskinen.
• Maskinen får bara repareras med original-reservdelar.
• Om apparatens nätanslutningsledning blir skadad måste den bytas av utbildad yrkespersonal.

Felinstallationer är farliga.

• Anslut och använd bara maskinen enligt uppgifterna på typskylten.
• Elanslut bara maskinen via ett rätt installerat, jordat uttag för växelström.
• Skyddsledarsystemet i byggnadens elanläggning måste vara installerat enligt gällande föreskrifter.
• Mata aldrig maskinen via externbrytare som t.ex. timer eller fjärrkontroll.
• Om apparaten är inbyggd måste nätanslutningsledningens nätstickkontakt vara fritt åtkomlig. Om fri tillgång inte är möjlig måste den fasta installationen ha en allpolig brytare som uppfyller kraven för överspänningskategori III och enligt anläggningsbestämmelserna.
  Se till så att sladden inte blir klämd eller skadad vid uppställningen av enheten.

15.4 Anvisningar för elanslutning

Följ anvisningarna för säker elanslutning av enheten.

⚠️ WARNING! – Risk för elstötar!!

Det måste alltid gå att göra enheten strömlös. Du får bara ansluta enheten till rätt installerade, jordade eluttag.

Det måste gå att komma åt kontakten efter inbyggnad av enheten.
- Om det inte går, så måste den fasta installationen ha en allpolig brytare som uppfyller kraven enligt överspänningskategori III och är monterad enligt föreskrifterna.
Det är bara behörig elektriker som får göra fast anslutning. Vi rekommenderar att du installerar en jordfelsbrytare (FI-brytare) på matningen till enheten.

Vassa komponenter inuti enheten kan skada sladden.

Se till så att sladden inte blir vikt eller klämd.

■ "Anslutningsuppgifter hittar du på typskylten." → Sid. 13

■ Sladden är ca 1,3 m lång.

■ Enheten uppfyller kraven enligt EU:s bestämmelser för radioavstörning.

■ Enheten har skyddsklass 1 och ska ha jordad elanslutning vid användning.

■ Elanslut inte enheten under monteringen.

■ Se till så att installationen ger fullgott petskydd.

15.5 Anvisningar om monteringsstället

■ Montera enheten i bänkskiva.
■ Enheten är inte avsedd för kombination med gas-häll.
- Vid montering av extratillbehör, följ den medföljande monteringsanvisningen.

Montera inga överskåp över enheten och håll följande avständ för att enheten inte ska få effektförluster:

• Minst 50 cm vänster och höger om enheten till vägg eller intilliggande överskåp.
  ■ Minst 5 cm från enhetens ram till vägg.

■ Minst 2 cm från Guided Air-insug till stomvägg

Tillverkaren av enheten tar inget ansvar för problem som beror på rördragningen.

■ Använd en kort, rak evakuering med så stor rör-∅ som möjligt.
- Långa, grova evakueringar med många böjar eller små rör-∅ minskar utsugskapaciteten och ökar fläktljudet.
■ Använd evakueringsmaterial som inte är brännbara.
■ Montera evakueringen med 1°-fall från enheten för att undvika kondensatretur.

Notera: Lämpliga evakueringskanaler finns hos service, återförsäljare eller på vår webbsajt.

Plankanaler

Använd plankanaler med innerarea som motsvarar rundrörs-∅.

■ ∅ 150 mm motsvarar ca 177 cm².
■ ∅ 120 mm motsvarar ca 113 cm².
■ Använd rörtejp vid avvikande rör-∅.
■ Använd inte plankanaler med skarpa hörn.

Rundrör

Använd rundrör med inner-∅ 150 mm (rek.) eller min. 120 mm.

15.7 Allmänna anvisningar

Följ de allmänna installationsanvisningarna.

• Följ gällande byggnadsföreskrifter samt el- och gas-leverantörernas lokala föreskrifter vid installation.
• Följ gällande myndighets- och lagföreskrifter vid luftevakuering.
• Köksfläkten ska vara minst lika bred som hällen.
  ■ Montera enheten centrerad bakom hällen för optimalt utsug av matoset.
• Välj lättåtkomlig monteringsplats, så det går att komma åt fläktdelen för service.
  ■ Enhetens ytor är ömtåliga. Undvik att skada dem vid montering.

15.8 Montering

Kontrollera stommen

• Kontrollera att stommen är vågrätt och tillräckligt hållfast.
  Enhetens maxvikt är 40 kg.

Förbereda stommen

Notera: Dold inbyggnad av håll och enhet kräver extratillbehör som inte medföljer leveransen. Följ extratillbehörens medföljande monteringsanvisning.

Krav: Stommen ska vara inbyggnadsklar.

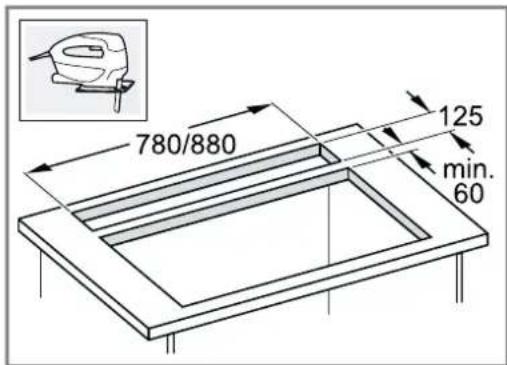

1. Gör urtagen i bänkskivan enligt monteringssituationen.

Kantvinkeln mot bänkskivan ska vara 90°.

1. Se till så att bänkskivan håller och är stabil. Använd värme- och fuktåligt material vid förstärkning under konstruktionen.
2. Se till så att stommen är stabil även efter att du gjort urtagen.
3. Ta bort spånen.
4. Ta bort stombakväggen om monteringssituationen kräver det.

Förbereda enheten

⚠️ WARNING! – Risk för personskador!!

Enheten är tung.

• Ta hjälp av någon vid förflyttning av enheten.

• Använd bara lämpliga hjälpmedel.

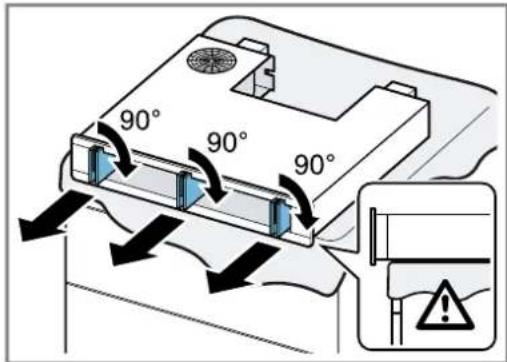

• Lägg enheten på mjukt underlag och ta bort transportsäkringarna.

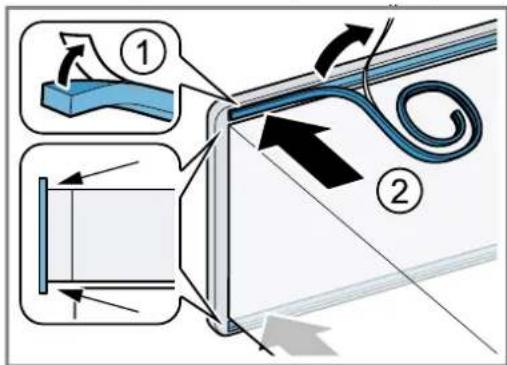

1. Fäst tätningen i avsett spår ①och kapa av .②

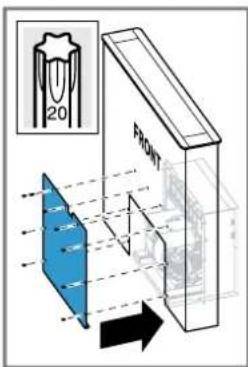

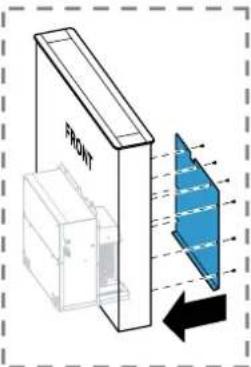

1. Skruva fast täckplåten enligt monteringssituationen.

Montera enheten

WARNING! – Risk för personskador!!

En del komponenter inuti enheten har vassa kanter.

• Använd alltid skyddshandskar.
  Enheten är tung.
• Ta hjälp av någon vid förflyttning av enheten.
• Använd bara lämpliga hjälpmedel.

Notera: Ta inte bort transportsäkringen som skyddar sladden riktigt än.

1. Lyft enheten i kortsidorna och rikta in med enhetens framsida mot hällen.
2. Dra sladdanslutningen igenom dragavlastningen ① och ta bort transportsäkringen ②

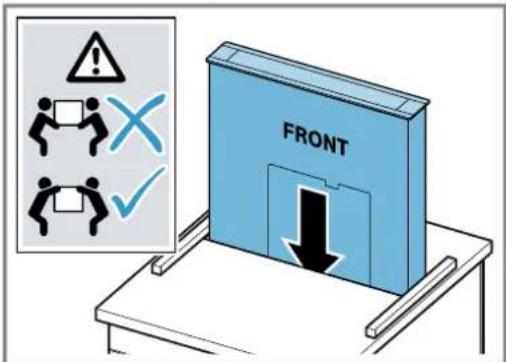

1. Notera: Lägg list under enhetens kortsidor innan du sätter i enheten helt i urtaget. Sätt i enheten uppifrån i bänkskivans urtag.

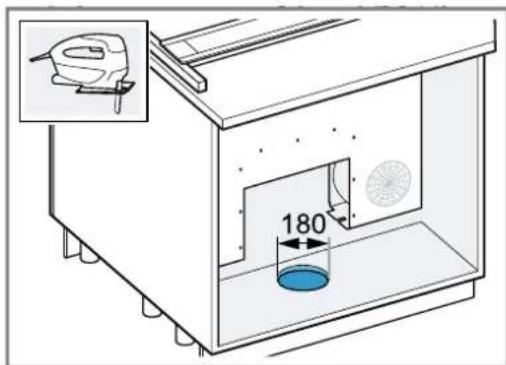

Centrera enheten i urtaget så att den inte kantrar. 4. Markera urtaget för rördragningen:

• Fäst evakueringsslangen på fläktdelsanslutningen.

• Skjut in fläktdelen i styrningen och skruva fast med en skruv.

• Markera rördragningens placering på stombotten.

• Lossa skruven och ta bort fläktdelen igen.

• Såga upp urtaget för rördragningen.

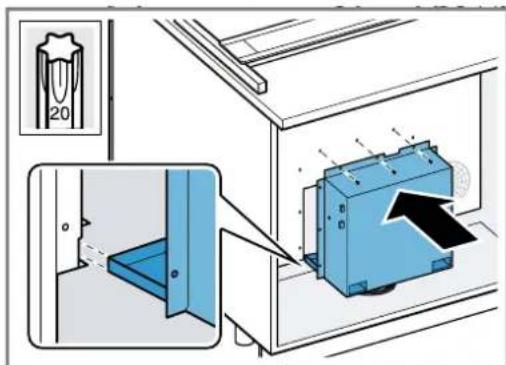

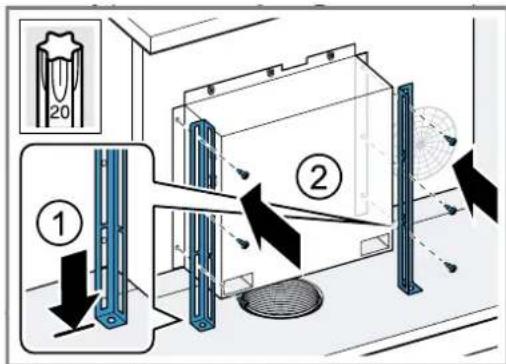

1. Skjut in fläktdelen i styrningen, röranslut och skruva fast fläktdelen.

1. Stötta upp enheten underifrån och ta bort listerna.
2. Sätt enheten helt i urtaget.
3. Rikta upp skenorna mot botten ⑩ch fäst i sidled ②

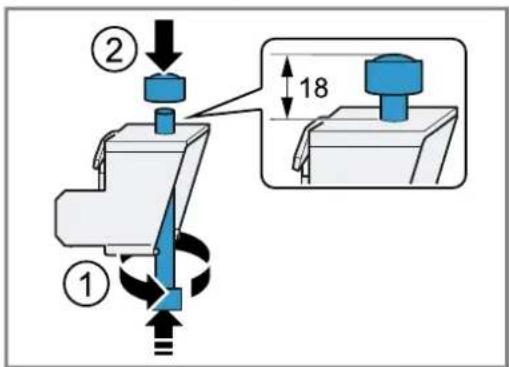

1. Sätt i skruvarna underifrån och dra åt muttrarna.

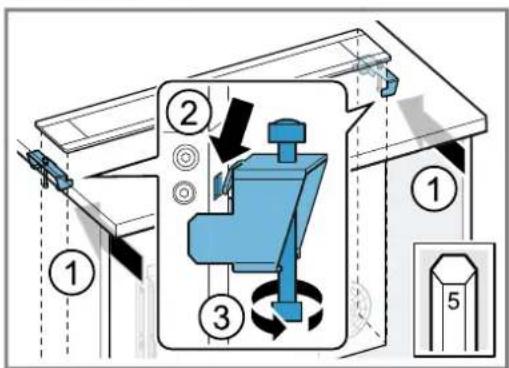

1. Rikta upp enheten mot hällen ①och spänn mot bänkskivan ②.③

1. Sätt i och snäpp fast uppsamlingsbehållaren.

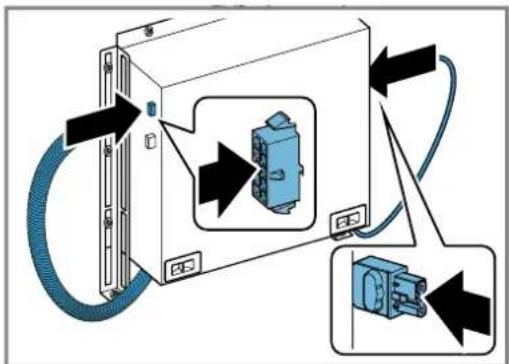

1. Sätt i sladden på fläktdelen.

1. Skjut glasskivan ända in till anslaget i styrningarna.

√ Glasskivan rör sig nedåt och enheten stänger.

1. Sätt i metallfiltren.

→ "Sätta i filtren", Sid. 11

Innholdsfortegnelse

BRUKSANVISNING

Slå av apparatet när det ikke trengs lenger.

Slå av lyset när det ikke trengs lenger.

Her får du vite det viktigste om betjening av apparatet.

7.1 Slå på apparatet

7.4 Slå på intensivtrinn

Forutsetning: Apparatet er slätt på.

7.7 Slå på automatisk modus ^1

7.8 Slå av automatisk modus ^1

- Ikke bruk väte svampkluter.

Læg låg på under madlavning.

1. Sæt fedtfiltrene på plads.

→ "Montage af fedtfiltre", Side [64]

BSH Hausgeräte GmbH

Carl-Wery-Straße 34

81739 München

GERMANY

Tillverkad av BSH Hausgeräte GmbH under varumärkeslicens från Siemens AG
