SPU6ZMS35E - Diskmaskiner BOSCH - Gratis bruksanvisning och manual

Produkttyp	Inbyggd diskmaskin
Märke	Bosch
Modell	SPU6ZMS35E
Höjd	86 cm (uppskattning)
Bredd	60 cm (standard)
Djup	55 cm (uppskattning)
Vikt	Cirka 45 kg
Elförsörjning	220-240 V, 50 Hz
Kapacitet	13 kuvert (standard)
Huvudfunktioner	Filtersystem, roterande spridararmar, Variolåda, EmotionLight, TimeLight
Löpande underhåll	Regelbunden rengöring av filter, kontroll av spridararmar, rengöring av tätningar
Säkerhet	Koppla ur före reparation; risk för elektrisk stöt, skärskador, brännskador
Verktyg som behövs för reparation	Torx-skruvmejsel T20, T15, platt skruvmejsel, plattång
Utbytbara delar	Arbetsbänk, korgsystem, Variolåda, spridararmar, filter, nätsladd, diskmedelslock, pump lock, sidovägg, frontlucka, kontrollpanel, dörrfjädrar, sockelfront, sockelplåt, överloppsledning, innerdörr, gångjärn, dörrtätningar, EmotionLight, TimeLight
Reparerbarhet	Designad för att vara reparerbar av användaren; manualen innehåller detaljerade instruktioner
Användarmanual	Finns som gratis PDF på notice-facile.com

Vanliga frågor - SPU6ZMS35E BOSCH

Hur rengör jag filtren på min Bosch SPU6ZMS35E diskmaskin?

För att rengöra filtren, ta bort grovfiltret genom att vrida moturs, ta sedan ut filtersystemet. Rengör under rinnande vatten och sätt tillbaka genom att rikta in pilarna. Se till att låsklackarna är i ingrepp.

Hur byter jag ut spridararmen?

För att byta en spridararm, lyft av den. För att sätta tillbaka, sätt i den och vrid tills det klickar. Du kan göra detta utan verktyg.

Vad gör jag om diskmaskinen inte startar?

Kontrollera först elförsörjningen och att luckan är ordentligt stängd. Kontrollera att nätsladden är ansluten. Om problemet kvarstår, se hela manualen eller kontakta kundtjänst.

Hur byter jag ut nätsladden?

Koppla ur apparaten och stäng av strömmen. Ta bort den gamla kabeln genom att försiktigt flytta den upp och ner. Anslut den nya kabeln i uttaget tills du hör ett klick. Se till att den sitter fast ordentligt.

Hur demonterar jag frontluckan?

Öppna luckan, ta bort de fyra skruvarna på kontrollpanelen och de två skruvarna på varje sida. Håll luckan stilla på ena sidan och ta bort de återstående skruvarna. Luckan kan sedan tas bort.

Hur byter jag ut nedre dörrtätningen?

Ta bort hållarklämmorna, lossa överloppskanalen, ta sedan bort den gamla tätningen. Sätt i den nya tätningen med stängningsventilen i innerdörren och fäst den med klämmorna.

Hur återställer jag apparaten?

Återställningsproceduren beskrivs inte i denna manual. Försök att koppla ur apparaten i en minut och sedan ansluta igen. Om problemet kvarstår, se hela manualen eller kontakta support.

Hur rengör jag spridararmarna?

Ta bort spridararmarna genom att lyfta dem. Rengör munstyckena under rinnande vatten. Sätt tillbaka dem genom att sätta i dem och vrida tills de klickar.

Var hittar jag reservdelar till denna modell?

Använd endast originalreservdelar från Bosch. Du kan beställa dem via Bosch kundtjänst eller auktoriserade återförsäljare. Se artikelnumren i manualen, till exempel [00614935] för tablettguiden.

Hur använder jag Variolådan?

Variolådan används för att förvara bestick eller små föremål. För att demontera den, böj handtagets utskott inåt och ta bort det. För att sätta tillbaka, gör omvänd ordning.

BRUKSANVISNING SPU6ZMS35E BOSCH

Brug skruer på 4 x 16 mm.

4.2 Montering av kurvsystem 612

4.2.1 Montering av tablettrenne for 86 cm modell 612

4.4.2 Montering av spylearm 616

4.5.2 Montering av filtre 617

4.6 Montering av sprayhode for stekebrett 618

4.8 Utskiftning av vaskemiddellokket 620

4.8.1 Demontering av vaskemiddellokk 620

4.8.3 Montering av vaskemiddellokk 620

4.12.1 Demontering av betjeningspanel 626

4.2 Montering av kurvsystem

Forutsetning:

4.8 Utskiftning av vaskemiddellokket

4.8.1 Demontering av vaskemiddellokk

4.8.3 Montering av vaskemiddellokk

4.10.2 Montering av sidepanel

1. Sett sidepanelet inn i bunnkaret (1).

4.12.2 Montering av betjeningspanel

Bruk skruer 4 x 16 mm.

Plasser enden av pakningen rett mot fronten under den indre døren. Pakningen skal ligge så langt mot siden av beholderen som mulig.

1.2 Symbolförklaringar....888

1.2.1 Faronivåer 888

1.2.2 Risksymboler 888

1.2.3 Varningarnas struktur 889

1.2.4 Allmänna symboler 889

Säkerhet....890

2.1 Allmänna säkerhetsanvisningar....890

2.1.1 Alla hushållsmaskiner....890

Verktyg och hjälpmedel....891

Reparation 892

4.1 Byta arbetsbänk 892

4.1.1 Ta bort arbetsbänk 892

4.1.2 Montera arbetsbänk 892

4.2 Montera korgsystem 893

4.2.1 Montera en tablettkana för 86 cm-modellen 893

4.2.2 Montera koppstödsklämma 893

4.2.3 Montera ánginsats 894

4.3 Byta varioDrawer 895

4.3.1 Ta bort varioDrawer 895

4.3.2 Montera varioDrawer....896

4.4 Byta sprutarmar....897

4.4.1 Ta bort sprutarm 897

4.4.2 Montera sprutarm....897

4.5 Byta filter....898

4.5.1 Ta bort filter 898

4.5.2 Montera filter 898

4.6 Montera spruthuvud för bakplät 899

4.7 Byta nätsladd 900

4.7.1 Dra ur nätsladd 900

4.7.2 Sätta i nätsladd....900

4.8 Byta diskmedelskápa....901

4.8.1 Ta bort diskmedelskåpa....901

4.8.2 Sätta in fjädern 901

4.8.3 Montera diskmedelskápa 901

4.9 Byta hölje för avloppsvattenpump 902

4.9.1 Ta bort hölje för avloppsvattenpump 902

4.9.2 Montera hölje för avloppsvattenpump 902

4.10 Byta sidopanel 903

4.10.1 Ta bort sidopanel....903

4.10.2 Montera sidopanel....904

4.11 Byta yttre lucka 905

4.11.1 Ta bort yttre lucka....905

4.11.2 Montera yttre lucka 905

4.12 Byta manöverpanel 907

4.12.1 Ta bort manöverpanel....907

4.12.2 Montera manöverpanel 907

4.13 Sätta fast luckfjädrar 908

4.14 Byta fotpanel 910

4.14.1 Ta bort fotpanel 910

4.14.2 Montera fotpanel 910

4.15.1 Ta bort sockelplåt 911

4.15.2 Montera sockelplåt 911

4.16 Byta översvämningsledning 912

4.16.1 Ta bort översvämningskanal 912

4.16.2 Montera översvämningsledning....913

4.17 Byta inre lucka 915

4.17.1 Ta bort inre lucka....915

4.17.2 Montera inre lucka 915

4.18 Byta gångjärn 916

4.18.1 Ta bort gångjärn....916

4.18.2 Montera gångjärn 916

4.19 Byta luckans tätning (nedre) 919

4.19.1 Ta bort luckans tätning....919

4.19.2 Montera luckans tätning....920

4.20 Byta luckans tätning (övre) 921

4.20.1 Ta bort luckans tätning....921

4.20.2 Montera luckans tätning....921

Reparationsinformation - Diskmaskin

4.21 Byta EmotionLight 922

4.21.1 Ta bort EmotionLight....922
4.21.2 Montera EmotionLight 922

4.22 Byta TimeLight 925

4.22.1 Ta bort TimeLight....925
4.22.2 Montera TimeLight 925

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
⚠ FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
⚠ WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
⚠ FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
	Allmänt varningsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en vaming som vamar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
	Identifiering av en länk till en videohandledning
	Identifiering av verktyg som behövs
	Identifiering av villkor som måste vara uppfyllda
	Identifiering av ett tillstånd (om ..., så ...)
	Identifiering av ett resultat
Start Identifiering av en tangent eller knapp
[00123456] Identifiering av ett materialnummer
Status Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skruvmejsel torx T20 med borrhål [00340764]	100 mm, för skruvar med säker-hetsstift
Skruvmejsel torx T15	Längd 80 mm
Spärskruvmejsel Blad	10 mm x 1,6 mm x 200 mm
Spetstång [00340871]	Längd: 200 mm, rak

Reparation

4.1 Byta arbetsbänk

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Maskinen är fritt åtkomlig.

4.1.1 Ta bort arbetsbänk

1. 1. Tryck báda lässpakarna under arbetsbänken uppät (1).

2. Lyft upp arbetsbänken nägot framtill (2).

1. 1. Tryck arbetsbänken bakåt (3).

2. Tryck bort arbetsbänken bakåt (4).

1. Ta bort arbetsbänken.

4.1.2 Montera arbetsbänk

Montera i omvänd ordning.

Reparation

4.2 Montera korgsystem

Förutsättning:

Den aktuella korgen har tagits bort från maskinen.

4.2.1 Montera en tablettkana för 86 cm-modellen

Nödvändiga verktyg:

Tablettstyrning [00614935]

Koppstödsklämma [00618565]

1. Sätt in tablettkanan diagonalt framtill på korgen.

2. Centrera och snäpp fast tablettkanan i rätt läge.

4.2.2 Montera koppstödsklämma

Nödvändiga verktyg:

Tablettstyrning [00614935]
Koppstödsklämma [00618565]

När koppar diskas kan koppstödsklämman vikas upp. Den extra vinkeln minskar mängden vatten som samlas på botten av kopparna. Vid höga glas rekommenderar vi att koppstödsklämman lämnas nedvikt. Om de övre korgarna har plastinsatser som tillval måste de först tas bort.

1. Ta bort plastinsatsen.

1. Snäpp koppstödsklämman på plats.

1. Sätt in sakerna som ska diskas.

4.2.3 Montera ånginsats

Nödvändiga verktyg:

Tablettstyrning [00614935]
Koppstödsklämma [00618565]

Kila in ånginsatsen med änddelarna under korgsystemet.

1. Böj handtagsflikarna inåt.

1. Ta bort handtagen uppåt.

2. Tryck plastsidoinsatserna utåt och tryck dem uppåt ut ur ramen.

1. Bö försiktigt styrflikarna utåt.

1. Dra ut vikpinnama ur flikarna.

2. Tryck ut metallramen fram ur hållarna.

1. Tryck ut metallramen ur styrningen bakåt.

4.3.2 Montera varioDrawer

Montera i omvänd ordning.

Reparation

4.4 Byta sprutarmar

4.4.1 Ta bort sprutarm

1. Ta bort sprutarmen genom att dra upp den.

1. Vrid sprutarmen (1) och ta bort den (2).

▶ Sätt in sprutarmen.
Sprutarmen snäpper fast i sitt läge.

Reparation

4.5 Byta filter

4.5.1 Ta bort filter

1. Vrid grovfiltret moturs (1) och ta bort filtersystemet (2).

Kontrollera att inga främmande föremål faller ner i sumpen.

1. Ta bort mikrofiltret genom att dra ner det.

1. Tryck ihop låsfästena (1) och lyft ut grovfiltret (2).

1. Sätt ihop filtersystemet igen.

Se till att låsfästena på grovfiltret snäpper fast på plats.

1. Sätt in filtersystemet i maskinen och vrid grovfiltret medurs.

Se till att pilmarkeringarna ligger i linje med varandra.

Reparation

4.6 Montera spruthuvud för bakplåt

1. Ta bort överkorgen.
2. Sätt in spruthuvudet för bakplåt i hållaren (1) och vrid åt höger (2).

Spruthuvudet för bakplåt snäpper fast i sitt läge.

Reparation

4.7 Byta nätsladd

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig.

4.7.1 Dra ur nätsladd

För försiktigt nätsladdens kontakt upp och ner och dra ut den ur uttaget.

4.7.2 Sätta i nätsladd

OBS!

Överhettning av huvudanslutning!

Brandrisk

Sätt in nätsladden ordentligt tills den snäpper fast.

Sätt in nätsladdens kontakt i uttaget tills kontakten snäpper fast i sitt läge med ett hörbart klick.

Reparation

4.8 Byta diskmedelskåpa

En liten skruvmejsel kan användas för att bända med.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Luckan har öppnats.
√ Diskmedelskåpan har öppnats.

4.8.1 Ta bort diskmedelskåpa

1. Skjut in diskmedelskápan 5 mm.
2. Bänd ut diskmedelskåpan nedtill från styrskenoma och ta bort diskmedelskåpan upptill från styrskenorna.
3. Ta bort fjädem.

4.8.2 Sätta in fjädern

1. Sätt in fjäderns långa ände i monteringshålet på diskmedelsfördelaren (1).

1. Sätt in fjäderns korta ände i monteringshålet på diskmedelskåpan (2).
2. Tryck in kápan i diskmedelsfördelaren (3).

4.8.3 Montera diskmedelskåpa

1. Sätt in diskmedelskåpan 5 mm före det helt öppna läget i styrskenorna på ena sidan. Tryck med mättlig kraft in den motsatta sidan i styrskenorna.
2. Kontrollera att diskmedelskäpan fungerar.

Reparation

4.9 Byta hölje för avloppsvattenpump

Förutsättning:

Korgen har tagits bort.
√ Filtren har tagits bort.→898

4.9.1 Ta bort hölje för avloppsvattenpump

1. Ös ut eventuellt vatten.

Använd en svamp vid behov.

1. Lirka av pumphöljet med en sked och ta tag i det i tvärstycket.

1. Lyft pumphöljet inåt i vinkel och ta ut det.

4.9.2 Montera hölje för avloppsvattenpump

Sätt in pumphöljet (1) och tryck ner det (2).

Pumphöljet snäpper fast i sitt läge.

Reparation

4.10 Byta sidopanel

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig.
Fristäende maskiner: Arbetsbänken har tagits bort.

4.10.1 Ta bort sidopanel

1. Ta bort skruvarna från sidopanelen (1).

1. Luta sidopanelen lite utåt längst upp (2).
2. Sänk sidopanelen och dra ut den ur sockelträget (3).

Reparation

4.10.2 Montera sidopanel

1. Sätt in sidopanelen i sockelträget (1).

1. Tryck sidopanelen mot maskinen (2).
2. Sätt fast sidopanelen med skruvar (3).

Reparation

4.11 Byta yttre lucka

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.11.1 Ta bort yttre lucka

Ta bara bort skruvarna som beskrivs i stegen som följer.

1. Öppna luckan.
2. Ta bort de fyra skruvarna.

Säkra luckan genom att hålla i den på ena sidan.

Ta bort de två skruvarna.

Reparation

Förutsättning:

√ Isoleringsfilten har satts på rätt plats och satts fast på insidan av den yttre luckan.
Gångjärn har satts in i den yttre luckan.
1. Stäng den inre luckan utan att den snäpper fast.
2. Tryck den yttre luckan uppåt under manöverpanelen (1).

1. Tryck den yttre luckan mot den inre luckan och håll den där (2).

4.

Säkra luckan genom att hålla i den på ena sidan.

Öppna luckan och säkra den med två skruvar (4 x 11 mm metallskruvar).

1. Säkra den yttre luckan med fyra skruvar (4 x 11 mm metallskruvar).

Om en driftmodul är defekt måste hela manöverpanelen bytas.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Den yttre luckan har tagits bort.
Den yttre luckan har tagits bort (helintegrerad/integrerad).

4.12.1 Ta bort manöverpanel

1. Lossa elanslutningarna från manöverpanelen och sensom för låg spolglansnivå (1, 2).

1. Lossa jordkabeln (3) (tillval).
2. Öppna maskinens lucka.

3. Säkra manöverpanelen så den inte faller ner (håll fast den).

4. Ta bort de sex skruvarna.

1. Ta bort manöverpanelen.

4.12.2 Montera manöverpanel

Använd skruv 4 x 16 mm.

Montera i omvänd ordning.

Reparation

4.13 Sätta fast luckfjädrar

1. Ta bort sladdledningshöljet.

1. 1. Öppna luckan något (1).

2. Sätt fast den i spåret på sockelträget (2).

3. Stäng sakta luckan (3).

Sladdsystemet sätter fast sig automatiskt på luckans gångjäm.

Reparation

1. 1. Stäng luckan något (4).

2. Flytta spåret bakåt och släpp luckans gångjärn (5).

3. Öppna luckan (6).

1. Upprepa proceduren på andra sidan av maskinen.

Reparation

4.14 Byta fotpanel

Fötterna är identiska och kan bytas sinsemellan.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Den yttre luckan har tagits bort.
Den yttre luckan har tagits bort (helintegrerad/integrerad).

4.14.1 Ta bort fotpanel

1.

Felaktig borttagning.

Om fotpanelen lossas på sidan och tas bort kan de två fästena brytas av. Om bara ett fäste skadas går det alt byta sida då fästena är identiska.

Det är bästa att lägga något under maskinen framtill på sidan för att avlasta fotpanelen med fötterna.

1. För in en skruvmejsel i styrningarna (1) och lossa spärren genom att trycka nedåt.

1. Lyft av panelen.

2. Ta ut fötterna framåt (1).

1. Sätt in fötterna.
2. Sätt fast fotpanelen längst upp (1) och tryck ner den tills den snäpper på plats så det hörs (2).

4.15 Byta sockelplåt

Sockelplåten sitter nedtill på framsidan.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Skåpfronten (tillval) har tagits bort.
Den yttre luckan har tagits bort.
Den yttre luckan har tagits bort (helintegrerad/integrerad).
√ Fotpanelen har tagits bort (tillval).→910

4.15.1 Ta bort sockelplåt

1. Ta bort de tvá skruvarna (1).

1. Lösgör fästelementen (2).

2. Luta försiktigt sockelplåten framåt (1).

Beroende på modell kan kontakten till EmotionLight fortfarande sitta fast i sockeln.

Lås upp kontakten på fängstarmen och dra den bakåt (tillval) (2).

4.15.2 Montera sockelplåt

Montera sockelplåten i omvänd ordning.

Reparation

4.16 Byta översvämningsledning

Översvämningsledningen sitter fram nedtill på maskinen.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Skåpfronten har tagits bort (tillval).
Den yttre luckan har tagits bort.
√ Fotpanelen har tagits bort (tillval).→910
Sockelplåten har tagits bort.→911

4.16.1 Ta bort översvämningskanal

Restvatten

- När avloppsslangen tas bort kan det rinna ut restvatten.

- Fånga upp vattnet eller ta bort det från bottenplåten med sugspruta.

1. Bänd ut låsmekanismen längst upp (1, 2).

1. Lossa fästelementet längst upp.

1. 1. Sätt in en skruvmejsel under metallspärren (1).

2. Lossa försiktigt metallklämman (2).

1. Lyft av översvämningsledningen.

4.16.2 Montera översvämningsledning

Risk för vattenskador på grund av felaktig montering av översvämningsledningen! Sätt in översvämningsledningen rätt på botten i socketträgets styrning. Snäpp fast översvämningsledningen på rätt plats längst upp.

1. 1. Sätt översvämningsledningen i rätt position (1).

2. För in översvämningsledningen i tätningen (2).

3. Tryck in översvämningsledningen i tätningens styrning (3).
4. Sätt in översvämningsledningen försiktigt (4).
5. Knäpp fast översvämningsledningen (5).

1. Kontrollera monteringen till vänster och höger. 3. Kontrollera att den sitter fast ordentligt.

1. Knäpp fast metallklämman på vänster och höger sida.

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.17.1 Ta bort inre lucka

1. Ta bort skruvarna (1).
2. Ta bort den inre luckan uppät (2).

1. Sätt fast luckans gångjärn med skruvar.
2. Sätt den inre luckan på luckans gångjärn.
3. Sätt fast den inre luckan med skruvar.

4.17.2 Montera inre lucka

1. Tryck luckans tätning mot fronten.
2. Flytta den inre luckan bakom luckans tätning.
3. Stäng den inre luckan.
4. Tryck luckans tätning uppåt. Sidodelarna pekar uppåt.
5. Flytta luckans gångjärn uppåt.

Reparation

4.18 Byta gångjärn

Förutsättning:

√ Maskinen är bortkopplad från strömförsörjningen.
Den yttre luckan har tagits bort.
Sockelpläten har tagits bort.
√ Fotpanelen har tagits bort (tillval).
Luckans fjädrar har tagits bort.
√ Manöverpanelen har tagits bort.
Kabelknippeshållaren nere till höger har tagits bort.
Översvämningsledningen har lossats.

4.18.1 Ta bort gångjärn

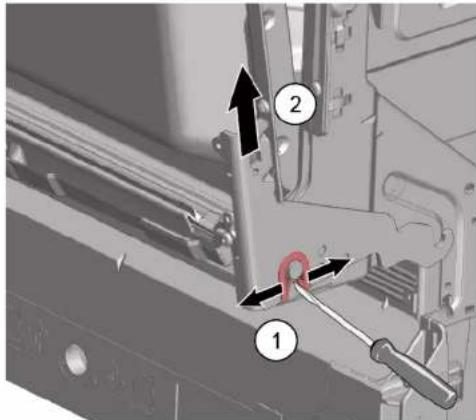

1. Lossa fångstarmarna med en skruvmejsel (1) och dra ut luckan uppåt tillsammans med gångjärnen (2).

1. Lossa jordanslutningen på luckans gångjärn.

1. Ta bort två skruvar från varje gångjärn på den demonterade luckan för att ta av den.

4.18.2 Montera gångjärn

FARA!

Risk för elstötar på grund av strömförande delar!

Livsfara på grund av elstötar vid felaktiga reparationer

Elektriska delar ska repareras av behörig elektriker.

Lát utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Reparation

1. Tryck på luckans tätning på underkanten av den inre luckan.

1. Sätt dit gångjärnen på varje sida (1). Sätt fast gångjärnet och lucktätningens plasthållare mot den inre luckan (2) med två skruvar var.

1. Haka i gångjärnen tillsammans med den inre luckan (1).

1. Placera försiktigt den nedre lucktätningen över behållarens översvämningsrännor (2) och kontrollera att de sitter rätt.

2. Haka i gångjärnen (3).

6.

Om jordanslutningen saknas kan det leda till nätspänning på luckan.

Reparation

Gör en jordanslutning.

1. Montera två fästclips på den nedre lucktätningen.

Reparation

4.19 Byta luckans tätning (nedre)

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
Den yttre luckan har tagits bort.
Sockelpläten har tagits bort.→911
√ Fotpanelen har tagits bort (tillval).→910
Luckans fjädrar har tagits bort.
√ Manöverpanelen har tagits bort.
Kabelknippeshållaren nere till höger har tagits bort.

4.19.1 Ta bort luckans tätning

1. Ta bort de två fästclipsen på den nedre lucktätningen (1, 2).

1. Ta bort översvämningskanalen.

1. Lyft av översvämningsavloppet.

1. Ta bort den nedre lucktätningen från den inre luckan.

4.19.2 Montera luckans tätning

1. Sätt tätningshättorna till vänster och höger om tätningsskenan med lucktätningen.

1. Sätt in lucktätningen med tätningsklaffen i den inre luckan.
2. Sätt fast lucktätningen med två fästclips.

4.20 Byta luckans tätning (övre)

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.

4.20.1 Ta bort luckans tätning

Ta bort lucktätningen från innerramen.

4.20.2 Montera luckans tätning

Lucktätningen måste skäras till rätt längd innan den monteras. Det innebär 1750 mm för maskiner med 81 cm höjd och 1850 mm för maskiner med 86 cm höjd.

1. Förbered en passande lucktätning.
2. Se till att tätningsprofilen monteras i rätt läge.

1. Den vita punkten måste vara i nivå med tätningslisten.

Tätningen får inte vara vägig eller sträckt vid hömen. Tätningen skärs av diagonalt i ändarna och smalnar av i botten av behållaren fram.

Placera tätningssänden rakt mot framsidan under den inre luckan. Tätningen ska så långt det går ligga mot behållarens sida.

Rätt monterad lucktätning:

EmotionLight sitter på sköljbehållarens övre utvändiga front.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning. √ Apparaten är bortkopplad från vattenförsörjning.
√ Maskinen är fritt åtkomlig.
√ Arbetsbänken har tagits bort (tillval).
Höger sidopanel har tagits bort (tillval).→903

4.21.1 Ta bort EmotionLight

1. Lossa fästkroken baktill (1).

1. Ta bort hållaren uppåt (2).
2. Dra ut kontakten ur anslutningen (nere till höger på maskinens front).

2021-03-22_9001630796 Copyright BSH Hausgeräte GmbH Sida 922 av 965

1. Ta bort elanslutningen från elmodulen.

1. Sätt in hållaren i sköljbehållarens ram (1).

1. Haka i fästkroken (2).

3.

Montera kabeln nedtill på höger sida.

Byt endast TimeLight som komplett del. TimeLight-modulen sitter fast baktill på sockelplåten.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
√ Apparaten är bortkopplad från vattenförsörjning.
√ Fotpanelen har tagits bort.→910
Sockelplåten har tagits bort och vridits.→911

4.22.1 Ta bort TimeLight

1. Böj fästelementen (1) något inát.

1. Böj tillbaka fästelementen (1) igen.

1. Tryck in TimeLight-modulen i styrningen (2).
2. Koppla ihop elanslutningen.
