18042 - Vibrationsplatta Masalta - Gratis bruksanvisning och manual
Hitta enhetens manual gratis 18042 Masalta i PDF-format.
| Produkttyp | Vibrationsplattvibrator |
| Märke | Masalta |
| Modell | 18042 |
| Motoreffekt | 6,5 HK |
| Bränsletyp | 95 oktan blyfri bensin |
| Oljetyp | SAE30 |
| Plattmått | 46 × 61 cm |
| Vibrationer per minut | 7000 |
| Kompressionsdjup | 27 cm |
| Centrifugaltryck | 19,8 kN |
| Drivhastighet | 27 m/min |
| Effektivitet | 700 m³/h |
| Vikt | 90 kg |
| Ljudtrycksnivå | 102,2 dB(A) (Kpa: 3 dB(A)) |
| Ljudeffektnivå | 105,2 dB(A) (Kpa: 3 dB(A)) |
| Vibrationsnivå | 4-9 m/s² (K: 1,5 m/s²) |
| Oljekapacitet | Cirka 0,6 L |
| Luftfiltertyp | Skumfilter |
| Motortyp | 4-takts bensinmotor |
| Startsystem | Repstart |
| Kopplingstyp | Centrifugalkoppling |
| Drivsystem | Kilrem |

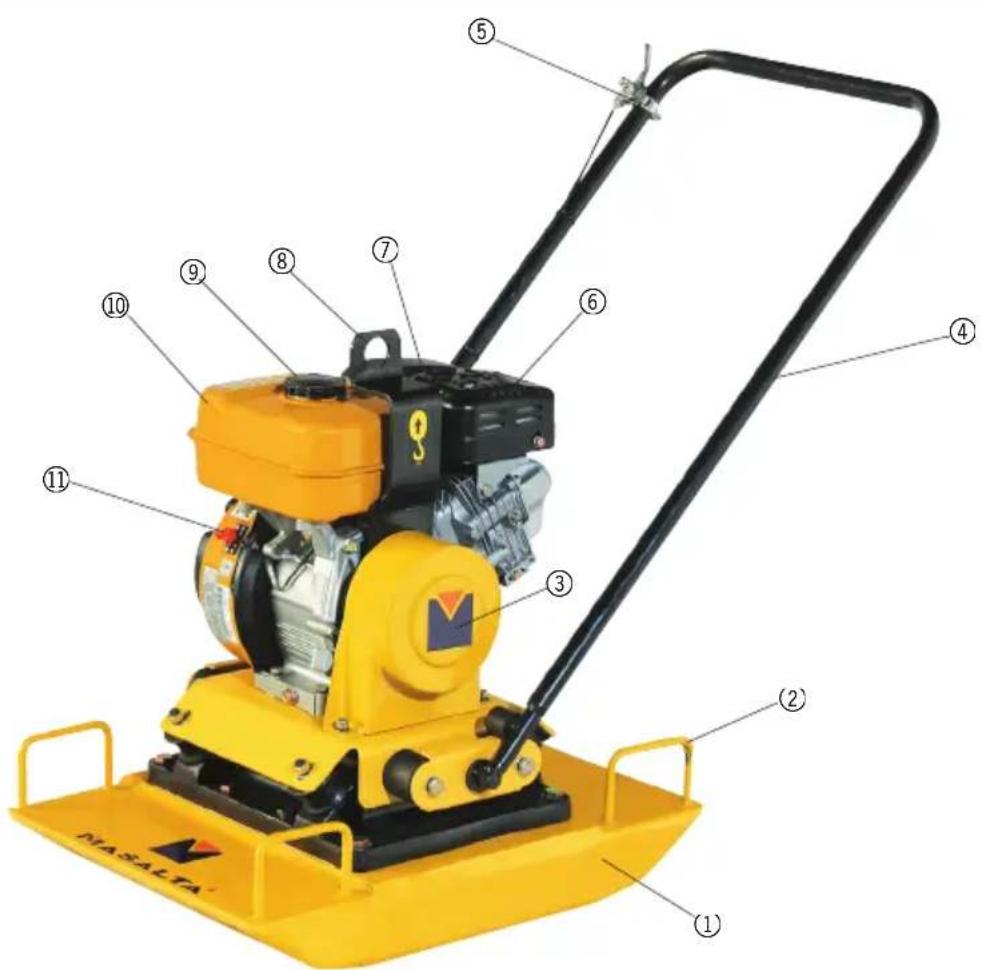

| Huvudkomponenter | Vibrationsplatta, lyfthandtag, kilremskydd, handtag, gasreglage, ljuddämpare, luftfilter, lyftögla, påfyllningslock, bensintank, på/av-knapp |
| Underhållsintervall | Oljebyte: första 20 timmar, därefter var 100:e timme; luftfilterrengöring: var 50:e timme; kilremskontroll: var 200:e timme |
| Säkerhetsfunktioner | Stötdämpare, tändskyddsplåt, bränsleavstängning, choke |
| Medföljande tillbehör | Bruksanvisning, tändstiftsnyckel, oljepåfyllningslock |
| Tillverkare | Schou Company A/S, Nordager 31, DK-6000 Kolding, Danmark |
| Överensstämmelse | CE, EN 500-1:2006+A1:2009, EN 500-4:2011, EN55012:2007, maskindirektivet 2006/42/EG |
Vanliga frågor - 18042 Masalta
Användarfrågor om 18042 Masalta
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Vibrationsplatta i PDF-format gratis! Hitta din manual 18042 - Masalta och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. 18042 av märket Masalta.
BRUKSANVISNING 18042 Masalta
Periodiske eftersyn:
Kontrollér oliestanden i vibratoren.
Modellnummeret står på fremsiden av denne bruksanvisningen og på produktets typeskilt.
Når det gjelder:
- Reklamasjoner
- Reservedeler
- Returvarer
- Garantivarer
- www.schou.com
Produsert i Kina
Produsent:
Schou Company A/S
Nordager 31
DK-6000 Kolding
För att du ska få så stor glädje som möjligt av din nya plattvibrator rekommenderar vi att du läser denna bruksanvisning och de medföljande säkerhetsföreskrifterna innan du börjar använda den. Vi rekommenderar dessutom att du sparar bruksanvisningen ifall du behöver läsa informationen om de olika funktionerna igen.
Plattvibratorn används till att vibrera jord, grus eller sand vid olika anläggningsarbeten, t.ex. när man ska lägga kakel eller asfaltera.
Tekniska data
Plattmått: 46 × 61 cm
Vibrationer/minut: 7 000
Kompressionsdjup: 30 cm
Centrifugaltryck: 19,8 kN
Framătdrift: 27 m/min
Eff aktivitet: 700 m ^2 /t
Vikt: 90 kg
Ljudtryck, L _OA : 102,2 dB(A), Kpa: 3 dB(A)
Ljudeff ekt, L_NA : 105,2 dB(A), Kpa: 3 dB(A)
Vibrationsnivå: 4-9 m/s', K: 1,5 m/s'
Tabellen nedan visar hur lång tid man dagligen får utsättas för vibrationer om vibrationsbelastningen på 2,5 m/² inte ska överskridas:
| Vibrationsnivå | Max. exponering |
| 2,5 m/s ^2 | 8 timmar |
| 3,5 m/s ^2 | 4 timmar |
| 5 m/s ^2 | 2 timmar |
| 7 m/s ^2 | 1 timme |
| 10 m/s ^2 | 30 minuter |
Säkerhetsföreskrifter
Motorn levereras utan påfylld motorolja. Kom ihåg att fylla på motorolja före användning!
Motorn kör på blyfri bensin. Fyll därför aldrig tanken med blyhaltig bensin, diesel, fotogen eller liknande.
Bensin ska förvaras utom räckhåll för barn i en tydligt märkt och godkänd behållare.
Torka bort eventuell spilld bensin med en torr trasa sedan du har fyllt på bränsle.
Det är förbjudet att röka och tända eld under påfyllning av bensin.
Fyll aldrig på bensin eller motorolja när motorn är igång.
Fyll inte på för mycket bensin eller motorolja, eftersom detta medför brandfara.
Förvara brännbara material på säkert avständ från motorn eftersom avgaserna är mycket varma och kan antända materialen.
Använd aldrig plattvibratorn inomhus.
Avgaserna innehåller kolmonoxid och kolväten, som är livsfarliga för både människor och djur att inandas.
Starta aldrig motorn om luftfi ltret inte är monterat.
Försök att aldrig låta motorns tomgångshastighet överskrida 3 500 v/m, eftersom det kan medföra personskada och skada på motorn.
Rör aldrig vid motorns delar under eller precis efter användning, eftersom dessa då är mycket varma.
Håll händer och fötter på avständ från de rörliga och roterande delarna under användning.
Plattvibratorn får inte användas på branta sluttningar där det fi nns risk för att der välter eller inte går att kontrollera. Se till att vibrationerna från plattvibratorn inte kan förorsaka jordskred som kan vara till fara för andra.
Plattvibratorn får inte köras över elkablar, telefonledningar eller andra installationer som kan skadas av vibrationerna.
Följ alltid samtliga underhållsinstruktioner för motorn i avsnittet Rengöring och underhåll.
Se till att strömbrytaren står i OFF-läge och att ledningen till tändstiftet är frånkopplad innan justeringar, rengöring eller underhåll utförs på plattvibratorn.
Stäng alltid av motorn innan du går ifrån plattvibratorn.
Stå aldrig på plattvibratorn.
Kyla och vibrationer kan orsaka överkänslighet mot kyla (Raynauds syndrom, också känt som "vita, värkande h ngrar"). Se till att kroppen hålls varm under användningen och använd inte plattvibratorn en längre tid åt gången. Om du upplever obehag och fi ngrarna svullnar upp och blir röda och därefter vita och du tappar känseln, bör du uppsöka en läkare. Kraftiga arbetshandskar kan minska vibrationerna i händerna. Plattvibratorn är dessutom utrustad med kraftiga stötdämpare som minskar vibrationerna i handtaget.

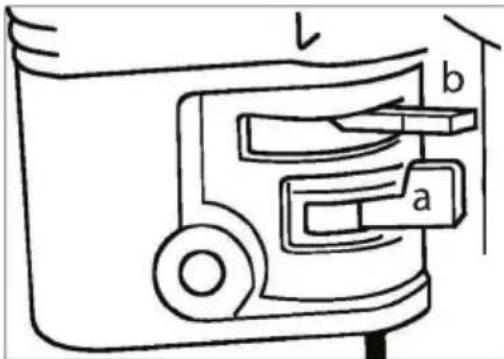

Öppna bränslekranen (a). För chokehandtaget (b) till stängt läge.

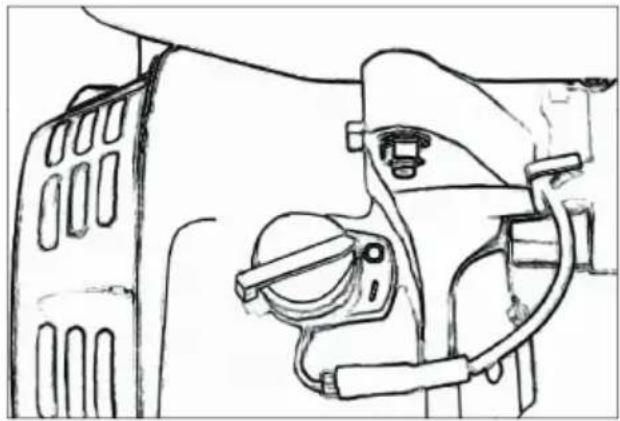

Satt strombrytaren (11) i lage I/ON.
Öppna gasspjället med hjälp av gashandtaget (5).
Starta motorn genom att dra i starthandtaget. När motorn är i gång ska du gradvis öppna choken helt.
Oka motorhastigheten till max med gashandtaget (5).
Plattvibratorn rör sig framåt till följd av vibrationerna. Ta tag om handtaget för att styra plattvibratorn.
Kör långsamt och försiktigt så att plattvibratorn inte blir svår att kontrollera.
Stäng av motorn efter användning genom att ställa huvudströmbrytaren i läget O/OFF
Goda råd om användning
Plattvibratorn fungerar bäst för vibrering, packning av asfalt och korniga material, t.ex. grus. Arbetsområdet ska plattas till och utjämnas före vibrering om det är möjligt
Om underlagets vatteninnehåll är för lågt, packas underlaget inte tillräckligt bra.
Om det är för högt lämnar plattvibratorn vattenfyllda hål efter sig, som reducerar underlagets bärkraft. Torrt underlag ska fuktas innan plattvibratorn används. Om vatteninnehållet är mycket högt stannar motorn
Transport
Plattvibratorn kan fl yttas genom att mar lyfter den i bärhandtagen (2). Observera att plattvibratorn är mycket tung
Plattvibratorn kan fl yttas genom att du lyfter den i lyftpunktet (8). Stä aldrig under plattvibratorn när den lyfts
Rengöring och underhål

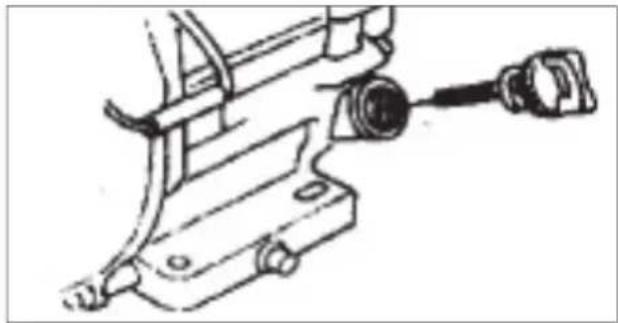

Plattvibratorn ska stå på ett plant underlag. Skruva loss oljestickan, dra ut den och torka den ren. Sätt därefter i den igen utan att skruva den på plats.
Dra ut den på nytt och kontrollera att oljenivån ligger mellan de båda markeringarna på oljestickan. Fyll vid behov på med ny motorolja och skruva därefte fast oljestickan på plats.
Det är lättare att tappa ur oljan när den är varm eftersom den då är tunnare.
Placera lämpligt uppsamlingskär under oljeavtappningsskruven. Skruva loss oljestickan och dra ut den. Lossa oljeavtappningsskruven och låt oljan tappas ut i uppsamlingskärlet.
Skruva tillbaka oljeavtappningsskruven på plats sedan all olja runnit ut. Fyll på ny motorolja i hålet vid oljestickan och kontrollera att oljenivån hamnar mellan oljestickans bägge markeringar.

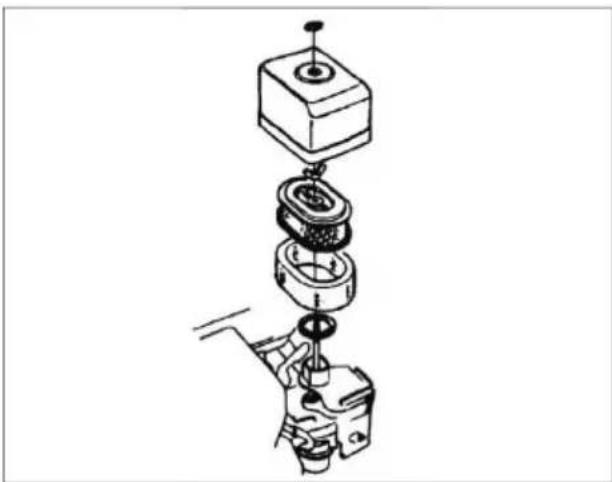

Rengör luftfi ltret genom att lossa vingmuttern på fi Iterlockets (7) ovansida Ta bort locket och rengör fi Iterelemente med tryckluft. Om fi Iterelementet inte kar rengöras ordentligt ska det bytas ut.
Rengöring och underhål
De rörliga delarna ska smörjas vid behov. Vibratorns och kopplingens lager är dock lästa och ska inte smörjas
Översyn före varje användning:
Kontrollera oljenivån i motorn och att motorn inte läcker olja. Kontrollera att alla skruvar, muttrar och monteringar är ordentligt åtdragna. Kontrollera att ingen av plattvibratorns delar är defekta.
Kontrollera att funktionerna fungerar som de ska. Rengör undersidan på vibrationsplattan för att förhindra att materialavlagringar byggs upp
Regelbundna kontroller:
Kontrollera oljenivån i vibratorn
Kontrollera att de vibrationsdämpande gummimanschetterna inte är slitna eller trasiga
Efter de första 20 driftstimmarna:
Byt motorolja

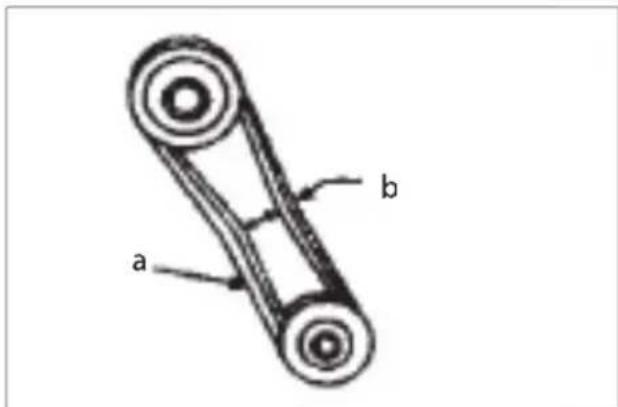

Kontrollera kilremmens spanning genom att lossa på skruvarna på kilremskåpan (3). Ta bort käpan och kontrollera att kilremmen (a) kan svikta 10-15 mm (b)
| Problem Orsak Lösning | ||
| Plattvibratorn körlångsamt ochvibrationerna är svaga | 1. Motorhastigheten är för låg2. Kopplingen är defekt3. Kilremmen är slapp4. Det är för mycket olja i vibratorn5. Vibratorn är defekt6. Lagren är defekta7. Motoreffekten är för låg | 1. Justera hastigheten på gasreglaget2. Reparera kopplingen3. Kontrollera kilremmen och få den eventuellt reparerad eller utbytt4. Tappa ur olja från vibratorn5. Reparera eller byt ut vibratorn6. Byt ut lagren7. Lämna in motorn för översyn och ev. reparation |
| Motorn är svår att starta.Det är bensin i tanken, men ingen gnista från tändstiftet | 1. Der är överspänning i tändstiftet2. Det är kolavlagringar på tändstiftet3. Tändstiftet kortsluter4. Tändstiftets elektrodavstånd är för litet | 1. Kontrollera tändstiftets elektrodavstånd och isolering. Byt ut det vid behov.2. Rengör eller byt tändstiftet3. Kontrollera tändstiftets isolering. Byt ut det vid behov.4. Justera elektrodavständen |
| Motorn är svår att starta.Det är bensin i tanken och gnista från tändstiftet | 1. Strömbrytarknappen eller tändspolen är defekt2. Tändstiftets elektrodavstånd är för litet, eller så är det kolavlagringar på tändstiftet3. Kondensatorn har kortslutit, eller så är dess isolering defekt4. Tändstiftsledningen har kortslutit eller gått av | 1. Reparera eller byt ut de defekta delarna2. Justera elektrodavständen eller rengör tändstiftet3. Reparera kondensatorn4. Byt ut tändstiftsledningen |
| Motorn är svår att starta.Det är bensin i tanken och gnista från tändstiftet.Kompressionen är normal | 1. Fel typ av bränsle är påfyllt2. Det är vatten eller smuts i bränslesystemet3. Luftfiltret är smutsigt | 1. Töm bränslesystemet, skölj igenom det med fotogen och fyll på med blyfri bensin2. Töm bränslesystemet och skölj igenom det med fotogen3. Rengör eller byt ut luftfiltret |
Problemlösning
| Problem Orsak Lösning | ||
| Motorn är svår att starta. Det är bensin i tanken och gnista från tändstiftet. Kompressionen är låg | 1. Insugnings-/utblåsventilen sitter fast eller sitter fel2. Kolvringen och/eller kolven är utslitna/en3. Topplocket eller tändstiftet är inte fastsatt på rätt sätt4. Toppackningen och/eller tändstiftspackningen är defekta | 1. Kontrollera och ev. reparera ventilerna2. Byt ut kolvringen och/eller kolven3. Sätt fast topplocket och tändstiftet4. Byt ut packningarna |
| Det finns inget bränsle i förgasaren | 1. Det finns ingen bensin i tanken2. Bränslekranen öppnas inte på rätt sätt3. Bränslefiltret är tilltäppt4. Lufthålet i tanklocket är tilltäppt5. Det är luft i bränsleslangen | 1. Fyll på bensin2. Smörj bränslekranen och byt ut den om det inte hjälper3. Byt ut bränslefiltret4. Rengör eller byt ut locket5. Avlägsna luften ut bränsleslangen |
| Motoreffekten är låg. Kompressionen är normal och motorn hackar inte | 1. Luftfiltret är smutsigt2. Förgasaren är defekt3. Tändstiftet är defekt | 1. Rengör eller byt ut luftfiltret2. Kontrollera och reparera förgasaren vid behov3. Byt ut tändstiftet |
| Motoreffekten är låg. Kompressionen är normal och motorn hackar | 1. Det är vatten i bränslesystemet2. Tändstiftet är smutsigt3. Tändspolen är defekt | 1. Töm bränslesystemet, skölj igenom det med fotogen och fyll på med blyfri bensin2. Rengör eller byt tändstiftet3. Byt ut tändspolen |
| Motorn är överhettad 1. Tändstiftets värmevärde är fel2. Fel typ av bränsle är påfyllt3. Kylribborna är smutsiga | 1. Byt ut tändstiftet mot ett tändstift med rätt värmevärde2. Töm bränslesystemet, skölj igenom det med fotogen och fyll på med blyfri bensin3. Rengör kylribborna | |
| Varvtalet växlar 1. Regulatorn är feljusterad2. Regulatorn är defekt3. Bränsletillförseln är felaktig | 1. Justera regulatorn rätt2. Byt ut regulatorn3. Kontrollera om det är läckage eller blockeringar i bränslesystemet | |
| Rekylstarten fungerar inte | 1. Startmekanismen är tilltäppt2. Fjädern är lös | 1. Rengör startsystemet med tvål och vatten2. Byt ut fjädern |
Servicecenter
OBS! Produktens modellnummer ska alltid uppges vid kontakt med återförsäljaren.
Modellnumret fi nns på framsidan i denna bruksanvisning och på produktens märkplåt.
När det gäller:
- Reklamationer
- Reservdelar
- Returvaror
- Garantivaror
- www.schou.com
Tillverkad i Folkrepubliken Kina (PRC)
Tillverkare:
Schou Company A/S
Nordager 3
DK-6000 Kolding
Alla rättigheter förbehälles. Innehället i denna bruksanvisning får inte på några villkor, varken i sir helhet eller delvis, återges med hjälp av elektroniska eller mekaniska hjälpmedel, t.ex. genom fotokopiering eller fotografering, ej heller översättas eller sparas i etl informationslagrings- och informationshämtningssystem, utan skriftligt medgivande från Schou Company A/S
EG-försäkran om överensstämmel:
Tillverkare: Schou Company A/S, Nordager 31, 6000 Kolding, Denmark förklarar härmed att
PLATTVIBRATOR
18042
6,5 HK
är framställd i överensstämmelse med följande standarder
EN 500-1:2006+A1:2009
EN 500-4:201
EN55012:2007
enligt bestämmelserna i direktiverna:
2006/42/EG Maskindirektivet
Kirsten Vibeke Jensen
