Märke	Bosch
Modell	KIR20NFF0
Produkttyp	Fristående kylskåp
Matningsspänning	220-240 V AC
Lampa typ	E14, 220-240 V
Justerbara hyllor	Ja
Låda för frukt och grönsaker	Ja
Flaskhylla	Ja
Hylla i dörren	Ja
Justerbara gångjärn	Ja
Utbytbar dörrtätning	Ja
Reparerbarhet av användare	Ja, för utvalda delar
Verktyg som krävs för reparation	Torx TX20 bits
Elsäkerhet	Koppla bort 60 sek. före reparation
Tillämplig förordning	VDE 0701
Vikt	Ej specificerad (se etikett)
Mått	Ej specificerad (se etikett)

Vanliga frågor - KIR20NFF0 BOSCH

Hur byter man ut dörrtätningen på kylskåpet Bosch KIR20NFF0?

För att byta ut dörrtätningen, ta först bort den gamla tätningen genom att lossa den från hörnen. Kontrollera sedan att spåret inte är skadat. Värm lätt den nya tätningen med en hårtork eller varmt vatten för att ge den form, tryck in den i de övre och nedre hörnen och sätt sedan in hela tätningen steg för steg i spåret.

Vilka verktyg behövs för att byta dörrgångjärn?

Du behöver en Torx TX20 bits på 6,3 mm (1/4"). Koppla bort kylskåpet från strömmen, öppna dörren, skruva loss skruvarna på det övre och nedre gångjärnet och ta bort dörren. Montera i omvänd ordning.

Hur tar man bort hyllan från kylskåpet?

För att ta bort en hylla, dra helt enkelt ut den. För att montera den, gör motsatsen. Se till att dörren är öppen.

Hur byter man lampan i kylskåpet?

Koppla bort apparaten från strömmen. Ta bort tillbehör nära lampan. Tryck gallerluckan bakåt och för den framåt för att ta bort den. Skruva loss den gamla lampan (typ E14, 220-240 V) och sätt i en ny. Sätt tillbaka luckan.

Är det farligt att reparera kylskåpet själv?

Ja, det finns risk för elstöt om försiktighetsåtgärder inte vidtas. Koppla bort apparaten från nätet minst 60 sekunder innan du börjar. Använd skyddshandskar och skyddsskor. Efter reparationen, utför en säkerhetstest enligt VDE 0701.

Var kan jag få tag på originalreservdelar till Bosch KIR20NFF0?

Använd endast originalreservdelar från Bosch. Du kan kontakta Boschs kundtjänst eller besöka den officiella webbplatsen för att beställa delar som tätningar, gångjärn, hyllor eller lampor.

Hur rengör man insidan av kylskåpet?

Rengör insidan med en mjuk trasa och ljummet vatten med milt rengöringsmedel. Använd inte slipande rengöringsmedel eller lösningsmedel. Torka väl innan du återansluter.

Vad betyder det om dörrtätningen har små sidohål?

Små sidohål i dörrtätningen är funktionella och nödvändiga för ventilation. De indikerar inte ett tillverkningsfel.

Hur justerar man gångjärnet om dörren inte stänger ordentligt?

Om kylskåpet har justerbara gångjärn kan du optimera stängningen genom att justera gångjärnsskruvarna. Se manualen för exakt procedur. En lätt deformation av tätningen är normal och påverkar inte funktionen.

Hur länge ska kylskåpet vara frånkopplat före reparation?

Koppla bort apparaten från elnätet i minst 60 sekunder innan du påbörjar reparationsarbete för att undvika risk för elstöt.

BRUKSANVISNING KIR20NFF0 BOSCH

4.3.1 Demontering av hylle 237

4.3.2 Montering av hylle.... 237

1.2 Symbolförklaringar.... 333

1.2.1 Faronivåer 333

1.2.2 Risksymboler.... 333

1.2.3 Varningarnas struktur 334

1.2.4 Allmänna symboler.... 334

Säkerhet 335

2.1 Allmänna säkerhetsanvisningar.... 335

2.1.1 Alla hushållsmaskiner.... 335

Verktyg och hjälpmedel.... 336

Reparation 337

4.1 Byta dörrpackning.... 337

4.1.1 Ta bort dörrpackning 337

4.1.2 Montera dörrpackning 337

4.2 Byta dörrens gångjärn.... 340

4.2.1 Ta bort dörrens gångjärn 340

4.2.2 Montera dörrens gångjärn 341

4.3 Byta hylla 342

4.3.1 Ta bort hylla.... 342

4.3.2 Montera hylla.... 342

4.4 Byta flaskhylla 343

4.4.1 Ta bort flaskhylla.... 343

4.4.2 Montera flaskhylla 343

4.5 Byta dörrhylla 344

4.5.1 Ta bort dörrhylla.... 344

4.5.2 Montera dörrhylla.... 344

4.6 Byta frukt- och grönsakslåda 345

4.6.1 Ta bort frukt- och grönsakslåda.... 345

4.6.2 Montera frukt- och grönsakslåda 345

4.7 Byta lampa.... 346

4.7.1 Ta bort lampa 346

4.7.2 Montera lampa.... 346

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en vaming som vamar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innar reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta dörrens gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.

4.2.1 Ta bort dörrens gångjärn

1. 1. Skruva ur de två skruvarna (1).

2. Lossa det övre gångjärnet (2)

3. Flytta ut dörren med det övre gångjärnet (3).

1. 1. Ta bort dörren (1).

2. Ta bort det övre gångjärnet (2).

Det övre gångjärnet har tagits bort.

Reparation

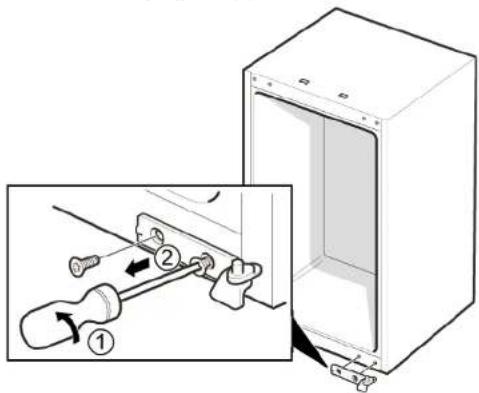

1. 1. Skruva ur de två skruvarna (1).

2. Ta bort det nedre gångjärnet (2).

Det nedre gångjärnet har tagits bort.

4.2.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta hylla

Förutsättning:

Dörren är öppen.

4.3.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.4 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.5 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.6 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort frukt- och grönsakslåda

4.6.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.7 Byta lampa

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör inuti apparaten nära lampan har tagits bort.

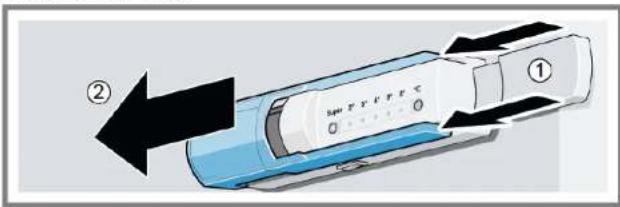

4.7.1 Ta bort lampa

1. Tryck på skyddet (1).
2. Skjut skyddet framåt (2).
3. Ta bort skyddet (3).
4. Skruva loss lampan (4).

Byte av lampa: 220 VAC – 240 VAC, E14 glödlampshållare, se den trasiga lampans watt-tal.

Montera i omvänd ordning.
