Produkttyp	Kylskåp
Märke	Bosch
Modell	KIR24NSF0
Mått (H x B x D)	170 cm x 55 cm x 60 cm (uppskattning)
Vikt	50 kg (uppskattning)
Strömförsörjning	220-240 V AC, 50/60 Hz
Invändig belysning	Glödlampa E14, 220-240 V, effekt enligt defekt lampa
Användarutbytbara delar	Dörrtätning, dörrgångjärn, hyllor, flaskställ, dörrhyllor, frukt- och grönsakslåda, lampa
Reparationsbarhet	Överensstämmer med ekodesignförordningen 03/2021, original reservdelar finns tillgängliga
Säkerhet	Koppla bort apparaten 60 sekunder före reparation; bär skyddshandskar; VDE 0701-test efter reparation
Rekommenderade verktyg	Torx TX20-bits (6,3 mm), skyddstyg
Dörrtyp	Slagdörr (inte reversibel enligt manual)
Kompatibilitet reservdelar	Använd endast originaldelar
Elektrostatiska försiktighetsåtgärder	Rör inte moduler, anslutningar och ledande banor
Antal sidor i manualen	361 sidor

Vanliga frågor - KIR24NSF0 BOSCH

Hur byter man dörrtätningen?

Ta bort den gamla tätningen genom att dra ut den ur spåret i hörnen. För att montera den nya, värm den försiktigt med en hårtork för att omforma den, och för sedan in den gradvis i spåret. De små hålen på sidorna är normala och nödvändiga för ventilation.

Hur byter man den invändiga lampan i kylskåpet?

Koppla bort apparaten i minst 60 sekunder. Ta bort täckgallret genom att trycka och sedan skjuta det framåt. Skruva loss den gamla glödlampan (E14, 220-240 V) och ersätt den med en ny av samma effekt. Sätt tillbaka gallret.

Vilka säkerhetsåtgärder bör man vidta innan man reparerar apparaten?

Koppla bort apparaten från elnätet i minst 60 sekunder. Bär skyddshandskar mot skärskador och säkerhetsskor. Efter reparationen, utför ett säkerhetstest enligt standard VDE 0701.

Vilka verktyg behövs för vanliga reparationer?

En Torx TX20-bits (6,3 mm) för gångjärn, ett skyddstyg (ref. 00342013) och eventuellt en hårtork för dörrtätningen.

Hur byter man dörrgångjärnet?

Koppla bort apparaten. Öppna dörren. Skruva loss de två skruvarna på det övre gångjärnet, frigör gångjärnet och ta bort dörren. Ta därefter bort det nedre gångjärnet. Montering sker i omvänd ordning.

Hur tar man bort frukt- och grönsakslådan?

Öppna dörren. Dra ut lådan helt (1) och lyft sedan upp den för att ta bort den (2). Montering sker i omvänd ordning.

Var kan jag hitta originalreservdelar till detta kylskåp?

Kontakta Boschs kundtjänst. Använd endast originalreservdelar för att garantera säkerhet och korrekt funktion.

Den nya dörrtätningen är lätt deformerad, är det normalt?

Ja, en lätt deformation är normal. Du kan värma den med en hårtork eller i varmt vatten och sedan forma den för hand innan installation.

Kan jag vända dörrens öppningsriktning?

Manualen nämner inte möjligheten att vända. Det är troligt att dörren inte är reversibel. Kontakta kundtjänst för mer information.

Hur rengör man insidan av kylskåpet?

Koppla bort apparaten. Ta bort all mat och tillbehör. Rengör med en mjuk trasa och tvålvatten, skölj sedan med rent vatten. Torka noggrant innan du sätter på den igen.

BRUKSANVISNING KIR24NSF0 BOSCH

4.3.1 Demontering av hylle 237

4.3.2 Montering av hylle.... 237

1.2 Symbolförklaringar.... 333

1.2.1 Faronivåer 333

1.2.2 Risksymboler.... 333

1.2.3 Varningarnas struktur 334

1.2.4 Allmänna symboler.... 334

Säkerhet.... 335

2.1 Allmänna säkerhetsanvisningar....335

2.1.1 Alla hushållsmaskiner.... 335

Verktyg och hjälpmedel.... 336

Reparation 337

4.1 Byta dörrpackning.... 337

4.1.1 Ta bort dörrpackning 337

4.1.2 Montera dörrpackning 337

4.2 Byta dörrens gångjärn 340

4.2.1 Ta bort dörrens gångjärn 340

4.2.2 Montera dörrens gångjärn 341

4.3 Byta hylla 342

4.3.1 Ta bort hylla.... 342

4.3.2 Montera hylla.... 342

4.4 Byta flaskhylla 343

4.4.1 Ta bort flaskhylla....343

4.4.2 Montera flaskhylla 343

4.5 Byta dörrhylla 344

4.5.1 Ta bort dörrhylla....344

4.5.2 Montera dörrhylla.... 344

4.6 Byta frukt- och grönsakslåda 345

4.6.1 Ta bort frukt- och grönsakslåda....345

4.6.2 Montera frukt- och grönsakslåda 345

4.7 Byta lampa....346

4.7.1 Ta bort lampa 346

4.7.2 Montera lampa.... 346

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innan reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
		Identifiering av en länk till en videohandledning
[8154]		Identifiering av verktyg som behövs
[07923]		Identifiering av villkor som måste vara uppfyllda
[00220]		Identifiering av ett tillstånd (om ..., så ...)
[5426]		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Lát utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta dörrens gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.

4.2.1 Ta bort dörrens gångjärn

1. 1. Skruva ur de två skruvarna (1).

2. Lossa det övre gångjärnet (2)

3. Flytta ut dörren med det övre gångjärnet (3).

1. 1. Ta bort dörren (1).

2. Ta bort det övre gångjärnet (2).

Det övre gångjärnet har tagits bort.

Reparation

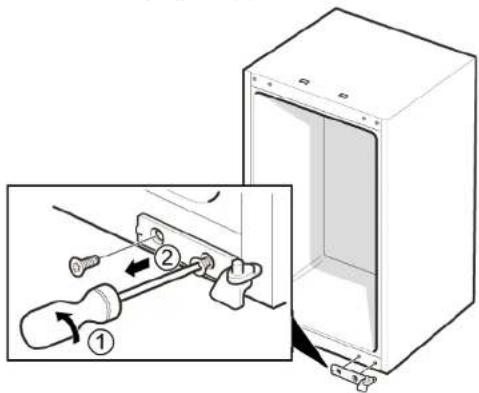

1. 1. Skruva ur de två skruvarna (1).

2. Ta bort det nedre gångjärnet (2).

Det nedre gångjärnet har tagits bort.

4.2.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta hylla

Förutsättning:

Dörren är öppen.

4.3.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.4 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.5 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.6 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort frukt- och grönsakslåda

4.6.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.7 Byta lampa

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör inuti apparaten nära lampan har tagits bort.

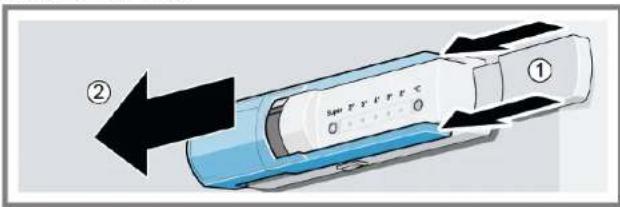

4.7.1 Ta bort lampa

1. Tryck på skyddet (1).
2. Skjut skyddet framåt (2).
3. Ta bort skyddet (3).
4. Skruva loss lampan (4).

Byte av lampa: 220 VAC – 240 VAC, E14 glödlampshållare, se den trasiga lampans watt-tal.

Montera i omvänd ordning.
