KIR18NFF0 - Kylskåp BOSCH - Gratis bruksanvisning och manual

Produkttyp	Inbyggt kylskåp
Märke	Bosch
Modell	KIR18NFF0
Total nettokapacitet	204 L
Kylskåpets nettokapacitet	204 L
Energiklass	E
Klimatklass	SN-ST
Ljudnivå	35 dB
Strömförsörjning	220-240 V, 50 Hz
Strömförbrukning	0.27 kWh/24h
Höjd	177.5 cm
Bredd	54.1 cm
Djup	54.8 cm
Vikt	50 kg
Lamptyp	E14, 220-240 V, max 25 W
Dörrgångjärn	Vändbart (sida)
Kontrolltyp	Mekanisk ratt
Invändiga funktioner	Justerbara hyllor, flaskhylla, dörrfack, frukt-/grönsakslåda
Reparerbarhet	Dörrtätning, gångjärn, hylla, flaskhylla, dörrfack, låda, lampa utbytbara
Verktyg som krävs för reparation	Torx-bits TX20 (6,3 mm/1/4")

Vanliga frågor - KIR18NFF0 BOSCH

Hur byter jag ut dörrtätningen på min Bosch KIR18NFF0?

För att byta dörrtätningen, koppla först bort apparaten från strömmen. Öppna dörren, dra sedan ut den gamla tätningen från spåret. Kontrollera spåret för skador. Värm den nya tätningen med en hårtork om det behövs, tryck sedan in den steg för steg i spåret, med början i hörnen. Se till att den sitter ordentligt.

Hur byter jag lampan i kylskåpet?

Koppla bort strömmen och öppna dörren. Ta bort invändiga detaljer nära lampan. Tryck på skyddsgallret, skjut det framåt och ta bort det. Skruva loss den gamla lampan (E14, 220-240 V, max 25 W). Montera den nya lampan i omvänd ordning.

Vilka verktyg krävs för att reparera Bosch KIR18NFF0?

En Torx-bits TX20 (6,3 mm/1/4") krävs för gångjärnsskruvarna. En skyddstrasa och skyddshandskar rekommenderas för säkerhet.

Kan jag byta dörrgångjärnet själv?

Ja, manualen ger steg-för-steg-instruktioner. Koppla bort strömmen, öppna dörren, skruva loss de övre och nedre gångjärnsskruvarna, ta bort dörren och gångjärnen. Montera i omvänd ordning. Använd en Torx TX20-bits.

Hur tar jag bort frukt- och grönsakslådan?

Öppna dörren, dra ut lådan helt, lyft sedan och ta bort den. Montera genom att skjuta tillbaka den i omvänd ordning.

Vad är rätt sätt att installera en ny hylla?

För att installera en hylla, skjut in den i önskat läge tills den låses på plats. Borttagning är omvänt: dra ut hyllan.

Hur byter jag flaskhyllan?

Öppna dörren, dra ut flaskhyllan helt. Montera den nya hyllan genom att skjuta tillbaka den i styrningarna tills den stannar.

Vilka säkerhetsåtgärder ska jag vidta innan jag reparerar kylskåpet?

Koppla bort apparaten från elnätet i minst 60 sekunder innan du påbörjar någon reparation. Använd skyddshandskar för att undvika skärsår från vassa kanter. Använd endast originalreservdelar.

Hur tar jag bort dörrfacket?

Lyft dörrfacket uppåt för att lossa det från stöden, dra sedan ut det. Montera genom att placera tillbaka det och trycka ner tills det klickar.

Var hittar jag modellnumret på mitt Bosch kylskåp?

Modellnumret (t.ex. KIR18NFF0) finns på typskylten inuti kylutrymmet, vanligtvis på sidoväggen eller bakom grönsakslådan.

BRUKSANVISNING KIR18NFF0 BOSCH

4.3.1 Demontering av hylle 237

4.3.2 Montering av hylle.... 237

1.2 Symbolförklaringar.... 333

1.2.1 Faronivåer 333

1.2.2 Risksymboler.... 333

1.2.3 Varningarnas struktur 334

1.2.4 Allmänna symboler.... 334

Säkerhet 335

2.1 Allmänna säkerhetsanvisningar.... 335

2.1.1 Alla hushållsmaskiner.... 335

Verktyg och hjälpmedel.... 336

Reparation 337

4.1 Byta dörrpackning.... 337

4.1.1 Ta bort dörrpackning 337

4.1.2 Montera dörrpackning 337

4.2 Byta dörrens gångjärn.... 340

4.2.1 Ta bort dörrens gångjärn 340

4.2.2 Montera dörrens gångjärn 341

4.3 Byta hylla 342

4.3.1 Ta bort hylla.... 342

4.3.2 Montera hylla.... 342

4.4 Byta flaskhylla 343

4.4.1 Ta bort flaskhylla.... 343

4.4.2 Montera flaskhylla 343

4.5 Byta dörrhylla 344

4.5.1 Ta bort dörrhylla.... 344

4.5.2 Montera dörrhylla.... 344

4.6 Byta frukt- och grönsakslåda 345

4.6.1 Ta bort frukt- och grönsakslåda.... 345

4.6.2 Montera frukt- och grönsakslåda.... 345

4.7 Byta lampa.... 346

4.7.1 Ta bort lampa 346

4.7.2 Montera lampa.... 346

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Atgärder och förbud för att förebygga faran.

Följande exempel visar en vaming som vamar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innar reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
		Identifiering av en länk till en videohandledning
[5320]		Identifiering av verktyg som behövs
[2497]		Identifiering av villkor som måste vara uppfyllda
[1440]		Identifiering av ett tillstånd (om ..., så ...)
[6736]		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta dörrens gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.

4.2.1 Ta bort dörrens gångjärn

1. 1. Skruva ur de två skruvarna (1).

2. Lossa det övre gångjärnet (2)

3. Flytta ut dörren med det övre gångjärnet (3).

1. 1. Ta bort dörren (1).

2. Ta bort det övre gångjärnet (2).

Det övre gångjärnet har tagits bort.

Reparation

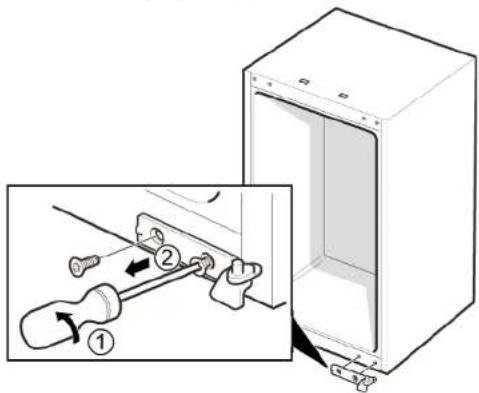

1. 1. Skruva ur de två skruvarna (1).

2. Ta bort det nedre gångjärnet (2).

Det nedre gångjärnet har tagits bort.

4.2.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta hylla

Förutsättning:

Dörren är öppen.

4.3.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.4 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.5 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort dörrhylla

▶ Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.6 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort frukt- och grönsakslåda

4.6.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.7 Byta lampa

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör inuti apparaten nära lampan har tagits bort.

4.7.1 Ta bort lampa

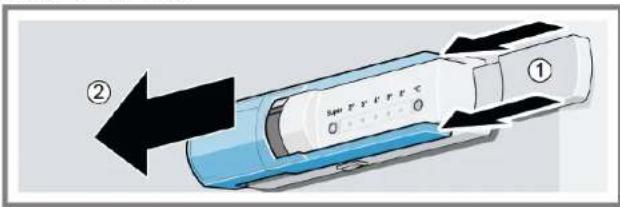

1. Tryck på skyddet (1).
2. Skjut skyddet framåt (2).
3. Ta bort skyddet (3).
4. Skruva loss lampan (4).

Byte av lampa: 220 VAC – 240 VAC, E14 glödlampshållare, se den trasiga lampans watt-tal.

Montera i omvänd ordning.
