KIR24NFF0 - Kylskåp BOSCH - Gratis bruksanvisning och manual

Produkttyp	Inbyggt kylskåp med frys
Mått (höjd x bredd x djup)	177.2 x 54.1 x 54.8 cm
Vikt	Cirka 60 kg
Energiklass	A++
Årlig energiförbrukning	Cirka 260 kWh
Total nettokapacitet	251 L
Netto kapacitet kylskåp	183 L
Netto kapacitet frys	68 L
Fryss stjärnkategori	4 stjärnor
Kylsystem	NoFrost i frysen
Avfrostning	Automatisk i kylskåpet, NoFrost i frysen
Temperaturreglering	Elektronisk med LED-display
Belysning	LED i kylskåpet
Specialfunktioner	SuperCool, SuperFreeze, dörrlarm
Säkerhet	Temperaturlarm, barnlåssystem
Underhåll	Rengöring av kondensorn var 6:e månad
Reparationsbarhet	Reservdelar tillgängliga i 10 år
Inkluderade tillbehör	Glas hyllor, grönsakslåda, dörrfack, isbitsbricka
Ljudnivå	39 dB
Klimatklass	SN-ST (tempererat till subtropiskt)

Vanliga frågor - KIR24NFF0 BOSCH

Hur justerar jag temperaturen på kylskåpet och frysen?

Använd knapparna på kontrollpanelen. För kylskåpet, ställ in mellan 2 °C och 8 °C; för frysen, mellan -18 °C och -24 °C. Tryck på SuperCool för snabbkylning.

Vad gör jag om kylskåpet låter mycket?

Kontrollera att det står plant och inte vidrör närliggande föremål. Normala ljud inkluderar kompressorn och fläkten. Om det är ovanligt, rengör kondensorn och se till att bakröret är fritt.

När och hur avfrostar jag frysen?

Frysen är NoFrost, så den kräver ingen manuell avfrostning. Om frost bildas, kontrollera dörren och aktivera SuperFreeze-läget tillfälligt.

Hur rengör jag insidan av kylskåpet?

Koppla bort apparaten. Rengör med en mjuk trasa och varmt vatten med milt rengöringsmedel. Använd inte slipande rengöringsmedel. Torka noggrant innan du ansluter igen.

Vad betyder felkoden på displayen?

Se manualen. Vanliga koder indikerar sensorfel eller temperaturlarm. Om det kvarstår, kontakta Boschs tekniska service.

Hur aktiverar jag SuperCool-funktionen?

Tryck på SuperCool-knappen på panelen. En indikator lyser. Funktionen stängs av automatiskt efter 6 timmar eller när önskad temperatur uppnåtts.

Hur sparar jag energi med kylskåpet?

Placera den bort från värmekällor, lägg inte in varm mat och håll dörrarna stängda. Rengör kondensorn regelbundet och kontrollera dörrtätningen.

Kan man ändra dörröppningsriktningen?

Ja, dörren är reversibel. Följ instruktionerna i manualen för att byta gångjärn. Du behöver en skruvmejsel och eventuellt extra delar.

Vad gör jag om dörrlarmet låter hela tiden?

Stäng dörren ordentligt. Om larmet kvarstår, kontrollera att inga föremål blockerar stängningen. Om problemet fortsätter, kontrollera dörrbrytaren eller kontakta teknisk service.

Var hittar jag reservdelar?

Originala Bosch-delar finns hos auktoriserade servicecenter och onlinebutiker. Använd modellnumret KIR24NFF0 för att söka.

BRUKSANVISNING KIR24NFF0 BOSCH

4.3.1 Demontering av hylle 237

4.3.2 Montering av hylle.... 237

1.2 Symbolförklaringar.... 333

1.2.1 Faronivåer 333

1.2.2 Risksymboler.... 333

1.2.3 Varningarnas struktur 334

1.2.4 Allmänna symboler.... 334

Säkerhet.... 335

2.1 Allmänna säkerhetsanvisningar....335

2.1.1 Alla hushållsmaskiner.... 335

Verktyg och hjälpmedel.... 336

Reparation 337

4.1 Byta dörrpackning.... 337

4.1.1 Ta bort dörrpackning 337

4.1.2 Montera dörrpackning 337

4.2 Byta dörrens gångjärn 340

4.2.1 Ta bort dörrens gångjärn 340

4.2.2 Montera dörrens gångjärn 341

4.3 Byta hylla 342

4.3.1 Ta bort hylla.... 342

4.3.2 Montera hylla.... 342

4.4 Byta flaskhylla 343

4.4.1 Ta bort flaskhylla....343

4.4.2 Montera flaskhylla 343

4.5 Byta dörrhylla 344

4.5.1 Ta bort dörrhylla....344

4.5.2 Montera dörrhylla.... 344

4.6 Byta frukt- och grönsakslåda 345

4.6.1 Ta bort frukt- och grönsakslåda....345

4.6.2 Montera frukt- och grönsakslåda.... 345

4.7 Byta lampa....346

4.7.1 Ta bort lampa 346

4.7.2 Montera lampa.... 346

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innar reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
		Identifiering av en länk till en videohandledning
		Identifiering av verktyg som behövs
		Identifiering av villkor som måste vara uppfyllda
		Identifiering av ett tillstånd (om ..., så ...)
		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Låt utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta dörrens gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.

4.2.1 Ta bort dörrens gångjärn

1. 1. Skruva ur de två skruvarna (1).

2. Lossa det övre gångjärnet (2)

3. Flytta ut dörren med det övre gångjärnet (3).

1. 1. Ta bort dörren (1).

2. Ta bort det övre gångjärnet (2).

Det övre gångjärnet har tagits bort.

Reparation

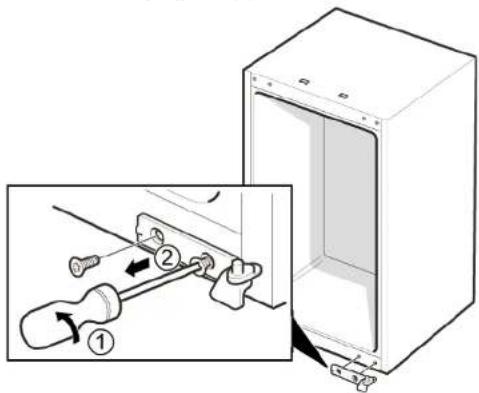

1. 1. Skruva ur de två skruvarna (1).

2. Ta bort det nedre gångjärnet (2).

Det nedre gångjärnet har tagits bort.

4.2.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta hylla

Förutsättning:

Dörren är öppen.

4.3.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.4 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.5 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.6 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort frukt- och grönsakslåda

4.6.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.7 Byta lampa

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör inuti apparaten nära lampan har tagits bort.

4.7.1 Ta bort lampa

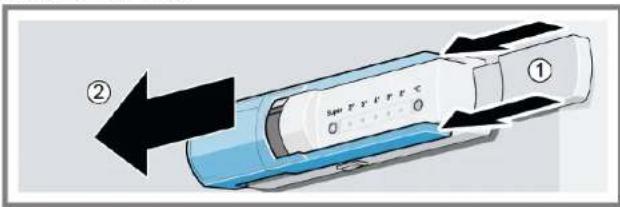

1. Tryck på skyddet (1).
2. Skjut skyddet framåt (2).
3. Ta bort skyddet (3).
4. Skruva loss lampan (4).

Byte av lampa: 220 VAC – 240 VAC, E14 glödlampshållare, se den trasiga lampans watt-tal.

Montera i omvänd ordning.
