Produkttyp	Inbyggt kylskåp
Modell	KIR18NSF0
Märke	Bosch
Energieffektivitetsklass	A++ (typisk)
Årlig energiförbrukning	Cirka 100 kWh
Total netto volym	Cirka 200 L
Mått (Höjd x Bredd x Djup)	177.0 x 54.1 x 54.8 cm
Vikt	Cirka 50 kg
Strömförsörjning	220-240 V AC, 50/60 Hz
Klimatklass	SN, N, ST, T (typisk)
Ljudnivå	Cirka 38 dB(A)
Antal hyllor	3 glashyllor, 1 flaskhållare
Dörrhyllor	3 justerbara dörrhyllor
Frukt- och grönsakslåda	1 stor låda
Lamptyp	E14, 220-240 VAC, utbytbar
Dörrgångjärn	Justerbara, utbytbara
Dörrtätning	Utbytbar
Reparationsmöjlighet	Reservdelar finns, användarutbytbara komponenter
Säkerhetsfunktioner	Nätfrånkoppling krävs före reparation; använd skyddshandskar
Underhåll	Rengör insidan och dörrtätningen regelbundet

Vanliga frågor - KIR18NSF0 BOSCH

Hur byter jag dörrtätningen på Bosch KIR18NSF0?

För att byta dörrtätning, lossa först den gamla tätningen från spåret i hörnen. Dra ut den helt. Kontrollera spåret för skador. Om det är lätt deformerat, värm den nya tätningen med en hårtork och forma om den. Tryck först in hörnen i spåret, tryck sedan in hela tätningen steg för steg i spåret. Se till att den sitter ordentligt.

Vilka verktyg behövs för att byta dörrgångjärn?

Du behöver en Torx-bit TX20 (6,3 mm, 1/4") för gångjärnsskruvarna. Rekommenderas också: skyddshandskar och en skyddstrasa för att undvika skador på apparaten.

Kan jag byta lampan själv?

Ja, lampan är användarutbytbar. Koppla bort apparaten från strömförsörjningen i minst 60 sekunder. Ta bort inredningsdetaljer nära lampan. Tryck på skyddsgallret, skjut det framåt och ta bort det. Skruva ur den gamla lampan. Installera en ny lampa av samma typ: 220-240 VAC, E14-sockel, samma watt som den defekta lampan.

Hur tar jag bort hyllorna för rengöring?

För att ta bort en hylla, dra helt enkelt ut den horisontellt. Hyllan är inte låst. För att installera, skjut tillbaka den i styrningarna. Se till att den sitter ordentligt.

Vad är flaskhållaren och hur byter jag den?

Flaskhållaren är en avtagbar hylla för flaskor. För att ta bort, dra ut den. För att installera, skjut tillbaka den i omvänd ordning. Inga verktyg krävs.

Hur byter jag frukt- och grönsakslådan?

Dra ut lådan helt (1) och lyft sedan ut den (2). För att installera, skjut tillbaka den i omvänd ordning. Se till att den är korrekt inriktad på skenorna.

Är det säkert att reparera kylskåpet utan professionell hjälp?

Endast om du följer reparationsinstruktionerna noggrant. Koppla alltid bort apparaten från elnätet i minst 60 sekunder innan arbetet påbörjas. Använd skyddshandskar för att undvika skärsår. För elreparationer, låt utföra en säkerhetstest enligt VDE 0701 eller lokala bestämmelser.

Vad ska jag göra om dörrtätningen är deformerad?

Lätt deformation är normalt och påverkar inte funktionen. Om nödvändigt, värm tätningen med en hårtork eller varmt vatten och forma om den manuellt innan installation. Kontrollera spåret för skador; om skadat, kontakta kundtjänst.

Kan jag justera dörrens stängningsbeteende?

Ja, om din apparat har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsbeteendet efter byte av dörrtätning. Tätningens tjocklek kan variera något men påverkar inte långtidsfunktionen.

Var kan jag hitta reservdelar till Bosch KIR18NSF0?

Använd endast original Bosch reservdelar. Du kan beställa dem via Bosch kundtjänst eller auktoriserade återförsäljare. Materialnummer finns i manualen för artiklar som skyddstrasa (00342013) och Torx-bit (00340865).

BRUKSANVISNING KIR18NSF0 BOSCH

4.3.1 Demontering av hylle 237

4.3.2 Montering av hylle.... 237

1.2 Symbolförklaringar.... 333

1.2.1 Faronivåer 333

1.2.2 Risksymboler.... 333

1.2.3 Varningarnas struktur 334

1.2.4 Allmänna symboler....334

Säkerhet.... 335

2.1 Allmänna säkerhetsanvisningar....335

2.1.1 Alla hushållsmaskiner.... 335

Verktyg och hjälpmedel.... 336

Reparation 337

4.1 Byta dörrpackning.... 337

4.1.1 Ta bort dörrpackning 337

4.1.2 Montera dörrpackning 337

4.2 Byta dörrens gångjärn 340

4.2.1 Ta bort dörrens gångjärn 340

4.2.2 Montera dörrens gångjärn 341

4.3 Byta hylla 342

4.3.1 Ta bort hylla.... 342

4.3.2 Montera hylla.... 342

4.4 Byta flaskhylla 343

4.4.1 Ta bort flaskhylla....343

4.4.2 Montera flaskhylla 343

4.5 Byta dörrhylla 344

4.5.1 Ta bort dörrhylla....344

4.5.2 Montera dörrhylla.... 344

4.6 Byta frukt- och grönsakslåda 345

4.6.1 Ta bort frukt- och grönsakslåda.... 345

4.6.2 Montera frukt- och grönsakslåda 345

4.7 Byta lampa.... 346

4.7.1 Ta bort lampa 346

4.7.2 Montera lampa.... 346

i Om detta dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparationstips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestämmelser (som gäller 03/2021).

De innehåller information om hur vissa reservdelar ska bytas samt tillhörande varningar och risker.

Kontakta vår kundtjänst om du har frågor. Vi ätar oss bara ansvar för skador om repa- rationstipsen har följts korrekt.

1.2 Symbolförklaringar

1.2.1 Faronivåer

Varningsnivåerna består av en symbol och ett signalord. Signalordet visar hur allvarlig faran är.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet följs kommer det att leda till dödsfall eller allvarliga personskador.
WARNING!	Om inte varningsmeddelandet följs kan det leda till dödsfall eller allvarliga person-skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet följs kan det leda till lättare personskador.
OBS!	Om inte varningsmeddelandet följs kan det leda till materialskador.

Grafik 1: Faronivåer

1.2.2 Risksymboler

Risksymboler är symboler som visar typen av fara.

Följande risksymboler används i detta dokument:

Risksymbol Innebörd
		Allmänt vamingsmeddelande
		Fara på grund av elektrisk spänning
		Explosionsrisk
		Fara för skärskador
		Fara för krosskador

i Om detta dokument

Risksymbol Innebörd
		Fara på grund av heta ytor
		Fara på grund av starka magnetfält
		Fara på grund av icke-joniserande strål-ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har ett standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Möjliga konsekvenser av att faran/varningen ignoreras.

- Åtgärder och förbud för att förebygga faran.

Följande exempel visar en varning som varnar för elstötar från strömförande delar. Det står vilken åtgård som förebygger faran.

Risk för elstötar på grund av strömförande delar!

Dödsfall på grund av elstötar

Koppla bort maskiner från elförsörjningen minst 60 sekunder innar reparationer påbörjas.

1.2.4 Allmänna symboler

Följande allmänna symboler används i detta dokument:

Allm. symbol Innebörd
	Identifiering av ett särskilt tips (text och/eller bild)
	Identifiering av ett enkelt tips (endast text)

Allm. symbol Innebörd
[0344]		Identifiering av en länk till en videohandledning
[0356]		Identifiering av verktyg som behövs
[0428]		Identifiering av villkor som måste vara uppfyllda
[0437]		Identifiering av ett tillstånd (om ..., så ...)
[0439]		Identifiering av ett resultat
[Start]	Identifiering av en tangent eller knapp
[00123456]	Identifiering av ett materialnummer
Status	Identifiering av text/fönster som visas (i maskinens display)

Grafik 3: Allmänna symboler

Säkerhet

2.1 Allmänna säkerhetsanvisningar

2.1.1 Alla hushållsmaskiner

Risk för elstötar på grund av strömförande delarl

■ Fel vid reparationer som berör elkomponenter kan orsaka elstötar!
- Koppla bort maskinen från elnätet minst 60 sekunder innan arbetet påbörjas.
- Lát utföra ett säkerhetstest efter reparationen, i enlighet med VDE 0701 eller landsspecifika regler.

Risk för personskador på grund av vassa kanter!

■ Använd skyddshandskar.

Risk för krosskador vid reparation, underhåll, felsökning och service på grund av tunga och rörliga komponenter

■ Använd skyddsskor.
■ Säkra tunga komponenter så att de inte faller ner.
■ Stick inte in kroppsdelar i rörliga komponenter.
Risk för maskinens säkerhet/funktion!
■ Använd endast originaldelar.

Risk för skador på komponenter känsliga för statisk elektricitet (ESD)!

■ Rör inte modulerna samt anslutningar och strömförande ledningar.

Verktyg och hjälpmedel

Beteckning Detaljer Bilder
Skyddstrasa[00342013]	60 cm x 50 cm
Torxbits TX20[00340865]	6,3 mm (1/4")

Reparation

4.1 Byta dörrpackning

Förutsättning:

Dörren är öppen.

4.1.1 Ta bort dörrpackning

1. Lossa dörrpackningen från spåret i högra och vänstra hörnet.

1. Dra ut dörrpackningen från spåret.

	Den nya dörrpackningens tjocklek kan avvika något från den gamla dörrpackningens tjocklek. Detta kommer inte påverka stängningsegenskaperna eller funktionen längsiktigt.
	Om apparaten har justerbara gångjärn eller gångjärnsfästen kan du optimera stängningsegenskaperna senare.
	Små sidohål i dörrpackningen fyller en funktion (krävs för ventilation). Dessa utgör inga tillverkningsfel.

Reparation

1. Kontrollera om spåret för packningen har skador.

1. if Om spåret för packningen är skadat: - Kontakta kundtjänst.

3.

Viss deformering av dörrpackningen är normalt och påverkar inte packningens funktion. Det rekommenderas att man sträcker dörrpackningen innan den sätts in i apparaten.

Värm dörrpackningen med en hårtork eller hett vatten och forma om den med händerna.

1. Tryck in packningens hörn längst upp och längst ner i spåret.

1. Tryck in hela packningen i spåret bit för bit.

Dörrpackningen är monterad.

Reparation

4.2 Byta dörrens gångjärn

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.

4.2.1 Ta bort dörrens gångjärn

1. 1. Skruva ur de två skruvarna (1).

2. Lossa det övre gångjärnet (2)

3. Flytta ut dörren med det övre gångjärnet (3).

1. 1. Ta bort dörren (1).

2. Ta bort det övre gångjärnet (2).

Det övre gångjärnet har tagits bort.

Reparation

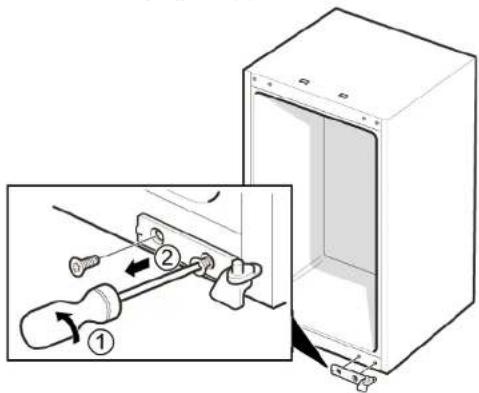

1. 1. Skruva ur de två skruvarna (1).

2. Ta bort det nedre gångjärnet (2).

Det nedre gångjärnet har tagits bort.

4.2.2 Montera dörrens gångjärn

Montera i omvänd ordning.

Reparation

4.3 Byta hylla

Förutsättning:

Dörren är öppen.

4.3.1 Ta bort hylla

Dra ut hyllan.

Montera i omvänd ordning.

Reparation

4.4 Byta flaskhylla

Förutsättning:

Dörren är öppen.

4.4.1 Ta bort flaskhylla

Montera i omvänd ordning.

Reparation

4.5 Byta dörrhylla

Förutsättning:

Dörren är öppen.

4.5.1 Ta bort dörrhylla

Lyft dörrhyllan uppát.

Montera i omvänd ordning.

Reparation

4.6 Byta frukt- och grönsakslåda

Förutsättning:

Dörren är öppen.

4.6.1 Ta bort frukt- och grönsakslåda

4.6.2 Montera frukt- och grönsakslåda

Montera i omvänd ordning.

Reparation

4.7 Byta lampa

Vassa kanter!

Skärskador

Använd skyddshandskar.

Förutsättning:

√ Apparaten är bortkopplad från strömförsörjning.
Dörren är öppen.
√ Tillbehör inuti apparaten nära lampan har tagits bort.

4.7.1 Ta bort lampa

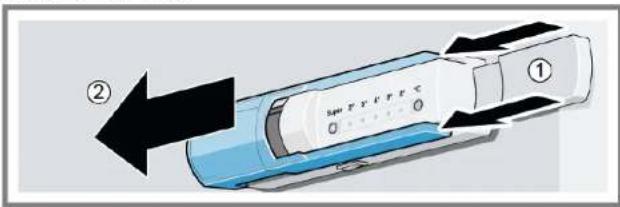

1. Tryck på skyddet (1).
2. Skjut skyddet framåt (2).
3. Ta bort skyddet (3).
4. Skruva loss lampan (4).

Byte av lampa: 220 VAC – 240 VAC, E14 glödlampshållare, se den trasiga lampans watt-tal.

Montera i omvänd ordning.
