RB33N341MSA - Kylskåp SAMSUNG - Gratis bruksanvisning och manual

Produkttyp	Kombinerat kylskåp med 2 dörrar
Märke	Samsung
Modell	RB33N341MSA
Mått (ungefär)	Höjd: 185 cm, Bredd: 59.5 cm, Djup: 67.5 cm
Nettovikt (ungefär)	70 kg
Elanslutning	220-240 V ~ 50 Hz
Kylkapacitet (uppskattad)	Kylskåp: 225 L, Frys: 75 L
Kyltyp	Multi-flödes luftkylning
Avfrostning	Automatisk för kylskåpet, manuell för frysen
Invändig belysning	LED
Reservdelar tillgängliga	Handtag, packningar, lådor, gångjärn
Reparationsmöjlighet för användaren	Handtag, packningar, lådor, gångjärn (under säkerhetsförhållanden)
Underhåll	Rengör med en mjuk trasa och ett milt rengöringsmedel; använd inte slipmedel
Säkerhet	Anslut till ett jordat uttag; använd inte förlängningssladd
Garanti	2 år (delar och arbete) - exklusive obehörig reparation

Vanliga frågor - RB33N341MSA SAMSUNG

Hur byter jag handtaget på mitt Samsung RB33N341MSA kylskåp?

Använd en platt skruvmejsel för att ta bort skruvskydden, därefter en stjärnskruvmejsel för att ta bort skruvarna. Ta bort handtaget och montera det nya i omvänd ordning. Dra åt skruvarna ordentligt och se till att det inte finns något mellanrum mellan handtaget och dörren.

Var finns modellkoden på min apparat?

Modellkoden och versionen anges på streckkodsetiketten längst ner till vänster på apparaten.

Kan jag själv reparera gångjärnen?

Gångjärnen kan repareras av användaren, men kräver stor försiktighet eftersom dörrarna är tunga. Det rekommenderas att anlita professionell teknisk service, särskilt vid byte av gångjärn.

Hur vänder jag dörren på mitt kylskåp?

Koppla bort apparaten, ta bort skydd och kontakter, demontera gångjärnen med början på det övre, mitten och sedan det nedre medan du stödjer dörrarna. Vänd på delarna och montera i omvänd ordning. Se manualen för detaljer.

Hur byter jag dörrpackningen?

Öppna dörren, ta bort den gamla packningen. Fäst en ny packning och se till att det inte finns något mellanrum mellan packningen och dörren för att undvika kalluftsläckage.

Hur tar jag bort och sätter tillbaka lådorna?

För att ta bort en låda, lyft försiktigt framsidan och skjut ut den. För att sätta tillbaka den, gör i omvänd ordning. Se till att lådan är korrekt insatt i skenan.

Vilka delar kan användaren reparera?

De reparerbara delarna är begränsade till handtag (vissa modeller), packningar, lådor och gångjärn. Obehöriga reparationer ogiltigförklarar garantin.

Vilka verktyg behövs för att byta gångjärn?

Du behöver en stjärnskruvmejsel, en platt skruvmejsel, en 11 mm nyckel, en 10 mm och 8 mm hylsnyckel, och en 10 mm nyckel. Verktygen medföljer inte.

Hur rengör jag mitt kylskåp på rätt sätt?

Använd en mjuk trasa och ett milt rengöringsmedel. Undvik slipande rengöringsmedel. Rengör insidan och packningarna regelbundet. Koppla bort apparaten före rengöring om nödvändigt.

Vad gör jag vid funktionsstörning?

Konsultera bruksanvisningen. För delar, gå till samsung.com/support och ange modellkoden. Anlita en Samsung-certifierad service för komplexa reparationer.

BRUKSANVISNING RB33N341MSA SAMSUNG

1. Du kan se var du kan köpa reservdelar på http://samsung.com/support
2. Besök webbplatsen för köp av reservdelar och ange koden på produkten för att se vilka delar som kan inhandlas. Koden för modellen är märkt på produktens utsida.

- Du kan kontrollera koden på modellen och versionen på streckkodsetiketten längst ned till vänster på produkten.

1. För reservdelar ska du säkerställa namnet på reservdelen matchar det som i finns i denna manual.

- Reservdelar som kan repareras av användaren är begränsade till handtag (endast vissa modeller), packningar, lådor och gångjärn.

ANMÄRKNING

Efter reparation av en icke auktoriserad tjänsteleverantör, självreparation eller icke-professionell reparation av produkten är Samsung inte ansvarigt för skador på produkten, personskador eller andra säkerhetsproblem med produkten orsakad av försök att reparera produkten som inte noggrant följer dessa reparations- och underhållsanvisningar. Eventuella skador på produkten orsakade av försök att reparera produkten av någon annan än en Samsung-certifierad tjänsteleverantör täcks inte av garantin.

VISA FÖRSIKTIGHET

• Namnet på reservdelen som anges på webbplatsen kan avvika från det som anges i denna manual. Se till att välja rätt namn på reservdelen.
• Byte av gångjärn kräver extrem försiktighet eftersom det innebär att man lossar på dörren.
• Var noga med att använda skyddshandskar när du utför reparationer.

Den faktiska bilden och kylskåpets reservdelar kan skilja sig åt beroende på modell och land.

01 Övre gångjärn
03 Låda
05 Mellersta gångjärn
07 Nedre gångjärn

02 Packning
04 Handtagen (endast tillämpliga modeller)
06 Streckkodsetikett

Byte av handtag

Namnet på modellen ser ut så här: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* Vad som ersätter asteriskerna kan variera beroende på modell.

Asterisker i koden för modellen anger en variantmodell och kan ersätta (0-9) eller (A-Z) i koden för modellen.

VISA FÖRSIKTIGHET

• När du byter ut dörrhandtaget, var försiktig så att du inte repar framdörren.
• Tryck hårt på handtagen vid stöden. Se till att det inte finns någon glipa mellan stöden och dörren.
• Dra åt skruvarna ordentligt när du fäster handtaget.
• Kontrollera att handtaget är ordentligt fäst innan produkten används.

Verktyg som krävs (medföljer inte)

För att lossa på handtagen

ANMÄRKNING

Denna procedur gäller både kylen och frysfacet.

1. Använd en plattskruvmejsel för att ta bort skruvskydden.

- När du har tagit loss handtaget, sätt tillbaka skruvskyddet på skruvhålen.

1. Använd en stjärnskruvmejsel för att skruva loss skruvarna och ta bort handtaget.

ANMÄRKNING

Använd dessa skruvar för att fästa handtaget på motsatt sida.

1. Montera det nya handtaget i omvänd ordning för demontering.

Byte av packning

VISA FÖRSIKTIGHET

Se till att du fäster packningen ordentligt. Annars kan kall luft från kylskåpet läcka.

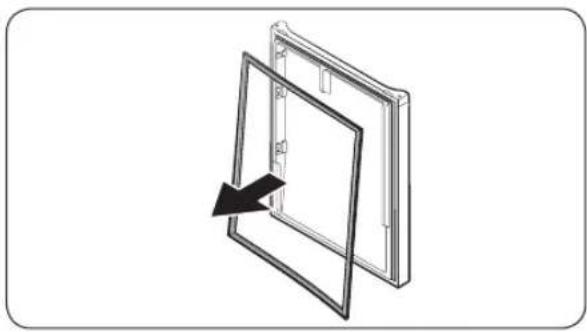

För att ta bort packningen

Öppna dörren och ta bort packningen från dörren.

För att byta ut packningen

Fäst en ny packning på kylskåpsdörren. Se till att det inte finns någon glipa mellan den nya packningen och dörren.

Byte av läda

VISA FÖRSIKTIGHET

Kontrollera att lådan sitter ordentligt i skenan under montering.

För att ta bort lådan

Lyft försiktigt upp lådans framsida och skjut ut den.

För att sätta tillbaka lädorna

Återmontering av lådorna följer omvänd ordning på respektive steg för borttagning.

För att byta ut gångjärnen ska du ta bort dörrarna första.

! VISA FÖRSIKTIGHET

• Var extremt försiktigt när du tar bort dörrarna eftersom de är tunga.
• Innan du byter ut gångjärnen, ska du lägg ett mjukt underlag som kartong på golvet för att förhindra repor på dörren när du lägger dem.
• Eftersom gångjärnen ska hanteras försiktigt och monteras av två eller flera personer, rekommenderar vi att du kontaktar professionell teknisk service.
• Om du tar bort gångjärnet utan att hålla i dörren, kan den falla ner och orsaka skador.
• Säkerställ att axeln är ordentligt åtdragen på gångjärnet.
• Kontrollera att gångjärnet är ordentligt fäst i skåpet.
• Se till att kontakterna för kabeln är ordentligt anslutna.
• Var försiktig så att inte kablarna skadas när du fäster övertäckningen.

! WARNING

- För att luta/lägga ner kylskåpet krävs minst 2 personer.

- Koppla bort nätsladden innan du vänder på dörrarna.

Verktyg som krävs (medföljer inte)

Stjärnskruvmejsel Plattskruvmejslar 11 mm skiftnyckel

10 mm hylsnyckel 8 mm hylsnyckel 10 mm skiftnyckel

Vända på dörren

ANMÄRKNING

För modeller med handtag, vänd handtagen först. (För detaljerad information, se avsnittet "Vända dörrhandtagets läge (för modeller med svänghandtag)".)

1. Ta bort dörren med kabelskyddet (1). Demontera luckan till lockutrymmet(2).

1. Ta bort lockgångjärnet för att trycka på en krok
2. Sätt i en plattskruvmejsel och sätt tillbaka den
3. Lyft upp locket och skjut in en krok (se till att du inte skadar locket på gångjärnet genom att trycka på det för hårt.)
4. Demontera den genom att trycka på den

1. Koppla loss kontakterna för kabeln till kylskåpsdörren.
2. Det här steget gäller kanske inte vissa modeller.

VISA FÖRSIKTIGHET

Dra inte i kontakterna för hårt.

1. Ta bort skruvarna.
2. (Var försiktig så att du inte tappar dörren när du tar isär den.)

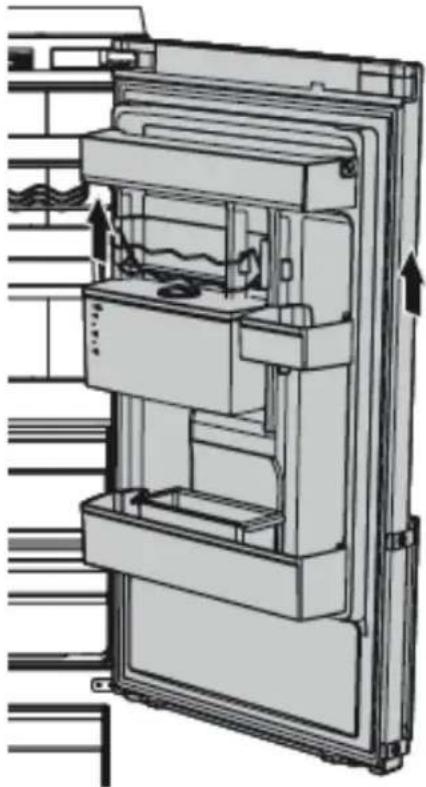

1. Ta bort kylskåpsdörren från mellersta gångjärnet genom att försiktigt lyfta dörren rakt upp.

! VISA FÖRSIKTIGHET

Dörren är tung, så var försiktig så att du inte skadar dig när du tar bort dörren.

1. Demontera mellersta gångjärnet genom att ta skruva loss skruvarna med ett stjärnskruvmejsel.

! VISA FÖRSIKTIGHET

Frysdörren kan falla framåt så stöd dörren.

1. Ta bort frysdörren från mellersta gångjärnet genom att du försiktigt lyfter dörren rakt upp.

! VISA FÖRSIKTIGHET

Dörren är tung, så var försiktig så att du inte skadar dig när du tar bort dörren.

1. När frysdörren sitter på det nedre gångjärnet (A) drar du långsamt i det nedre gångjärnet (A) för att ta bort det från hållaren i botten på kylskåpets. När det nedre gångjärnet (A) har tagits bort från hållaren ska du ta bort det från frysdörren och drar sedan frysdörren nedåt för att ta bort den från mellersta gångjärnet (B).

VISA FÖRSIKTIGHET

För att förhindra frysdörren från att falla, se till att hålla frysdörren tätt tills den har säkert tagits bort från mellersta gångjärnet (B).

1. Använd en stjärnskruvmejsel och hylsnyckel (10 mm) för att ta bort skruvarna som fäster det mellersta gångjärnet (A).

2. Sätt tillbaka i omvänd ordning för demontering efter byte av översta, mellersta och/eller nedre gångjärnet.

⚠ VISA FÖRSIKTIGHET

• Se till att kontakterna för kabeln är ordentligt anslutna.

• Var försiktig så att inte kablarna skadas när du fäster övertäckningen.
